模擬量轉485采集模塊是一款將遠程現場的模擬量信號采集至計算機的設備，其利用RS-485總線作為數據通信線路，可同時采集多路模擬量信號，并將4-20mA、0-10V、0-5V信號轉485信號（標準ModBus-RTU通信協議上傳），采用10位和12位的高精度A/D轉換器電路組成，并通過RS485總線傳輸至計算機，或現場的PLC、工控儀表、組態屏或組態軟件。

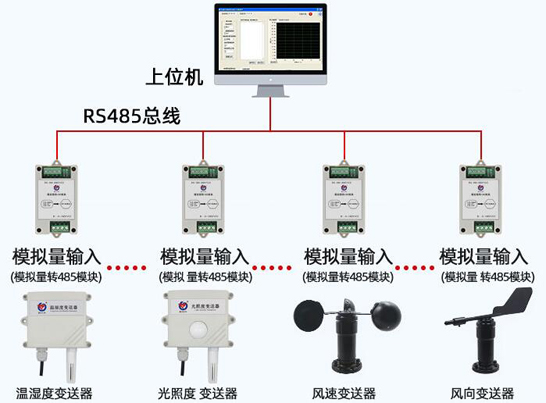

在工業現場，有很多場所需使用模擬量信號采集連續的數據，如溫濕度、壓力、溫度、電流等，而標準模擬量信號一般多為4-20mA電流信號或0-5V、0-10V電壓信號。隨著自動化系統越來越復雜，已經不能將這些模擬量信號與監控主機直接連接，所以需要在監測系統配置模擬量轉485采集模塊，通過它將模擬量信號轉化為485信號，并與監控主機直接連接進行通訊。

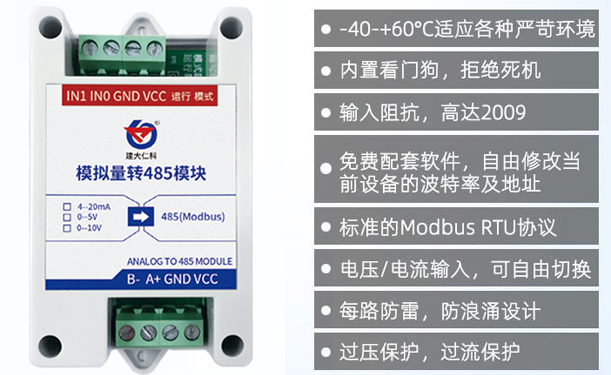

建大仁科模擬量轉485采集模塊是一種將遠距離現場的模擬量信號采集到計算機上的采集模塊，它采用標準的Modbus-RTU協議，通信接口使用RS485接口，支持通過上位機軟件設置修改地址及波特率，支持通過多種模塊組合傳輸更多路數的模擬量信號，并可以在485線路上分散配置，最遠通信距離可達2000米。
（1）模擬量轉485采集模塊的主要技術指標：
存儲環境：-40℃~60℃
供電電源：10~30V DC
輸入通道數：1路或 2路 功耗：0.4W
采集信號：4~20mA、0~5V、0~10V
輸入阻抗：4~20mA ≤200Ω；0~5V/0-10V ≥10KΩ
波特率： 2400bit/s、4800bit/s（出廠默認）、9600 bit/s 可設
（2）模擬量轉485采集模塊的產品特點：
產品按工業標準設計、制造，采用工業接線端子，適合在各類工業現場使用。
產品使用過壓、過流保護，具有抗干擾能力強，可靠性高等特點。
通訊線路采用RS485總線，支持多個設備并聯，具有良好的擴展性和方便靈活的配置。
