太陽散射輻射是指太陽輻射受到大氣中的氣體、塵埃、氣溶膠等的散射作用，從天空的各個角度到達地表的一部分太陽輻射。太陽的散射光線如同陰天和霧天一樣，不能被物體遮蔽形成邊界清晰的陰影，也不能用凸透鏡或反射鏡加以聚焦或反射。



太陽散射輻射的形成：



       太陽散射輻射在不同地方和不同氣象條件差異很大，他與當?shù)氐拇髿鈼l件，如灰塵、煙氣、水蒸氣、空氣分子和其他懸浮物的含量，以及陽光通過大氣的路徑等有關，一般在萬里無云，天氣晴朗的情況下，散射輻射的成分較小，在陰天、多煙塵的情況下，散射輻射的成分較大。

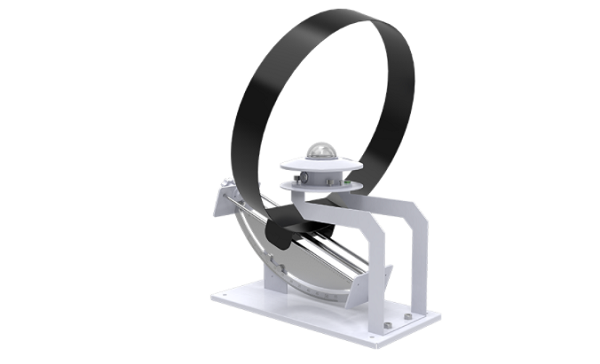

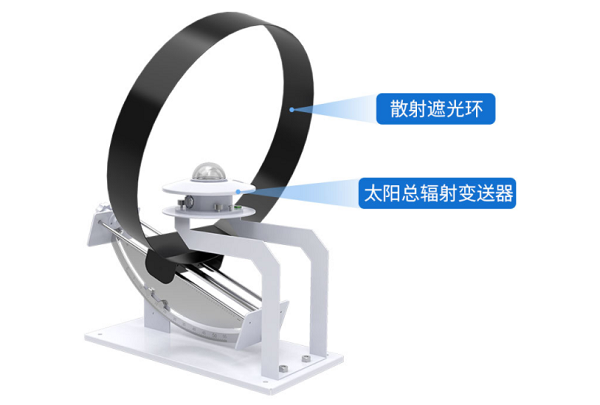

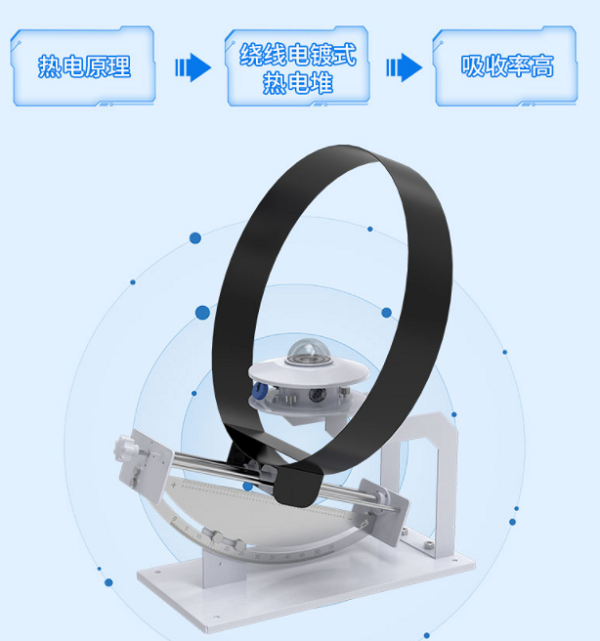

       太陽散射輻射可以用專業的散射輻射表進行測量，散射輻射表又叫散射輻射變送器。它是由太陽能總輻射變送器和散射遮光環兩部分組成。太陽總輻射變送器采用的是熱電原理，可以用來測量光譜分為在0.3~3μm的太陽輻射，感應元件采用繞線電鍍式熱電堆，感應面為吸收率高的黑色圖層。利用輻射的熱效應，吸收太陽輻射并轉化為溫差電動勢。



       太陽總輻射變送器內置溫度補償功能，不受周圍環境溫度變化的影響，可以較為精準地測量太陽輻射量，感應面上采用雙層玻璃罩，不但能夠減弱空氣對流對設備的影響，而且能夠阻斷外罩本身的輻射。




       散射輻射變送器中的散射遮光環可以保證從日出到日落都能夠連續遮住太陽直接輻射，遮光環是由遮光環圈、標尺、絲杠調整螺旋、支架、底盤組成，標尺上刻有緯度刻度以及赤緯刻度，用戶可以通過絲杠手柄進行對應參數調整。標尺與支架固定在底盤上，根據架設地點的地理緯度而固定后進行測量。



       散射輻射變送器的傳輸方式是485傳輸，可以直接讀取當前太陽總輻射值，占用空間小，造型美觀。




散射輻射變送器的安裝注意事項：



       1、由于遮光環很重，而且底盤較大，因此儀器安置更應牢固。尋找一個穩定且承重的地方進行安裝。（設備支撐桿一側朝向正南方）



       2、將總輻射表使用螺絲透過傳感器上的安裝孔，將傳感器固定在支撐桿的平臺



       3、安裝完成后，摘除保護罩。



       4、請注意安裝過程中不要損傷玻璃罩，以免影響測量精度。



       5、根據當?shù)氐牡乩砭暥裙潭ň暥缺P位置。




       6、將遮光環按當日的太陽赤緯通過調整桿將遮光環調到相應的位置上。使遮光環恰好全部遮住總輻射表的感應面和玻璃罩。



       7、總表輸出線與記錄儀連接。



       8、上電后，預熱半小時后進行使用。



       9、散射輻射表的使用與維護散射輻射表的使用與維護同總輻射表。觀測散射輻射時，日出前轉動絲桿。絲桿調整旋鈕，將遮光環按當日赤緯調在標尺相應的位置（有時也可幾天一次）使遮光環全天遮住太陽直輻射。每日上下午各巡視一次，檢查遮光環陰影是否完全遮住儀器的感應面與玻璃罩，否則應及時調整。



       10、平時要經常保持遮光環部件的清潔和絲桿的轉動靈活。發現絲桿有灰塵或轉動不靈活時，尤其是風沙過后，要用汽油或酒精將絲桿擦凈。較長時間不使用，應將遮光環取下或用罩蓋好，以免絲桿和有關部件銹蝕。
