地下動脈，悄然成網
當我們享受著穩定的電力、順暢的自來水、高速的寬帶網絡時，很少會想到，這些城市賴以生存的“能量”與“信息”，正通過一條條隱蔽的地下“大動脈”源源不斷地輸送到千家萬戶。這條“大動脈”，就是城市綜合管廊。

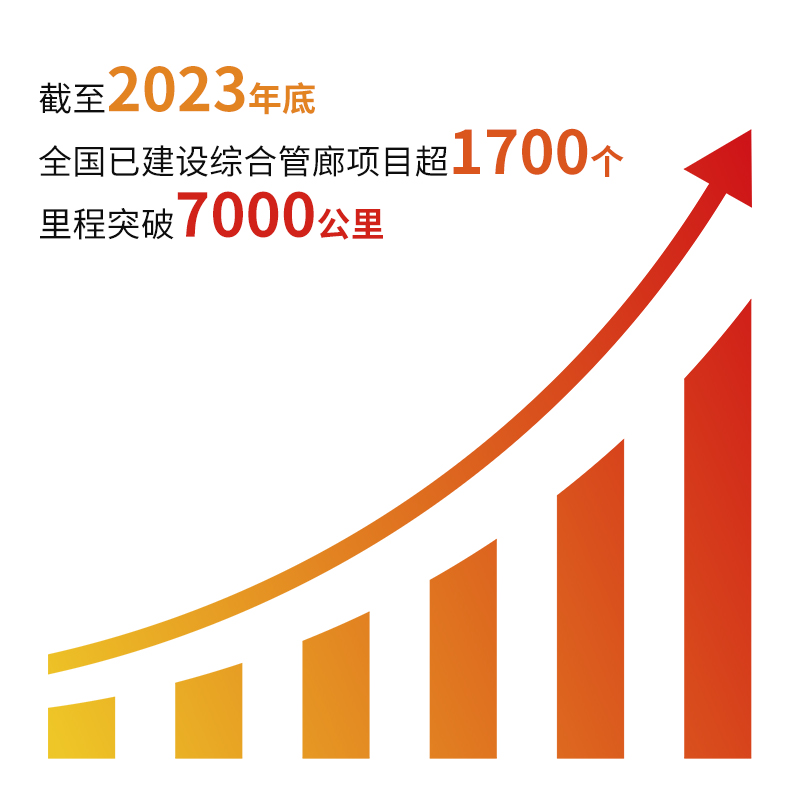

截至2023年底，全國已建設綜合管廊項目超1700個，里程突破7000公里。中國，已成為全球地下綜合管廊建設的領跑者。然而，建好只是第一步，如何管好這深埋地下的龐大網絡，讓其真正發揮城市“里子工程”的百年效用，成為了擺在所有管理者面前的嚴峻課題。
暗藏風險，痛點幾何

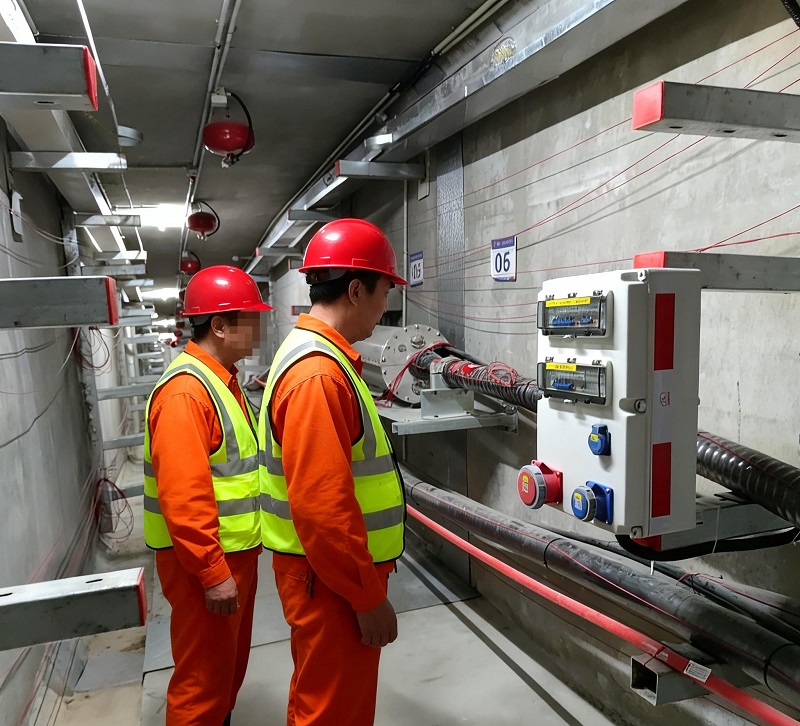

有多少綜合管廊的運維，還在依賴人工巡檢？想象一下，在幾公里長、陰暗潮濕的隧道里，僅靠幾位巡檢員的眼睛、鼻子和經驗，如何及時的去發現潛在的危機？
01燃氣艙室：甲烷氣體無色無味，一旦泄漏，達到爆炸極限，后果不堪設想。
02電力艙室：高壓電纜密集排布，散熱不良導致溫度驟升，極易引發電纜起火，導致大面積停電。
03輸水艙室：管道滲漏或積水如果不能及時排除，不僅腐蝕管廊結構，更可能浸泡其他管線，引發次生災害。
由于人工巡檢存在巡檢盲區，往往只能“亡羊補牢”，無法做到“未雨綢繆”。這，就是城市“生命線”最脆弱的一面。
如何為它穿上堅不可摧的“智能鎧甲”？
為守住城市”生命線“，國家頒布了多項綜合管廊相關政策法規，截止2023年底，國家頒布的有關綜合管廊政策法規文件共332部，截止2024年底，國家頒布的有關綜合管廊相關標準共107項，其中國標8項，行標35項，地標43項，企業標準2項，標準圖集19項。
硬核方案，全息感知
針對當前綜合管廊管理痛點，結合國家相關政策法規，我公司推出的這套 “端+邊+云”協同的綜合管廊環境監控報警系統，成為了人們解決綜合管廊風險的優先選擇。
山東仁科綜合管廊環境監控報警系統是由溫濕度變送器、水位變送器、氧氣變送器、甲烷變送器、硫化氫變送器、一氧化碳變送器、氣體報警控制器、分區控制器、視頻字符疊加器、攝像頭等相關部件及綜合環境監控云平臺組成。
綜合管廊環境監控報警系統
系統中環境檢測裝置及布點說明
根據國標GB/T51274-2017《城鎮綜合管廊監控與報警系統工程技術標準》第5.2條（環境與設備監控系統設計--系統組成與設置）的規定：
● 綜合管廊沿線艙室內“氧氣、溫度、濕度檢測儀表”設置間距不宜大于200m，且每一通風區間內應至少設置一套；
● 含熱力管線的艙室頂部宜設置具有實時溫度檢測功能的線型分布式光纖探測器；
● 甲烷（CH4）傳感器距艙室頂部不應超過0.3m，硫化氫（H2S）傳感器距艙室地坪的高度應為0.3m~0.6m，氧氣檢測傳感器距艙室地坪的高度宜為1.6m~1.8m；
● 設置硫化氫（H2S）、甲烷（CH4）氣體檢測儀表的艙室，檢測儀表應設置在艙室每一通風區間內人員出入口和通風回風口氣流經過處；
● 集水坑處應設置用于啟停泵控制及報警液位測量的水位檢測裝置；
● 排水區間地勢最低處應設置危險水位檢測裝置；
● 各類現場檢測儀表的安裝應有避免凝露、碰撞等影響的防護措施。
系統整體分為 感知層、控制層、平臺層 三個方面，可幫助管理員時刻守護綜合管廊安全。
感知層：無所不在的“神經元”
在管廊的不同艙室，我們部署了針對性的專業終端。燃氣艙（防爆區）： 部署山東仁科防爆式氣體變送器（甲烷、硫化氫、一氧化碳等）。

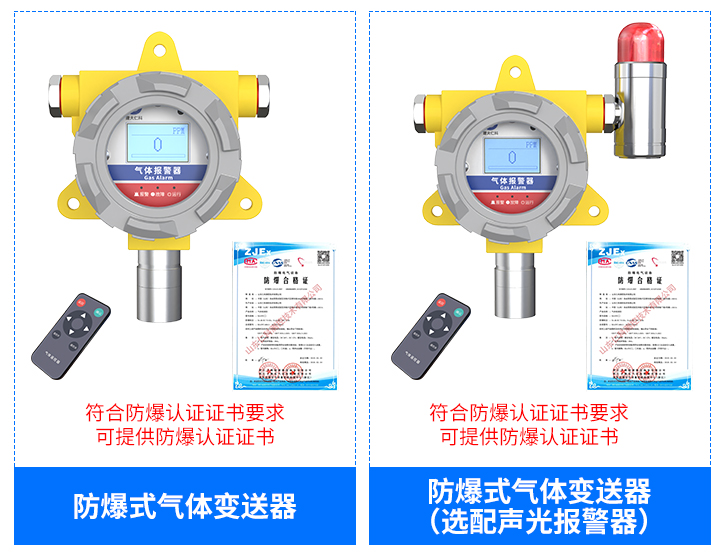

防爆式氣體變送器均采用進口一線大品牌電化學傳感器，經過我公司獨有的補償算法、多段標準氣體標定，其精度、線性、重復性、漂移都遠遠優于“燃料電池型及半導體型”氣體模組，具有反應迅速靈敏、抗干擾能力強的特點。防爆標志：Ex d IIC T6 Gb，可保證在現場惡劣環境下穩定可靠地運行。并且，當濃度超過預警值時會發出聲光報警信號，以提醒用戶及時采取安全措施，防止爆炸及中毒事故發生，從而保障生命、財產安全。
電力艙（高溫區）： 部署山東仁科高精度溫濕度變送器。

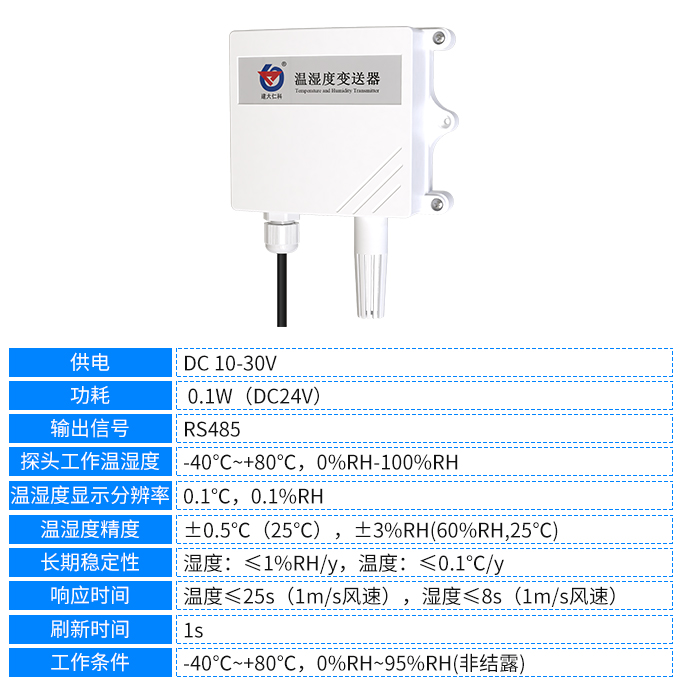

高精度溫濕度變送器帶有高防護壁掛式外殼，電路采用美國進口工業級微處理器芯片、進口高精度溫度傳感器，以確保產品優異的可靠性、高精度和互換性，產品采用顆粒燒結探頭護套，探頭與殼體直接相連外觀美觀大方，可實時監測電纜接頭溫度，嚴防過熱起火。
水信艙（潮濕區）： 部署山東仁科投入式液位計，水位異常或管道滲漏第一時間報警。

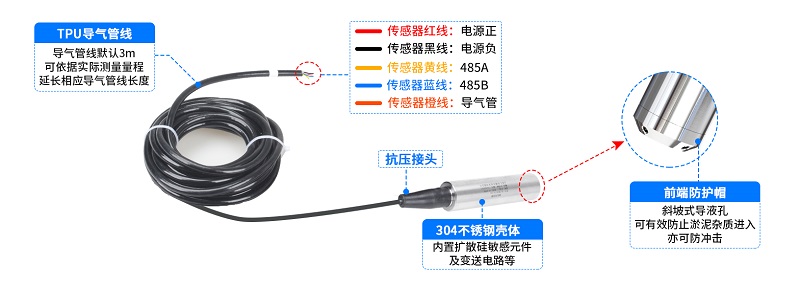

投入式液位計由“內置導氣管的通訊電纜、抗壓接頭、304不銹鋼殼體(內置擴散硅敏感元件及變送電路)、前端防護帽”等核心部件組成，是一款基于“RS485/模擬量”通信的液位檢測裝置。
投入式液位計測壓腔室內采用擴散硅敏感元件測定水壓，同時測壓腔室通過導氣管線與大氣保持相通，實時進行壓力補償，消除了大氣壓力變化對水壓測量原理結果的影響，最終依據水壓與液位高度的線性關系(P=pgh)，計算出當前水位深度。
全線覆蓋： 部署山東仁科氧氣變送器，還可以防止因泄漏或微生物作用導致的缺氧環境，保障巡檢人員安全。
控制層：秒級響應的“應急手”
感知到危險不是終點，快速處置才是關鍵。綜合管廊環境監控報警系統中的控制設備主要是由氣體報警控制器和分區控制器組成，對管廊“通風設備、排水泵、照明設備”采用“就地手動、就地自動和遠程控制”的控制方式，并以就地手動控制為最高控制優先級，整個過程全自動化、無人值守，有效將事故扼殺在萌芽狀態。
① 管理員可通過設置繼電器的啟停邏輯，對不同管線艙室的“通風設備、排水泵、照明設備”進行控制。

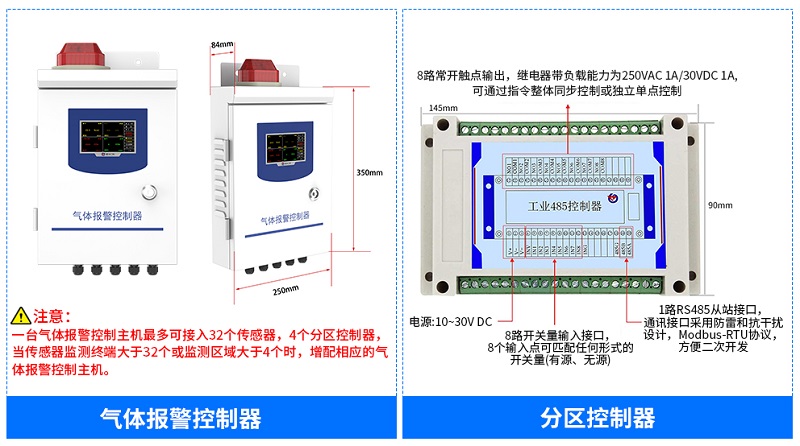

② 氣體報警控制器默認4路繼電器均為常開觸點，可擴展至32路繼電器輸出。
③ 自動控制：
● 支持異常情況關聯繼電器，管理員可關聯條件，實現自動控制“通風設備、排水泵、照明設備”啟動。
● 自動控制模式1：超限吸合，數值恢復正常后不斷開，只能手動斷開。
● 自動控制模式2：超限吸合，數值恢復正常后滿足設定條件，自動斷開。
④ 強制定時控制：每組繼電器均支持自由設定兩組定時控制時段，定時控制時段內繼電器吸合，實現定時強制控制。
⑤ 手動控制：支持屏幕手動控制繼電器。
⑥ 遠程控制：當處于聯網模式時，前8路繼電器支持平臺端遠程。
⑦ RS485組網控制：支持上位機遠程下發RS485指令控制繼電器。
平臺層：洞悉一切的“智慧腦”

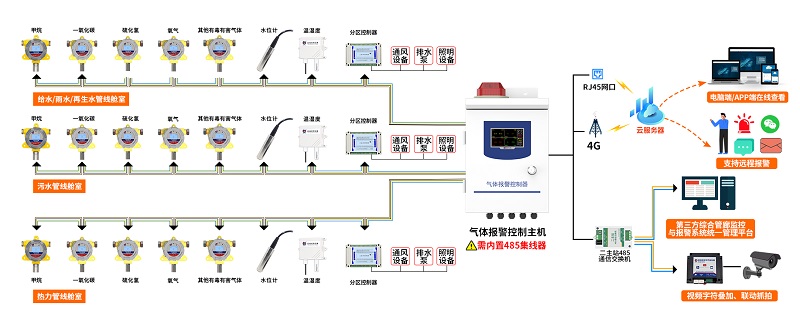

依據國標要求，安裝在各區域內的環境監測設備均可通過485總線連接該區域內的氣體報警控制器進行485組網通信，綜合管廊環境監控報警系統預留標準通信接口，可將采集到的各項環境數據上傳至綜合環境監控云平臺進行統一的監控和管理。

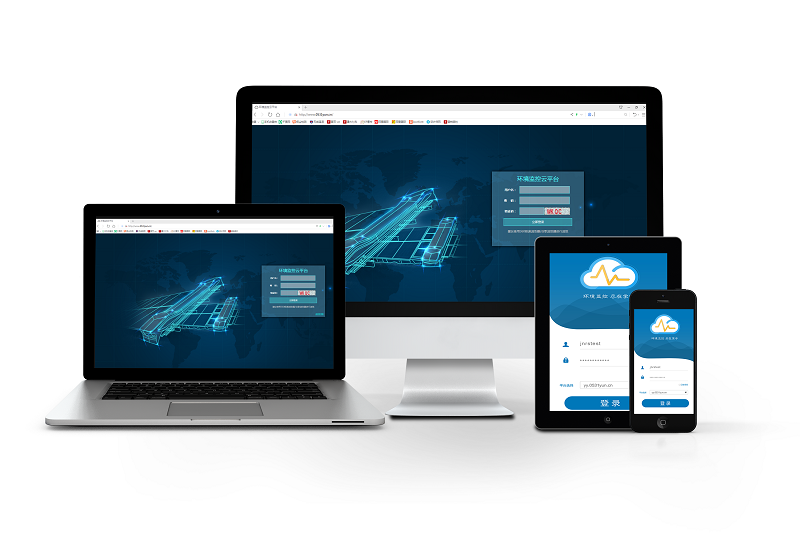

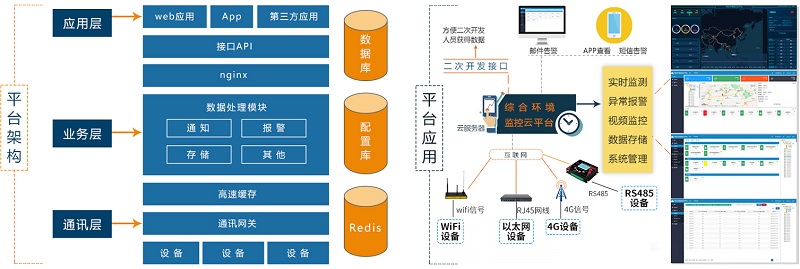

綜合環境監控云平臺是以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶可通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。管理員能夠對綜合管廊內的每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
平臺功能優勢

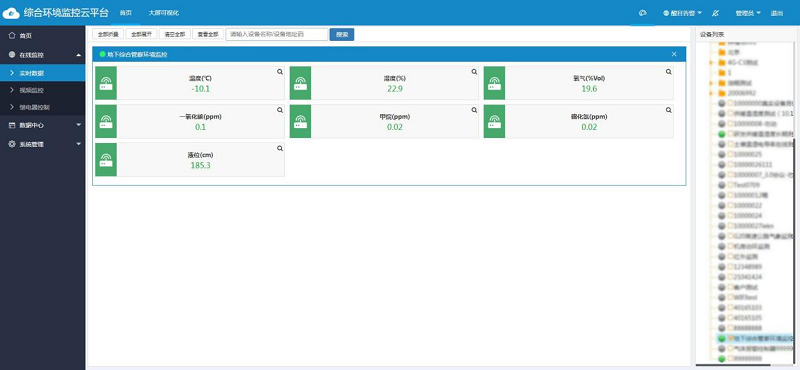

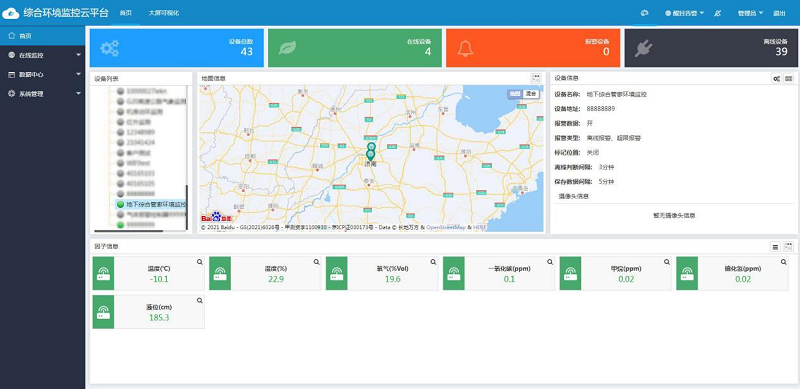

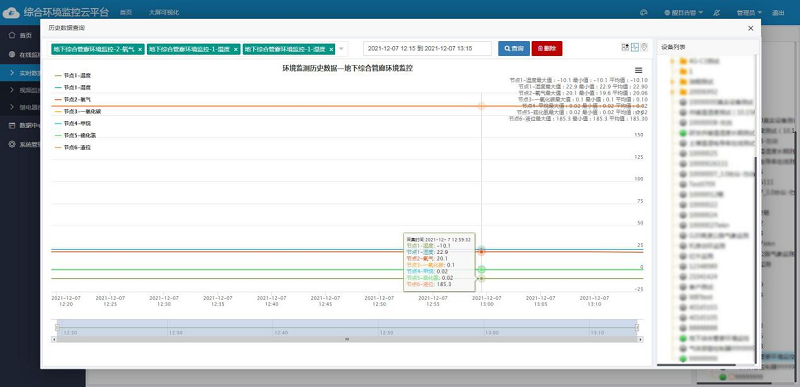

數據實時監控：綜合管廊環境監控報警系統中的數據均由綜合環境監控云平臺處理。數據可以通過圖形化界面、列表和曲線的方式反映，圖形化界面的優勢在于可讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

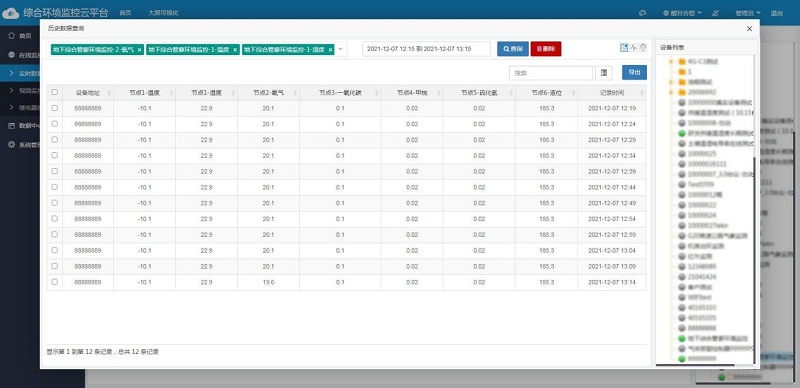

歷史數據查詢、導出：管理員可查詢一個或多個監測點的歷史數據、報警數據，根據需要選擇相應的監測點、時間范圍和數據類型進行查詢，支持PDF、Excel等多種數據格式導出，導出內容標題、使用單位名稱可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

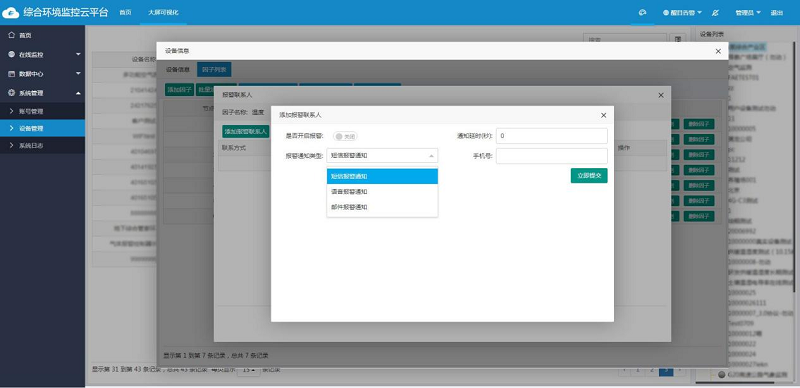

超限報警：綜合環境監控云平臺支持短信、振鈴、微信、郵件、報警彈窗、音頻報警、離線告警等多種報警方式，報警內容可自定義，告警聯系人可自定義，支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。

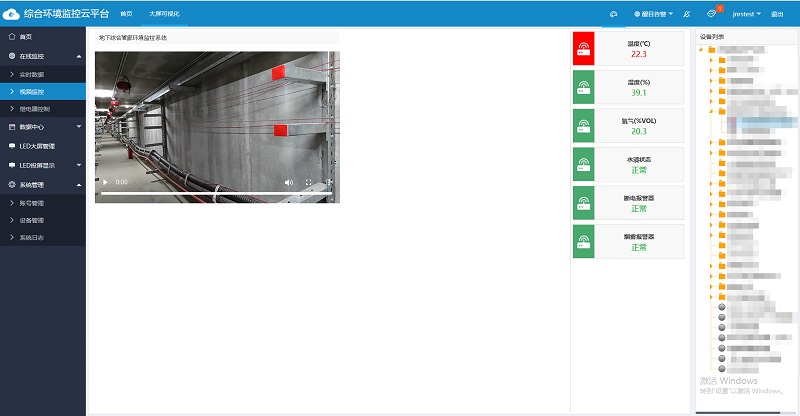

視頻監控：綜合管廊環境監控報警系統支持在綜合管廊的各個區域內安裝攝像頭以及各種環境檢測裝置，其監測到的數據可通過視頻字符疊加器疊加在監控畫面上，界面會顯示全部信息，避免反復切換，實現遠程監控。

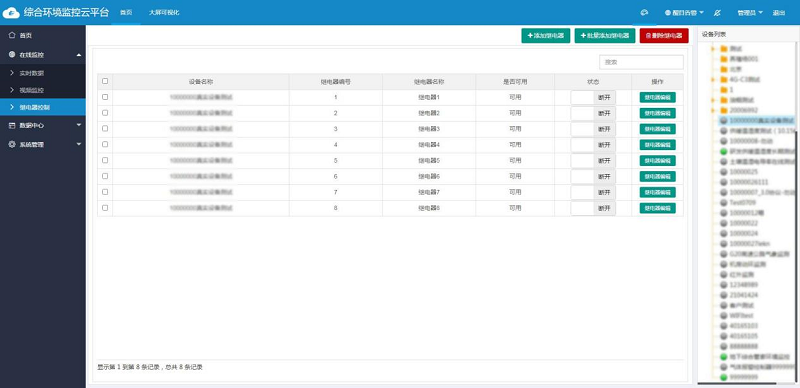

遠程控制：綜合環境監控云平臺支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用管理員可自行編輯。

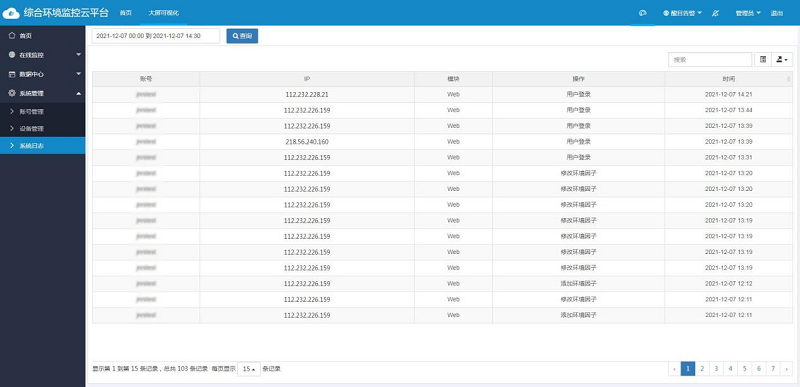

系統管理：綜合環境監控云平臺具有完善的權限分級和管轄分區等功能，無限級權限設定，根據要求自由組合權限，系統日志具有完善的日志記錄，方便查看操作記錄。

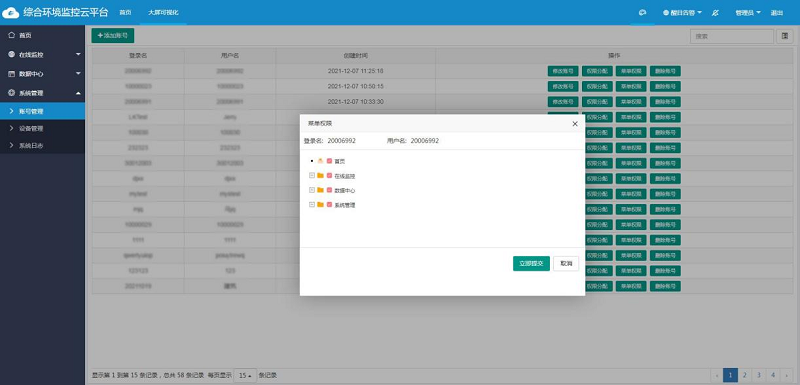

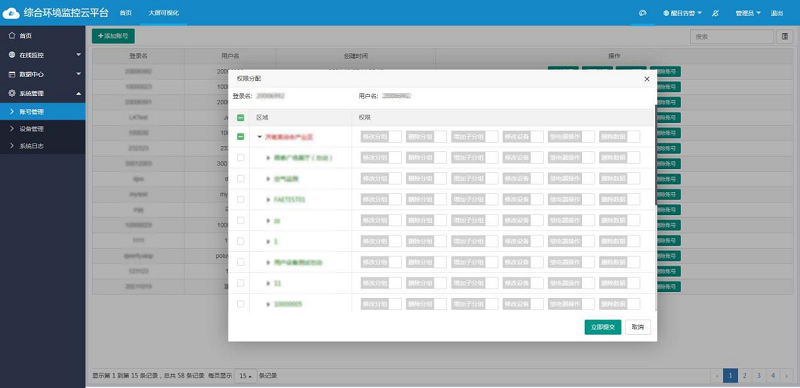

賬號分級：針對綜合管廊管理人員實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，管理員可定義不同的員工角色，并賦予角色不同管理權限。
大屏可視化：可滾動顯示各區域庫房的環境監測數據，數據清晰、直觀，便于管理員進行系統查看。
價值兌現，眼見為實
在江蘇省綜合管廊項目中部署了超過500套各類環境監控終端。項目運行期間：成功預警電力艙局部超溫隱患3起，燃氣艙微量泄漏預警1起，運維人員由每班次5人縮減至2人，人工巡檢頻次降低70%，所有事故均消滅在萌芽狀態，未發生一起因環境因素導致的管線中斷事故，真正實現了“主動預防”。
守護城市，我們邀您同行
城市綜合管廊，是城市的“里子”，更是城市的“底氣”。從傳統的“人工盲巡”，到現在的“智慧感知”，山東仁科始終致力于用最可靠的環境監控終端，為這條城市生命線筑起最堅固的安全防線。
