近年來，隨著城市汽車保有量的激增，地下車庫的規模越來越大、結構越來越復雜。然而，一個看不見的“隱形殺手”一氧化碳，正時刻威脅著車主的生命安全和物業的管理紅線，國家對地下車庫一氧化碳濃度監測也開始嚴加要求。
在《公共建筑節能設計標準》、《車庫建筑設計規范》等國標或行業標準均明確提出：地下車庫宜設置與排風系統聯動的一氧化碳檢測裝置，超過設定限值即報警并啟動排風系統。

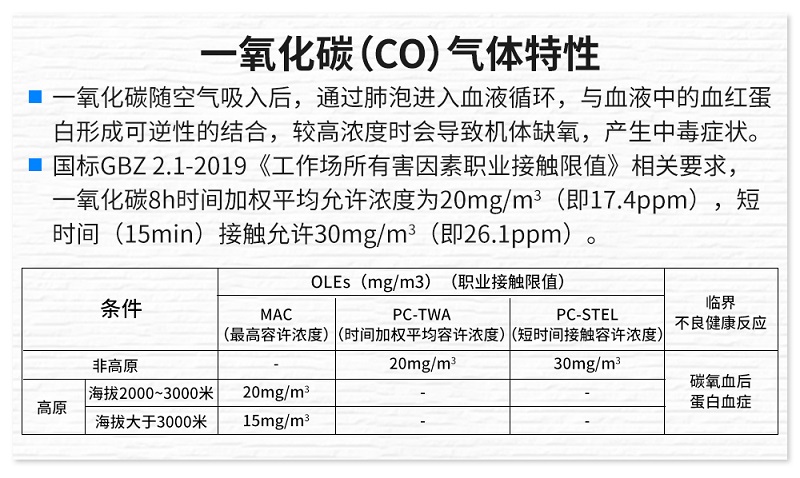

在《工作場所有害因素職業接觸限值》（GBZ 2.1—2019）標準中，有毒氣體濃度應低于規定的最高容許濃度或短時間接觸容許濃度：一氧化碳8h時間加權平均允許濃度為20mg/m3（即17.4ppm），短時間（15min）接觸允許濃度為30mg/m3（即26.1ppm）。
傳統管理下存在的安全隱患
傳統的地下車庫通風管理，要么是“憑經驗”定時開啟風機，造成巨大的能源浪費；要么是在報警后才被動響應，存在嚴重的安全滯后性。更重要的是，當事故發生時，如何快速確認現場情況？如何證明風機已經聯動啟動？
今天，我們?yōu)槟鷰硪惶准?ldquo;在線監測、智能預警、風機聯動、視頻疊加”于一體的閉環解決方案，徹底解決地下車庫空氣品質管理與安全追溯的痛點。
為何傳統的車庫管理行不通了？
在地下車庫，由于空間相對密閉，汽車怠速行駛或冷啟動時排放的一氧化碳極易聚集。一氧化碳濃度超標不僅會引發頭暈、中毒等安全事故，更是消防與環保部門重點監察的對象。
傳統管理方式存在的三大硬傷
① 盲目運行： 風機定時啟停，要么“空轉”費電，要么“轉不到位”，能耗浪費嚴重。
② 響應滯后： 現場報警器響了，中控室不知道；等知道了，還要派人去現場確認，錯失了最佳處置時機。
③ 監管盲區： 風機到底有沒有聯動？報警時現場有沒有人？發生糾紛時拿不出視頻證據，物業百口莫辯。
地下車庫環境監控解決方案
針對上述痛點，我們推出了地下車庫環境監控解決方案。該方案主要由“RS485型一氧化碳變送器、溫濕度變送器（選配）、二氧化碳變送器（選配）、分區控制器、氣體報警控制器、網絡視頻字符疊加器、攝像頭”等相關部件組成。
地下車庫環境監控解決方案基于RS485、以太網、4G等物聯網通信技術，實現了車庫內不同區域的“一氧化碳集中在線監控、風機啟停控制管理”，在保障監控場所安全運行的同時，也滿足了智能遠程運維的可靠管控要求，為新型地下車庫的智能化、可視化、自動化、互動化做有效支撐。

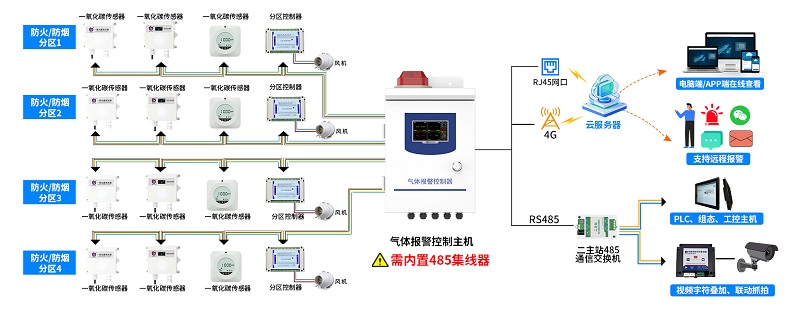

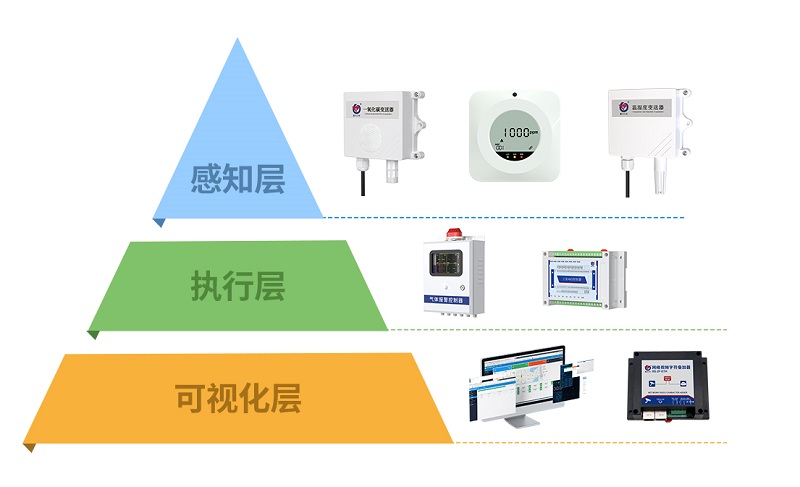

該方案架構由三大核心模塊組成：感知層（一氧化碳 、二氧化碳變送器、溫濕度變送器等變送器）、執行層（氣體報警控制器、工業485分區控制器）和 可視化層（平臺、網絡視頻字符疊加器）。
感知層——高精度在線監測

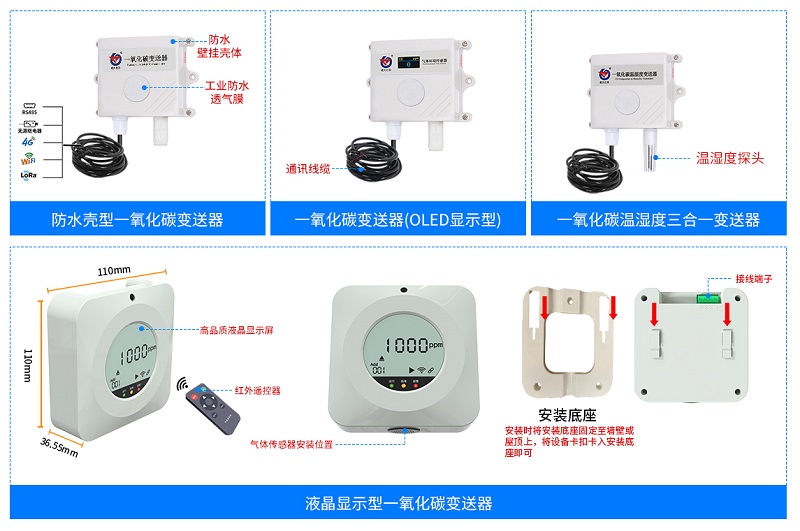

為保證一氧化碳濃度的準確監測，同時滿足不同層次的項目需求，山東仁科一氧化碳變送器（防水殼型一氧化碳變送器、液晶顯示型一氧化碳變送器）均采用進口一線大品牌電化學一氧化碳傳感器，其精度、線性、重復性、漂移都遠遠優于“燃料電池型及半導體型”氣體模組，具有反應迅速靈敏、抗干擾能力強的特點；采用RS485信號輸出，標準ModBus-RTU通信協議，通信距離最遠可達2000米（實測），遵循“手拉手”布線原則，支持多臺組網式一氧化碳的安裝，維護方便。
一氧化碳變送器布點位置設計

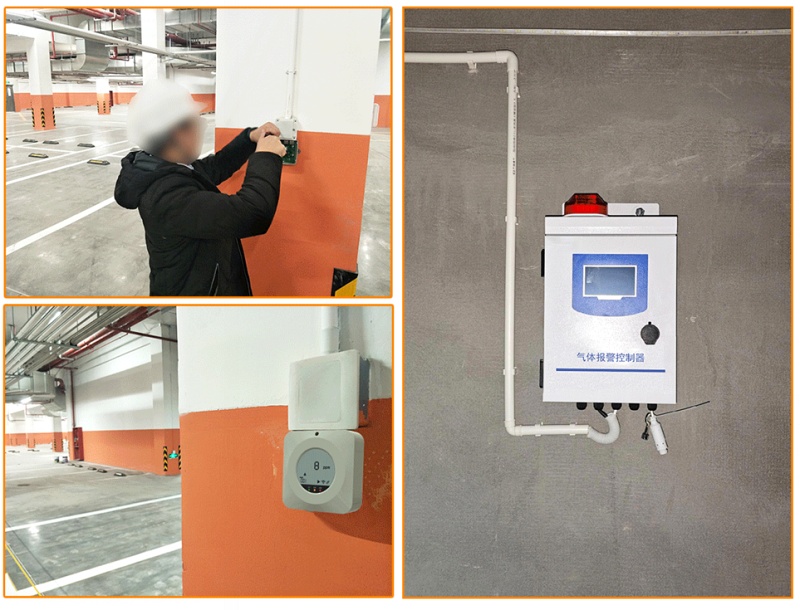

① 安裝位置：目前車庫中一個一氧化碳變送器的監測面積約為300~500㎡左右，可依據“區域車輛數量、氣體流通情況”綜合考慮，確定每個傳感器的安裝位置。安裝位置不應位于汽車尾氣排放位置，同時也要避開送排風機附近氣流直吹。
② 安裝高度：因一氧化碳比空氣略輕，安裝高度建議距地面1~1.5m左右為宜，這個距離一般也是兒童的呼吸高度，故取值比較合理。
如果用戶需要，也可以選配二氧化碳變送器和溫濕度變送器，以便更全面的監測底下車庫環境狀態。
執行層——告別“大馬拉小車”
地下車庫環境監控解決方案中的執行主要是由氣體報警控制器及工業485分區控制器完成。

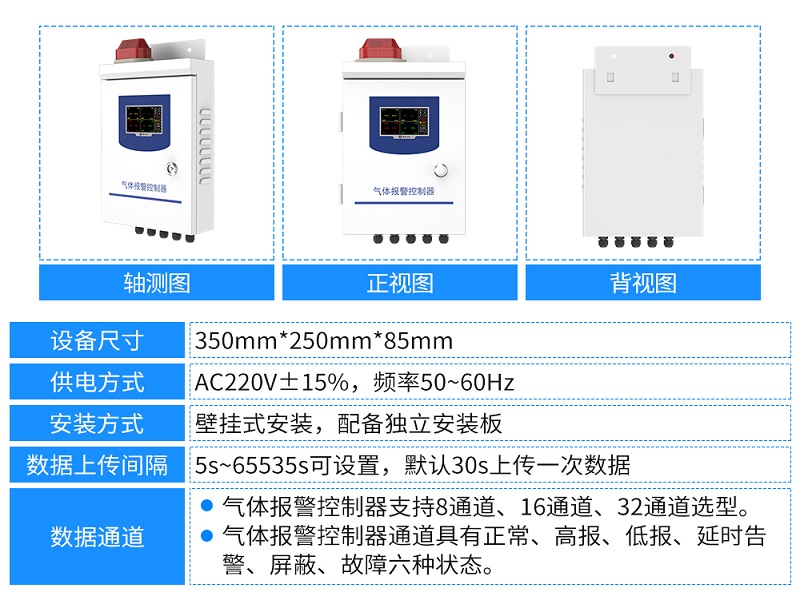

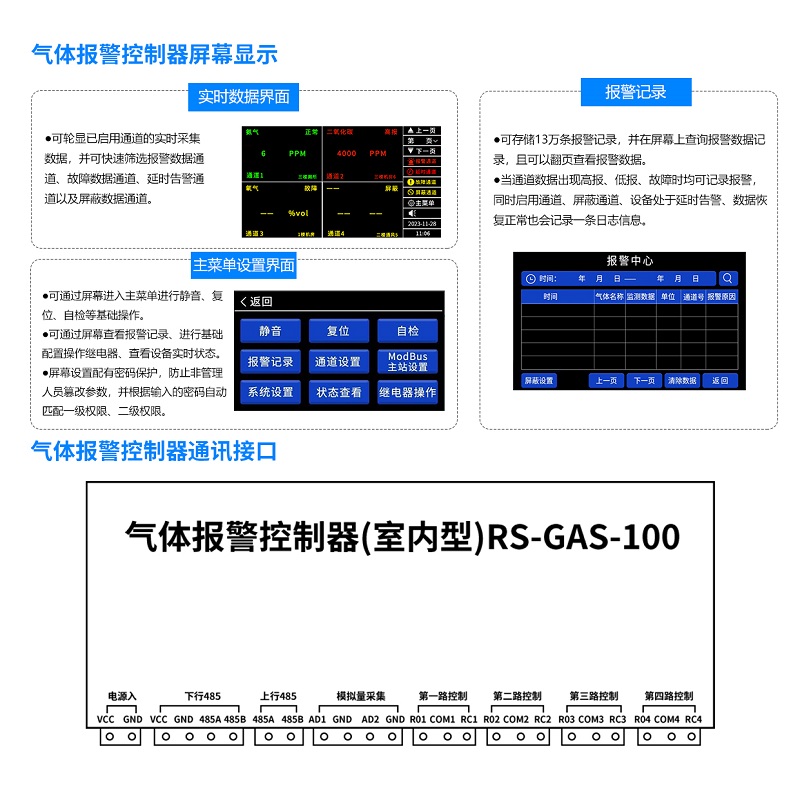

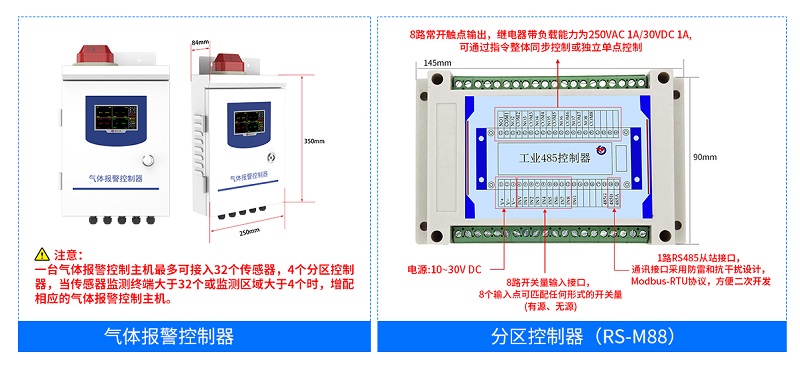

山東仁科氣體報警控制器可通過RS485接口接入該方案中所有的一氧化碳變送器，并將一氧化碳濃度值在液晶屏集中顯示。該氣體報警控制器內嵌微處理器，配以豐富的軟件功能，具有完成探測器信號采樣、測點狀態檢測、報警記錄、自檢、繼電器控制等功能。
基于“節能降耗”的技術思路，用戶可以為一氧化碳氣體濃度（建議設置為20~30ppm）或者空氣濕度設定報警值，當監測到一氧化碳濃度超過設定閾值時，設備將不再依賴人工操作，而是自動觸發邏輯控制，實現自動啟停，告別傳統時刻通風般的“大馬拉小車”行為，實現節能減排，真正實現“按需通風”。
報警邏輯控制說明
1、氣體報警控制器默認4路繼電器均為常開觸點，可擴展至32路繼電器輸出。
2、自動控制排風：支持異常情況關聯繼電器，關聯條件可設置，實現自動控制風機啟動。
● 自動控制模式1：超限吸合，數值恢復正常后不斷開，只能手動斷開。
● 自動控制模式2：超限吸合，數值恢復正常后滿足設定條件，自動斷開。
3、強制定時控制排風：每組繼電器均支持自由設定兩組定時控制時段，定時控制時段內繼電器吸合，實現定時強制排風。
4、手動控制排風：支持屏幕手動控制繼電器。
5、遠程控制排風：當處于聯網模式時，前8路繼電器支持平臺端遠程。
6、RS485組網控制排風：支持上位機遠程下發RS485指令控制繼電器。
工業485分區控制器采用485接口，標準的ModBus-RTU協議，實現通過數據指令讀取8路輸入通道狀態、控制8路輸出通道狀態的功能。模塊采用標準的35mm卡規安裝，使用方便。
可視化層——讓數據“長”在畫面上

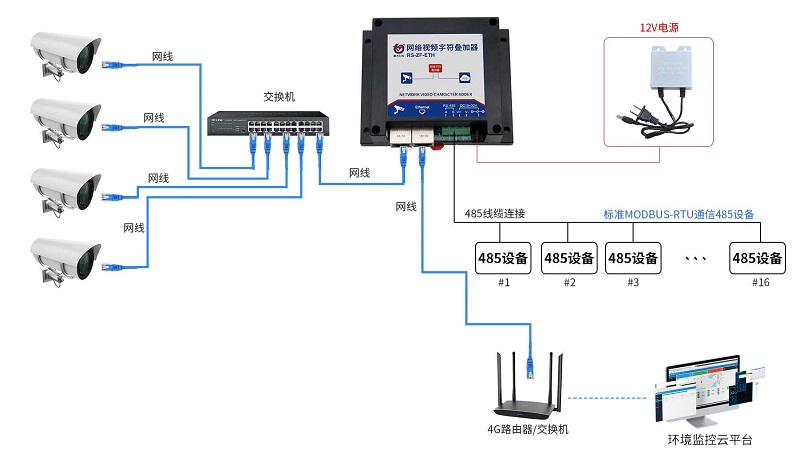

網絡視頻字符疊加器是我公司專為市面通用標準Modbus-RTU通訊模式485設備研發的一款適用于高清網絡攝像機的設備。該設備可與現場氣體報警控制器進行組網通信，采集現場數據，將實時數據疊加在視頻監控畫面上，帶有字符疊加的視頻監控畫面可存儲在用戶的錄像機中（視頻回放時每幀畫面都有字符），為視頻監控提供數據支撐，是解決“管理糾紛”和“監管留痕”的關鍵技術。
網絡視頻字符疊加器具有以太網通訊接口，可以通過連接網絡通信設備，與氣體報警控制器一起將數據上傳至山東仁科綜合環境監控云平臺。

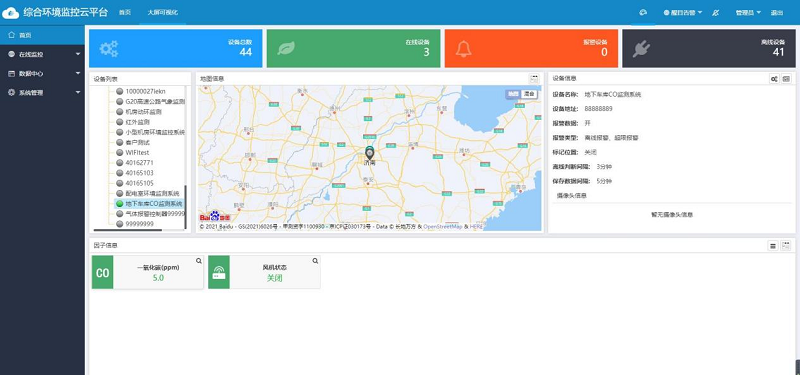

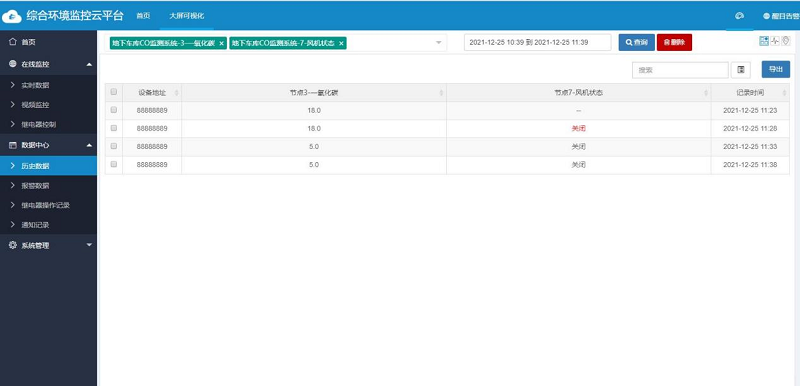

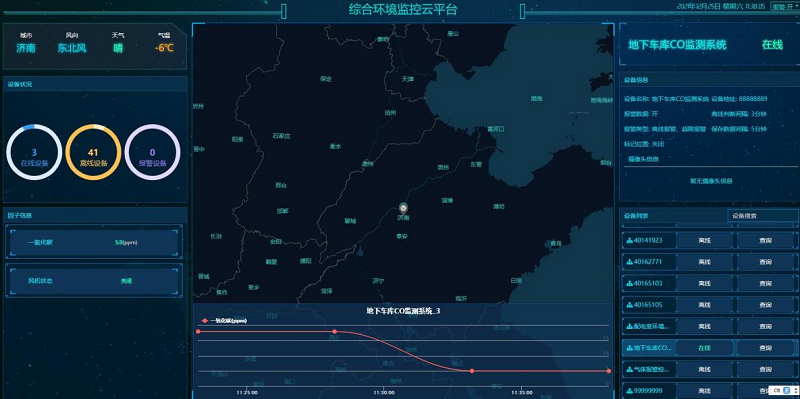

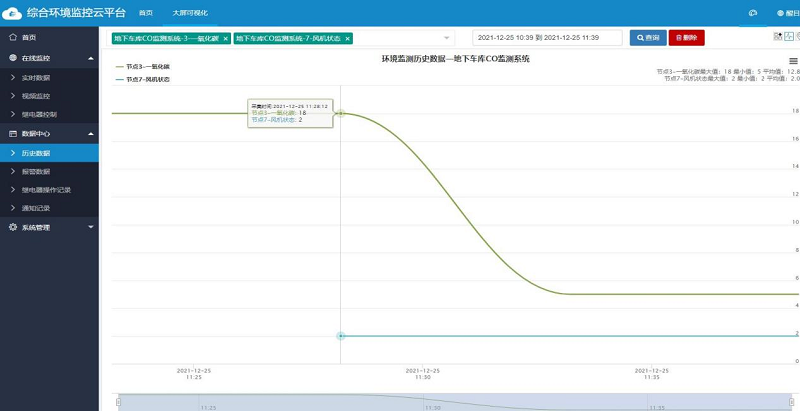

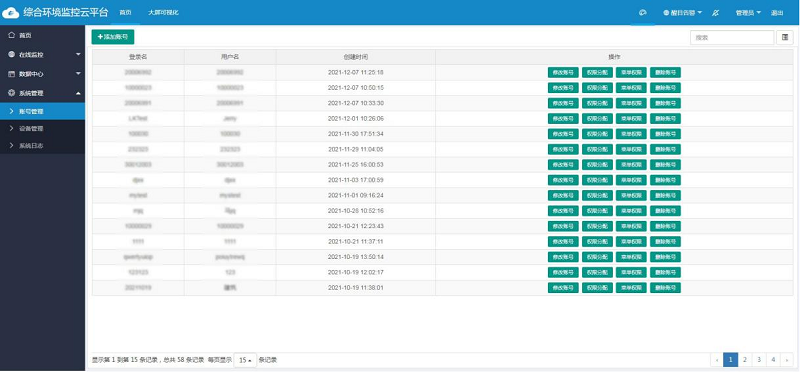

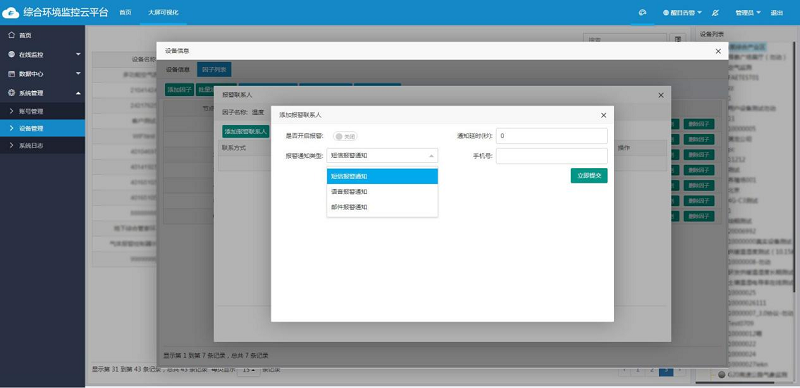

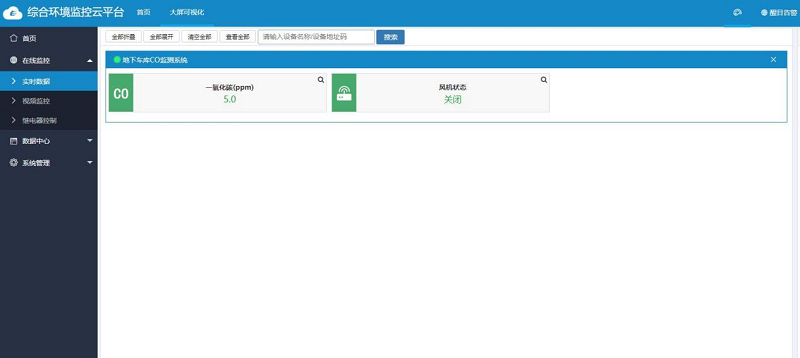

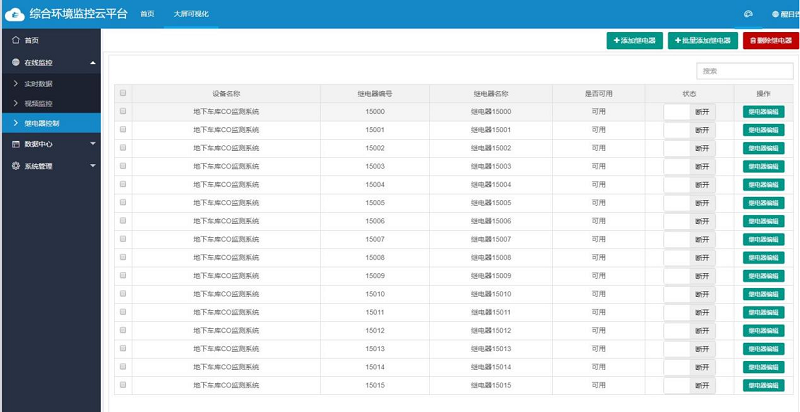

綜合環境監控云平臺是我公司為解決客戶自建服務器無固定IP(或域名)、日常維護、防攻擊、不間斷電源等諸多不便專門開發推出的免費的環境監控云平臺服務，平臺功能強大，具有實時數據查看、歷史數據查詢/導出、多方式告警（短信、振鈴、微信、郵件、報警彈窗）、智能控制、電子地圖、視頻查看、賬號分級管理、大屏可視化等管理功能，且支持二次開發。

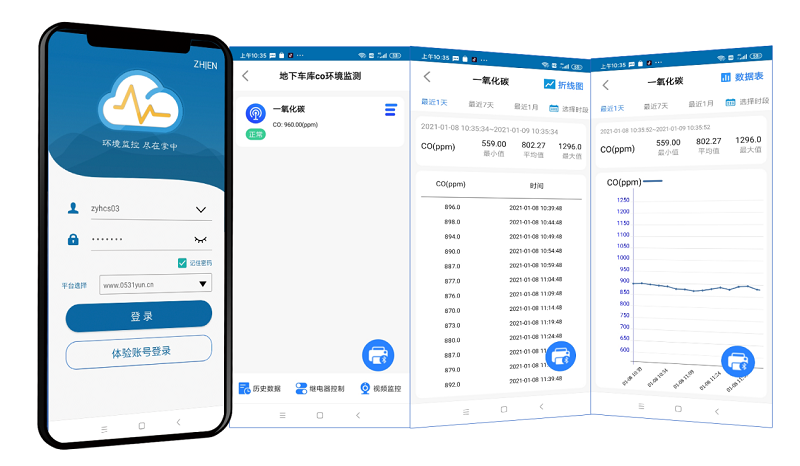

為方便客戶使用，我公司還推出了云平臺手機端APP“云控通”，方便用戶24小時實時監測。可以通過賬號密碼登錄云平臺，一鍵控制上萬個設備。
方案施工布線規劃思路
地下車庫均有若干獨立的防火分區，而每個防火分區又均設有風機，本方案秉承安全優先、節能高效、運維便捷的設計理念，建議施工布線時需實現“按分區中的一氧化碳濃度來獨立控制對應分區中的風機”，以達到以下目的——
① 滿足消防與安全規范
由于地下車庫的通風系統通常兼作排煙系統，所以風機與防火分區是嚴格綁定的，一旦發生火災，錯誤啟動相鄰分區風機可能助長火勢蔓延或干擾正壓送風，違反消防強制性條文。
② 節能與經濟性
地下車庫通常面積大、防火分區多，若某一分區因車輛怠速或交通擁堵出現局部一氧化碳超標，就啟動整個車庫的所有風機，會造成巨大的能源浪費。
③ 避免氣流交叉污染
地下車庫各區域連通性雖強，但若一氧化碳超標區域的風機未啟動，而相鄰無污染區域的風機卻啟動，可能將高濃度污染空氣通過連通通道（如車道、風管連接）抽吸至潔凈區域，導致危害擴大。
④ 故障隔離與運維方便
若某一分區的一氧化碳變送器或風機發生故障，獨立控制機制可將影響限制在該分區，不影響其他區域正常通風，運維人員還可針對單個分區進行測試、維護，無需停用整個車庫的通風系統，降低對用戶影響。
具體操作思路
① 地下車庫一氧化碳監測區域的劃分建議根據“現場網絡情況、車位分布、風機安裝位置、車庫整體布局、現場布線”等多個維度，將地下車庫分為若干個監測區域，每個區域根據實際情況布設若干個一氧化碳檢測點位，以確保全面覆蓋并及時監測一氧化碳濃度。
② 確定劃分監測區域后，該區域內的一氧化碳變送器、溫濕度變送器以及分區控制器依據485總線布線規則，以“手拉手”布線方式進行組網布線。
③ 我公司免費提供監測平臺，“氣體報警控制主機”可“通過4G通訊網絡，或借助車庫攝像頭的以太網通訊網絡”進行聯網通訊，實現對一氧化碳在線監測及風機的遠程控制。
方案應用場景與價值分析
地下車庫環境監控解決方案不僅適用于新建的高端商業綜合體、高檔住宅小區，同樣適用于老舊小區的智慧化改造工程。
在數字化轉型的浪潮下，地下車庫的管理正在從“粗放式”向“精細化”、“可視化”邁進。山東仁科地下車庫環境監控解決方案為您提供的不僅是一套設備，更是一道堅不可摧的安全防線，一套看得見、管得住、能追溯的智慧管理工具。
