3.1 設備安裝前檢查
■變送器設備 1 臺
■合格證、保修卡、校準報告等
3.2 調溫度量程（默認工作溫度-40~80℃）

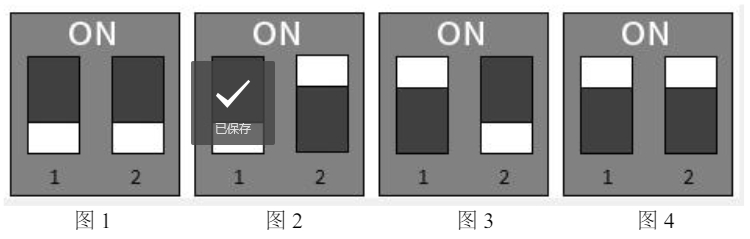

打開殼體，即可看到撥碼開關。變送器通過撥碼開關可設置溫度范圍如下：
圖 1 所示：撥碼開關對應選擇溫度測量范圍為-40～80℃
圖 2 所示：撥碼開關對應選擇溫度測量范圍為-20~80℃
圖 3 所示：撥碼開關對應選擇溫度測量范圍為-40~60℃
圖 4 所示：撥碼開關對應選擇溫度測量范圍為 0-50℃
如果溫度量程不在上述范圍內，可聯系我公司定制。
3.3 接線
3.3.1: 電源接線
寬電壓 10~30V 直流電源輸入。針對 0-10V 輸出型設備只能用 24V 供電。

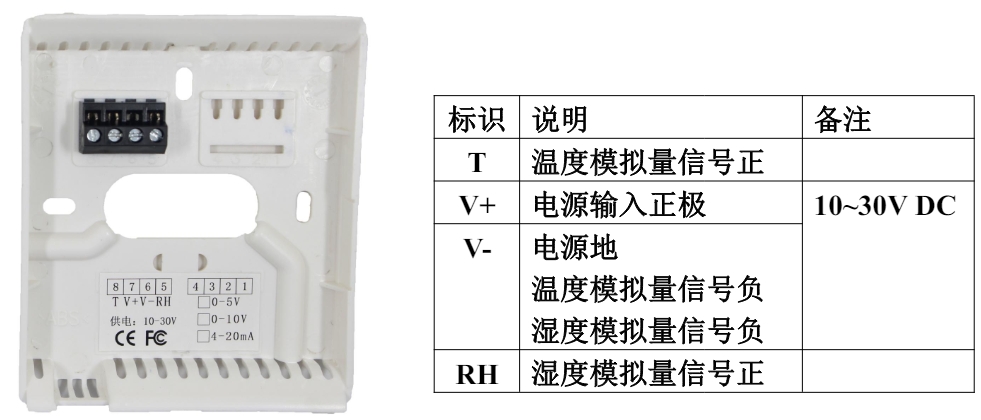

3.3.2: 輸出接口接線
設備標配是具有 2 路獨立的模擬量輸出。同時適應三線制與四線制。

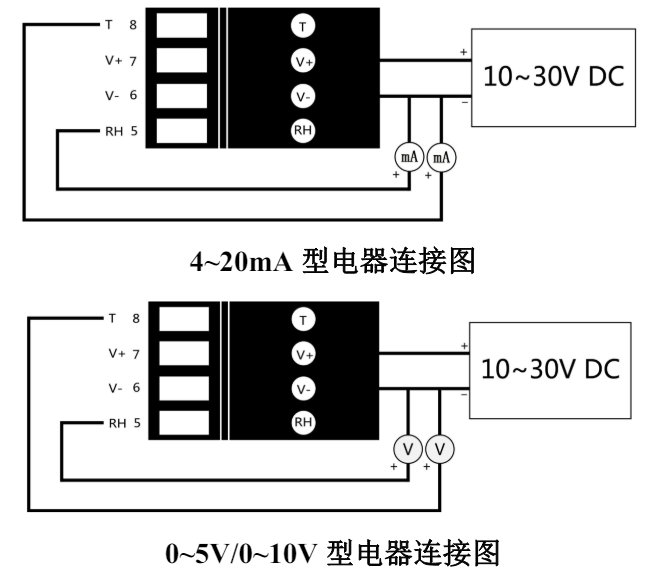

3.3.3: 電氣接線

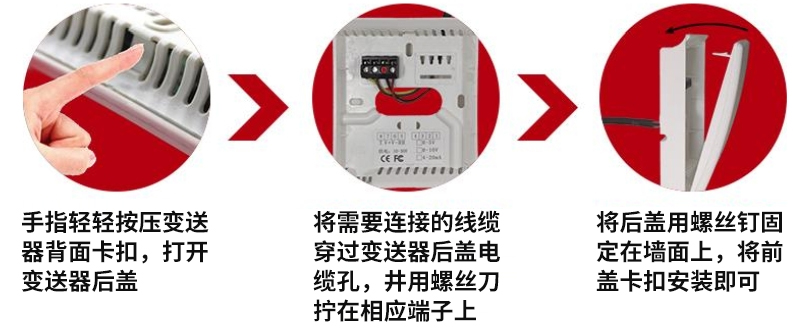

3.4 墻體安裝
