地下車庫CO在?線監測聯動風機二總線方案
方案背景
地下停車場屬于密閉環境，車輛進出比較頻繁，所排放的尾氣也不易排出，導致停車場內彌漫著嗆鼻的氣味，而這種氣味當中往往含有大量危害人體的一氧化碳。
當汽車處于怠速狀態打開車內空調外循環，一氧化碳會隨著空氣的交換加速進入汽車內，即使你只打開汽車內循環，沉積在地下車庫的一氧化碳也會通過汽車縫隙慢慢滲透進汽車內
，損害人的身體健康。

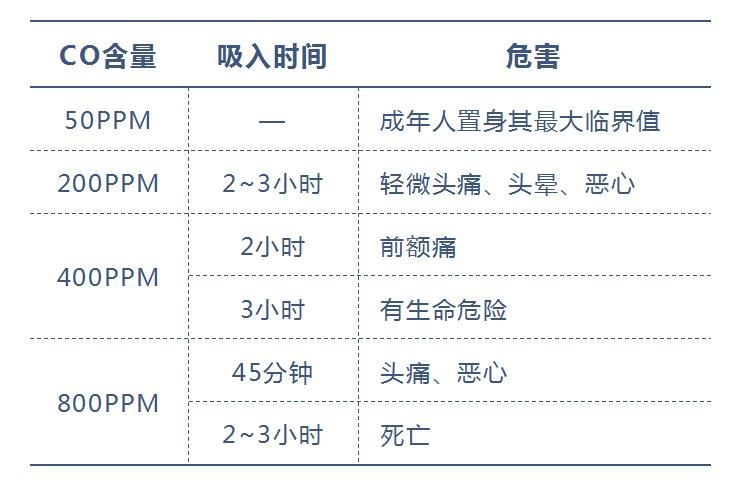

眾所周知，一氧化碳是無色，無臭，無味，吸入對人體有十分大的傷害。其中不同濃度危害如下圖：
因此，地下車庫內除了必要的排風系統，更需要專業一氧化碳?xì)怏w監測設備實時監控，保障人們的安全。
近年來，國家及地方政府對地下車庫CO監測格外重視。
1、《民用建筑綠色設計規范》JGJ/T229-2010
9.5.5 設置機械通風的汽車庫，宜設一氧化碳檢測和控制裝置控制通風系統運行。
2、《公共建筑節能設計標準》GB50189-2015
4.5.11 地下停車庫的通風系統，宜根據使用情況對通風機設置定時啟停（臺數）控制或根據車庫內的CO濃度進行自動運行控制。
3、《綠色建筑評價標準》GB/T50378-2019
5.1.9 地下車庫應設置與排風設備聯動的一氧化碳濃度監測裝置。
4、《北京市綠色建筑評價標準》DB11 /T825-2015
版條文中第4節住宅建筑部分4.5.15和第5節公共建筑部分5.5.13，均規定“地下車庫設置與排風設備聯動的CO監測裝置”
方案介紹
在綜合滿足規范要求以及實現功能目的的前提下，考慮實際經濟原則，建大仁科針對地下車庫場合特制定以下方案：

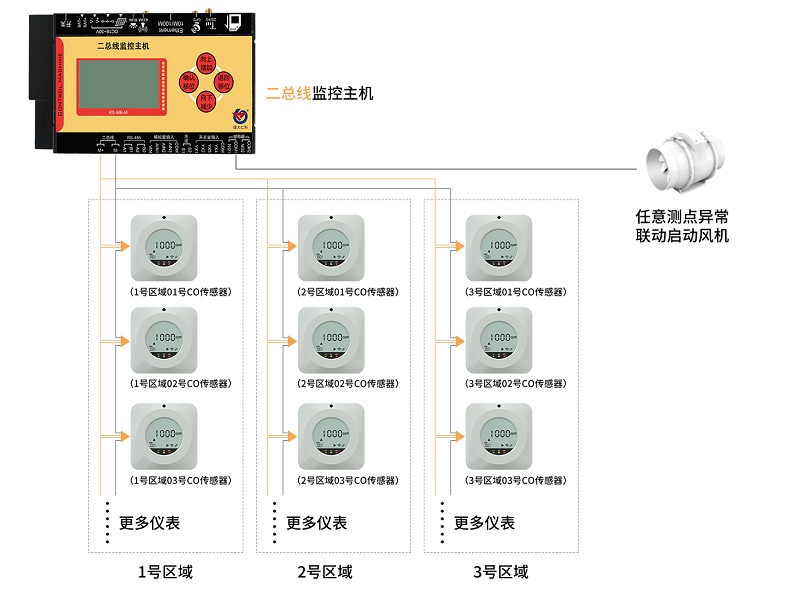

地下車庫CO在線監測聯動風機二總線方案由CO數據采集設備、MBUS二總線監控主機、環境監控平臺、風機控制系統（聯動風機排風啟動）組成。
MBUS二總線
設備采用二總線供電、通信一體式方案，需配合我司二總線監控主機使用，僅需兩線即可實現供電與通信，布線方便，無需遵循手拉手布線規則可任意布線任意走分支線。
設備內置自動極性切換，二總線任意接無需區分正負線。
MBUS二總線布線優勢
1、供電、通訊一體式；2、靈活布線、任意接線；3、節省施工、線纜成本；4、聯 動 監 控；5、通訊距離遠。
方案組成

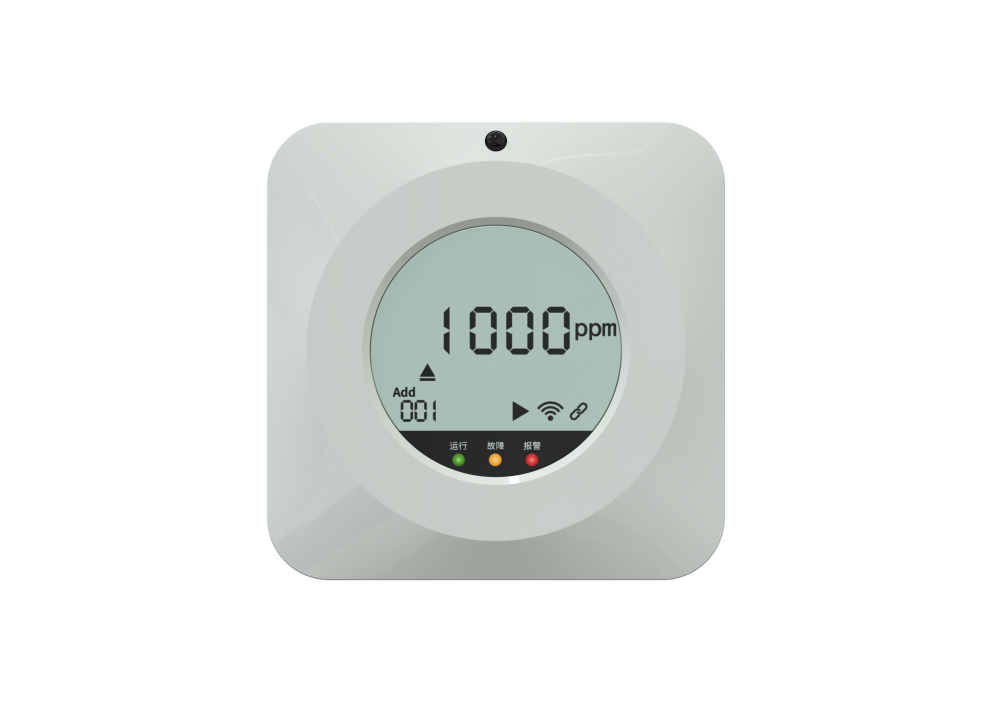

110液晶一氧化碳傳感器（二總線型）
型號：RS-CO-MB-C
該傳感器是我公司自主研發的一款環境氣體濃度監測儀，可用于檢測空氣中的一氧化碳濃度參數，當濃度超過預置報警值時會發出聲光報警信號，以提醒用戶及時采取安全措施。
該傳感器采用大品牌電化學傳感器，具有反應迅速靈敏、抗干擾能力強的特點，經過我司獨有的補償算法、多段標準氣體標定，亦具有長壽命、高精度、高重復性和高穩定性的特點，
帶有大屏液晶顯示。
? 采用遠程紅外遙控技術，無需拆卸即可設置地址，修改參數。
? 二總線通信接口，供電通信一體，通信距離最遠 2000 米。

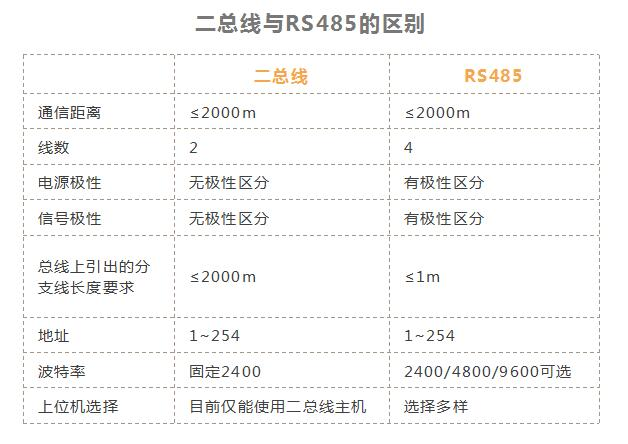

? 與 485 通信相比，無需遵循手拉手布線規則，分支可任意長度走線，現場布線非常方便。
? 設備內置自動極性切換，二總線任意接無需區分正負線。
? 高品質液晶顯示屏，現場可直接查看數值。
? 產品采用壁掛式殼體，安裝方便。

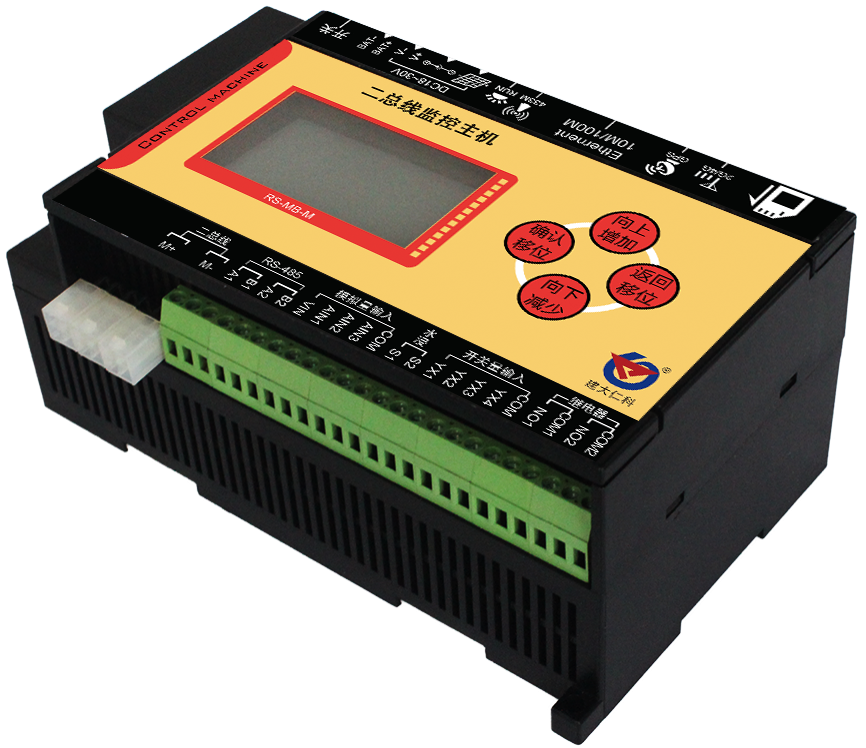

二總線監控主機
型號：RS-MB-M
二總線監控主機是一款二總線設備專用控制主機。大屏中文液晶顯示，界面簡潔友好。具有短信報警功能，采集數據超限后可發短信進行報警，強大的脫機短信報警功能，報警內
容可自定義。也可通過短信進行遠程參數配置。
二總線監控主機在環境監控系統中起到數據傳輸?shù)闹匾饔茫ＷC了數據監測的及時性和完整性。
二總線監控主機功能特點
? 連接多個設備：通過二總線主站接口可接入我司所有類型的二總線傳感器。
? 采集多路信號：1路0-100V直流電壓，3路4-20mA電流信號，4路開關量信號采集，其中第4路可用作外接翻斗式雨量計，1路水浸檢測，可外接漏水電極或漏水繩（最長30米），
2路繼電器輸出，做報警或自動控制使用，1路室外LED單色顯示屏。
? 多種上傳方式：帶有1路ModBus-RTU從站接口可將數據通過485通信的方式上傳；帶有1路RJ45網口，可通過網線進行數據傳輸：1路2G/4G通信接口，插入手機卡將數據上傳
至遠端監控軟件。
? 大容量存儲：主機內置存儲器，最多可存儲52萬條記錄，支持禁止存儲、開啟存儲、自動存儲三種模式；通信故障時，主機自動存儲，待通信恢復后將存儲的數據上傳至遠程
監控軟件平臺。
? 異常報警：通過監控軟件或表面的按鍵，添加各類要素的報警值，采集的數據超限后，主機可通過內置的手機卡進行短信報警；通過發送短信也可進行遠程參數配置。

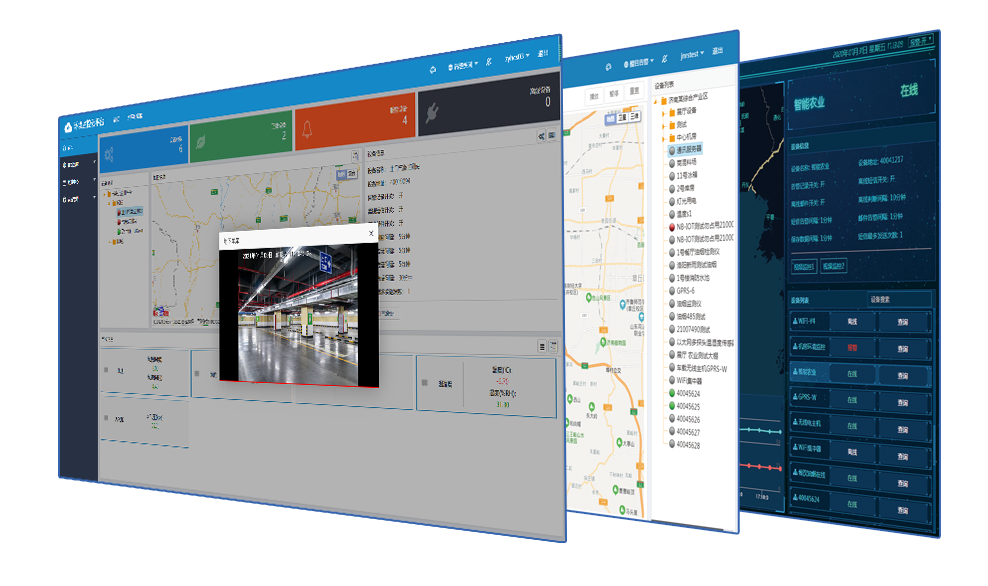

環境監控云平臺
www.0531yun.cn
環境監控云平臺是網頁端在線監控平臺，可以通過賬號密碼在不同終端登錄，實現對地下車庫CO的監測點位置、設備類型實時監測。
環境監測云平臺能夠監測地下車庫CO的實時數據和監控畫面，支持分析、查看以及導出歷史數據、遠程設置氣象站數據參數等功能，支持電腦網頁端、手機APP和微信公眾號多
種登錄方式。

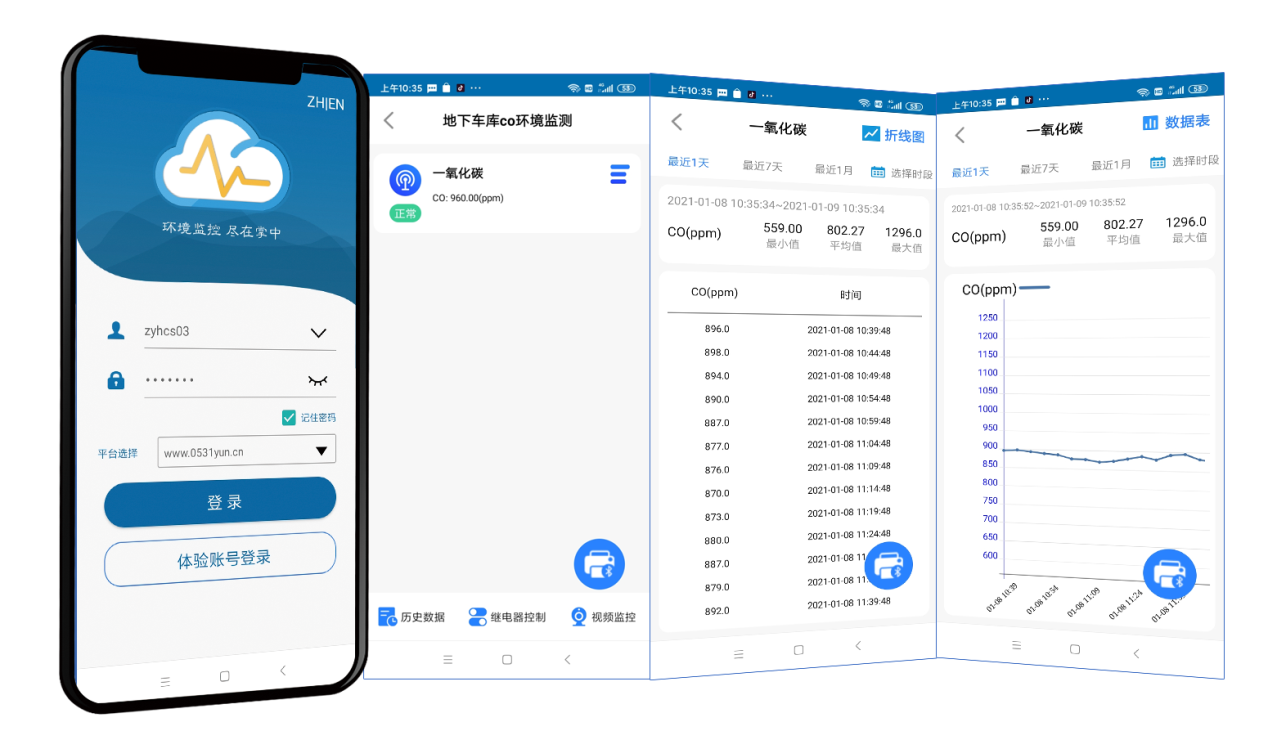

云控通APP
為方便移動端用戶監測數據，公司研發推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼選擇登錄云平臺賬號查看該賬號內設備狀態，可一鍵控制上萬個設備。
支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印，功能強大。
方案功能
1、數據報警推送
設備可以在數據異常或斷電時通過平臺進行短信報警，以及免費的微信報警和APP推送。
2、歷史數據曲線
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。
3、手機APP監測
APP可移動在線監測CO數據，實時查詢，可定位報警位置，可查詢報警設備信息等。
4、自動監控
在監測過程中，當CO濃度超標時，自動開啟風機，實現智能化監控管理。
5、二次開發
建大仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
6、實時地圖
地圖實時顯示設備位置、在線狀態及部分?jǐn)?shù)據信息。
7、實時監測
可通過電腦上的監測系統軟件實時查看所測環境的CO數據。
8、賬號分級
支持賬號分級管理，主賬號下可分配多個子賬號，賬號等級不同，權限不同。
