一、方案背景
地下管廊是現代智慧城市的重要基礎設施和組成部分，是維持現代化城市正常運行的命脈。隨著城市地下管廊規模越來越龐大，所擔負的城市人民群眾賴以生存的物質基礎的作用也越來越
強。然而，近年來由于管廊數量增加、相關管理滯后等多種因素的交織作用，城市地下環境事故數量成倍增長，地下管廊安全問題已成為城市發展中亟待解決的重點問題。為此，建大仁科提出
一套地下管廊環境監控解決方案，以實現對地下管廊環境全方位實時監控。
二、方案介紹

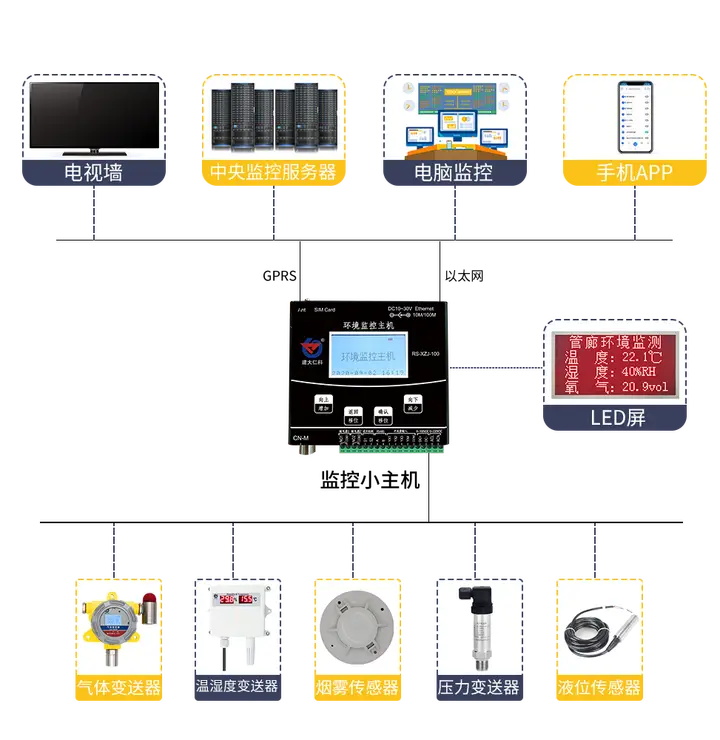

地下管廊環境監控解決方案主要由溫濕度傳感器、氧氣傳感器、一氧化碳傳感器、二氧化碳傳感器、硫化氫、甲烷傳感器、壓力傳感器、液位傳感器、水浸傳感器、煙霧報警器、環境監控主機和云平臺組成，該方案采用RS485布線方式，連接環境監控主機通過GPRS/4G上傳至云平臺，實現24小時不間斷在線監控，并支持超限電話、短信報警、遠程查看數據、歷史數據曲線查看等功能。
三、方案組成
1.感知層
數顯管道式溫濕度傳感器
RS-WS-*-SMG-*
采用瑞士進口的測量單元，測量精準。采用專用的模擬量電路，使用范圍寬。10~30VDC寬電壓范圍供電，規格齊全，安裝方便?？赏瑫r(shí)適用于四線制與三線制接法。
采用壁掛防水殼，多用于室外及現場環境惡劣的場合；
485 通信接口標準 ModBus-RTU 通信協議，地址、波特率可設置，通信距離最遠 2000 米；
可選配高品質液晶顯示屏，現場可直接查看數值，夜晚亦可清晰顯示；
現場供電采用 10~30VDC 直流寬壓供電，可適應現場多種直流電源。
氧氣傳感器
RS-FPC-O2-N01-*
用于氧氣濃度的檢測，當濃度超過預置報警值時會發出聲光報警信號，經過建大仁科獨有的補償算法、多段標準氣體標定，亦具有長壽命、高精度、高重復性和高穩定性的特點。
氧氣傳感器量程為25VOL
現場供電采用10~30V直流寬壓供電，支持多種氣體檢測，且量程可定做；
采用進口一線大品牌電化學傳感器；
寬壓10-30V直流供電，標準Modbus-RTU通信協議485信號輸出；
地址、波特率可設置，通信距離最遠2000米。
一氧化碳傳感器
RS-FPC-CO-N01-*
用于一氧化碳濃度的檢測，當濃度超過預置報警值時會發出聲光報警信號，經過建大仁科獨有的補償算法、多段標準氣體標定，亦具有長壽命、高精度、高重復性和高穩定性的特點。
一氧化碳傳感器的量程為2000ppm
現場供電采用10~30V直流寬壓供電，支持多種氣體檢測，且量程可定做；
采用進口一線大品牌電化學傳感器；
寬壓10-30V直流供電，標準Modbus-RTU通信協議485信號輸出；
地址、波特率可設置，通信距離最遠2000米。
甲烷傳感器
RS-FPC-CH4-N01-*
用于甲烷濃度的檢測，當濃度超過預置報警值時會發出聲光報警信號，經過建大仁科獨有的補償算法、多段標準氣體標定，亦具有長壽命、高精度、高重復性和高穩定性的特點。
甲烷傳感器量程為：100LEL；
現場供電采用10~30V直流寬壓供電，支持多種氣體檢測，且量程可定做；
采用進口一線大品牌電化學傳感器；
寬壓10-30V直流供電，標準Modbus-RTU通信協議485信號輸出；
地址、波特率可設置，通信距離最遠2000米。

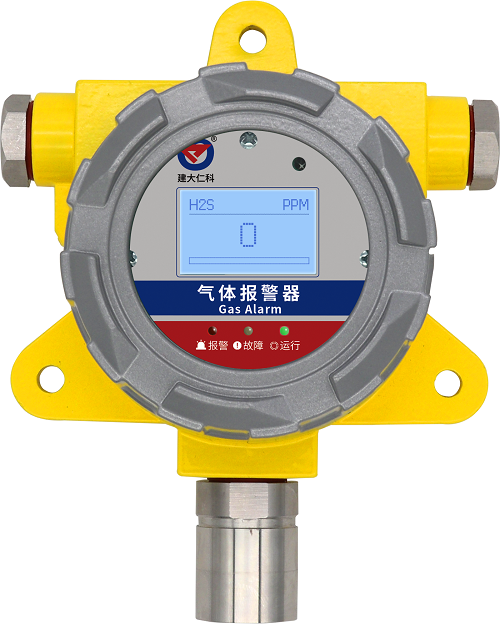

硫化氫傳感器
RS-FPC-H2S-N01-*
用于硫化氫濃度的檢測，當濃度超過預置報警值時會發出聲光報警信號，經過建大仁科獨有的補償算法、多段標準氣體標定，亦具有長壽命、高精度、高重復性和高穩定性的特點。
硫化氫傳感器量程為100ppm；
現場供電采用10~30V直流寬壓供電，支持多種氣體檢測，且量程可定做；
采用進口一線大品牌電化學傳感器；
寬壓10-30V直流供電，標準Modbus-RTU通信協議485信號輸出；
地址、波特率可設置，通信距離最遠2000米。
二氧化碳傳感器
RS-FPC-CO2-N01-*
用于二氧化碳濃度的檢測，當濃度超過預置報警值時會發出聲光報警信號，經過建大仁科獨有的補償算法、多段標準氣體標定，亦具有長壽命、高精度、高重復性和高穩定性的特點。
現場供電采用10~30V直流寬壓供電，支持多種氣體檢測，且量程可定做；
采用進口一線大品牌電化學傳感器；
寬壓10-30V直流供電，標準Modbus-RTU通信協議485信號輸出；
地址、波特率可設置，通信距離最遠2000米。
壓力傳感器
壓力傳感器采用高性能的感壓芯片,配合先進的電路處理和溫度補償技術,將壓力變化轉化為線性的電流或電壓信號。
反極性保護和瞬間過電流過電壓保護，符合EMI防護要求；
壓力數值現場實時顯示；
通信地址、波特率現場可按鍵設置；
零位量程、滿度量程可按鍵設置。
液位傳感器
投入式液位變送器前端防護帽起保護傳感器膜片的作用，也能使液體流暢地接觸到膜片，防水導線與外殼密封連接，通氣管在電纜內與外界相連，內部結構防結露設計。內置微型信號處理
電路，可進行遠程傳輸。具有良好的穩定性和可靠性。
反極性保護和瞬間過電流過電壓保護，符合EMI防護要求；
采用核心自動校正算法，可有效防止因水面波動而引起的數值波動；
可溫度自動補償，溫飄自動修正；
采用高品質導氣線纜，可常年在水中浸泡；
2.傳輸層
環境監控主機
RS-XZJ-100-Y-*
是我司為管廊等環境監控的場所研發的一款多功能監控主機,通過 RS485 接口可將我司所有的 RS485 型傳感器接入到環境監控主機，并將數據實時上傳至我司提供的免費云平臺
（www.0531yun.cn）。
該設備支持 GPRS/4G、以太網、RS485 有線等任一方式上傳數據；
強大的脫機短信報警功能，報警內容可自定義(功能選配)；
大屏中文液晶顯示，界面簡潔友好；
內置數據存儲，可存儲 52 萬條記錄；
可自動識別 RS485 接口從設備是否工作正常。
3.應用層
云平臺
可實現對地下管廊環境監控系統的監控點位置、設備類型和實時數據的實時監控，還可以通過手機、Pad、計算機等信息終端向管理者推送實時監控信息、歷史數據曲線查看、報警信息，
方便工作人員及時維護，提高整個城市地下管廊環境的穩定性和可靠性。
云控通APP平臺
為方便移動端用戶監控?cái)?shù)據，公司研發推出“云控通”手機APP，方便用戶24小時實時監控。通過手機APP“云控通”可一鍵控制上萬個設備，支持視頻查看，設備故障/異常報警，支持離線告
警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印，功能強大。
四、方案功能
1.數據顯示：用戶可隨時隨地登錄云平臺查看設備的狀態，查看監控實時數據，下載、打印數據等。
2.賬號管理：平臺支持多級權限訪問，可以增加子賬號，一個賬號可多人管理查看。
3.繼電器控制：分為手動和自動2種模式，比如在自動模式下，當管道內的氧氣含量低于正常值時，繼電器會聯動管廊內的通風設備，改善管廊內的氧氣含量，避免事故的發生。
4.歷史數據管理：平臺提供各種數據的歷史查詢，歷史軌跡查詢，歷史登記查詢，還具有數據存儲的功能，歷史數據可在云平臺存儲兩年。
5.報警功能：用戶首先在平臺開啟告警功能，當數據超限后，平臺會給指定的聯系人發送短信告警或郵件告警，平臺上的數值的字體顏色也會變?yōu)榧t色，第一時間通知管理人員，以盡快采
取措施避免損失。
