水泵房是供水系統中不可缺少的一部分，對水的供應、調控、引流等起到了樞紐的作用，緩解了隨著國民經濟的快速發展水流運輸帶來的負荷壓力。
目前，我國大部分水泵房停留在人工巡檢階段，在一些水泵房數量較多的地區，還存在跑冒滴漏、人工點檢不到位、維保不及時導致的故障停水時間長、水壓波動大等問題。如果無法及時監測并采取措施，會影響水泵房的正常運行和可靠運轉。
一、方案簡介

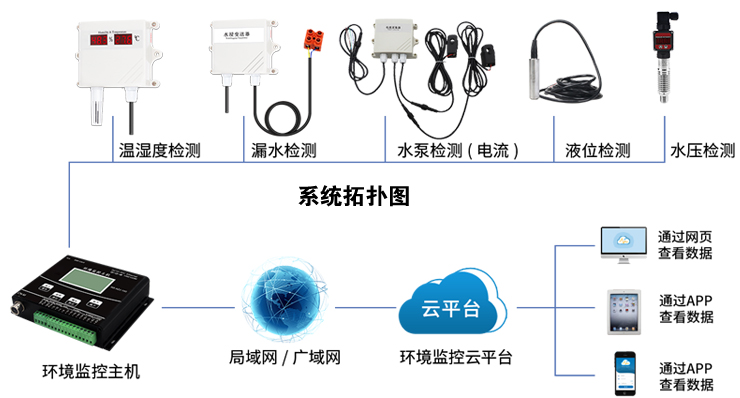

為了確保水泵房供水安全，我司憑借物聯網技術，專門為水泵房環境設計一套解決方案，該方案由溫濕度傳感器、水浸傳感器、電流采集器、液位傳感器、壓力傳感器、模擬量轉485模塊、環境監控主機、環境監控云平臺組成。
該方案具有集中管理、遠程操控、數據實時查詢、歷史數據曲線查看、數據異常報警、集中大屏顯示等功能。遠程監測需求實現對水泵房環境中的溫濕度、水浸、水泵電流、液位、水壓等要素進行遠程監測管理。
報警管理需求當某參數超過平臺設置的上下限時，環境監控云平臺會立即通過界面、語音、短信、郵件等方式提示管理人員。
二、方案構成
（1）數碼管溫濕度傳感器
該設備采用進口工業級微處理器芯片、高精度傳感器。壁掛高防護等級外殼，防護等級 IP65，防雨雪且透氣性好，具有測量精度高、抗干擾能力強等特點，保證了產品優異的測量性能。配置數碼管顯示屏，實時顯示當前溫濕度。
高品質數碼管顯示屏，現場可直接查看數值，夜晚亦可清晰顯示；
現場供電采用 10~30VDC 直流寬壓供電，可適應現場多種直流電源；
輸出信號類型為RS485，最遠可通信 2000 米，標準的 modbus 協議，支持二次開發。

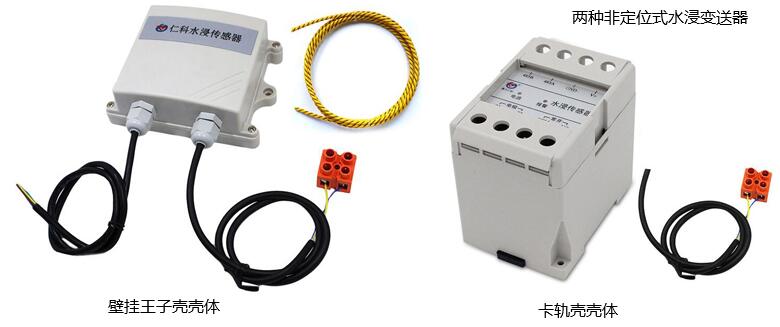

（2）水浸傳變送器
水浸變送器采用獨有的交流檢測技術，有效避免了浸水電極長時間工作氧化導致漏水靈敏度下降的問題。電極即使長時間浸泡也不會產生電泳極化，不依賴特殊電極，做到壽命長、檢測可靠。廣泛適用于通訊基站、賓館、飯店、機房、圖書館、檔案庫、倉庫、設備機柜以及其它需積水報警的場所。
該設備采用防水外殼，防護等級高，可長時間應用于潮濕、高粉塵等惡劣場合；
輸出信號類型為RS485，最遠可通信 2000 米，可直接接入現場的PLC、工控儀表、組態屏或組態軟件；
外接漏水電極最遠可達30米，亦可外接長達30米漏水繩。
（3）電流采集器RS-ACI-N01-*
該采集器可采集2路電流信號，設備采用10-30V 寬壓供電，外殼防護等級高，能適應現場各種惡劣條件，可廣泛應用于電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電器裝置，自動控制以及調度系統。
可單獨用來監測電器的工作狀態；
該設備采用防水外殼，防護等級高，能適應現場各種惡劣條件；
輸出信號類型為RS485，最遠可通信 2000 米，可直接接入現場的PLC、工控儀表、組態屏或組態軟件。
（4）投入式液位傳感器
投入式液位傳感器前端防護帽起保護傳感器膜片的作用，也能使液體流暢地接觸到膜片，防水導線與外殼密封連接，通氣管在電纜內與外界相連，內部結構防結露設計。內置微型信號處理電路，可進行遠程傳輸。具有良好的穩定性和可靠性。主要此設備需搭配顯示模塊。
反極性保護和瞬間過電流過電壓保護，符合EMI防護要求；
可溫度自動補償，溫飄自動修正；
采用高品質導氣線纜，可常年在水中浸泡；
過載及抗干擾能力強,經濟實用穩定；
斜坡式導液孔，可有效防止淤泥雜質進入，亦可防沖擊；
（5）模擬量轉485模塊
模擬量轉485模塊可采集現場的兩路模擬量信號(4-20mA、0-10V、0-5V)并轉為485接口標準ModBus-RTU通信協議上傳。485接口最遠通信距離2000米，可直接接入現場的PLC、工控儀表、組態屏或組態軟件?？蓮V泛應用于工業現場、配電柜等需要模擬量信號采集的場所。
可采集精度10位（1024）分辨率、12位（4096）分辨率可選；
產品按工業標準設計、制造，具有過壓保護，過流保護，抗干擾能力強，可靠性高等特點；
采用標準的Modbus-RTU通信協議，地址、波特率可通過上位機軟件設置，可掛接在485總線中使用。

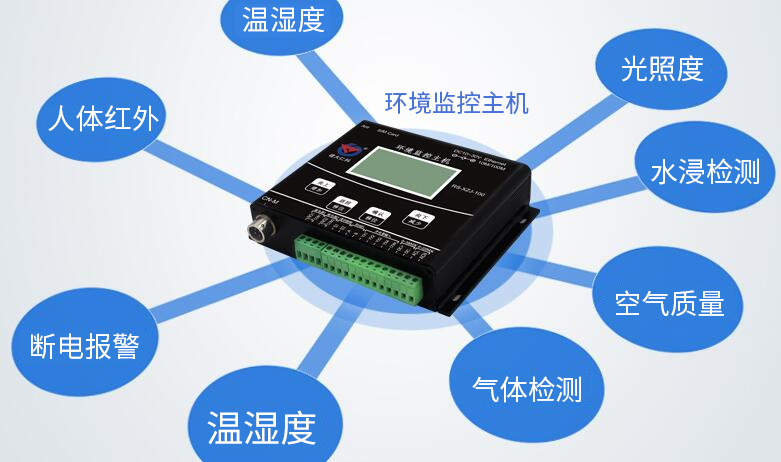

（6）環境監控主機
該設備是一款多功能監控主機，通過 RS485 接口將數碼管溫濕度傳感器接入到環境監控主機，并將數據實時上傳至環境監控云平臺（www.0531yun.cn）。
該設備支持 4G、以太網、RS485 有線等任一方式上傳數據；
強大的脫機短信報警功能，報警內容可自定義(功能選配)；
大屏中文液晶顯示，界面簡潔友好；
內置數據存儲，可存儲 52 萬條記錄；
可自動識別 RS485 接口從設備是否工作正常。
（7）環境監控云平臺
環境監控云平臺是網頁端在線監控平臺，可以通過賬號密碼在不同終端登錄，實現對水泵房內各監測點位置、設備類型的實時監測，還可以通過手機、Pad、計算機等信息終端向管理者推送實時監測信息、歷史數據曲線查看、報警信息，方便工作人員及時維護，提高其穩定性和可靠性。

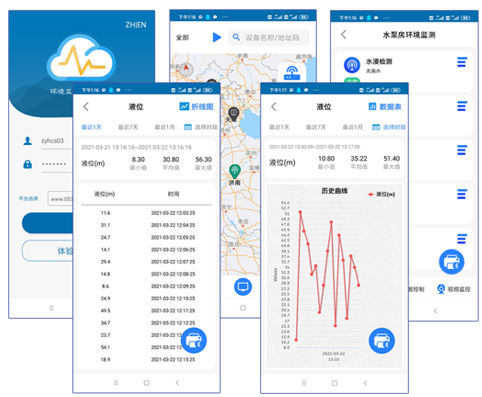

（8）云控通APP
為方便移動端用戶監測數據，我司自主研發推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼選擇登錄云平臺賬號查看該賬號內設備狀態，可一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
三、具備的功能
（1）實時監測：該方案可實時監測各個監測點的數據。
（2）超限告警：當監測到任何數值超限時，平臺會立刻以界面報警、電話報警、短信報警、郵件報警等方式提醒管理人員，并進行事件記錄，供調用和分析。
（3）歷史數據查詢：可查詢轄區內一個或多個監測站點的歷史數據。根據需要選擇相應的站點、時間范圍和數據類型（小時數據、日數據、月數據、季數據）進行查詢。列表顯示具體數據，支持導出和對比分析。
（4）電子地圖：地圖實時顯示設備位置、在線狀態及部分數據信息。
（5）賬號分級管理：支持賬號分級管理，主賬號下可分配多個子賬號，賬號等級不同，權限不同。
（6）移動監管：支持手機客戶端實時查看數據，實現監管人員遠程監管和數據隨時隨地查看。
