小區廣場噪聲監測系統方案

一、方案概述

1.1 方案背景

城市的噪聲水平,與百姓生活質量和健康息息相關,其中由各種商業活動、休閑娛樂(商家促銷喇叭聲、KTV聲音、廣場舞音樂等)所帶來的社會噪聲位列噪聲污染排行榜之首。研究表明,過度暴露在噪聲污染中,不僅會影響心理健康,也會增加患心臟病等疾病的風險。如何解決社會發展與噪聲之間的矛盾,構建良好的聲環境,已成為當務之急。

1.2 方案概述

為給城市“降噪”, 呵護市民的安寧,建大仁科推出噪聲揚塵在線監測系統解決方案 ,通過對環境噪聲數值的實時監測與把控,可有效地控制噪聲污染的程度和范圍,強化城市環境噪聲管理,改善城市聲環境質量。

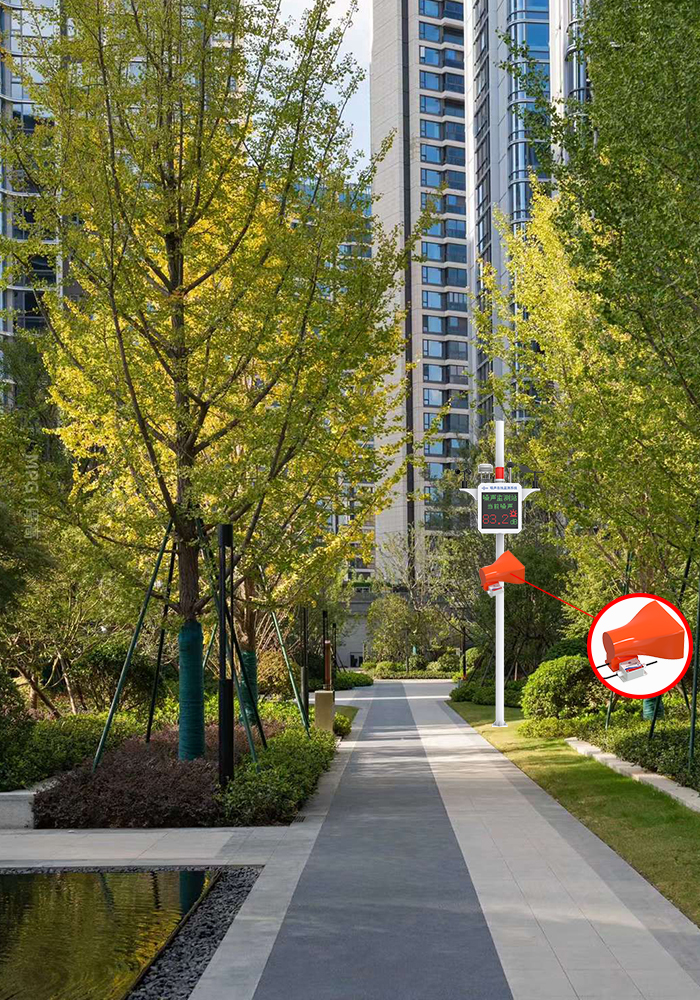

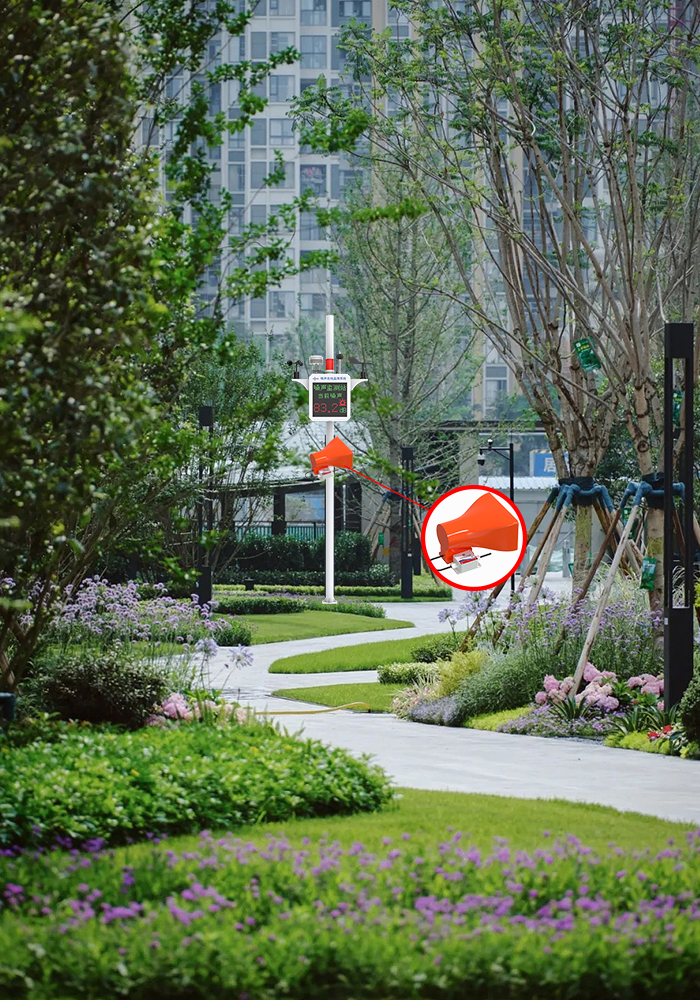

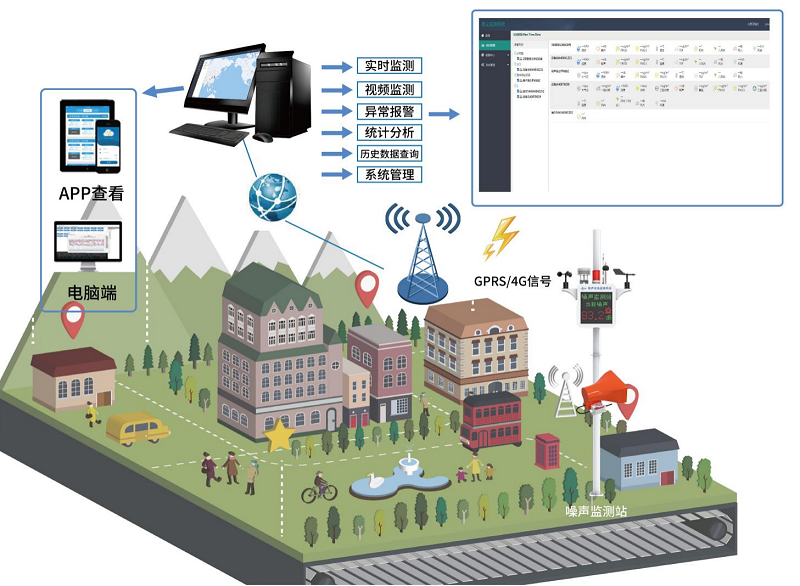

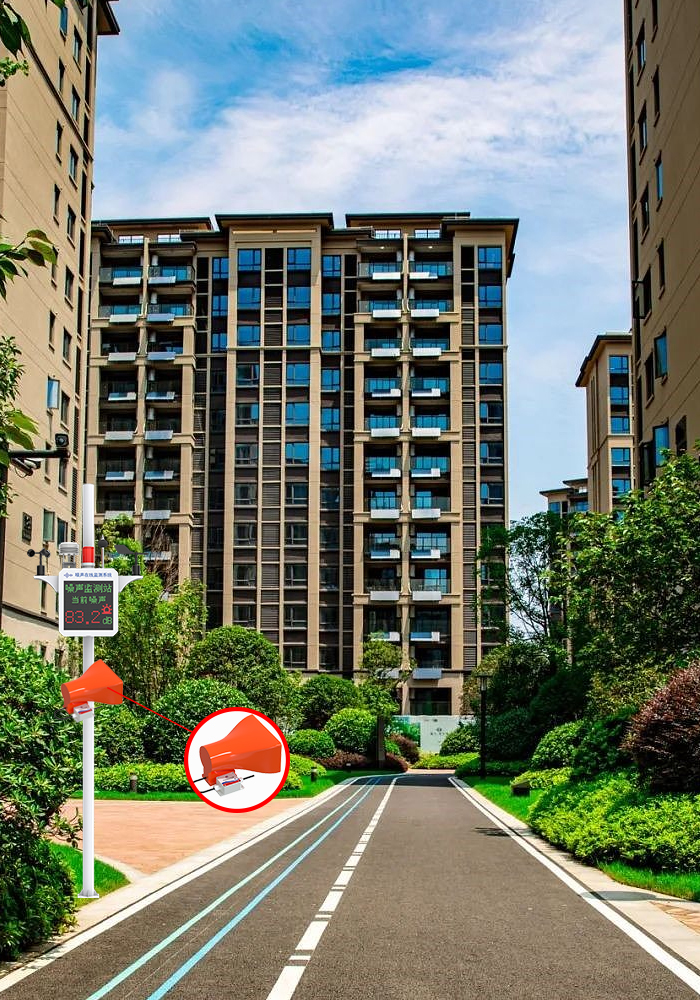

1.3 小區廣場噪聲監測系統拓撲圖

二、方案簡介

2.1 系統組成

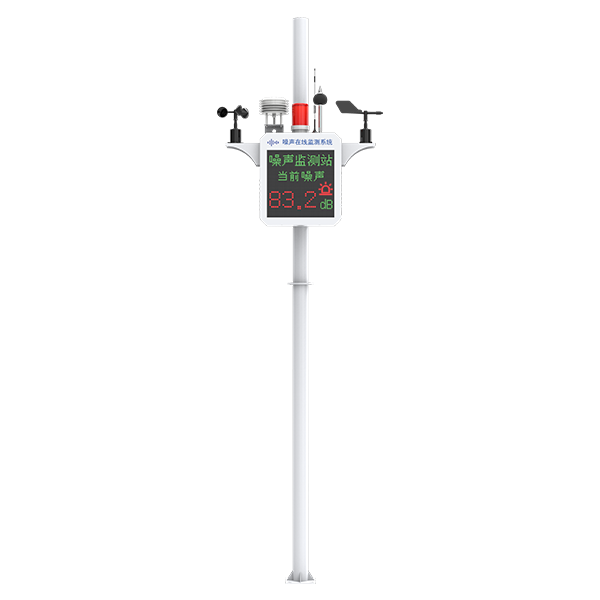

2.1.1 噪聲監測站

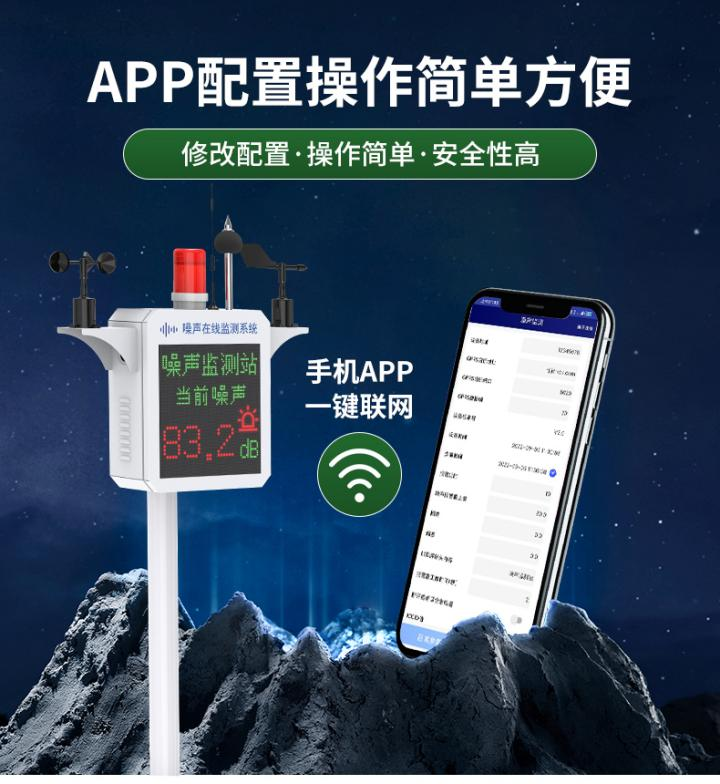

RS-ZSMN噪聲監測站是一款我司標準配置的氣象站分支，主要針對于噪聲監測。

2.1.1.1 功能特點

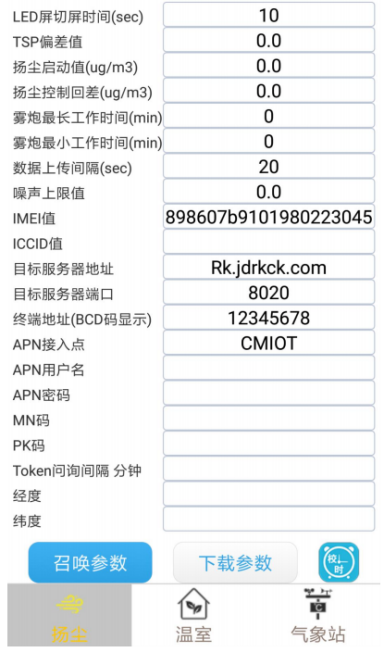

· 1路多功能4G通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺，還可選擇插網線來通過網口上傳。

· 具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件，還可用作外接室外屏（選配）。

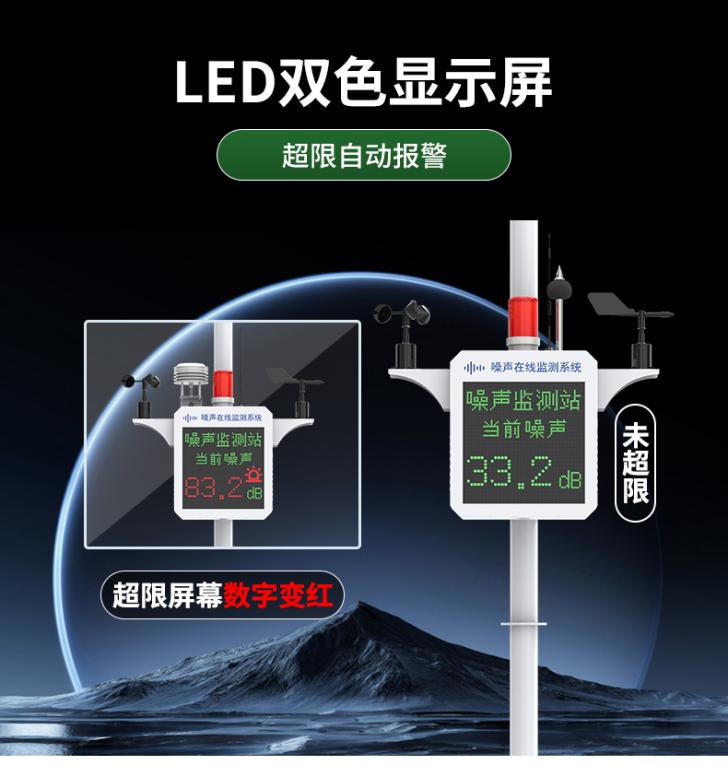

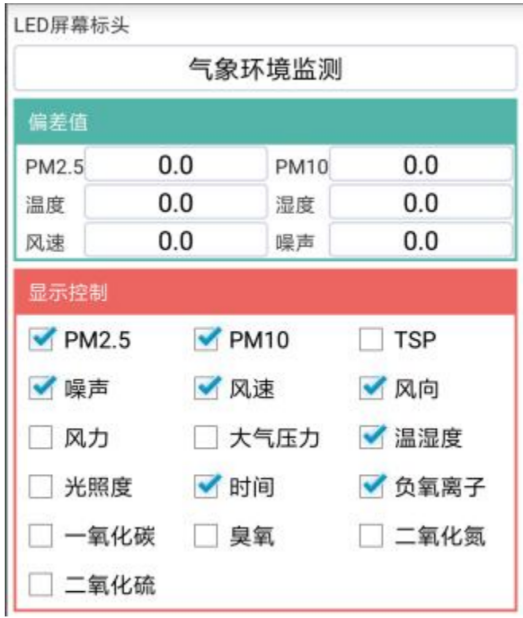

· 1 路室外 LED 雙色顯示屏，默認點陣 64*64。

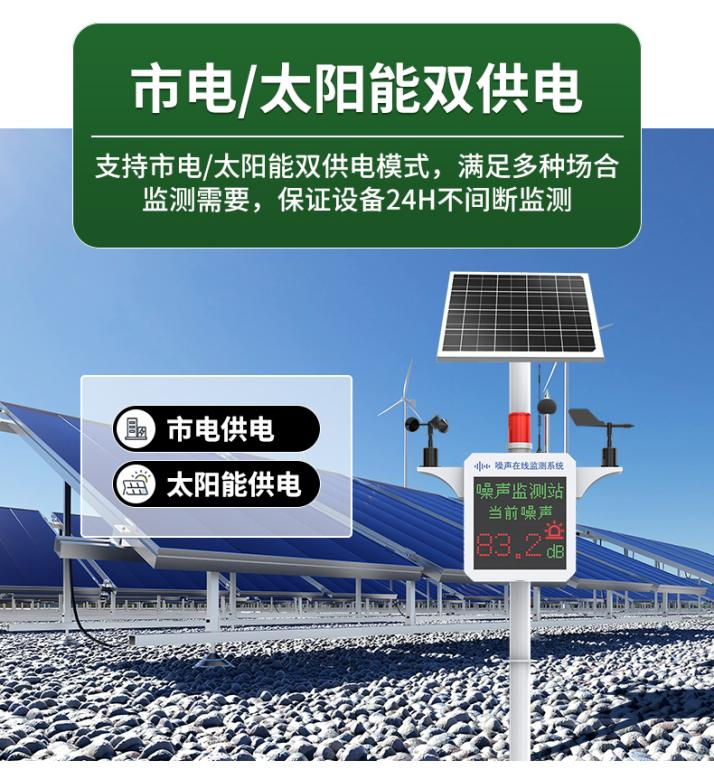

· RTU 支持市電與太陽能雙供電，保證設備在惡劣的情況下也可以正常不間斷工作。

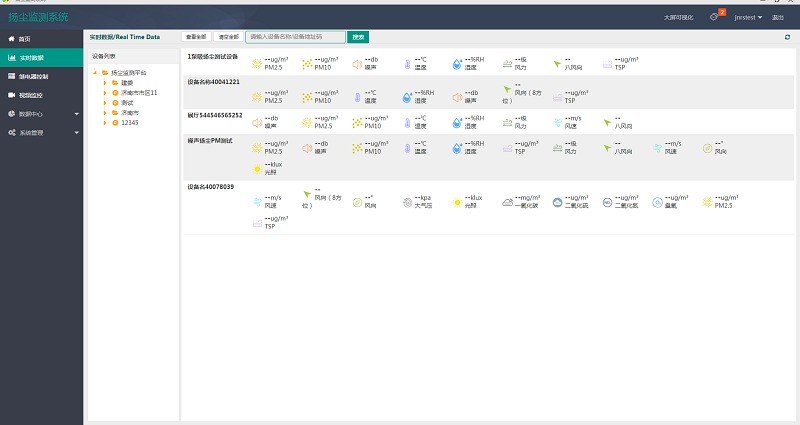

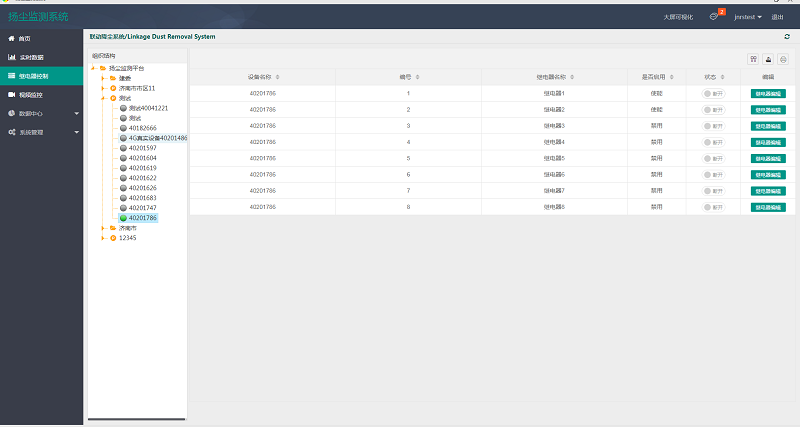

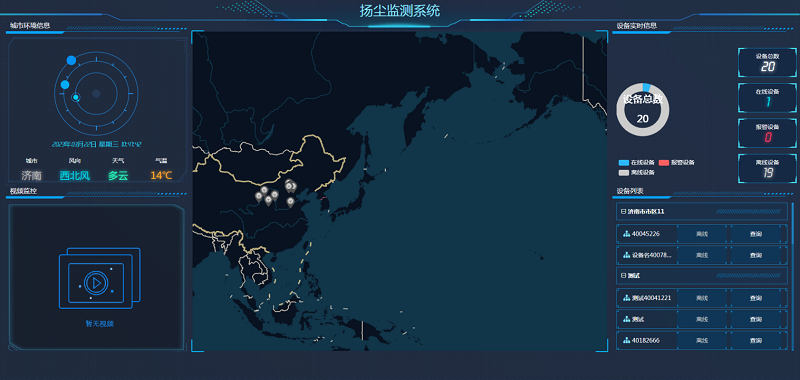

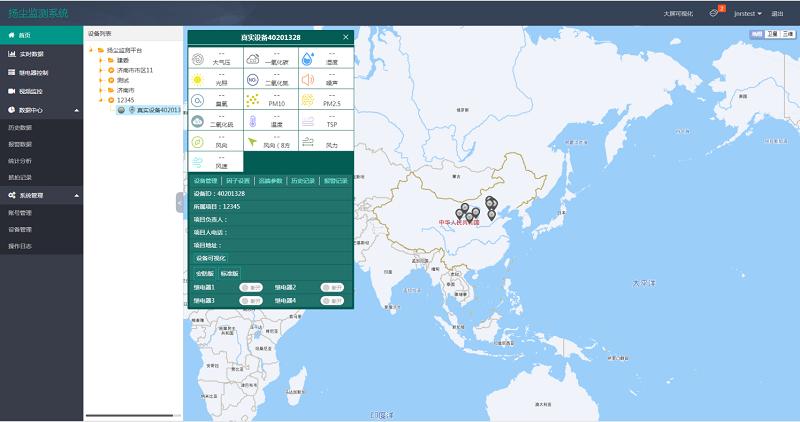

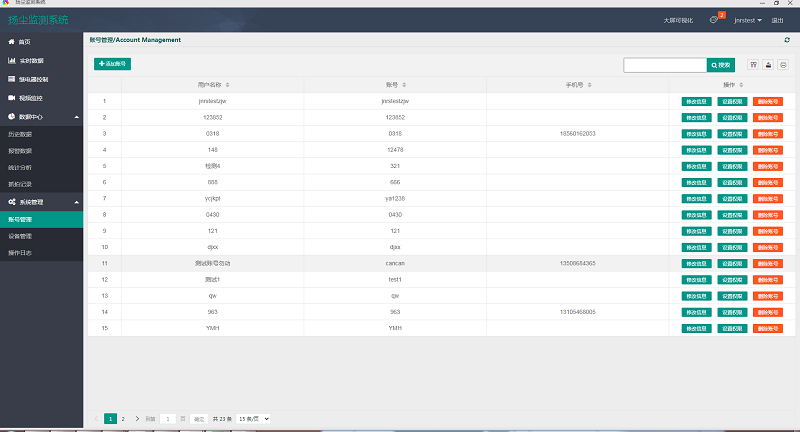

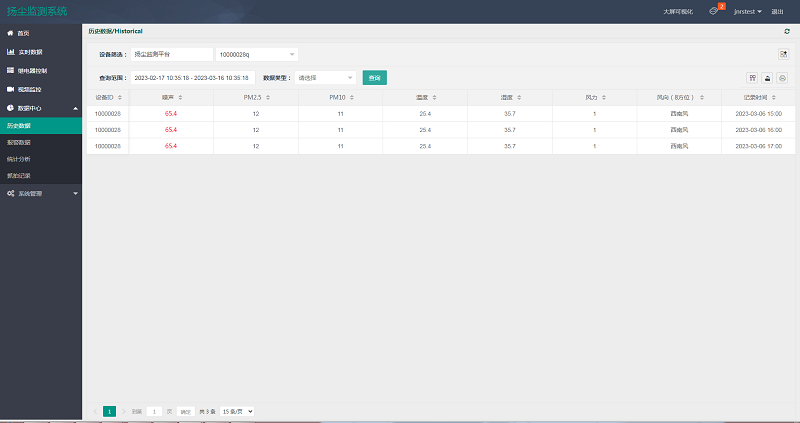

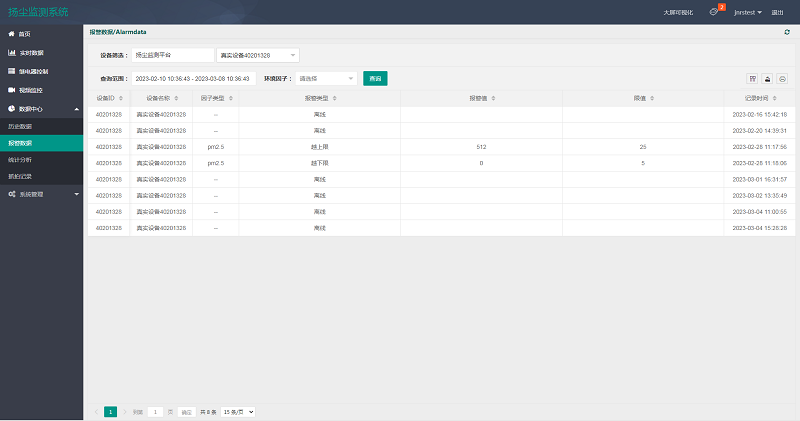

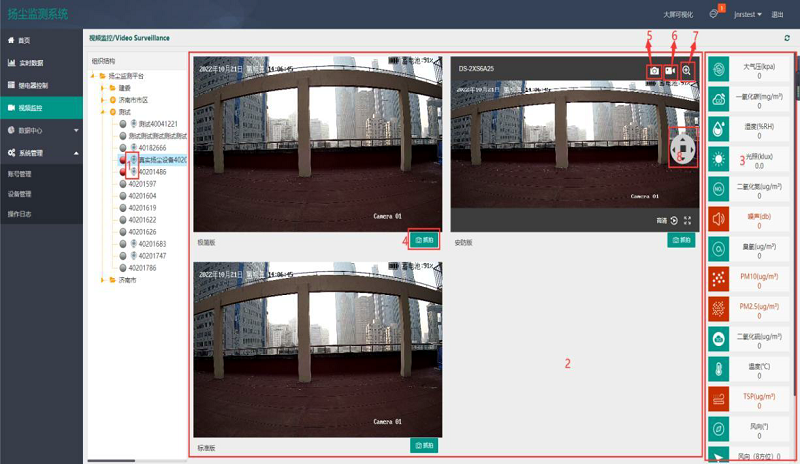

· 設備唯一 8 位地址，易于管理識別，可搭配我司提供的多種軟件平臺。

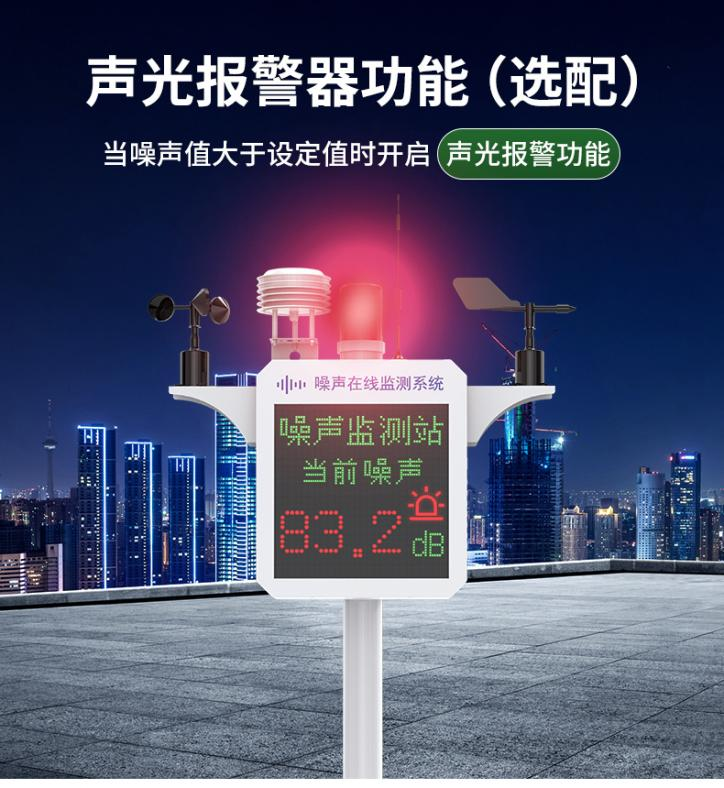

· 2路繼電器輸出，可遠程手動控制，默認關聯聲光報警器。

2.1.1.2 技術參數

參數名稱	范圍或接口	說明
供電	外部電源供電	220V AC 交流電
	雙供電	RTU 支持 220V 市電與太陽能板雙供電（優先市電供電，當市電斷電后太陽能板和蓄電池提供供電，設備正常工作不會間斷）
	4G	通過 4G 方式上傳數據
	RJ45 網口	通過網口方式上傳數據 和 4G 上傳方式無法共存
	ModBus-RTU 從站接口	支持外部設備通過 ModBus-RTU 協議問詢噪聲監測中的數據。
數據采集通信接口	主 RS485 接口	能夠采集 485 接口的變送器的數據，最長通信距離≥2000 米
點陣 LED 屏顯示接口	LED 屏顯示接口	默認搭配 64*64 點陣的室外屏
2 路繼電器輸出	繼電器干接點輸出	繼電器容量：250VAC/30VDC 5A 可用作遠程控制
數據上傳間隔	30s~10000s	數據上傳間隔 30s~10000s 可設（默認 30s）

2.1.1.3 產品選型

RS-						公司代號
	ZSMN-					噪聲監測站
		M1-				固定式膨脹螺絲安裝立桿
		M2-				固定式三腳架安裝立桿
		M6-				1.3m 固定式膨脹螺絲安裝立桿
			LED6464-			220V 供電、帶64*64LED顯示屏
				4G-		4G 上傳
				ETH-		以太網上傳
					FL	長桿式噪聲
					BYH	百葉盒噪聲

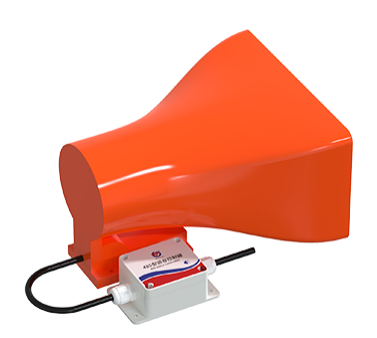

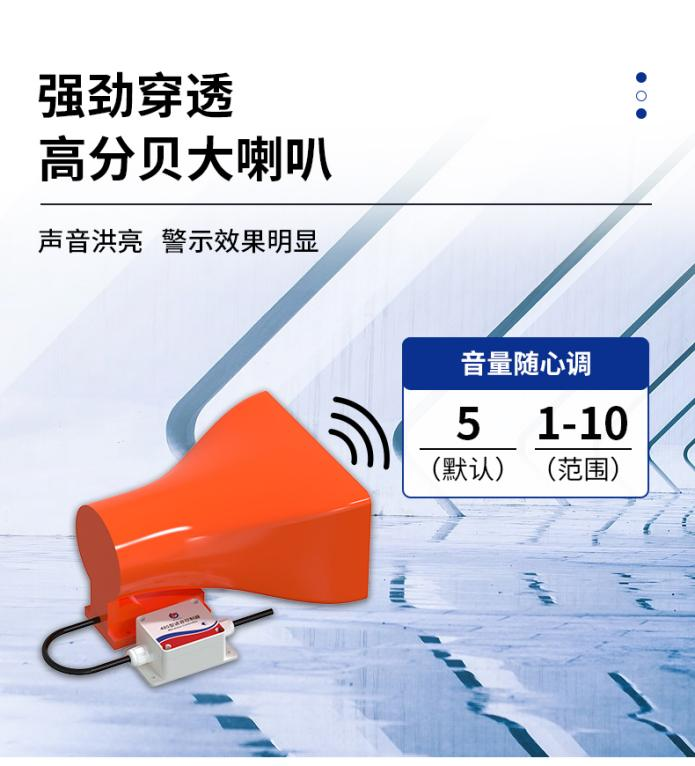

2.1.2 485語音報警器

通過485指令控制有聲喇叭來語音播報，具有調節音量、語速，更改聲音類型等參數的功能。

2.1.2.1 功能特點

· 主站/從站模式通過配置軟件自由切換

· 音量可調節（1-10，默認 5）

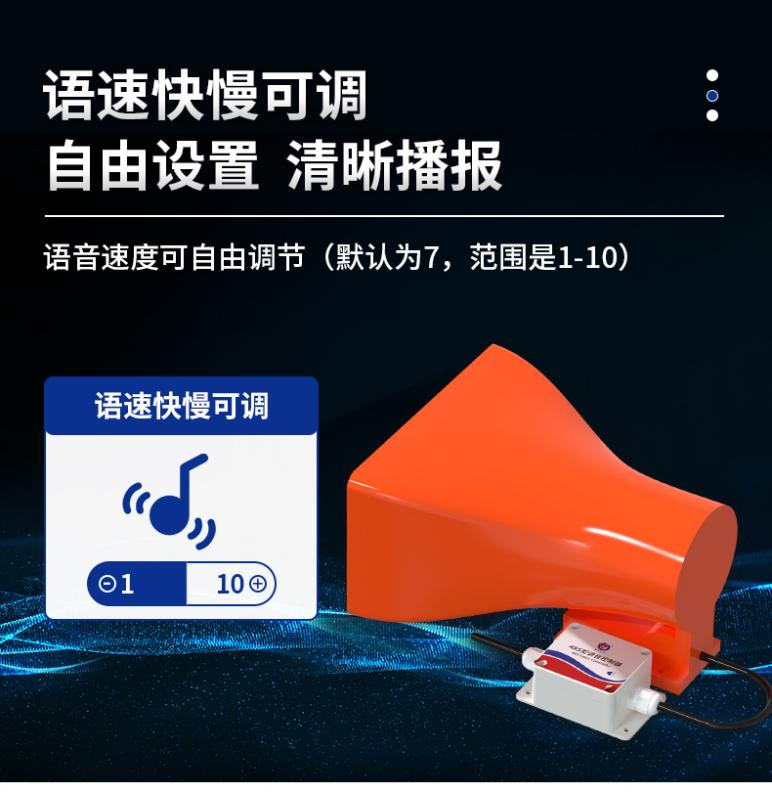

· 語速可調節（1-10，默認 7）

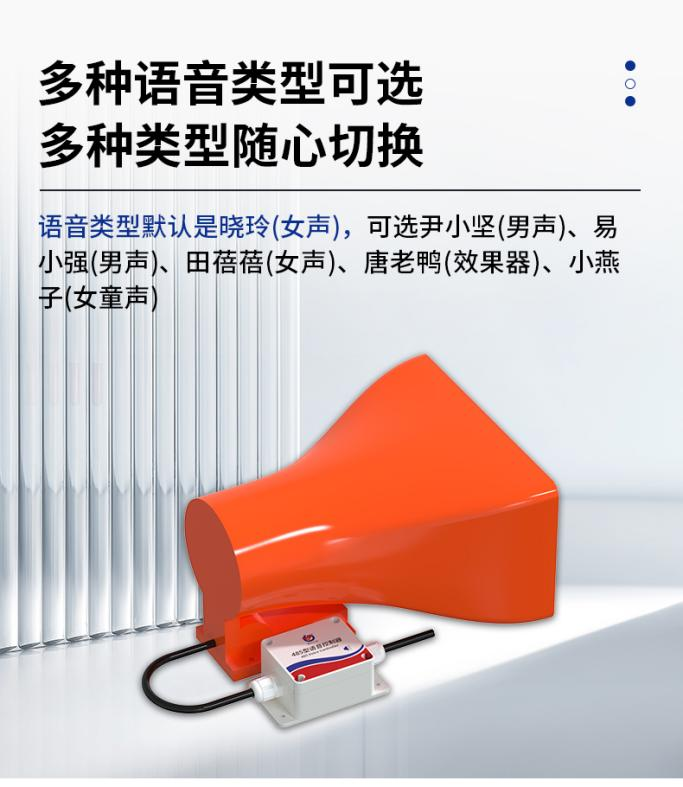

· 聲音類型可調節（詳見寄存器說明）

· 波特率支持范圍大（2400~115200 可選，建議使用 4800 及以上波特率）

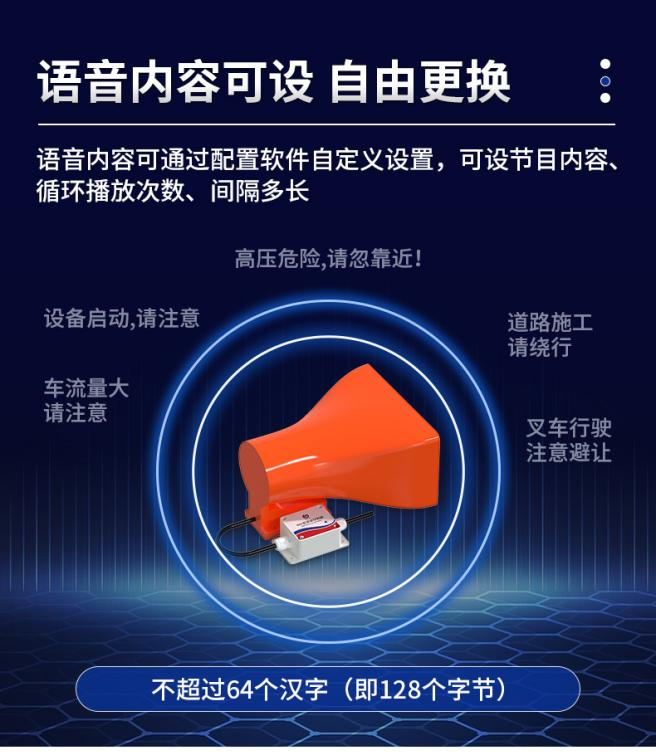

· 語音播報內容支持自定義

2.1.2.2 技術參數

供電	DC 9-26V（建議使用 12V）
功耗	喇叭未工作時 0.024W，喇叭處于工作狀態時最大功耗約 21.2W
使用環境	工作溫度-20℃~+80℃，0%RH~95%RH 非結露
通信接口	RS485；通信波特率：2400-115200
