一、 方案概述
1.1 系統背景
1.1.1 什么是混凝土標準養護室
混凝土標準養護室是一種具備特定溫度濕度 ,于存放混凝土試塊、水泥試塊、砂漿、保溫材料、涂料、結構膠等建筑材料的房間。
1.1.2 什么是混凝土的養護
混凝土的性能主要表現為物理力學性能和耐久性,而物理力學性能主要是混凝土的強度,混凝土強度是一個漸進發展的過程,其發展的程度和速度取決于水泥的水化狀況,而溫度和濕度是影響水泥水化速度和程度的重要因素。因此,混凝士成型后,必須在一定時間內保持適當的溫 度和足夠的濕度,以使水泥充分水化,這就是混凝士的養護。
1.1.3 行業規范
為與國際接軌,國家建設部和國家質量監督檢驗檢疫總局聯合發布了“中華人民共和國國家標準GB/T50081-2019《混凝土物理力學性能試驗方法標準》”,新標準對原標準中標準養護室的溫度和濕度提出了更高的要求,由原來的溫度20+3°C ,濕度為95%以上的標準養護室,修訂為與ISO試驗方法一致的溫度20+2*C。
混凝土養護室溫濕度智能控制儀是專用于混凝土試驗室的養護設備, 符合國家GB/T50081-2019《混凝土物理力學性能試驗方法標準》: 確保混凝土標養室溫度20°C+2°C、相對濕度95%RH以上。
1.2 系統概述
根據以上對養護室溫濕度的要求,需要在較長時間內連續監測溫濕度并進行記錄, - -旦出現異常需要及時采取措施并處理。因此,建大仁科推出混凝土養護室溫濕度監測解決方案,以此節省人工成本、保證數據的真實性并在數據異常時及時處理。混凝土養護室溫濕度監測解決方案由混凝士養護專用溫濕度變送器(模擬型、485型 )、環境監控主機、云平臺三部分組成,溫濕度變送器連接環境監控主機,通過以太網、GPRS/4G方式上傳至云平臺獲取數據,實現電腦、PAD、 手機多終端查看數據。同時,后臺可以設置數據上下限,一旦數據超標,連接主機的聲光報警器將會報警,各平臺也會收到報警推送 ,方便管理者及時對溫濕度進行監控。

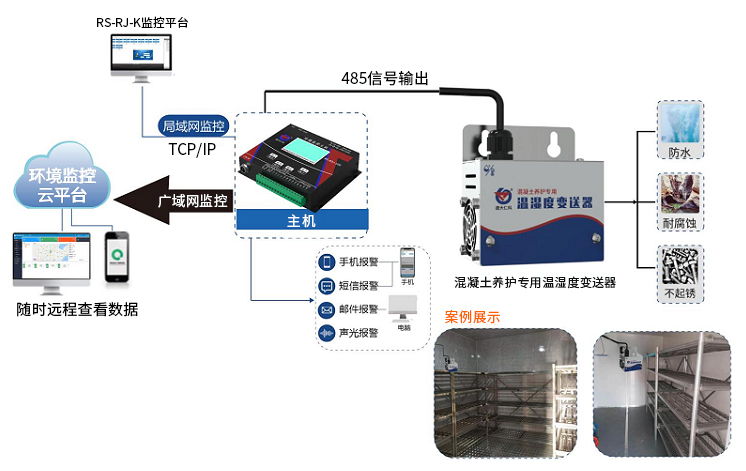

1.3 混凝土養護室溫濕度監測拓撲圖
二、 方案簡介
2.1 系統組成

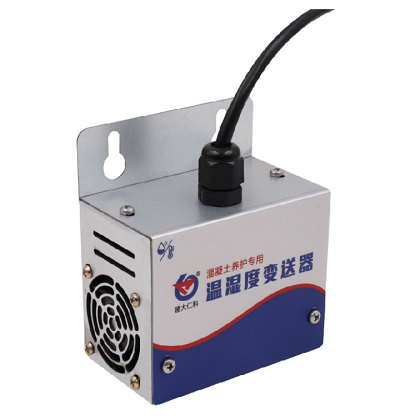

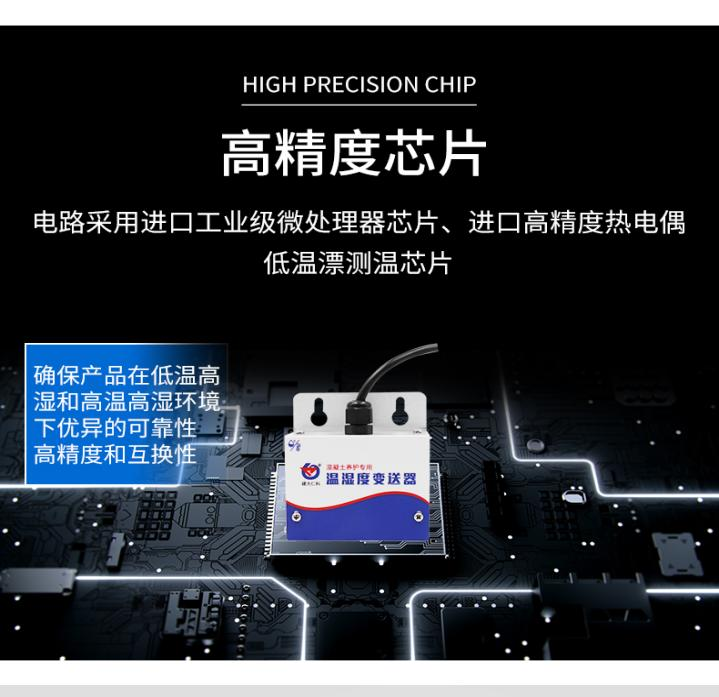

此款產品是我司針對混凝土養護行業所需的高濕度環境研發的一款溫濕度檢測設備，可長時間在相對濕度95%RH以上的混凝土標準養護室中使用。電路采用進口I業級微處理器芯片、進口高精度熱電偶、低溫漂測溫芯片,確保產品在低溫高濕和高溫高濕環境下優異的可靠性、高精度和互換性。

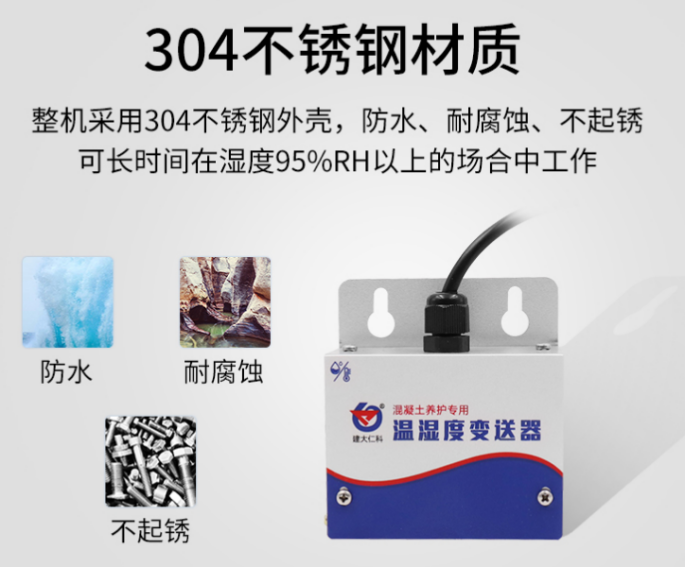

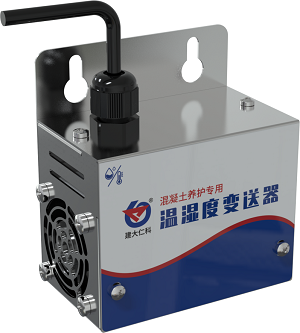

產品使用和維護方便,滿足養護現場安全監測對設備高可靠性的要求。外情采用304不銹鋼材質制作,外觀精美,耐腐蝕,可有效保證傳感器的使用壽命。
2.1.1 模擬器
2.1.1.1 功能特點
● 10~30V 寬電壓范圍供電，規格齊全，安裝方便。
● 采用專用的模擬量電路，適用范圍寬。
● 整機選用 304 不銹鋼材質制成，耐腐蝕，不起銹，外觀精美，保證傳感器使用壽命。
● 可同時適用于四線制與三線制接法。
2.1.1.2 技術參數
|
直流供電（默認） |
DC 10~30V |
|
最大功耗 |
電流輸出 |
2.5w |
|
電壓輸出 |
2.5w |
|
精準度 |
濕度 |
±2%RH（60%RH，25℃） |
|
溫度 |
±0.4℃（25℃） |
|
變送器電路工作溫濕度 |
-40℃~60℃，0~100%RH |
|
溫濕度刷新時間 |
1s |
|
防護等級 |
IP65 |
|
長期穩定性 |
濕度 |
≤1%RH/y |
|
溫度 |
≤0.1℃/y |
|
響應時間 |
濕度 |
≤8s（1m/s 風速） |
|
溫度 |
≤25s（1m/s 風速） |
|
輸出信號 |
電流輸出 |
4~20mA |
|
電壓輸出 |
0~5V/0~10V |
|
負載能力 |
電流輸出 |
≤600Ω |
|
電壓輸出 |
輸出電阻≤250Ω |
|
安裝方式 |
壁掛式 |
|
開孔尺寸 |
50mm |
|
打孔尺寸 |
5mm |
2.1.1.3 產品選型
|
RS- |
|
公司代號 |
|
|
WS- |
|
溫濕度變送器 |
|
|
I20- |
|
4~20mA 電流輸出 |
|
V05- |
|
0~5V 電壓輸出 |
|
V10- |
|
0~10V 電壓輸出 |
|
|
F |
殼體 |
2.1.1.4 接線說明

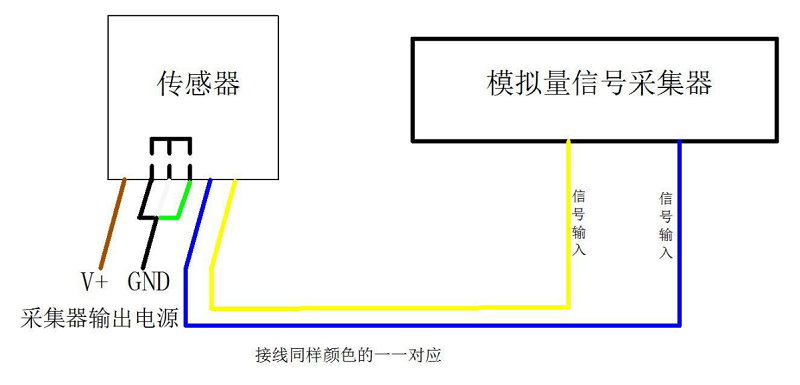

四線制接法示意圖

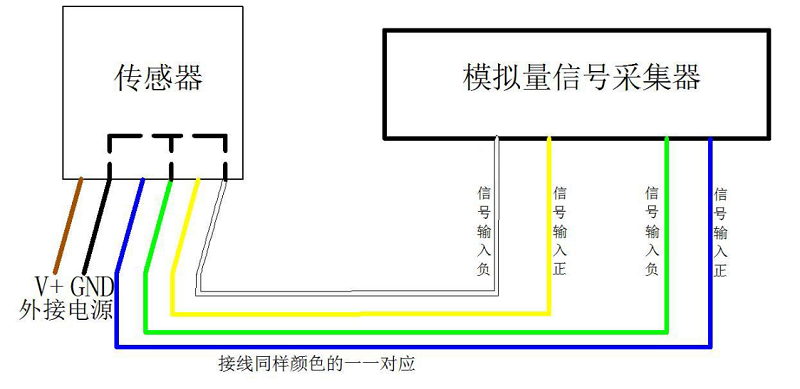

三線制接法示意圖
2.1.2 485型
2.1.2.1 功能特點
●10~30V寬電壓范圍供電 ,規格齊全,安裝方便。
●采用專用的485電路 ,通信穩定。
●整機選用304不銹鋼材質制成 ,耐腐蝕,不起銹,外觀精美,保證傳感器使用壽命。
2.1.2.2 技術參數
|
直流供電（默認） |
DC 10~30V |
|
最大功耗 |
1.5w |
|
精準度 |
濕度 |
±2%RH（60%RH，25℃） |
|
溫度 |
±0.4℃（25℃） |
|
變送器電路工作溫濕度 |
-40℃~+60℃，0%RH~100%RH |
|
溫濕度刷新時間 |
1s |
|
長期穩定性 |
濕度 |
≤1%RH/y |
|
溫度 |
≤0.1℃/y |
|
響應時間 |
濕度 |
≤4s（1m/s 風速） |
|
溫度 |
≤15s（1m/s 風速） |
|
輸出信號 |
電流輸出 |
4~20mA |
|
電壓輸出 |
0~5V/0~10V |
|
防護等級 |
IP65 |
|
輸出信號 |
RS485 輸出（標準 Modbus-RTU 協議） |
|
設備通信參數 |
默認地址碼 1，默認波特率 4800（可通過配置軟件修改） |
|
安裝方式 |
壁掛式 |
|
開孔尺寸 |
50mm |
|
打孔尺寸 |
5mm |
2.1.2.3 產品選型
|
RS- |
|
公司代號 |
|
|
WS- |
|
溫濕度變送器 |
|
|
N01- |
|
485 方式 |
|
|
F |
殼體 |

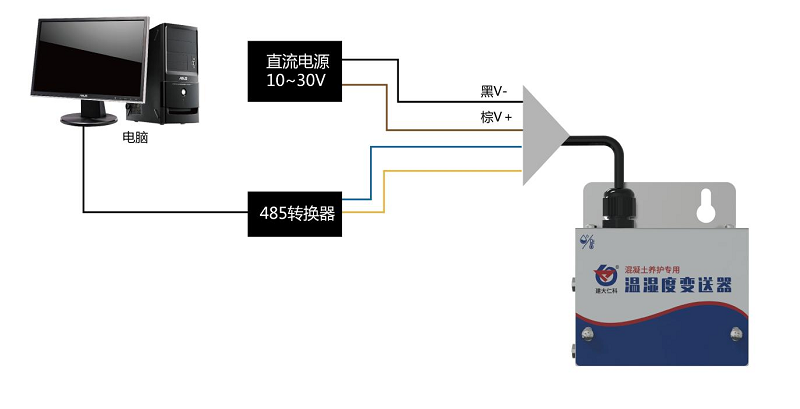

2.1.2.4 接線說明
2.1.3 環境監控主機

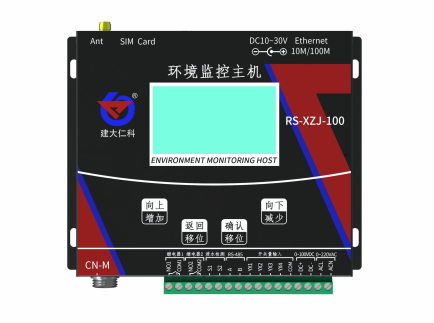

環境監控主機RS-XZJ-100-Y- *是我司為機房、倉庫等環境監控的場所研發的一款多功能監控主機,通過RS 485接口可將我司所有的RS485型的變送器(溫濕度、水浸、斷電檢測、煙感等)接入到環境監控主機,并將數據實時上傳至我司提供的云平臺( www.0531yun. cn或iot.0531yun. cn )或客戶自己的服務器。
該設備支持GPRS (可選4G)、以太網、RS485有線等任一方式上傳數據,用戶可根據實際使用需求選擇相應子型號產品。設備內置大屏液晶,界面友好易操作,同時該主機能夠外接1臺最大1024*256點陣的LED屏。設備超限,屏幕輪顯報警通道以及報警實時數據,內置實時時鐘,可顯示實時數據和系統時間。
2.1.3.1 環境監控主機功能特點
●具有 1 路 ModBus-RTU 主站接口可接入我司所有類型的 485 變送器例如：風速、風 向、空氣質量、土壤水分等變送器。
●1 路 RJ45 網口，可將監測數據上傳至遠端監控軟件平臺。
●1 路多功能 4G 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺。
●強大的脫機短信報警功能，報警內容可自定義(功能選配)。
●具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態 軟件。
●大屏中文液晶顯示，界面簡潔友好。

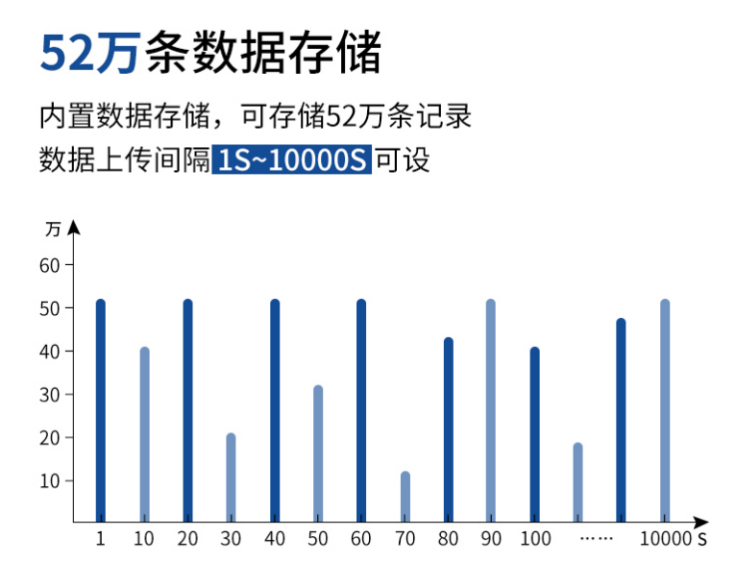

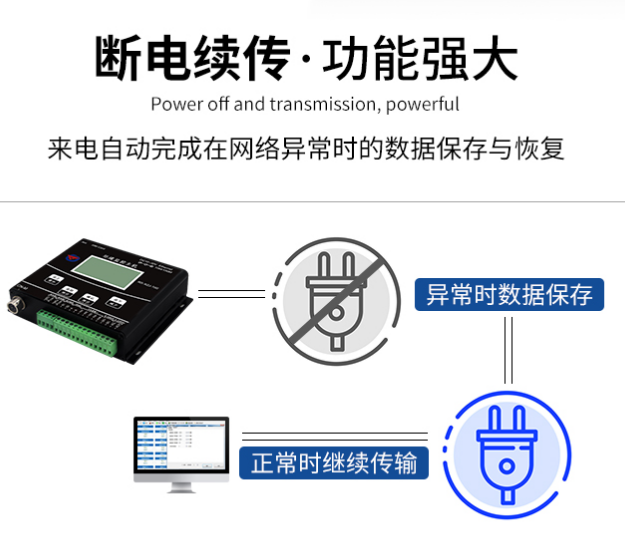

●內置數據存儲，可存儲 52 萬條記錄。
●帶有 1 路浸水檢測功能可外接漏水電極也可外接漏水繩，最長 30 米。
●帶有 1 路 0~220V 交流電壓輸入檢測，可用于市電斷電報警。
●帶有 1 路 0~100V 直流電壓輸入檢測，可用于檢測蓄電池電壓。
●帶有 4 路開關量輸入檢測，可外接門禁等開關量信號，其中第 4 路可用作外接翻斗式雨量計。
●可外接 1 路室外 LED 單色顯示屏，支持最大點陣數 1024*256。
●設備超限，屏幕輪顯報警通道以及報警實時數據。
●帶有 2 路報警繼電器觸點輸出，可外接聲光報警器。
●可自動識別 RS485 接口從設備是否工作正常。
●直流 10~30V 寬電壓供電。
●設備唯一 8 位地址，易于管理識別，可搭配我司提供的多種軟件平臺。
2.1.3.3 環境監控主機技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
通信接口 |
RJ45 網口 |
通過網口方式上傳數據 |
|
|
4G |
中國移動、中國聯通或中國電信的 手機網絡（中國電信無短信功能） |
|
RS-485 從站接口 |
通過 RS-485 上傳數據（可選擇規 約） |
|
LED 屏顯示接口 |
支持最大點陣數 1024*256 的單色 LED 顯示屏（可選擇規約） |
|
1 路直流電壓采集 |
采集量程 0-100V |
采集精度±0.1V，輸入阻抗≥100K |
|
1 路水浸檢測信號 |
可進行漏水檢測 |
標配漏水電極，用戶也可選漏水 繩，最長可達 30 米 |
|
4 路開關量信號輸入 |
可檢測干接點通斷狀態 |
外接無源干接點，響應時間≤0.2s |
|
2 路繼電器輸出 |
繼電器干接點輸出 |
繼電器容量：250VAC/30VDC 3A 本繼電器可關聯到任意通道的上下 限，用作報警或自動控制 |
|
1 路翻斗式雨 量計脈沖信號 輸入 |
采集磁開關脈沖信號進行雨量計 量 |
默認脈沖當量：0.2mm 可上傳瞬時雨量（最近一分鐘）、 當前雨量（本日 00:00 至當前）、 昨日雨量（昨日 00:00-24:00）及永久累計雨量值 （默認采用第四路開關量作為雨量 計輸入） |
|
數據上傳間隔 |
1s~10000s |
數據上傳間隔1s~10000s可設 |
|
內置存儲容量 |
52萬條 |
內置存儲，最多可存儲52萬條 |
|
主從RS485接口通信距離 |
≥2000米 |
采用0.5平方的RVV線纜最遠通信距離可達2000米 |
|
供電范圍 |
DC10~30V |
直流寬電壓供電注：4G版最大功耗約為1.51w，不帶4G版最大功耗約為1.39w |
三、綜合環境監控云平臺
3.1 概述

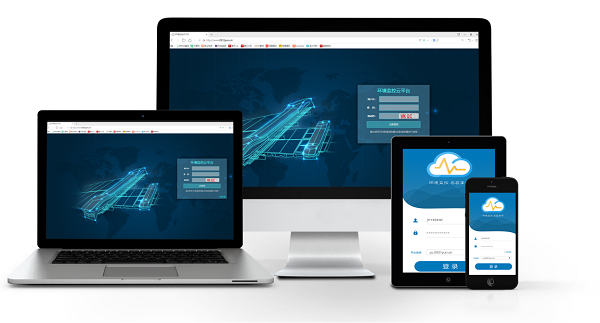

環境監控云平臺是我司旨在為用戶提供便捷的服務而專門]開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司所有網絡型設備?？蛻魺o需再自行架設服務器，省去了服務器的維護費用，無需具備公網IP或者域名解析服務。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。
公司云平臺免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號?？蛻艨蓱{賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。
3.2 功能介紹
3.2.1 數據實時監控

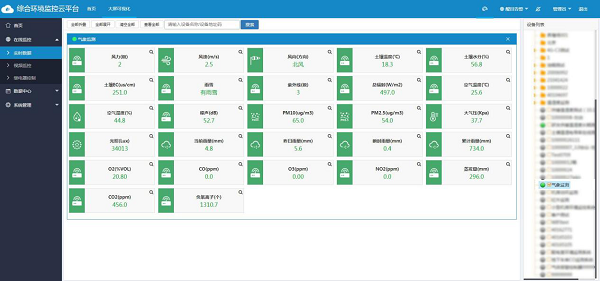

平臺支持實時查看所氣體檢測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

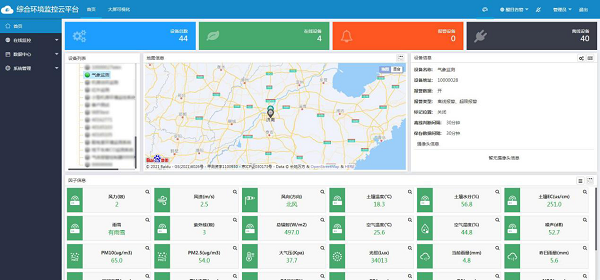

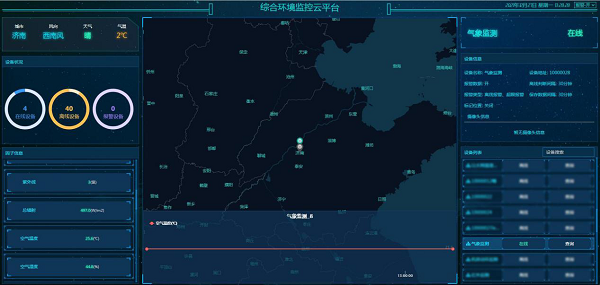

【首頁數據展示】
【列表展示】
3.2.2 實時地圖顯示

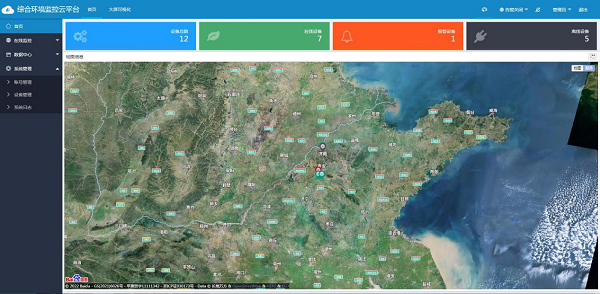

系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
3.2.3 超限告警

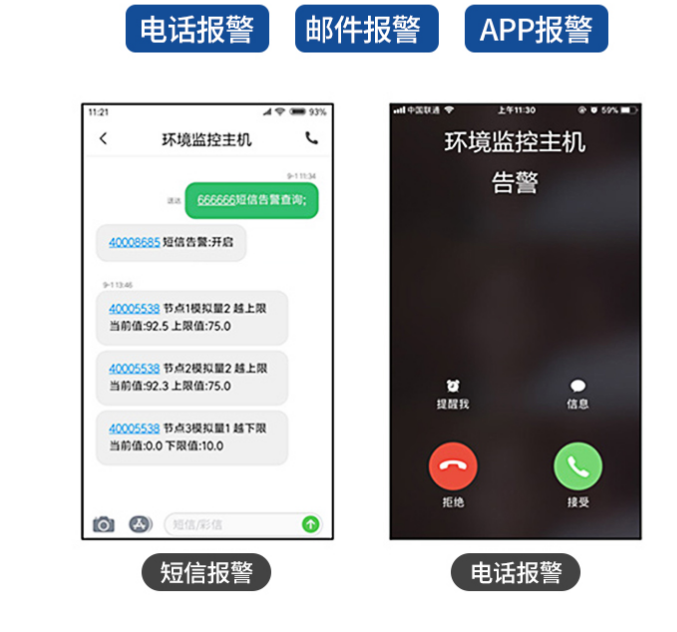

當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。

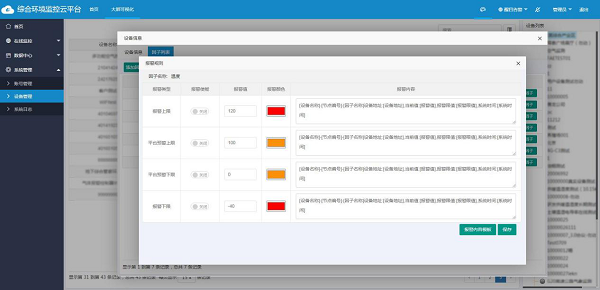

支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。
3.2.4 視頻監控

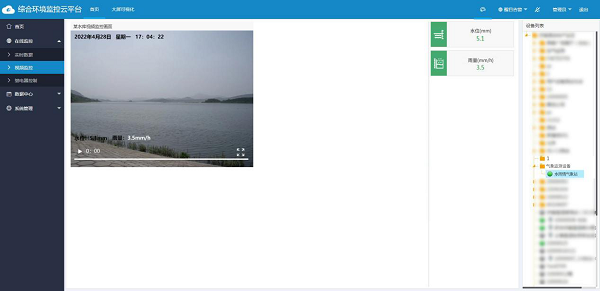

全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
3.2.5 歷史數據查詢、導出

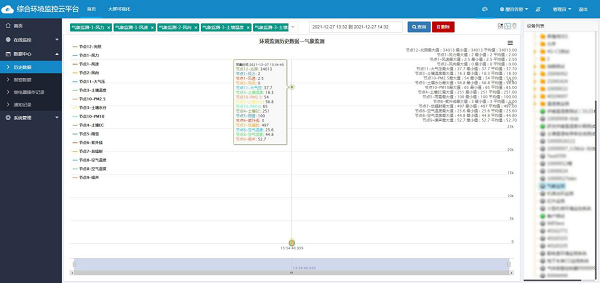

可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

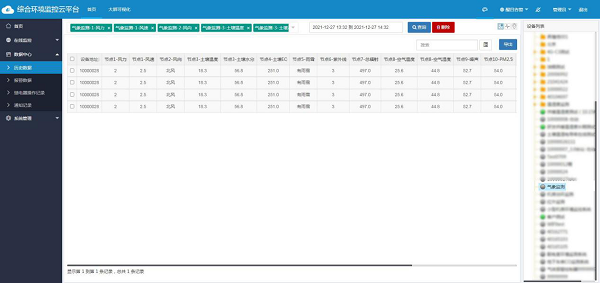

【歷史數據列表查看】
【歷史數據曲線查看】

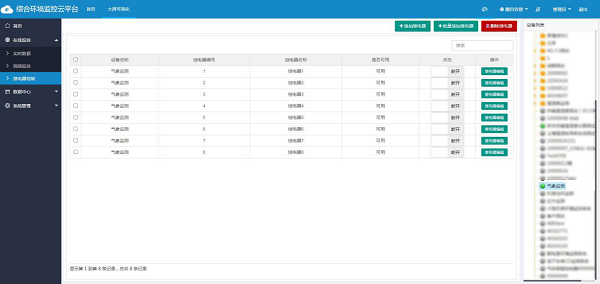

3.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。
3.2.7 系統管理

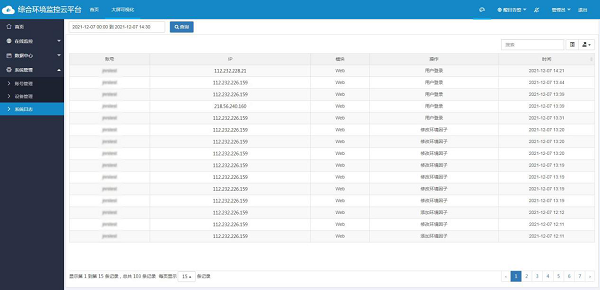

平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
3.2.8 賬號分級

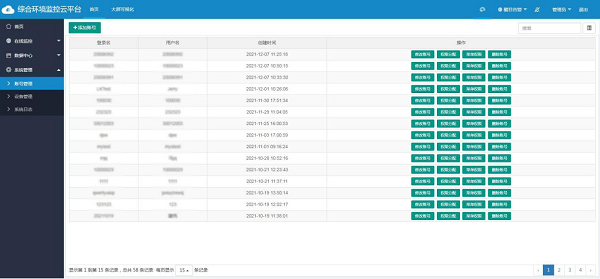

支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號管理】
3.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
3.2.10流量卡預警功能

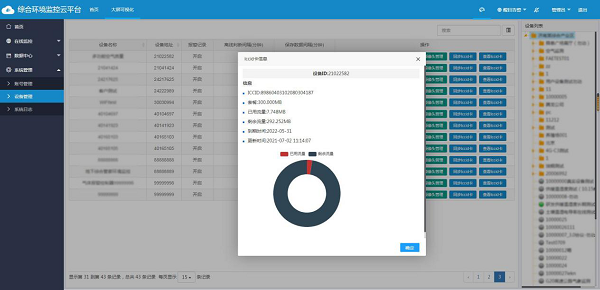

實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

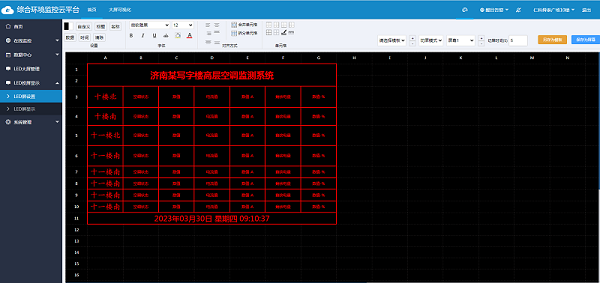

3.2.11大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現水位、降雨量等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
3.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
3.2.13千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。

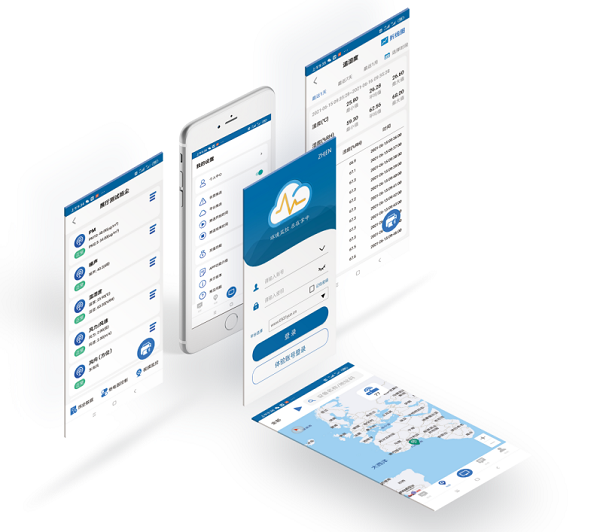

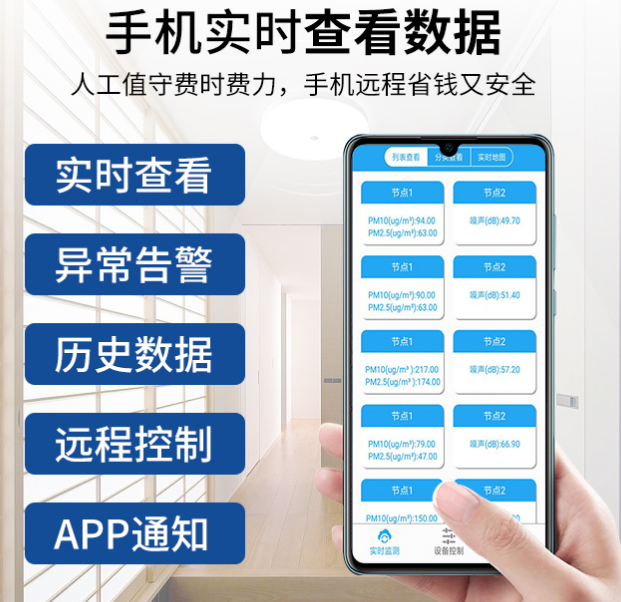

3.3手機APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
