一、 項目概述
1.1 系統背景
隨著科學技術的發展,許多I業產品的生產和加工對生產環境車間中的粉塵濃度提出了極高的要求。這需要生產環境隨著科學技術的發展,許多工業產品的生產和加工對生產環境車間中的無菌提出了極高的要求。
需要通過無線傳輸?shù)姆绞絹肀O(jiān)測，數據在平臺上進行查看和管理，在數據異常時可進行報警提示。
1.2 系統概述
無菌車間環境溫濕度監測該溫濕度看板電路采用進口工業級微處理器芯片、進口高精度傳感器，確保產品優異的 可靠性、高精度和互換性。本產品采用鋁合金邊框，高品質亞克力面板，外觀美觀大方。采用大尺寸紅光高亮數碼管，白天黑夜乃至強光下都可清晰顯示。產品可選壁掛，懸掛安裝， 可適用于多種現場環境安裝。在實驗室、建筑工地、工廠車間、大棚種植、倉庫、酒窖、冷庫、機房監控系統、污水處理、醫療衛生監控、智能家居等領域廣泛應用。
本系列產品充分利用已架設好的WIFI 通訊網絡實現數據采集和傳輸，達到溫濕度數據 集中監控的目的，可大大減少施工量，提高施工效率和維護成本。
數據可上傳至我司免費的本地以及云平臺，可通過網頁端，本地端、微信公眾號、手機APP進行查看數據，且可以短信、語音、郵件、微信公眾號推送超限報警，設備離線等重 要通知，而且可以儲存歷史數據、報警數據，自由分配查看數據權限等功能，實現對現場環 境溫濕度的智能監測。

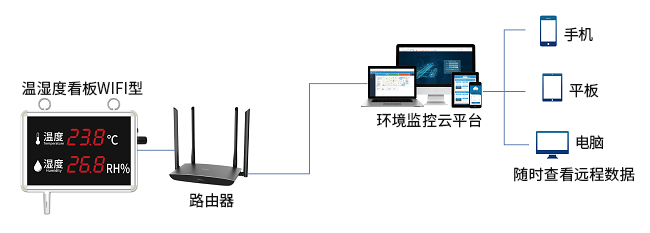

1.3 無菌車間環境溫濕度監測拓?fù)鋱D
二、 項目介紹

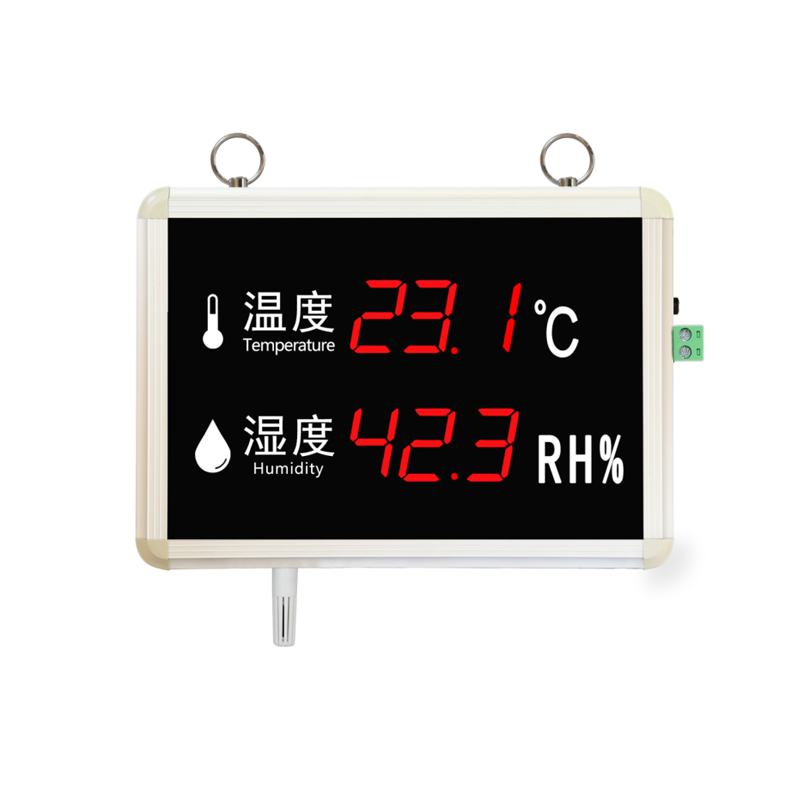

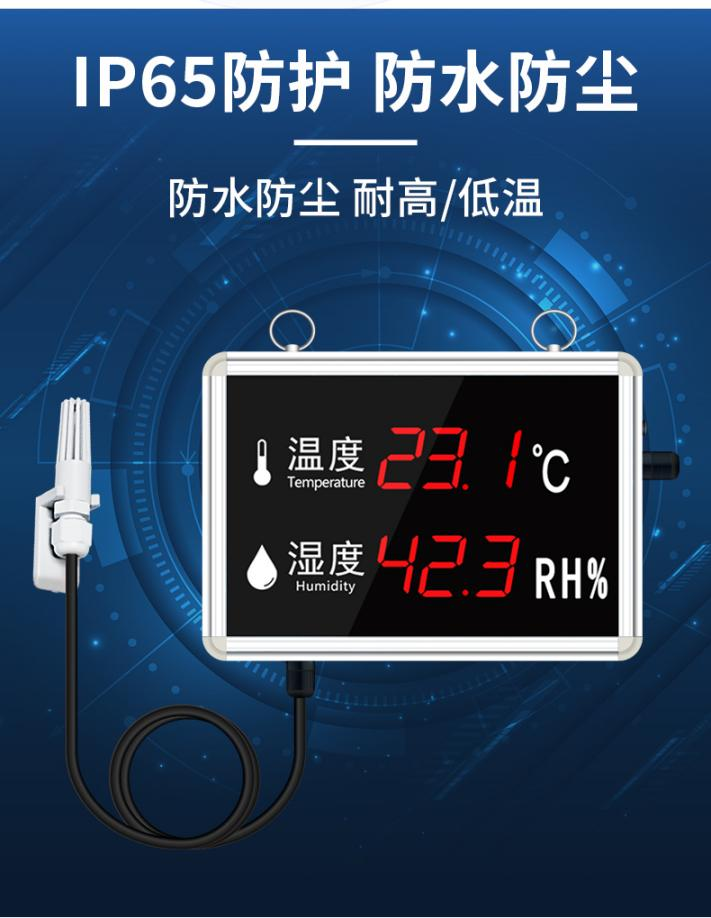

2.1 溫濕度看板WIFI型
本產品采用鋁合金邊框，高品質亞克力面板，外觀美觀大方，可連續監測溫濕度變化，并通過面板上實時顯示。
2.1.1 功能特點
· 采用進口傳感器，溫度精度可達±0.4℃，濕度精度可達±2%RH，性能穩定可靠。
· 采用大尺寸紅光高亮數碼管，白天黑夜乃至強光下都可清晰顯示。
· 邊框采用高硬鋁合金，牢固可靠。

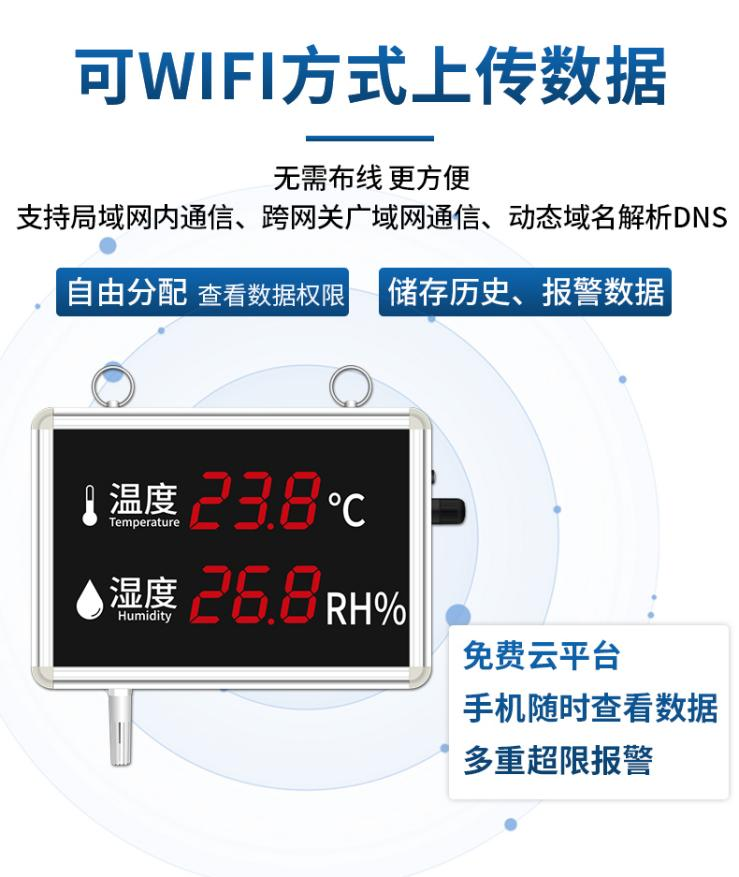

· 通過 WIFI 方式上傳數據，支持局域網內通信、跨網關廣域網通信，支持二次開發。
· 支持動態域名解析 DNS。
· 10-30V 直流寬電壓供電。
· 數據可上傳至我司免費本地以及云平臺，可通過網頁端，本地端、微信公眾號、手機 APP 進行查看數據，超限以及設備離線時可通過多種方式推送消息。
· 可進行報警的上下限值及回差值設置。

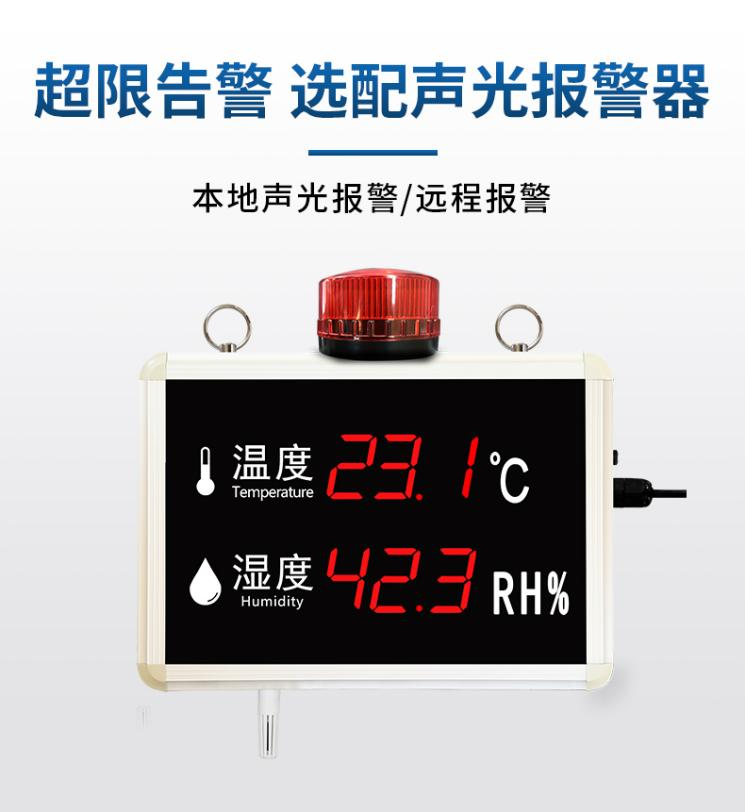

· 超限可通過聲光報警報警（選配）

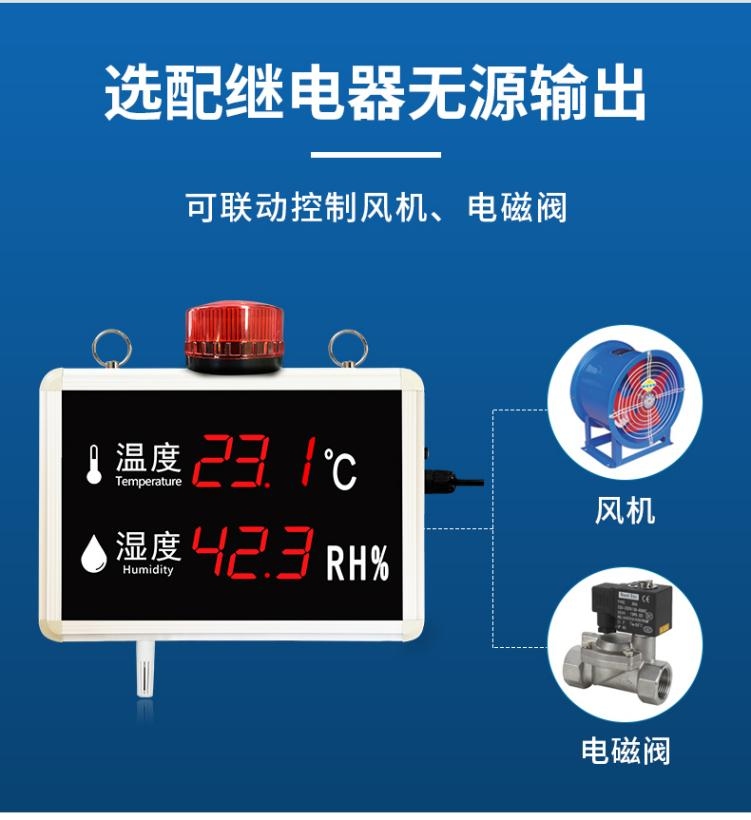

· 具有 1 路無源常開觸點，可任意關聯報警事項輸出（選配）
2.1.2 技術參數
|
直流供電（默認） |
DC 10-30V |
|
最大功耗 |
0.96W |
|
A 準精度 |
濕度 |
±2%RH(60%RH,25℃) |
|
溫度 |
±0.4℃（25℃） |
|
B 準精度 （默認） |
濕度 |
±3%RH(60%RH,25℃) |
|
溫度 |
±0.5℃（25℃） |
|
變送器電路工作溫度 |
-40℃~+60℃，0%RH~80%RH |
|
探頭工作溫度 |
-40℃~+120℃ 默認：-40℃~+80℃ |
|
探頭工作濕度 |
0%RH-100%RH |
|
溫度顯示分辨率 |
0.1℃ |
|
濕度顯示分辨率 |
0.1%RH |
|
溫濕度刷新時間 |
1s |
|
長期穩定性 |
濕度 |
≤1%RH/y |
|
溫度 |
≤0.1℃/y |
|
響應時間 |
濕度 |
≤8s(1m/s 風速) |
|
溫度 |
≤25s(1m/s 風速) |
|
輸出信號 |
WIFI（2.4GHz） |
|
繼電器帶負載能力 |
30V DC /250V AC 5A |
|
安裝方式 |
壁掛或懸掛 |
2.1.3 產品選型
|
RS- |
|
公司代號 |
|
|
WS- |
|
溫濕度變送器 |
|
|
WIFI- |
|
WIFI 型 |
|
|
K1- |
|
看板外殼 |
|
K1A- |
|
帶聲光報警器看板外殼 |
|
K1R- |
|
帶繼電器看板外殼（繼電器無源輸出） |
|
|
4 |
內置精裝探頭 |
|
5 |
外延精裝探頭 |

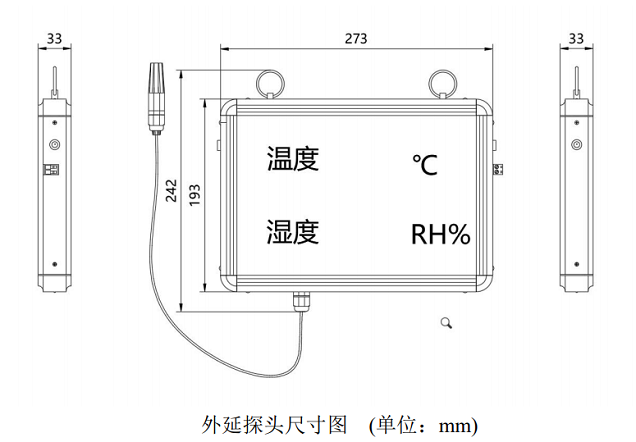

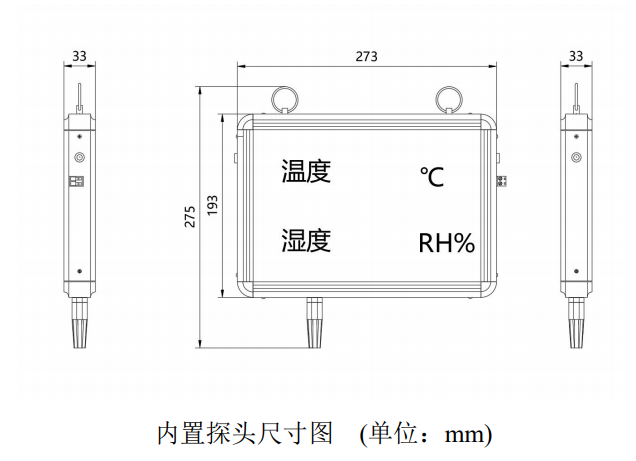

2.1.4 產品尺寸
2.1.5 安裝方式

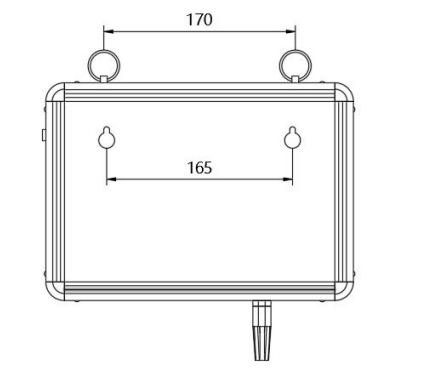

可懸掛或者壁掛安裝，安裝孔尺寸如下 (單位：mm)：

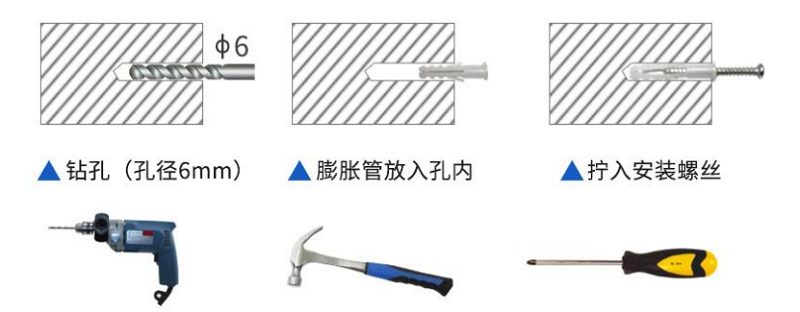

若選用葫蘆孔安裝，需先在墻體或其它固定平面打孔，然后安裝膨脹塞和螺絲，最后將 溫濕度看板掛到螺絲處即可。
三、綜合環境監控云平臺
3.1 概述
環境監控云平臺是我司旨在為用戶提供便捷的服務而專門]開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司所有網絡型設備?？蛻魺o需再自行架設服務器，省去了服務器的維護費用，無需具備公網IP或者域名解析服務。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。
公司云平臺免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號?？蛻艨蓱{賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。
3.2 功能介紹
3.2.1 數據實時監控
平臺支持實時查看所氣體檢測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

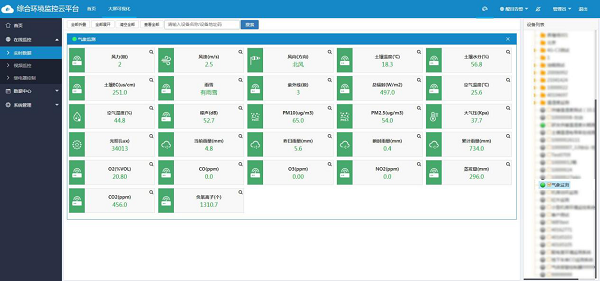

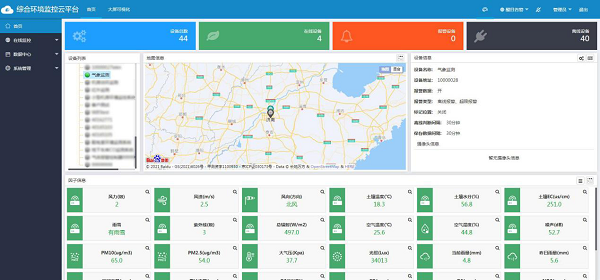

【首頁數據展示】
【列表展示】

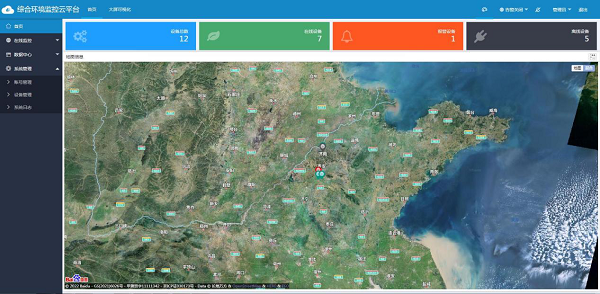

3.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
3.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

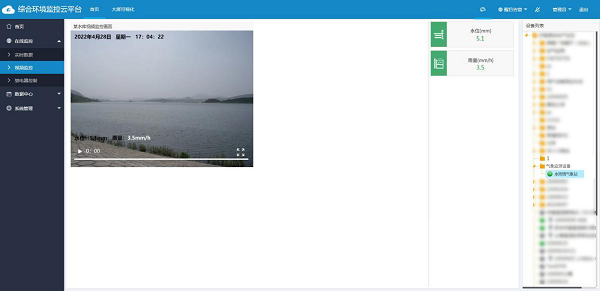

3.2.4 視頻監控
全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
3.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

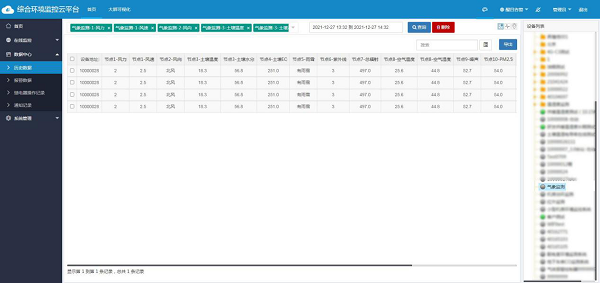

【歷史數據列表查看】

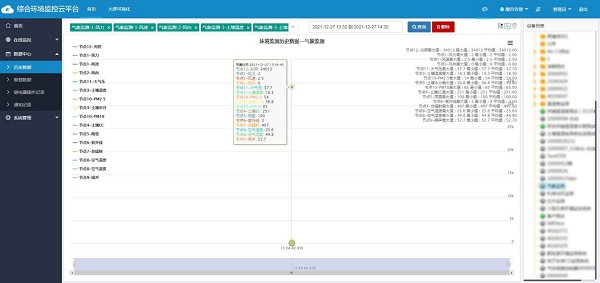

【歷史數據曲線查看】

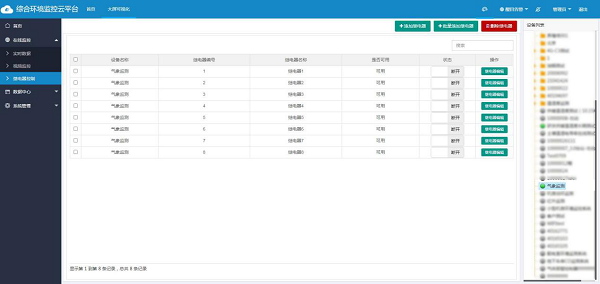

3.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。
3.2.7 系統管理

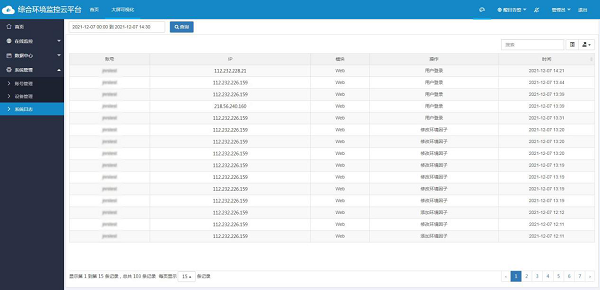

平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
3.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號管理】
3.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
3.2.10流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

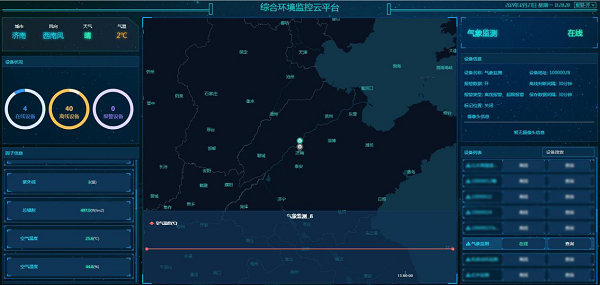

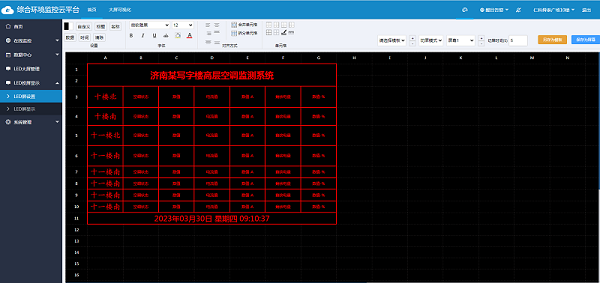

3.2.11大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現溫濕度等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
3.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
3.2.13千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
3.3手機APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
