一、 方案概述
1.1 系統背景
隨著人們生活質量的日益改善,對紡織業的需求也是日益增長,紡織知識體系和學科體系的不斷發展和完善。溫濕度是紡織品加工中最重要的因素,它的變化直接影響著紡織品的拉伸強度、彈性、纖維直徑和摩擦等性能。
如果大氣中的濕度比紡織品的所需的相對濕度更低,那么紡織品就會把水分釋放到空氣中;相反如果空氣很潮濕,那么紡織品就會吸收空氣中的水分增加了其期身的含水量。如,棉花的強度會隨著濕度的增加而提高,但粘膠的強度卻隨著濕度的增加而降低。
若空氣中的濕度降低則會引起靜電,在紡織廠中靜電的靈敏度受空氣和纖維的含水量影響，當纖維失去水分就增加了電阻,在紡織機械工作時就會增加摩擦力,靜電放電最高可達4- 5英寸,這對機器操作人員來說是一種危險;此外,靜電還會導致材料粘在一起,不易管理，直接影響生產的進度。
為保證工人的健康和保證工作的進度,將溫濕度變送器應用在紡織加工車間中,對車間內的溫濕度進行實時監測，保持穩定的溫濕度,山東仁科測控技術針對紡織車間研發了一套適合食品倉庫溫濕度數值的在線監控系統,監控系統主要由監測測點、數據傳輸媒介和監控平臺三部分組成。
1.2 系統概述
我公司生產的王字殼液晶溫濕度變送器帶有液晶顯示,實時顯示溫濕度;采用高精度溫濕度測量單元,長期穩定性好，漂移小;設備帶有按鍵可設置參數,操作很方便;整體防護等級高,達到IP65防滑等級,儀表電路板工業鍍蠟防凝露處理;探頭完全灌封,在保證精準度的前提下完全防水。

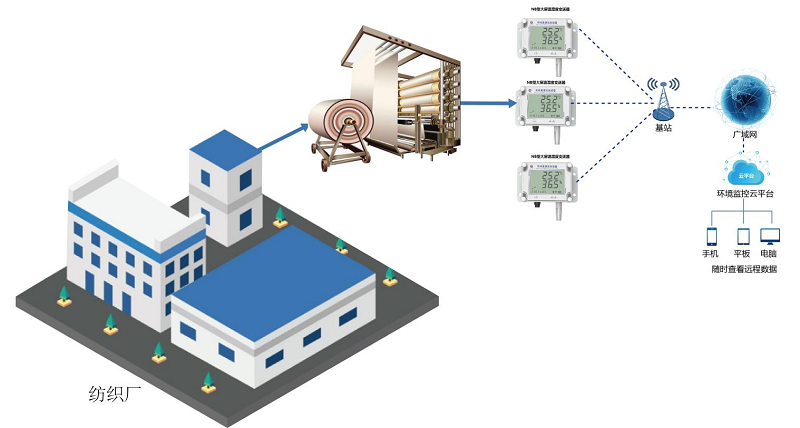

1.3 紡織廠溫濕度監控系統拓?fù)鋱D
二、方案簡介
2.1 方案組成

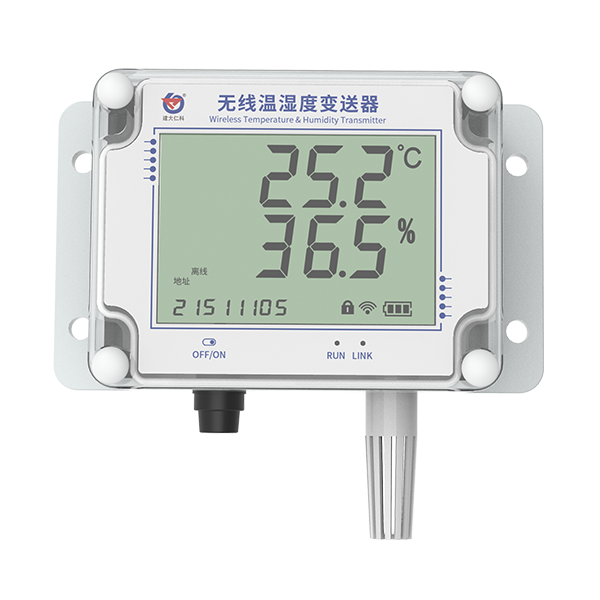

2.1.1 NB型大屏溫濕度變送器
該產品是一款基于 NB-IOT 網絡由電池供電的超低功耗的新型物聯網溫濕度傳感器，該溫濕度傳感器精度高，并且具有穩定性好的優點。
2.1.1.1 功能特點

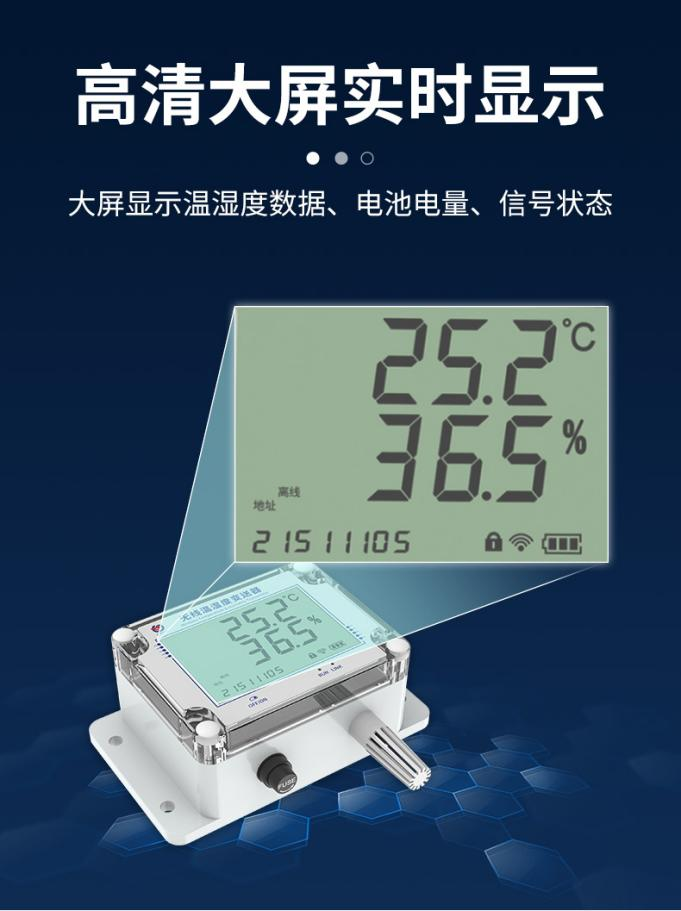

· 大屏顯示溫濕度數據、電池電量、信號狀態。
· 采用進口傳感器，溫度精度可達±0.4℃，濕度精度可達±2%RH，性能穩定可靠。
· IP65 防護等級設計。
· 內置超大電池，可持續使用 8 年。
· 采用 NB-IOT 網絡通信，數據可上傳至我司免費本地以及云平臺，可通過網頁端，本地端、微信公眾號、手機 APP 進行查看數據，超限以及設備離線時可通過多種方式推送消息。
· 可自定義上傳時間，5min~1440min 可選。
2.1.1.2 技術參數
|
供電 |
鋰亞電池供電 |
|
A 準精度 |
濕度 |
±2%RH(60%RH,25℃) |
|
溫度 |
±0.4℃（25℃） |
|
B 準精度 （默認） |
濕度 |
±3%RH(60%RH,25℃) |
|
溫度 |
±0.5℃（25℃） |
|
電路工作溫濕度 |
-40℃~+60℃，0%RH~95%RH（非結露） |
|
探頭工作溫度 |
-40℃~+120℃ 默認：-40℃~+80℃ |
|
探頭工作濕度 |
0%RH-100%RH |
|
長期穩定性 |
濕度 |
≤1%RH/y |
|
溫度 |
≤0.1℃/y |
|
輸出信號 |
NB-IoT |
|
安裝方式 |
壁掛式 |
|
使用時長 |
8 年 |
|
上傳數據間隔 |
60min（默認） |
|
天線 |
內置 |
三、綜合環境監控云平臺
3.1 概述

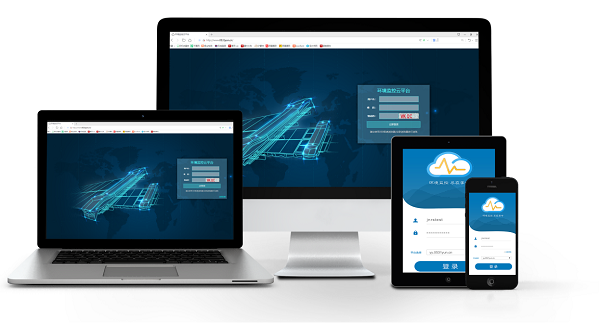

環境監控云平臺是我司旨在為用戶提供便捷的服務而專門]開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司所有網絡型設備?？蛻魺o需再自行架設服務器，省去了服務器的維護費用，無需具備公網IP或者域名解析服務。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。
公司云平臺免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號?？蛻艨蓱{賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。
3.2 功能介紹
3.2.1 數據實時監控
平臺支持實時查看所氣體檢測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

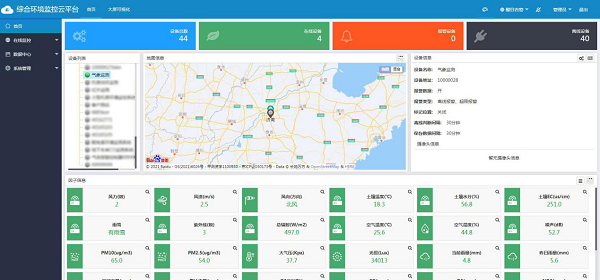

【首頁數據展示】

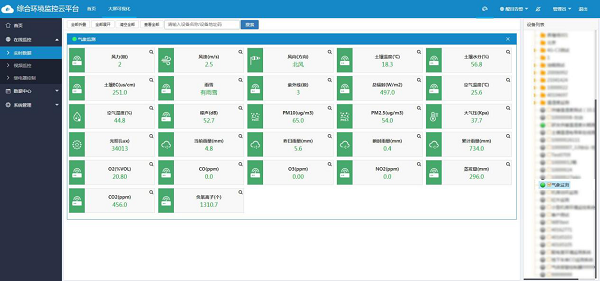

【列表展示】

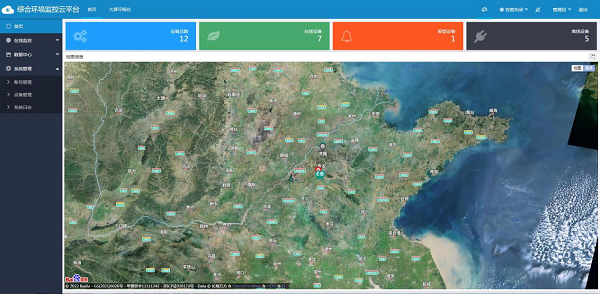

3.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
3.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

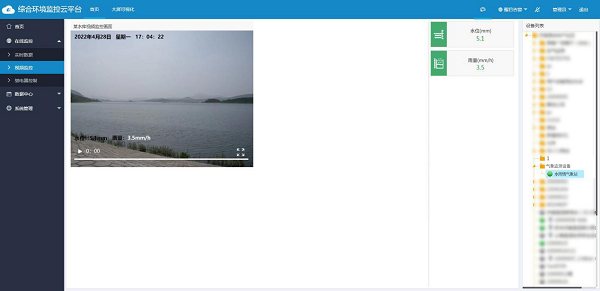

3.2.4 視頻監控
全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。

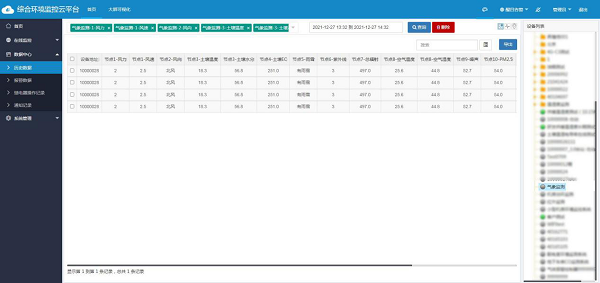

3.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。
【歷史數據列表查看】

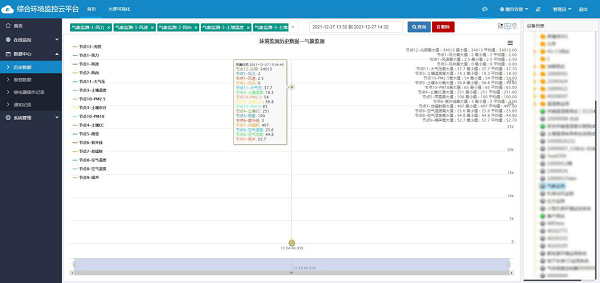

【歷史數據曲線查看】

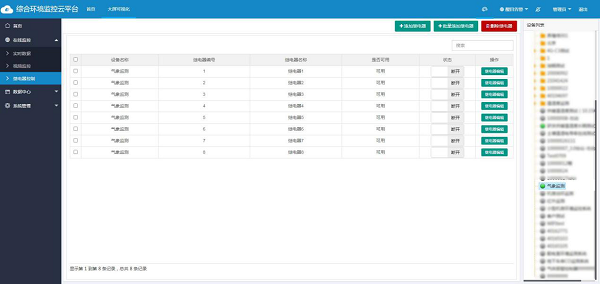

3.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。
3.2.7 系統管理

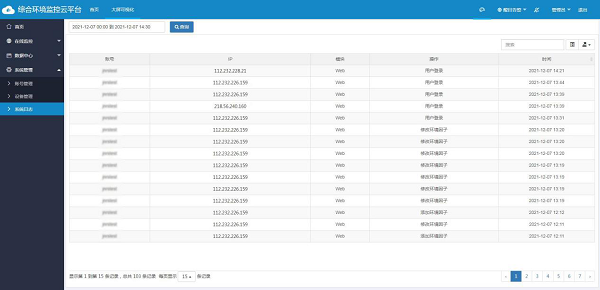

平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
3.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號管理】
3.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
3.2.10流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

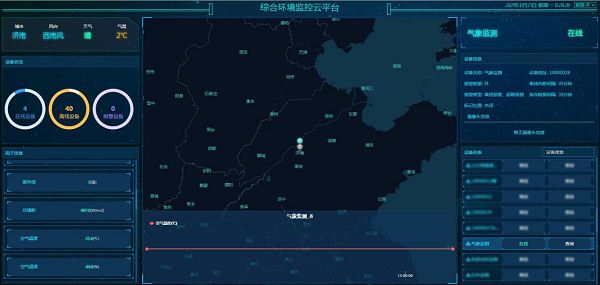

3.2.11大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現溫濕度等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
3.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
3.2.13千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
3.3手機APP

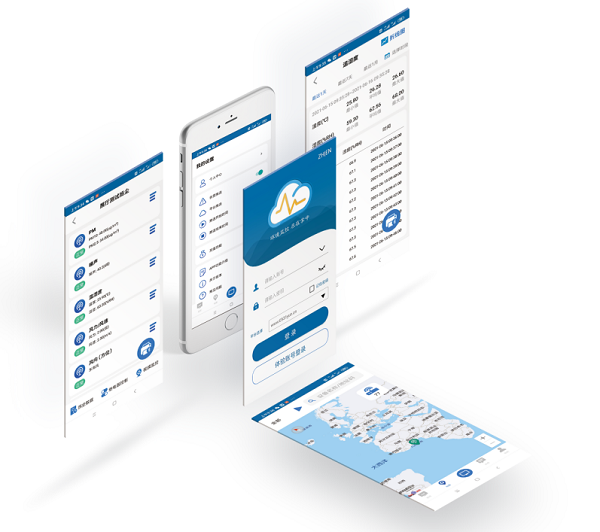

為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
