第一章 項目概述
1.1 項目背景
自古以來，中國就有儲備糧食的傳統，糧食儲備被認為是“天下之大命”，在中國很多考古遺址中，都發現有大量儲藏糧食的窖穴。我國是人口大國，也是糧食消耗大國，正確處理人口與糧食之間的關系是國家穩定與發展的前提。在新中國成立時，中國糧倉庫容量僅60億斤，這些“糧倉”小而分散，而且潮濕多蟲鼠，難以滿足糧食安全存儲的要求。蟲害、霉害、鼠雀害時有發生，各地糧食損失非常嚴重?，F(xiàn)如今，我國糧食儲藏量較新中國剛成立時已翻三百多倍，根據國新辦發布的《中國的糧食安全》白皮書，中國的糧倉總?cè)萘吭?018年就已經達到了9.1億噸。即便只裝滿1/3，也足夠14億人每人領回家400多斤。真正做到“手里有糧，心中不慌”。
然而，糧食儲藏的安全問題歷來復雜而重要。在存儲過程中，氣候、環境和通風條件等因素的變化會導致糧倉內部溫濕度發生變化，進而產生不利于糧食儲存的氣體和微生物，造成嚴重的損耗。貯糧倉庫是現代糧食管理的重要手段。大型糧倉能夠存放大量糧食，但不同糧食對存儲環境的溫濕度要求各異，且存儲時間也各不相同。由于糧庫占地面積廣，糧倉分布分散，溫濕度測試點多，人工監測難度大、周期長，且精度難以保證，傳統糧倉已經不能滿足近年來的儲糧需求。
因此，為確保糧倉內糧食安全，建立穩定且精準的溫濕度監測系統至關重要。隨著時代的進步、科技的發展，中國糧食儲藏也在與時俱進，山東仁科推出了糧倉溫濕度監測預警系統解決方案，以應對這些挑戰。在糧倉管理過程中合理布置測溫點，以便及時發現糧倉的發熱點，提高效率，減少糧食損失。
1.2 建設目標
本方案以建設自動化、信息化、智能化的糧倉溫濕度環境監測預警系統為目標，結合我國糧食存儲行業的現狀與發展方向，具體將實現以下目標：
■ 通過安裝在糧倉以及運輸管道中的溫度、濕度變送器設備，實時在線監測糧食存儲、運輸過程中溫度濕度數據的變化情況；
■ 支持監測到的數據實時上傳至云平臺進行分析處理，發現數據異常時自動發出語音、短信、聲光等告警信號；
■ 當監測設備故障時自動發出故障告警，并通過多種方式通知相關管理人員，及時處理，及時解決，對即將發生的故障進行預警；
■ 促進糧倉溫濕度監測的自動化、智能化，明晰管理人員的權利和責任，提高管理效率，節省管理費用，達到短期投資、長期受益的目的；
■ 利用大數據云平臺完善的數據統計和分析功能，為用戶提供可靠的參考依據，為糧倉存儲建設與改進提供充分的決策依據；
■ 對整個系統的操作內容、操作時間、告警設備、告警內容、告警時間等進行實時且完整的記錄，并支持記錄查詢與下載，為管理者提供完備的系統操作維護資料；
■ 預留充分的擴展功能，適應發展需要，做到方便擴展、容易更改，可適應環境的變化和管理需求的多樣化。
1.3 設計原則
在研發設計糧倉溫濕度環境監測預警系統的時候，我們應總結前人開發的經驗，結合最新自控和軟硬件技術，以智能高效為目標，建設以信息化為基礎，無縫隙、精準化、智慧型的現代糧倉溫濕度環境監測預警體系。具體原則如下：
■ 系統的標準化
系統建設應堅持標準化，遵循國家和行業相關業務、管理和技術規范標準。
■ 技術的先進性
系統應采用成熟、先進的技術，建設符合信息技術最新發展潮流的基礎架構，確保系統技術的先進性和前瞻性，保證投資的有效性和延續性。
■ 軟件的適用性
系統的建設應切實滿足用戶的實際業務需求，具有較高的適用性。
■ 軟件的實用性
系統建設應充分考慮使用人員的能力和素質、專業結構、部門業務需求情況，做到易學易用、操作簡單、尊重使用人員工作習慣；并具有一定的數據自動校驗功能。
■ 系統的穩定性
系統的建設規劃要充分考慮系統投入運行后即作為生產系統，保證7×24小時服務：一是要求應用系統首先是成熟可靠的；二是要求具有備份功能和措施；三是要求具有高的容錯及故障恢復能力，在出現意外時能夠隔離故障區，保護重要數據，通知管理人員做人工干預，以避免嚴重后果發生。
■ 系統可維護性
系統應能通過遠端云平臺方便地配置、監視、控制、診斷整個系統，并且能夠監視和控制用戶情況、提高效率、消除隱患。運行環境根據需要發生變化時，包括新的硬件和軟件（含系統軟件和數據庫）投入使用后，應保證該系統的正常運行。
■ 系統可擴展性
系統的建設必須考慮到與已有系統、其它單位系統以及將來待開發系統之間的互聯，因此在滿足目前需求的前提下，設計時還要分析并預測未來的發展。應保證設計的應用系統具有良好的二次開發功能，以利于今后的擴展。對于未來的發展，要立足在現有的基礎上升級改造，保護現有投資。
■ 系統可管理性
系統的部署、使用及管理以簡便、易于操作、方便實用為準則，采用基于Web方式管理系統，降低系統管理、維護成本，提高系統的可管理性。
■ 系統的安全性
系統建設應充分考慮用戶、應用、網絡方面的安全性要求，防止來自外部非法的訪問。應具有用戶的身份認證和權限管理，對應不同的應用層次。既能保證不同用戶高效、快速地訪問控制授權范圍內的系統資源，也能有效地阻止用戶之間的非法侵入、非授權訪問。對關鍵的設備和系統還有完善的安全性保護方案。
1.4 設計依據
■ 《物聯網溫濕度變送器規范》GB/T34072-2017
■ 《溫度指示控制儀》JJG874-2007
■ 《環境試驗設備溫度濕度校準規范》JJF 1101-2003
■ 《機械式溫濕度計檢定規程》JJG 205-2005
■ 《自動化儀表選型規定》GBJ93-86
第二章 項目介紹
2.1 糧倉溫濕度環境監測預警系統介紹
山東仁科糧倉溫濕度環境監測預警系統是一套可無人值守24小時不間斷實時監控記錄的自動化監控系統，通過互聯網技術、無線通信技術、云計算技術，自動感知糧倉內部空氣溫濕度以及運輸過程中溫度環境變化，并進行分析處理，以確保糧食存儲安全。
山東仁科糧倉溫濕度環境監測預警系統由工業探桿溫度變送器、工業壁掛液晶溫濕度變送器、環境監控主機以及綜合環境監控云平臺組成，能對糧倉內的空氣溫濕度以及運糧管道內溫度變化進行實時監測記錄，并將數據通過環境監控主機無線上傳至云平臺，從而達到對糧食儲存過程中溫濕度環境進行實時監測控制，打造集“感應+數字+云端”于一體的“智慧糧倉”。“智慧糧倉”能實現多點感應，糧倉溫濕度有異常變化，系統立即發出警報，包括語音、短信、聲光等告警形式，把之前以人為核心的傳統保管模式，轉變?yōu)榭萍蓟⑿畔⒒蔚目茖W(xué)保管方式，實現能耗的降低，科學的監測，系統化、規?；墓芾砜刂?，促進中國糧食儲藏與時俱進，向著“綠色、生態、智能、高效”的階段轉型。智慧糧倉的落地與應用，大大提高了糧食倉儲能力，為守住百姓糧袋、端穩群眾飯碗、促進農業發展增添了更足的底氣和信心。
本監測系統施工部署簡單方便，細節考慮周到，擴容方便。所有的監測設備都采用ModBus通訊協議，再通過監控主機以4G/RJ45網口的方式上傳至遠端平臺；監控管理平臺也非常人性化，界面友好、操作簡單、功能全面，監控設備的管理采用即插即用，監控平臺中新增的設備，無需手動添加，維護非常方便。實現了即插即用系統集成擴容的平滑過渡，這樣需求方可以很方便地根據自身的需求和投資預算進行項目的投資，不會造成重復投資浪費。

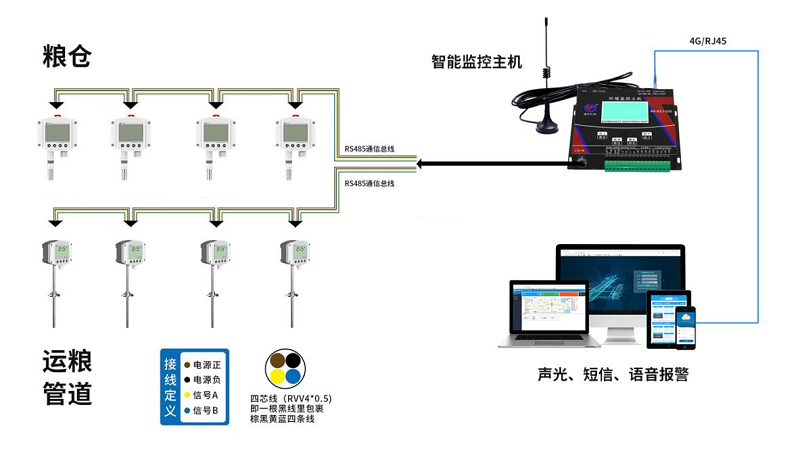

2.2 糧倉溫濕度環境監測預警系統拓?fù)鋱D
2.3 糧倉溫濕度環境監測預警系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ 專業傳感器，精準監測
本系統方案中均采用高精度傳感器，測量范圍廣，準確度高，確保產品優異的可靠性、高精度和互換性。
■ 一統多能，靈活度高
糧倉溫濕度環境監測預警系統集存儲、運輸溫濕度監測等于一體，全面解決糧食存儲過程中存在的問題，并具有靈活開放性，可以根據不同用戶的不同需求，接入多種相應不同的傳感器及控制設備，并支持多種信號傳輸方式。
■ 提供免費云平臺，功能強大
平臺采用B/S架構，維護和升級方式簡單，最少支持1000個采集設備的監測和管理，采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。具備多級別告警方式，支持語音、短信和現場聲光報警方式。平臺自動采集糧食存儲各環節設備上傳的監測數據，并通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。
■ 布線簡潔，容易維護
整個系統集軟硬件一體化設計，高度集成，使用壽命長。本系統施工部署非常簡便，細節考慮周到，擴容方便。
■ 跨區域統一管理
通過設立統一監測管理站，對分布在不同區域的多個設備和系統進行全數字化集中監測管理，滿足現代化糧食存儲各個監測站點的統一監管需要。
■ 基于標準的IP網絡，組網方便
組網方式基于標準的IP網絡，組網方便，只要能上網的地方就可以實現對糧食存儲過程中各個環節的集中監測，基于TCP/IP網絡通信協議，對監測節點分布廣、數量大的多站點集中智能監測提供了最有效的監測手段，使用基于IP網絡的監測系統為網絡運營維護的統一管理提供了可能。
■ 具有豐富的自動告警方式
系統支持電話、短信、聲光告警等多種告警方式可供選擇，滿足絕大多數用戶的需求。并且可靈活設置報告數據的間隔，減少系統正常時發送的普通數據，而在異常發生時可以及時將報警事件通知到監測中心，從而保證了系統報警的實時性和準確性。
■ 軟硬件產品集成度高
糧倉溫濕度環境監測預警系統中所涉及到的軟硬件產品均能夠根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
■ 切合客戶需求的獨有功能
該系統結合客戶需求，集成了很多比較實用的功能，也可根據客戶需求，支持定制。從客戶使用的角度出發，使應用和維護盡可能方便省心。
第三章 項目方案設計
3.1 工業探桿溫濕度變送器介紹
3.1.1 產品概述
工業探桿溫濕度變送器（型號：RS-WD-N01-9D）采用我公司最新的溫度測量技術。輸出信號類型為 RS485，最遠可通信 2000米， 標準的 ModBus 協議，支持二次開發；廣泛應用于樓宇自動化、氣候與暖通信號采集、大棚溫室以及醫藥化工等行業。
在本方案中，將探桿型單溫度變送器安裝于運糧管道上使用，實時監測管道內溫度變化情況；系統支持多臺組網式溫度變送器的安裝，并通過485總線與智能監控主機進行485組網通信，借助監控主機將監測溫度數據以4G/RJ45網口的形式上傳至環境監控云平臺，確保糧食在運輸過程中的安全。
3.1.2 功能特點
■ 采用高精度溫度測量單元，典型溫度年漂移≤0.03℃。
■ 采用專用的 485 電路，標準 ModBus-RTU 通信協議，通信地址及波特率可設置。
■ 現場可通過撥碼修改地址、波特率。
■ 交直流供電均可，DC12～36V 或者 AC24V（±20%）。
■ 滑動式法蘭或套管安裝，安裝高度可調節。
■ 最高防護等級可達 IP65。
3.1.3 技術參數
|
參數名稱 |
參數 |
|
供電 |
DC12～36V 或者 AC24V（±20%） |
|
最大功耗 |
0.1W |
|
精度 |
±0.2℃（25℃） |
|
溫度量程 |
-40℃~120℃ |
|
變送器元件耐溫及濕度 |
-40℃~+80℃，0%RH~95%RH（非結露） |
|
長期穩定性 |
≤0.03℃/y |
|
響應時間 |
≤25s(1m/s 風速) |
|
允許最大氣流速度 |
16m/s |
|
輸出信號 |
RS485(ModBus 協議） |
3.2 工業壁掛液晶溫濕度變送器介紹
3.2.1 產品概述
工業壁掛液晶溫濕度變送器（型號：RS-WS-N01-2D-LCD）采用工業型壁掛高防護等級外殼，電路采用美國進口工業級微處理器芯片、進口高精度溫濕度傳感器，確保產品優異的可靠性、高精度和互換性。輸出信號類型為RS485，最遠可通信2000 米，標準的ModBus協議，支持二次開發。
在本方案中，將工業壁掛液晶溫濕度變送器安裝于糧倉或者其他糧食存儲地點，實時監測倉內空氣溫度、濕度變化情況；在空間較大時可采用多臺溫濕度變送器設備與智能監控主機進行485組網通信，借助監控主機將監測數據以4G/RJ45網口的形式上傳至環境監控云平臺。平臺對接收到的數據信息進行分析處理，發現倉內空氣溫濕度數據異常時自動進行語音、短信或者聲光告警提示，以便管理人員及時知悉相關狀況，避免或者減少損失，保障糧食倉儲安全。
3.2.2 功能特點
■ 采用高精度溫濕度測量單元，長期穩定性好漂移小。
■ 采用專用的 485 電路，標準 ModBus-RTU 通信協議，通信地址及波特率可設置。
■ 10~30V 寬電壓范圍供電。
■ 安裝方便，可壁掛安裝可導軌安裝。
■ 抗灰塵防護等級高。
■ LCD 液晶顯示，美觀大方。
■ 按鍵可設置參數，操作方便。
3.2.3 技術參數
|
參數名稱 |
參數 |
|
直流供電（默認） |
DC 10-30V |
|
最大功耗 |
0.4W |
|
A準精度 |
溫度：±0.4℃（25℃）濕度：±2%RH(60%RH,25℃) |
|
B準精度（默認） |
溫度：±0.5℃（25℃）濕度：±3%RH(60%RH,25℃) |
|
變送器電路工作溫濕度 |
-20℃~+60℃，0%RH~95%RH（非結露） |
|
探頭工作溫度 |
-40℃~+120℃ 默認：-40℃~+80℃ |
|
探頭工作濕度 |
0%RH-100%RH |
|
溫度顯示分辨率 |
0.1℃ |
|
刷新時間 |
1s |
|
開孔尺寸 |
70mm |
|
長期穩定性 |
溫度：≤0.1℃/y濕度：≤1%RH/y |
|
響應時間 |
溫度：≤25s(1m/s風速)濕度：≤8s(1m/s風速) |
|
參數設置 |
通過軟件設置或者按鍵直接修改 |
3.3 智能環境監控主機
3.3.1 產品概述
智能環境監控主機（型號：RS-XZJ-100-Y-*）是我司為機房、倉庫等環境監控的場所研發的一款多功能監控主機。通過RS485接口可將該系統中所有的RS485型溫濕度變送器接入到環境監控主機，并將數據通過4G/RJ45網口將溫濕度數據上傳至服務器端軟件平臺。
3.3.2 功能特點
■ 大屏中文液晶顯示，界面簡潔友好，設備超限，屏幕輪顯報警通道以及報警實時數據。
■ 強大的脫機短信報警功能，報警內容可自定義(功能選配)。
■ 數據續傳功能：設備自帶存儲，網絡異常情況下設備可暫存數據，網絡暢通情況下可實現已存儲數據二次續傳，保證數據連貫，不丟失；
■ 1路ModBus-RTU主站接口可接入我司所有類型的485變送器，支持多臺設備“手拉手”方式接入。
■ 1路RJ45網口，可將監測數據上傳至遠端監控軟件平臺。
■ 1路多功能4G通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺。
■ 具有1路ModBus-RTU從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件。
■ 帶有1路浸水檢測功能可外接漏水電極也可外接漏水繩，最長30m。
■ 帶有1路0~220V交流電壓輸入檢測，可用于市電斷電報警。
■ 帶有1路0~100V直流電壓輸入檢測，可用于檢測蓄電池電壓。
■ 4路開關量輸入檢測，可外接門禁等開關量信號，其中第4路可用作外接翻斗式雨量計。
■ 可外接1路室外LED單色顯示屏，支持最大點陣數 1024*256。
■ 帶有2路報警繼電器觸點輸出，可外接聲光報警器。
■ 可自動識別RS485接口從設備是否工作正常。
■ 設備唯一8位地址，易于管理識別，可搭配我司提供的多種軟件平臺。
3.3.3 技術參數
|
參數名稱 |
參數 |
|
通信接口 |
RJ45網口 |
|
1路直流電壓采集 |
采集量程0-100V |
|
1路水浸檢測信號 |
標配漏水電極，用戶也可選漏水繩，最長可達30m |
|
1路水浸檢測信號 |
標配漏水電極，用戶也可選漏水繩，最長可達30m |
|
4路開關量信號輸入 |
外接無源干接點，響應時間≤0.2s |
|
2路繼電器輸出 |
繼電器容量：250VAC/30VDC 3A |
|
1路翻斗式雨量計脈沖信號輸入 |
默認脈沖當量：0.2mm |
|
數據上傳間隔 |
1s~10000s |
|
內置存儲容量 |
52萬條 |
|
主從RS485通訊接口距離 |
采用0.5平方的RVV線纜最遠通信距離可達2000m |
|
供電范圍 |
DC 10~30V |
|
變送器元件耐溫及濕度 |
-20℃~+70℃，
0%RH~95%RH （非結露） |
第四章 綜合環境監控云平臺
4.1 概述
綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
4.2 功能介紹
4.2.1 大屏可視化
可投屏顯示，自動刷新，滾動播放所有設備信息，數據清晰、直觀，便于管理員進行系統查看。
4.2.2 數據實時監控
平臺支持實時查看所測的空氣質量數據。在軟件頁面中，支持樹形結構展示，支持在線設備、報警設備、離線設備快速篩選?？赏ㄟ^快捷方式快速查看、修改設備信息，查詢實時、歷史、報警數據，支持?jǐn)?shù)據曲線分析，并提供數據的下載分析功能。

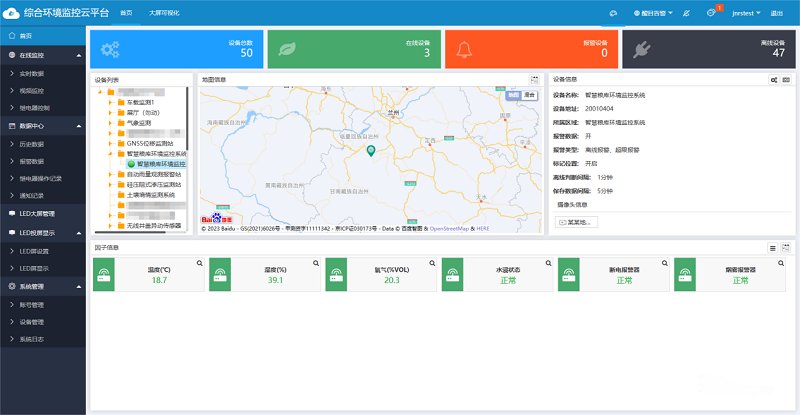

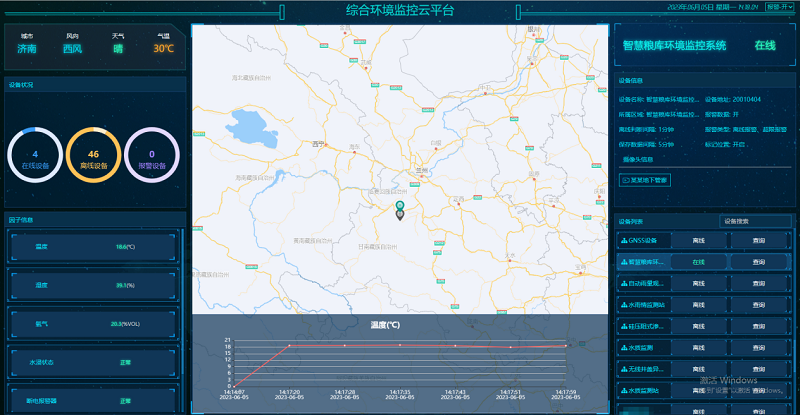

【首頁數據展示】

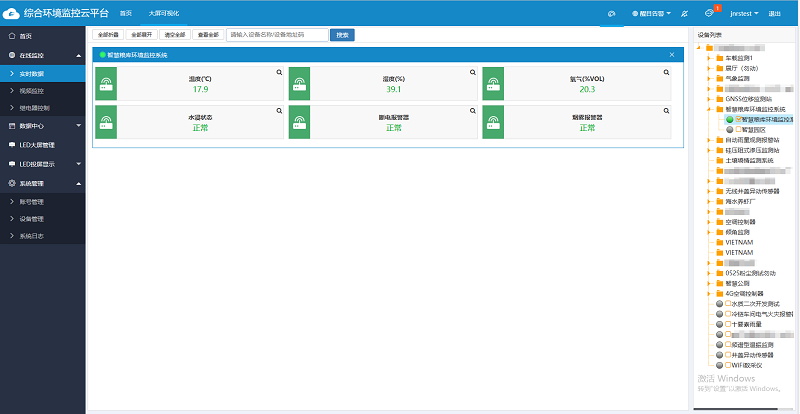

【列表展示】
4.2.3 超限告警

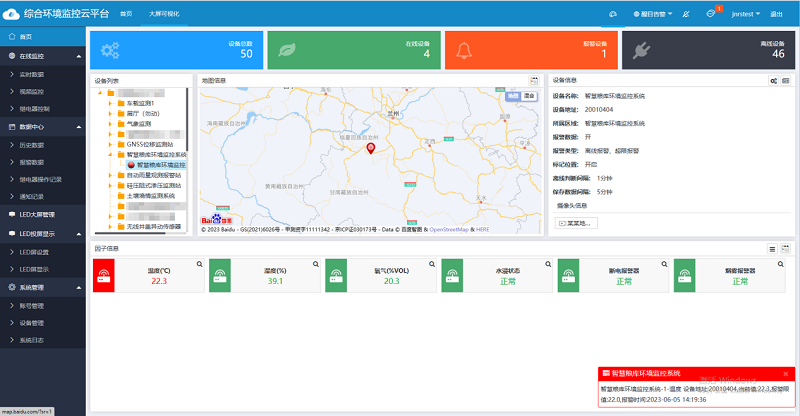

當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式，有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

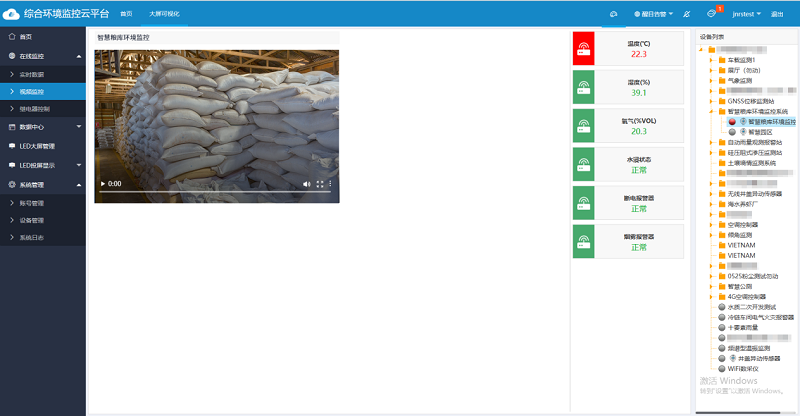

4.2.4 視頻監控
全面性的監管，實現室內不同區域環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
4.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

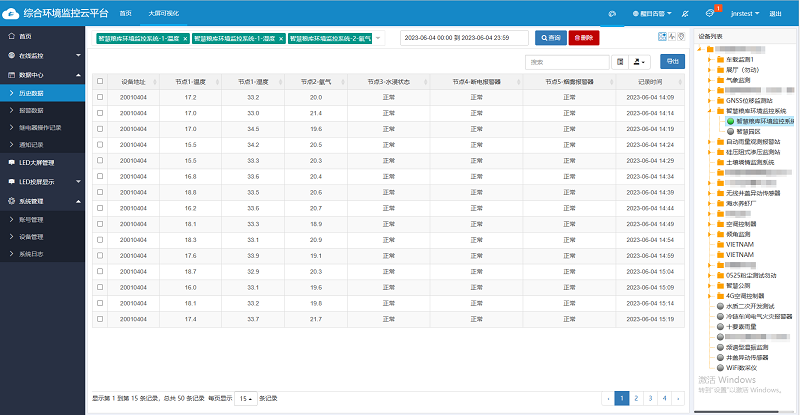

【歷史數據列表查看】

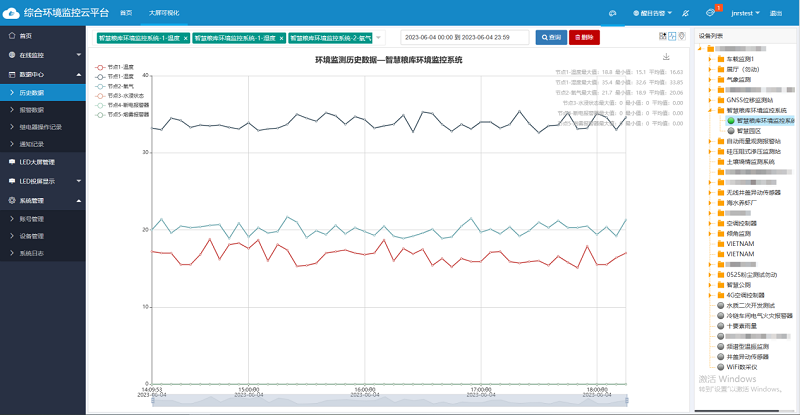

【歷史數據曲線查看】

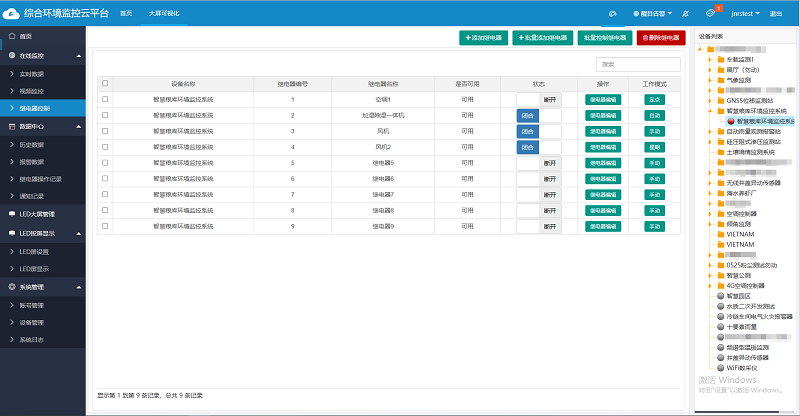

4.2.6 遠程控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。
4.2.7 系統管理

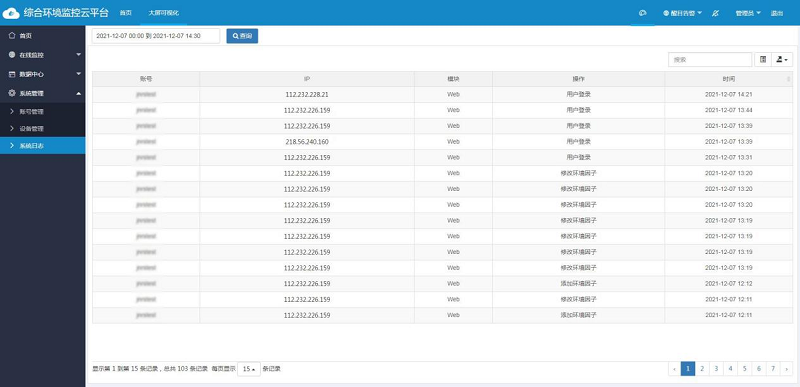

平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
4.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理。
【賬號管理】

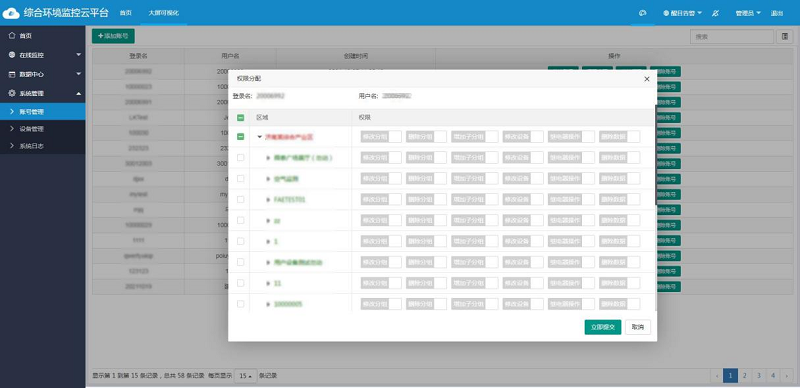

【管理員權限設置】
4.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
4.2.10二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
4.2.11 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
4.2.12 移動端APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測。可以通過賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
