第一章 項目概述
1.1 項目背景
在工業領域中，電機作為各種機械的核心驅動力，在生產過程中起著至關重要的作用。電機一旦發生故障可能導致生產停滯和損失。根據美國電力研究院和施工規范協會的統計數據，對電力設備實施狀態監測和故障診斷可以提高2%-10%設備利用率，延長10%-15%使用壽命，節約25%-30%檢修費用。因此，及時監測電機設備的狀態變化和預測潛在故障能有效避免電機故障導致的經濟損失，提升工業生產效率。
研究表明，電機振動信號中包含了大量電機運行狀態的信息。對電機振動狀態進行監測可以有效的判斷電機的運行狀態，從而實現故障診斷和故障預警，降低電機發生重大事故的概率。如今，越來越多的電機振動監測預警系統應運而生，成為了解和掌握設備運行狀態，識別設備異常表現，早期發現設備潛在故障并預報故障發展趨勢的技術。通過對設備進行狀態監測和故障診斷，可以確定合理的檢修時間和方案，達到減少事故停機損失、提高設備運行可靠性、降低維修費用的目的，同時也是解決復雜系統的安全性、可靠性的關鍵技術之一。
本方案針對電機分布分散、電機運行環境惡劣的工業區域，傳統的有線電機振動監測系統雖然具有可靠性高、準確度高等優點，但存在著布線復雜、成本高昂、維護成本高等問題，我公司提出基于LoRa無線傳輸技術組網的一體式溫振在線監測預警系統，整個系統具有低成本、方便安裝、易于維護等優點，彌補傳統有線狀態監測系統的局限性，為電機的安全穩定運行提供有效的保障。
1.2 建設目標
基于LoRa組網通信的一體式溫振在線監測預警系統解決方案建設的總目標是針對分布廣、監測點多、布線和供電困難等場合，采用LoRa無線傳輸技術，遠程對電機、風機、發電機、空壓機、離心機、水泵等旋轉設備的振動速度、振動位移以及運行溫度等相關數據實時監測，并及時上傳至云平臺，以便管理人員及時知悉電力設備情況作出相應處理，達到提前預知電力設備故障、保障設備和人身安全、提高經濟效益和生產效益、減少損失的目的。
具體建設目標如下：
1. 提高故障預警能力：LoRa無線溫振變送器能夠?qū)崟r(shí)監測電機的振動和溫度變化，通過對關鍵參數的采集和分析，提前發現潛在的故障跡象，能夠預測故障并立即發出警報信號。
2. 數據分析和智能決策：整個系統通過數據分析和智能算法進行處理，對歷史數據的比對和分析，實現對設備運行狀態的預測和優化決策，提高電機設備的維護效率和生產效能。
3. 提升設備可靠性和安全性：LoRa無線溫振變送器的應用可以幫助實現電機設備的預測性維護，通過持續監測設備的振動和溫度，及時發現并解決潛在問題，減少設備故障的發生。
4. 遠程監測和控制：整個系統通過LoRa無線通信技術，管理人員可以通過遠程在電腦端或手機端隨時獲取電機設備的振動和溫度數據，無需親臨現場。方便管理或維修人員在故障發生時快速響應，降低維修成本和停機時間。
1.3 建設原則
在研發設計一體式溫振在線監測預警系統的時候，我們應該總結前人開發的經驗，結合最新自控和軟硬件技術，建設以信息化為基礎，無縫隙、精準化、可視化的現代管理體系，以實現對各種電力機械設備振動速度、位移以及表面溫度的集中分布式監控和智能化管理為目標，保證系統的高穩定性、高可靠性、高安全性。
■ 技術的先進性
系統選型、軟硬件設備的配置均要符合高新技術的潮流，關鍵的溫振變送器實時采集、傳輸均采用國內外工程建設中被廣泛采用的技術與產品。在滿足功能的前提下，系統設計具有先進性，并且在今后一段時間內保持一定的先進性。
■ 穩定性
整體方案從方案架構、產品設計等各個層面，都以穩定可靠作為設計的第一目標。采用先進成熟的技術來架構由各個子系統組成穩定可靠的大系統，使系統能安全平穩地運行，有效地消除各子系統可能產生的瓶頸，選用合適的設備來保證各子系統具有良好的擴展性，確保各設備的正常運行。
■ 經濟性
在一體式溫振在線監測預警系統的建設上，一直以更高性價比為目標，不斷升級和改進軟硬件產品，針對各大環境監控系統都有對應的產品和方案。以“為客戶提供最高性價比的方案”為設計目標來進行方案設計，綜合客戶需求以及擴展性要求，選擇最合適的產品，降低系統造價，為客戶節約項目成本。
■ 實用性
在設備選型時，依據電力機械設備溫度振動監測項目實際情況結合目前我國市場上的占有率高的各類產品中選擇具有性能價格比和擴充能力的產品。
■ 可維護性
方案在設計過程中根據客戶需求、項目規模等等選擇合適的監控產品和技術方案實現，其采用的產品均滿足簡單、實用、易操作、易維護的特性，力爭使系統更容易使用和維護，降低客戶使用監控系統的管理和維護成本。
■ 可管理性
方案中現場各設備及各分系統都集中于中心統一控制，實施對所有遠端設備的控制、設置，以保證系統的高效、有序、可靠的發揮其管理職能。
■ 規范性
控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業、標準和環保部頒布的技術規范。
1.4 建設依據
■ GB/T 29531-2023 《泵的振動測量與評價方法》
■ GB 4832- 1984《大電機振動測定方法》
■ GB/T 10068. 2- 1988 《旋轉電機振動測定方法及限值振動限值》
■ GB14711-93 《中小型旋轉電機安全通用要求》
■ GB/T 33904- -2023 《工業物聯網儀表效勞協議》
■ GB/T 34072- -2023《物聯網溫度變送器標準》
第二章 項目介紹
2.1 LoRa無線一體式溫振在線監測預警系統介紹
LoRa無線一體式溫振在線監測預警系統運用了基于擴頻通信的超遠距離、低功耗LoRa無線傳輸技術、智能傳感技術、抗干擾技術，對傳統的有線振動數據采集設備進行升級改造，構建全程智能化的高效監測控制管理體系。通過依托部署在現場的各個LoRa無線測點與LoRa無線網關通信，實現現場設備的智能感知、智能告警、智能分析，提供精準化監測、可視化管理、智能化決策。
該系統由LoRa無線溫振變送器、LoRa網關、綜合環境監控云平臺組成。其中，LoRa無線溫振變送器通過LoRa無線通信技術將采集到的電機單軸/三軸表面溫度、振動速度、設備本身電量、通信強度等參數傳輸?shù)絃oRa網關，LoRa網關將得到的要素信息值通過4G/ETH通訊模塊傳送給環境監控云平臺。云平臺通過數字化精確采集和技術性數據分析，同時根據用戶自行設定的報警上下限值對設備振動是否超標，是否出現故障，做出科學的預警和評定，如出現異常，系統會自動發出短信、語音、郵件告警及時通知相關管理人員，保障機器設備的安全運行、預防事故發生，實現設備維修制度由定期預防維修向基于設備運行狀態的預知維修的轉變，幫助企業實現智能化生產，提高生產效率和經濟效益。
本系統采用LoRa無線組網技術，施工部署非常簡便，細節考慮周到，擴容方便。監控軟件平臺也非常人性化，界面友好、操作簡單、功能全面，方便用戶根據自身的需求和投資預算進行項目的投資，不會造成重復投資浪費。

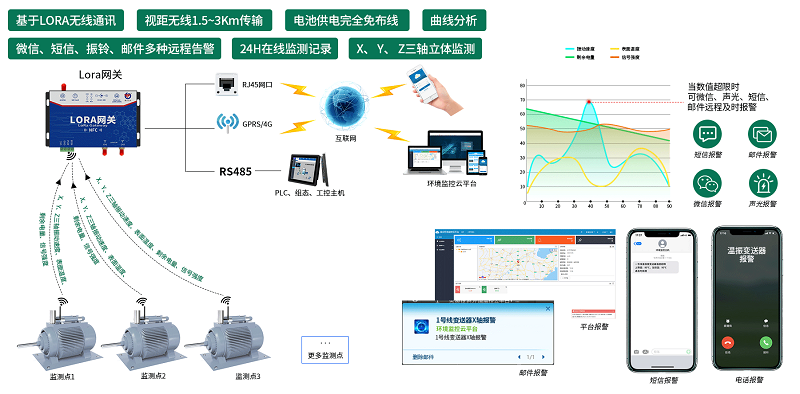

2.2 LoRa無線一體式溫振在線監測預警系統拓?fù)鋱D
2.3 LoRa無線一體式溫振在線監測預警系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ LoRa無線組網，無需布線
與傳統的有線信號傳輸不同，該系統采用LoRa無線輸出方式，無需布線，實現測點與網關之間無線連接，避免大量電纜鋪設、電纜暴露、通信線路過長等問題。采用LoRa無線通信技術的原因在于它的數據長距離傳輸能力，其通信距離可達視距3000米，室內可穿3~4 層樓板。LoRa技術具有高性能、遠距離、低功耗、支持大規模組網、測距和定位等特點，這使得該方案成為物聯網大規模推廣應用的一種理想的技術選擇。
■ 證書齊全，專業可靠
我公司LoRa無線溫振變送器已通過省計量校準檢測和防爆認證標準，并頒發《省計量校準證書》和《防爆合格證》。防爆標志: Ex ia IIC T4Ga; Ex ia IIIC T200 195°C Da。
■ 提供免費云平臺，功能強大
平臺采用B/S架構，維護和升級方式簡單，最少支持1000個采集設備的監控和管理，采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。云平臺自動收集上傳的監測數據，通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。
■ 軟硬件產品集成度高
一體式溫振在線監測系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。用戶可以依據ISO2372標準對設備的振動情況進行快速評估，適用于各類電機、風機、泵、機床設備等。
■ 多平臺遠程管理
一體式溫振在線監測預警系統支持電腦PC端、APP移動端、微信公眾號多種方式遠程查看/管理數據。
■ 具有豐富的自動告警方式
系統支持電話、短信、郵件等報警功能，并具有多種告警策略可以選擇，通用系統即可滿足絕大多數用戶的需求。
■ 跨區域統一管理
通過設立統一監控管理站，對分布在不同區域的多個設備和信息進行全數字化集中監控管理，滿足現各監測站點統一監管需要。
■ 系統級整體性及平臺化
借助自身多年來的行業經驗，結合客戶需求的方方面面，給出系統級、整體性的解決方案，具備更好分工以及協同效率，設計將具備良好的系統擴展性。該系統集可視化、智能化、無人化于一體，采用先進的監測技術和設備為醫療冰箱的運行維護提供更多的技術支持和保障。
■ 支持定制
我司在設計方案時從客戶使用的角度出發，集成了很多比較實用的功能，也可根據客戶需求定制方案，做到在應用和維護盡可能方便省心。
第三章 項目硬件配置
3.1 LoRa無線溫振變送器

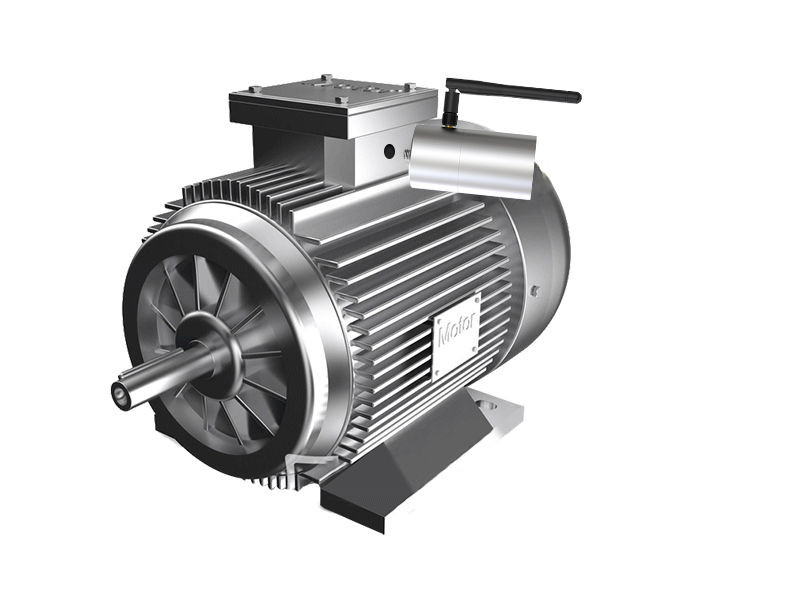

山東仁科LoRa無線溫振變送器（型號：RS-WZ3/WZ1-LORA-1）是一款能夠?qū)﹄娏C(jī)械設備溫度和振動進行在線測量的“聽診器＋心電儀”，它采用高性能MEMS芯片，集嵌入式技術、溫度傳感技術、振動傳感技術、LoRa 擴頻通信技術于一體，具有高性能、高防護、低功耗、抗干擾、易安裝等特點。
通過LoRa無線通信，將采集到的電機表面溫度、振動速度、設備本身電量、通信強度等參數傳輸?shù)絃oRa網關，LoRa網關將得到的要素信息值通過4G/ETH通訊模塊傳送給后臺服務器，全程免布線、功耗低。用戶可以隨時隨地的在手機或電腦上查看監測數據，從而全面掌握電機運行情況，建立起對旋轉類設備全面監管系統。
3.1.1 功能介紹
■ 高性能 MEMS 芯片
山東仁科LoRa無線溫振變送器作為一款復合型振動傳感器，集成了嵌入式技術、溫度傳感器技術及振動傳感器技術，并采用高性能MEMS芯片作為核心，測量精度高，抗干擾能力強，確保了對振動速度、振動位移及溫度測量的準確性、及時性和傳輸過程中的安全性、穩定性。
■ LoRa無線擴頻通信技術
產品采用LoRa無線擴頻通信技術，具有網絡連接穩定、功耗低、信號傳輸能力強、覆蓋范圍廣且容量高、抗干擾能力強、易部署、成本低的特點，可以滿足用戶大范圍監測的需求。

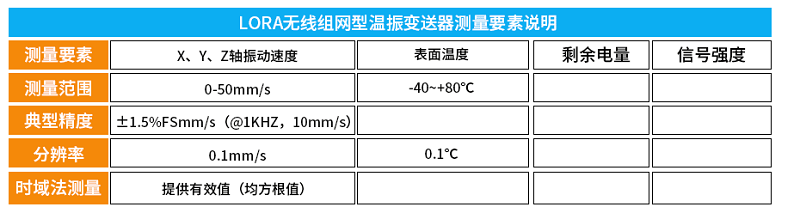

■ 多要素監測
我司LoRa無線溫振變送器可對機械設備振動速度、表面溫度等多種要素進行測量，能夠更為全面的了解監測機械設備的運行狀態，及時排查設備故障，預防危險情況的發生。

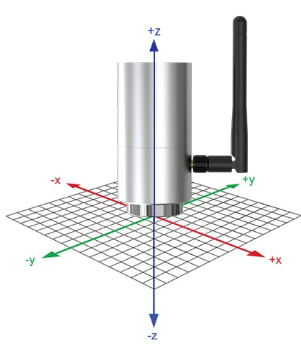

■ 支持單軸/三軸同時測量
山東仁科LoRa無線溫振變送器可選擇單軸測量，也可以同時測量電機上X（水平）、Y（軸向）、Z（垂直）三軸的振動速度、電機表面溫度數據等，并將監測的數據實時上傳至環境監控云平臺，用戶可以隨時查看所有被測電機的振動速度、及溫度變化的最新數據。

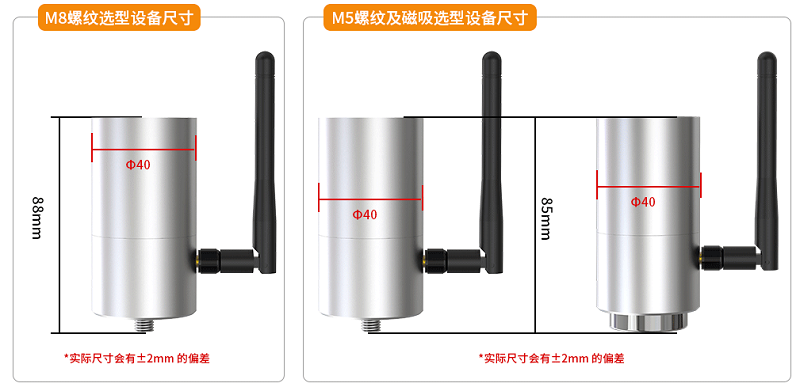

■ 多種安裝方式可選
我司溫振變送器設備提供螺紋安裝、磁吸安裝兩種安裝方式，方便用戶根據實際情況進行選擇。

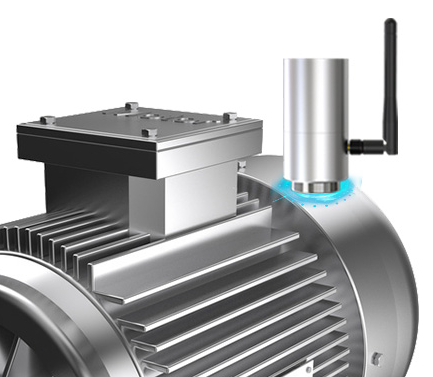

（1）螺紋安裝：簡單好用
只需“一插一擰”，即可安裝完成，緊固牢靠，不擔心松掉。只要將在線式溫振變送器底部螺紋擰緊在電機的測量位置上，并根據自身需求調整好測量方向即可投入使用。金屬殼體上的標準螺紋（M8*1.25*10、 M5*7）可與安裝部位快速連接，其余螺紋規格可通過螺紋轉接頭形式處理。
（2）強磁吸附：穩定牢固
只需“一擰一吸”即可投入使用。超強吸力，就算電機強烈震蕩，它也會緊緊吸在測量位置，絲毫不受影響，實現精準測量。將在線式溫振變送器配置的磁吸底座擰緊在設備底部，然后吸附在電機的振動測量位置并調整好測量方向，即可安裝完成。還支持同時測量電機上X、Y、Z三軸的振動速度、振動位移數據。
■ 電池供電，低功耗設計
產品采用大容量鋰亞電池，續航時間可達8年（上傳間隔一小時），滿足了用戶長時間監測的要求，避免了頻繁更換電池的煩惱，且產品內的電池可以自行購買，更換（也可以聯系公司技術人員更換）。
■ IP67高防護等級
LoRa無線溫振變送器防護等級為IP67，外殼整體采用鋁合金材質，殼體內部完全密封，既能應用于煤礦廠、化工廠等高溫領域，也能在大型潛水泵、水下發電機組等領域使用。

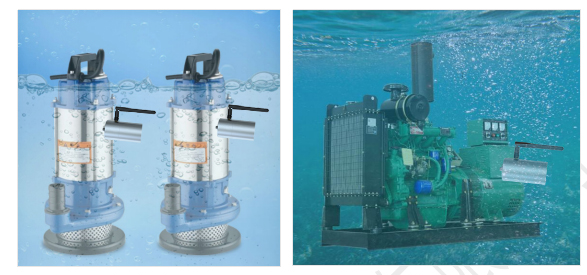

【大型潛水泵】 【水下發電機組】
■ 支持多種方式報警

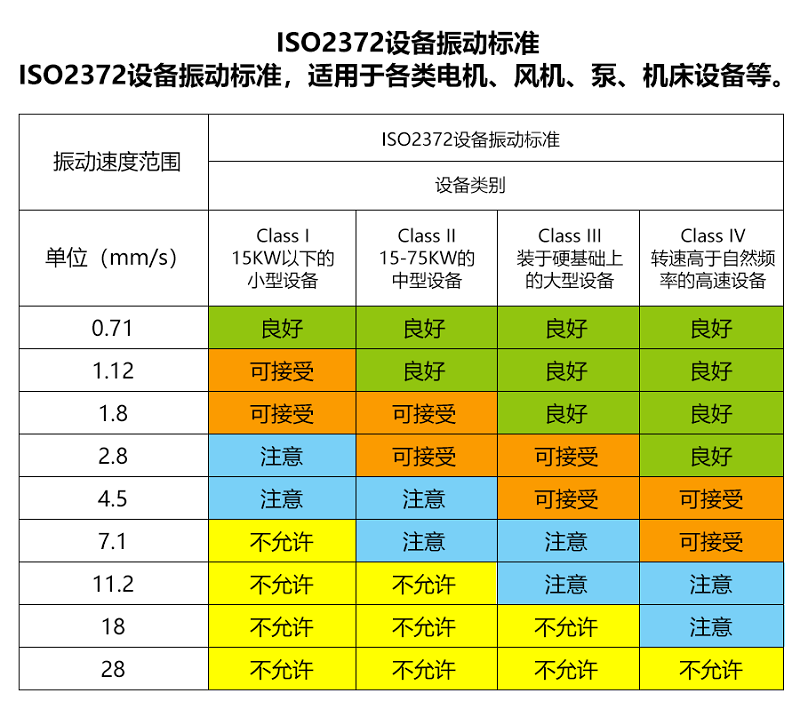

若想實現設備工作異常預警功能，需要先根據不同設備的安全振動頻率，為其設置振動速度、振動位移及溫度的安全閾值，在振動設備的運行過程中，如果速度過快/慢，溫度變化也脫離了用戶設置的安全閾值，環境監控平臺便會以頁面變紅、電話、短信、微信、郵件等方式向用戶發出報警提醒。

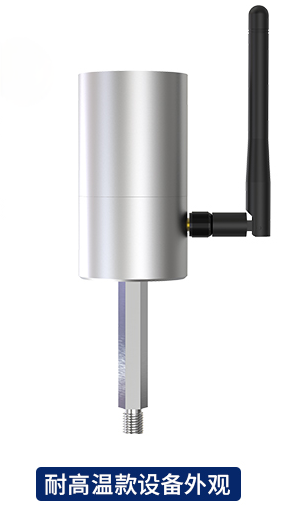

■ 可選配耐高溫款
通過延長觸點探桿，使變送電路與變送器觸點空間距離增大從而強化散熱，減少電機表面溫度到變送電路的熱傳導，最終使變送器觸點可承受150°C高溫的表面溫度測量。

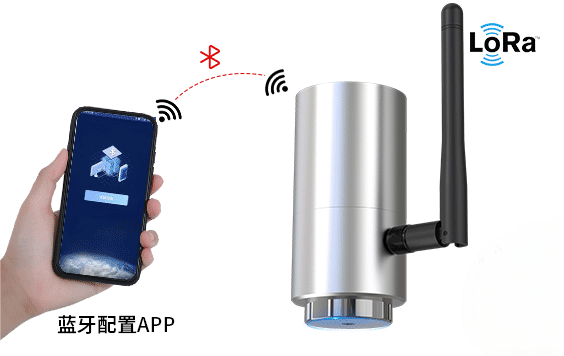

■ 手機藍牙配置，更快捷
為方便用戶配置，LoRa無線溫振變送器采用藍牙配置方式，只需要在手機端下載“藍牙配置APP”配置軟件即可?？稍?APP 內可設置終端主機地址、從機地址、發射頻率、接受頻率、數據上傳間隔、電機振動速度系數 A/B、溫度校準值、電機振動速度（只讀）、電機表面溫度（只讀）等操作。
3.1.2 技術參數
|
參數名稱 |
說明 |
|
供電 |
內置電池供電（3.6V對插鋰亞電池） |
|
續航時間 |
使用壽命可達 8 年（上傳間隔1h） |
|
數據上傳間隔 |
最短上傳間隔可設1min |
|
防護等級 |
IP67 |
|
頻率范圍（Hz） |
10-1600或10-5000（可選） |
|
振動測量方向 |
單軸或三軸（可選） |
|
采集器電路工作環境 |
-40℃~+80℃，0%RH~80%RH |
|
變送器觸點承受溫度范圍 |
-40~+150℃（默認85℃） |
|
振動速度測量范圍（mm/s） |
0-50 |
|
振動速度測量精度（mm/s） |
±1.5% FS（@1kHz，10mm/s） |
|
振動速度顯示分辨率（mm/s） |
0.1 |
|
表面溫度測量量程（℃） |
-40~+80 |
|
溫度顯示分辨率（℃） |
0.1 |
|
信號輸出 |
LoRa 無線信號 |
|
外殼材質 |
鋁合金 |
|
安裝方式 |
螺紋、磁吸（可選） |
|
配置方式 |
藍牙配置，提供中性配置軟件 |

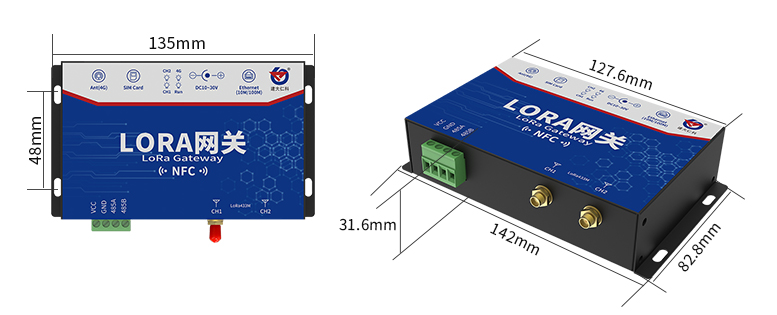

3.2 LoRa網關
LoRa 網關（型號：RS-LG-100/200-*）是我公司為了解決具有供電難度大，面積廣袤，布線成本高，維護成本高等特點的使用環境而推出的產品。LoRa網關與測點之間的通訊采用擴頻技術的遠距離無線傳輸技術（LoRa），它最大特點就是在同樣的功耗條件下比其他無線方式傳播的距離更遠，穿透能力更強，實現了低功耗和遠距離統一。其實時數據可上傳至我公司提供的平臺或用戶自己的服務器。
3.2.1 功能介紹
■ 直流10~30V寬電壓供電。也支持現場采用電源適配器供電或太陽能供電系統供電。
■ 金屬鈑金外殼，自帶屏蔽，抗干擾能力強，現場運行更加穩定。
■ 具有通信、運行指示燈，現場可輕松判斷設備問題。
■ 采用LoRa擴頻通信技術，多信道通信，增強鏈路通訊穩定性，穿透及傳輸能力。
■ LoRa通信距離可達視距3000米，室內可穿3~4層樓板。
■ 最多可同時接我司32路LoRa無線型溫振變送器。
■ 通信過程采用特有加密技術確保不被監聽，確?？刂瓶煽?，杜絕誤動作。
■ 該設備有以太網、4G、RS485三款不同的數據上傳方式，用戶可根據需求選擇。
■ 1 路 RJ45 網口，可將監測數據上傳至遠端監控軟件平臺。
■ 1 路多功能 4G 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺。
■ 具有 1 路 ModBus-RTU 從站接口，可外接監控主機、PLC、組態屏或組態軟件。
■ 具有遠程升級功能，可現場進行功能定制遠程升級。
3.2.2 技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
通信接口 |
RJ45網口 |
通過網口方式上傳數據，僅ETH版 |
|
4G |
通過4G方式上傳數據，僅4G版 |
|
LORA |
LoRa擴頻通信 |
|
RS-485接口 |
預留接口 |
|
供電范圍 |
DC 10~30V |
直流寬電壓供電 |
|
設備配置 |
NFC |
可使用中性手機APP“碰一碰NFC配置”配置網關參數 |
|
功耗 |
1W |
|
第四章 綜合環境監控云平臺
4.1 概述
綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
4.2 功能介紹
4.2.1 數據實時監控
平臺支持實時查看所測電機設備的振動狀態以及表面溫度等各項數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

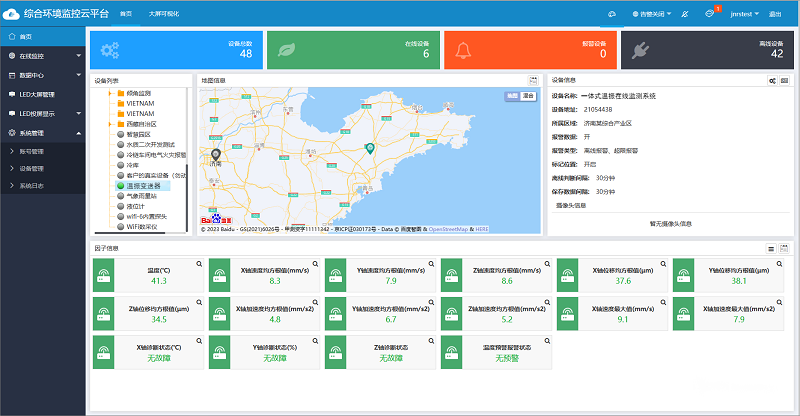

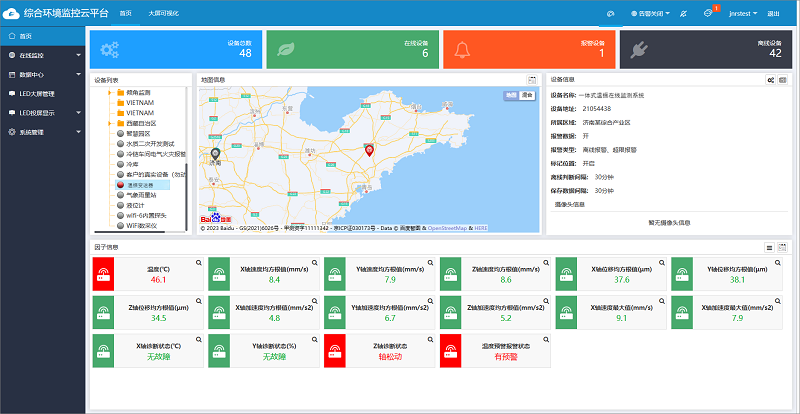

【首頁數據展示1】
【首頁數據展示2】
4.2.2 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。

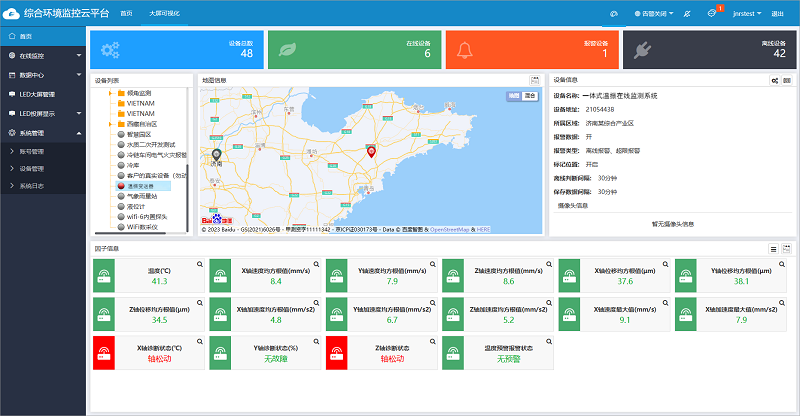

【超限預警】
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

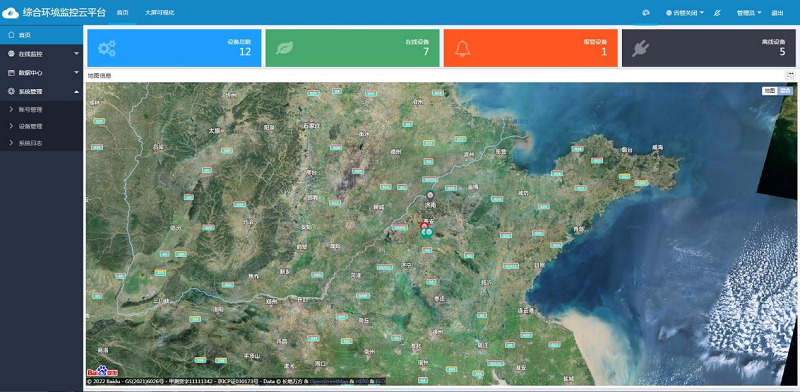

4.2.3 設備實時地圖定位
云平臺通過地圖實現所有設備全面性的監管，一張地圖上展現，設備離線、異常、超限一目了然。
4.2.4 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、Excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

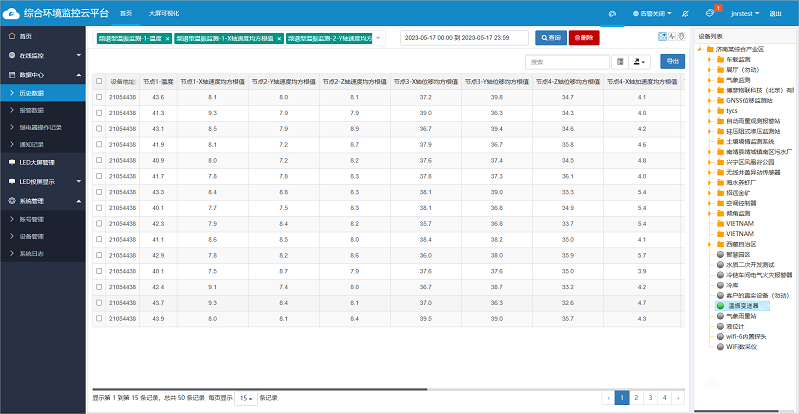

【歷史數據列表查看】

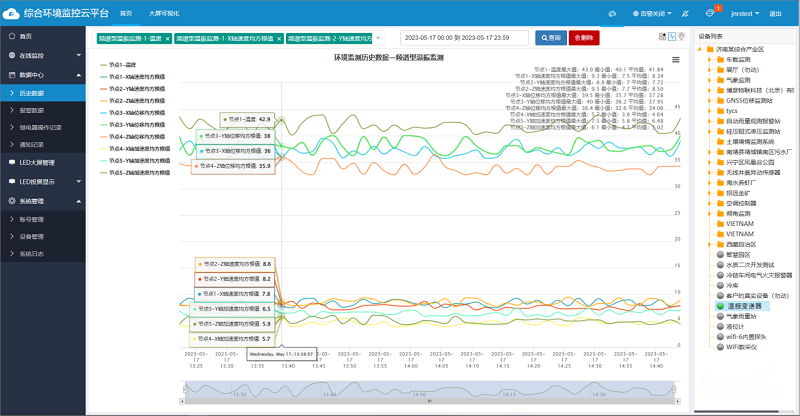

【歷史數據曲線查看】

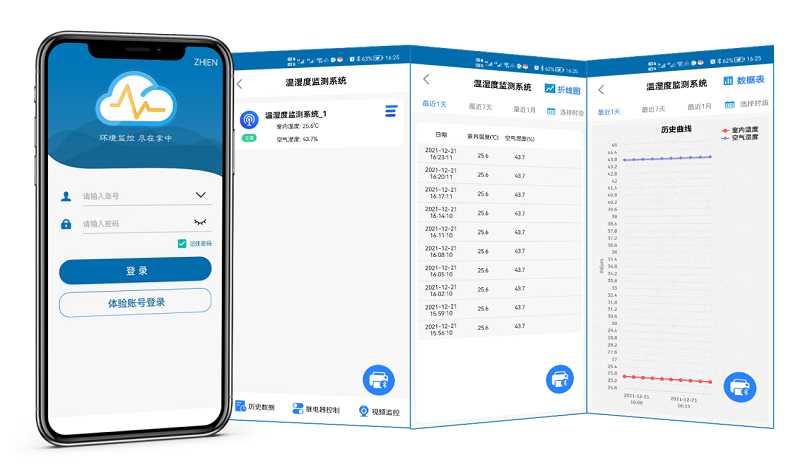

4.2.5 移動端APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
4.2.6 系統管理

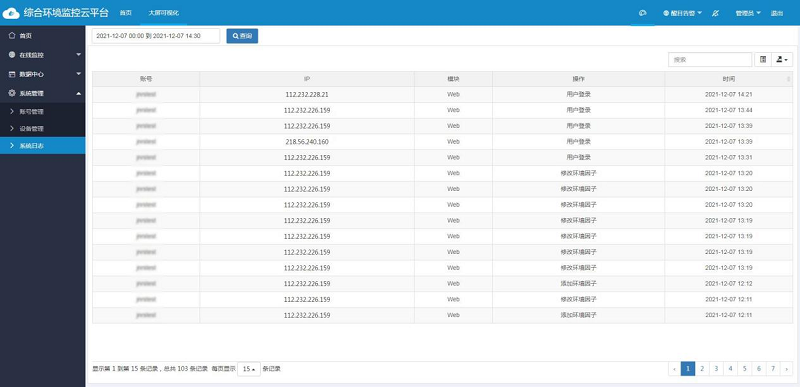

平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
4.2.7 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可賦予角色不同權限管理。
【賬號管理】

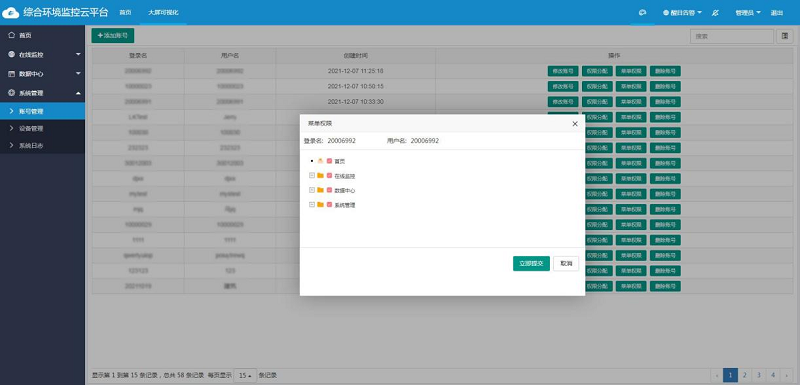

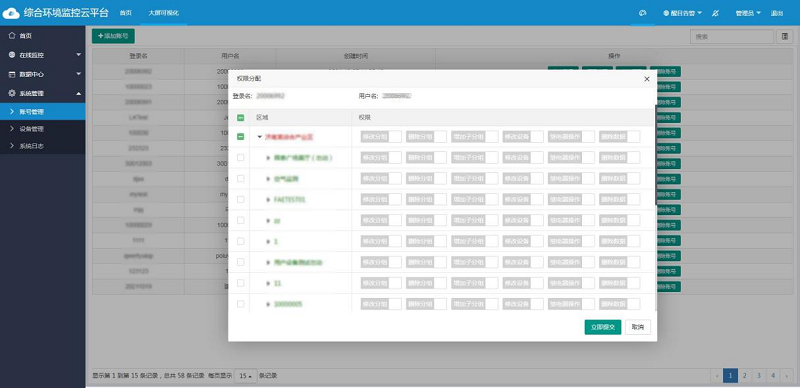

【管理員權限設置】
【管理員菜單權限】
4.2.8 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
4.2.9 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。
4.2.10 大屏可視化

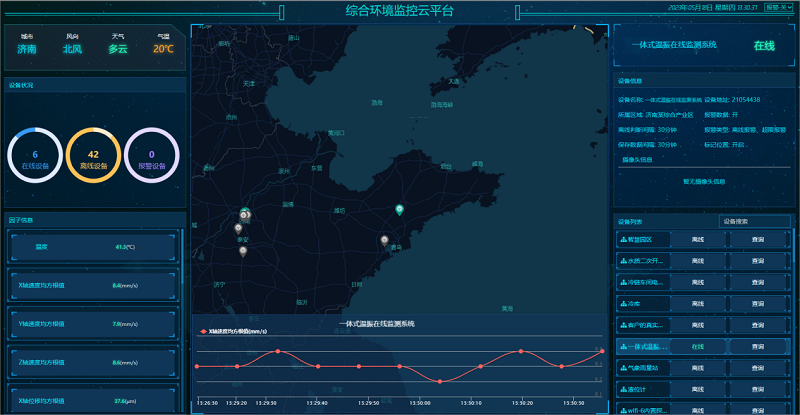

可投屏顯示，自動刷新，滾動播放所有設備信息，數據清晰、直觀，便于管理員進行系統查看。
4.2.11二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
4.2.12 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
