一、用戶需求
3個庫房，每個庫房700平方，在三個樓層，已有柜式空調，一個庫房3-4個。選用開關量型除濕設備，一個庫房估計4-5臺。實現采集庫房內的溫濕度數據，同時將數據上傳至監控平臺，并
可以根據設定的溫濕度要求打開或關閉空調、除濕機、加濕機等設備，實現對溫濕度的管控。

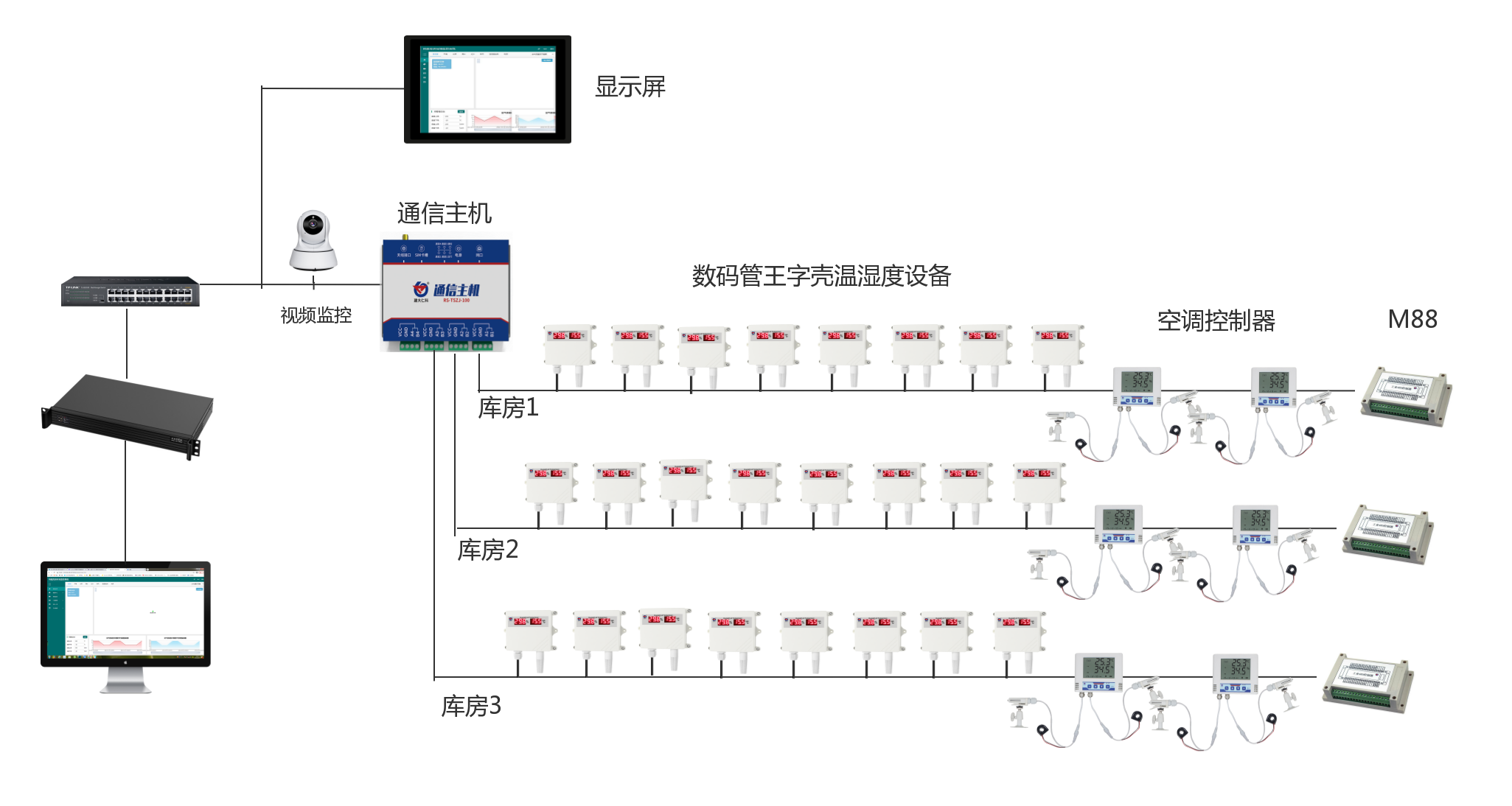

二、方案拓?fù)鋱D
三、系統介紹
主要會用到以下幾個界面：溫濕度界面、溫濕度控制界面、大屏可視化界面，下面分別進行介紹。

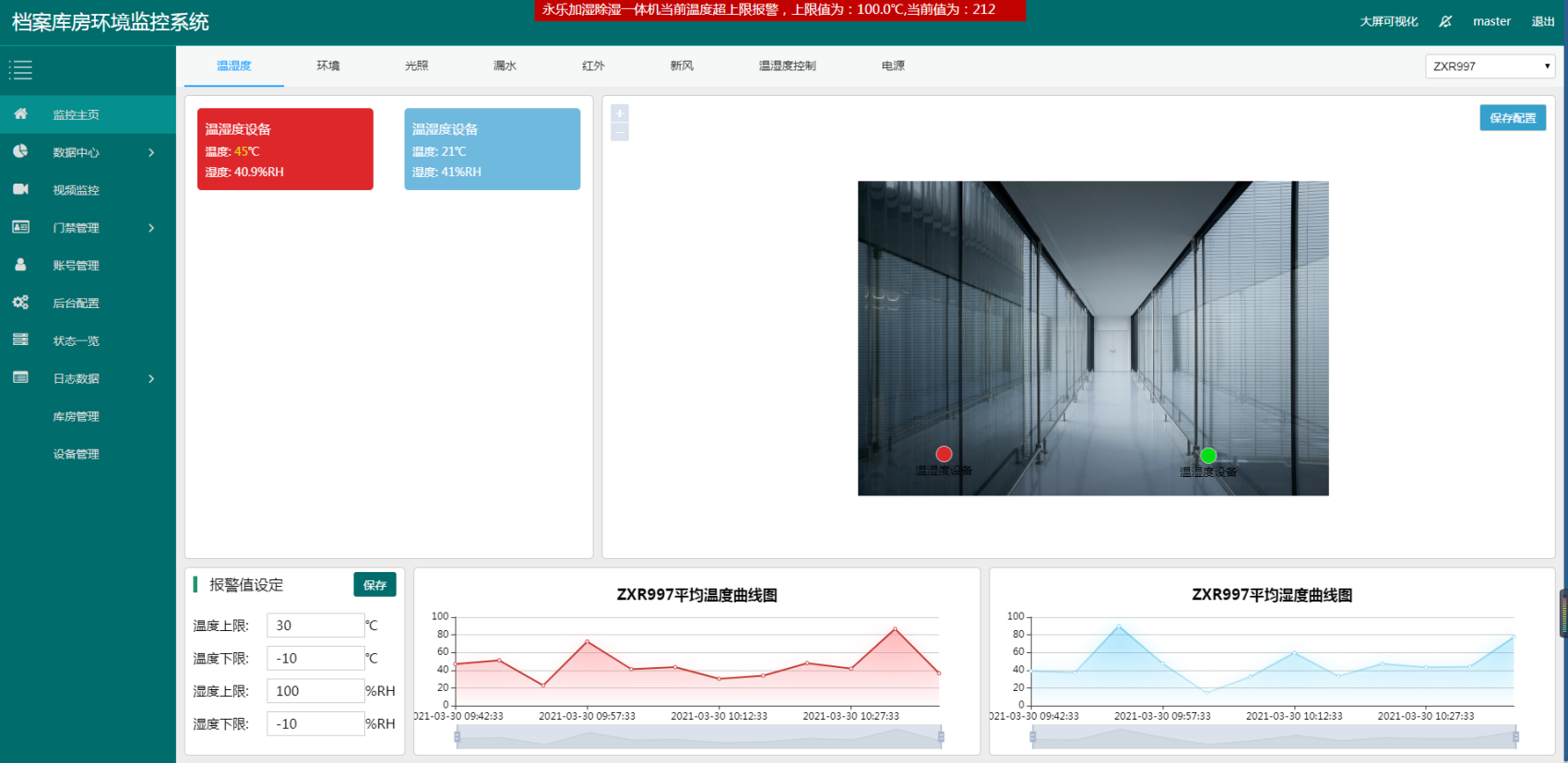

1、溫濕度界面 分為溫濕度設備列表、庫房區域平面圖、報警值設定、庫房平均溫濕度曲線四部分。溫濕度設備列表會顯示庫房內所有溫濕度設備的溫濕度數據，若有超限（可在下方設置報
警值）設備會變紅顯示，并會有彈窗提示。右側可按實際添加庫房平面圖，方便確認每個設備的安裝位置信息，快速定位報警設備位置。下方會顯示每個庫房平均溫濕度曲線，方便了解溫濕度
變化趨勢。

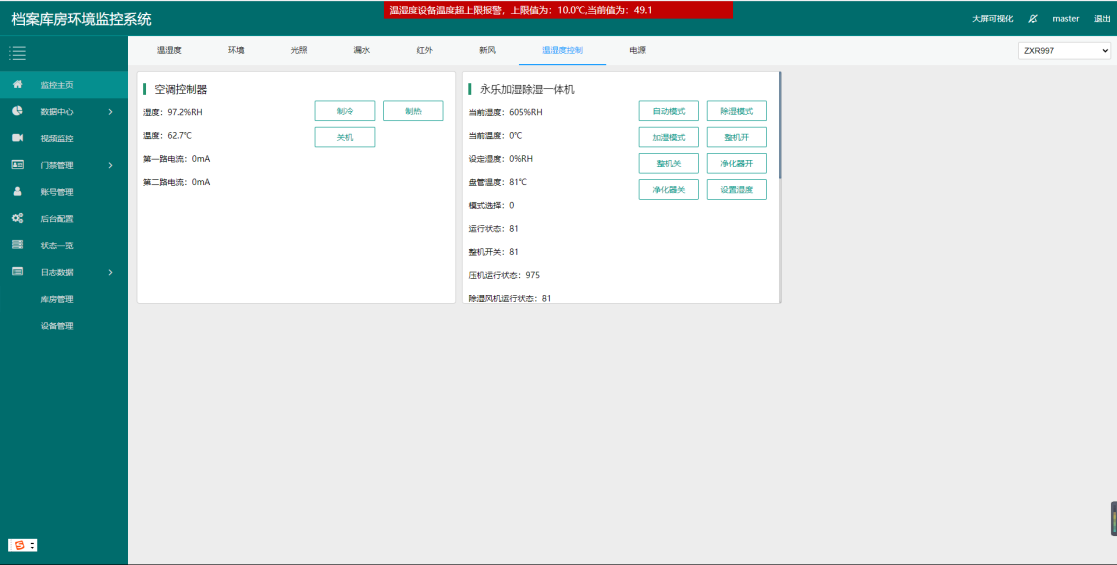

2、溫濕度控制界面 主要用于操作控制空調控制器以及加濕除濕設備，使溫濕度數據與其實現聯動。
當溫度異常，可聯動我司工業級多功能學習型空調控制器自動發送制冷制熱關機的指令控制空調實現開啟或關閉，也可以遠程通過平臺發送指令控制空調，同時在平臺顯示當前的溫濕度以
及當前空調的工作狀態。
當濕度異常，可通過M88聯動加濕除濕設備實現自動除濕或加濕。

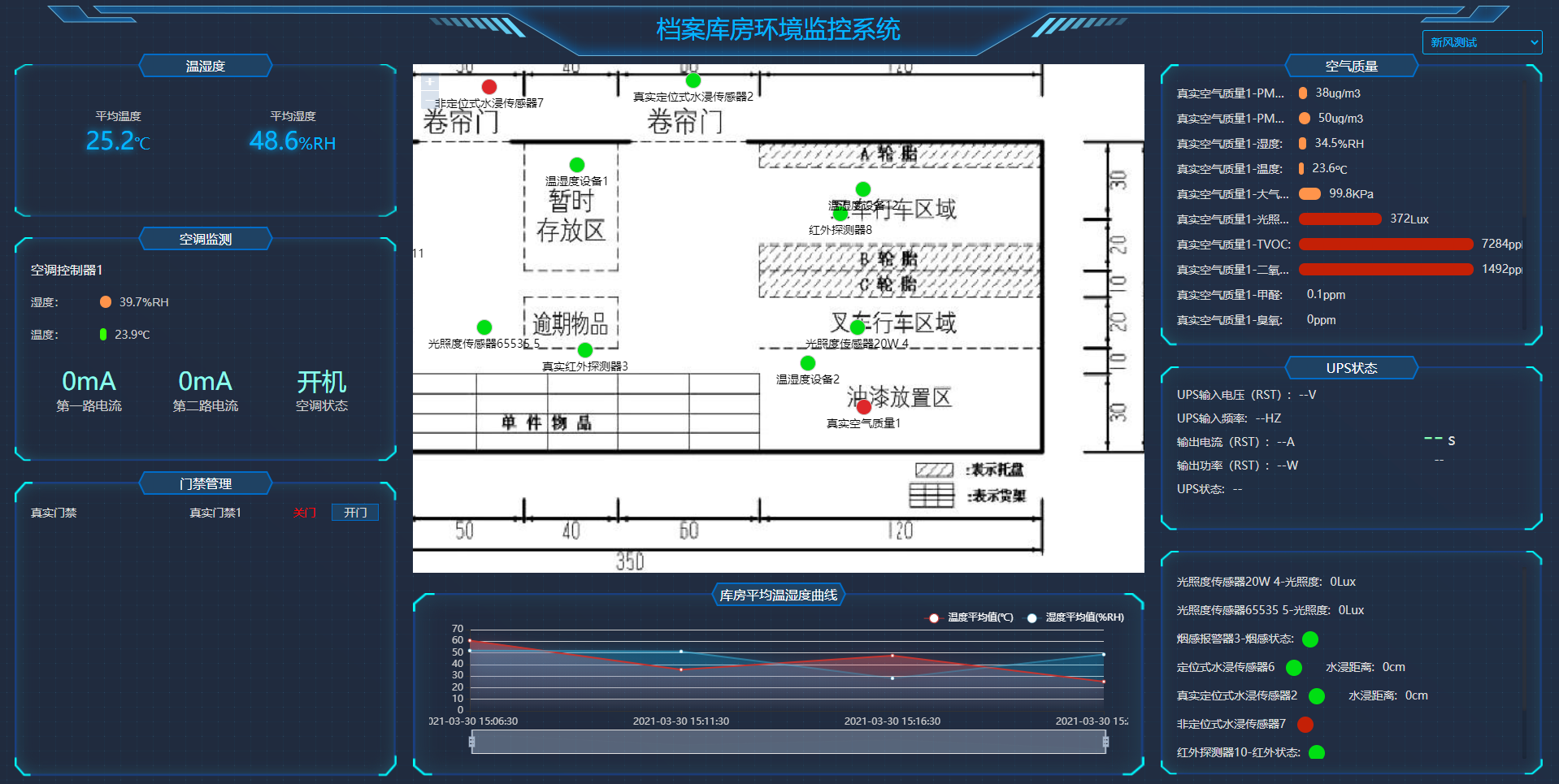

3、大屏可視化界面
專業可靠的數據可視化系統可以在一塊屏幕之上承載所有的數據訪問并展示結果，高效的節約時間并提高生產率，和傳統的二維數據報告相比，數據可視化大屏更具優勢，用戶只需要輕輕
點擊鼠標，就可以輕松的與所有數據進行交互，并且可滾動顯示各個庫房的信息，數據也不再是存儲在電腦硬盤中冰冷的數字，也可以生動直觀地展現在大眾面前。
四、物料清單
|
序號 |
設備名稱 |
設備型號 |
數量 |
單價 |
總價 |
功能描述 |
|
1 |
庫房環境監控服務器 |
RS-KFZJ-100 |
1個 |
|
|
軟件＋1U小主機 |
|
2 |
庫房通信主機 |
RS-TSZJ-100 |
1個 |
|
|
三個庫房一個通信主機 |
|
3 |
庫房分區顯示屏 |
RS-KFLCD-100 |
1個 |
|
|
19寸觸摸顯示屏（選配） |
|
4 |
數碼管溫濕度變送器 |
RS-WS-N01-SMG-* |
3×8=24個 |
|
|
一個庫房8個溫濕度設備 |
|
5 |
空調控制器 |
RS-KTC-N01-* |
2×3=6個 |
|
|
一個庫房3~4個空調，一個空調控制器可控制兩個空調，一個庫房安裝2個空調控制器 |
|
6 |
M88 |
RS-M88 |
3個 |
|
|
一個庫房安裝一個M88用于對加濕除濕機的控制 |
