第一章 項目概述
1.1 項目背景
配電室是電力系統末端配電網中傳輸、分配電能的主要電氣設備場所，是城市配電網系統的重要組成部分，起到保護、計量、分配電能的作用。
長期以來，配電室管理工作一直是供電系統運行管理的薄弱環節之一。一些配電室開關跳閘、危險氣體泄露、環境過熱影響設備運行、水浸導致設備損壞、設備被盜等問題，使得企業、居民的生活及工作用電均受到了不同程度的影響。
傳統的配電室運營管理主要是由工作人員逐個測量配電裝置及巡檢，部署繁瑣，線路雜亂，展現的結果也是費時費工，既不能及時反映真實情況，也不能及時解決實際問題。隨著無人值守配電站的普及和貫徹，加強對配電室環境的監測，保障供電安全，已成為非常重要的工作。
配電室常見安全的隱患：
1、六氟化硫氣體泄漏隱患：裝有SF6設備的配電裝置室,當發生SF6氣體泄漏后，若通風不及時，SF6氣體會在低層空間積聚，造成局部缺氧；另一方面，由于SF6氣體本身無色無味，發生泄漏后不易讓人察覺，增加了對進入泄漏現場工作人員的潛在危險性，嚴重威脅人員的安全和健康，甚至造成惡性事故。
2、溫濕度隱患：由于溫濕度過高造成電子元件提前老化；
3、漏水隱患：汛期長降雨造成漏水滲水隱患；
4、火災隱患：煙霧監控不及時而造成的火災隱患；
5、供電隱患：當配電室發生意外之后，無法持續性供電問題；
6、非法闖入：不法分子闖入，設備失竊。
1.2 建設目標
配電室輔控項目無線組網遠程在線控制系統解決方案的總體目標是實現對配電室內的環境和設備進行統一監控和管理。
該系統解決方案是集配電室內環境監測（除了對SF6、O2氣體監測外，還包括了溫濕度、水浸、煙霧、紅外監測等），設備控制（風機），以及智能監控終端軟件于一體的智能配電室環境監控管理體系。
通過LORA無線組網對配電室內的各種環境監測及報警數據進行分析，實時反映現場設備運行的環境情況、設備本身運行情況，通過聯動控制，保障配電室的電力設備安全運行。防止因環境改變、設備狀態變化而引起的事故，滿足配電室遠程運維的可靠管控要求。為新型現代化配電室的智能化、可視化、自動化、互動化做有效支撐。
配電室輔控項目無線組網遠程在線控制系統解決方案要實現的五個目標：
1、為配電室內各系統及設備運行提供高度穩定可靠的監測信息資源，提供實時數據監測以及必要的遠程控制、智能控制。
2、對配電室發生的故障產生故障告警，通過多種方式通知相關管理人員，及時處理，及時解決，對即將發生的故障進行預警。
3、促進配電室的自動化、智能化，明晰管理人員的權利和責任，提高機房的管理水平，節省配電所運行管理費用，達到短期投資、長期受益的目的。
4、利用平臺完善的數據統計和分析功能，為配電室管理者提供可靠地參考依據，為配電室建設與改進提供充分的決策依據。
5、預留充分的擴展功能，適應發展需要，做到方便擴展、容易更改，可適應環境的變化和管理需求的多樣化。
1.3 設計原則
根據配電室運營和管理的的實際需求，以及國內外技術發展的現狀和方向，參考國內外配電室環境監控技術建設的先進項目，借鑒其建設經驗，在方案中我們遵循以下幾項總體原則：
■ 穩定可靠：只有穩定運行的系統，才能確保電力配送工程系統平穩運行，監控系統的作用和意義才能體現。整體方案從方案架構、產品設計等各個層面，都以穩定可靠作為設計的第一目標。
■ 架構合理具有可擴展性：采用平臺級的理念來架構系統，使整個方案安全平穩地運行，并具備良好的擴展性。可擴展性保證當用戶有更多的要求時，引入的新設備可以順利地與本次配備的設備共同工作，進一步擴展與提高系統的性能和功能。
■ 盡可能簡約的配置：整個方案盡可能采用簡約的連接方式，去掉各種冗余配置，減少故障點，提高系統穩定性，降低系統造價。
■ 更好的系統效率：方案設計以盡可能提高系統整體的運行效率為重要依據，選擇更合適的產品以及更合適技術方案實現。
■ 更高的性價比：方案一直以更高性價比為目標，不斷升級和改進軟硬件產品，針對各大環境監控系統都有對應的產品和方案。以“為客戶提供最高性價比的方案”為設計目標來進行方案設計，綜合客戶需求以及擴展性要求，選擇最合適的產品，降低系統造價，為客戶節約項目成本。
■ 系統更易于使用和維護：方案設計根據項目建設規則等選擇合適的監控產品和技術方案實現，力爭使系統更容易使用和維護，降低客戶使用監控系統的管理和維護成本。
1.4 設計依據
■ 《高壓組合電器配電室六氟化硫環境監測系統》JB/T 10893- -2008
■ 《六氟化硫電氣設備中氣體管理和檢測導則》GB/T8905-1996
■ 《電子信息系統機房設計規范》GB50174-2008
■ 《通用用電設備配電設計規范》GB 50055-2011
■ 《電氣裝置工程施工及驗收規范》GBJ232--82
■ 《入侵探測器通用技術條件》 GB10408.1-2000
■ 《智能變電站技術導則》Q/GDW 383-2009
■ 《供配電系統設計規范》GB 50052-2009
■ 《低壓配電設計規范》GB 50054-2011
第二章 項目介紹
2.1 系統簡介
為了充分保障配電室內設備運行的環境安全，建大仁科推出配電室輔控項目無線組網遠程在線控制系統解決方案，該方案運用了基于擴頻通信的超遠距離、低功耗LORA無線傳輸技術、智能傳感網技術、抗干擾技術以及自動化控制技術。對傳統的配電室進行升級改造，構建全程智能化的高效監測控制管理體系，依托部署在配電室現場的各種傳感器，實現配電室內的溫濕度、安防、SF6/O2氣體濃度、水浸、煙霧、風機等遠程無線監管。
通過設立統一監控管理站，對分布在配電室不同區域的多個設備和信息進行全數字化集中監控管理，實現配電室的少人或無人值守，滿足現代化智能配電室管理的需要，使用戶的維護模式從“被動搶修模式”變?yōu)?ldquo;主動預防模式”。
本監測系統采用無線組網，施工部署簡單方便，細節考慮周到，擴容方便。監控管理平臺也非常人性化，界面友好、操作簡單、功能全面，監控設備的管理采用即插即用，維護非常方便。方便用戶據自身的需求和投資預算進行項目的投資，不會造成重復投資浪費。

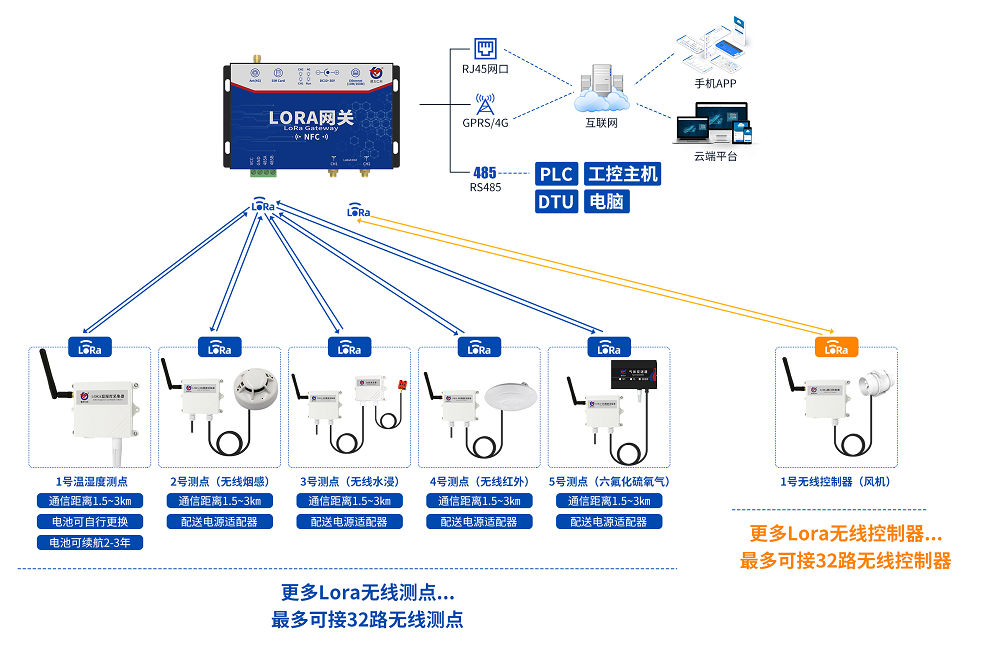

2.2 系統拓?fù)鋱D
2.3 系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ 專業傳感器，精準監測
該系統內均采用高精度傳感器，測量范圍廣，準確度高，確保產品優異的可靠性、高精度和互換性。
■ LORA無線傳輸，無需布線
與傳統的有線信號傳輸不同，該系統采用LORA無線輸出方式，無需布線，實現測點與網關之間無線連接，避免大量電纜鋪設、電纜暴露、通信線路過長等問題。采用LoRa無線通信技術的原因在于它的數據長距離傳輸能力，其通信距離可達視距3000米，室內可穿3~4 層樓板。LoRa技術具有高性能、遠距離、低功耗、支持大規模組網、測距和定位等特點，這使得該方案成為物聯網大規模推廣應用的一種理想的技術選擇。
■ 系統級整體性及平臺化
借助自身多年來的行業經驗，結合客戶需求的方方面面，給出系統級、整體性的解決方案，具備更好分工以及協同效率，設計將具備良好的系統擴展性。本方案覆蓋配電室內的溫濕度、紅外、SF6、O2氣體濃度、水浸、煙霧等各項環境參數的監控，具備高整合度；集測、管、控一體化的整體考慮，提升配電室輔控項目無線組網遠程在線控制系統的平臺級管理功能。
■ 免費云平臺
平臺采用B/S架構，維護和升級方式簡單，最少支持1000個采集設備的監控和管理，采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。具備多級別告警方式，支持語音、短信、郵件和現場聲光報警方式。云平臺自動收集LORA網關采集到的環境數據，通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。
■ 跨區域統一管理
通過設立統一監控管理站，對分布在不同區域的多個設備和信息進行全數字化集中監控管理，滿足現代化各測點統一監管需要。
■ 多平臺遠程管理，功能強大
配電室輔控項目無線組網遠程在線控制系統支持電腦PC端、APP移動端、微信公眾號等多種方式遠程查看、管理數據。
■ 具有豐富的自動告警方式
系統支持電話、短信、聲光、郵件等報警功能，并具有多種告警策略可以選擇，通用系統即可滿足絕大多數用戶的需求。
■ 軟硬件產品集成度高
配電室輔控項目無線組網遠程在線控制系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
■ 切合客戶需求的獨有功能
該系統結合客戶需求，集成了很多比較實用的功能，也可根據客戶需求，支持定制。從客戶使用的角度出發，使應用和維護盡可能方便省心。
第三章 項目方案設計
配電室輔控項目無線組網遠程在線控制系統要由三個工作模塊組成，第一部分：環境監測（SF6、O2氣體泄露監測、溫濕度監測、水浸監測、火災監測、紅外入侵監測）；第二部分：設備聯動控制（風機控制）；第三部分：LORA網關與平臺軟件通信。
該系統通過在配電室配置相應的傳感器連接LORA 485數據采集器將采集到的數據通過LORA無線傳輸方式上傳至LORA網關，再通過4G/以太網/RS485上傳至環境監控云平臺。通過軟件對每個測點的測量值及其工作狀態進行連續采集，如出現異常，系統會自動發出聲光、短信、語音、郵件告警及時通知相關管理人員，將可能出現的險情消滅在萌芽狀態，避免造成大的經濟損失及影響配電室設備的正常工作。
3.1 環境監測
3.1.1 SF6、O2氣體泄露監測
監測對象：監測配電室內的電纜地溝、配電裝置、二次設備室等氣體采樣區的六氟化硫、氧氣含量。
監測內容：各氣體傳感器信號采集、測點狀態檢測、超限告警、報警記錄、繼電器控制。
監測效果：在配電室內的電纜地溝、配電裝置、二次設備室等區域安裝SF6、O2二合一變送器并連接LORA485數據采集器，將采集到的數據通過LORA無線傳輸至LORA網關，再通過4G/以太網/RS485上傳至環境監控云平臺。當監測到任一氣體濃度超限，自動自動啟動電話、短信、郵件等報警，并聯動風機及時進行通風。
【設備配置】
|
設備 |
參數 |

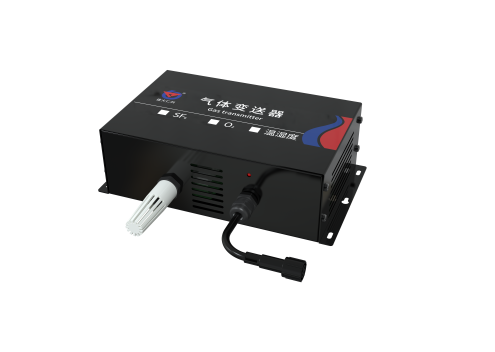

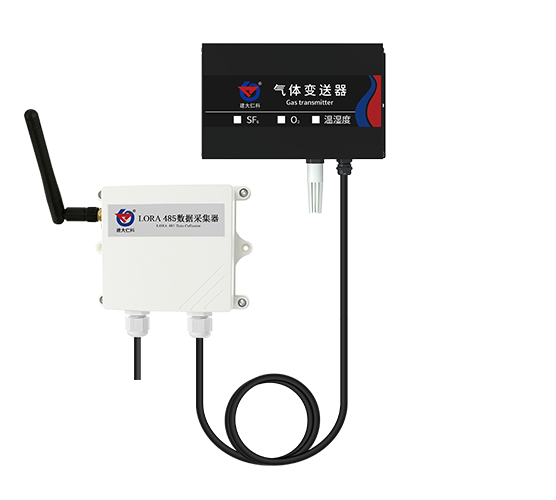

六氟化硫氧氣變送器
RS-SF6O2-N01-MP
 |
SF6監測原理 |
NDIR 原理 |
|
SF6 |
分辨率：1ppm |
|
量程：0~1000ppm |
|
穩定性：≤2%信號值/月 |
|
響應時間：≤30S |
|
重復性：≤3% |
|
O2 |
分辨率：0.1%VOL |
|
量程：0~30%Vol |
|
精度：±3%FS |
|
重復性：≤1% |
|
響應時間：≤10S |

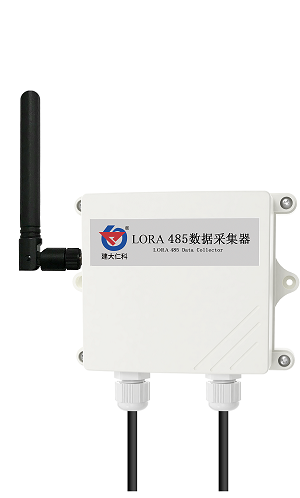

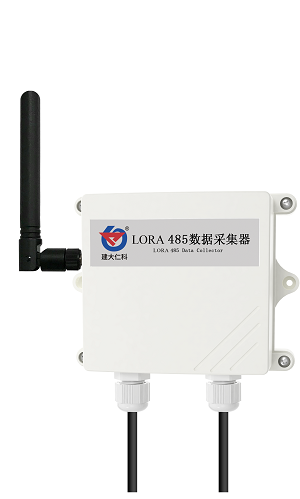

LORA 485數據采集器
RS-485-LORA-2
 |
供電 |
電源適配器 |
|
功耗 |
0.06W |
|
與網關通訊 |
LORA無線信號 |
|
無線傳輸距離 |
室內市區：可穿3~4堵混凝土墻 |
|
室外：3000米（視距） |
|
主從RS485接口通訊距離 |
2000m |
|
數據上傳間隔 |
1S~60000S可設（默認30S） |
|
設備配置 |
NFC（手機“碰一碰NFC配置”） |
3.1.2 溫濕度監測
監測對象：配電室不同區域的溫度、濕度進行實時監測。
監測內容：實時監測配電室內的溫濕度數據，防止室內溫濕度過高而造成的設備損壞故障。
監測效果：通過采用LORA溫濕度采集器將采集到的數據通過LORA無線傳輸至LORA網關，再通過4G/以太網/RS485上傳至環境監控云平臺?？蛇h(yuǎn)程實時顯示溫濕度傳感器所在位置的溫度、濕度變化情況，一旦溫濕度超出范圍，即刻啟動告警并提醒管理人員。
【設備配置】
|
設備 |
參數 |

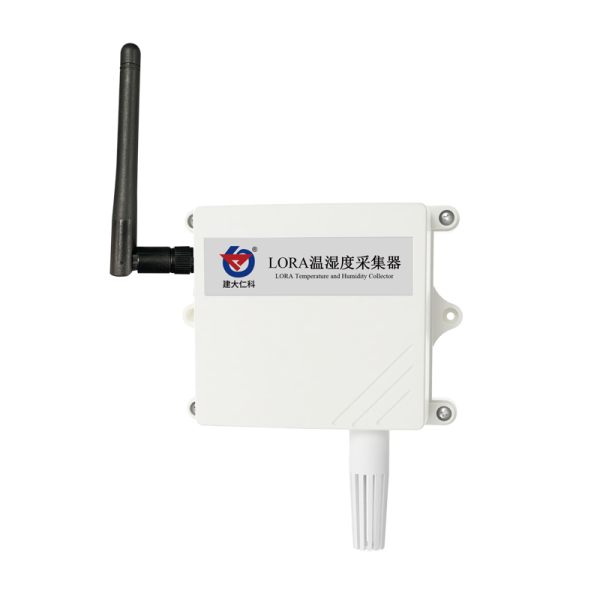

LORA溫濕度采集器
RS-WS-LORA-2-*
 |
供電 |
內置電池（DC3.6V鋰亞電池） |
|
續航時間 |
搭配我司提供電池，5min上傳一次數據可連續使用3年 |
|
多探頭選擇 |
內置PE探頭、內置精裝探頭、外延精裝探頭、外延防水探頭、外延寬溫探頭 |
|
探頭溫度量程 |
寬溫探頭：-40℃~+120℃ |
|
其他探頭：-40℃~+80℃ |
|
探頭濕度量程 |
0~100%RH |
|
A準精度 |
溫度：±0.4℃（25℃） |
|
濕度：±2%RH(60%RH,25℃) |
|
B準精度 |
溫度：±0.5℃（25℃） |
|
|
濕度：±3%RH(60%RH,25℃) |
|
與網關通訊 |
LORA無線信號 |
|
無線傳輸距離 |
室內市區：可穿3~4堵混凝土墻 |
|
室外：3000米（視距） |
3.1.3 水浸監測
監測對象：對空調、窗戶、地面等處可能有漏水、積水的地方進行監測。
監測內容：實時檢測并記錄漏水、積水情況，且實時報警，減少漏水積水引起的漏電、短路等狀況。
監測效果：在配電室的空調、窗戶、不同地面區域安裝水浸變送器，并連接LORA 485數據采集器，將采集到的數據通過LORA無線傳輸至LORA網關，再通過4G/以太網/RS485上傳至環境監控云平臺。實時監測各區域模塊的漏水情況，當其中任一參數超過設定值時平臺啟動短信、電話、郵件告警，及時通知管理人員緊急處理。
【設備配置】
|
設備 |
參數 |

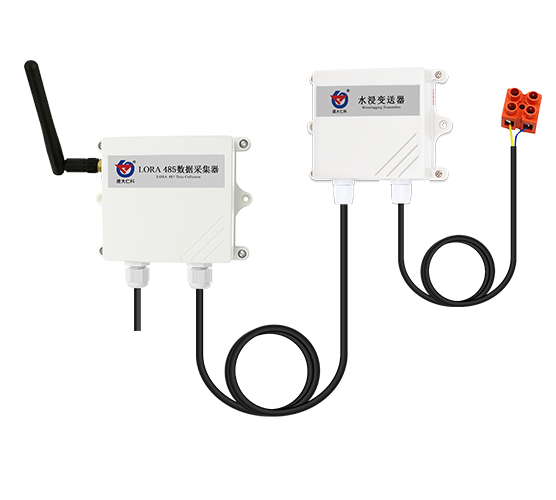

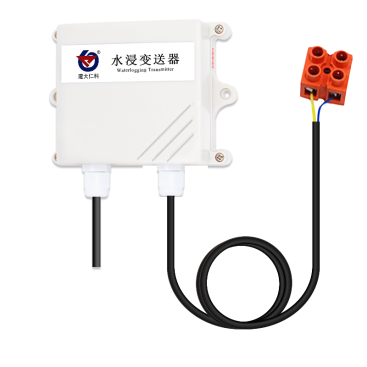

王字殼水浸變送器
RS-SJ-N01-2
 |
供電 |
DC10-30V |
|
最大功耗 |
0.4W |
變送器電路
工作溫度 |
20℃~+60℃，0%RH~95%RH（非結露） |
|
漏水電極 |
最遠可達 30 米 |
|
漏水繩 |
最長可達30 米 |
LORA 485數據采集器
RS-485-LORA-2
 |
供電 |
電源適配器 |
|
功耗 |
0.06W |
|
與網關通訊 |
LORA無線信號 |
|
無線傳輸距離 |
室內市區：可穿3~4堵混凝土墻 |
|
室外：3000米（視距） |
|
主從RS485接口通訊距離 |
2000m |
|
數據上傳間隔 |
1S~60000S可設（默認30S） |
|
設備配置 |
NFC（手機“碰一碰NFC配置”） |
3.1.4 火災監測
監測對象：對配電室環境中的煙感狀態進行監測。
監測內容：實時監測室內煙霧濃度，且及時報警，將火災隱患控制在初期，減少可能造成的損失。
監測效果：在配電室內的不同區域布置煙霧報警器，并連接LORA485數據采集器，將采集到的數據通過LORA無線傳輸至LORA網關，再通過4G/以太網/RS485上傳至環境監控云平臺。當監測到環境煙霧時，系統會自動啟動本地聲音報警，系統啟動短信、電話等報警類型，幫助管理人員及時發現火災隱患。
【設備配置】
|
設備 |
參數 |

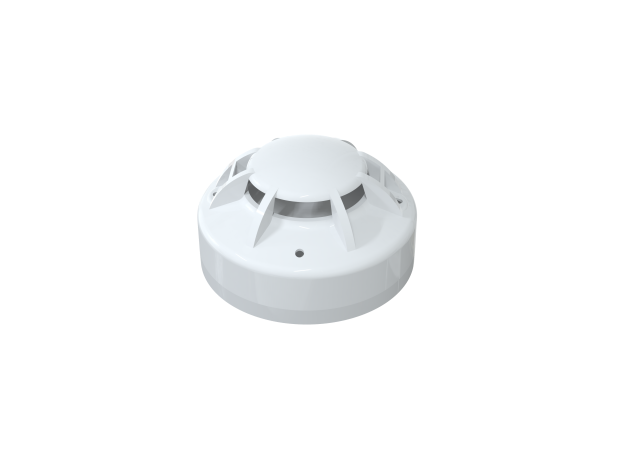

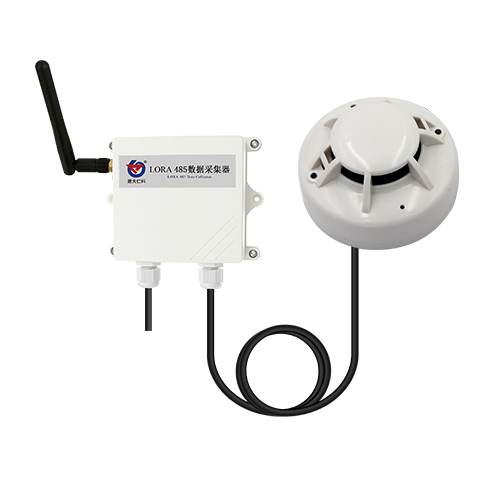

煙霧報警器
RS-YG-N01
 |
供電 |
DC10-30V |
|
報警聲響 |
≥80dB |
|
工作環境 |
-10℃~50℃，≤95%（非結露） |
|
煙霧靈敏度 |
1.06±0.26%FT |
|
符合標準 |
GB4715-2005 |
LORA 485數據采集器
RS-485-LORA-2
 |
供電 |
電源適配器 |
|
功耗 |
0.06W |
|
與網關通訊 |
LORA無線信號 |
|
無線傳輸距離 |
室內市區：可穿3~4堵混凝土墻 |
|
室外：3000米（視距） |
|
主從RS485接口通訊距離 |
2000m |
|
數據上傳間隔 |
1S~60000S可設（默認30S） |
|
設備配置 |
NFC（手機“碰一碰NFC配置”） |
3.1.5 紅外入侵監測
監測內容：自動檢測周邊環境是否有異常情況，如果有人體移動現象自動向平臺傳遞告警信號。防范非法進入、破壞配電室設備設施。
監測效果：在配電室門口、窗戶等位置安裝紅外探測器，并連接LORA485數據采集器，將采集到的數據通過LORA無線傳輸至LORA網關，再通過4G/以太網/RS485上傳至環境監控云平臺。當有入侵者通過探測區域時，探測器將自動探測區域內人體的活動。如有動態移動現象，系統自動啟動短信、電話、郵件告警。
【設備配置】
|
設備 |
參數 |

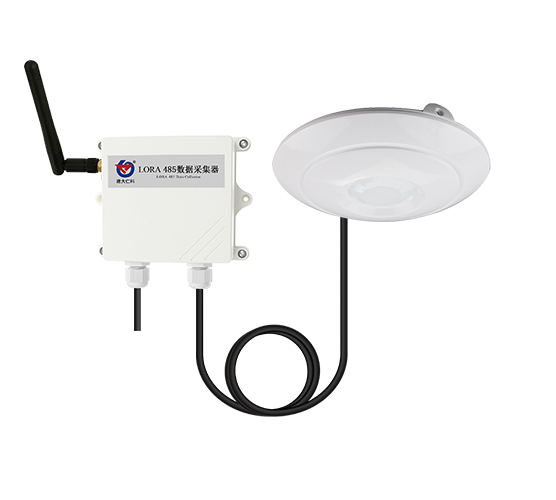

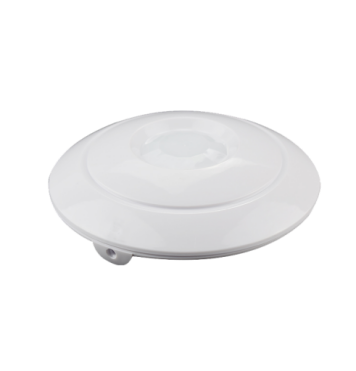

吸頂式紅外探測器
RS-HW-N01
 |
供電 |
DC10-30V |
|
報警延時 |
30s、10s、5s輸出可選 |
|
工作環境 |
-10℃~50℃，≤95%（非結露） |
|
安裝方式 |
吸頂 |
|
安裝高度 |
2.5~6m |
|
探測角度 |
全方位360° |
LORA 485數據采集器
RS-485-LORA-2
 |
供電 |
電源適配器 |
|
功耗 |
0.06W |
|
與網關通訊 |
LORA無線信號 |
|
無線傳輸距離 |
室內市區：可穿3~4堵混凝土墻 |
|
室外：3000米（視距） |
|
主從RS485接口通訊距離 |
2000m |
|
數據上傳間隔 |
1S~60000S可設（默認30S） |
|
設備配置 |
NFC（手機“碰一碰NFC配置”） |
3.2 設備聯動控制
3.2.1 風機控制
工作內容：及時根據配電室內的溫濕度、煙感、氣體濃度等數值信息進行通風換氣。
工作效果：系統采用LORA閥門控制器遠程控制風機，改產品使用遠距離，低功耗的技術LORA，通過繼電器信號控制風機的開關。產品通過LORA無線傳輸技術連接 LORA 網關實現基于平臺的遠程手動開關、定時開啟關閉，實現關聯采集設備進行自動控制，實現智慧聯動。當任一數值超限告警時，自動發送聯動通風命令給風機，及時進行通風。此外設定風機每天定時啟動和停止的時間，給配電室定時通風。
【設備配置】
|
設備 |
參數 |

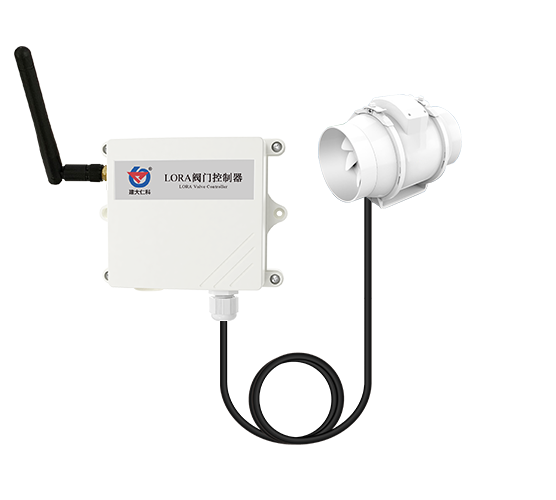

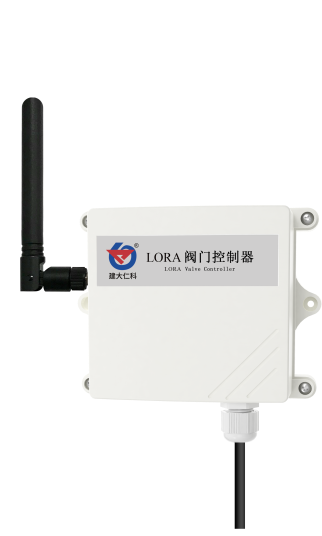

LORA閥門控制器
RS-WPL-LORA-2
 |
供電 |
10-30V寬壓供電 |
|
功耗 |
0.9W |
|
設備工作環境 |
-20℃~+60℃ |
|
防水等級 |
IP65 |
|
與網關通訊 |
LORA無線信號 |
|
輸出控制信號 |
無源繼電器輸出 |
|
輸出控制信號 |
小于2S |
|
繼電器最大開關電壓 |
30V-DC/255V-AC |
|
觸點最大開關電流 |
3A |
|
無線傳輸距離 |
室內市區：可穿3~4堵混凝土墻 |
|
室外：3000米（視距） |
|
主從RS485接口通訊距離 |
2000m |
|
設備配置 |
NFC（手機“碰一碰NFC配置”） |
3.3 LORA網關與平臺軟件通信
工作對象：對整個系統進行實時監控。
工作效果：自動收集LORA網關上傳的數據，當其中任一參數超過設定值時系統觸發告警警，自動啟動短信、語音、郵件報警，及時通知管理人員緊急處理。
工作內容：數據24小時不間斷監測、設備運行狀態監測、超限告警、繼電器控制。
【設備配置】
|
設備 |
參數 |

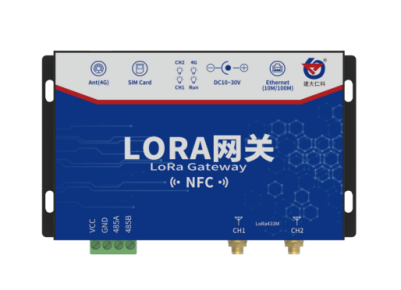

LORA網關
RS-LG-200-*
 |
供電 |
10-30V寬壓供電 |
|
功耗 |
1W |
|
通訊接口 |
RS485/4G/以太網 |
|
與傳感器通訊 |
LORA無線信號 |
|
LORA測點 |
32路 |
|
LORA無線控制 |
32路 |
|
數據上傳間隔 |
5-65535 S（默認20s） |
|
無線傳輸距離 |
室內市區：可穿3~4堵混凝土墻 |
|
室外：3000米（視距） |
|
設備配置 |
NFC（手機“碰一碰NFC配置”） |
第四章 綜合環境監控云平臺
4.1 概述
綜合環境云平臺以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
4.2 功能介紹

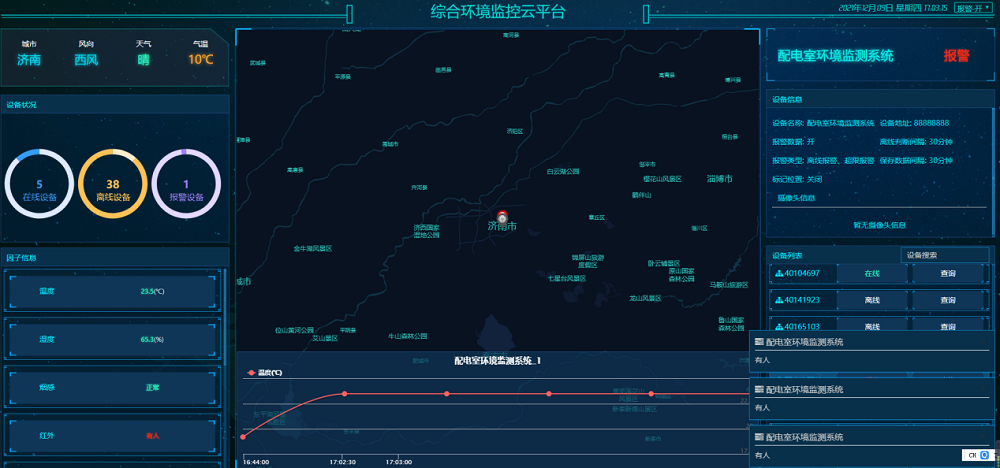

4.2.1大屏可視化
可滾動顯示配電室各區域的環境監測數據，數據清晰、直觀，便于管理員進行系統查看。
【大屏可視化】
4.2.2 數據實時監控
配電室輔控項目無線組網遠程在線控制系統中的數據均由綜合環境云平臺處理。在軟件頁面中，可從樹狀圖中清晰地找出每個配電室的環境情況。數據可以通過圖形化界面、列表和曲線的方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

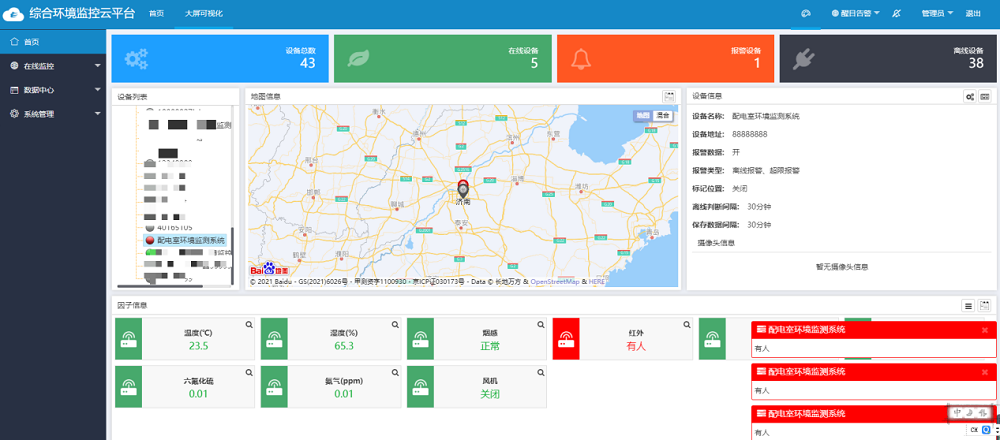

【首頁數據展示】

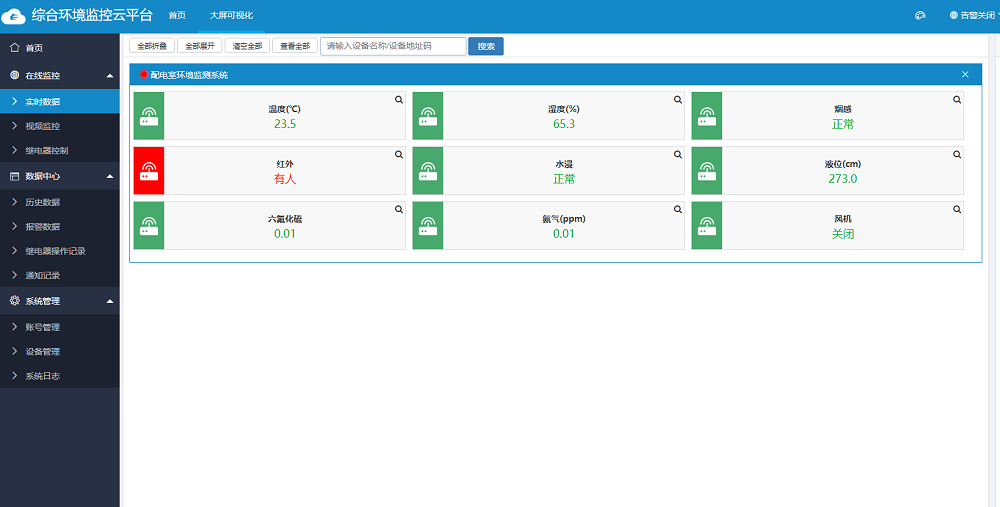

【實時數據】
4.2.3 超限報警
平臺支持短信、振鈴、微信、郵件、報警彈窗、音頻報警、離線告警等多種報警方式，報警內容可自定義。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
數據異?？筛鶕?jù)報警持續時間，向不同管理人員越級發送告警信息。

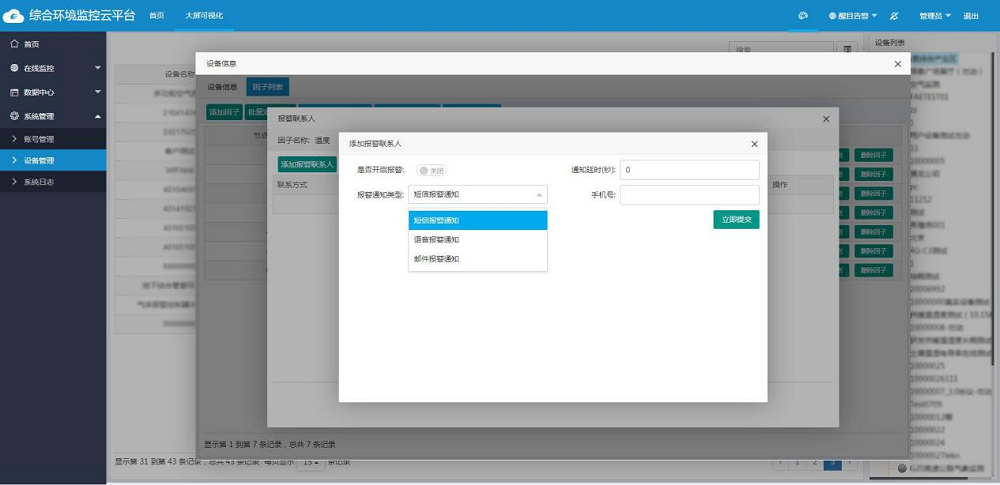

針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

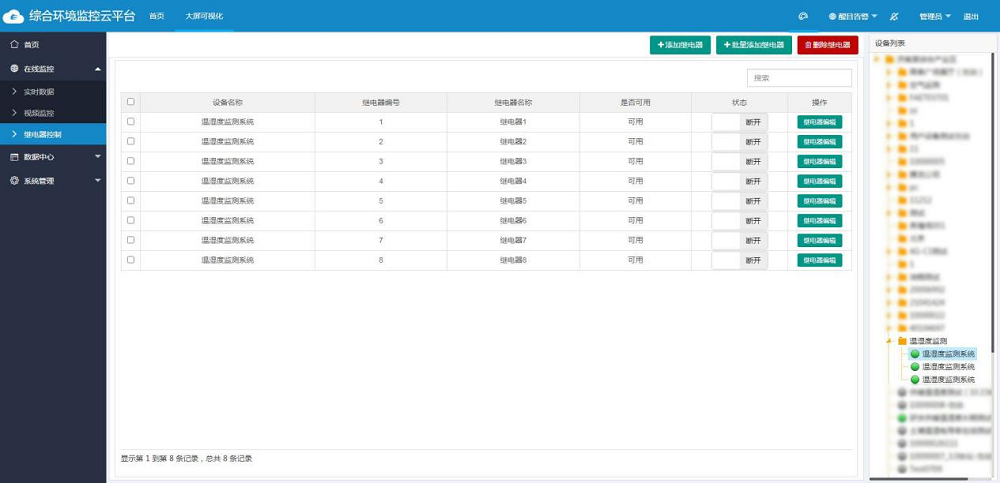

4.2.4 智能遠程控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。
4.2.5 歷史數據查詢、導出
可查詢一個或多個監測點的歷史數據、報警數據，根據需要選擇相應的監測點、時間范圍和數據類型進行查詢。
支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

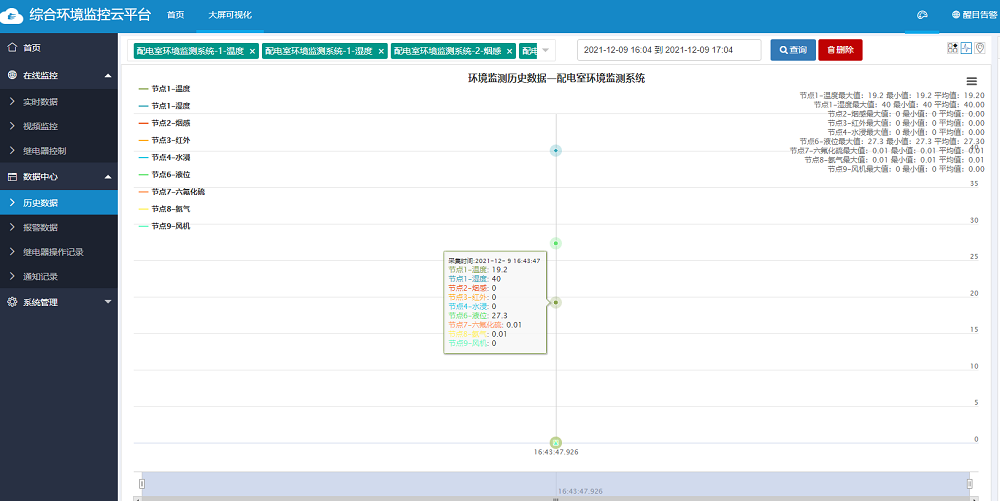

【歷史數據】

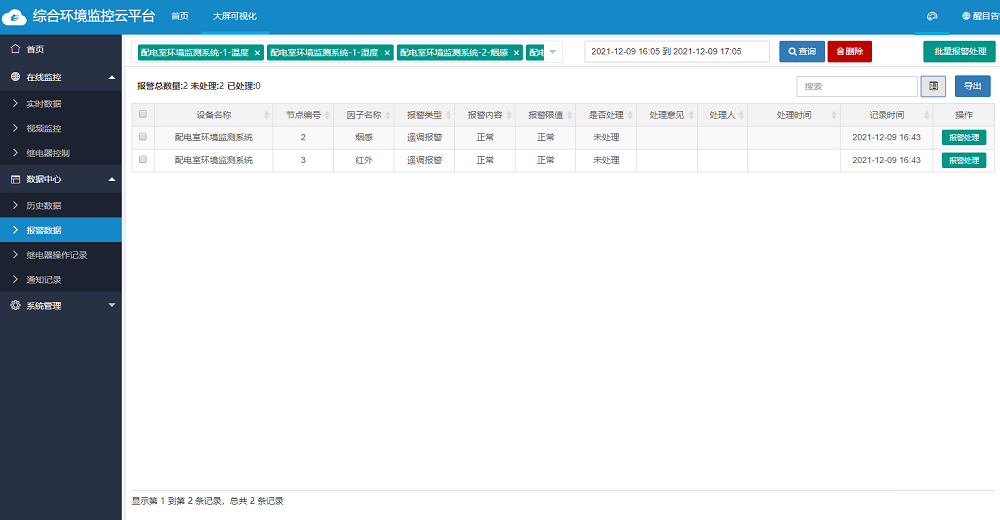

【報警數據】
4.2.6 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

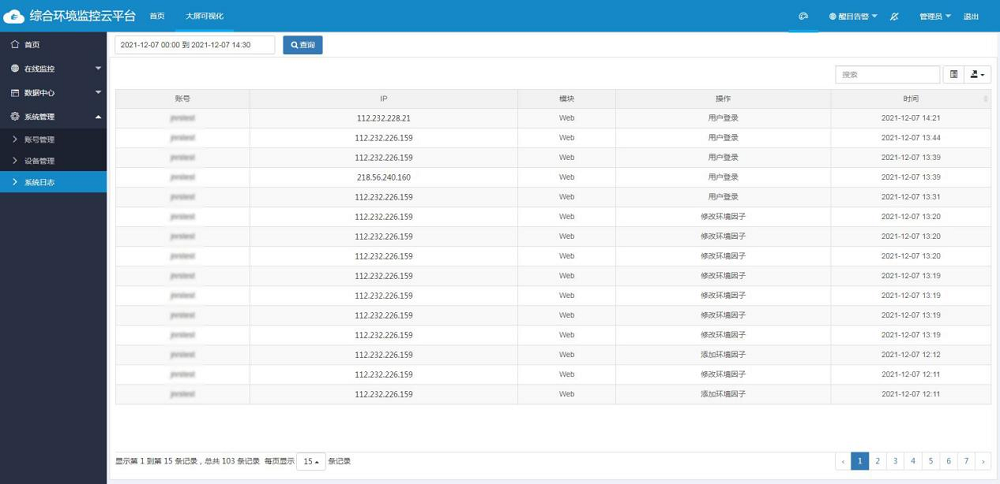

4.2.7 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
4.2.8 權限管理
針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理。

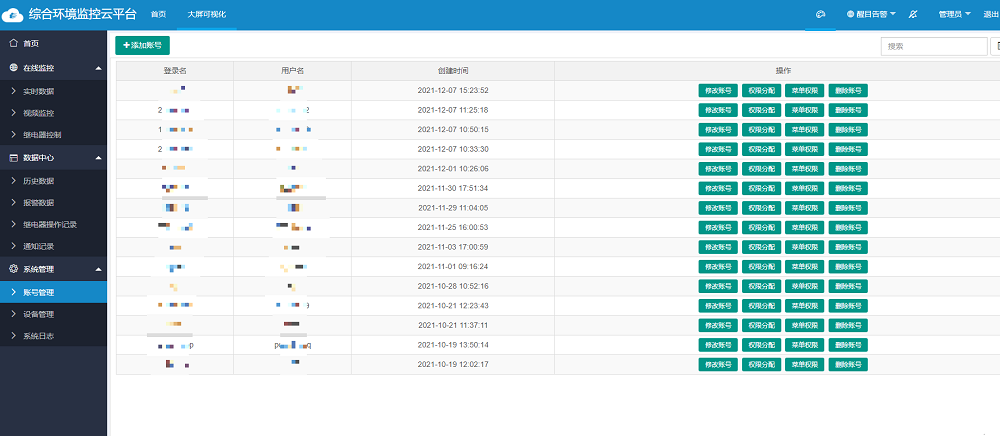

【賬號管理】

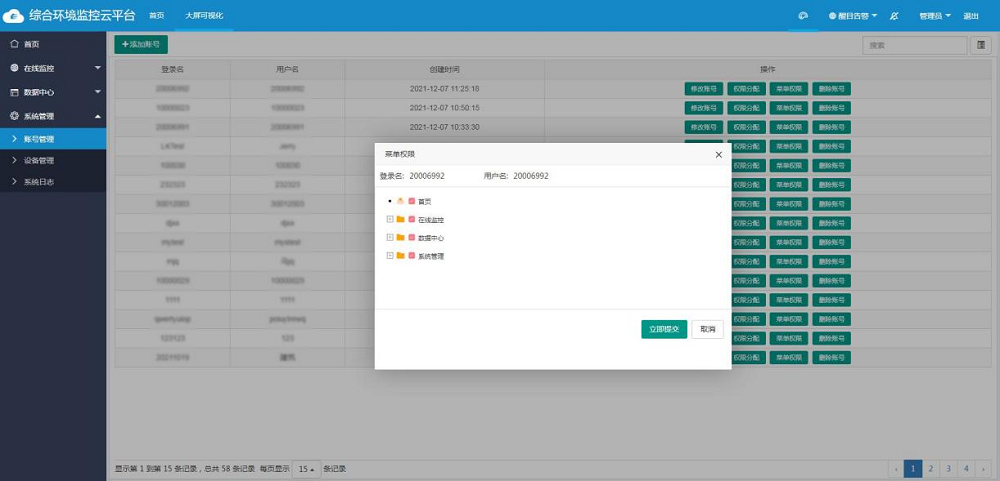

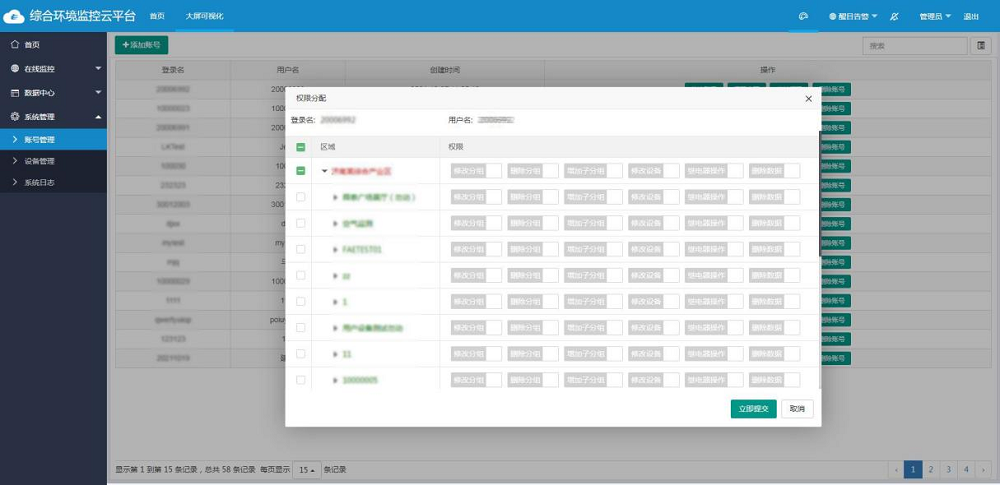

【管理員權限設置】
【管理員菜單權限】

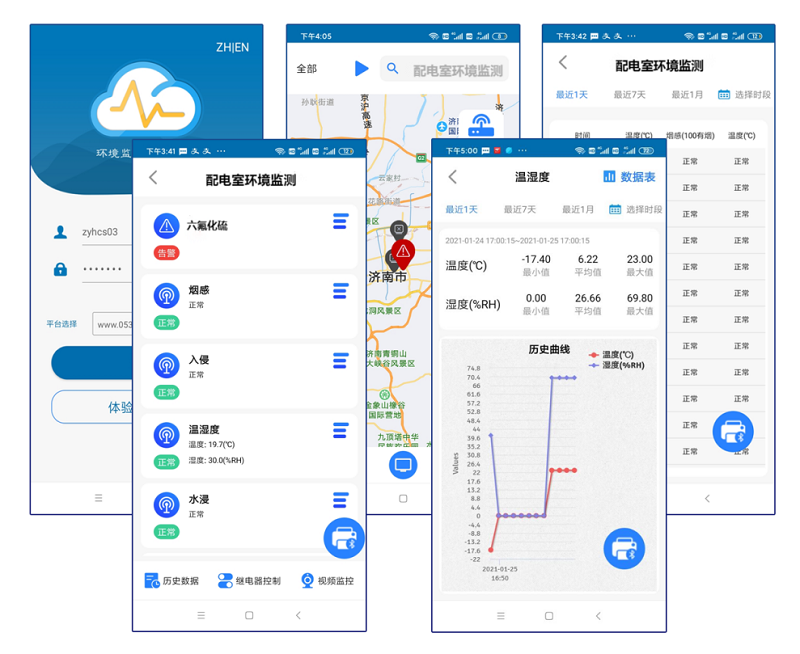

4.2.9 APP客戶端
為方便客戶使用，我司推出云平臺手機端APP“云控通”，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印，功能強大。
4.2.10 二次開發
提供基于本平臺的API接口，便于第三方平臺實時調取數據。
4.2.11 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
