一、 項目概述
1.1 系統背景
隨著信息網絡技術的不斷發展，各類規模大小不等，設備種類、數量不同的網絡設備機房廣泛分布于用戶各分支機構所在地域，由于欠缺與運行網絡的規模體系相對稱的運維系統，數量眾多的無人值守機房的物理運行環境狀況、動力配電狀況、設備運行狀況、人員活動狀況以及消防狀況的變化包括可能出現的危急狀況，均無法得到及時的發現和處理，也就很難被有效預見、防范和避免。因此，一套完善的機機房機柜溫濕度監測。
1.2 系統概述
檢測機房溫濕度變送器帶有液晶顯示，實時顯示溫濕度，背部免螺絲端子接線，可安裝在標準86mm接線盒上。設備 采用標準ModBus-RTU 通信協議，RS485信號輸出，通信距離最大可達2000米（實測）。探頭內置型、外 延型可選，廣泛適用于通訊機房、倉庫樓宇以及自控等需要溫濕度監測的場所。安全可靠，外觀美觀，安裝方便。
機柜式溫濕度變送器該變送器溫濕度傳感器內置，采用國外進口傳感器，精度高、響應速度快。485 通信接口標準 ModBus-RTU 通 信協議，通信距離最遠 2000 米。設備具有雙網口，可通過網線級聯下去，同時給下一級設備供電。帶有撥碼開關 可快速設置地址波特率。背面具有四個強力磁鐵，可直接吸附于機柜上，也可壁掛安裝，大大提高了安裝效率。該 產品廣泛適用于通訊機房、倉庫樓宇、圖書館等場所。

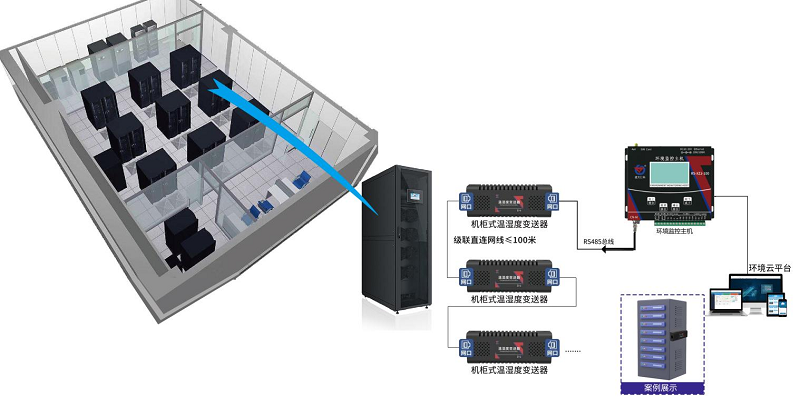

1.3 機房機柜溫濕度監測拓?fù)鋱D
二、 項目介紹
2.1 系統組成

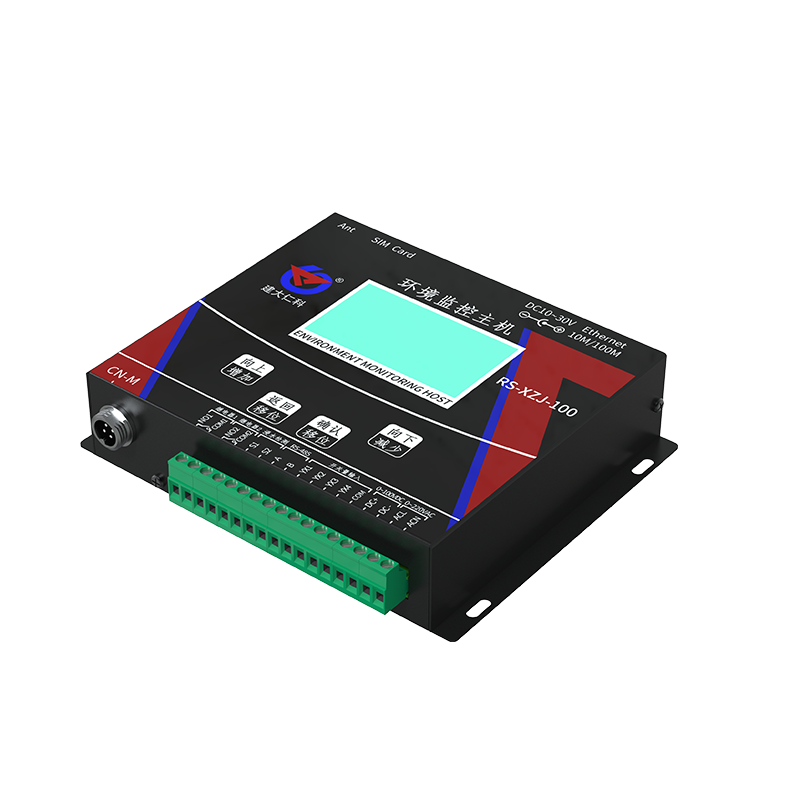

2.1.1 環境監控主機
為機房、倉庫等環境監控的場所研發的一款多功能監控主機,該設備支持 4G、以太網、RS485有線等任一方式上傳數據，設備內置大屏液晶，界面友好易操作，同時該主機能夠外接1臺最大1024*256點陣的LED屏。
2.1.1.1 功能特點
■ 直流10~30V寬電壓供電，內置數據存儲，可存儲52萬條記錄；
■ 1路RJ45網口，可將監測數據上傳至遠端監控軟件平臺；
■ 帶有1路浸水檢測功能可外接漏水電極也可外接漏水繩，最長30米；
■ 有1路ModBus-RTU主站接口可接入我司所有類型的485變送器。
2.1.1.2 技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
通信接口 |
RJ45 網口 |
通過網口方式上傳數據 |
|
|
4G |
中國移動、中國聯通或中國電信的 手機網絡（中國電信無短信功能） |
|
RS-485 從站接口 |
通過 RS-485 上傳數據（可選擇規 約） |
|
LED 屏顯示接口 |
支持最大點陣數 1024*256 的單色 LED 顯示屏（可選擇規約） |
|
1 路直流電壓 采集 |
采集量程 0-100V |
采集精度±0.1V，輸入阻抗≥100K |
|
1 路水浸檢測 信號 |
可進行漏水檢測 |
標配漏水電極，用戶也可選漏水 繩，最長可達 30 米 |
|
4 路開關量信 號輸入 |
可檢測干接點通斷狀態 |
外接無源干接點，響應時間≤0.2S |
|
2 路繼電器輸 出 |
繼電器干接點輸出 |
繼電器容量：250VAC/30VDC 3A 本繼電器可關聯到任意通道的上下 限，用作報警或自動控制 |
|
1 路翻斗式雨 量計脈沖信號 輸入 |
采集磁開關脈沖信號進行雨量計 量 |
默認脈沖當量：0.2mm 可上傳瞬時雨量（最近一分鐘）、 當前雨量（本日 00:00 至當前）、 昨日雨量（昨日 00:00-24:00）及永 久累計雨量值 （默認采用第四路開關量作為雨量 計輸入） |
|
數據上傳間隔 |
1s~10000s |
數據上傳間隔 1s~10000s 可設 |
|
內置存儲容量 |
52 萬條 |
內置存儲，最多可存儲 52 萬條 |
|
主從 RS485 接口通信距離 |
≥2000 米 |
采用 0.5 平方的 RVV 線纜最遠通信 距離可達 2000 米 |
|
供電范圍 |
DC 10~30V |
直流寬電壓供電 注：4G 版最大功耗約為 1.51w，不 帶 4G 版最大功耗約為 1.39w |

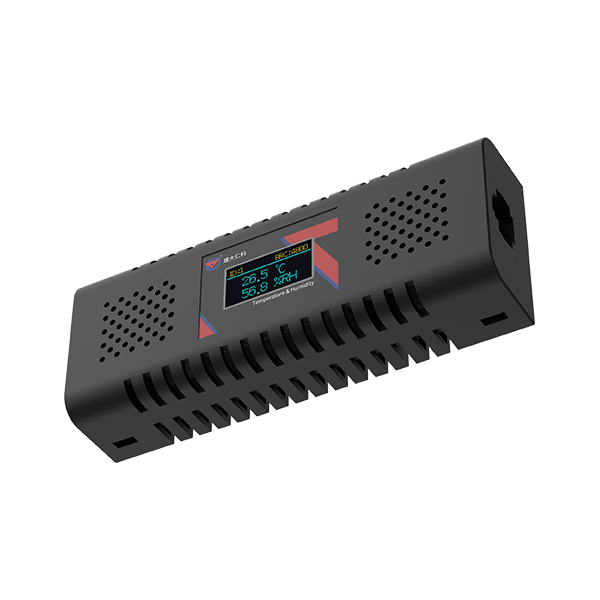

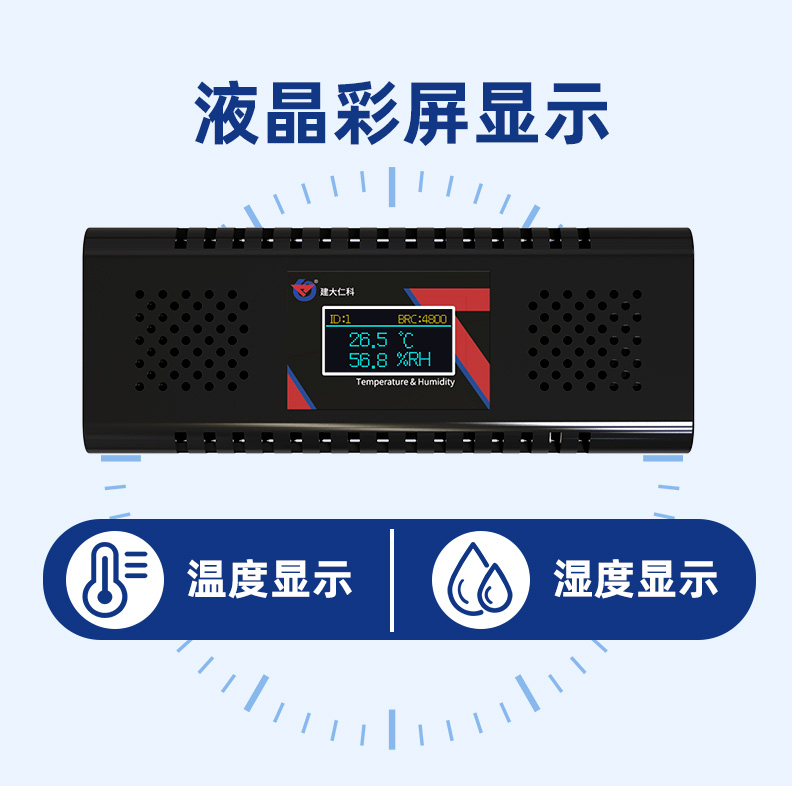

2.1.2 機柜式溫濕度變送器
機柜式溫濕度變送器背面具有四個強力磁鐵，可直接吸附于機柜上，也可壁掛安裝，大大提高了安裝效率。
2.1.2.1 功能特點
■ 進口傳感器內置溫濕度一體，精度高、響應速度快。
■ 485 通信接口，標準 ModBus-RTU 通信協議。

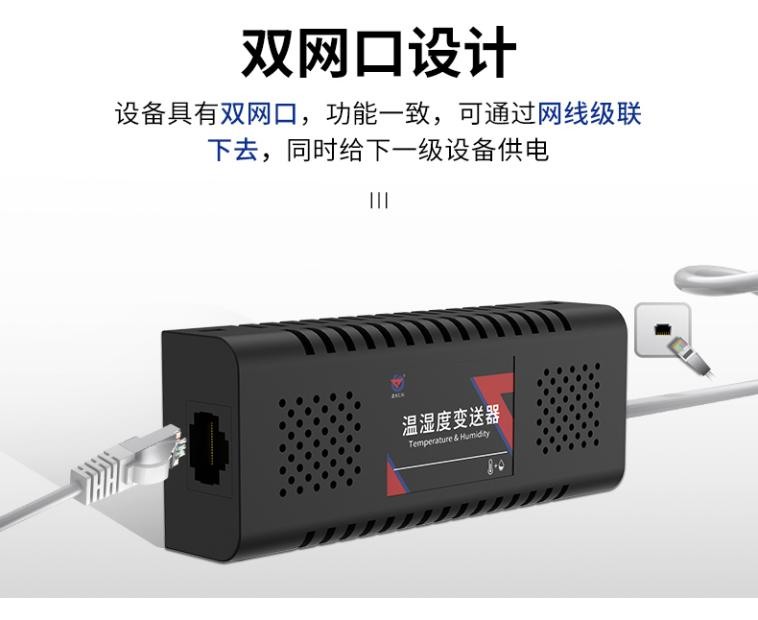

■ 設備具有雙網口，功能一致，可通過網線級聯下去，同時給下一級設備供電。
■ 設備帶有撥碼開關，可快速設置地址、波特率。
■ 設備背面具有四個強力磁鐵，可吸附于機柜上，也可通過葫蘆口壁掛式安裝。
■ 10-30V 直流寬壓供電。
2.1.2.2 技術參數
|
直流電源（默認） |
10-30V DC |
|
最大功耗 |
0.3W |
|
精度 |
濕度 |
±3%RH（60%RH，25℃） |
|
溫度 |
±0.3℃（25℃） |
|
變送器電路工作溫濕度 |
-40℃~+75℃，0%RH~95%RH（非結露） |
|
通信協議 |
Modbus-RTU 通信協議 |
|
輸出信號 |
485 信號 |
|
溫度顯示分辨率 |
0.1℃ |
|
濕度顯示分辨率 |
0.1%RH |
|
溫濕度刷新時間 |
1S |
|
長期穩定性 |
溫度 |
≤0.1℃/y |
|
濕度 |
≤1%RH/y |
|
響應時間 |
溫度 |
≤25s（1m/s 風速） |
|
濕度 |
≤8s（1m/s 風速） |
|
參數設置 |
通過軟件設置 |
三、軟件平臺
3.1 概述
綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
3.2 功能介紹
3.2.1 數據實時監控
平臺支持實時查看所測環境的氣象環境數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

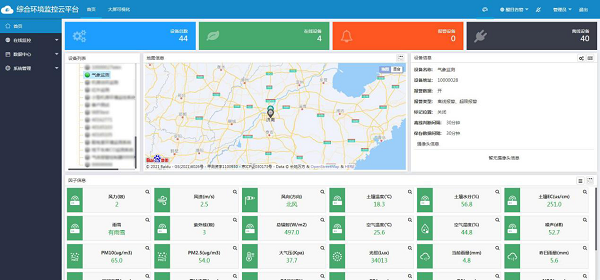

【首頁數據展示】

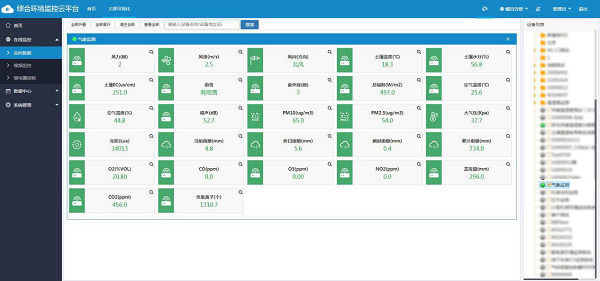

【列表展示】
3.2.2 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

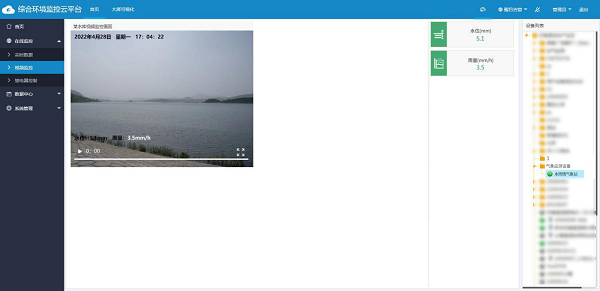

3.2.3 視頻監控
全面性的監管，實現氣象站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
3.2.4 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

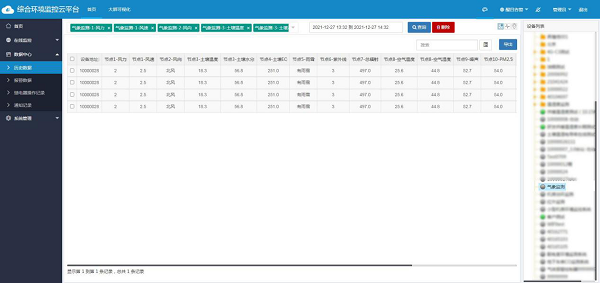

【歷史數據列表查看】

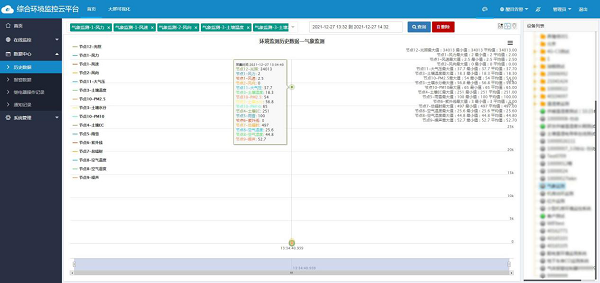

【歷史數據曲線查看】

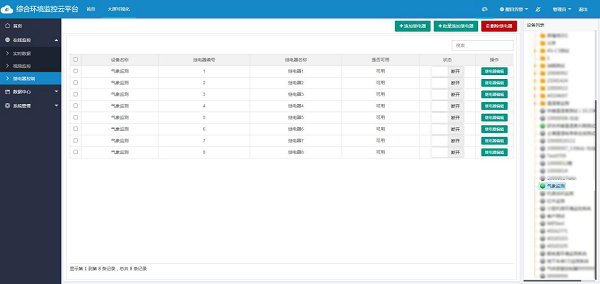

3.2.5 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。
3.2.6系統管理

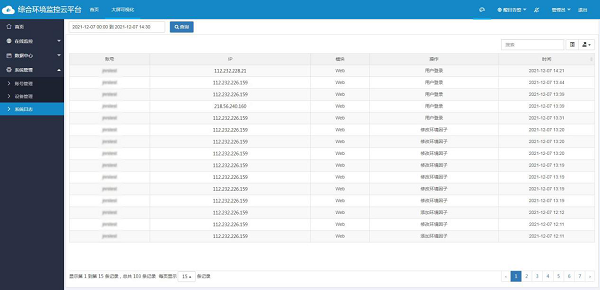

平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
3.2.7 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號管理】
3.2.8 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
3.2.9 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

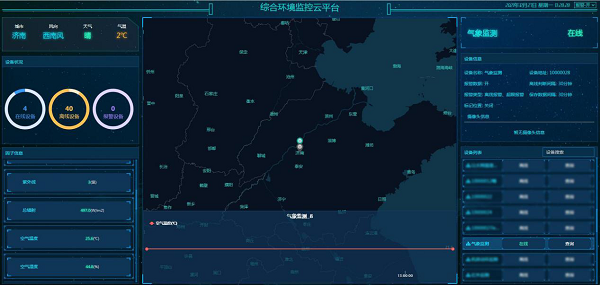

3.2.10 大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現各種要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。

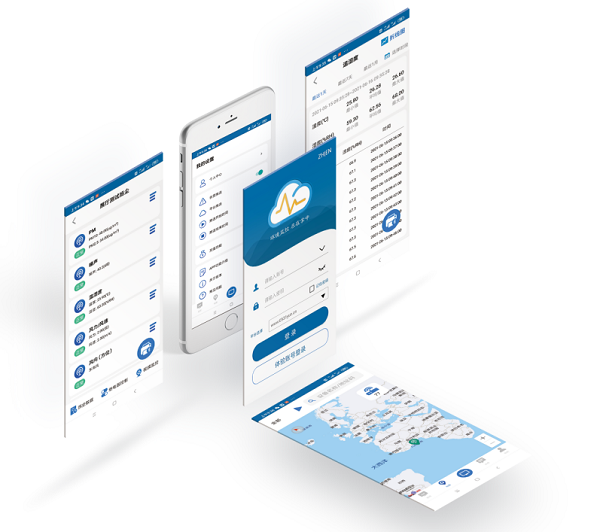

3.2.11 移動端APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
3.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
3.2.13 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
