一、 方案概述
1.1 方案背景
LoRa基于Sub-GHz的頻段,是目前最有發展前景的一種低功耗無線廣域通信技術。
LoRa無線通訊技術與其通信方式相比具有遠距離、低功耗、多節點、低成本等特點,并消除了干擾,達到即使使用相同頻率同時發送也不會產生相互干擾,已經被運用在個各行各業中,藥品行業就是其中一個常用的。
藥品是一種的特殊商品,能夠預防、診斷、緩解人類疾病。但存儲環境的溫度變化對藥品質量具有顯著的影響,尤其是一些需要冷藏的要求,對存儲藥品的環境要求更加嚴格。
為保證藥品安全,解決存放環境變化影響藥品質量的問題，在我國發布的GSP最新規范中,明確要求:在存儲藥品的倉庫中和運輸冷藏、冷凍藥品的設備中配備溫濕度監測系統。
1.2 方案概述
藥品存儲庫房溫濕度監測系統中安裝的測點終端數據及位置能夠準確反映出溫濕度的實際狀態,可以獨立地不間斷運行,其測點的安裝位置遵照GSP的測點終端安裝位置,以有效預防藥品存儲過程中影響藥品質量的環境溫濕度發生,確保藥品存儲環境符合存儲要求,確保藥品質量。

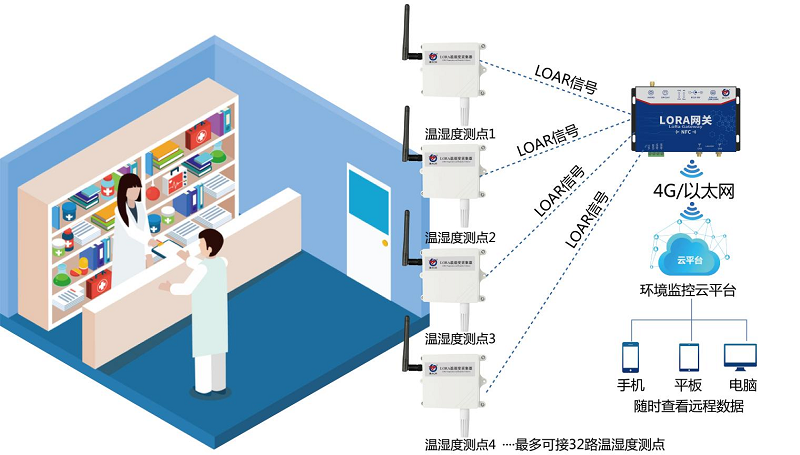

1.3 無線LORA通訊藥品存儲庫房溫濕度監測系統拓撲圖
二、 系統簡介
2.1 方案組成
2.1.1 LORA溫濕度采集器

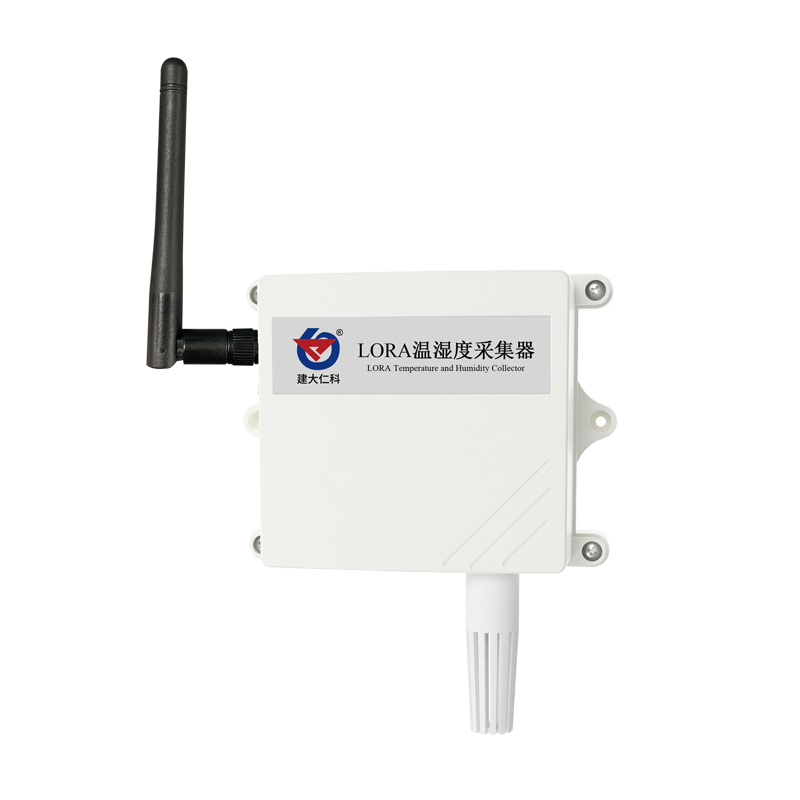

RS-WS-LORA-2是一款低功耗LORA溫濕度測點。
2.1.1.1 功能特點
· 高精度溫濕度采集。
· 采用 LORA 擴頻通信技術，傳輸距離遠，抗干擾能力強，功耗低。
· 通信距離最遠可達視距 3000 米。
· 電池可更換。通用 3.6V 鋰亞電池。
· 連接 LORA 網關后可通過我司農業四情平臺遠程監測實時數據。
· 可對自身的電量，信號，實時數據進行實時監測并通過 LORA 無線通信方式上傳。IP65 防護等級，可于室外使用。
2.1.1.2 技術參數
|
供電 |
內置電池（3.6V 鋰亞電池） |
|
續航時間 |
搭配我司提供電池，5min 上傳一次數據可連續使用 3 年 |
|
A 準精度 |
濕度 |
±2%RH(60%RH,25℃) |
|
溫度 |
±0.4℃（25℃） |
|
B 準精度 （默認） |
濕度 |
±3%RH(60%RH,25℃) |
|
溫度 |
±0.5℃（25℃） |
|
變送器電路工作溫度 |
-40℃~+60℃，0%RH~80%RH |
|
探頭工作溫度 |
探頭代號：-B 寬溫探頭 |
-40℃~+120℃ |
|
其余探頭代號 |
-40℃~+80℃ |
|
探頭工作濕度 |
0~100%RH |
|
長期穩定性 |
濕度 |
≤1%RH/y |
|
溫度 |
≤0.1℃/y |
|
響應時間 |
探頭代號 |
|
|
其他 |
濕度 |
≤8s(1m/s 風速) |
|
溫度 |
≤25s(1m/s 風速) |
|
-B |
濕度 |
≤6s(1m/s 風速) |
|
溫度 |
≤18s(1m/s 風速) |
|
輸出信號 |
LORA 無線信號 |
|
傳輸距離 |
室內市區 |
可穿 3-4 堵混凝土墻 |
|
室外 |
視距 3000 米 |

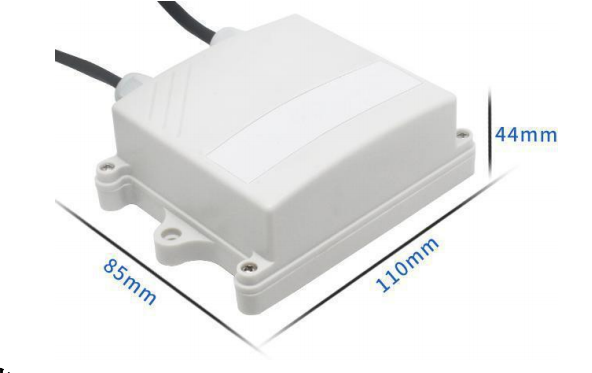

2.1.1.3 產品尺寸

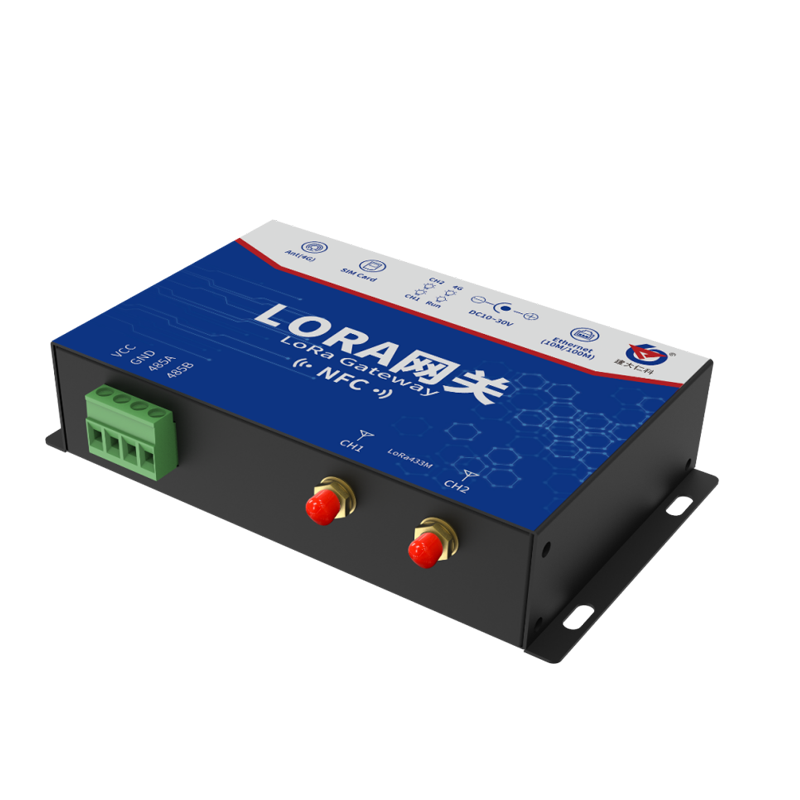

2.1.2 LORA網關
LORA網關是我司為了解決農業大田、果園、藥園、公園、園林此類具有供電難度大，面積廣袤，布線成本高，維護成本高等特點的使用環境而推出的產品。
2.1.2.1 功能特點
· 直流 10~30V 寬電壓供電。現場可采用電源適配器供電或太陽能供電系統供電。
· 金屬鈑金外殼，自帶屏蔽，抗干擾能力強，現場運行更加穩定。
· 具有通信、運行指示燈，現場可輕松判斷設備問題。
· 采用 LORA 擴頻通信技術，多信道通信，增強鏈路通訊穩定性，增加穿透及傳輸能力。
· 與我司 LORA 閥門控制器搭配，可實現 2S 內開關閥門的控制響應。
· 最多可同時接我司 32 路采集（具體采集器型號可查看附錄 2）及 32 路控制。
· 通信過程采用特有加密技術確保不被監聽，確保控制可靠，杜絕誤動作。
· 上傳協議開放，我司提供多款平臺供用戶選擇，用戶也可自己開發的平臺。
· 具有遠程升級功能，可現場進行功能定制遠程升級。
2.1.2.2 技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
通信接口 |
RJ45 網口 |
通過網口方式上傳數據，僅 ETH 版 |
|
4G |
通過 4G 方式上傳數據，僅 4G 版 |
|
LORA |
LORA 擴頻通信 |
|
RS-485 接口 |
預留接口 |
|
供電范圍 |
DC 10~30V |
直流寬電壓供電 |
|
設備配置 |
NFC |
可使用中性手機 APP“碰一碰 NFC 配置”配置網關參數 |
|
數據上傳間隔 |
5-65535 S |
默認 20 |
|
功耗 |
0.9W |

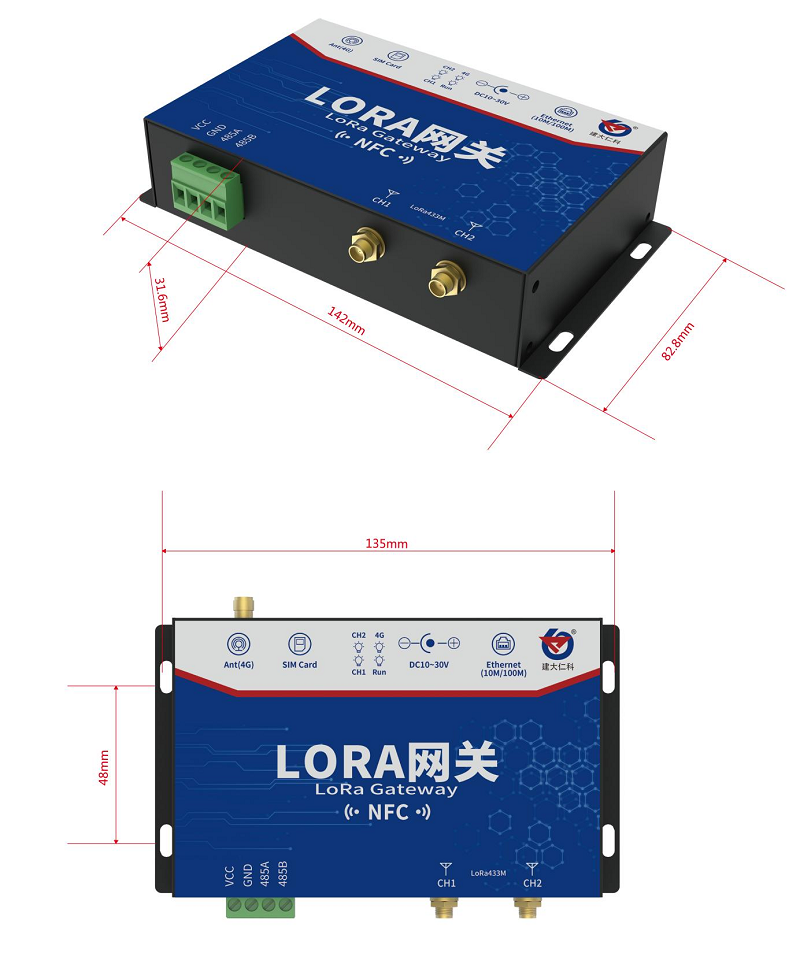

2.1.2.3 產品尺寸
三、綜合環境監控云平臺
3.1 概述
環境監控云平臺是我司旨在為用戶提供便捷的服務而專門]開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司所有網絡型設備?？蛻魺o需再自行架設服務器，省去了服務器的維護費用，無需具備公網IP或者域名解析服務。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。
公司云平臺免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號?？蛻艨蓱{賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。
3.2 功能介紹

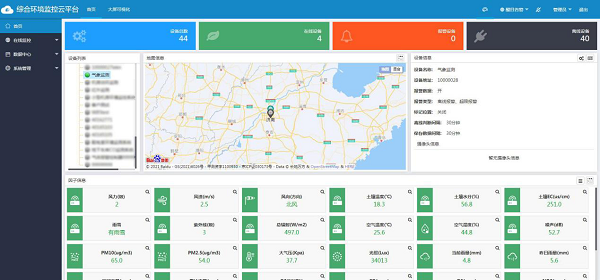

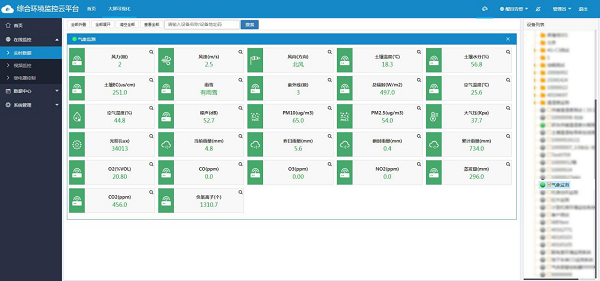

3.2.1 數據實時監控
平臺支持實時查看所氣體檢測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。
【首頁數據展示】
【列表展示】

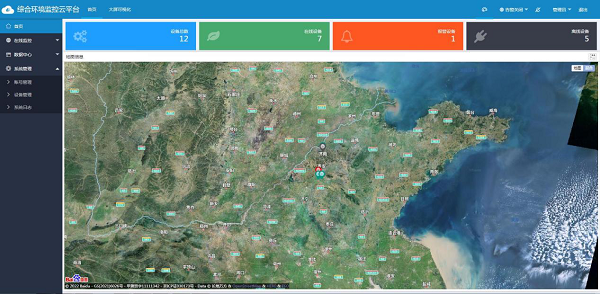

3.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
3.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

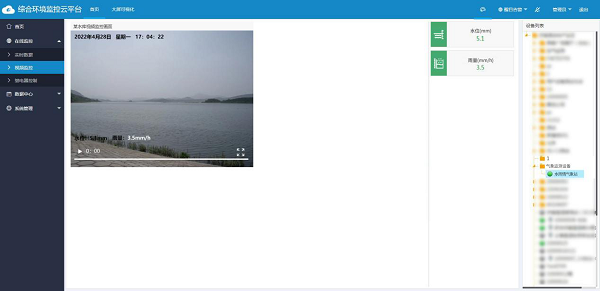

3.2.4 視頻監控
全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。

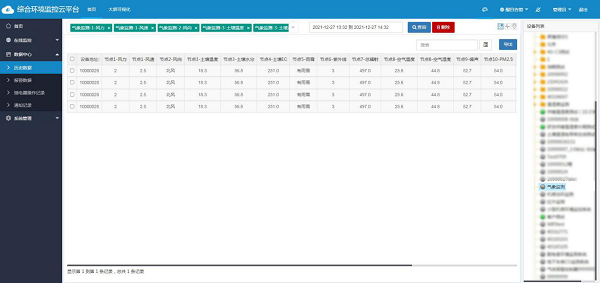

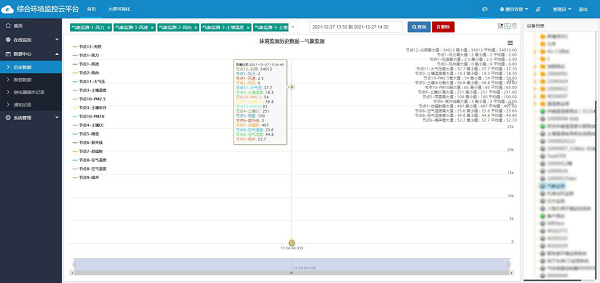

3.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。
【歷史數據列表查看】
【歷史數據曲線查看】

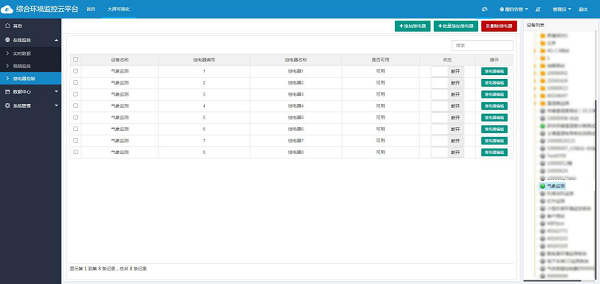

3.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。

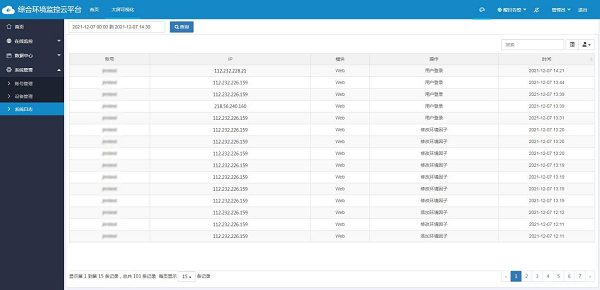

3.2.7 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
3.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號管理】
3.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
3.2.10流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

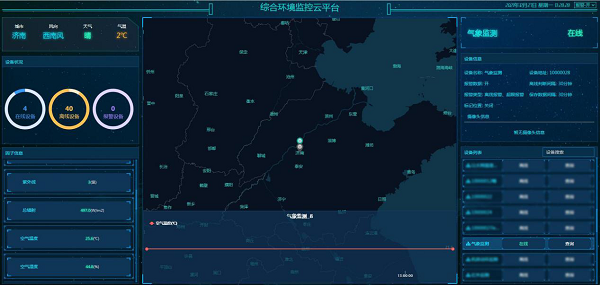

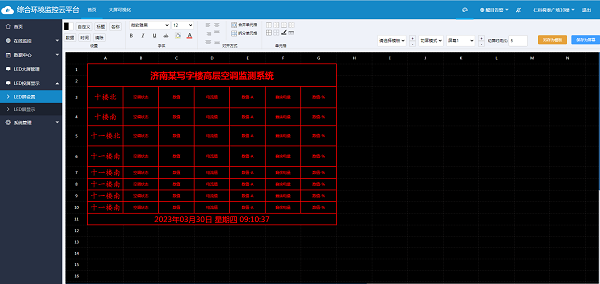

3.2.11大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現溫濕度等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
3.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
3.2.13千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。

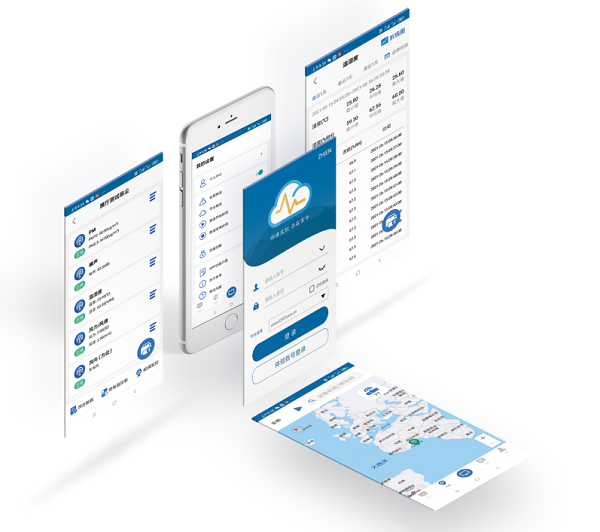

3.3手機APP
