一、方案背景

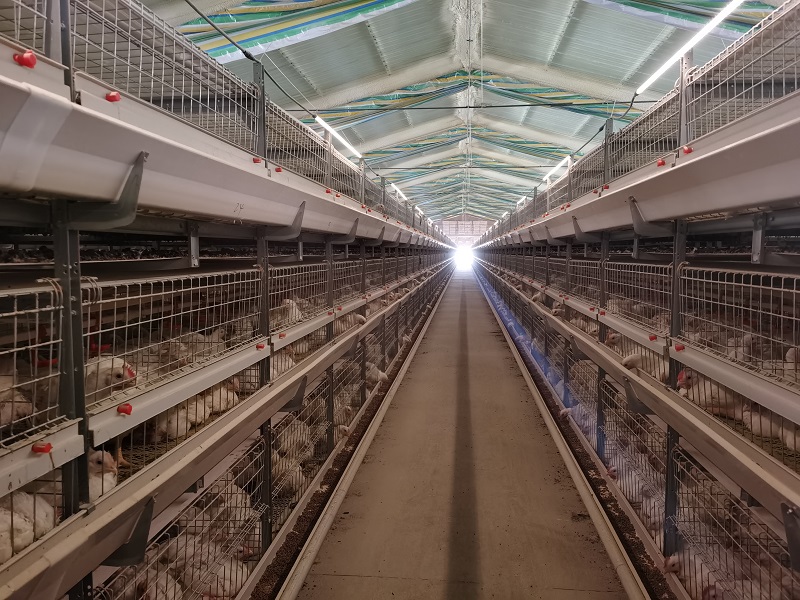

       在高密度飼養條件下，溫濕度、二氧化碳、風速等環境因素是影響雞正常生長發育的關鍵因素，如若控制不好將直接影響雞生長速度。同時，雞舍溫度影響蛋雞的產蛋量、蛋的大小和蛋殼厚

度，雞舍內的空氣濕度對機體蒸發散熱和非蒸發散熱的影響直接與養殖者的生產效益密切相關，低氧和高二氧化碳刺激呼吸，當吸入氣體中含氧量不足或較高二氧化碳時，對延髓呼吸中樞存在直

接抑制作用，導致呼吸障礙，甚至呼吸停止，造成猝死。因此必須實時監測雞場環境內溫濕度、二氧化碳和風速的變化情況，以便于適時調整環境。


       二、方案介紹

       該雞場養殖環境監測方案，以雞場養殖環境因素為監測對象，通過配置各種傳感器設備，精準監測環境實時數據并上傳云平臺，讓管理人員能夠通過手機、電腦查詢到的現場實時數據，來判

斷通風和保溫設備的啟停。

       由于不同設備監測環境因素的數量、量程有所不同，建大仁科特此推出兩款方案以供客戶選擇：

       方案一：采用多功能空氣質量變送器（溫濕度+二氧化碳）+聚碳風速傳感器+氣象主機。

       方案二：采用超聲波一體式氣象站+氣象主機。

       兩種方案數據上傳方式相同，都是通過485方式上傳至雞棚配備的氣象環境主機上 ，再由主機通過網口把采集的數據上傳到路由器，通過以太網上傳至軟件平臺，以便于用電腦或手機端查看

實時的數據。

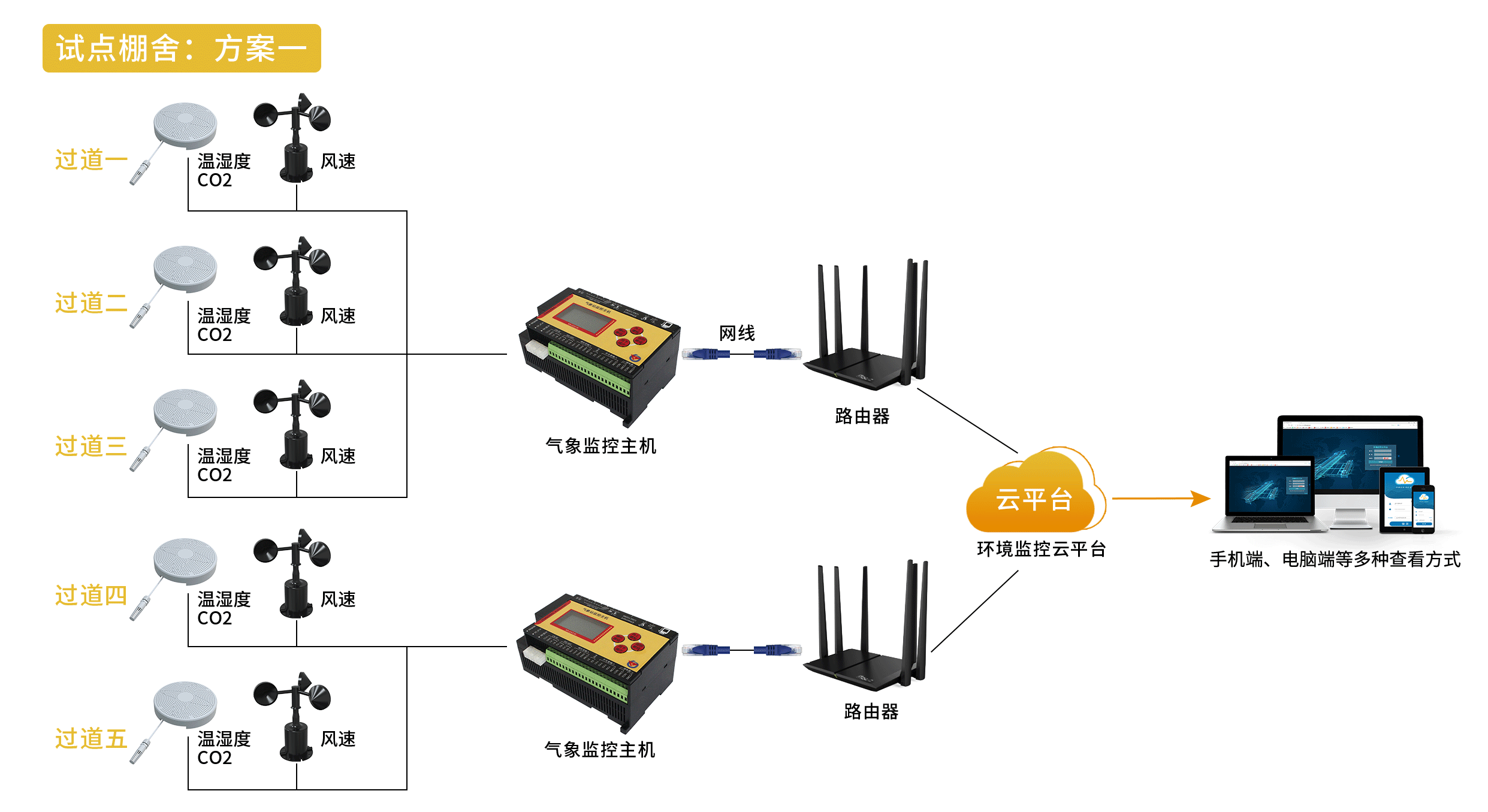

       方案一：

       雞場養殖環境監控解決方案主要由感知層（多功能空氣質量變送器、聚碳風速傳感器）、傳輸層（氣象監控主機）和應用層（云控通APP、環境監控云平臺）組成，該方案感知層采用RS485

布線方式，連接氣象監控主機，隨后通過網線連接路由器，通過以太網上傳至云平臺，實現24小時不間斷在線監控，并支持超限電話、短信報警、遠程查看數據、歷史數據曲線查看等功能。

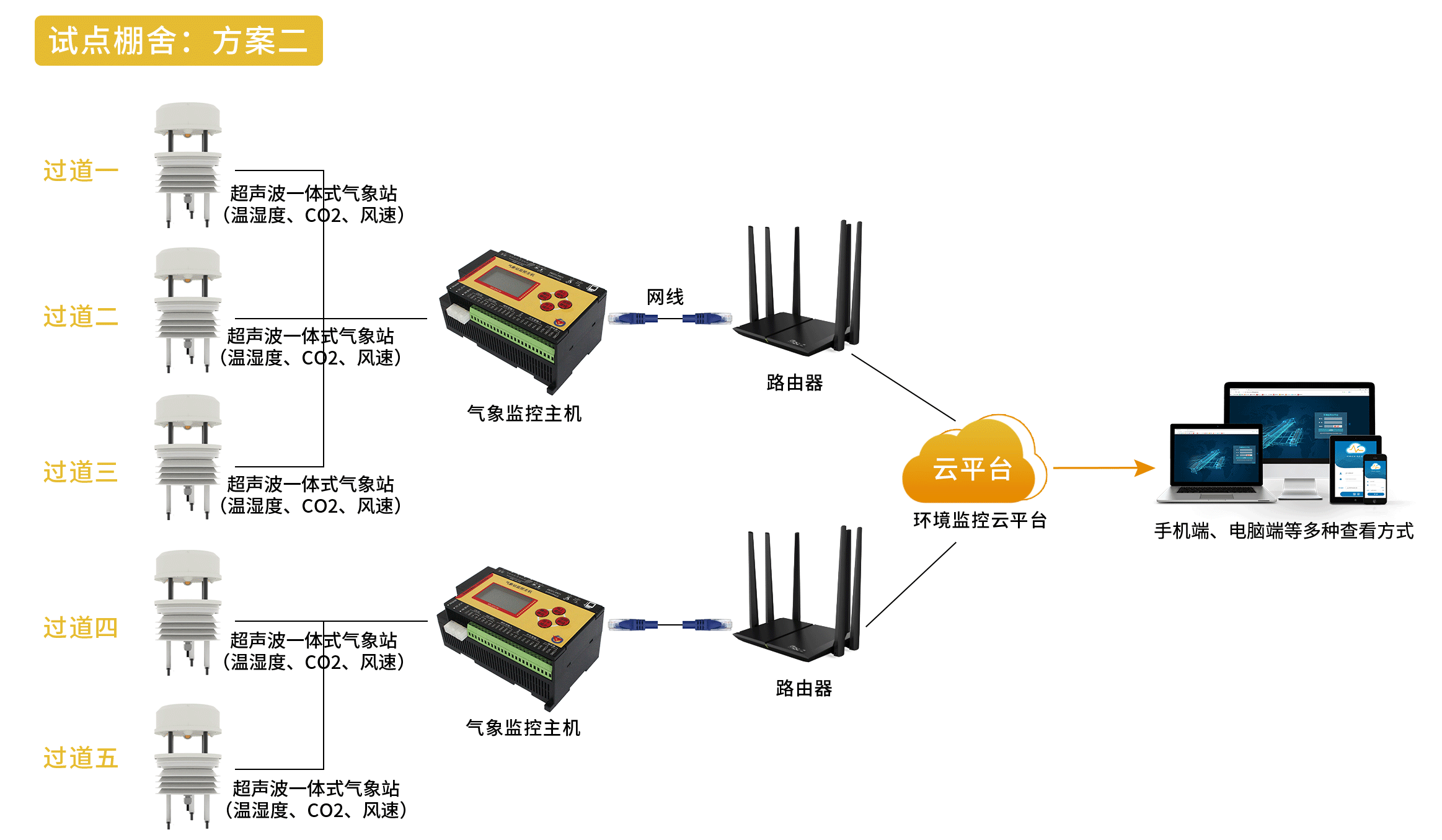

       方案二：

       雞場養殖環境監測解決方案主要由感知層、傳輸層和應用層組成；感知層為超聲波一體式氣象站，傳輸層為氣象監控主機，應用層為建大仁科環境監控云平臺。該方案感知層部分采用RS485

布線方式，直接連接氣象監控主機，然后通過網線上傳至路由器，隨后通過以太網上傳至環境監控云平臺，實現24小時不間斷在線監控。除此之外，該解決方案還支持超限電話、短信報警、遠程

查看數據、歷史數據曲線查看等功能，用多種方式保障雞舍環境安全。

       三、方案組成

       感知層

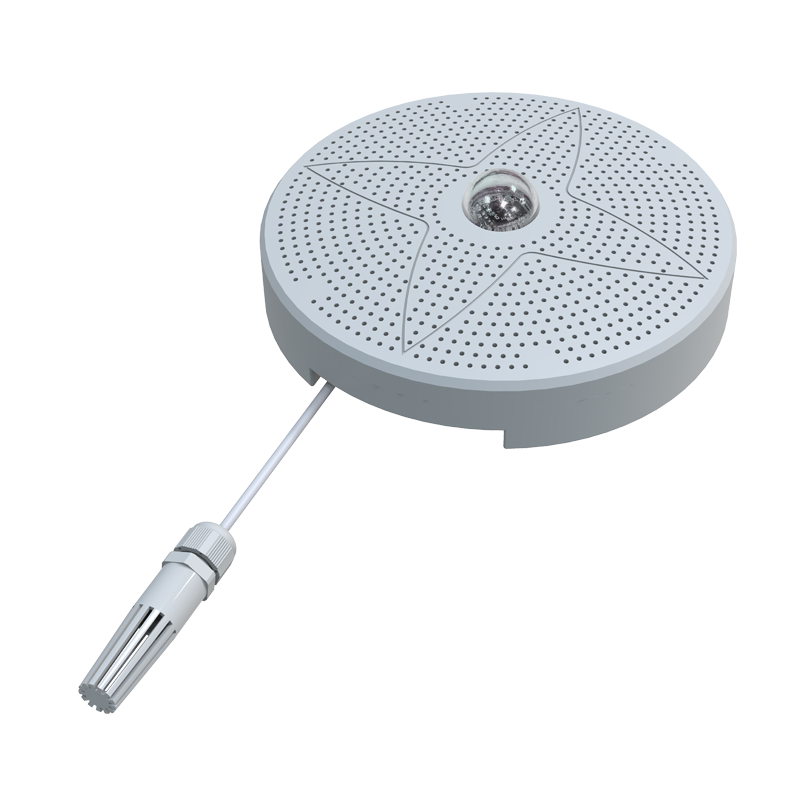

       多功能空氣質量變送器

       RS-MG111-N01-1

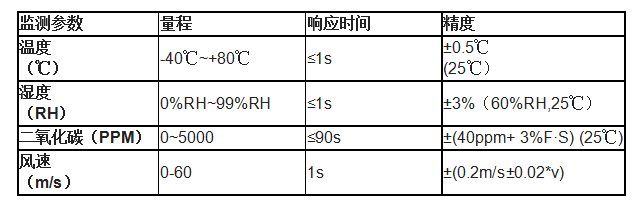

       建大仁科自主研發的一款空氣環境綜合指數監測儀，能夠監測空氣環境中的溫度、濕度、二氧化碳(CO2)等參數，功能非常強大，基本涵蓋了反映空氣質量的各個指標，具體監測參數如下：

       該產品功能完善，規格齊全，安裝方便，詳細產品優勢如下：

       溫濕度測量單元采用進口傳感器，測量準確；

       氣體單元采用電化學式和催化燃燒式傳感器，具有極好的靈敏度和重復性；

       氣壓量程為寬范圍0-120Kpa ，可應用于各種海拔高度；

       現場供電采用 10~30VDC 直流寬壓供電，可適應現場多種直流電源。

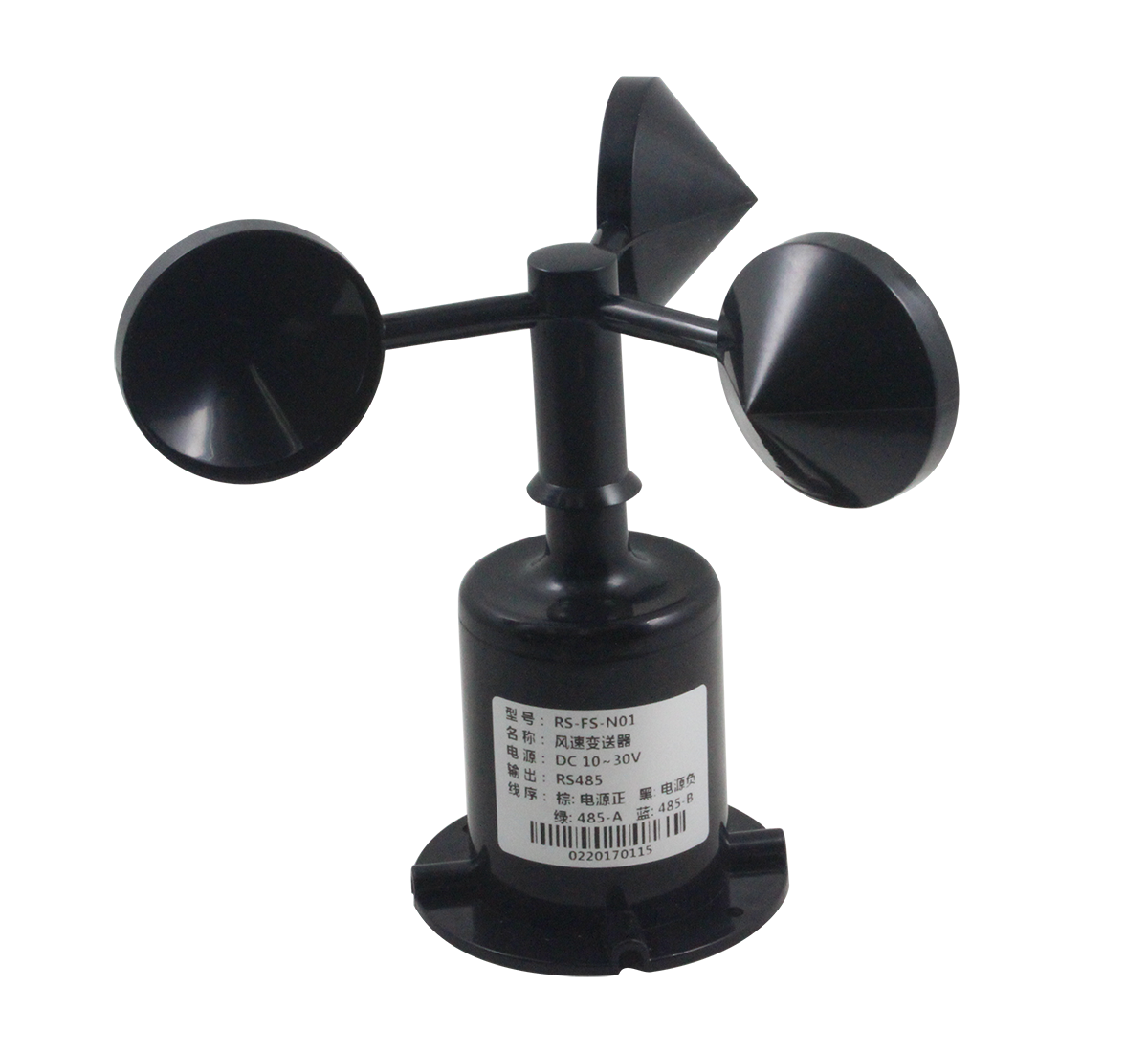

         聚碳風速傳感器

       RS-JTFS-N01

       建大仁科聚碳風速傳感器外形小巧輕便，便于攜帶和組裝，三杯設計理念可以有效獲得風速信息，殼體采用聚碳酸酯復合材料。

       聚碳風速傳感器采用聚碳酸酯外殼，機械強度大，硬度高，耐腐蝕、不生銹，可長期使用于室外。

       采用底部出線方式、完全杜絕航空插頭橡膠墊老化問題，長期使用仍然防水；

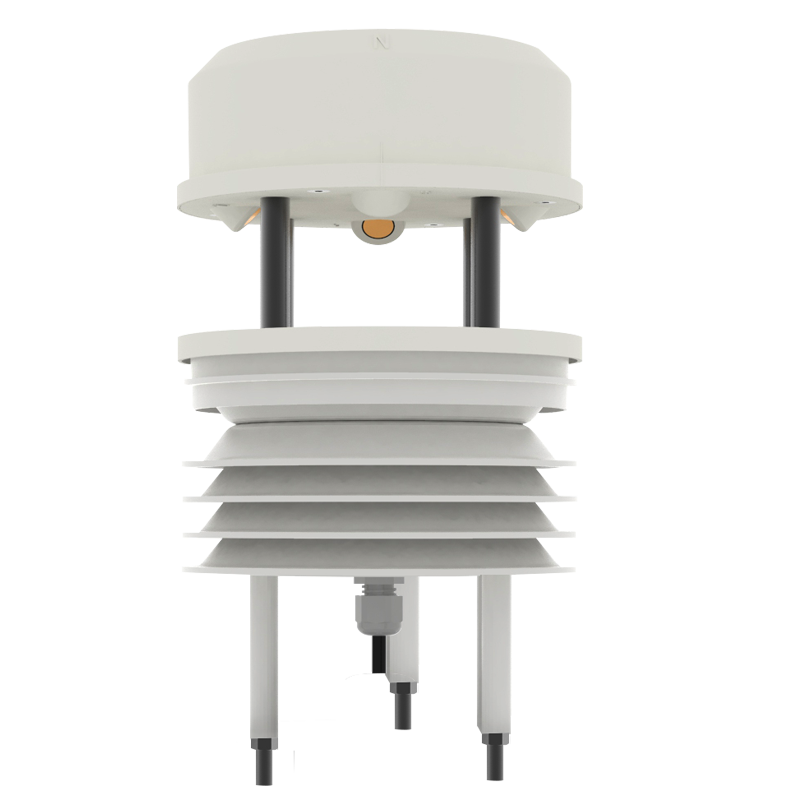

       超聲波一體式氣象站

       RS-FSXCS-NO1-1

       建大仁科超聲波一體式氣象站沒有任何需要移動的部件，無需維護和現場校準，能同時輸出多種因子實時數據。


       優勢：

       風速風向采用超聲波原理測量，無啟動風速限制，零風速工作，無角度限制，360°全方位，可同時獲得風速、風向的數據；

       集風速、風向、溫濕度、噪聲采集、PM2.5和PM10、CO2、大氣壓力于一體；

       關鍵部件采用進口器件，穩定可靠，具有測量范圍寬、線形度好、防水性能好、使用方便、便于安裝、傳輸距離遠等特點。

       傳輸層

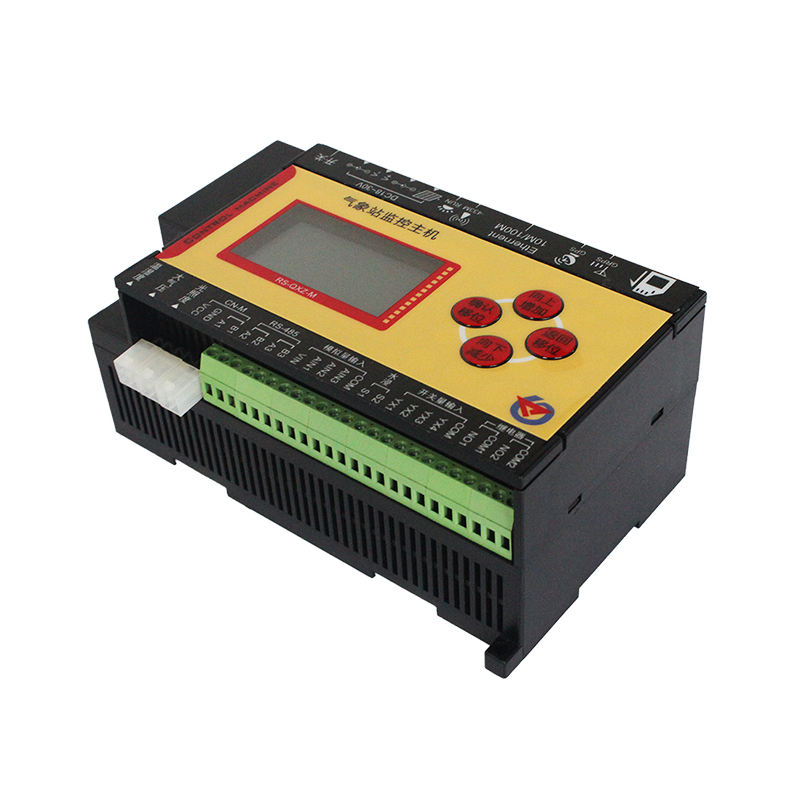

       氣象監控主機

       RS-QXZ-M-Y

       氣象監控主機是一款專用于氣象站控制主機，大屏中文液晶顯示，界面簡潔友好，強大的脫機短信報警功能，報警內容可自定義。

       若不使用太陽能電池板也可采用外接24V直流電源供電；

       可外接1路室外LED單色顯示屏，支持最大點陣數1024*256；

       設備唯一8位地址，易于管理識別，可搭配我司提供的多種軟件平臺；

       GPRS通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺；

       具有1路ModBus-RTU從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件；

       內置數據存儲，可存儲52萬條記錄，通信故障時，設備自動存儲，通信恢復后可將存儲數據上傳。

       應用層

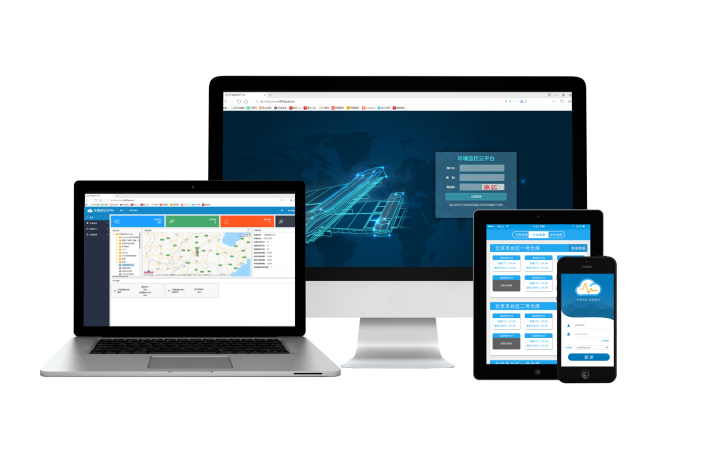

       環境監控云平臺

       www.0531yun.cn

       環境監控云平臺是網頁端在線監控平臺，可以通過賬號密碼在不同終端登錄，實現對養殖環境監測的監測點位置、設備類型實時監測，還可以通過手機、Pad、計算機等信息終端向管理者推

送實時監測信息、歷史數據曲線查看、報警信息，方便工作人員及時維護，提高其的穩定性和可靠性。

       實時監測：

       可實時收集各設備的運行參數、工作狀態及告警信息,能實現遠程監控現場對象，進行方便的控制操作。

       超限告警：

       當某參數超過安全值時能提供界面報警、聲光報警、短信報警、電話報警、郵件報警等報警方式，并進行事件記錄，供調用和分析。

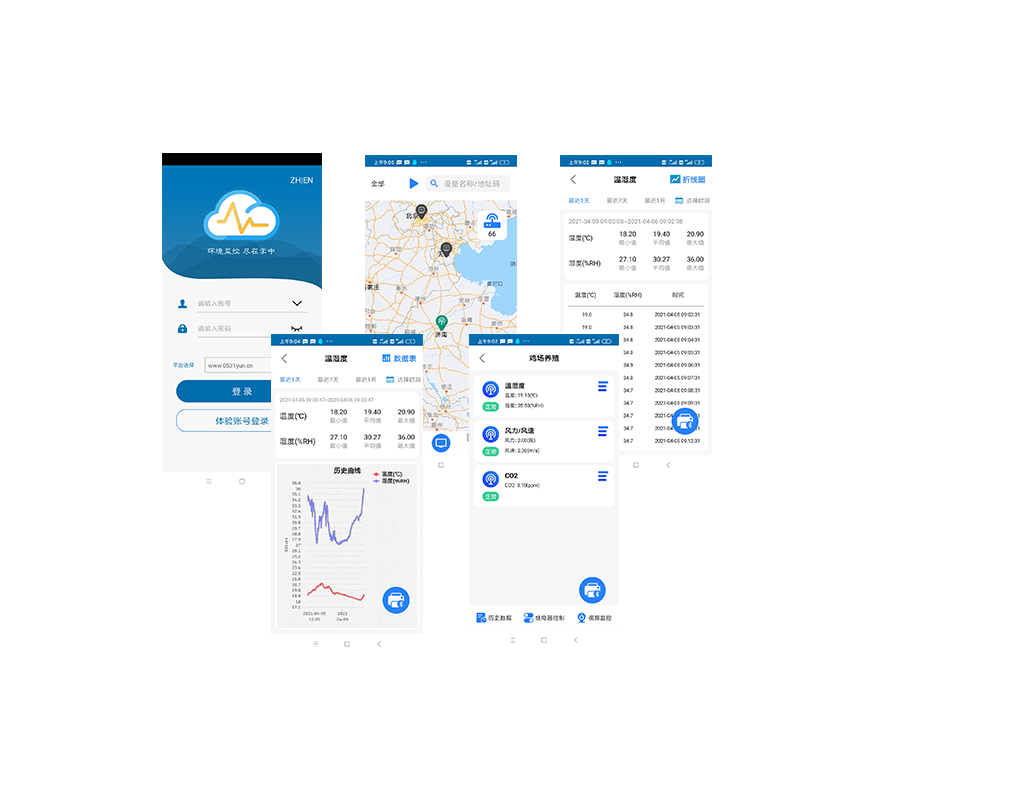

       云控通APP

       為方便移動端用戶監測數據，建大仁科研發推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^(guò)賬號密碼選擇登錄云平臺賬號查看該賬號內設備狀態，可一鍵控制上萬個設備。支持

視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。

       隨時登錄：

       通過賬號密碼選擇登錄云平臺賬號查看該賬號內設備狀態，可一鍵控制上萬個設備。手機藍牙連接打印機，直接打印數據。

       實時監測：

       可隨時查看各設備的運行參數、工作狀態及告警信息，實現遠程監控現場對象，通過手機便能夠進行控制操作。


       四、方案功能

       1、數據顯示

       用戶可隨時隨地登錄云平臺查看設備的狀態，查看監控實時數據，下載、打印數據等。

       2、歷史數據查詢

       平臺提供各種數據的歷史查詢，歷史軌跡查詢，歷史登記查詢，還具有數據存儲的功能，歷史數據可在云平臺存儲兩年。

       3、賬號管理

       平臺支持多級權限訪問，可以增加子賬號，一個賬號可多人管理查看。

       4、超限報警

       用戶首先在平臺開啟告警功能，當數據超限后，平臺會給指定的聯系人發送短信告警或郵件告警，平臺上的數值的字體顏色也會變?yōu)榧t色，第一時間通知管理人員，以盡快采取措施避免損

失。

       5、手機App報警

       設備可以在數據異常時，以及斷電時通過平臺進行短信報警，以及免費的微信報警和APP推送。

       6、二次開發

       建大仁科提供的云平臺完全免費，界面完全中性，并支持用戶軟件二次開發。
