物聯網和傳感器技術的快速發展及在農業中的應用，推動了傳統的溫室大棚向著智能化方向發展，進一步解放了生產力，增加了農業的經濟效益。
我司設計的多目標溫室大棚環境監控系統采用RS485遠距離通訊與多點數據采集技術，各控制單元獨立完成數據采集與轉換任務，通過環境監控主機RS-XZJ-100-Y與遠程監控平臺www.0531yun.cn進行通訊，實現多個溫室大棚同時進行環境監控。

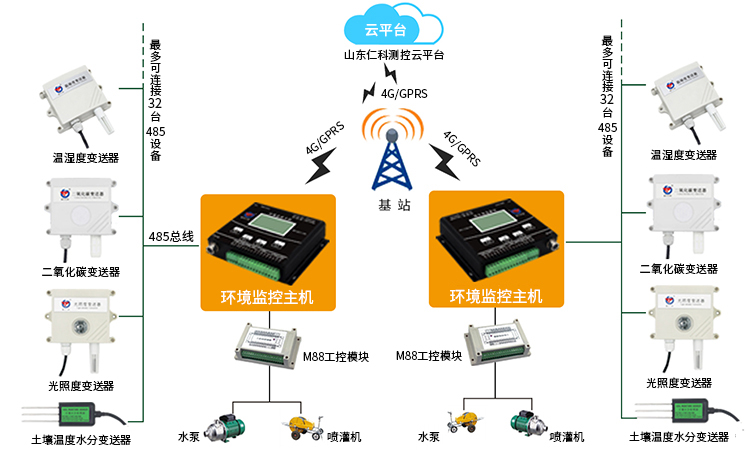

多目標溫室大棚環境監控系統圖
一、系統構成
本系統由各種傳感器（溫濕度傳感器，土壤溫濕度電導率三合一傳感器，光照變送器，氧氣等多種氣體變送器）、環境監控主機、環境監控軟件云平臺組成，可控制多棟溫室大棚。整個系統通過RS485總線連接，1條485總線最長可達2000m,1條總線可連接32個傳感器設備。
采集數據主要由傳感器、變送器、環境監控主機、計算機及其外部設備組成，是整個控制與管理系統的核心部分。
被檢測的物理量（溫室大棚內的空氣溫濕度、光照、土壤墑情狀況、氧氣、二氧化碳?xì)怏w濃度）經傳感器或變送器轉換為標準的485信號，經環境監控主機將轉換為數字信號后，通過GPRS/4G的通訊方式將數據輸入計算機軟件。軟件根據檢測數據及用戶給定的預定義參數與控制算法，生成控制決策，發出控制指令，控制執行機構的運行。
1、監測終端：
探頭型溫濕度變送器RS-WS-N01：內置進口工業級微處理器芯片和高精度溫度傳感器，監測精度高，產品具有優異的可靠性；配置專用的EMC抗干擾器件，能夠經受住使用現場環境的強電磁干擾，使用范圍寬，電源防接反保護功能，正負極接反不會燒壞設備。
土壤溫濕度電導率三合一傳感器RS-ECTH-N01-TR-1：電極采用特殊處理的合金材料，耐酸堿腐蝕，可埋入土壤中，長期進行含水率、溫度、電導率等土壤墑情的動態檢測。
二氧化碳變送器RS-CO2-N01-2：采用新型紅外檢定技術對CO2濃度進行實時測量，默認量程為 0~5000ppm，自帶溫度補償，受溫度影響小，具有反應迅速靈敏，檢測準確度高，漂移小，壽命長，避免了傳統電化學傳感器的壽命及長時間漂移問題。
光照度傳感器RS-GZ-N01-2-200000：光照強度測量范圍有 0-6萬Lux、0-20萬Lux可選，輸出數值計量單位為L(zhǎng)ux，測量精度為±7%(25℃)，是一款高精度的感光變送器。
2、485信號輸入與轉換：

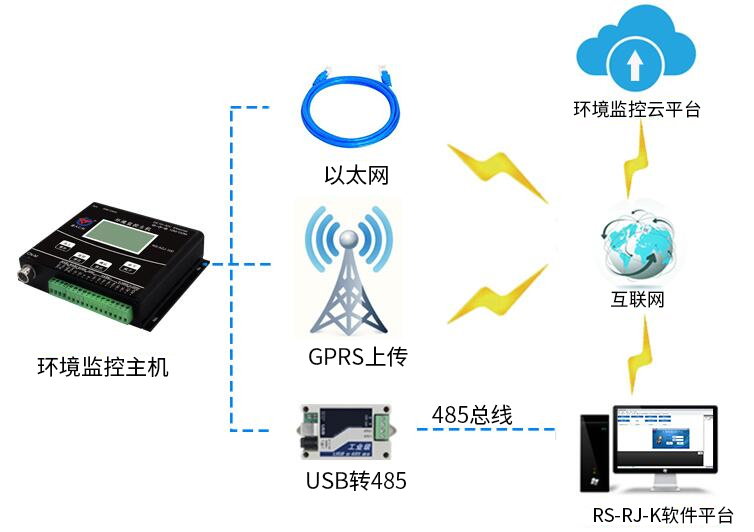

環境監控主機RS-XZJ-100-Y：所有的485型傳感器通過485總線與環境監控主機連接，主機將所有信號整理后可通過RS485有線、以太網、GPRS/4G等信號傳輸方式，實現與環境監控云平臺的通訊。
3、控制信號的輸出與控制：
M88工控模塊：采用485接口、標準的Modbus-RTU協議，實現通過數據指令讀取8路輸入通道狀態、控制8路輸出通道狀態的功能。
云平臺利用組態軟件內部數據庫功能建立主要園藝作物生長發育技術參數數據庫，計算機根據數據庫資料設定各生長發育階段控制參數，將接收的所有采集數據根據作物在不同的生育階段技術指標進行分析比較，若某項環境參數的實時數據超出作物生長的指標范圍，云平臺則會發出控制命令，經M88控制模塊轉換為開關信號控制中間繼電器的開閉狀態，通過種植排風扇、滴灌設備、二氧化碳發生器等執行機構的開關，對溫室內的空氣溫濕度、光照、二氧化碳發生器等執行機構的開關，實現智能控制。
二、監控系統的功能特點：
（1）多目標管理：該系統能夠?qū)τ绊戅r(nóng)作物生長的溫濕度、光照強度、土壤墑情、二氧化碳濃度等多項環境因素進行有效的監測與控制，可根據溫室大棚內栽培的不同作物的設定不同的控制參數，同時管理多個溫室大棚。
（2）實時監測：記錄溫室大棚環境內個各因素實時數據，通過數字、曲線等表現形式在各種終端實時顯示，并自動存儲，支持分時間段下載、打印歷史數據，以供分析。
（3）多因子智能控制：建立作物長年生長發育的技術參數數據庫，根據作物的不同生長階段分別設定不同參數的限值，系統通過對實時采集的數據進行分析，一旦出現超限，及時處理，實現大棚內的加溫、降溫、補光、除濕、補充CO2、灌溉及卷放草氈等。
多目標溫室大棚環境監控系統有利于提高日光溫室生產技術水平，提高勞動效率，增加經濟收入。
