一、 系統概述
1.1 方案概述
煙葉對環境中的溫濕度要求非常高,過高或過低溫濕度,會影響煙葉的外觀 ,導致煙葉化學成分不協調, 造成內在質量下降, 影響煙葉的工業可用性。所以《煙草原輔料和卷煙成分倉庫設計規范》中明確寫到:適合煙葉倉儲的倉庫環境溫度宜為20~30°C ,不應高于34°C ;相對濕度宜為55%~65%RH,不應高于70%RH。
煙葉倉庫溫濕度監控系統從煙葉倉庫的實際需要出發研發了由采集終端、通訊終端、監控軟件及工控終端組成的, 通過對煙葉倉庫環境進行多式大面積的數據采集,實現環境溫濕度監測、炊預警監測、非法闖入報警等功能。

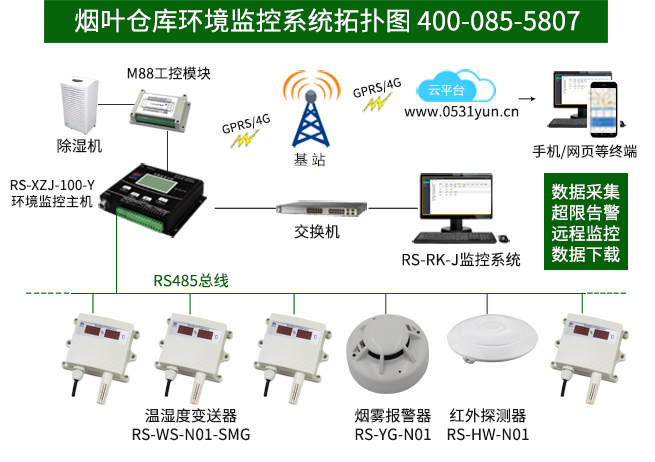

1.2 煙葉倉庫環境監控系統拓撲圖
二、 方案簡介
2.1 系統組成
2.1.1 采集終端
2.1.1.1 溫濕度變送器

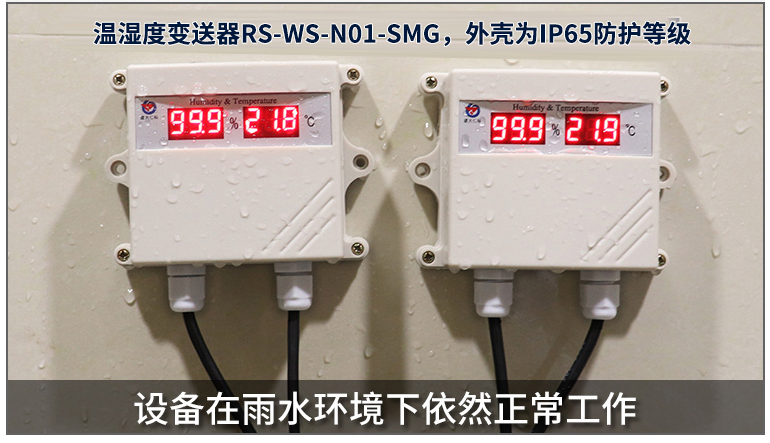

溫濕度變送器RS-WS-N01 SMG內置瑞士進口的高精度測量單元,能夠精準測量煙葉倉庫測點范圍內的溫濕度實時數據,并通過設備自帶數碼顯示管上實時顯示。
2.1.1.1 功能特點
采用瑞士進口的測量單元，測量精準。采用專用的 485 電路，通信穩定。10~30V 寬電 壓范圍供電，規格齊全，安裝方便。
2.1.1.2 技術參數
|
直流供電（默認） |
DC 10-30V |
|
最大功耗 |
0.4W |
|
A 準精度 |
濕度 |
±2%RH(60%RH,25℃) |
|
溫度 |
±0.4℃（25℃） |
|
B 準精度 （默認）B 準精度 （默認） |
濕度 |
±3%RH(60%RH,25℃) |
|
溫度 |
±0.5℃（25℃） |
|
變送器電路工作溫濕度 |
-40℃~+60℃，0%RH~95%RH（非結露） |
|
探頭工作溫度 |
-40℃~+120℃，默認-40℃~+80℃ |
|
探頭工作濕度 |
0%RH-100%RH |
|
溫度顯示分辨率 |
0.1℃ |
|
濕度顯示分辨率 |
0.1%RH |
|
溫濕度刷新時間 |
1s |
|
長期穩定性 |
濕度 |
≤1%RH/y |
|
溫度 |
≤0.1℃/y |
|
響應時間 |
濕度 |
≤8s(1m/s 風速) |
|
溫度 |
≤25s(1m/s 風速) |
|
輸出信號 |
RS485(ModBus 協議) |
|
安裝方式 |
壁掛式 |
2.1.1.2 煙霧傳感器
煙霧傳感器采用光電感煙器件及 優良的生產工藝，工作穩定，外形美觀，安裝簡單，無需調試，可廣泛應用于商場、賓館、 商店、倉庫、機房、住宅等場所進行火災安全檢測。
2.1.1.2.1 功能特點
■ 吸頂安裝
■ 防拆盒蓋
■ 采用微處理器
■ 全方位 360°探測
■ 可調節報警延時
■ 采用貼片技術，抗 EMI、RFI 干擾
2.1.1.2.2 技術參數
|
供電電源 |
10~30V DC |
|
靜態功耗 |
0.12W |
|
報警功耗 |
0.7W |
|
報警聲響 |
≥80dB |
|
信號輸出 |
RS485 |
|
通信協議 |
ModBus-RTU |
|
煙霧靈敏度 |
1.06±0.26%FT |
|
符合標準 |
GB4715-2005 |
|
工作環境 |
-10℃~50℃，≤95%，非結露 |
2.1.1.3 紅外探測器
紅外探測器RS-HW-N01外觀小巧玲瓏,能夠?qū)崿F(xiàn)360度的全方位探測,采用吸頂式安裝方法,內部配置人體雙元熱釋紅外傳感器和少量外接元器件, 能夠?qū)Τ鋈霟熑~倉庫的人或動物進行自動監測,若發現他在區域內活動,會立刻啟動安全報警功能,防止非法侵入,起到智能安保的作用。
2.1.1.3.1 功能特點
■ 采用 8-bit 低功耗 CMOS 處理器
■ 具有自動溫度補償功能
■ 抗 RFI 干擾：20~1000MHZ（如移動通信）
■ 三種報警延時輸出可選
2.1.1.3.2 技術參數
|
供電電源 |
10~30V DC |
|
功耗 |
0.3W |
|
傳感器類型 |
微波傳感器 |
|
報警延時 |
0-65535S可調 （報警持續時間） |
|
延時報警 |
軟件設置 （發生報警的延時） |
|
工作頻率 |
24.00~24.25Ghz |
|
安裝方式 |
吸頂 |
|
安裝高度 |
2.5~6m |
|
探測范圍 |
直徑6m(安裝高度3.6m時) |
|
探測角度 |
全方位360° |
|
信號輸出 |
RS485（ModBus-RTU） |
|
通信協議 |
ModBus-RTU |
|
工作環境 |
-10℃~50℃，≤95%（非結露） |
2.1.2 通信終端
環境監控主機通過自帶的1路485接口,將安裝在用于環境監測的變送器全部串聯,并接收這些變送器上傳的實時數據,再通過RS485、 ETH等有線方式或GPRS/4G等無線通訊方式將數據上傳至環境監控軟件。
2.1.2.1 功能特點
●具有 1 路 ModBus-RTU 主站接口可接入我司所有類型的 485 變送器例如：風速、風 向、空氣質量、土壤水分等變送器。
●1 路 RJ45 網口，可將監測數據上傳至遠端監控軟件平臺。
●1 路多功能 4G 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺。
●強大的脫機短信報警功能，報警內容可自定義(功能選配)。
●具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態 軟件。
●大屏中文液晶顯示，界面簡潔友好。
●內置數據存儲，可存儲 52 萬條記錄。
●帶有 1 路浸水檢測功能可外接漏水電極也可外接漏水繩，最長 30 米。
●帶有 1 路 0~220V 交流電壓輸入檢測，可用于市電斷電報警。
●帶有 1 路 0~100V 直流電壓輸入檢測，可用于檢測蓄電池電壓。
●帶有 4 路開關量輸入檢測，可外接門禁等開關量信號，其中第 4 路可用作外接翻斗式雨量計。
●可外接 1 路室外 LED 單色顯示屏，支持最大點陣數 1024*256。
●設備超限，屏幕輪顯報警通道以及報警實時數據。
●帶有 2 路報警繼電器觸點輸出，可外接聲光報警器。
●可自動識別 RS485 接口從設備是否工作正常。
●直流 10~30V 寬電壓供電。
●設備唯一 8 位地址，易于管理識別，可搭配我司提供的多種軟件平臺。
2.1.2.2 技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
通信接口 |
RJ45 網口 |
通過網口方式上傳數據 |
|
4G |
中國移動、中國聯通或中國電信的 手機網絡（中國電信無短信功能） |
|
RS-485 從站接口 |
通過 RS-485 上傳數據（可選擇規 約） |
|
LED 屏顯示接口 |
支持最大點陣數 1024*256 的單色 LED 顯示屏（可選擇規約） |
|
1 路直流電壓 采集 |
采集量程 0-100V |
采集精度±0.1V，輸入阻抗≥100K |
|
1 路水浸檢測 信號 |
可進行漏水檢測 |
標配漏水電極，用戶也可選漏水 繩，最長可達 30 米 |
|
4 路開關量信 號輸入 |
可檢測干接點通斷狀態 |
外接無源干接點，響應時間≤0.2S |
|
2 路繼電器輸 出 |
繼電器干接點輸出 |
繼電器容量：250VAC/30VDC 3A 本繼電器可關聯到任意通道的上下 限，用作報警或自動控制 |
|
1 路翻斗式雨 量計脈沖信號 輸入 |
采集磁開關脈沖信號進行雨量計 量 |
默認脈沖當量：0.2mm 可上傳瞬時雨量（最近一分鐘）、 當前雨量（本日 00:00 至當前）、 昨日雨量（昨日 00:00-24:00）及永 久累計雨量值 （默認采用第四路開關量作為雨量 計輸入） |
|
數據上傳間隔 |
1s~10000s |
數據上傳間隔 1s~10000s可設 |
|
內置存儲容量 |
52 萬條 |
內置存儲，最多可存儲 52 萬條 |
|
主從 RS485 接口通信距離 |
≥2000 米 |
采用 0.5 平方的 RVV 線纜最遠通信 距離可達 2000 米 |
|
供電范圍 |
DC 10~30V |
直流寬電壓供電 注：4G 版最大功耗約為 1.51w，不 帶 4G 版最大功耗約為 1.39w |
2.1.3 控制模塊
M88是我司研發生產的是一種通用型開關量數據采集模塊,可通過數據指令讀取8路輸入通道狀態、控制8路輸出通道狀態的功能,可實現整體同步控制或獨立單點控制。
為使煙葉倉庫濕度保持在一定的范圍內 ,很多煙葉倉庫都安裝了除濕機,在煙葉倉:庫溫濕度監控系統中將除濕機接入可控制8路繼電器的I控模塊,通過云平臺設置濕度限值, -旦出現濕度過高,工控模塊可自動開啟除濕機,能夠有效的除濕祛濕,降低整機運行成本。
2.1.3.1 功能特點
■ 8個輸入點可匹配任何形式的開關量（有源、無源)。
■ 8個輸出點可通過指令整體同步控制或獨立單點控制。
■ 標準RS485接口，ModBus-RTU協議，方便二次開發。
2.1.3.2 技術參數
|
供電電源 |
10~30V DC，帶電源反接保護 |
|
電流消耗 |
<35mA+繼電器功耗 |
|
繼電器輸出 |
常開觸點 |
|
通訊接口 |
RS485型，通訊接口采用防雷和抗干擾設計 |
|
工作環境溫濕度 |
-10~50℃ ，≤95%RH 無凝露 |
|
存儲環境溫度 |
-30~60℃ |
|
繼電器帶負載能力 |
250VAC 1A/30VDC 1A |
三、綜合環境監控云平臺
3.1 概述
環境監控云平臺是我司旨在為用戶提供便捷的服務而專門]開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司所有網絡型設備?？蛻魺o需再自行架設服務器，省去了服務器的維護費用，無需具備公網IP或者域名解析服務。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。
公司云平臺免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號?？蛻艨蓱{賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。
3.2 功能介紹
3.2.1 數據實時監控
平臺支持實時查看所氣體檢測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。
【首頁數據展示】
【列表展示】
3.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
3.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。
3.2.4 視頻監控
全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
3.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。
【歷史數據列表查看】
【歷史數據曲線查看】
3.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。
3.2.7 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
3.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號管理】
3.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
3.2.10流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。
3.2.11大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現溫濕度等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
3.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
3.2.13千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
3.3手機APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
