一、 系統概述
1.1 方案背景
在現代畜牧養殖業發展過程中,面臨著企業生產管理水平低下、政府監管薄弱、環境污染嚴重、行業數據資源分散、動物產品質量管理、疫情防控等問題。隨著畜牧業產業的飛速發展畜牧養殖規?；瘜I(yè)化水平的不斷提高,改造和提升傳統畜牧業、開拓創新現代智慧畜牧業,加快推進畜牧業的現代化、信息化建設已成為畜牧業發展越來越重要的因素。
要建設畜牧養殖的自動化和信息化, 實現智慧畜牧養殖,首先要建立現場自動化設備以及監測設備與養殖管理平臺的數據傳輸通道。為此,建大仁科針對行業特點提供了智慧養殖環境監測系統,系統根據畜禽養殖環境的特點,將物聯網智能化感知、傳輸和控制技術與養殖業結合起來,利用先進的網絡傳輸技術,圍繞集約化畜禽養殖生產和管理環節設計而成,可以為養殖戶降低人工管理成本、能源消耗成本,提高養殖效益。
1.2 方案概述
建大仁科智慧養殖環境監測系統由環境信息監測部分、視頻監控部分、自動控制部分和信息管理平臺組成,主要包括雞舍、雞廠、鴨舍、養鴨廠、養豬廠、 養牛廠等環境的溫度監測、濕度監測、氧氣濃度監測、硫化氫濃度監測、氨氣濃度監測、二氧化碳濃度監測、光照度監測等。
可將采集到的數據與視頻監控畫面經環境監控主機上傳至信息管理平臺(環境監控云平臺) , 實現電腦、PAD、手機多終端查看數據。同時,臺可以設置數據上下限, -旦數據超標,連接主機的聲光報警器將會報警,各平臺也會收到報警推送,方便管理者及時對廠內環境進行控制。通過一整套的溫濕度和有害 e氣體監測方案,來保障圈舍內環境適合動物生長和發育,提高經濟效益。

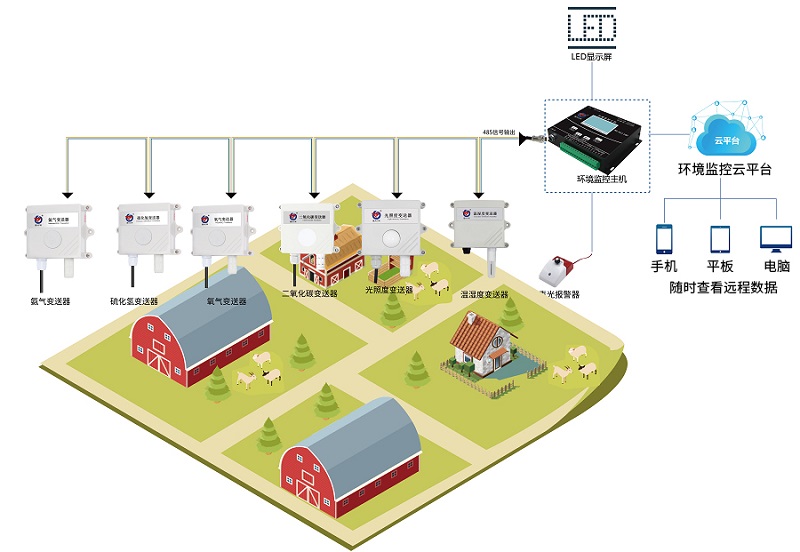

1.3 智慧養殖環境監控系統拓撲圖
二、 方案簡介
2.1 系統組成
建大仁科智慧養殖環境監測系統由環境信息監測部分、視頻監控部分、自動控制部分和信息管理平臺組成。
環境信息監測部分:溫濕度變送器、光照度傳感器、二氧化碳變送器、氨氣變送器、硫化氫變送器、氧氣變送器
在養殖廠內安裝溫濕度變送器、光照度傳感器、二氧化碳變送器、 氨談送器、硫化氫變送器、氧氣變送器,各傳感器通過485方式采集數據,經過環境監控主機實時顯示在養殖廠內的LED顯示屏上或上傳至環境監控云平臺,實現養殖廠內環境信息的自動檢測和傳輸。
2.1.1 環境信息監測

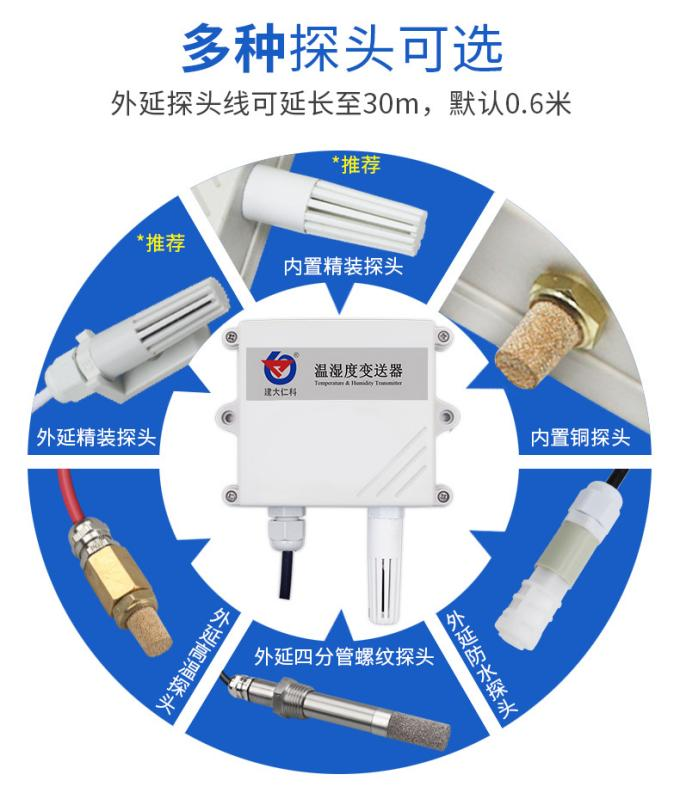

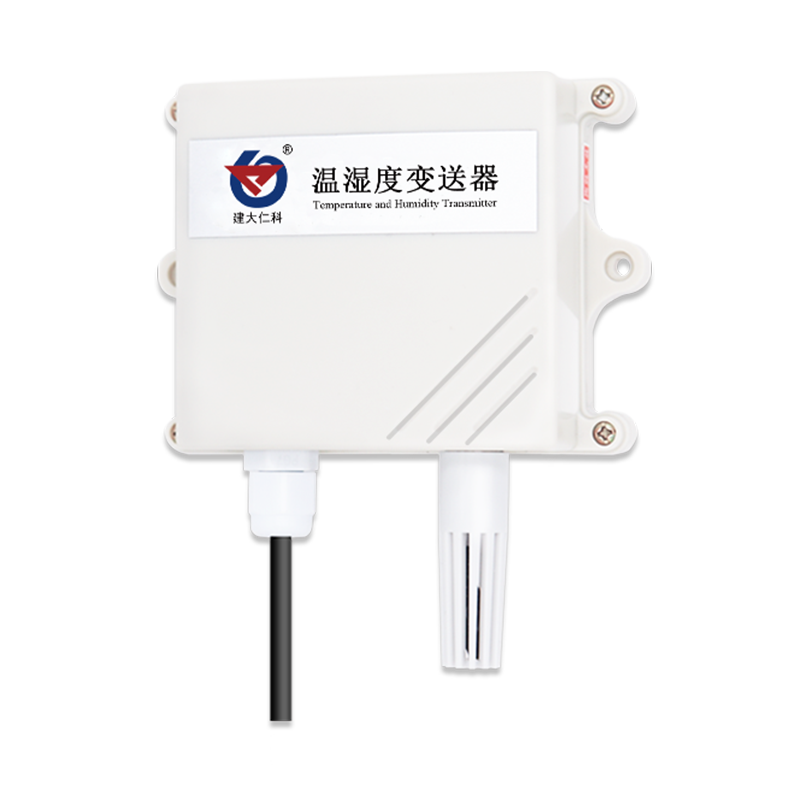

2.1.1.1 溫濕度傳感器
溫濕度傳感器RS -WS-N01-2-*為壁掛高防護等級外殼,防護等級IP65 ,防雨雪且透氣性好。電路采用美國進口工業級微處理器芯片、進口高精度溫度傳感器,確保產品優異的可靠性、高精度和互換性。本產品采用顆粒燒結探頭護套,探頭與殼體直接相連外觀美觀大方。輸出信號類型分為RS485 ,最遠可通信2000米,標準的modBus協議,持二次開發。
2.1.1.1.1 功能特點
采用瑞士進口的測量單元，測量精準。采用專用的 485 電路，通信穩定。10~30V 寬電 壓范圍供電，規格齊全，安裝方便。
2.1.1.1.2 技術參數
|
直流供電（默認） |
DC 10-30V |
|
最大功耗 |
0.4W |
|
A 準精度 |
濕度 |
±2%RH(60%RH,25℃) |
|
溫度 |
±0.4℃（25℃） |
|
B 準精度 （默認） |
濕度 |
±3%RH(60%RH,25℃) |
|
溫度 |
±0.5℃（25℃） |
|
變送器電路工作溫濕度 |
-40℃~+60℃，0%RH~95%RH（非結露） |
|
探頭工作溫度 |
-40℃~+120℃，默認-40℃~+80℃ |
|
探頭工作濕度 |
0%RH-100%RH |
|
溫度顯示分辨率 |
0.1℃ |
|
濕度顯示分辨率 |
0.1%RH |
|
溫濕度刷新時間 |
1s |
|
長期穩定性 |
濕度 |
≤1%RH/y |
|
溫度 |
≤0.1℃/y |
|
響應時間 |
濕度 |
≤8s(1m/s 風速) |
|
溫度 |
≤25s(1m/s 風速) |
|
輸出信號 |
RS485(ModBus 協議) |
|
安裝方式 |
壁掛式 |

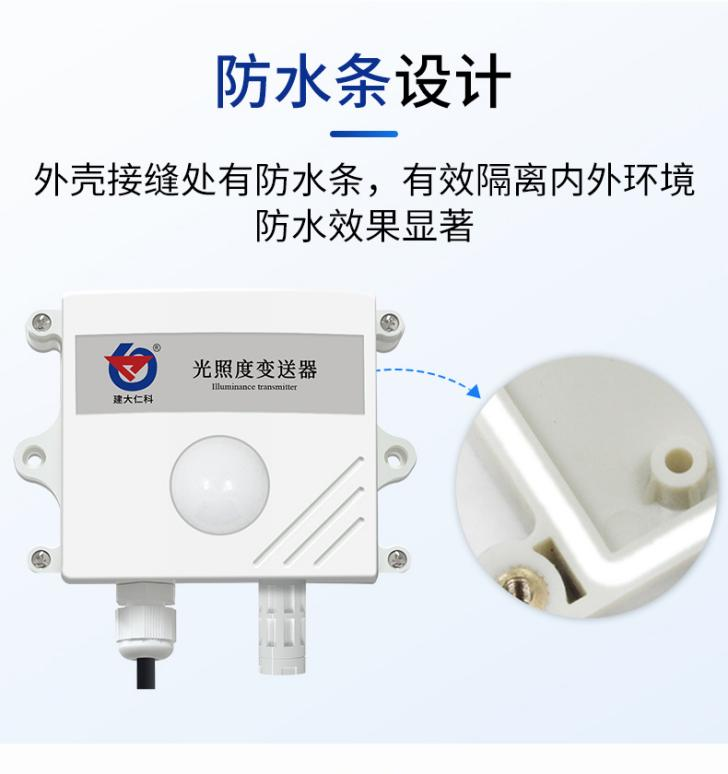

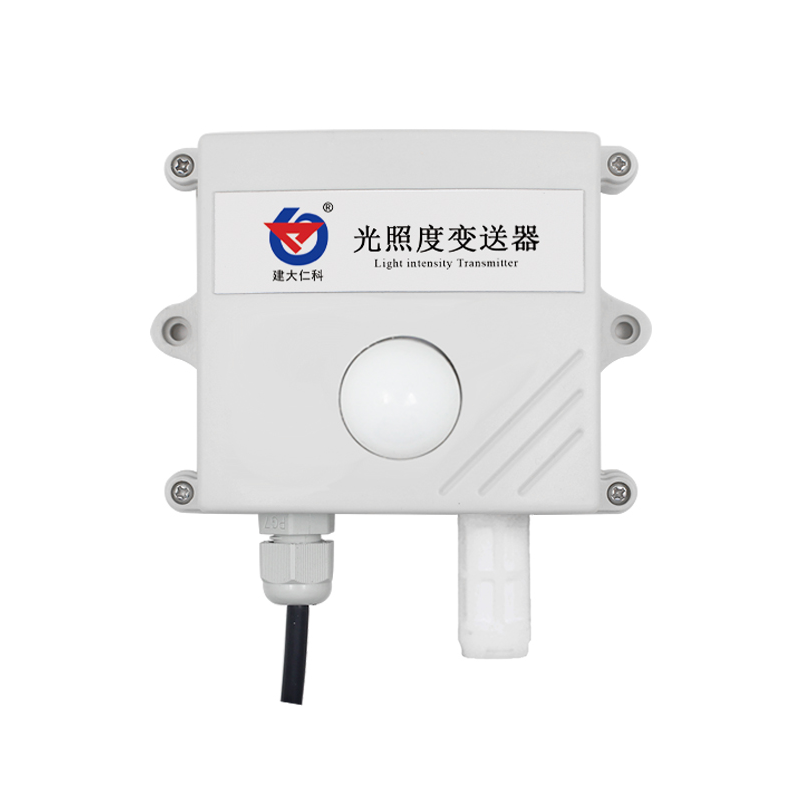

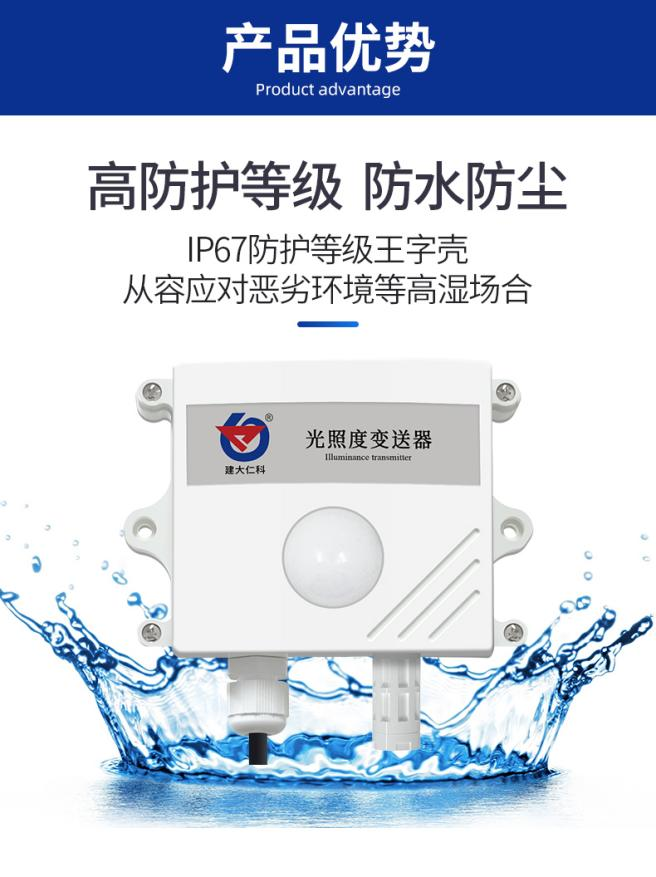

2.1.1.2 光照度變送器
光照度變送器RS-GZ*-*. -2是一款高精度感光變送器 ,輸出數值計量單位為Lux,設備采用壁掛防水外殼,壁掛式安裝,防護等級高。 485通信,標準ModBus -RTU通信協議,通信地址及波特率可設置,最遠通信距離2000米,產品供電為10-30V寬電壓供電,主要應用于農業大棚、花卉培養溫室、農業大田、電子設備生產線等需要光照度監測的場合。
2.1.1.2.1 功能特點
■ 高精度光照度檢測測量范圍 0-6 萬 Lux、0-20 萬 Lux 可選。
■ 485 通信，標準 ModBus-RTU 通信協議，通信地址及波特率可設置，最遠通信距離 2000 米
■ 壁掛防水殼，防護等級高，可用于室外或惡劣的現場環境
■ 10-30V 直流寬電壓供電
2.1.1.2.2 技術參數
|
直流供電（默認） |
10-30VDC |
|
最大功耗 |
0.4W |
|
精度 |
濕度 |
±3%RH(60%RH,25℃) |
|
溫度 |
±0.5℃（25℃） |
|
光照強度 |
±7%(25℃) |
|
高精度 |
光照強度 |
±4%（25℃） |
|
光照強度量程 |
0-65535Lux；0-20萬Lux |
|
溫濕度量程 |
-40℃~+60℃，0%RH~80%RH |
|
長期穩定性 |
溫度 |
≤0.1℃/y |
|
濕度 |
≤1%/y |
|
光照強度 |
≤5%/y |
|
響應時間 |
溫度 |
≤18s(1m/s風速) |
|
濕度 |
≤6s(1m/s風速) |
|
光照強度 |
0.1s |
|
輸出信號 |
RS485(ModBus協議) |

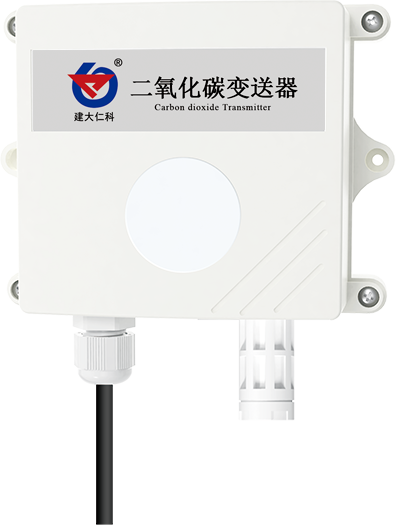

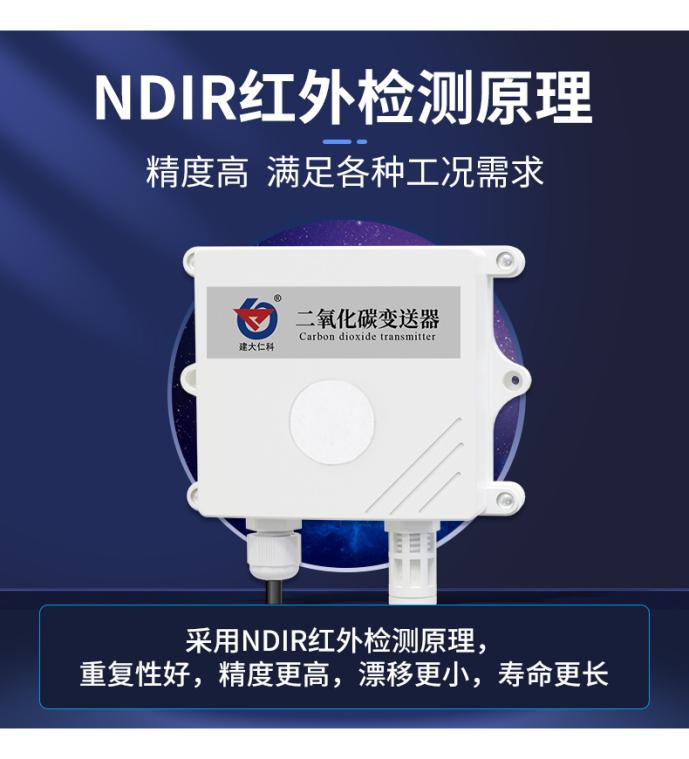

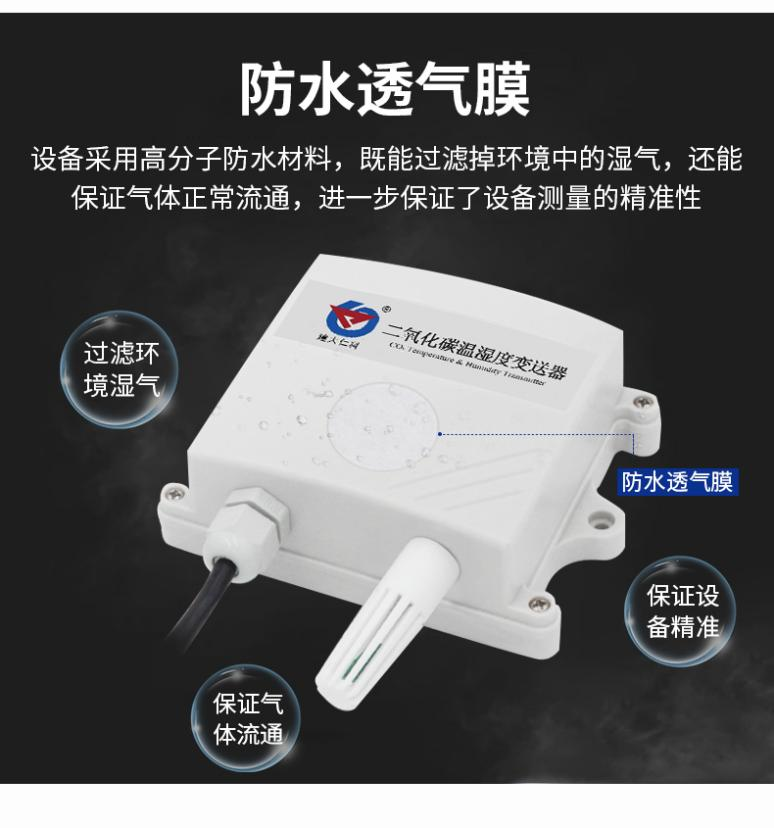

2.1.1.3 二氧化碳變送器
二氧化碳變送器RS C02*-*. 2該變送器采用新型紅外檢定技術進行CO2濃度測量,反應迅速靈敏,避免了傳統電化學傳感器的壽命及長時間漂移問題,廣泛適用于農業大棚,花卉培養、食用菌種植等需要CO2及溫濕度監測的場合。設備10 30V寬壓供電,外殼防護等級高,能適應現場各種惡劣條件。
2.1.1.3.1 功能特點
■ 新型紅外檢定技術進行CO2濃度測量，準確度高，漂移小，壽命長
■ 測量范圍寬，默認0-5000ppm（默認），自帶溫度補償，受溫度影響小。
■ 485 通信，標準ModBus-RTU通信協議，通信地址及波特率可設，最遠通信距離 2000 米

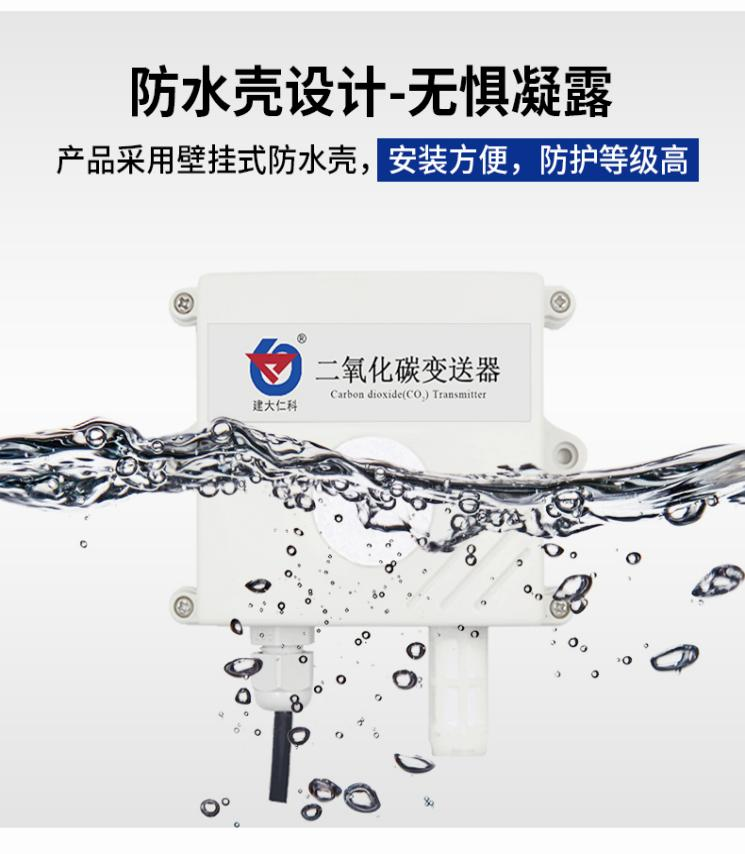

■ 產品采用壁掛式防水殼，安裝方便，防護等級高。
2.1.1.3.2 技術參數
|
供電電源 |
10~30V DC（平均電流<85mA） |
|
功耗 |
0.3W（24VDC） |
|
CO2測量 |
測量范圍 |
0~5000ppm（默認）可選：0~2000ppm 0~10000ppm |
|
CO2精度 |
0 ~ 5000 ppm : ±(50ppm +3% F•S)（25℃） 0 ~10000 ppm : ±(50ppm +5% F•S)（25℃） |
|
高精度：0 ~ 5000 ppm : ±(45ppm +3% F•S)（25℃） 0 ~10000 ppm : ±(45ppm +5% F•S)（25℃） |
|
工作環境 |
-10~+50℃、0-95%RH(無凝結) |
|
系統預熱時間 |
2min(可用)、10min(最大精度) |
|
響應時間 |
90%階躍變化時一般小于90S |
|
穩定性 |
<2%F·S |
|
非線性 |
<1%F·S |
|
數據更新時間 |
2s |
|
分辨率 |
1 ppm |
|
輸出信號 |
485、4~20mA、0~5V、0~10V、WIFI、4G、LORA |

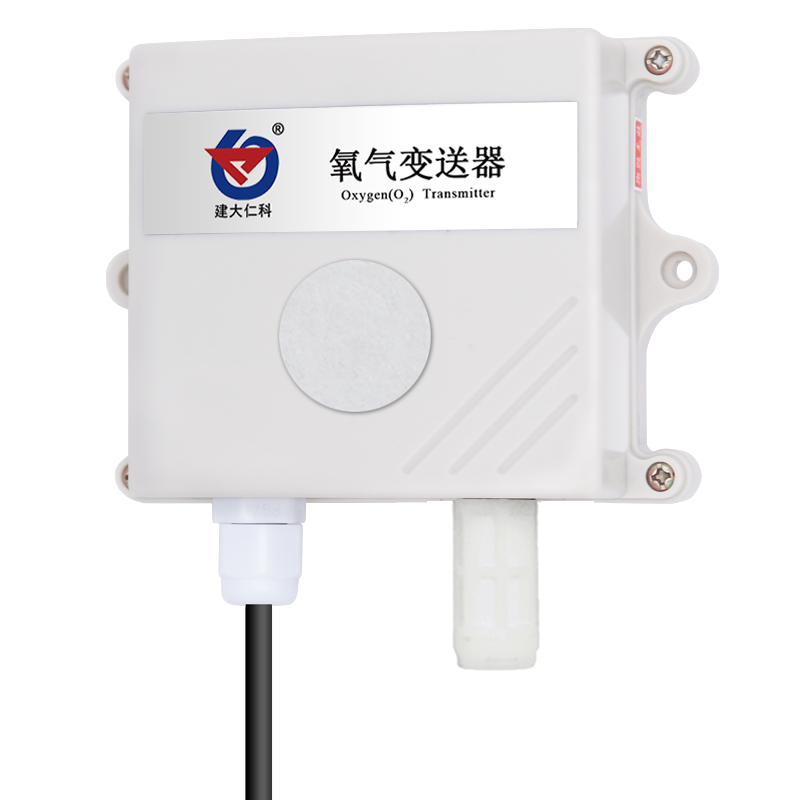

2.1.1.4 氧氣變送器
氧氣變送器RS-02*-*-*- 25Vo|采用進口一線大品牌電化學氧氣傳感器,具有反應迅速靈敏、抗干擾能力強的特點 ,經過我司獨有的補償算法、鍛標準氣體標定,具有壽命、高精度、重復性和高穩定性的特點。適用于倉庫、車間、 化工廠、大棚養殖場、密閉生活場所等需要實時監測氧氣濃度的場合。設備采用485 信號輸出,標準ModBus- RTU通信協議、ModBus 地址可設置,波特率可更改,通信距離最遠2000米。
2.1.1.4.1 功能特點
■ 采用進口一線大品牌電化學傳感器，穩定耐用。
■ 量程 0-30%VOL,其他量程亦可定做。
■ 測量精度高，可達±2%FS 以內,重復性可達 1%以內。
■ 485 通信接口標準 ModBus-RTU 通信協議，地址、波特率可設置，通信距離最遠 2000 米。
■ 可選配高品質 OLED 顯示屏，現場可直接查看數值，夜晚亦可清晰顯示。
■ 現場供電采用 10~30V 直流寬壓供電，可適應現場多種直流電源。
■ 產品采用壁掛式防水殼，安裝方便，防護等級高可應用于惡劣的現場環境。
2.1.1.4.2 技術參數
|
供電電源 |
10~30V DC |
|
輸出信號 |
485 |
|
功耗 |
0.12W |
|
溫度測量范圍 |
-40℃~+80℃ |
|
溫度精度 |
±0.5℃（25℃） |
|
濕度測量范圍 |
0~100%RH |
|
濕度精度 |
±3%RH（60%RH,25℃） |
|
工作溫度 |
-20~50℃ |
|
工作濕度 |
5~95%RH 無冷凝 |
|
壓力范圍 |
90~110kPa |
|
穩定性 |
≤5%信號值/年 |
|
響應時間 |
≤10S |
|
預熱時間 |
≥5分鐘 |
|
零點漂移（-20~40℃） |
≥5分鐘 |
|
重復性 |
≤1% |
|
使用壽命 |
≥24個月 |
|
量程 |
0~30%Vol |
|
精度 |
±2%FS |
|
分辨率 |
0.1%VOL |

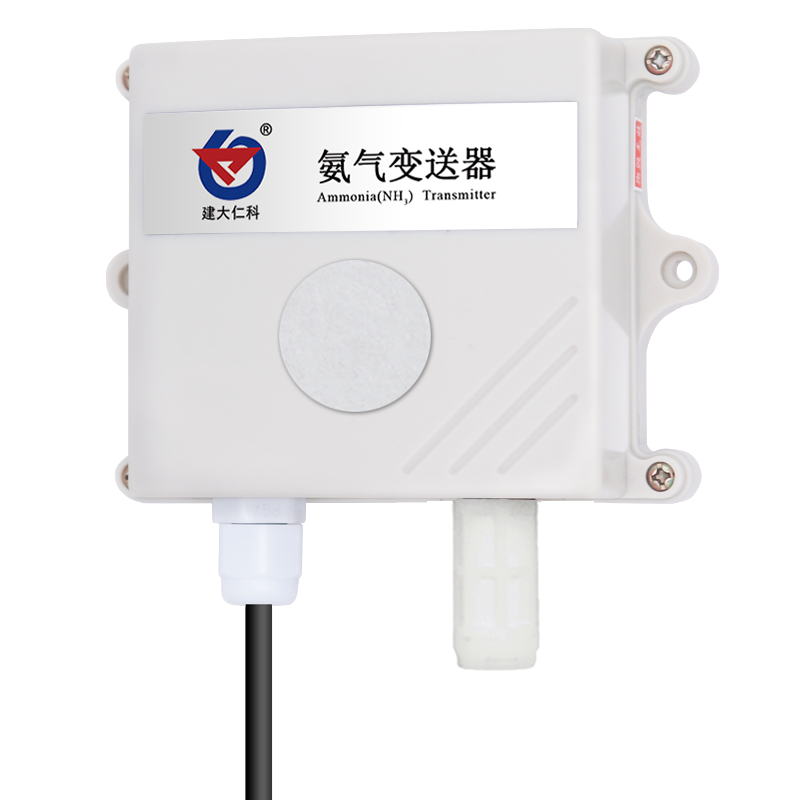

2.1.1.5 氨氣變送器
氨氣變送器RS- NH3-* -2-采用進口一線大品牌氨氣傳感器,具有反應迅速靈敏、抗干擾能力強的特點,經過我司獨有的補償算法、多段標準氣體標定,具有長壽命、高精度、高重復性和高穩定性的特點。適用于農業大棚、養殖場、農藥制造廠、化工廠 等需要氨氣實時監測控制的場合。設備采用485 信號輸出,標準ModBus RTU通信協議、ModBus 地址可設置,波特率可更改,通信距離最遠2000米。
2.1.1.5.1 功能特點
■ 采用進口一線大品牌電化學傳感器，穩定耐用。
■ 測量范圍多種選擇，0~50PPM、0~100PPM、0~500PPM。
■ 測量精度高，最高可達±8%以內,重復性最高可達 2%以內。
■ 485 通信接口標準 ModBus-RTU 通信協議，地址、波特率可設置，通信距離最遠 2000 米
■ 可選配高品質 OLED 顯示屏，現場可直接查看數值，夜晚亦可清晰顯示。
■ 現場供電采用 10~30V 直流寬壓供電，可適應現場多種直流電源。
■ 產品采用壁掛式防水殼，安裝方便，防護等級高可應用于惡劣的現場環境。
2.1.1.5.2 技術參數
|
供電電源 |
10~30V DC |
|
輸出信號 |
485 |
|
功耗 |
0~50ppm（高精度）0.12W |
|
0~100ppm （高精度）0.12W |
|
0~500ppm 0.9W |
|
溫度測量范圍 |
-40℃~+80℃ |
|
濕度測量范圍 |
0~100%RH |
|
溫度精度 |
±0.5℃（25℃） |
|
濕度精度 |
±3%RH（60%RH,25℃） |
|
工作溫度 |
-20~50℃ |
|
工作濕度 |
15~90%RH 無冷凝 |
|
壓力范圍 |
90~110kPa |
|
穩定性 |
≤2%信號值/月 |
|
響應時間 |
50、100ppm≦90S 500ppm≤25S |
|
預熱時間 |
0~50ppm（高精度）≥5分鐘 |
|
0~100ppm （高精度）≥5分鐘 |
|
0~500ppm ≥48小時 |
|
氨氣零點漂移（-20~40℃） |
0~50ppm（高精度） ≤±2ppm |
|
0~100ppm （高精度）≤±2ppm |
|
0~500ppm ≤±15ppm |
|
重復性 |
0~50ppm（高精度） ≤2% |
|
0~100ppm （高精度）≤2% |
|
0~500ppm ≤5% |
|
使用壽命 |
≥12個月 |
|
精度 |
0~50ppm（高精度） ±8% |
|
0~100ppm（高精度）±8% |
|
0~500ppm：±5%FS（@100ppm、25℃、50%RH）氧氣含量：≥18%VOL |
|
分辨率 |
0-50ppm：0.1ppm |
|
0-100、0-500：1ppm |
2.1.1.6 硫化氫變送器
硫化氫變送器RS-H2S-*- 2-100P采用進口-線大品牌電化學硫化氫傳感器,具有反應迅速靈敏、抗干擾能力強的特點,經過我司獨有的補償算法、多段標準氣體標定,具有壽命、高精度、 重復性和高穩定性的特點。適用于地下管廊、地下停車場、車庫、間、化工廠、大棚養殖場、 密閉生活場所等需要實時監測硫化氫濃度的場合。設備采用485 信號輸出,標準ModBus-RTU通信協議、ModBus地址可設置,波特率可更改,通信距離最遠2000米。
2.1.1.6.1 功能特點
■ 采用進口一線大品牌電化學傳感器，穩定耐用。
■ 量程 0-100ppm,其他量程亦可定做。
■ 測量精度高，可達±10%以內,重復性可達 2%以內。
■ 485通信接口標準 ModBus-RTU 通信協議，地址、波特率可設置，通信距離最遠 2000 米。
■ 可選配高品質 OLED 顯示屏，現場可直接查看數值，夜晚亦可清晰顯示。
■ 現場供電采用 10~30V 直流寬壓供電，可適應現場多種直流電源。
■ 產品采用壁掛式防水殼，安裝方便，防護等級高可應用于惡劣的現場環境。
2.1.1.6.2 技術參數
|
供電電源 |
10~30V DC |
|
輸出信號 |
485 |
|
功耗 |
0.12W |
|
溫度測量范圍 |
-40℃~+80℃ |
|
溫度精度 |
±0.5℃（25℃） |
|
濕度測量范圍 |
0~100%RH |
|
濕度精度 |
±3%RH（60%RH,25℃） |
|
工作溫度 |
-20~50℃ |
|
工作濕度 |
15~90%RH 無冷凝 |
|
壓力范圍 |
90~110kPa |
|
穩定性 |
≤2%信號值/月 |
|
硫化氫零點漂移（-20~40℃） |
±5ppm |
|
重復性 |
≤2% |
|
使用壽命 |
≥24個月 |
|
量程 |
0~100ppm |
|
精度 |
±2ppm或±10% |
|
分辨率 |
1ppm |
|
響應時間 |
≤35s |
|
預熱時間 |
≥5分鐘 |

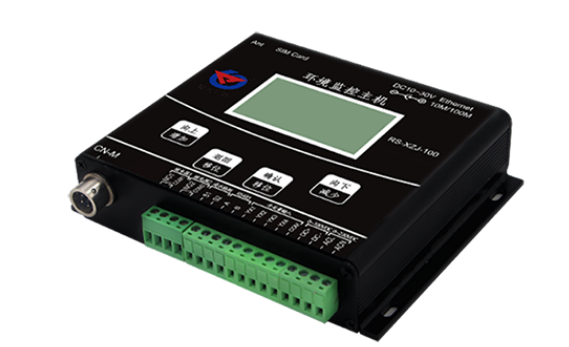

2.1.1.7 環境監控主機
環境監控主機RS- XZJ-100-Y-*是我司為機房、倉庫等環境監控的場所研發的一款多功能監控主機,通過 RS 485接口可將我司所有的RS485型的變送器(溫濕度、水浸、斷電檢測、煙感等)接入到環境監控主機,并將數據實時上傳至我同提供的云平臺( www.0531yun.cn或iot.0531yun. cn )或客戶自己的服務器。
該設備支持GPRS (可選4G)、以太網、RS485 有線等任一式上傳數據,戶可根據實際使用需求選擇相應子型號產品。設備內置大屏液晶,面友好易操作,同時該主機能夠外接1臺大1024* 256點陣的LED屏。設備超限,屏幕輪顯報警通道以及報警實時數據,內置實時時鐘,可顯示實時數據和系統時間。
2.1.1.7.1 環境監控主機功能特點
●具有 1 路 ModBus-RTU 主站接口可接入我司所有類型的 485 變送器例如：風速、風 向、空氣質量、土壤水分等變送器。
●1 路 RJ45 網口，可將監測數據上傳至遠端監控軟件平臺。
●1 路多功能 4G 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺。
●強大的脫機短信報警功能，報警內容可自定義(功能選配)。
●具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件。
●大屏中文液晶顯示，界面簡潔友好。

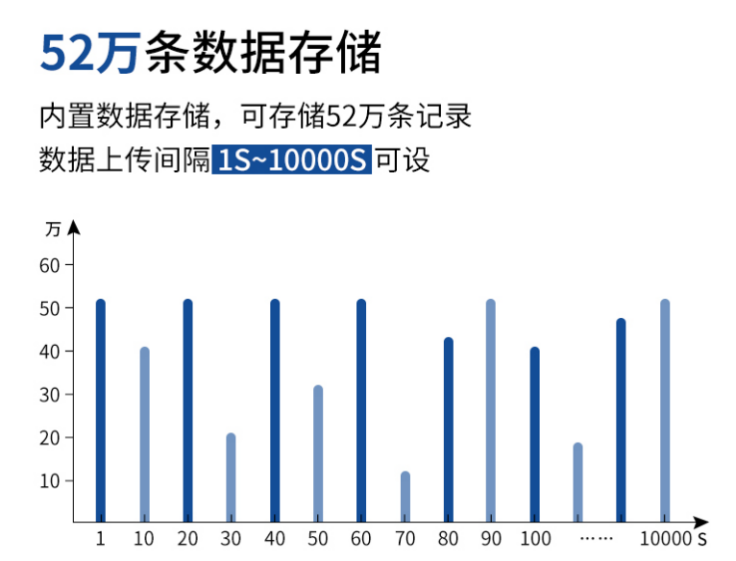

●內置數據存儲，可存儲 52 萬條記錄。
●帶有 1 路浸水檢測功能可外接漏水電極也可外接漏水繩，最長 30 米。
●帶有 1 路 0~220V 交流電壓輸入檢測，可用于市電斷電報警。
●帶有 1 路 0~100V 直流電壓輸入檢測，可用于檢測蓄電池電壓。
●帶有 4 路開關量輸入檢測，可外接門禁等開關量信號，其中第 4 路可用作外接翻斗式雨量計。
●可外接 1 路室外 LED 單色顯示屏，支持最大點陣數 1024*256。
●設備超限，屏幕輪顯報警通道以及報警實時數據。
●帶有 2 路報警繼電器觸點輸出，可外接聲光報警器。
●可自動識別 RS485 接口從設備是否工作正常。
●直流 10~30V 寬電壓供電。
●設備唯一 8 位地址，易于管理識別，可搭配我司提供的多種軟件平臺。
2.1.1.7.2 環境監控主機技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
通信接口 |
RJ45 網口 |
通過網口方式上傳數據 |
|
|
4G |
中國移動、中國聯通或中國電信的 手機網絡（中國電信無短信功能） |
|
RS-485 從站接口 |
通過 RS-485 上傳數據（可選擇規 約） |
|
LED 屏顯示接口 |
支持最大點陣數 1024*256 的單色 LED 顯示屏（可選擇規約） |
|
1 路直流電壓 采集 |
采集量程 0-100V |
采集精度±0.1V，輸入阻抗≥100K |
|
1 路水浸檢測 信號 |
可進行漏水檢測 |
標配漏水電極，用戶也可選漏水 繩，最長可達 30 米 |
|
4 路開關量信 號輸入 |
可檢測干接點通斷狀態 |
外接無源干接點，響應時間≤0.2S |
|
2 路繼電器輸 出 |
繼電器干接點輸出 |
繼電器容量：250VAC/30VDC 3A 本繼電器可關聯到任意通道的上下 限，用作報警或自動控制 |
|
1 路翻斗式雨 量計脈沖信號 輸入 |
采集磁開關脈沖信號進行雨量計 量 |
默認脈沖當量：0.2mm 可上傳瞬時雨量（最近一分鐘）、 當前雨量（本日 00:00 至當前）、 昨日雨量（昨日 00:00-24:00）及永 久累計雨量值 （默認采用第四路開關量作為雨量 計輸入） |
|
數據上傳間隔 |
1s~10000s |
數據上傳間隔 1s~10000s 可設 |
|
內置存儲容量 |
52 萬條 |
內置存儲，最多可存儲 52 萬條 |
|
主從 RS485 接口通信距離 |
≥2000 米 |
采用 0.5 平方的 RVV 線纜最遠通信 距離可達 2000 米 |
|
供電范圍 |
DC 10~30V |
直流寬電壓供電 注：4G 版最大功耗約為 1.51w，不 帶 4G 版最大功耗約為 1.39w |

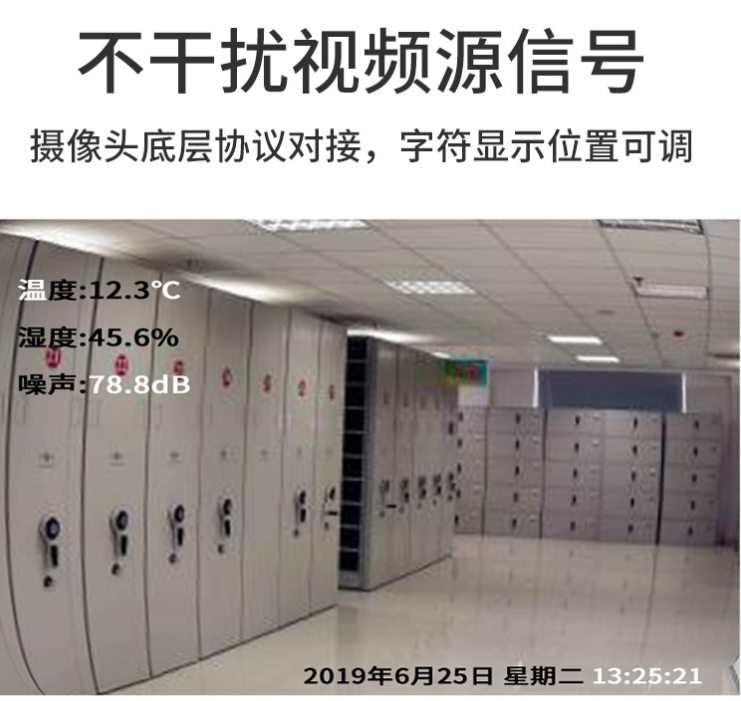

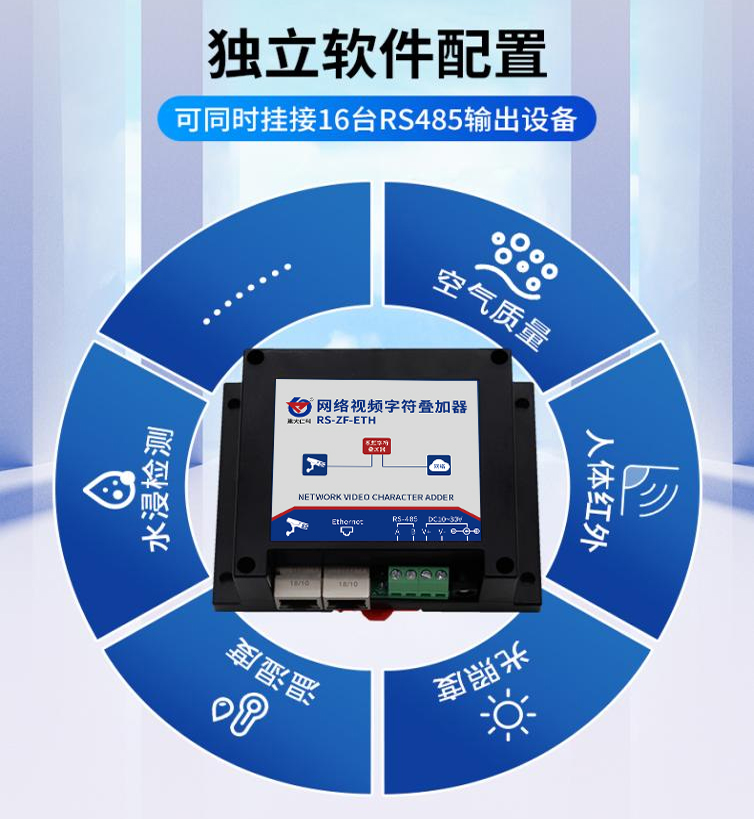

2.1.2 視頻字符疊加器

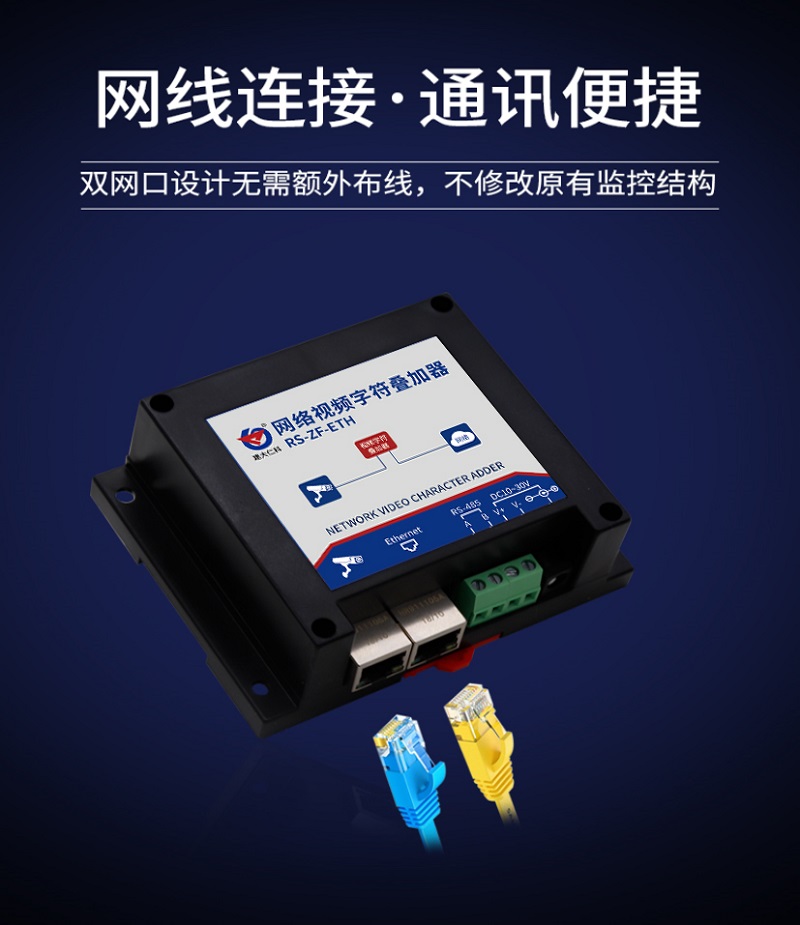

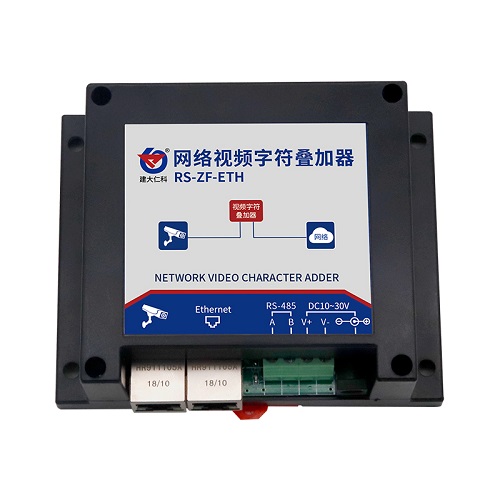

視網絡視頻字符疊加器RS ZF-ETH是我同專為市面通用標準ModBus-RTU通訊模式485設備研發的一款適用于高清網絡攝像機的設備。 戶可根據實際需求將此產品連接485設備,簡單配置疊加器后,高清網絡攝像機視頻畫面上會疊加顯示相應字符信息。
設備采用標準ModBus- RTU通信模式,匹配市面所有標準ModBus- RTU設備,可用于傳感器疊加字符信息機房監控、智能農業、氣象監測等場所。RS-ZF-ETH 字符疊加器可同時支持多臺攝像機的疊加使用。臺字符疊加器最多可同時支持4臺攝像機處理、16 臺標準ModBus-RTU通訊模式485設備。配置軟件簡單方便，支持多種數據類型設置,存器地址可偏移讀取。攝像頭底層協議對接,不影響原有視頻信號, 加信息位置可調節。設備外形小巧美觀,占用空間小,安裝方式簡單便捷。
2.1.2.1 功能特點
■ 產品采用標準ModBus-RTU通信，匹配所有標準ModBus-RTU通信設備
■ 產品可同時處理多臺攝像機字符信息，最多可同時支持4臺攝像機疊加
■ 產品可接入多臺485設備，最多可接入16臺 485 設備
■ 獨立軟件配置，功能強大，界面簡潔，操作簡單
■ 攝像頭底層協議對接，不影響原有視頻信號
■ 字符顯示位置全顯示屏可調
■ 支持任意中文、英文、標點顯示，（顯示數量與攝像頭有關）
■ 攝像頭實時顯示監視現場的數據變化
■ 支持DC10~30V寬電壓輸入
|
供電電源 |
10~30V DC |
|
功耗 |
1.5W (DC12V) |
|
輸入信號 |
485（ModBus-RTU） |
|
輸出信號 |
RJ45網口 |
|
工作溫度 |
-20℃~+50℃ |
|
工作濕度 |
0%RH~90%RH |
|
數據更新時間 |
3s |
|
供電范圍 |
DC10~30V |
|
波特率 |
2400~115200bps |
|
適用攝像頭 |
海康、宇視、大華、中維世紀網絡攝像頭所有型號（其他攝像頭需定制） |

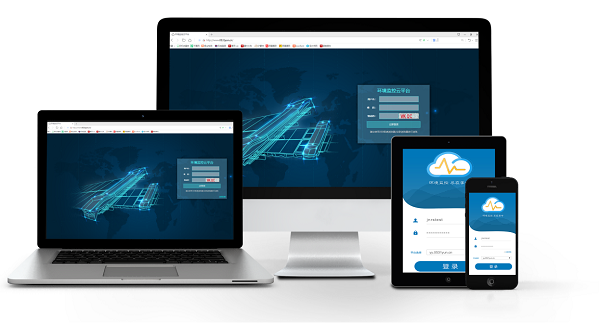

三、綜合環境監控云平臺
3.1 概述
環境監控云平臺是我司旨在為用戶提供便捷的服務而專門]開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司所有網絡型設備?？蛻魺o需再自行架設服務器，省去了服務器的維護費用，無需具備公網IP或者域名解析服務。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。
公司云平臺免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號?？蛻艨蓱{賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。
3.2 功能介紹
3.2.1 數據實時監控
平臺支持實時查看所氣體檢測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

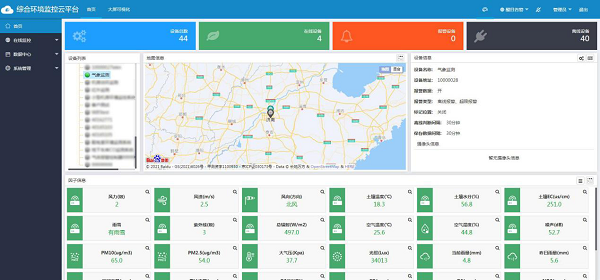

【首頁數據展示】

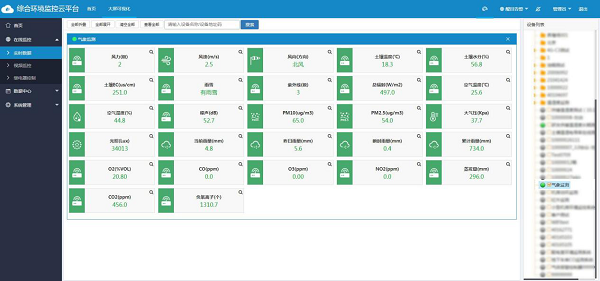

【列表展示】

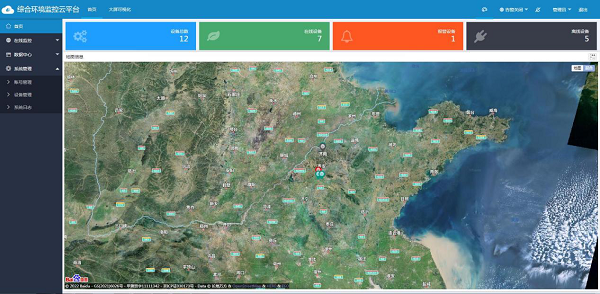

3.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。

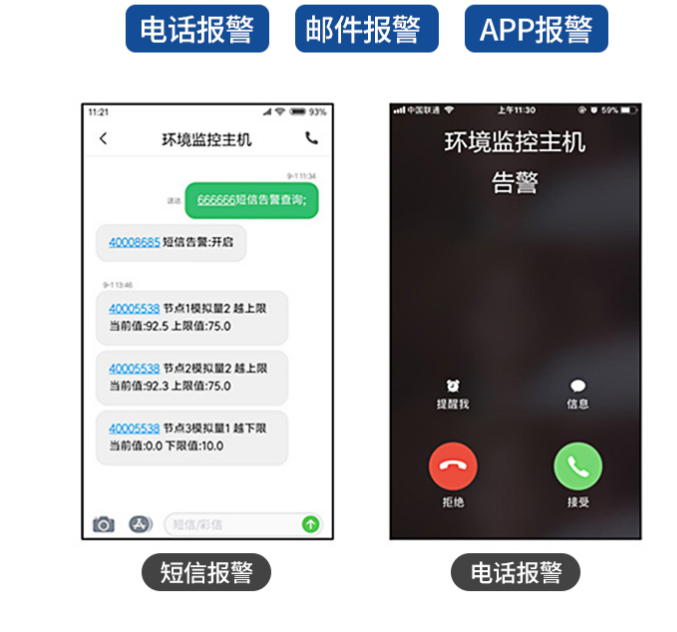

3.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

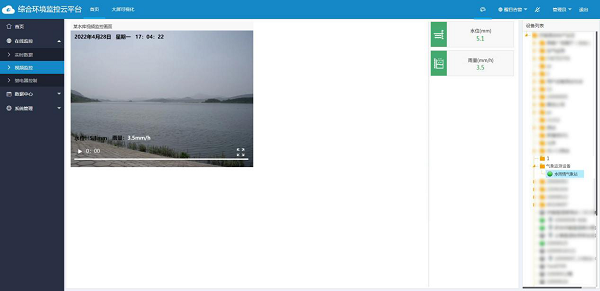

3.2.4 視頻監控
全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。

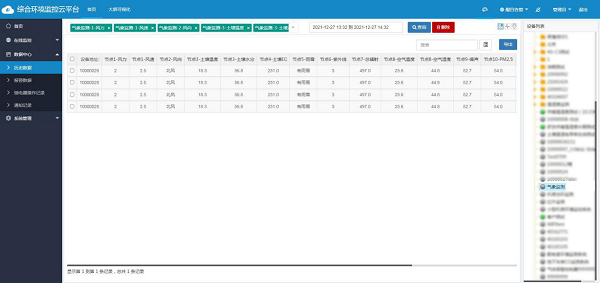

3.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。
【歷史數據列表查看】

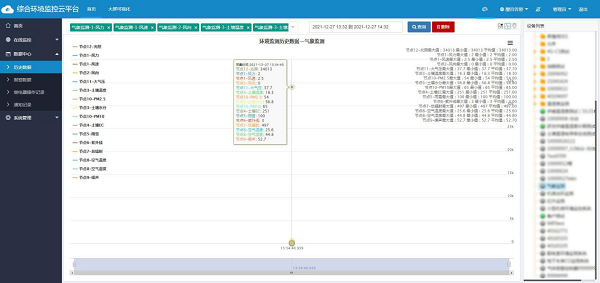

【歷史數據曲線查看】

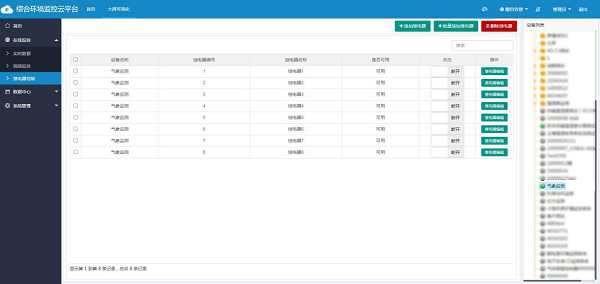

3.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。

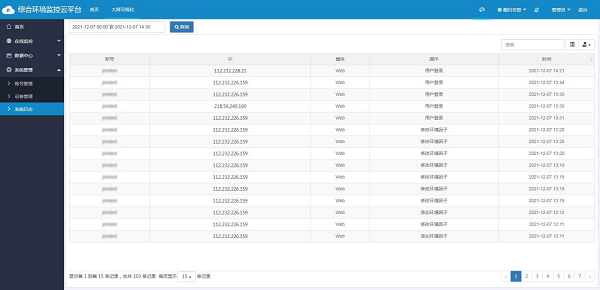

3.2.7 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
3.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號管理】
3.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
3.2.10流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

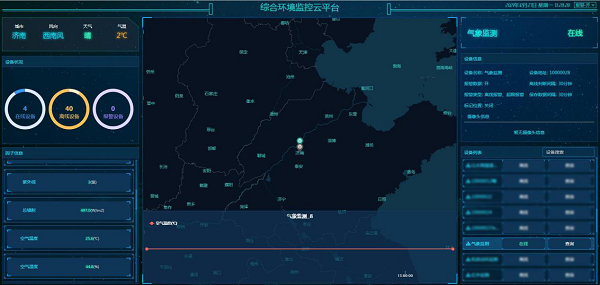

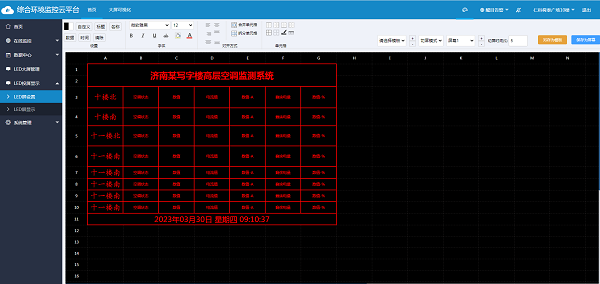

3.2.11大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現水位、降雨量等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
3.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
3.2.13千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。

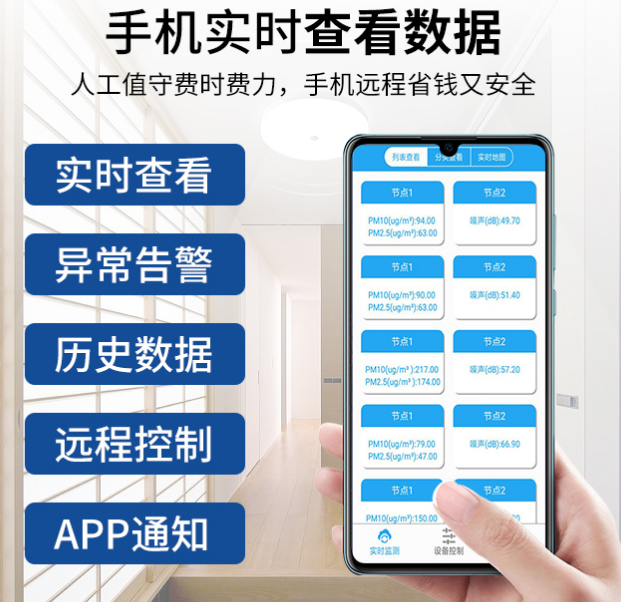

3.3手機APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
