一、 系統概述
1.1 方案背景
近年來，冬季低溫冷害、春季十早、夏季高溫瀝澇、干熱風等災害頻發，給糧食生產帶來極大威脅。因此，開展作物農情數據監測及管理，對農業生產極為必要。農情信息在國家糧食安全保障、農業供給側改革、農業資源開發和保護、農產品市場拓展、農業防災減災、農業可持續發展等方面都發揮著積極的科技支撐作用，開展農情監測意義重大。
1.2 方案概述
苗情監測站是屬于農業領域記錄植物生長過程的圖像和視頻的專用儀器，產品采用4G無線傳輸，支持太陽能供電，可用于大田、大棚等多種環境，支持自動定時拍照獲取圖像，平臺下發拍照及錄制短視頻功能，可在平臺上查看拍照歷史記錄。

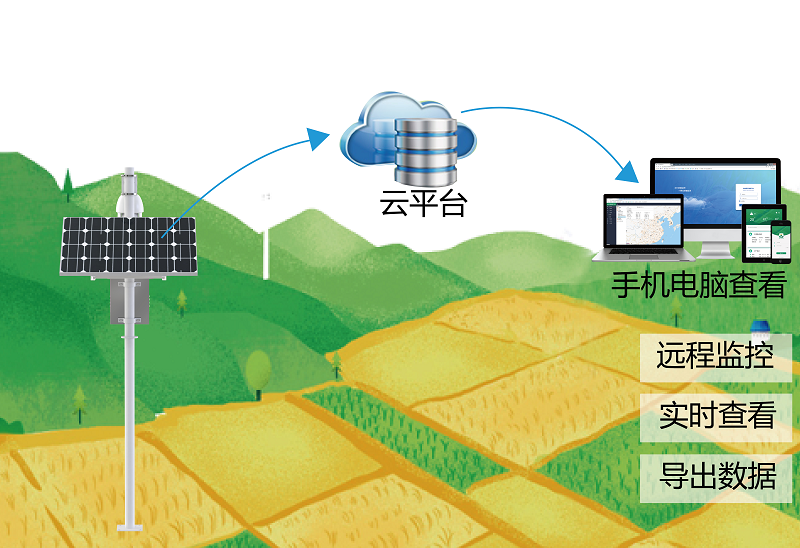

1.3 苗情監測站拓?fù)鋱D
二、 方案簡介

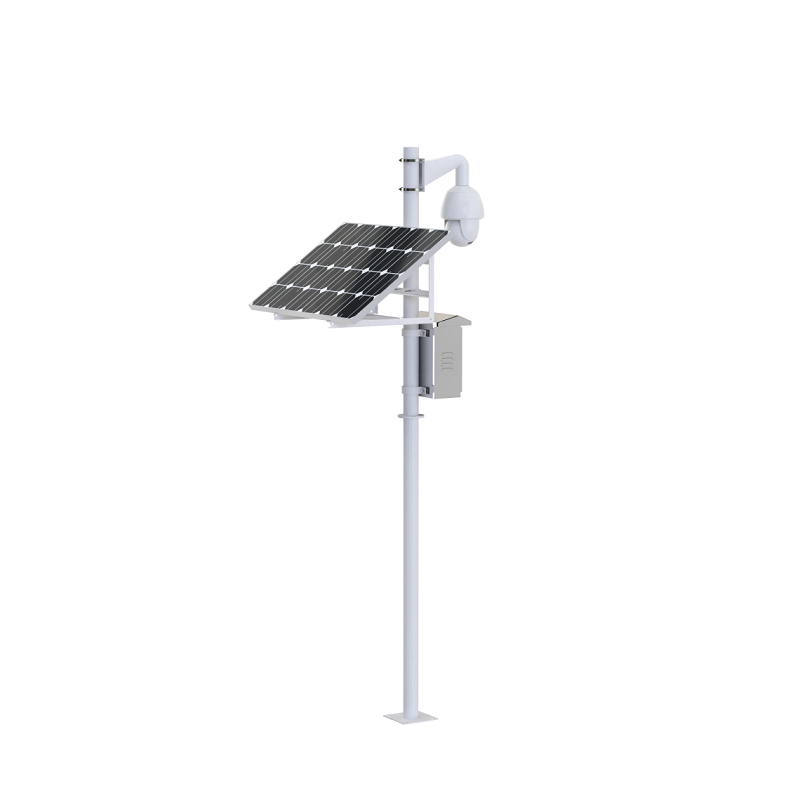

2.1 苗情監測站
2.1.1 功能特點
■ 支持云臺控制，可在平臺上對攝像頭進行 360°旋轉操作

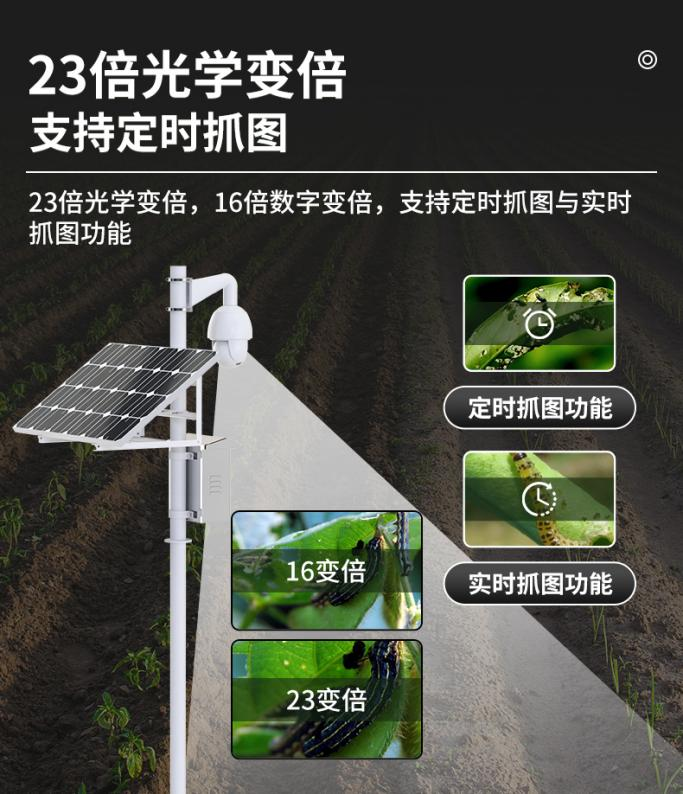

■ 200W 像素變焦，23 倍光學變倍，16 倍數字變倍
■ 免費云平臺，可在平臺上實現攝像頭圖像查看，支持自動抓拍或者手動抓拍

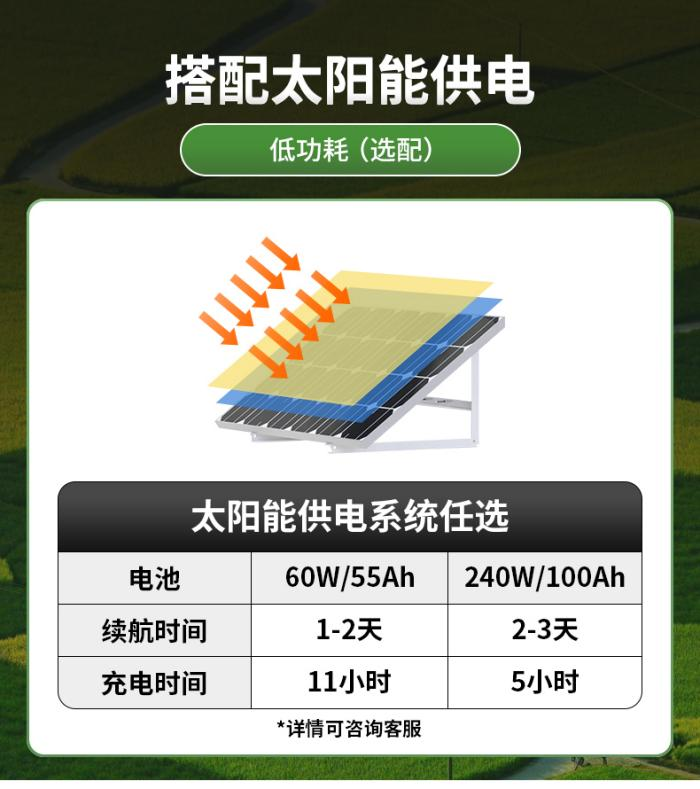

■ 可搭配太陽能供電系統，陰雨天可連續工作 2-3 天
2.1.2 技術參數
|
供電 |
AC220V 或太陽能供電 |
|
通信方式 |
4G 上傳 |
|
工作環境 |
-30℃~65℃ |
|
0~90%（相對濕度）、無凝結 |
|
攝像頭參數 |
功耗 |
18W（紅外燈 7W） |
|
像素 |
200 萬像素變焦 |
|
焦距 |
4.8-115mm |
|
變倍功能 |
23 倍光學變倍 |
|
防護等級 |
IP66 |
|
尺寸 |
164*164*290 |
|
流量卡 |
內置電信流量卡 |
|
分辨率 |
2560X 1440 |
|
立桿 |
3.1 米加強型立桿 |
2.1.3 設備選型
|
RS- |
|
公司代號 |
|
|
MQ- |
|
苗情監測站 |
|
|
4G- |
|
4G 上傳 |
|
|
31M- |
|
3.1 米立桿 |
|
|
T |
太陽能供電接口 |
2.1.4 安裝方式
（1）選擇苗情監測站安裝位置，盡可能提前預制平坦硬質水泥高臺，再根據立桿底座 固定尺寸進行打孔，或搭配地籠安裝。
（2）使用配件里的膨脹螺絲裝到打好 4 個孔位中。
（3）將設備立桿下面的四角的 4 個膨脹螺絲孔位對應好，用扳手?jǐn)Q緊固定，即可。
（4）攝像頭旋轉安裝到配套的攝像頭支架上，使用配套的 2 個安裝抱箍將攝像頭支架 固定在立桿上（注意支架上有一對安裝孔尺寸偏小，需客戶自己擴孔）。
三、平臺監測
3.1 農業四情測報平臺（PC端）（farm.0531yun.cn）
農業四情測報平臺是集灌溉、蟲情、苗情、墑情、孢子監測于一體的在線監控平臺。
該平臺可以通過賬號密碼在不同終端登錄，實現對監測點位置、設備類型的實時監測，還可以通過手機、Pad、計算機等信息終端向管理者推送實時監測信息、歷史數據曲線查看、告警信息，方便工作人員及時維護，提高其的穩定性和可靠性。

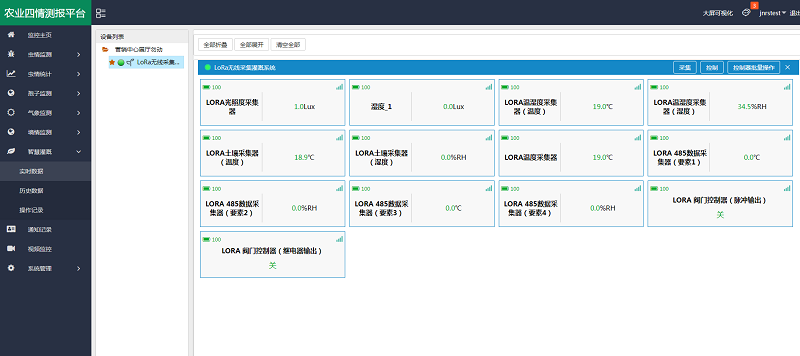

3.1.1實時監測
設備24小時持續工作,管理人員可實時監測、查看數據。

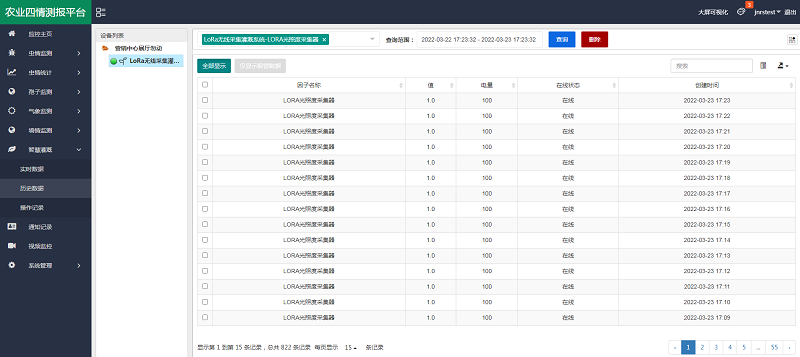

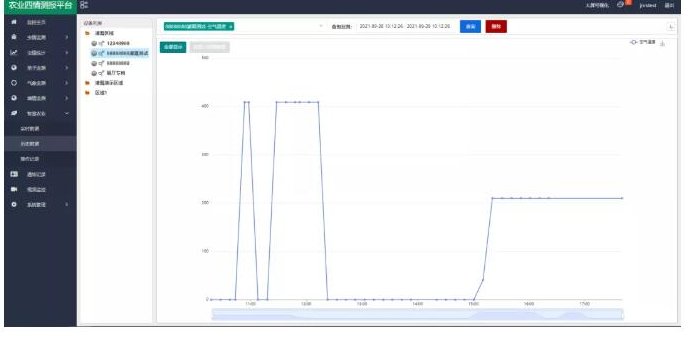

3.1.2歷史數據查詢
支持查詢多個時間段的歷史數據及數據曲線圖等，可以導出、 下載。

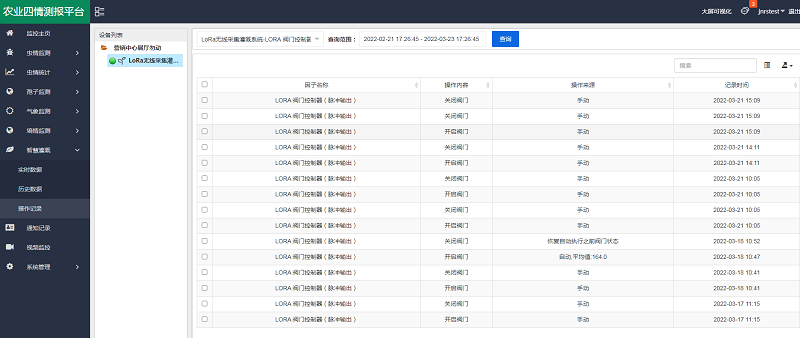

3.1.3智能控制
工作人員無需到現場,在網頁端就可選擇自動或手動開關閥門。

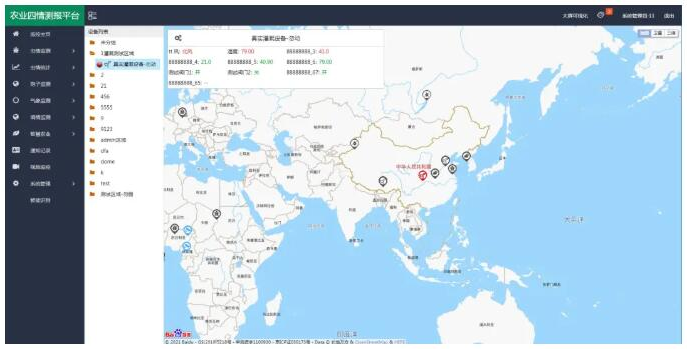

3.1.4電子地圖
電子地圖顯示設備位置、在線狀態等,方便工作人員查看設備所在地點。

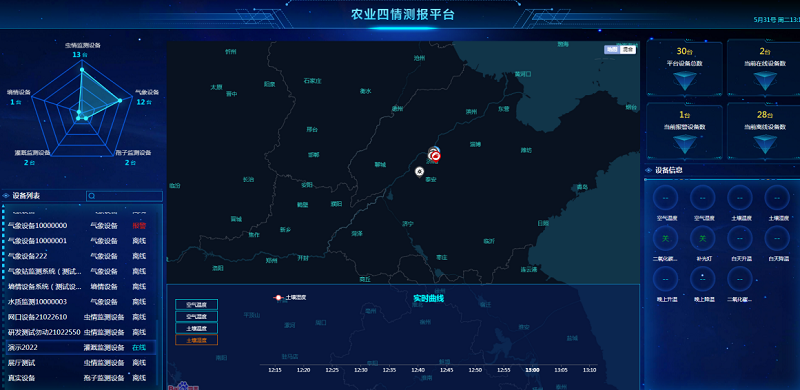

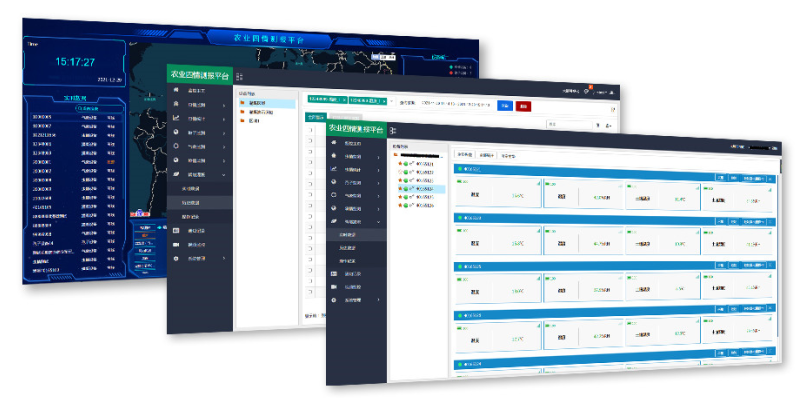

3.1.5大屏可視化
可以投屏顯示、自動刷新、滾動播放所有設備信息。

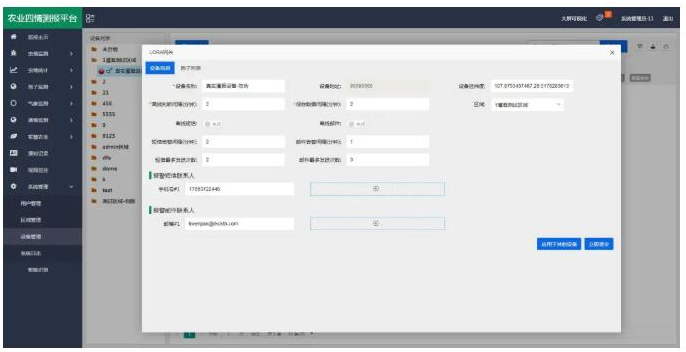

3.1.6超限告警
超過設限值系統就會自動告警,及時通知管理人員。

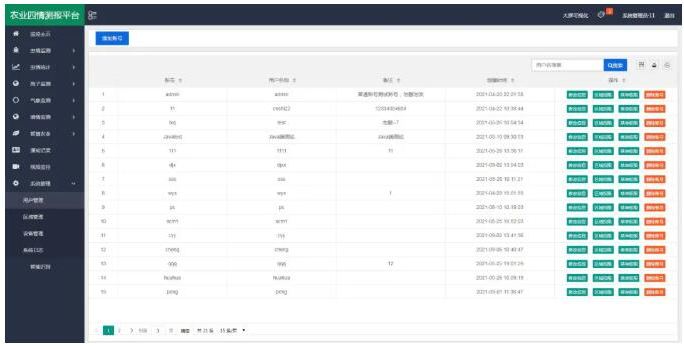

3.1.7賬號分級
多個賬號可分級管理，-個主賬號下可分配多個子賬號,賬號等級不同,操作/查看權限不同。
3.2壤博士農業平臺（移動端）

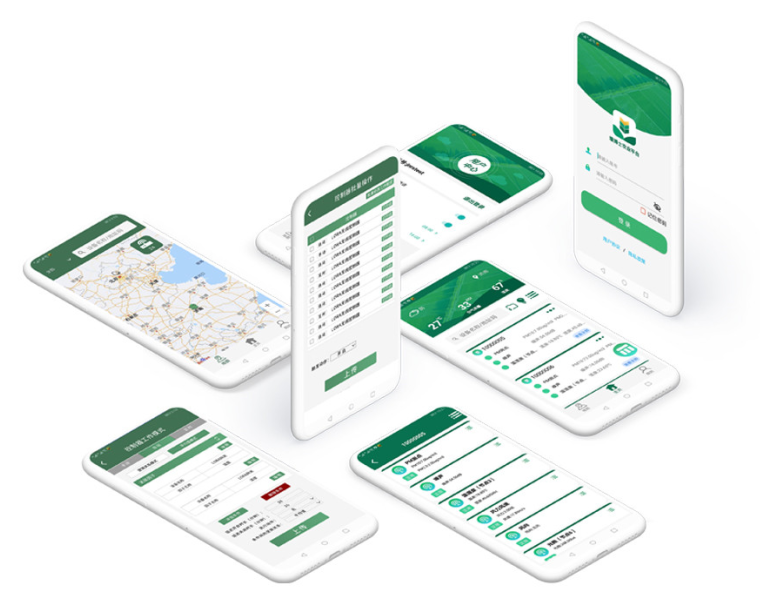

用戶可以通過“壤博士”手機APP隨時隨地接收所需信息推送查看實時數據、歷史數據并能實現移動灌溉管理操作。
