一、 方案概述
1.1 方案背景
隨著互聯網信息技術的發展,在人們科學知識逐漸增長的同時,對生活質量也有了更高的要求,綠色環保意識的綠色農業和綠色農產品成為了現在的市場需求。
為滿足市場需求,山東仁科利用了電子機械技術、無線傳輸技術、物聯網技術和生物信息素技術,研發構建出新-代害蟲自動檢測系統遠程監測站,用于幫助用戶織密智能“防控網”,安裝打造監測 “千里眼”, 為“綠色農業”、“環保農業” 的發展提供科技助力。
1.2 方案概述
害蟲遠程監測站是新一代害蟲自動檢測系統，系統主要運用電子機械技術、無線傳輸技 術、物聯網技術、生物信息素技術，構建出一套害蟲監測及預警系統。該系統集害蟲誘捕和 計數、環境信息采集、數據傳輸一體，實現了害蟲的定向誘集、分類統計、實時報傳、遠程 檢測、蟲害預警的自動化、智能化。具有性能穩定、操作簡便、設置靈活等特點，可廣泛應 用于農業害蟲、林業害蟲、倉儲害蟲等監測領域。

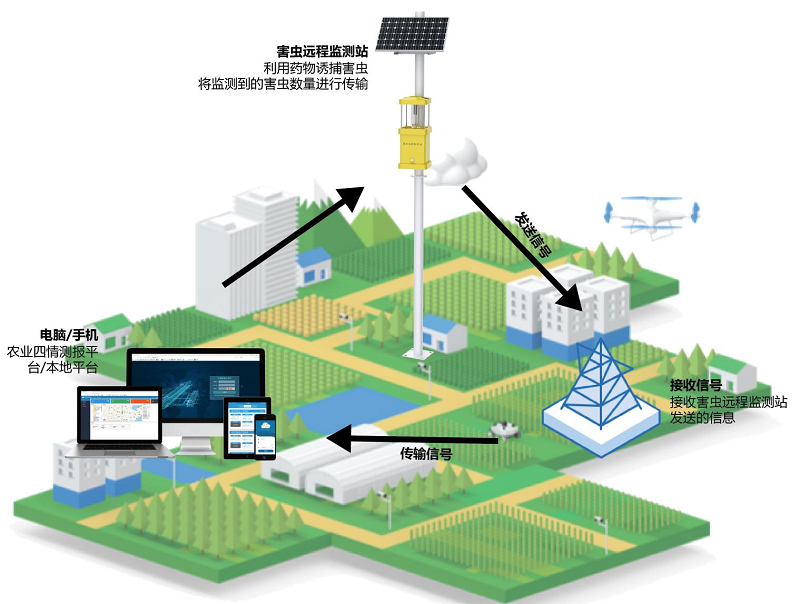

1.3 害蟲監測站拓?fù)鋱D
二、 方案簡介
2.1 害蟲遠程監測站
2.1.1 功能特點

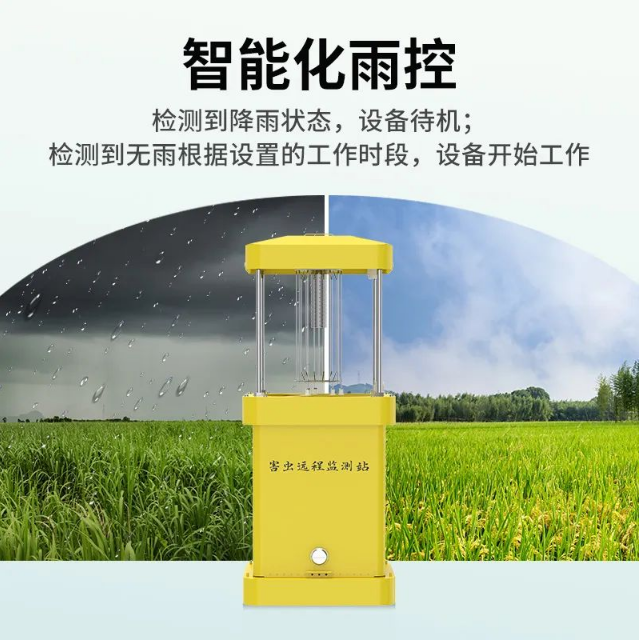

● 檢測到降雨?duì)顟B(tài)，設備待機；檢測到無雨根據設置的工作時段，設備開始工作。

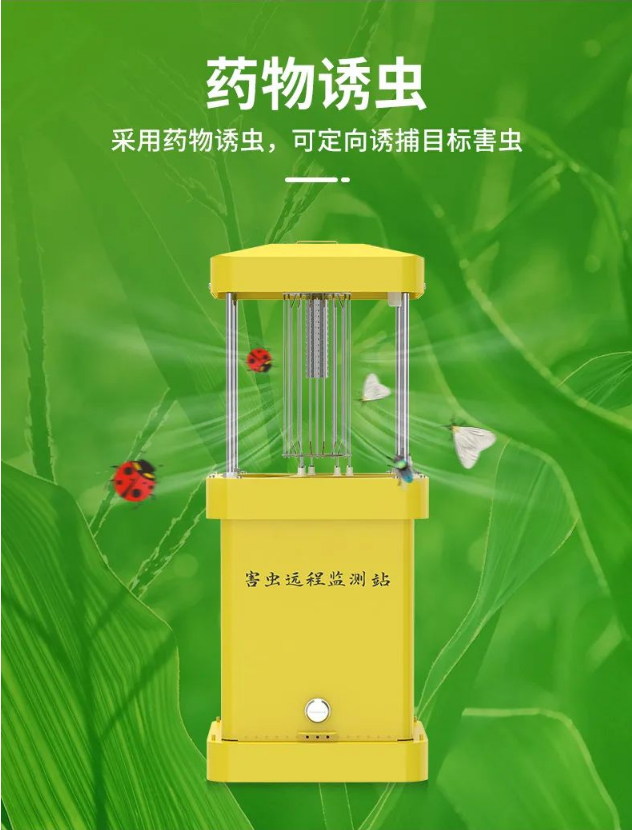

● 采用藥物誘蟲，可定向誘捕目標害蟲。

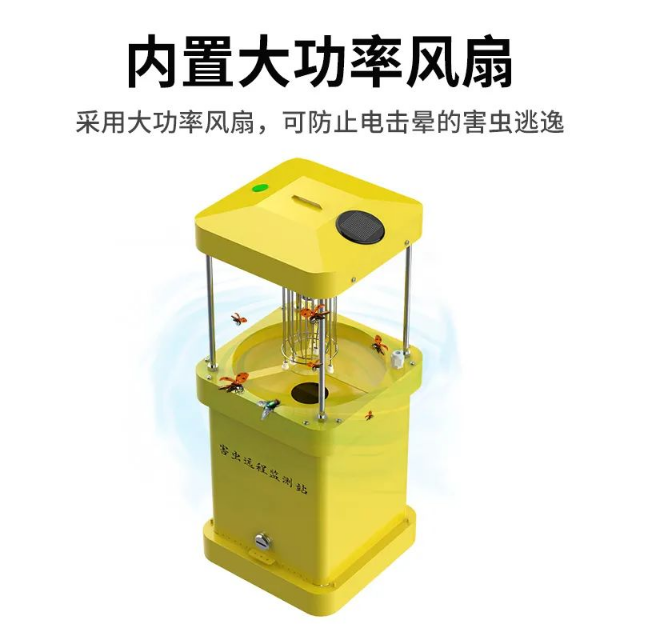

● 采用大功率風扇，可防止電擊暈的害蟲逃逸。

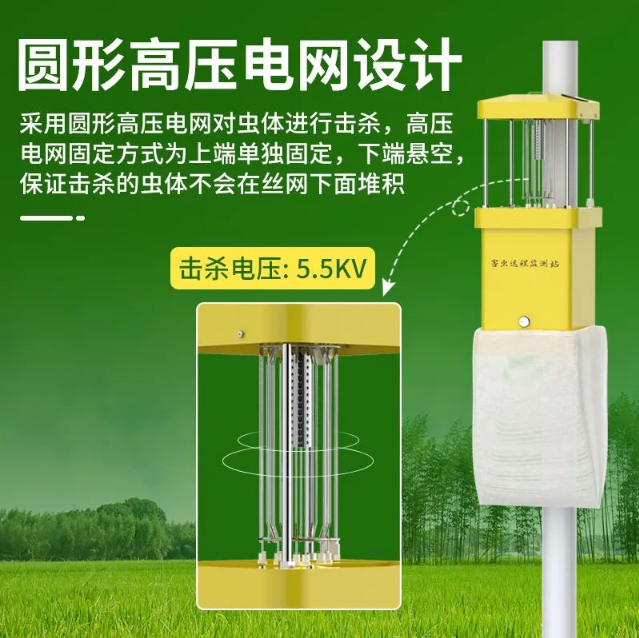

● 采用圓形高壓電網對蟲體進行擊殺，高壓電網固定方式為上端單獨固定，下端懸空，保證擊殺的蟲體不會在絲網下面堆積，擊殺電壓：5.5KV。
● 計數方式：采用計數裝置，保證進入的害蟲都能夠被檢測到，蟲體檢測準確率＞95％。、
2.1.2 技術參數
|
設備供電 |
DC12V 或市電供電 |
|
待機功耗 |
≤7W |
|
工作溫度 |
-20℃～70℃ |
|
工作濕度 |
0~95% |
|
數據上傳方式 |
485 或 4G 選配 |
|
太陽能供電系統續航 |
連續陰雨天 2~3 天 |
2.1.3 產品選型
|
KH- |
|
公司代號 |
|
|
HCJC- |
|
害蟲遠程監測站 |
|
|
N01- |
|
RS485（Modbus 協議） |
|
4G- |
|
4G 上傳 |
|
|
DC- |
|
直流 12V 供電 |
|
AC- |
|
市電供電 |
|
|
1 |
殼體 |

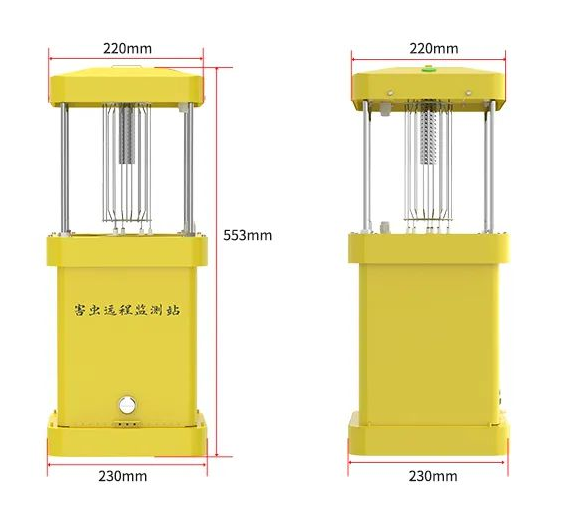

2.1.4 產品尺寸

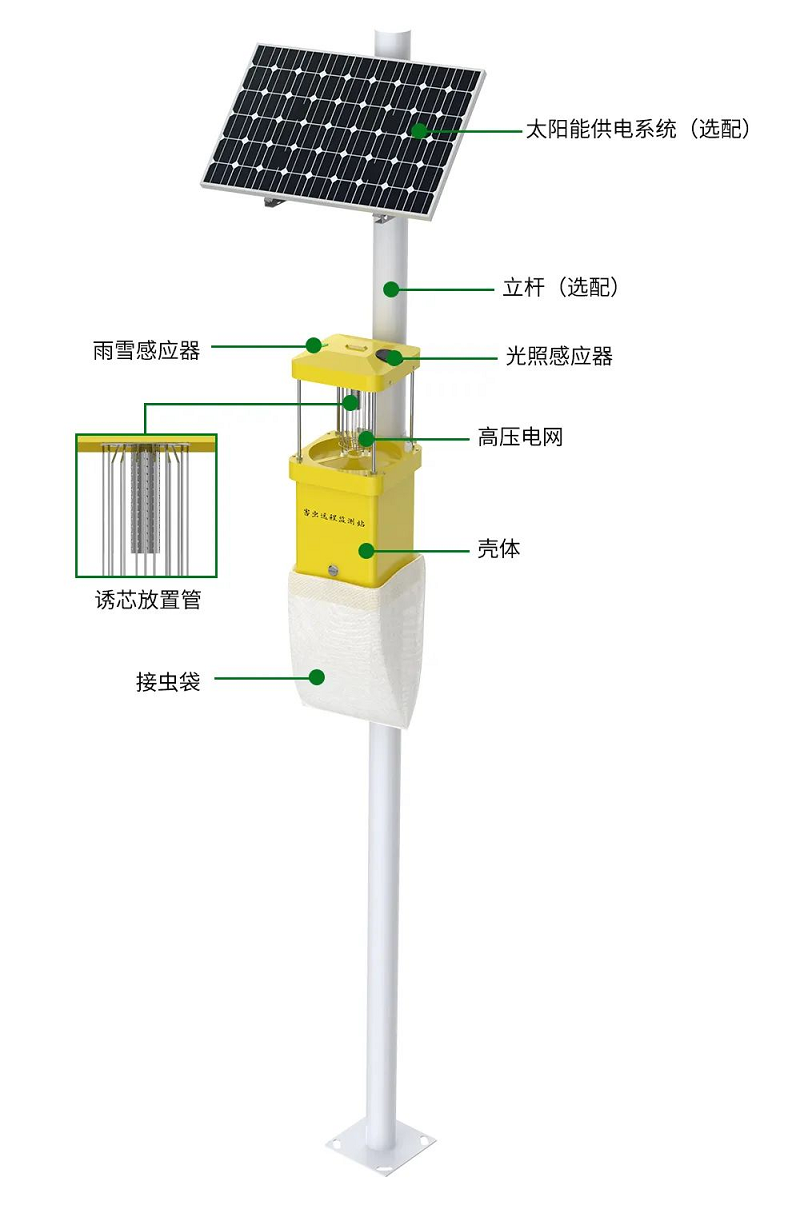

2.1.5 產品結構
2.1.6 安裝及使用方法
● 準備工作
1.選擇安裝害蟲遠程監測站設備的位置，規劃基礎挖掘地的孔。
2.根據我司提供的立桿底部尺寸圖，堆砌地基，地基尺寸必須大于立桿底部尺寸。
3.地基表面一定要水平，不能傾斜，確保害蟲遠程監測站設備的穩定性。
● 安裝步驟
1.打開包裝，確認零部件是否不足，如有零件缺失，請立即與本公司技術支持聯系。
2.將立桿取出，然后使用我們提供的抱箍將太陽能電池板固定在支架頂部。
3.利用本公司提供的膨脹螺釘將支架固定在水泥基礎上。
4.將害蟲遠程監測站上蓋打開，往誘芯放置管中放入誘芯。
5.使用本公司提供的抱箍，將害蟲遠程監測站裝置固定在立桿的適當位置，裝蟲網掛到設備的底部立柱上并收緊網兜口的鎖緊繩。

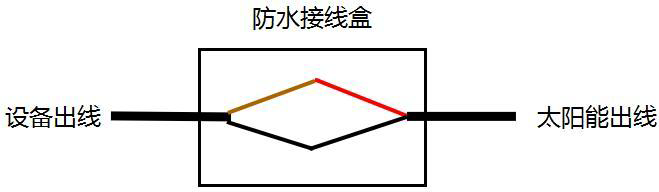

6.最后，根據我們公司提供的接線圖，將線路連接好，通電后即可工作。
三、軟件平臺
3.1農業四情平臺（farm.0531yun.cn）
農業四情測報平臺是集灌溉、蟲情、苗情、墑情、孢子監測于一體的在線監控平臺。該平臺可以通過賬號密碼在不同終端登錄，實現對監測點位置、設備類型的實時監測，還可以通過手機、Pad、計算機等信息終端向管理者推送實時監測信息、歷史數據曲線查看、告警信息，方便工作人員及時維護，提高其的穩定性和可靠性。

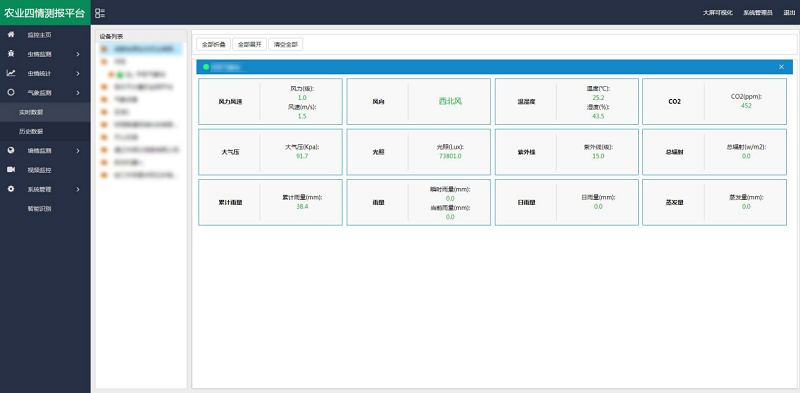

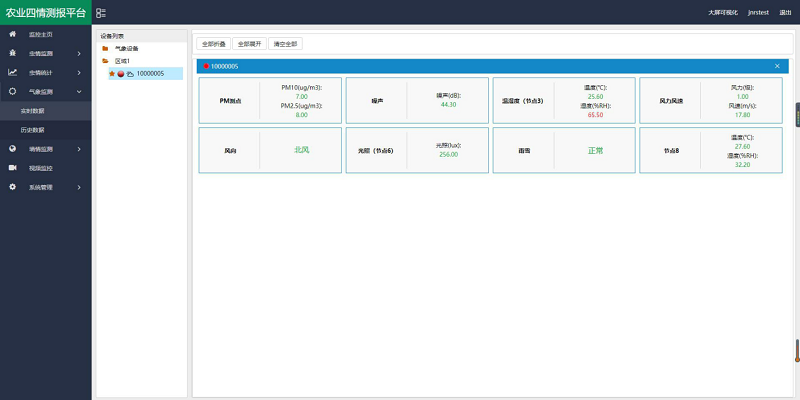

3.1.1 實時數據
該模塊可實時展示區域下所有氣象設備的狀態。可以選擇多個設備， 右側展示選中設備的狀態和節點數據。
注：設備離線顯示灰色，設備在線顯示綠色，設備報警顯示紅色。
【數據超限變紅】
3.1.2歷史數據
可查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。報警數據會以紅色顯示，支持生成數據曲線圖，具有單個或多個因子數據存儲/查 詢/導出數據功能，支持PDF、excel等多種數據格式導出。同時可導出數據查詢的時間 段、查詢數據賬號、設備電量、設備在線狀態等重要信息。

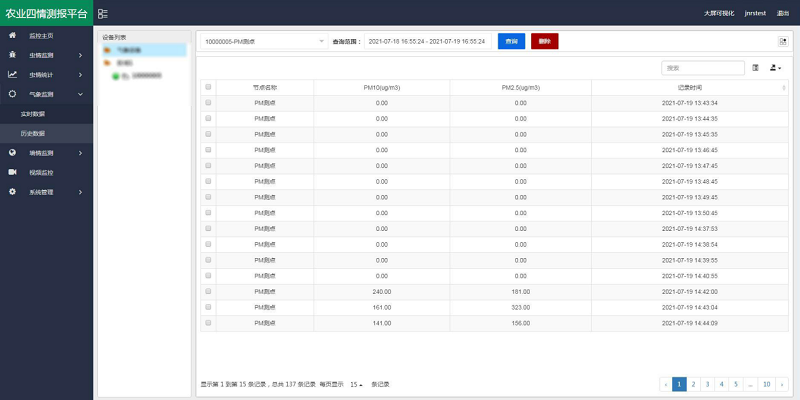

【歷史數據列表查看】

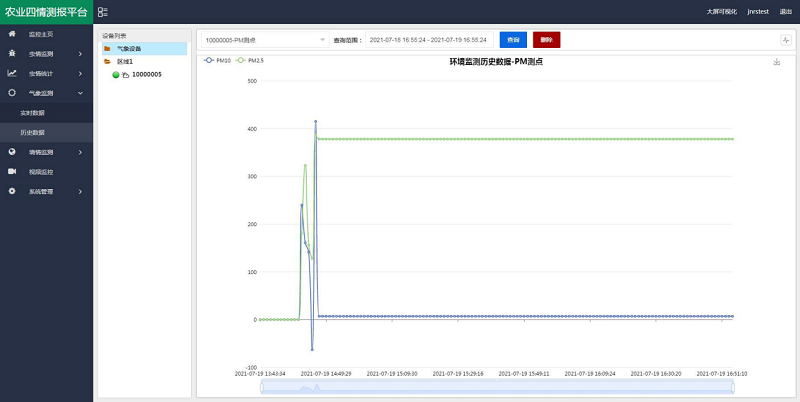

【歷史數據曲線查看】

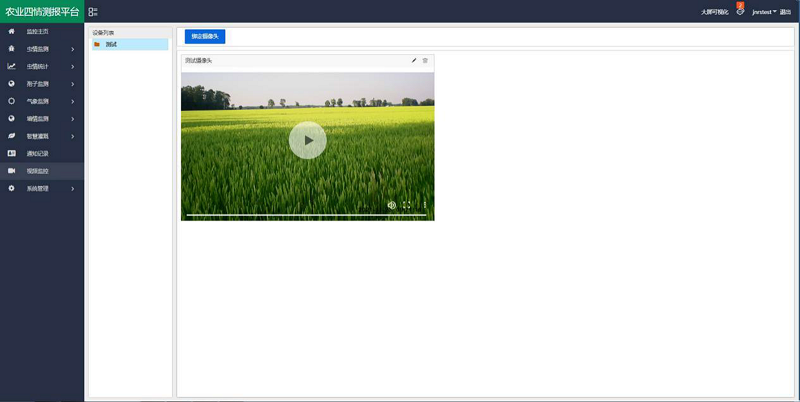

3.1.3視頻監控
全面性的監管，實現農作物周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
3.1.4 系統管理
系統管理包括用戶管理、區域管理、設備管理、系統日志四部分。

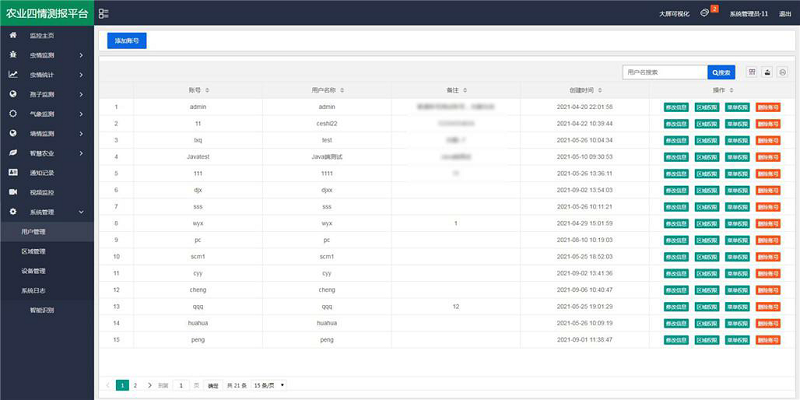

用戶管理：該模塊具有添加子賬號、修改子賬號、管理子賬號、設置區域權限、 菜單權限等功能。
3.1.5大屏可視化

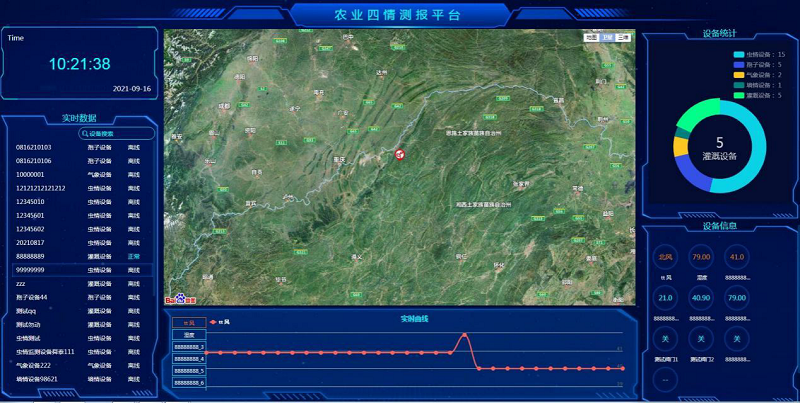

可投屏顯示，自動刷新，滾動播放所有設備信息，數據清晰、直觀，便于管理員進行系統查看。
3.2 壤博士農業平臺（移動端）

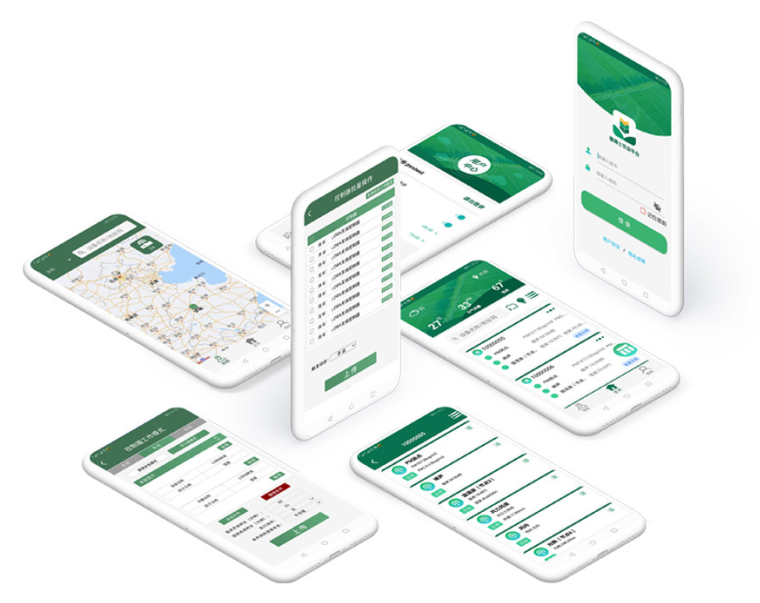

用戶可以通過“壤博士”手機APP隨時隨地接收所需信息推送,查看實時數據、歷史數據并能實現移動灌溉管理操作。
四、案例展示
