一、 系統概述
1.1 方案背景
在農業種植中，農作物病蟲害是我國農業生產中主要災害之一，并且具有種類多、影響大、時常爆發成災等特點，很容易給農業生產造成重大損失。既然蟲害是不可避免的，那么就要在蟲害的防治上下功夫。過去，大多使用農藥殺蟲雖然能夠發揮很大的作用，但是由于農業種植者長期過量的使用化學農藥，很容易導致農藥殘留、蟲害抗性強等問題。
成語"飛蛾撲火"我們都聽說過，比喻自取滅亡的意思，但從生物學角度來說，它很形象的描述了昆蟲的趨光性，而危害農作物的很多害蟲也屬于昆蟲，因此它們也都具有趨光性。風吸式殺蟲燈就是利用昆蟲的趨光性，通過使用害蟲敏感范圍光譜的誘蟲光源，進行誘集和有效殺滅害蟲，是一種物理型防治農業害蟲的設備，在現代農業防治害蟲中被廣泛使用。
1.2 方案概述
風吸式殺蟲燈是一款物理滅蟲器械,利用光波引誘害蟲成蟲撲燈，然后風機轉動產生負 壓氣流將蟲子吸入到收集器中，使之風干、脫水，達到殺蟲的目的。我司開發的風吸式殺蟲 燈，改進了光源和殺蟲方法，突破了用常規殺蟲燈殺滅小害蟲的能力，大大提高了害蟲的殺 滅效率。該設備以太陽能電池板為電源，白天儲存電源，晚上為殺蟲燈提供電源，引誘害蟲 撲向燈源。該產品由誘蟲光源、殺蟲部件、集蟲部件、支撐部件等組成。它具有結構簡單、 安裝方便、可操作性強、殺蟲種類多、殺蟲范圍廣、安全環保、無毒的特點。本產品廣泛應 用于農業、林業、倉儲、魚塘等方面，可以有效防范各種鱗翅目害蟲。
二、 系統簡介
2.1 方案組成

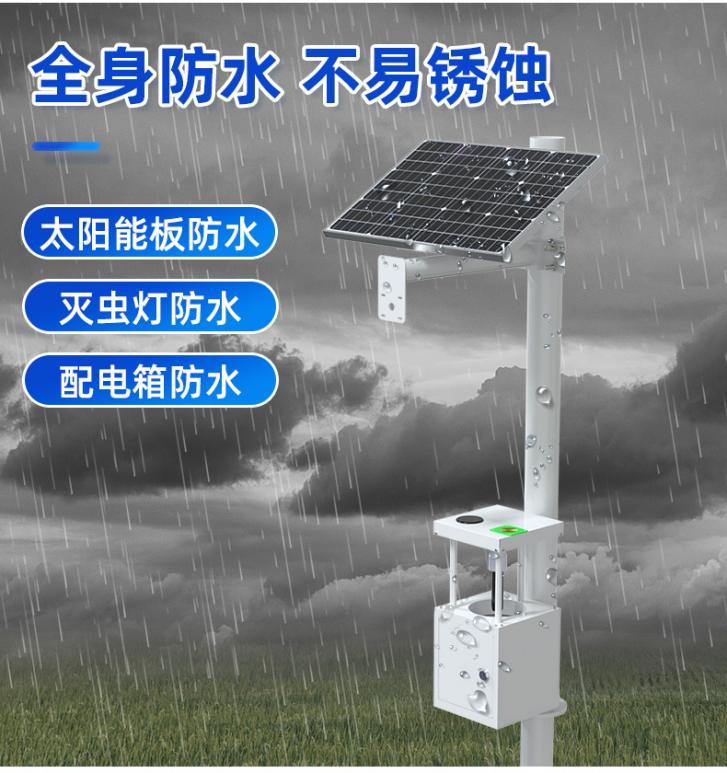

2.1.1 風吸式殺蟲燈（白色噴塑）
2.1.1.1 功能特點
■ 白天處在待機狀態，采用太陽光強度和降雨控制設備是否工作，檢測到降雨或者處在白 天狀態，設備待機；檢測到無雨且處在天黑狀態，設備正常工作。

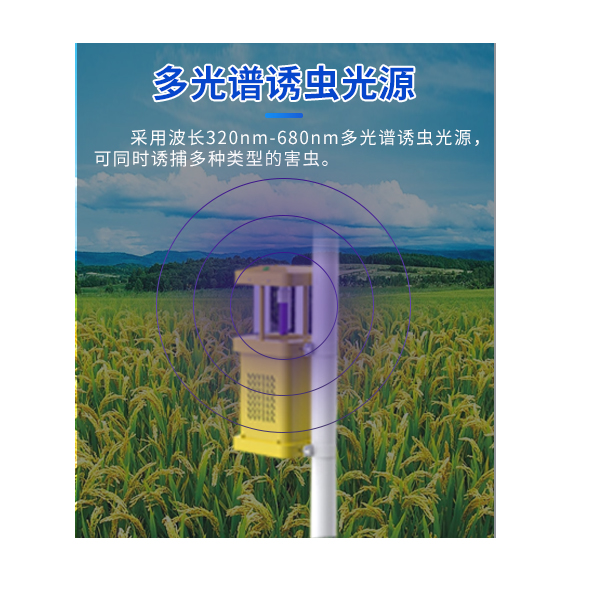

■ 采用波長 320nm-680nm 多光譜誘蟲光源，可同時誘捕多種類型的害蟲。
■ 采用大功率風扇，可大大提高吸蟲的數量和效率。

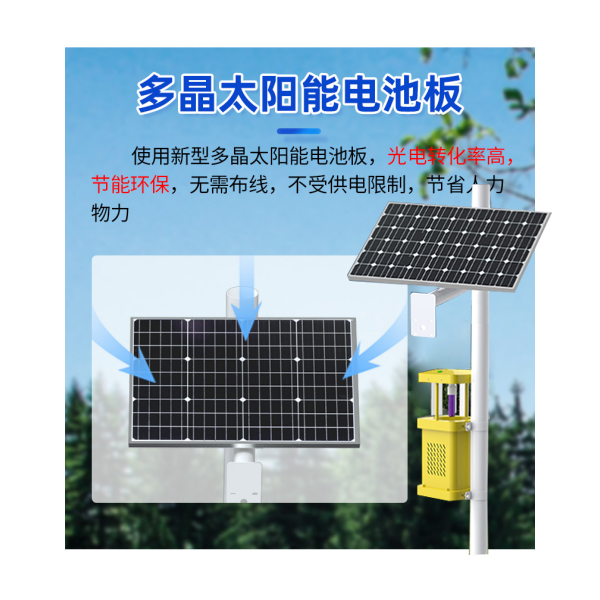

■ 使用新型多晶太陽能電池板，能量轉化率高且環保。
2.1.1.2 技術參數
|
光源參數 |
波長 |
320nm-680nm |
|
功率 |
15W |
|
太陽能電池板參數 |
功率 |
30W |
|
尺寸 |
522*350mm |
|
風機參數 |
供電 |
12V |
|
功率 |
4W |
|
整機實際功率 |
≤15W |
|
立桿參數 |
直徑 |
76mm |
|
長度 |
3m |
|
數據上傳方式 |
4G 選配 |
|
使用壽命 |
≥3 年 |
|
太陽能供電系統續航 |
30W20Ah 供電系統 |
連續陰雨天 5~7 天 |
|
20W6Ah 供電系統 |
連續陰雨天 2~3 天 |

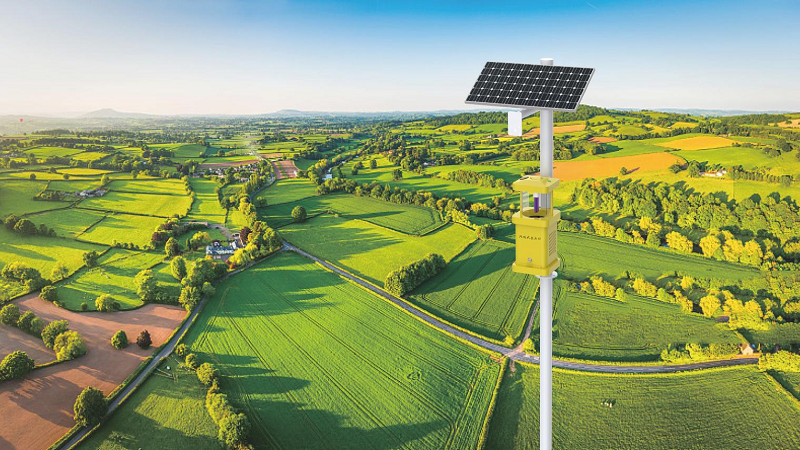

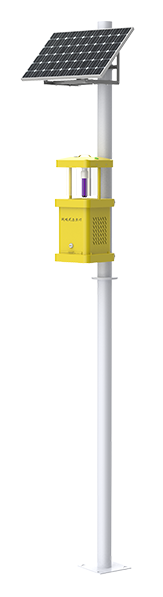

2.1.2 風吸式殺蟲燈（黃色噴塑）
2.1.2.1 功能特點
■ 白天處在待機狀態，采用太陽光強度和降雨控制設備是否工作，檢測到降雨或者處在白 天狀態，設備待機；檢測到無雨且處在天黑狀態，設備正常工作。

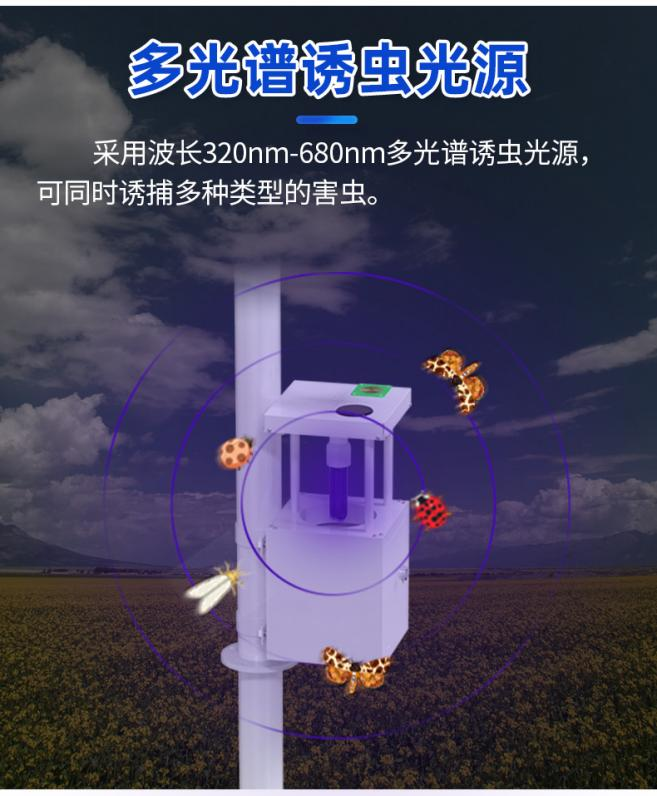

■ 采用波長 320nm-680nm 多光譜誘蟲光源，可同時誘捕多種類型的害蟲。
■ 采用大功率風扇，可大大提高吸蟲的數量和效率。
■ 使用新型多晶太陽能電池板，能量轉化率高且環保。
2.1.2.2 技術參數
|
光源參數 |
波長 |
320nm-680nm |
|
功率 |
15W |
|
太陽能電池板參數 |
功率 |
30W |
|
尺寸 |
522*350mm |
|
風機參數 |
供電 |
12V |
|
功率 |
4W |
|
整機實際功率 |
≤15W |
|
立桿參數 |
直徑 |
76mm |
|
長度 |
3m |
|
數據上傳方式 |
4G 選配 |
|
使用壽命 |
≥3 年 |
|
太陽能供電系統續航 |
30W20Ah 供電系統 |
連續陰雨天 5~7 天 |
|
20W6Ah 供電系統 |
連續陰雨天 2~3 天 |

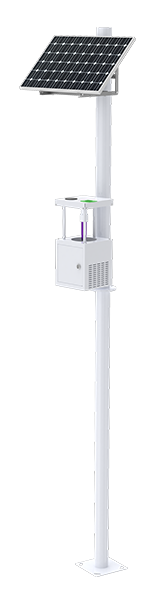

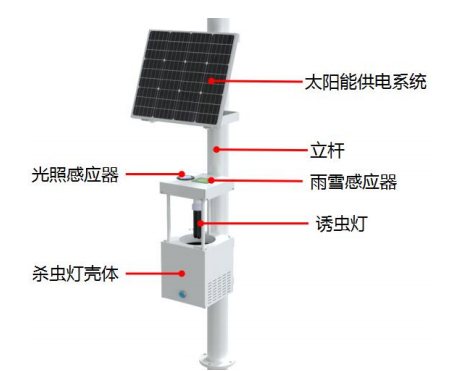

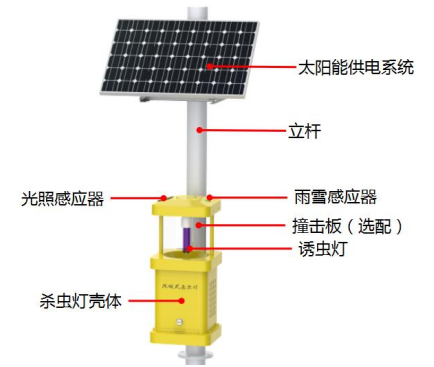

2.2 產品結構
2.3 安裝方式
■ 打開包裝，確認零部件是否不足，如有零件缺失，請立即與本公司技術支持聯系。
■ 將立桿取出，然后使用我們提供的抱箍將太陽能電池板固定在支架頂部。
■ 利用本公司提供的膨脹螺釘將支架固定在水泥基礎上。
■ 使用本公司提供的抱箍，將風吸式殺蟲裝置固定在立桿的適當位置，將引蟲燈安裝在風 吸式殺蟲裝置上。

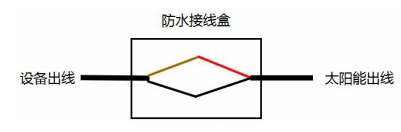

■ 最后，根據我們公司提供的接線圖，將線路連接好，通電后即可工作。
三、 軟件平臺

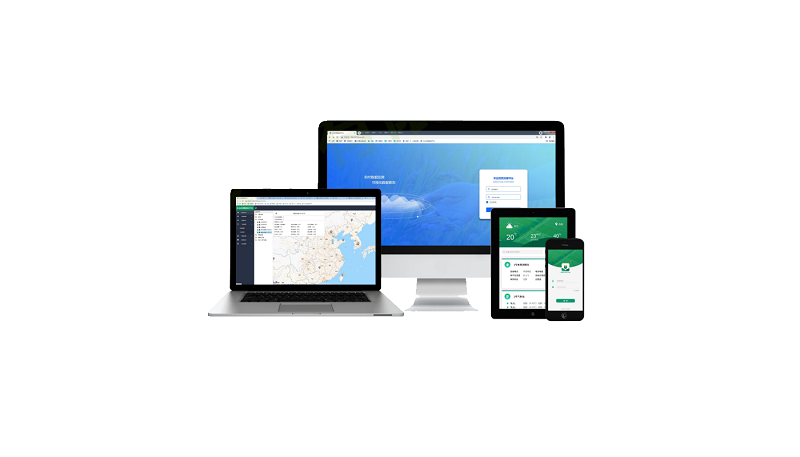

農業四情測報平臺是集灌溉、苗情、墑情、孢子監測于一體的在線監控平臺。 該平臺可以通過賬號密碼在不同終端登錄，實現對監測點 位置、設備類型的實時監測，還可以通過手機、Pad、計算機 等信息終端向管理者推送實時監測信息、歷史數據曲線查看、 告警信息，方便工作人員及時維護，提高其的穩定性和可靠性。
平臺界面

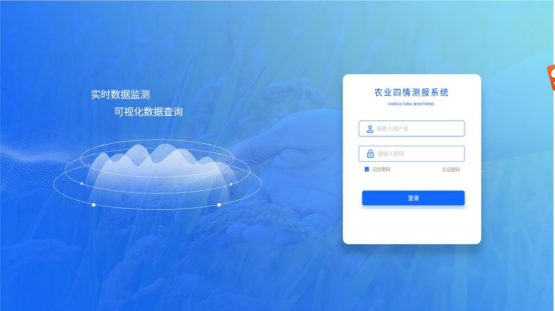

在瀏覽器輸入農業四情測報平臺的網址 http://farm.0531yun.cn/，即可跳轉到登錄界面， 正確輸入賬號密碼，點擊登錄即可，勾選記住密碼，下次不用輸入賬號密碼即可登錄。

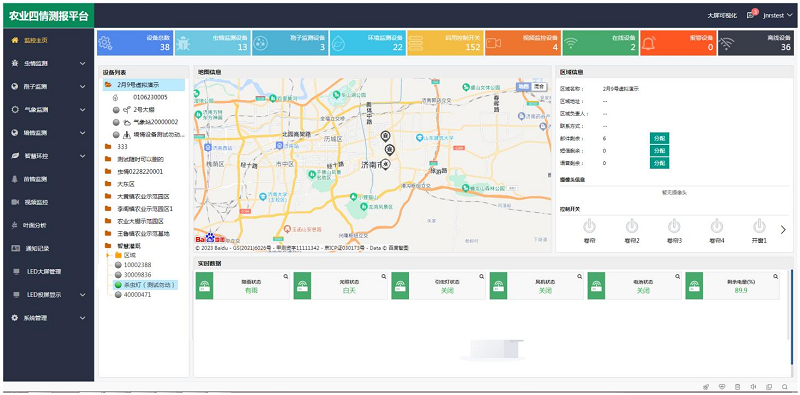

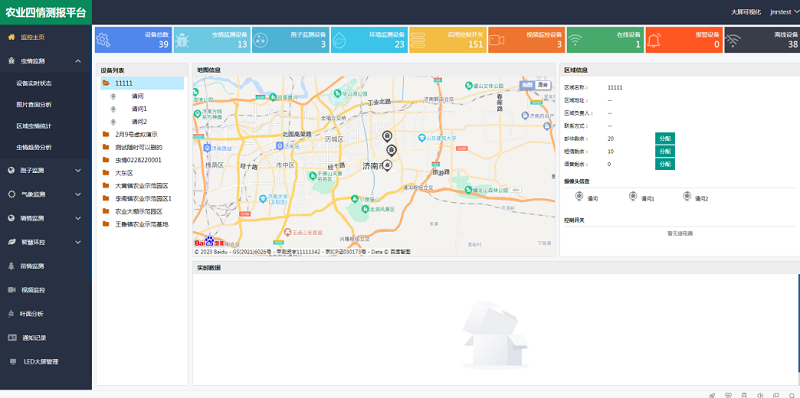

監控主頁
登錄成功后，直接進入到監控主頁界面。
設備實時狀態
點擊設備實時狀態，可以精準看到殺蟲燈監測儀的運行模式，顯示降雨狀態、光照狀態、引蟲燈狀態、風機狀態、電池參數。

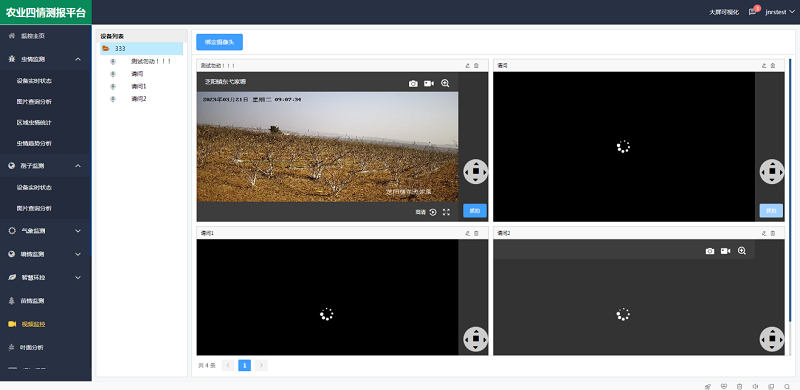

視頻監控
點擊視頻監控，可以精準看到監測的實時畫面。

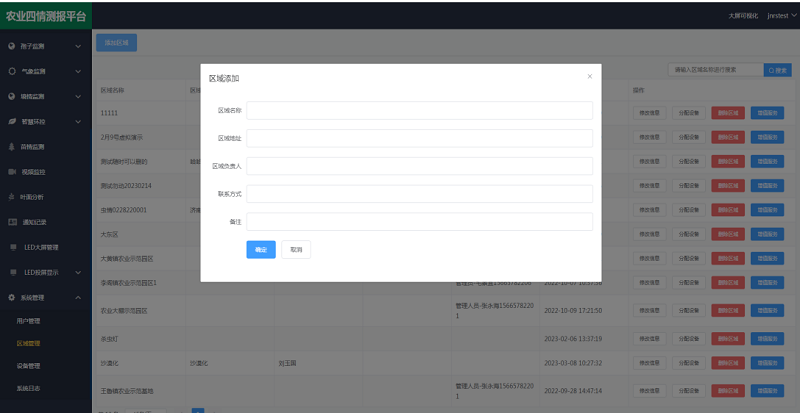

賬號分級
包括區域名稱、區域地址、區域負責人、地址、聯系方式。

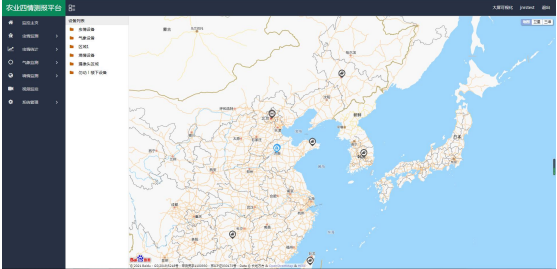

電子地圖

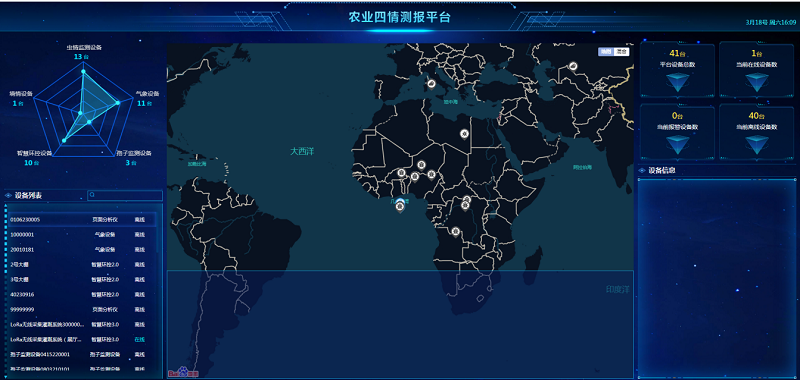

大屏可視化
大屏可視化界面，當點擊蟲情或孢子設備時，實時曲線會顯示成實時圖片
