一、 系統概述
1.1 方案概述
物聯網和傳感器技術的快速發展及在農業中的應用,推動了傳統的溫室大棚向著智能化方向發展,進一步解放了生產力 ,增加了農業的經濟效益。
我司設計的多目標溫室大棚環境監控系統采用RS485遠距離通訊與多點數據采集技術,各控制單元獨拉完成數據采集與轉換任務, 通過環境監控主機RS XZJ-100-Y與遠程監控平臺www.0531yun.cn進行通訊,實現多個溫室大棚同時進行環境監控。
二、 方案簡介
2.1 系統組構成
2.1.1 傳感器
智慧大棚內,通過部署多種要素的傳感器進行實時監測環境狀況,包括溫濕度、光照度、二氧化碳、土壤溫度水分等傳感器。

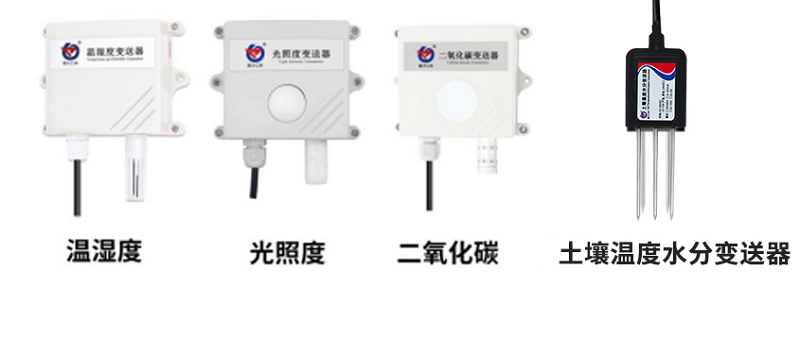

RS485型傳感器
土壤
溫度水
分變送器 |
土壤
水分參數 |
量程 |
0-100% |
|
光照強度 |
±7%(25℃) |
|
精度 |
0-50%內±2%，@（棕壤，30%,25℃）；
50-100%內±3%，@（棕壤，60%,25℃） |
|
分辨率 |
0.1% |
土壤
溫度參數 |
量程 |
-40~80℃ |
|
分辨率 |
分辨率：0.1℃ |
|
精度 |
±0.5℃（25℃） |
二氧化碳變送器
|
CO2測量 |
測量范圍 |
0~5000ppm（默認）可選：0~2000ppm 0~10000ppm |
|
CO2精度 |
0 ~ 5000 ppm : ±(50ppm +3% F•S)（25℃） 0 ~10000 ppm : ±(50ppm +5% F•S)（25℃） |
|
高精度：0 ~ 5000 ppm : ±(45ppm +3% F•S)（25℃） 0 ~10000 ppm : ±(45ppm +5% F•S)（25℃） |
|
分辨率 |
1 ppm |
光照
度變送器 |
精度 |
濕度 |
±3%RH(60%RH,25℃) |
|
溫度 |
±0.5℃（25℃） |
|
光照強度 |
±7%(25℃) |
|
光照強度量程 |
0-65535Lux；0-20萬Lux |
|
溫濕度量程 |
-40℃~+60℃，0%RH~80%RH |
溫濕度變送器
|
變送器電路工作溫濕度 |
-40℃~+60℃，0%RH~95%RH（非結露） |
|
露點溫度顯示分辨率 |
0.1℃ |
|
溫度顯示分辨率 |
0.1℃ |
|
濕度顯示分辨率 |
0.1%RH |
2.1.2 485信號輸入與轉換

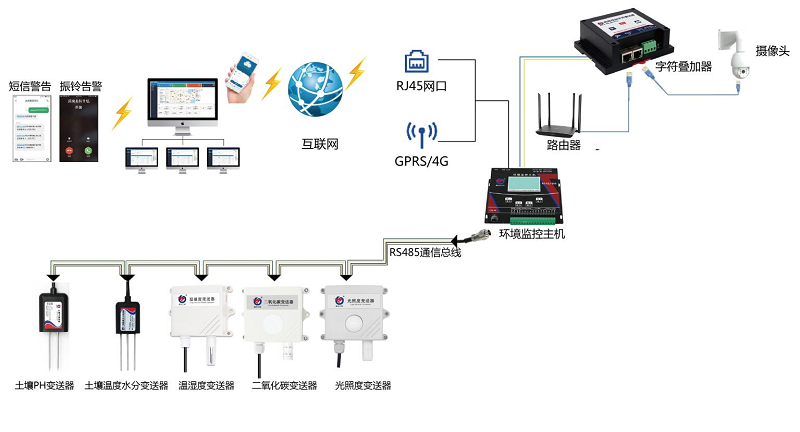

環境監控主機RS- XJ-100-Y :所有的485型傳感器通過485總線與環境監控主機連接,主機將所有信號整理后可通過RS485有線、以太網、GPRS/4G等信號傳輸方式,實現與環境監控云平臺的通訊。

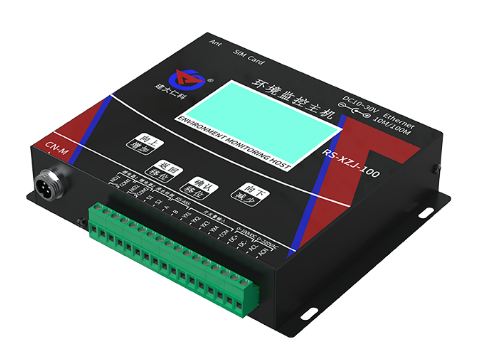

2.1.2.1環境監控主機
支持 4G、以太網、RS485有線等任一方式上傳數據，設備內置大屏液晶，界面友好易操作，同時該主機能夠外接1臺最大1024*256點陣的LED屏。
■ 直流10~30V寬電壓供電，內置數據存儲，可存儲52萬條記錄；
■ 1路RJ45網口，可將監測數據上傳至遠端監控軟件平臺；
■ 帶有1路浸水檢測功能可外接漏水電極也可外接漏水繩，最長30米；
■ 1路多功能4G通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺；
■ 有1路ModBus-RTU主站接口可接入我司所有類型的485變送器例如：風速、風向、空氣質量、土壤水分等變送器
2.1.3 控制信號的輸出與控制
M88工控模塊:采用485接口、標準的Modbus- RTU協議,實現通過數據指令讀取8路輸入通道狀態、控制8路輸出通道狀態的功能。

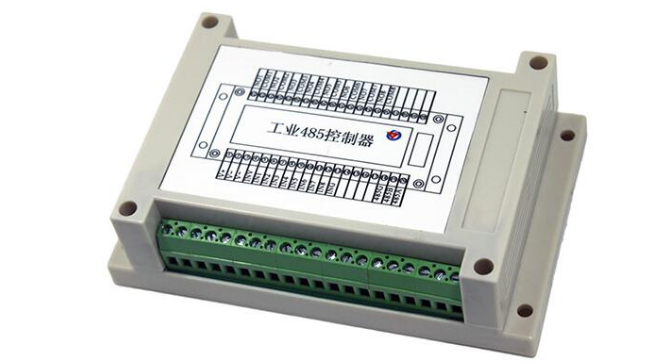

2.1.3.1 M88工控模塊
M88工控模塊采用485接口、標準的Modbus-RTU協議，實現通過數據指令讀取8路輸入 通道狀態、控制8路輸出通道狀態的功能。模塊采用標準的35mm卡規安裝，使用方便。
■ 8個輸入點可匹配任何形式的開關量（有源、無源)。
■ 8個輸出點可通過指令整體同步控制或獨立單點控制。
■ 標準RS485接口，Modbus-RTU協議，方便二次開發。
2.2 系統功能特點
●多目標管理:該系統能夠?qū)τ绊戅r(nóng)作物生長的溫濕度、光照強度、土壤墑情、二氧化碳濃度等多項環境因素進行有效的監測與控制, 可根據溫室大棚內栽培的不同作物的設定不同的控制參數,同時管理多個溫室大棚。
●實時監測:記錄溫室大棚環境內個各因素實時數據,通過數字、曲線等表現形式在各種終端實時顯示,并自動存儲,支持分時間段下載、打印歷史數據,以供分析。
●銦子智能控制:建立作物長年生長發育的技術參數數據庫,根據作物的不同生長階段分別設定不同參數的限值,系統通過對實時采集的數據進行分析, -旦出現超限,及時處理,實現大棚內的加溫、降溫、補光除濕、補充CO2、灌溉及卷放草氈等。
多目標溫室大棚環境監控系統有利于提高8光溫室生產技術水平,提高勞動效率,增加經濟收入。
三、平臺功能

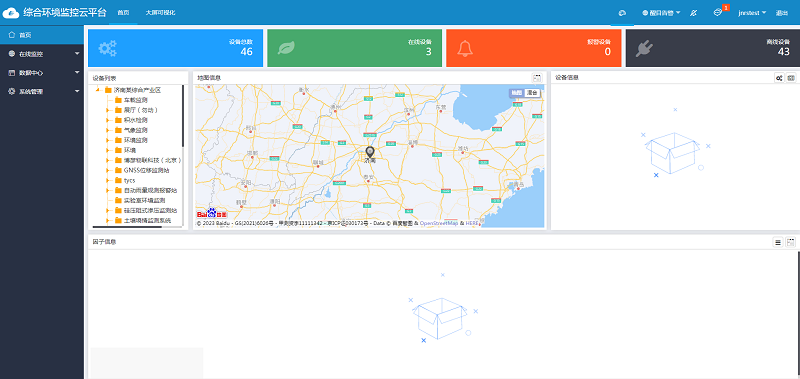

■ 首頁
顯示所有設備。設備離線時設備狀態顯示灰色，設 備超報警上下限時顯示紅色，超預警上下限時顯示 橙色，正常時顯示綠色。點擊設備后，在設備信息 處顯示設備詳細信息

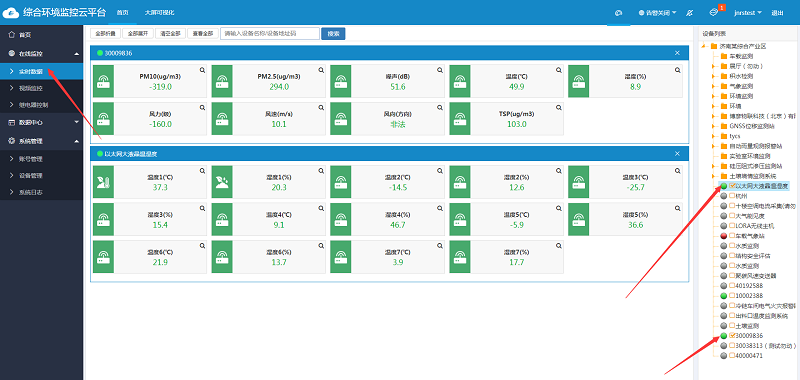

■ 實時數據
設備超報警上下限值、預警上下限值顯示紅色，設備正常 顯示綠色，設備離線顯示灰色。單擊此處將單個設備的實時數據折。

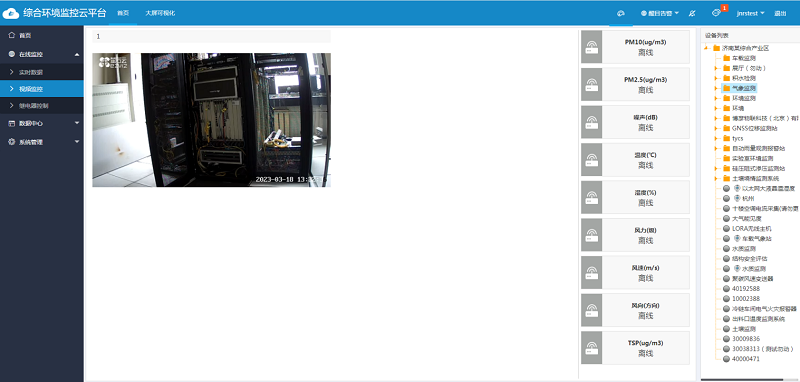

■ 視頻監控
視頻監控畫面在此顯示，播放器有三種模板，極簡版、標準版、 安防版

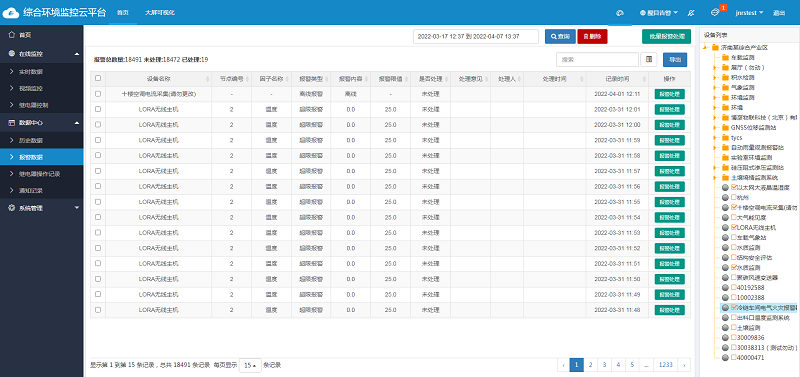

■ 數據報警
超過報警上下限值的即為報警數據，可以查詢單個設備多個因子的報警數據也可以查詢 多個設備的報警數據。
■ 賬號管理
點擊導航欄的“通知記錄”進入通知記錄頁面，可以查詢平臺發送報警通知的記錄
