一、 系統概述
1.1 方案說明

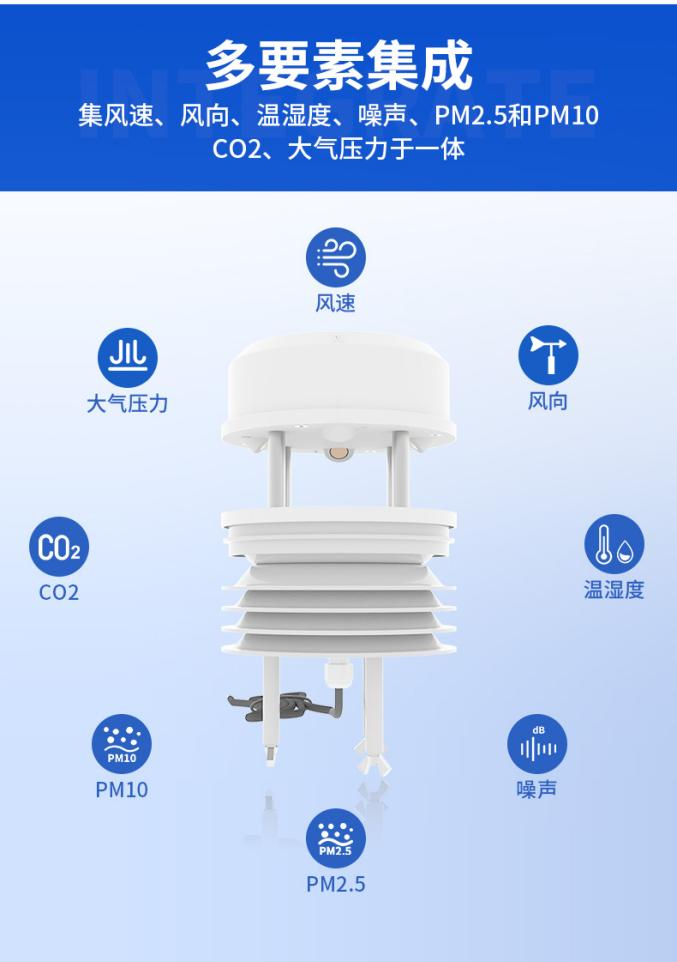

該一體式氣象站可廣泛適用于環境檢測，集風速、風向、溫濕度、噪聲采集、PM2.5 和 PM10、CO2、大氣壓力、光照于一體，設備采用標準 MODBUS-RTU 通信協議，RS485 信號輸出，通信距離最遠可達 2000 米，可將數據通過 485 通信的方式上傳至客戶的監控軟 件或 PLC 組態屏等，也支持二次開發。 內置電子指南針選型的設備，安裝時不再有方位的要求，只需保證水平安裝即可。適用 于海運船舶、汽車運輸?shù)纫苿訄龊系氖褂?，安裝時無方向要求。 該產品廣泛適用于需要測量環境溫濕度、噪聲、空氣質量、CO2、大氣壓力、光照等各 種場合，安全可靠，外觀美觀，安裝方便，經久耐用。
二、系統簡介
2.1 方案組成

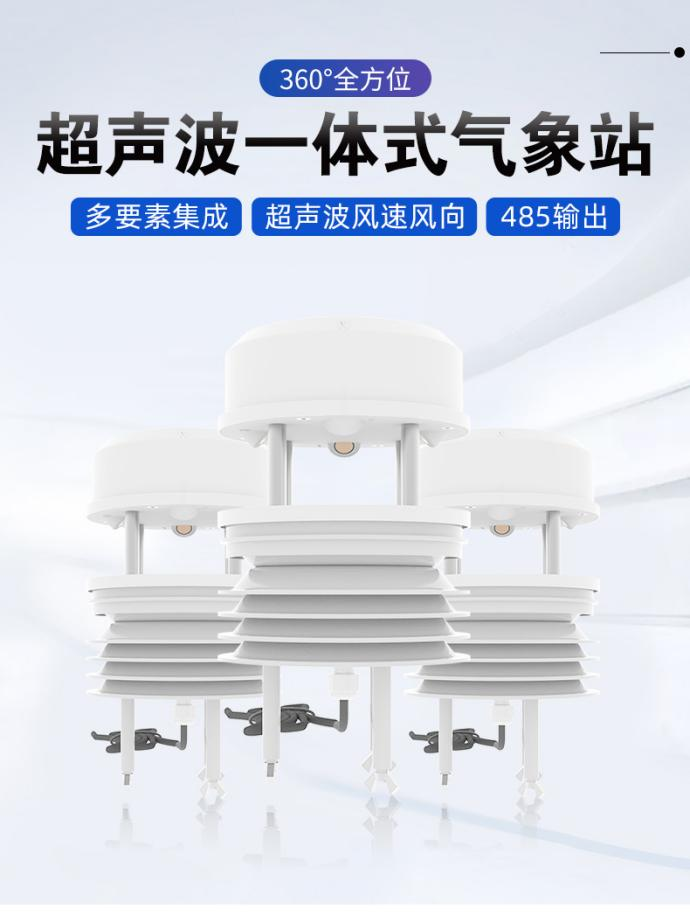

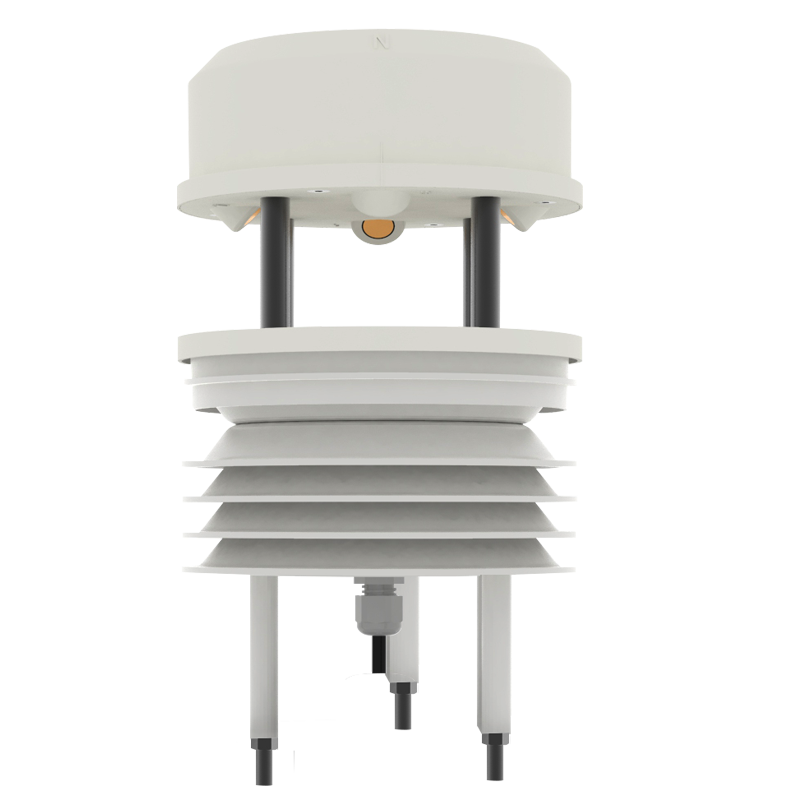

2.1 超聲波一體氣象站
2.1.1 產品特點
· 采用多采集裝置一體式設計，安裝方便。

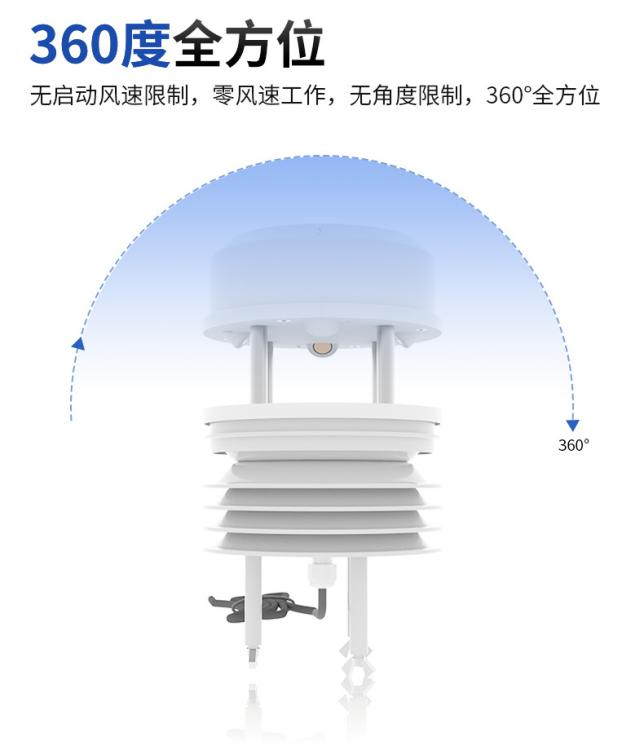

· 風速風向采用超聲波原理測量，無啟動風速限制，零風速工作，無角度限制，360°全方位，可同時獲得風速、風向的數據。
· 噪聲采集，測量精確，量程高達 30dB~120dB。
· PM2.5 和 PM10 同時采集，量程：0-1000ug/m3，分辨率 1ug/m3，獨有雙頻數據采集及 自動標定技術，一致性可達±10%。
· CO2 量程：0-5000ppm，分辨率 1ppm。
· 測量環境溫濕度，測量單元為瑞士進口，測量準確。
· 寬范圍 0-120Kpa 氣壓量程，可應用于各種海拔高度。
· 采用專用的 485 電路，通信穩定。
· 內置電子指南針的設備，安裝時無方向要求，水平安裝即可。
2.1.2 技術參數
|
溫濕度參數說明 |
 |
溫度量程 |
-40℃~80℃ |
|
濕度量程 |
0%~100%RH |
|
溫度精度 |
±0.5℃（25℃） |
|
濕度精度 |
±3%RH（60%，25℃） |
|
供電 |
DC 10-30V |
|
輸出信號 |
RS485(ModBus協議) |
|
響應時間 |
＜15s(1m/s風速） |
|
長期穩定性 |
溫度≤0.1℃濕度≤1%RH |
|
噪聲參數說明 |
 |
量程 |
30dB-130dB |
|
供電 |
DC 10-30V |
|
精度 |
±0.5DB（在參考音準，94DB@1KHZ） |
|
頻度計權 |
A計權 |
|
工作溫度 |
-20℃~60℃，0%~80%RH |
|
頻率范圍 |
20Hz~12.5KHz |
|
輸出信號 |
RS485(ModBus協議) |
|
響應時間 |
≤3S |
|
長期穩定性 |
使用周期內小于2% |
|
二氧化碳參數說明 |
 |
量程 |
0-5000ppm |
|
精度 |
±（50ppm＋3%F·S）@（25℃、400~500ppm） |
|
工作溫度 |
-20~60℃，0%~80%RH |
|
供電方式 |
DC 10-30V |
|
輸出信號 |
RS485（ModBus協議） |
|
響應時間 |
＜10s(1m/s風速） |
|
預熱時間 |
2min（可用）10min（最大精度） |
|
長期穩定性 |
≤30ppm/y |
|
大氣壓力參數說明 |
 |
量程 |
0-120Kpa |
|
精度 |
±0.15Kpa@25℃101kPa |
|
工作溫度 |
-40~60℃，0%~80%RH |
|
供電 |
DC 10-30V |
|
輸出信號 |
RS485(ModBus協議) |
|
響應時間 |
≤1S |
|
長期穩定性 |
-0.1kPa/年 |
|
PM2.5/PM10參數說明 |
 |
量程 |
0-1000ug/m3 |
|
分辨率 |
1ug/m3 |
|
工作溫度 |
-20~60℃，0%~80%RH |
|
供電 |
DC 10-30V |
|
輸出信號 |
RS485（ModBus協議） |
|
PM2.5 |
顆粒物計數效率： 50%@0.3μm，98%@>=0.5μm。 PM2.5 精度：±3%FS（@100μg/m3、25℃、 50%RH） |
|
響應速度 |
90s |
|
預熱時間 |
2min |
2.1.3 產品選型
|
N01- |
|
485 通信（標準 ModBus-RTU 協議） |
|
|
1- |
一體式殼體 |
|
|
空 |
無內置電子指南針 |
|
CP |
內置電子指南針功能 |

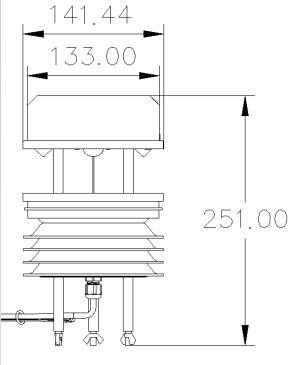

2.1.4 設備尺寸
2.1.5 安裝方法

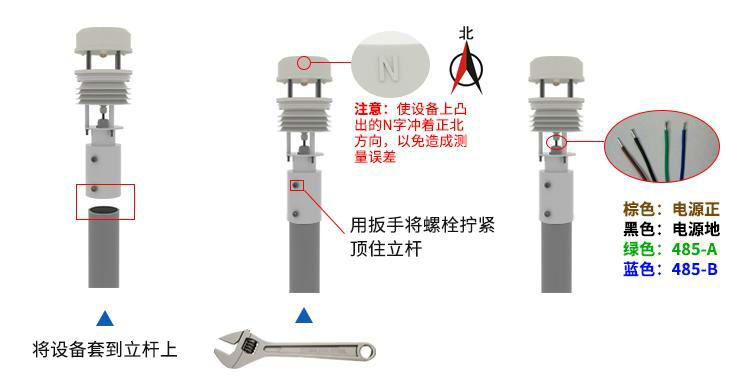

· 無電子指南針的設備安裝如下圖，內置電子指南針的設備只需水平安裝即可。抱合座安裝：
· 橫梁安裝：
2.1.6 接線說明
|
|
線色 |
說明 |
|
電源 |
棕色 |
電源正（10-30V DC） |
|
黑色 |
電源負 |
|
通信 |
綠色 |
485-A |
|
藍色 |
485-B |

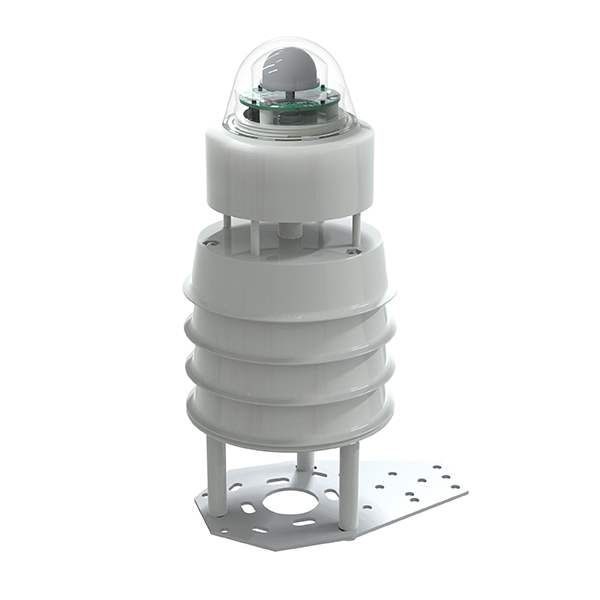

2.2 小型超聲波一體氣象站
2.2.1 產品特點
· 采用多采集裝置一體式設計，安裝方便。
· 風速風向采用超聲波原理測量，無啟動風速限制，零風速工作，無角度限制，360°全方位，可同時獲得風速、風向的數據。
· 噪聲采集，測量精確，量程高達 30dB~120dB。
· PM2.5 和 PM10 同時采集，量程：0-1000ug/m3，分辨率 1ug/m3，獨有雙頻數據采集及 自動標定技術，一致性可達±10%。
· 測量環境溫濕度，測量單元為瑞士進口，測量準確；
· 寬范圍 0-120Kpa 氣壓量程，可應用于各種海拔高度；
· 雨量采用光學原理測量，整體易維護，不易落葉遮擋；
· 采用專用的 485 電路，通信穩定；
· 內置電子指南針的設備，安裝時無方向要求，水平安裝即可。
2.2.2 技術參數
|
直流供電（默認） |
10-30VDC |
|
最大功耗 |
RS485 輸出 |
1.2W |
|
精度 |
風速 |
±0.5+2%FS |
|
風向 |
±3° |
|
濕度 |
±3%RH(60%RH,25℃) |
|
溫度 |
±0.5℃（25℃） |
|
大氣壓力 |
±0.15Kpa@25℃ 101Kpa |
|
噪聲 |
±0.5dB（在參考音準，94dB@1kHz） |
|
PM2.5 |
顆粒物計數效率： 50%@0.3μm，98%@>=0.5μm。 PM2.5 精度：±3%FS（@100μg/m3、25℃、 50%RH） |
|
光照強度 |
±7%(25℃) |
|
量程 |
風速 |
0~40m/s，啟動風速為 0.5m/s |
|
風向 |
0~359° |
|
濕度 |
0%RH~99%RH |
|
溫度 |
-40℃~+80℃ |
|
大氣壓力 |
0-120kPa |
|
噪聲 |
30dB~120dB |
|
PM10 PM2.5 |
0-1000ug/m3 |
|
光照強度 |
0~20 萬 Lux |
|
長期穩定性 |
溫度 |
≤0.1℃/y |
|
濕度 |
≤1%/y |
|
大氣壓力 |
-0.1Kpa/y |
|
噪聲 |
≤3db/y |
|
PM10 PM2.5 |
≤1%/y |
|
光照強度 |
≤5%/y |
|
響應時間 |
風速 |
1s |
|
風向 |
1s |
|
溫濕度 |
≤1s |
|
大氣壓力 |
≤1s |
|
噪聲 |
≤1s |
|
PM10 PM2.5 |
≤90s |
|
光照強度 |
≤0.1s |
|
光學雨量參數 |
典型精度 |
±5%（來自于仁科實驗室數據） |
|
分辨率 |
標準 0.1mm |
|
最大瞬時雨量 |
24mm/min |
|
感雨直徑 |
6cm |
|
防護等級 |
IP54 |
|
輸出信號 |
RS485(標準 ModBus 通訊協議) |
2.2.3 產品選型
|
RS- |
|
公司代號 |
|
|
FSXCS- |
|
超聲波一體式氣象站 |
|
|
N01- |
|
485 通信（標準 ModBus-RTU 協議） |
|
|
3- |
小型超聲波一體式殼體 |
|
|
空 |
無內置電子指南針 |
|
CP |
內置電子指南針功能 |
2.2.4 設備尺寸

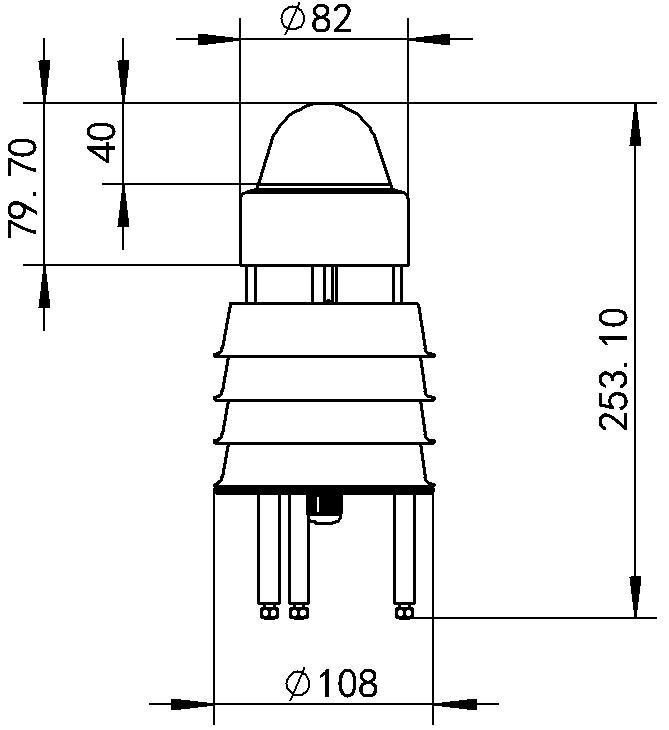

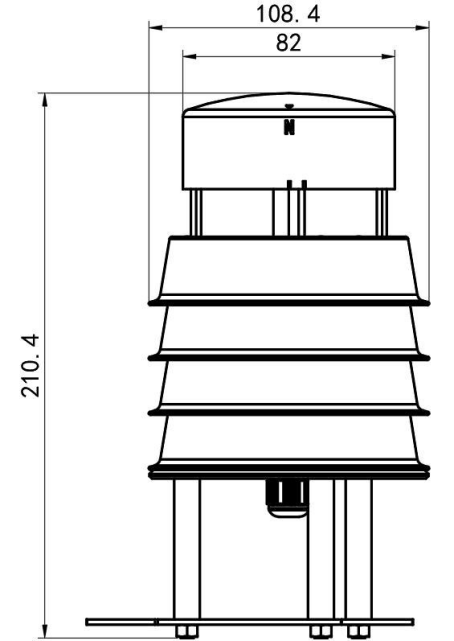

· 設備尺寸圖（單位：mm）

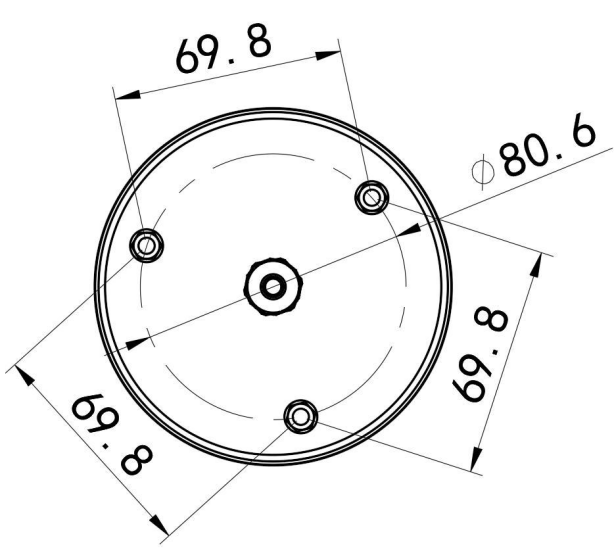

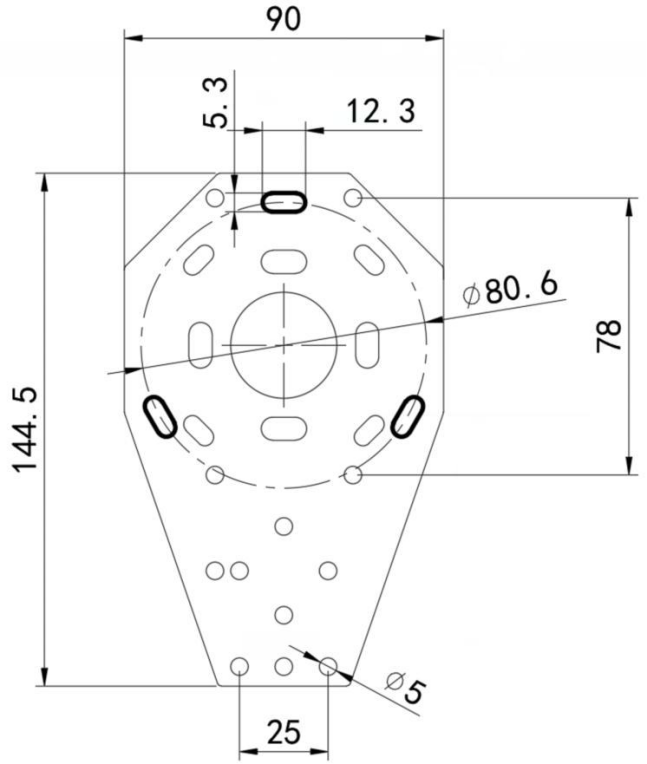

· 設備底殼與安裝托片尺寸圖（單位：mm）
2.2.5 安裝方法
· 橫梁安裝（選配）

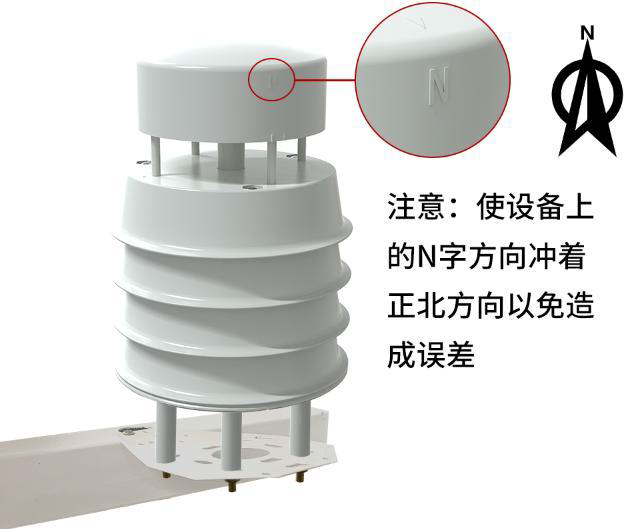

無電子指南針的設備安裝如下圖所示，內置電子指南針的設備只需水平安裝即可。
2.2.6 接線說明
|
|
線色 |
說明 |
|
電源 |
棕色 |
電源正（10-30V DC） |
|
黑色 |
電源負 |
|
通信 |
綠色 |
485-A |
|
藍色 |
485-B |
