一、 項目概述
1.1 系統背景
河流水庫、大壩作為重要的水利基礎設施,在水資源配置、防火減災中發揮至關重要的作用。近年來,水資源對我國經濟發展影響急劇增大,水雨情在線監測站的作用也愈發明顯。為進一步提高防汛抗洪決策的有效性和可靠性 ,及時對可能或者正在發生的汛情、險情、災情進行動態監視,隨時了解現場情況,以便采取相應的預防和補救措施,更應該加強對水雨情在線監測站的建設。
1.2 系統概況
山東仁科水雨情在線監測站利用控制技術,計算機軟件技術,遠程通訊技術等,實現24小時不間斷連續采集水位、總雨量、 瞬時雨量、日雨量、當前雨量等多個要素信息,并將采集到的信息上傳至環境監控平臺,實現現場全天監測無人值守,勝任在野外惡劣的氣象環境下常年不間斷工作。

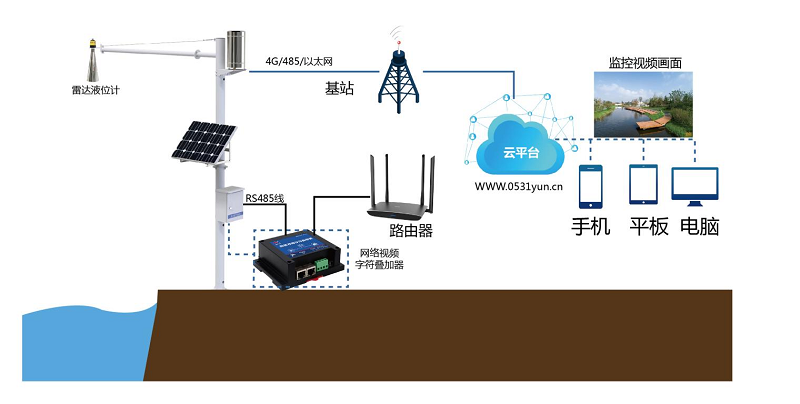

1.3 水雨情監測站拓?fù)鋱D
二、 項目介紹

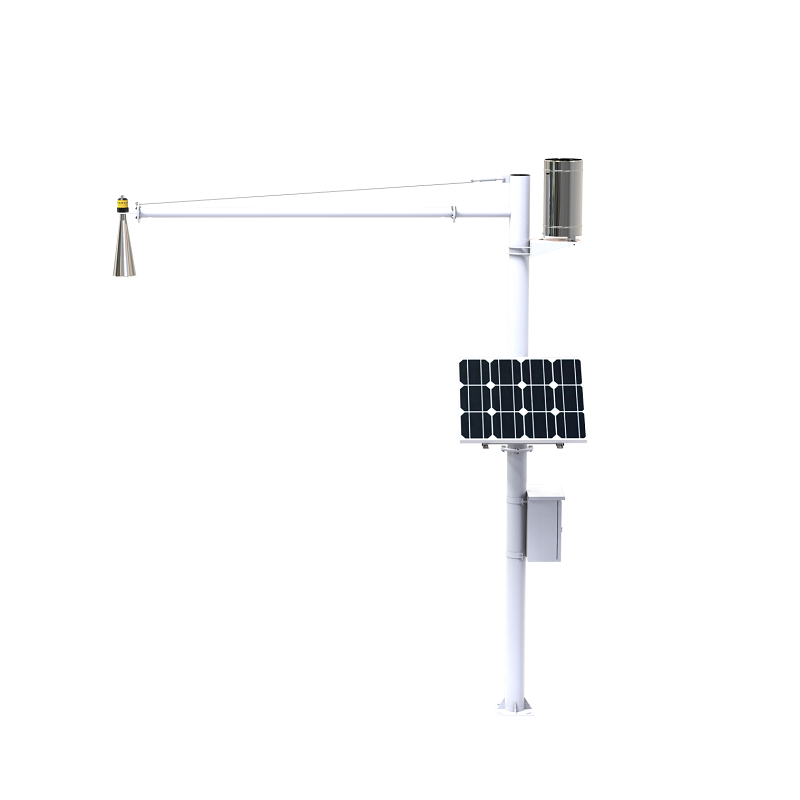

2.1 水雨情監測站
2.2 功能特點
■ 1路ModBus-RTU主站接口
水雨情監測站具有1路 ModBus-RTU 主站接口，可連接我司變送器，能夠監測水位、總雨量、瞬時雨量、日雨量、當前雨量等多種要素。
■ 外接國標雨量計
水雨情監測站可外接1路翻斗式雨量計。其雨量計防護等級高，筒身不易變形。符合國標要求承雨口徑200mm，精度：±2%，桶口口緣呈刃口狀，刃口角度44°。
■ 4G/RJ45通訊接口（二選一）
1 路多功能 GPRS 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺，還可選擇插網線來通過網口上傳。
■ 1 路 ModBus-RTU 從站接口
具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件，還可用作外接室外屏（選配）。
■ 繼電器輸出（選配）
選配2路繼電器輸出，可做遠程手動控制。
■ 1路室外LED單色顯示屏
可外接1路室外LED單色顯示屏，默認點陣96*48（最大點陣數 1024*256），滿足不同場景的觀看要求。
■ 支持太陽能板供電
可搭配太陽能電池板和蓄電池，用于野外測量，解決供電問題。
■ 支持市電與太陽能雙供電
多種供電方式，保證設備在惡劣的情況下也可以正常不間斷工作。
■ 一體化設計
建大仁科水雨情監測站桿體上增加微連孔設計，所有設備一律桿內走線，有效避免紫外線及鳥蟲對設備線造成的損壞。桿體底部留有檢修口，不僅方便檢修，還支持供電接線及土壤類傳感器走線，一舉多得。
■ 抗震防雷性能好
建大仁科水雨情監測站擁有防雷擊、抗干擾等保護措施，采用了降額、電磁兼容、野值剔除等多種技術，增強了監測站對野外環境的抵抗能力，使其更加適應野外各種惡劣的環境。
■ 安裝簡單
建大仁科水雨情監測站整體立桿采用2節法蘭連接。內部每個傳感器都有單獨的線纜，采用防水對插線連接，只需拔插線纜，即可完成安裝。并且每條線纜上均帶有標識，當設備發生故障時，可快速判斷故障位置并及時維修。具有走線簡單、接線便捷、安裝穩定、運輸方便等特點。
■ 適配性高
設備唯一 8 位地址，易于管理識別，可搭配我司提供的多種軟件平臺。

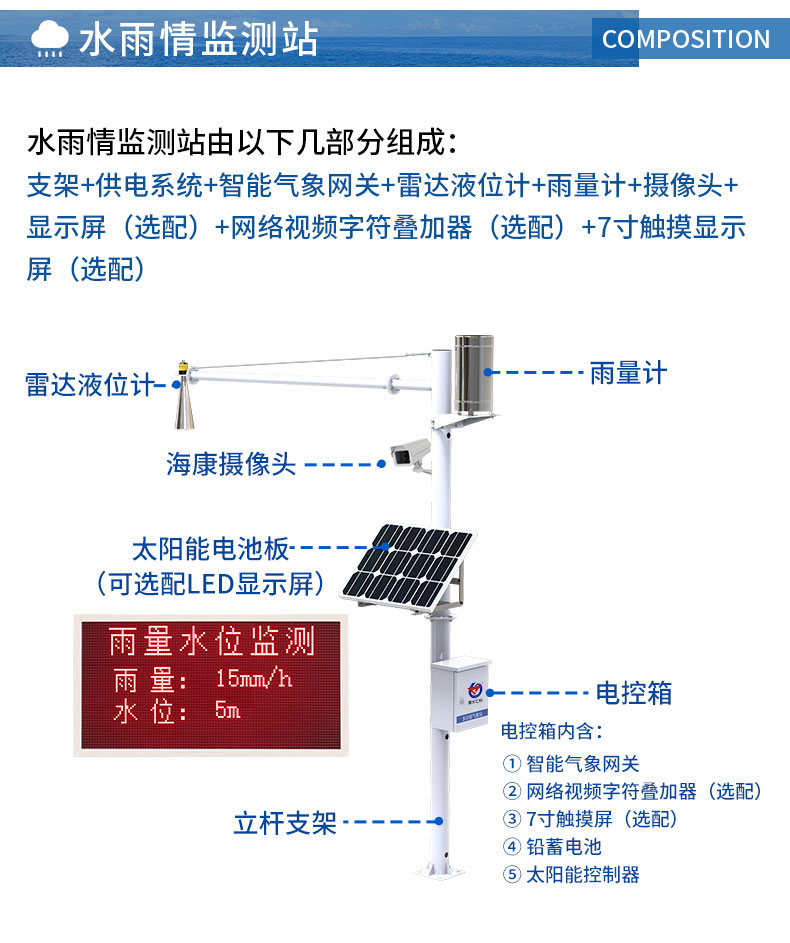

2.3 結構組成
水雨情監測站由以下幾部分組成：
支架+供電系統+防水電控箱（智能氣象網關+7寸觸摸屏（選配）+視頻字符疊加器（選配））+雷達液位計+翻斗式雨量計+攝像頭+顯示屏（選配）

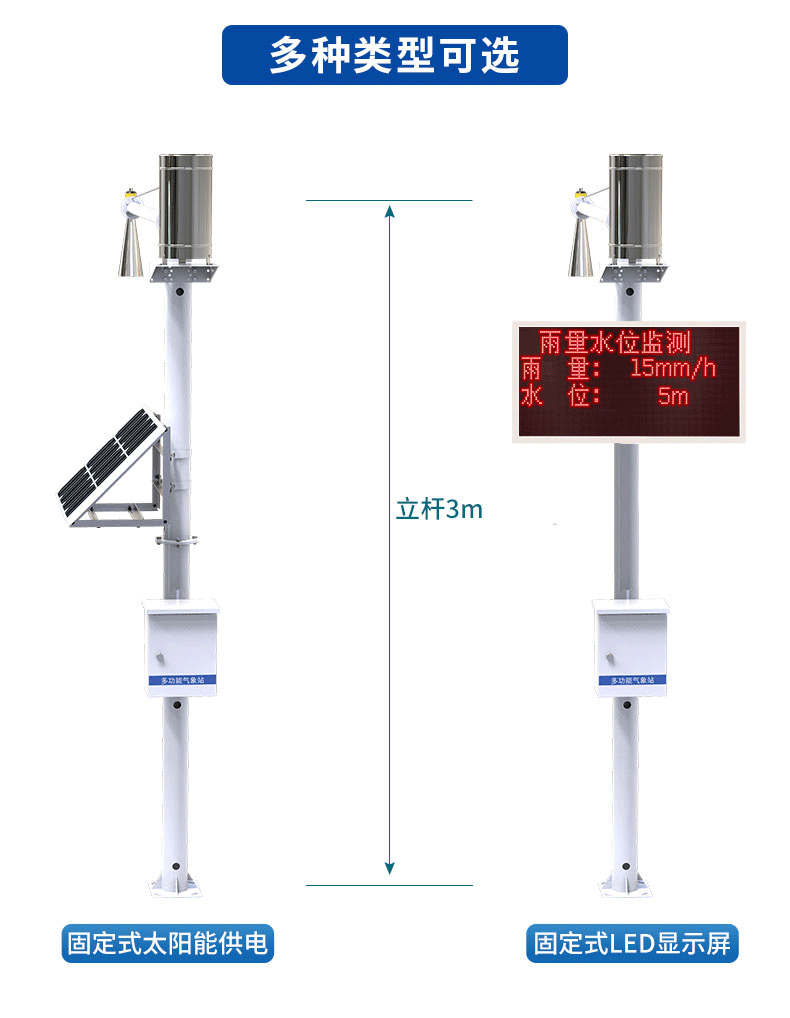

2.3.1 支架
水雨情監測站主桿采用3m高屈服強度碳鋼，特有的防銹耐腐蝕工藝，能夠長期用于惡劣的戶外環境。
當現場無法采用混凝土澆灌底座時，可以采用地籠安裝，在地下放入地籠固定支架，即可達到與膨脹螺絲安裝時相近的抗風強度。
2.3.2 供電系統
水雨情監測站支持三種供電方式分別是220V市電供電、太陽能板+蓄電池供電、雙供電。
■ 220V市電供電
水雨情監測站可直接220V市電供電。

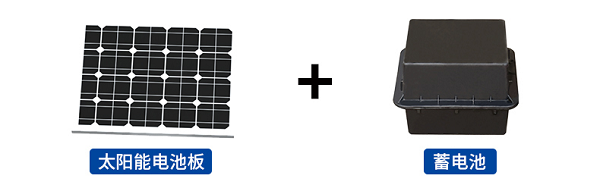

■ 太陽能+蓄電池供電
選擇太陽能板+蓄電池供電方式可在陰雨天連續工作7天（蓄電池充滿電），保障設備在野外可以正常運行。
|
電池容量 |
太陽能板功率 |
待機時長 |
工作環境 |
傳感器 |
|
20AH |
35W |
待機4~5天 |
-40℃~70℃ |
16 |
■ 雙供電
雙供電方式，即220V市電與太陽能板+蓄電池雙供電方式，在使用過程中優先市電供電，當市電斷電后太陽能板和蓄電池才提供供電，雙重保障。
2.3.3 防水電控箱
水雨情監測站防水電控箱采用高強度鈑金箱體及白色噴塑防銹，外觀美觀，耐長期雨雪、太陽輻射，適應溫度范圍寬。內有精心設計的散熱格柵、氣流通道，確保陽光直射下箱體內部溫度恒定，更好的保護內部智能氣象網關和7寸觸摸屏。
2.3.3.1 智能氣象網關
能氣象網關作為水雨情監測站信息采集的傳輸，支持4G/以太網（二選一）方式將數據上傳環境監控云平臺。除此之外，網關還帶有一路ModBus-RTU從站接口，支持外部設備通過ModBus-RTU協議問詢監測站中的數據。

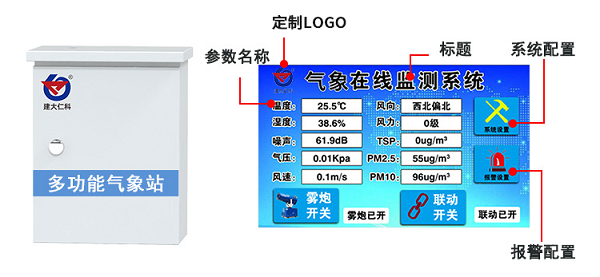

2.3.3.2 7寸觸摸（選配）
根據用戶需求，可選擇帶視窗的電控箱，通過視窗可以直觀的看到監測站數據及內部結構工作狀態，增加視窗之后仍可達到IP65防護等級。
觸摸屏采用全彩顯示畫面，實時顯示監測數據，可觸摸修改參數配置、報警上下限等，支持定制，可免費幫助用戶修改LOGO及頁面功能。

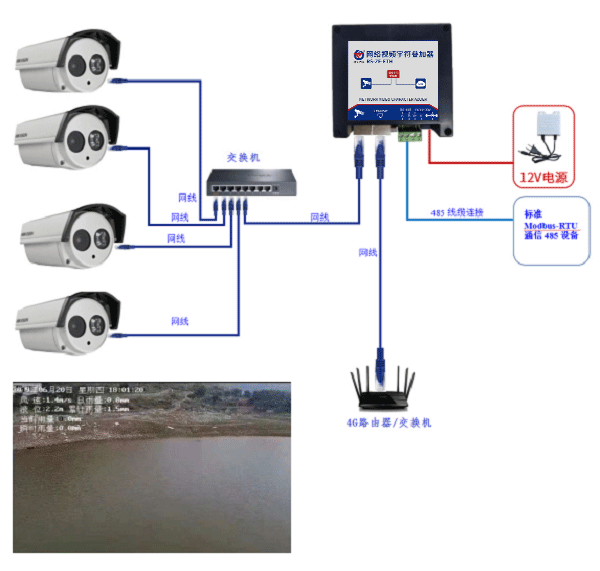

2.3.3.3 網絡視頻字符疊加器（選配）
網絡視頻字符疊加器是我司專為市面通用標準Modbus-RTU通訊模式 485設備研發的一款適用于高清網絡攝像機的設備。用戶可根據實際需求將此產品連接 485 設備，簡單配置疊加器后，高清網絡攝像機視頻畫面上會疊加顯示相應字符信息。
功能特點：
①、產品可同時處理多臺攝像機字符信息，最多可同時支持 4 臺攝像機疊加；
②、可接入多臺 485 設備，最多可接入 16 臺 485 設備；
③、獨立軟件配置，功能強大，界面簡潔，操作簡單；
④、攝像頭底層協議對接，不影響原有視頻信號；
⑤、字符顯示位置全顯示屏可調；
⑥、支持任意中文、英文、標點顯示，（顯示數量與攝像頭有關）；
⑦、攝像頭實時顯示監視現場的數據變化；
⑧、支持 DC10~30V 寬電壓輸入。

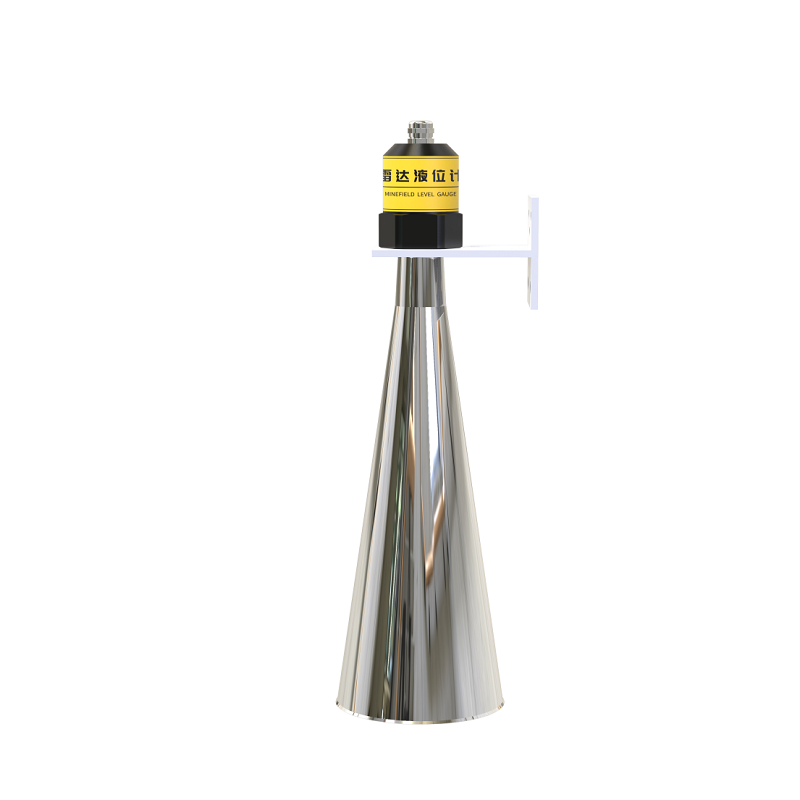

2.3.4 雷達液位計
26G高頻雷達式液位測量?jī)x表，輸出為RS485信號，測量最大距離可達70米。天線被進一步優化處理、新型快速的微型處理器可以對信號進行更高速率的分析和處理,使儀表能夠在反應釜、固體料倉等復雜的測量環境有效工作。
2.3.4.1 測量原理
雷達水位計系列產品，是指工作在 76-81GHz 的調頻連續波(FMCW)雷達產品。
2.3.4.2 功能特點
· 基于自研的 CMOS 毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的 盲區。 ?
· 工作帶寬大，使產品擁有更高的測量分辨率與測量精度。 ?
· 最窄 6°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷。 ?
· 一體化透鏡設計，體積精巧，便于安裝 ?
· 功耗低，壽命時間長。
2.3.4.3 技術參數
|
供電 |
DC10-30V |
|
最大功耗 |
0.2W |
|
發射頻率 |
76GHz~81GHz |
|
測量范圍 |
0.1 m ~65m |
|
測量精度 |
±1mm |
|
波束角 |
6° |
|
工作溫度 |
-40℃~+60℃，0%RH~95%RH（非結露） |
|
通訊協議 |
RS485 輸出 |
|
防護等級 |
IP67 |

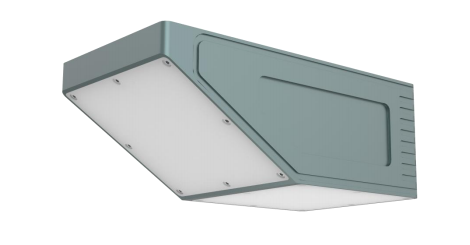

2.3.5 雷達流量計
26G高頻雷達式液位測量?jī)x表,輸出為RS485信號,測量 最大距離可達70米。天線被進一步優化處理、新型快速的微型處理器可以對信號進行更高速率的分析和處理,使儀表能夠在反應釜、固體料倉等復雜的測量環境有效工作。
2.3.5.1 測量原理
雷達液位計天線發射較窄的微波脈沖,經天線向下傳輸。 微波接觸到被測質表面后被反射回來再次被天線系統接受和處理,傳輸信號經電子信息處理單元自動轉換成液位信號(因?yàn)槲⒉▊鬏斔俣葮O快,電磁信號到達目標并經反射返回接收器這一過程幾乎是瞬間完成的)。
2.3.5.2 功能特點
■ 可檢測水流速度、水位高度
■ 485 通信，標準 ModBus-RTU 通信協議
■ 防護等級 IP68，可用于室外或惡劣的現場環境
■ 7-28V 直流寬電壓供電
■ 設備小巧，便于安裝
2.3.5.3 技術參數
|
供電 |
DC 7-28V |
|
最大功耗 |
2W |
|
工作溫度 |
-40℃~+60℃，0%RH~95%RH（非結露） |
|
發射頻率 |
24.00~24.25GHz |
|
測速范圍 |
0.1 ~20m/s |
|
測速精度 |
±2% |
|
速度分辨率 |
0.01m/s |
|
測距范圍 |
0.4 ~ 40m |
|
測距精度 |
±1cm |
|
測距分辨率 |
1mm |
|
防護等級 |
IP68 |

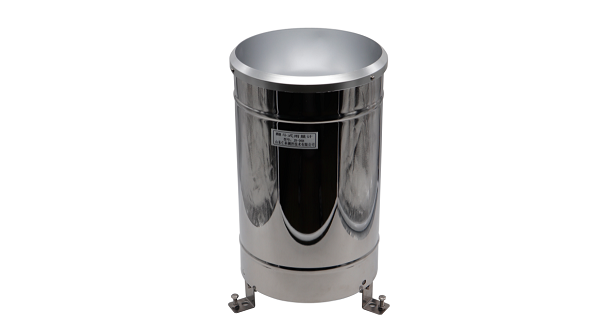

2.3.6 翻斗式雨量計
翻斗式雨量計是一種水文、氣象儀器，用于測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以滿足信息傳輸、處理、記錄和顯示燈的需要。
本儀器為降水量測量一次儀表，其性能符合國家標準 GB/T 21978.2－2014《降水量觀測要求》要求。其中核心部件翻斗采用了三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。脈沖轉 485 信號輸出，可直接讀取降雨量，無需二次計算，簡單方便。
2.3.6.1 測量原理
雨水從最上端的承雨口進入承水器，落入引水漏斗，經漏斗口流入翻斗，當積水量達到一定高度時，翻斗失去平衡翻倒；將水倒出，隨著降雨持續，將使翻斗左右翻轉，接觸開關將翻斗翻轉次數變成電信號，送到記錄器，在累積計數器和自記鐘上讀出降水資料，如此往復即可將降雨過程測量下來。
2.3.6.2 功能特點

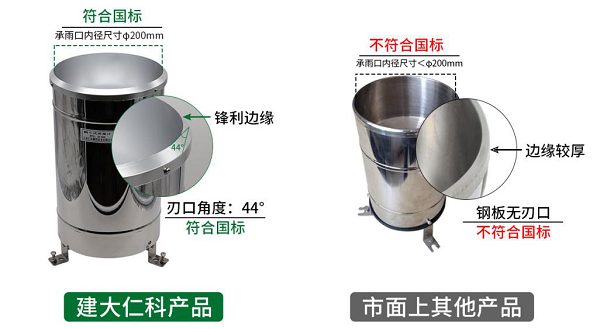

①、建大仁科翻斗式雨量計桶口口緣呈刃口狀，刃口角度44°，內徑尺寸Φ200mm，符合GB/T21978-2014國標的要求，確保監測的精準度。
②、采用一體化設計，可采集總雨量、瞬時雨量、日雨量、當前雨量四種要素，也可根據需求選配十要素型翻斗式雨量計（當天降雨量、瞬時降雨量、昨日降雨量、總降雨量、小時降雨量、上個小時降雨量、24h最大降雨量、24h最大降雨量時段、24h最小降雨量、24h最小降雨量時段）。
③、翻斗式雨量計外殼采用不銹鋼材質，不懼老化，更適應野外惡劣環境。
④、與其它翻斗式雨量計不同，建大仁科的翻斗軸套為一體化定位結構，翻斗通過翻斗軸安裝在軸承中，出廠時內部結構裝配完成，不需要再進行內部結構的現場安裝，現場安裝更加方便。
⑤、內部翻斗采用三維流線設計，使翻斗翻水更加流暢，且具有自滌灰塵容易清洗的功能。下垂式弧面導流尖，其造型美觀流暢，翻水性能更好。
⑥、其翻斗部件支承系統制造精良，摩阻力矩小，因而翻斗部件翻轉靈敏，性能穩定，工作可靠。
⑦、為防止樹葉等雜物阻塞雨量下流，翻斗式雨量計在漏斗處設計留有網孔，使滯水產生的誤差性小。
⑧、產品采用沖壓加強筋設計，強度更大，不易變形，測量更精準。
2.3.6.3 監測要素說明
翻斗式雨量計默認四雨量要素說明：
①、瞬時雨量：以當前時刻為基準，往前1分鐘的雨量；
②、日雨量：從昨日0時到昨日23點59分的雨量；
③、當前雨量：從今日零時到當前時刻的雨量；
④、累計雨量：從設備安裝好一直計量到當前時刻的雨量；
注：以上斷電會清零
翻斗式雨量計升級版十要素說明：
①、當天降雨量：從凌晨零點到現在的降雨量，雨量計斷電后不清0。
②、瞬時降雨量：上位機發問詢指令，查詢兩次問詢間隔之間的降雨量。
③、昨日降雨量：昨日24h內的降雨量，雨量計斷電后不清0。
④、總降雨量：傳感器上電后的總降雨量，雨量計斷電后不清0。
⑤、小時降雨量：以9點50分舉例子，小時降雨量是指09:00~09:50分的本小時時間段內的降雨量，雨量計斷電后清0。
⑥、上個小時降雨量：以9點50分舉例子，上個小時降雨量是指08:00~09:00這個時間段內的降雨量，雨量計斷電后清0。
⑦、24h最大降雨量：是指的從凌晨零點到現在的降雨量中，以整個小時為單位，單個小時的最大降雨量。
⑧、24h最大降雨量時段：是指的從凌晨零點到現在的降雨量中，以整個小時為單位，最大降雨量對應的整個小時時間段。
⑨、24h最小降雨量：是指的從凌晨零點到現在的降雨量中，以整個小時為單位，單個小時的最小降雨量。
⑩、24h最小降雨量時段：是指的從凌晨零點到現在的降雨量中，以整個小時為單位，最小降雨量對應的整個小時時間段。
2.3.7 攝像頭
為滿足客戶的監測需求，建大仁科水雨情監測站可適配?？禂z像頭將監控畫面一起上傳至環境監測云平臺，達到對環境的視頻監測。

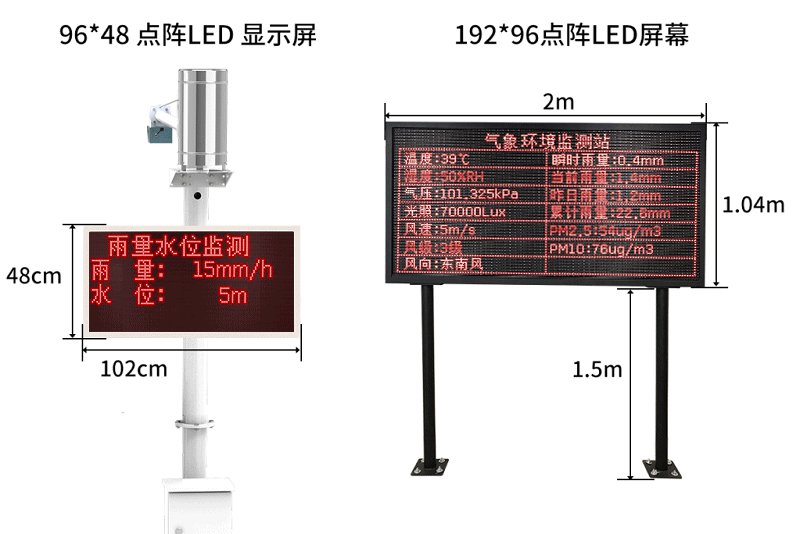

2.3.8 顯示屏
水雨情監測站可選配LED顯示屏，默認點陣96*48（最大點陣數 1024*256）。
三、綜合環境監控云平臺
3.1 概述
環境監控云平臺是我司旨在為用戶提供便捷的服務而專門]開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司所有網絡型設備。客戶無需再自行架設服務器，省去了服務器的維護費用，無需具備公網IP或者域名解析服務。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。
公司云平臺免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號?？蛻艨蓱{賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。
3.2 功能介紹
3.2.1 數據實時監控
平臺支持實時查看所氣體檢測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

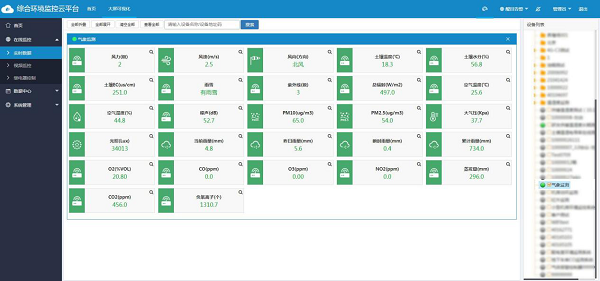

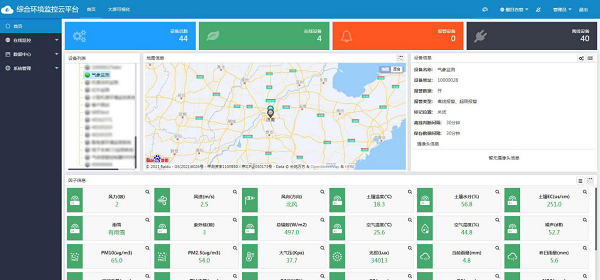

【首頁數據展示】
【列表展示】

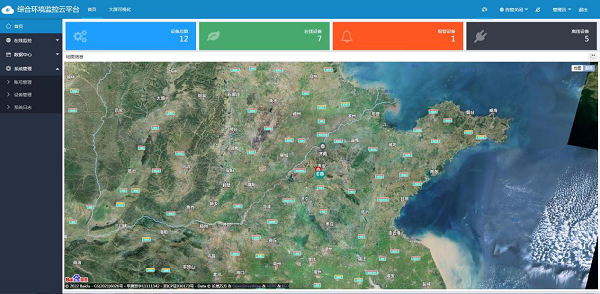

3.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。

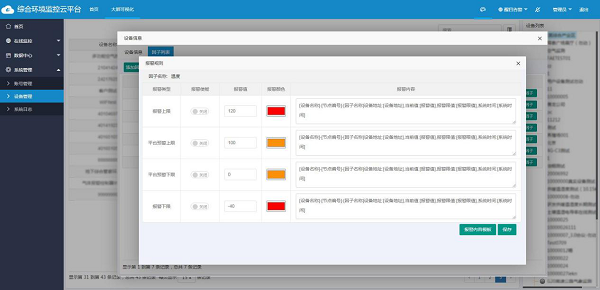

3.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

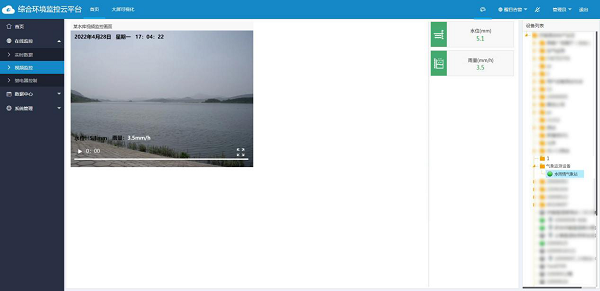

3.2.4 視頻監控
全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
3.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

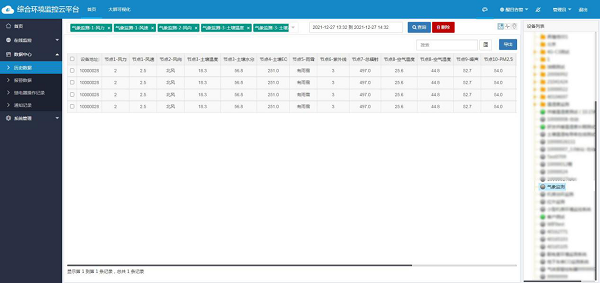

【歷史數據列表查看】

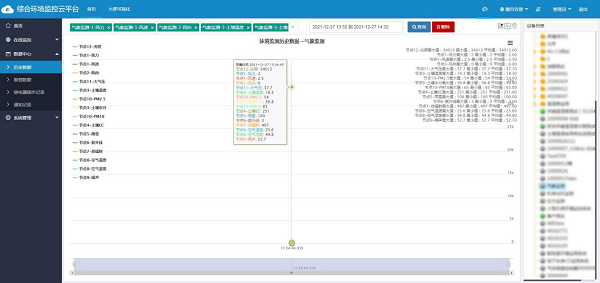

【歷史數據曲線查看】

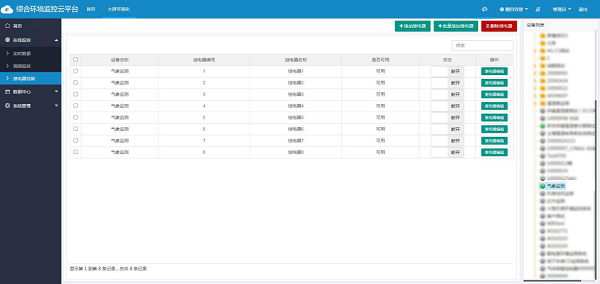

3.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。

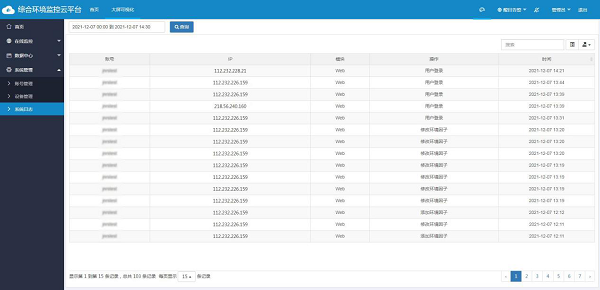

3.2.7 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
3.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。

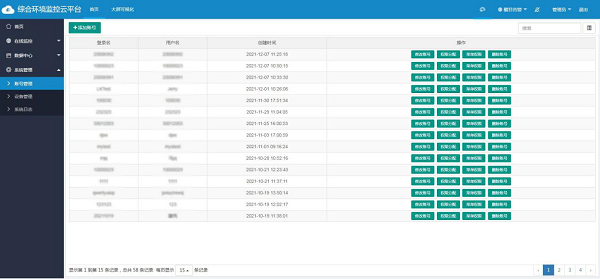

【賬號管理】
3.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |

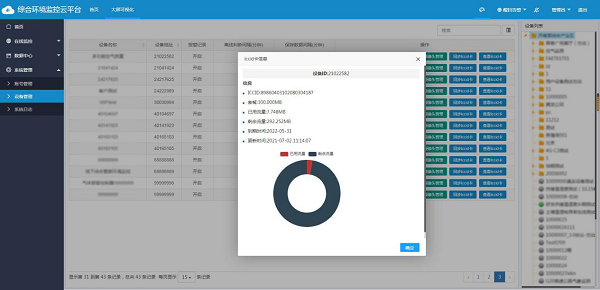

3.2.10流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

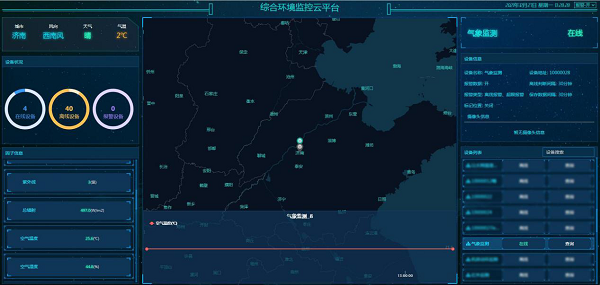

3.2.11大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現溫濕度等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
3.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
3.2.13千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
3.3手機APP

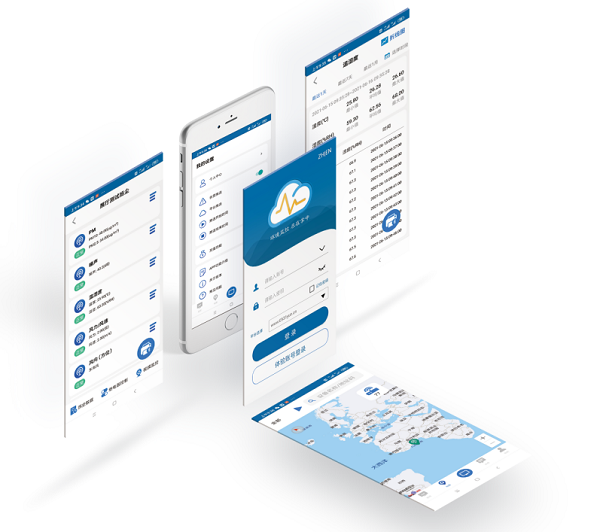

為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^(guò)賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
