一、 系統概述
1.1 方案背景
隨著工業氣體泄露事件頻發，保障工業生產安全和以人為本思想也不斷深化，工人的健康問題、安全問題逐漸引起人們的關注。
近些年來，隨著工業的快速發展，在生產過程中產生了大量廢氣、廢液、廢渣等物質并不斷的排放到環境中，未經科學處理，日積月累的超過了生態系統的自凈能力，由此造成環境污染，破壞了生態平衡，其中氣體濃度增加的危害最為明顯，氣體濃度超過規定會影響生產者的身體健康。
1.2 方案概述
建大仁科針對工廠氣體濃度監測制定以下方案：二總線方案由二總線110液晶氣體變送器、MBUS二總線監控主機、環境監控平臺、組成。
工廠氣體濃度監測解決方案采用電化學傳感器原理，可實時監測氫氣、一氧化碳、硫化氫、甲烷、二氧化氮、二氧化硫、氧氣、甲醛、臭氧、磷化氫等氣體，有反應迅速靈敏、抗干擾能力強的特點，一臺設備只能選擇監測一種氣體，可以從氫氣、一氧化碳、硫化氫、甲烷、二氧化氮、二氧化硫、氧氣、甲醛、臭氧、磷化氫等氣體中選擇一種進行監測，如需監測多種氣體，也可以選擇多臺設備搭配監測。

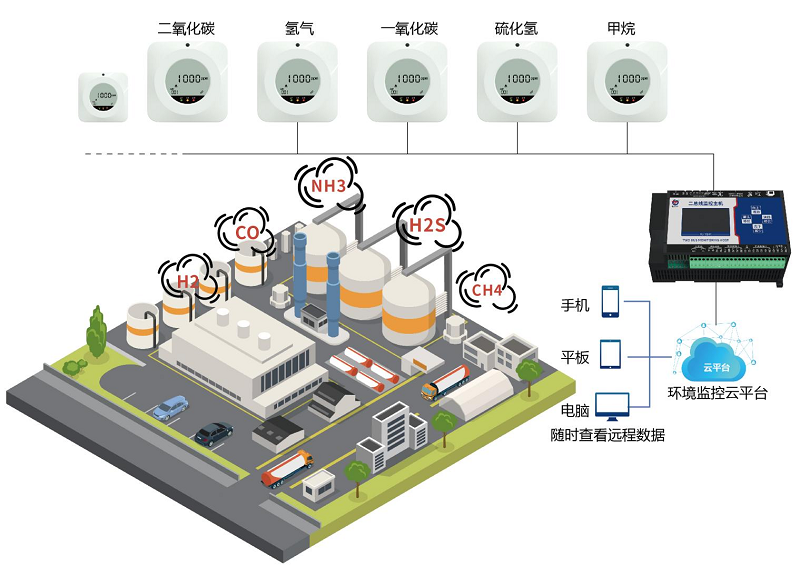

1.3 工業生產有害氣體泄漏監測方案拓?fù)鋱D
二、 方案組成
2.1 110液晶氣體變送器

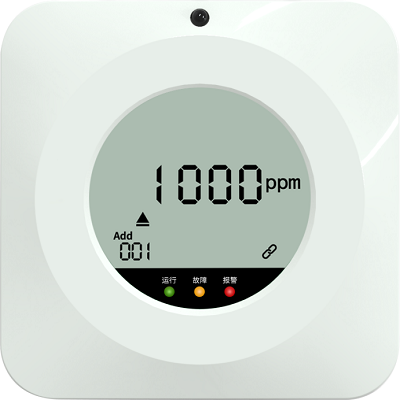

110液晶氣體變送器是我公司自主研發的一款環境氣體濃度監測儀，用于檢測空氣環境中的氣體濃度參數。

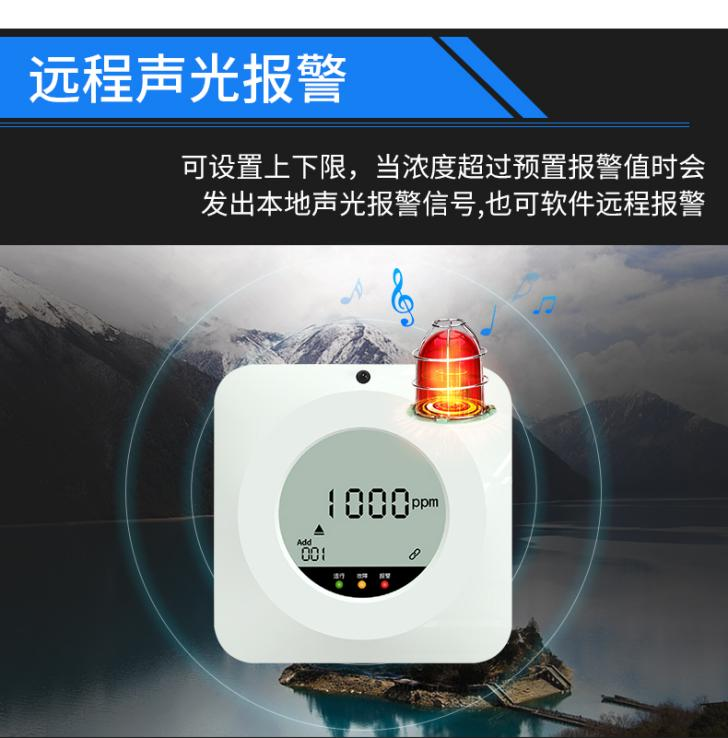

2.1.1 功能特點
■ 采用一線大品牌電化學傳感器，穩定耐用。
■ 采用遠程紅外遙控技術，無需拆卸即可修改參數。

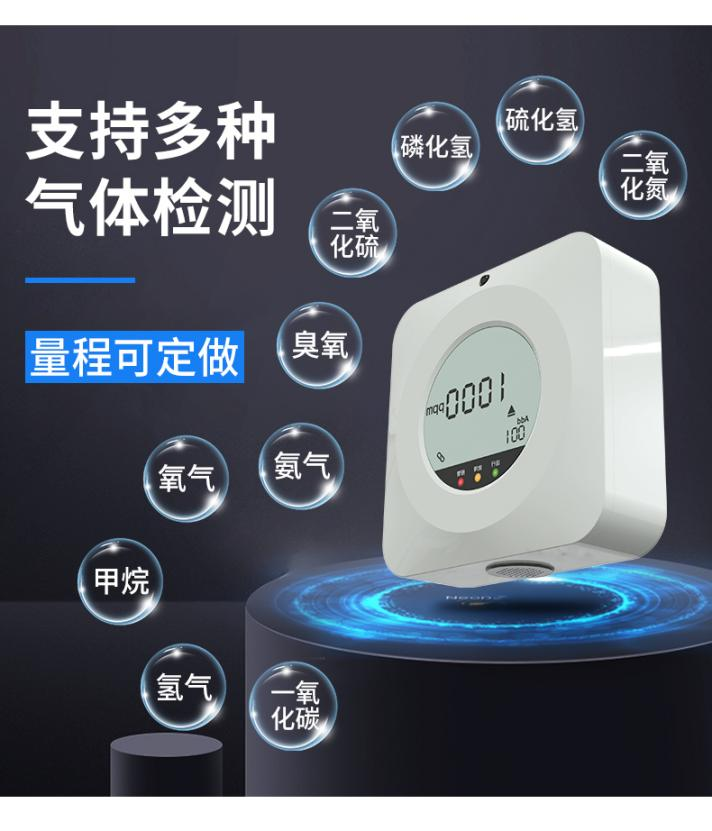

■ 支持多種氣體檢測，且量程可定做。
■ 485 通信接口標準 ModBus-RTU 通信協議，地址、波特率可設置，通信距離最遠 2000 米。

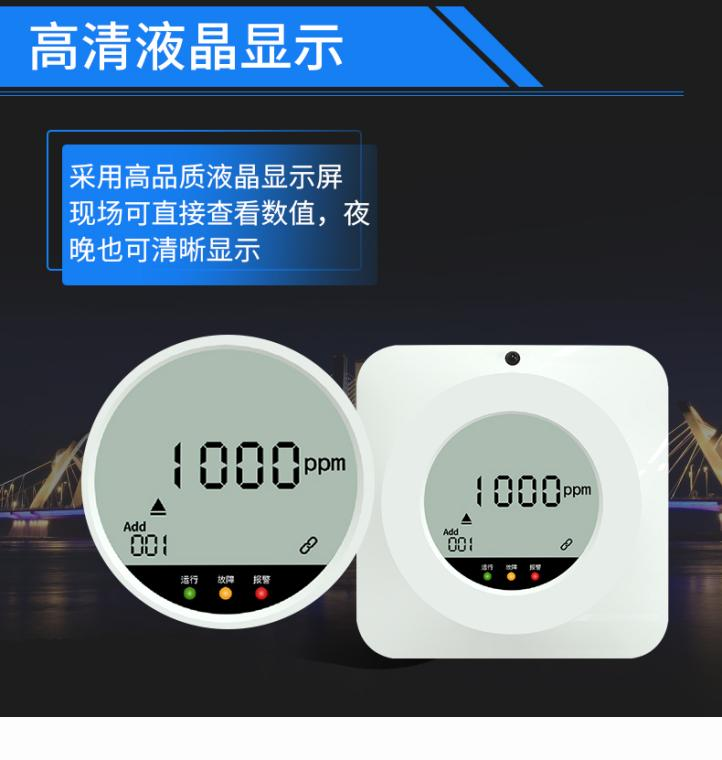

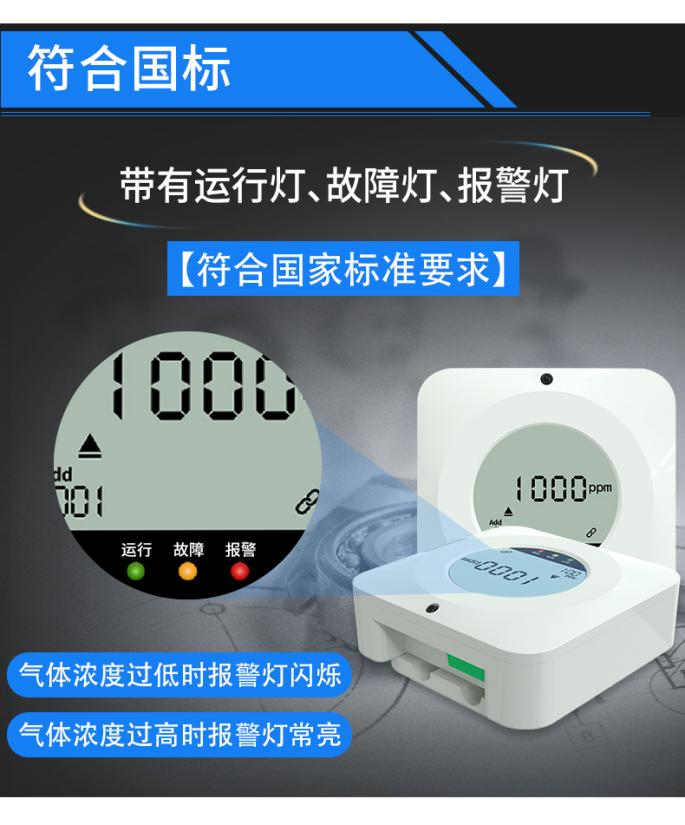

■ 高品質液晶顯示屏，現場可直接查看數值。
■ 現場供電采用 10~30V 直流寬壓供電，可適應現場多種直流電源。
■ 產品采用壁掛式殼體，安裝方便。
2.1.2 技術參數
|
供電電源 |
10~30V DC |
|
平均功耗 |
0.6W（24VDC） |
|
輸出信號 |
485 輸出（標準 ModBus 協議） |
|
重復性 |
NH3/H2/CO(1000ppm)/H2S/CH4/NO2/SO2/O3/PH3:≤2% CO(2000ppm) :≤3% O2:≤1% |
|
穩定性 |
CO(1000ppm)/H2S/H2/NO2/SO2/NH3/PH3 |
≤2%信號值/月 |
|
CH4/O3 |
≤7%信號值/年 |
|
CO(2000ppm)/O2 |
≤5%信號值/年 |
|
CO2 |
< 5%F·S 或 每年 |
|
工作溫度 |
H2/CO/H2S/CH4/NO2/SO2/O2/NH3/PH3/O3/CO2：-10~50℃ |
|
工作濕度 |
NH3/H2/CO/H2S/NO2/SO2/O3/PH3：15~90%RH 無冷凝 O2：5~95%RH 無冷凝 CH4/CO2：0~95%RH 無冷凝 |
|
工作壓力 |
NH3/H2/CO(1000ppm)/H2S/SO2/O2/O3/PH3 |
90~110kPa |
|
NO2 |
91~111kPa |
|
CH4 |
80~116kPa |
|
CO(2000ppm) |
80~120kPa |
|
預熱時間 |
NH3/H2/CO/H2S/CH4/NO2/SO2/O3/O2/PH3: ≥5 分鐘 |
2.1.3 產品選型
|
RS- |
公司代號 |
|
|
O2- |
30VOL- |
|
O2 變送器 30%VoL 量程 |
|
H2S- |
100P- |
|
H2S 變送器 100 ppm 量程 |
|
CH4- |
100LEL- |
|
CH4 變送器 100 LEL 量程 |
|
CO- |
1000P- |
|
CO 變送器 1000 ppm 量程 |
|
2000P- |
CO 變送器 2000ppm 量程 |
|
NO2- |
20P- |
|
NO2 變送器 20ppm 量程 |
|
2000P- |
NO2 變送器 2000ppm 量程 |
|
SO2- |
20P- |
|
SO2 變送器 20ppm 量程 |
|
2000P- |
SO2 變送器 2000ppm 量程 |
|
H2- |
1000P- |
|
H2 變送器 1000ppm 量程 |
|
40000P- |
H2 變送器 40000ppm 量程 |
|
NH3- |
50P- |
|
NH3 變送器 50ppm 量程 |
|
100P- |
NH3 變送器 100ppm 量程 |
|
PH3 |
20P- |
|
PH3 變送器 20ppm 量程 |
|
O3 |
100P- |
|
O3 變送器 100ppm 量程 |
|
CO2 |
2000P- |
|
CO2 變送器 2000ppm 量程 |
|
5000P- |
CO2 變送器 5000ppm 量程 |
|
10000P- |
CO2 變送器 10000ppm 量程 |
|
|
|
N01- |
|
RS485（ModBus 協議） |
|
|
C |
110 液晶氣體變送器 |
2.1.4 設備尺寸

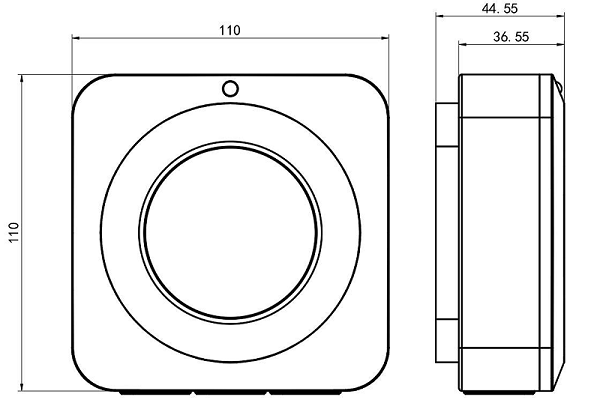

單位：mm

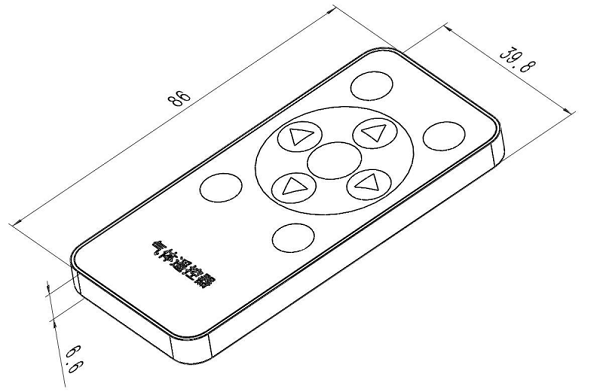

遙控器尺寸圖：（單位：mm）
2.1.5 安裝說明
先在墻壁上打孔，將安裝底座固定至墻壁上，安裝孔徑及間距如下圖所示：

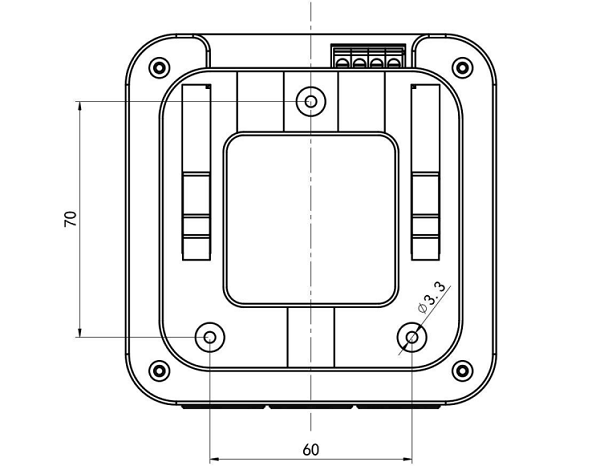

安裝底座尺寸（單位：mm）

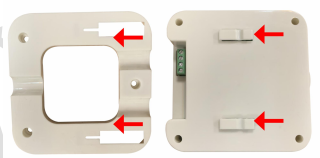

先固定好安裝卡座，將設備卡扣卡入安裝底座，如下圖所示：
■ 安裝方式
壁掛式安裝
2.2 二總線監控主機

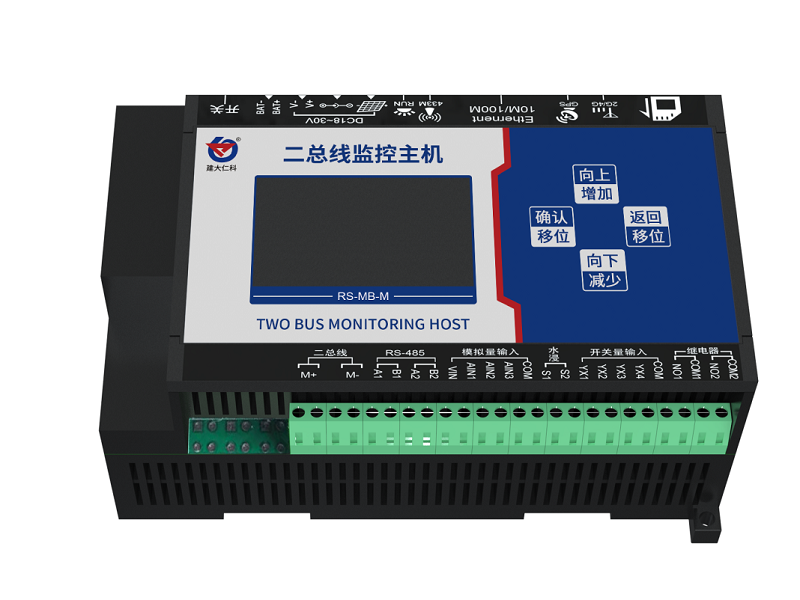

二總線監控主機RS-MB-M是一款二總線設備專用控制主機。
2.2.1 功能特點
■ 具有 1 路二總線主站接口，可接入我司所有類型的二總線變送器例如：氣體變送器、 溫濕度變送器、水浸、煙感等。僅需兩線即可實現供電與通信，布線方便。
■ 可采集 1 路 0-100V 直流電壓、3 路 4-20mA 電流信號，監控主機上可設置轉換系數。
■ 具有 4 路開關量信號采集，其中第 4 路可用作外接翻斗式雨量計。
■ 具有 1 路水浸檢測，可外接漏水電極也可外接漏水繩，最長 30 米。
■ 2 路繼電器輸出，可關聯到任何一路信號采集上做報警或自動控制使用。
■ 1 路 RJ45 網口，可將二總線監控主機的監測數據上傳至遠端監控軟件平臺。
■ 1 路 4G 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺。強大的脫機短信報警功能，報警內容可自定義。
■ 具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態 軟件。
■ 大屏中文液晶顯示，界面簡潔友好。
■ 內置數據存儲，可存儲 52 萬條記錄，通信故障時，設備自動存儲，通信恢復后可將存 儲數據上傳。
■ 可外接 1 路室外 LED 單色顯示屏，支持最大點陣數 1024*256。
■ 設備唯一 8 位地址，易于管理識別，可搭配我司提供的多種軟件平臺。
2.2.2 技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
數據上傳通信接口 |
RJ45 網口 |
通過網口方式上傳數據 |
|
4G 接口 |
通過 4G 方式上傳數據 |
|
GSM 短信 |
支持短信報警 |
|
ModBus-RTU 從站接 口 |
支持外部設備通過 ModBus-RTU 協議問 詢監控主機中的數據。 |
|
數據采集通信接口 |
二總線主站接口 |
能夠采集 1-32 臺二總線接口的變送器的 數據，最長通信距離≥2000 米 |
|
點陣 LED 屏顯示 接口 |
LED 屏顯示接口 |
支持最大點陣數 1024*256 的單色 LED 顯 示屏 |
|
1 路直流電壓采集 |
采集量程 0-100V |
采集精度±0.1V，輸入阻抗≥100K 監控主機可設置轉換系數 |
|
3 路 4-20mA 電流 信號采集 |
4-20mA電流信號采集 |
采集分辨率 3000 輸入阻抗≤120 歐 監控主機可設置轉換系數 |
|
1 路水浸檢測信號 |
可進行漏水檢測 |
標配漏水電極，用戶也可選漏水繩，最長可達 30 米 |
|
4 路開關量信號輸 入 |
可檢測干接點通斷狀態 |
外接無源干接點，響應時間≤0.2S |
|
2 路繼電器輸出 |
繼電器干接點輸出 |
繼電器容量：250VAC/30VDC 10A 本繼電器可關聯到任意通道的上下限，用 作報警或自動控制。 |
|
1路翻斗式雨量計脈沖信號輸入 |
采集磁開關脈沖信號進 行雨量計量 |
默認脈沖當量：0.2mm 可上傳瞬時雨量（最近一分鐘）、當前雨 量（本日 00:00 至當前）、昨日雨量（昨 日 00:00-24:00）及永久累計雨量值 （默認采用第四路開關量作為雨量計輸 入） |
|
數據上傳間隔 |
1s~10000s |
數據上傳間隔 1s~10000s 可設 |
|
內置存儲容量 |
52萬條 |
內置存儲，最多可存儲52萬條 |
|
供電 |
外部電源供電 |
供電電壓24V |
2.2.3 產品選型
|
RS- |
|
公司代號 |
|
|
MB- |
|
二總線主機 |
|
|
M- |
|
M 系列 |
|
|
空 |
不帶 4G 上傳及短信報警功能 |
|
4G |
帶 4G 上傳及短信報警功能 |

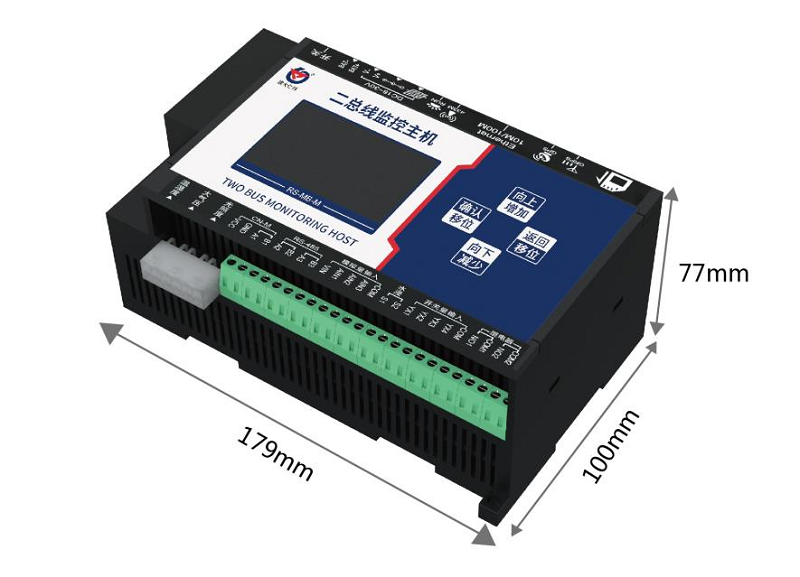

2.2.4 設備尺寸
三、綜合環境監控云平臺
3.1 概述
環境監控云平臺是我司旨在為用戶提供便捷的服務而專門]開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司所有網絡型設備?？蛻魺o需再自行架設服務器，省去了服務器的維護費用，無需具備公網IP或者域名解析服務。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。
公司云平臺免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號?？蛻艨蓱{賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。
3.2 功能介紹
3.2.1 數據實時監控
平臺支持實時查看所氣體檢測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

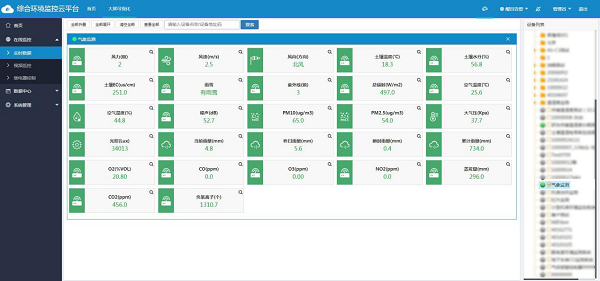

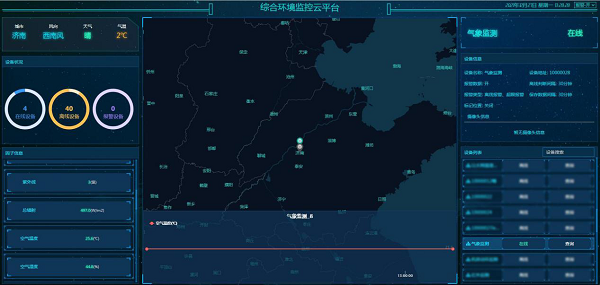

【首頁數據展示】

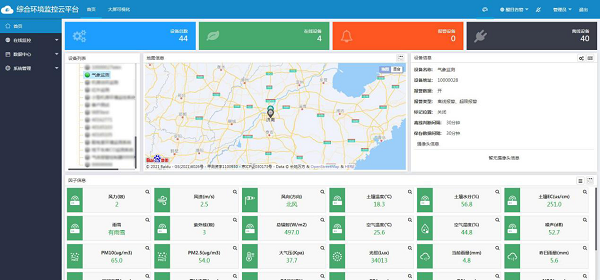

【列表展示】

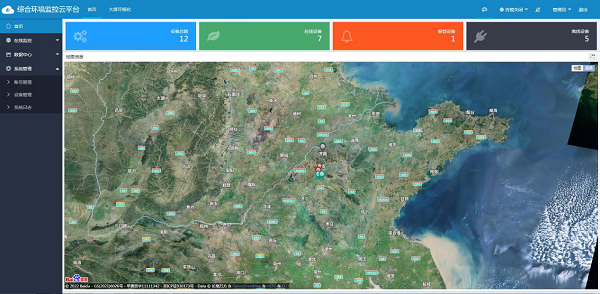

3.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
3.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。

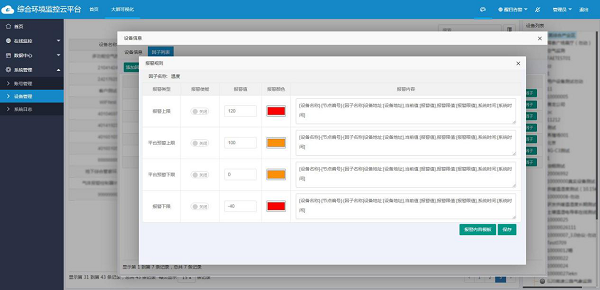

支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

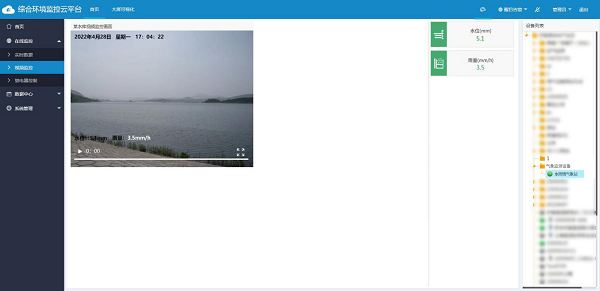

3.2.4 視頻監控
全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
3.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

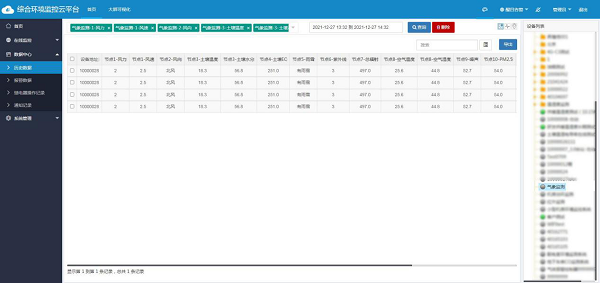

【歷史數據列表查看】

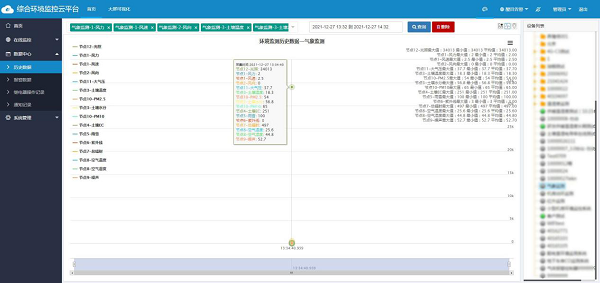

【歷史數據曲線查看】

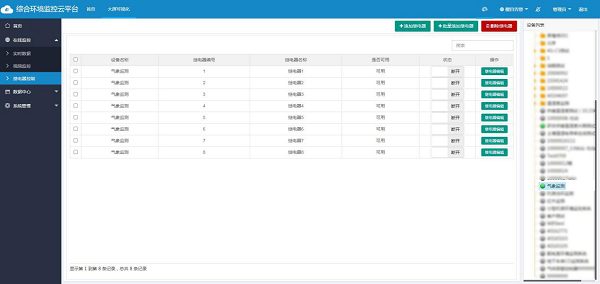

3.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。
3.2.7 系統管理

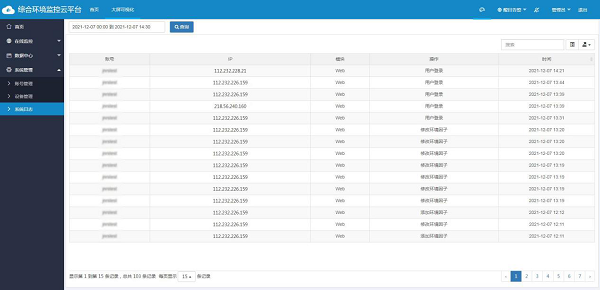

平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
3.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號管理】
3.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |

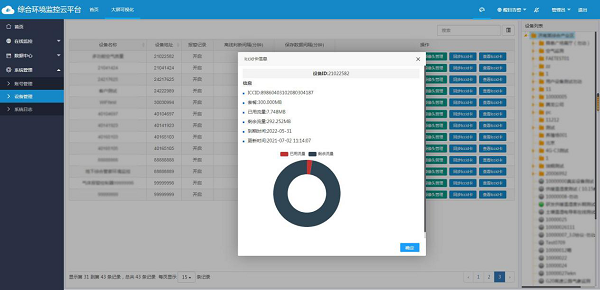

3.2.10流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。
3.2.11大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現多種要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
3.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
3.2.13千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。

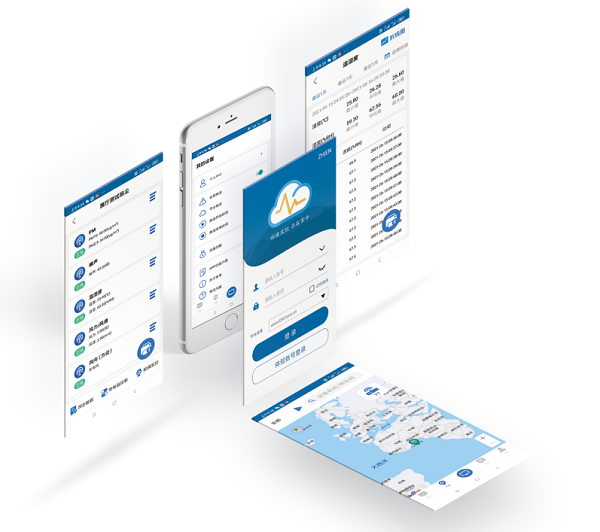

3.3手機APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
