一、 項目概述
1.1 項目背景
自地球出現森林以來，森林火災就伴隨發生。全世界每年平均發生森林火災20多萬次，燒毀森林面積約占全世界森林總面積的1‰以上。中國每年平均發生森林火災約1萬多次，燒毀森林幾十萬至上百萬公頃，約占全國森林面積的5~8‰。1987年5月黑龍江大興安嶺還發生特大森林火災，過火面積101萬公頃，其中有林面積占70%。
森林火災突發性強，破壞性大，對生態環境與人類生命財產安全造成極大威脅。森林火災一直是全球性議題，如何做好森林火災的防治與撲救也一直是世界性難題。高強度的大火，能破壞土壤的化學、物理性質，降低土壤的保水性和滲透性，使某些林地和低洼地的地下水位上升，引起沼澤化;另外，由于土壤表面炭化增溫，還會加速火燒跡地干燥，導致陽性雜草叢生，不利森林更新或造成耐極端生態條件的低價值森林更替。
我國幅員遼闊，森林資源和植物類型極為豐富。增強應對森林火災的綜合治理能力，是保護我國森林資源、避免悲劇重演的應有之義。對于森林防火工作，我國始終實行 “預防為主、積極消滅” 的方針。
森林防火氣象等級：
隨著森林可燃物監測技術和大氣科學的進展，2019年4月1日實施了國家標準《森林火險氣象等級》（GB/T 36743-2018），規定了森林火險氣象等級的定義及其計算方法，適用于對森林火險氣象條件的監測、預報和服務。
一級:森林火險氣象等級低; .
二級:森林火險氣象等級較低;
三級:森林火險氣象等級較高。須加強防范;
四級:森林火險氣象等級高，林區須加強火源管理:
五級:森林火險氣象等級極高,嚴禁切林內用火。
所謂火險等級，并非指火災發生的實際等級，而是指火災發生的危險性或可能性大小?；痣U等級評估不僅僅是為管理部門提供森林草原的火災危險度現狀評估和預測信息，還直接參與防火工作的計劃制定、資源調配以及人力安排，如：封山灑水、可燃物清除、隔離帶設置等工作，從而降低森林火災的發生機率，而且可以在火災發生時，為相關應急部門提供有效的決策支持服務，做到防患于未然，減少火災發生次數和損失。
1.2 設備原則
總結前人開發的經驗，結合最新自控和軟硬件技術，以森林防火為目標，建設以信息化為基礎，無縫隙、精準化、智慧型的森林防火監測預報預警體系。具體目標如下：
■ 系統的標準化
系統建設應堅持標準化，遵循國家和行業相關業務、管理和技術規范標準。
■ 技術的先進性
系統應采用成熟、先進的技術，建設符合信息技術最新發展潮流的基礎架構，確保系統技術的先進性和前瞻性，保證投資的有效性和延續性。
■ 軟件的適用性
系統的建設應切實滿足用戶的實際業務需求，具有較高的適用性。
■ 軟件的實用性
系統建設應充分考慮使用人員的能力和素質、專業結構、部門業務需求情況，做到易學易用、操作簡單、尊重使用人員工作習慣；并具有一定的數據自動校驗功能。
■ 系統的穩定性
一是要求應用系統首先是成熟可靠的；二是要求具有備份功能和措施；三是要求具有高的容錯及故障恢復能力，在出現意外時能夠隔離故障區，保護重要數據，通知管理人員 做人工干預，避免災難性后果發生。
■ 系統可維護性
系統應能通過集中控制臺方便地配置、監視、控制、診斷整個系統，并且能夠監視和控制用戶情況、提高效率、消除隱患。運行環境根據需要發生變化時，包括新的硬件和軟件（含系統軟件和數據庫）投入使用后，應保證該系統的正常運行。
1.3 設計依據
·《森林火險氣象等級》（GB/T 36743-2018）
·2020-141 宜賓市森林防滅火指揮部關于印發《宜賓市森林火災應急預案(修訂)》的通知(宜市森防[2020]4號)
·2020_ 85關于加強森林防滅火工作的通知(川能投股[2020]85號)
·200 22關于加強森林火災防范工作的緊急通知(川能投股[2020]122號)

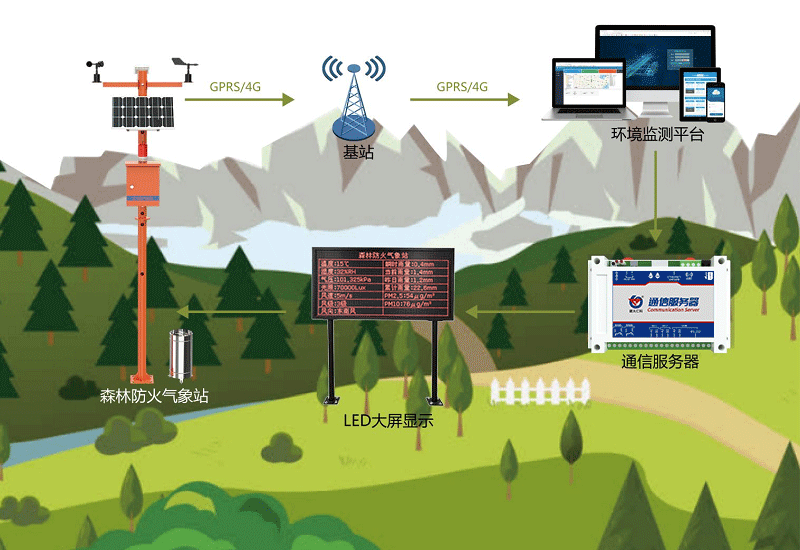

1.4 森林防火氣象站拓?fù)鋱D
二、 方案概述
2.1 方案簡介

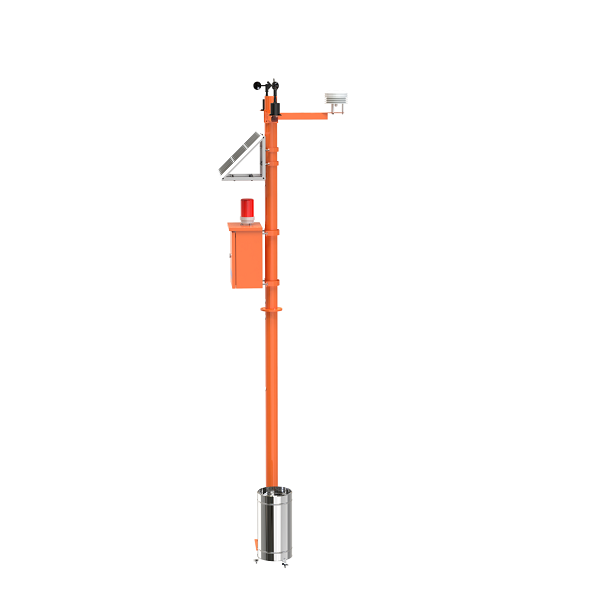

森林防火氣象站由立桿+電控箱+主機+人體探測器+語音報警模塊+供電系統等部分組成，它可自動采集森林環境內各種氣象因素的實時數據，實現對森林環境的實時監測與報警，為森林氣象監控和管理提供精準的數據支持。
山東仁科森林防火氣象站可以實時監測森林中的各種氣象環境要素，并將采集到的數據通過4G傳輸?shù)姆绞缴蟼髦疗脚_，可依據各觀測因子的數據，進行火險等級的評定，同時發送現場的全景視頻圖像，做到遠程瞭望，及時監測初期火點，為防火決策提供科學依據。
外帶語音播報功能，當人或車輛進入感應區域，可以進行“請不要攜帶火種進山，禁止一切野外用火”一類的一對一語音宣傳，是森林防火的“好幫手”。
2.2 數據上傳方式
通過氣象站外接的LED顯示屏在現場直觀查看各項氣象要素變化數據，巡林員可以更加實時的掌握林區氣象環境變化，方便快速制定合理防災對策。
2.3 設備參數
|
參數名稱 |
范圍或接口 |
說明 |
|
供電 |
外部電源供電 |
220V AC交流電 |
|
雙供電 |
支持220V市電與太陽能板雙供電（優先市電供電，當市電斷電后太陽能板和蓄電池提供供電，設備正常工作不會間斷） |
|
太陽能供電 |
配套我司太陽能電池板和蓄電池（蓄電池續航時間7天左右） |
|
上傳方式 |
4G |
通過4G方式上傳數據 |
|
RJ45網口 |
通過網口方式上傳數據和GPRS或4G上傳方式無法共存 |
|
ModBus-RTU 從站接口 |
支持外部設備通過ModBus-RTU協議問詢氣象站中的數據。 |
|
數據采集通信接口 |
主RS485接口 |
能夠采集485接口的變送器的數據，最長通信距離≥1500米 |
|
2路繼電器輸出（選配） |
繼電器干接點輸出 |
繼電器容量：250VAC/30VDC 5A可用作遠程控制 |
|
1路翻斗式雨量計脈沖信號輸入 |
采集磁開關脈沖信號進行雨量計量 |
默認脈沖當量：0.2mm
可上傳瞬時雨量、日雨量、當前雨量及累計雨量值。
（默認采用第二路開關量作為雨量計輸入） |
|
數據上傳間隔 |
30s~10000s |
數據上傳間隔30s~10000s可設（默認30s） |
三、設備優勢

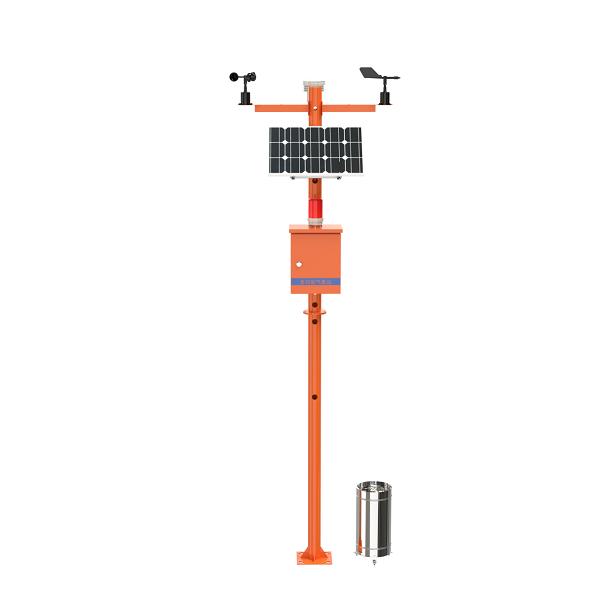

3.1外觀色彩
森林防火氣象站的桿體整體采用環保材料，并為了切合森林火險的主題設計成了橙色，明亮且醒目，在郁郁蔥蔥的森林中，讓人一眼就能看到。
3.2 監測要素
3.2.1 可檢測要素
森林防火氣象站可以監測風速、風向、雨量、溫度、濕度等必要因素，并實時將現場氣象和圖像參數傳輸?shù)狡脚_，可依據各項觀測數據進行火險等級的評定，為防火決策提供科學依據。
3.2.2歷史數據
用戶可以根據實際使用情況，為設備新增大氣壓力、太陽輻射、土壤溫度、土壤濕度等的氣象監測功能，為森林防火做好全方位氣象保障。
3.2.3可搭配監測方式
搭配煙霧傳感器、溫度傳感器、氣體傳感器等，用來感知周圍是否有因為燃燒而造成的煙霧增多、溫度升高、氣體變化等，來判定火災發生與否，比較適合范圍小、發生火災時容易撲救的林區。
3.3視頻監控（選配）
在大面積的森林中，可選擇搭配360°無死角監控攝像頭，監控周圍環境，做到遠程瞭望，及時發現微小火苗，以便管理人員快速阻斷火源，防止蔓延。如果選配視頻字符疊加器，還可以將監測到的氣象數據同步到監控畫面中，更加一目了然。
另外，當管理人員面對有人闖入森林危險區域等突發情況時，還可以借助攝像頭的語音喊話功能，進行提醒和警示。

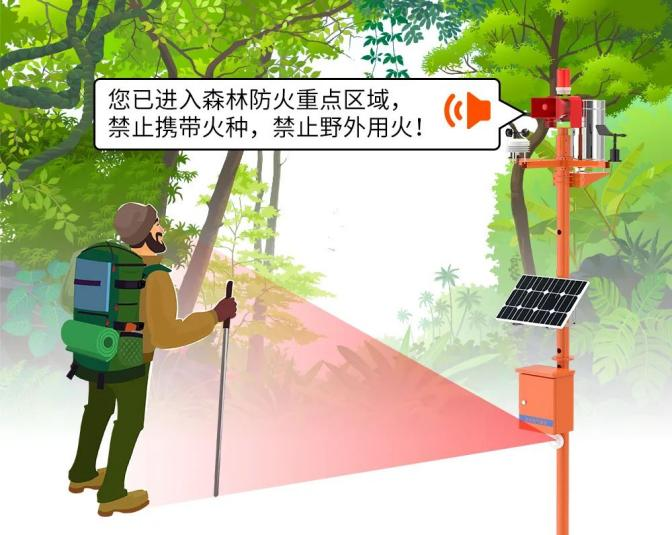

3.4一對一語音提醒
森林火災的起因主要有兩大類—自然火和人為火，除了包括雷電火、自燃等的自然火之外，還有可能是農、林、牧業的生產用火，野外炊煙，燒紙取暖，燃放爆竹禮花等行為引起的人為火。對于自然火我們可以利用各種傳感器進行監測并以此計算火險等級，從而預防它的發生，那對于人為火我們也有合理的預防措施。
3.5安裝方式

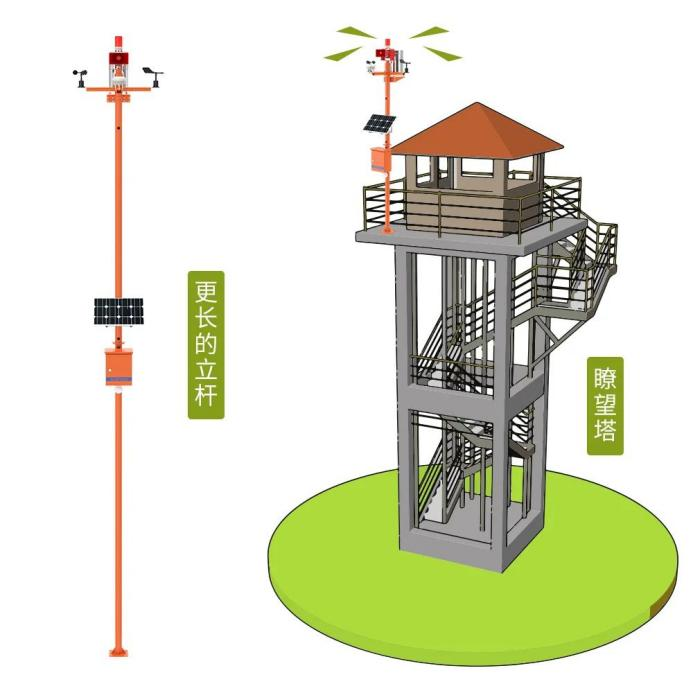

山東仁科森林防火氣象站有固定式、三腳架式等安裝方式，既適合安裝平坦地面（如瞭望塔等），也適合安裝在森林山坡。
建議大家在選址的時候盡量選擇高一些的位置進行安裝，如瞭望塔，或者給氣象站搭配上更長的立桿。這樣一方面保證了風速風向等要素在監測時沒有障礙物阻擋更加準確，另一方面又避免了信號問題。

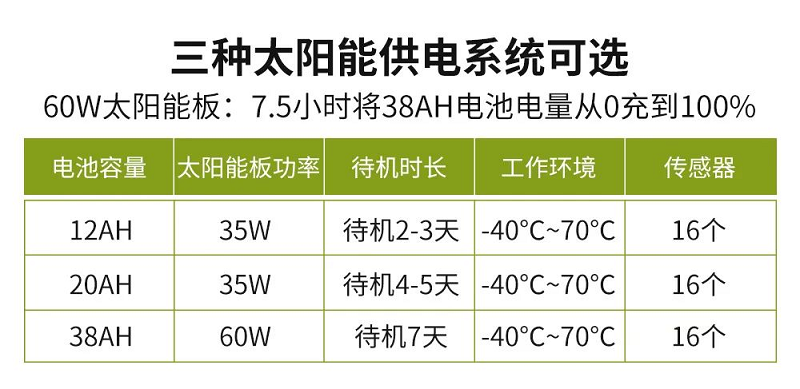

3.6供電方式
設備支持 220V 市電供電/太陽能+蓄電池供電/雙供電(優先市電供電，當市電斷電后太陽能板和蓄電池供電，設備正常工作不會間斷)三種供電方式，用戶可以根據不同的場景選擇適合的供電方式。

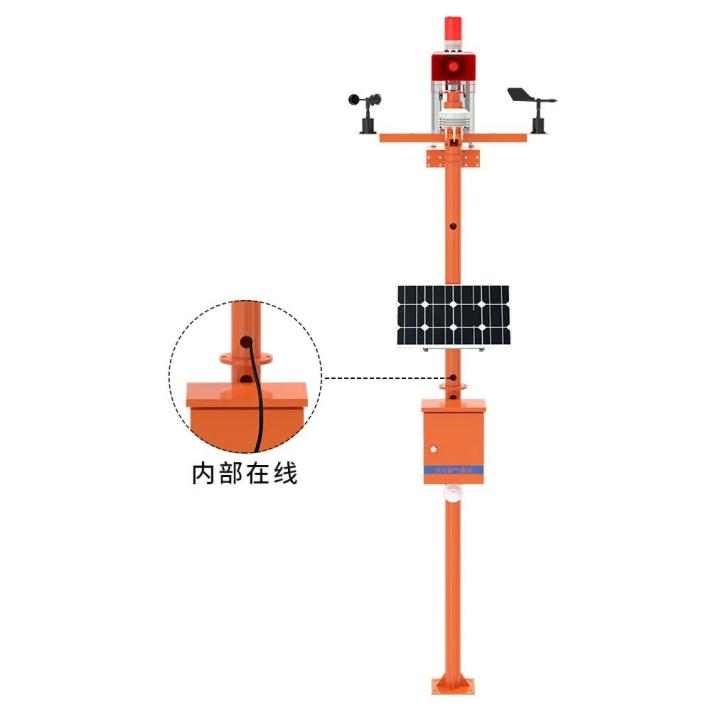

3.7設備走線
設備整體采用立桿內部走線方式，有效防止受外界環境影響（如長期裸露在外的線纜被雨水侵蝕等）。
四、綜合環境監控云平臺
4.1 概述

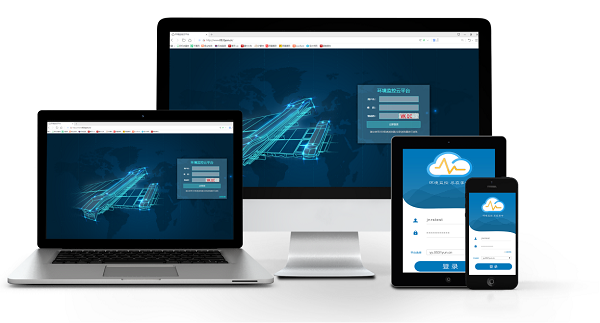

環境監控云平臺是我司旨在為用戶提供便捷的服務而專門]開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司所有網絡型設備?？蛻魺o需再自行架設服務器，省去了服務器的維護費用，無需具備公網IP或者域名解析服務。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。
公司云平臺免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號?？蛻艨蓱{賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。
4.2 功能介紹
4.2.1 數據實時監控
平臺支持實時查看所氣體檢測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

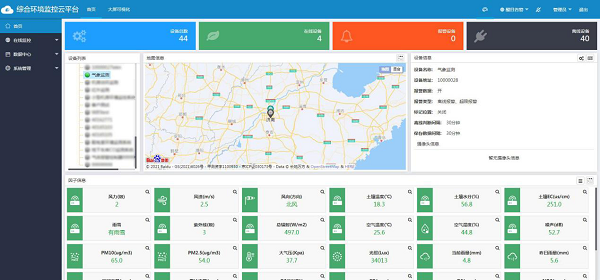

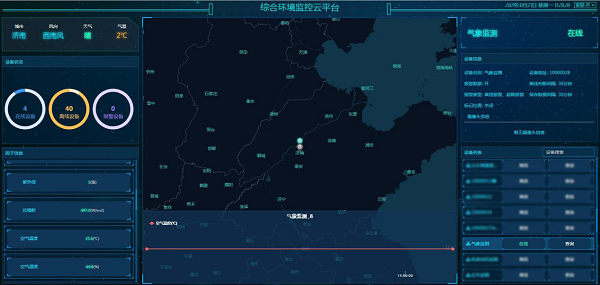

【首頁數據展示】

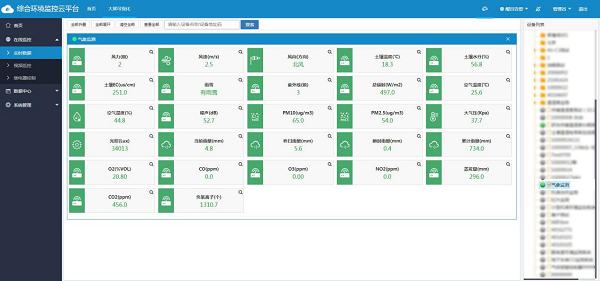

【列表展示】

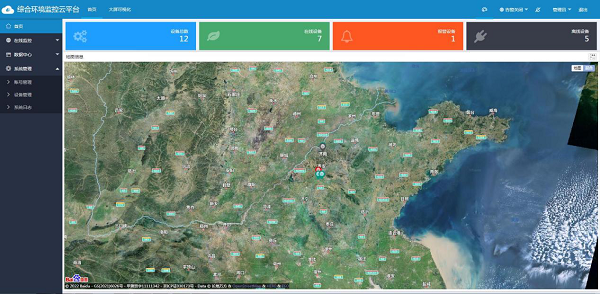

4.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
4.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

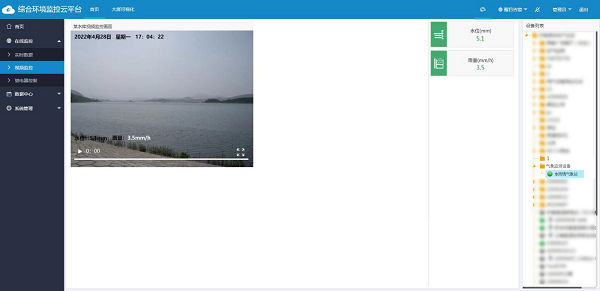

4.2.4 視頻監控
全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
4.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

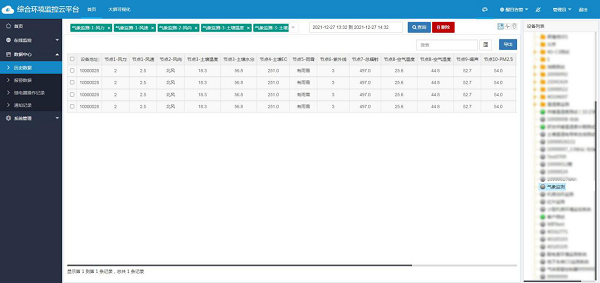

【歷史數據列表查看】

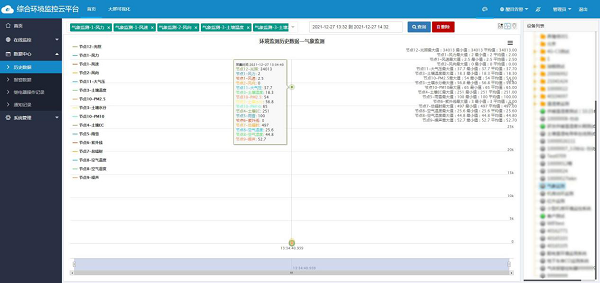

【歷史數據曲線查看】

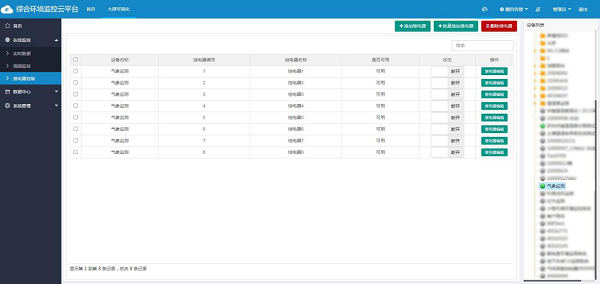

4.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。

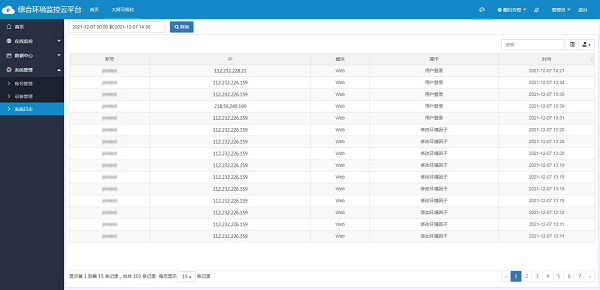

4.2.7 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
4.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號管理】
4.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
4.2.10流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。
4.2.11大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現各種氣象環境要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
4.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
4.2.13千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
4.3手機APP

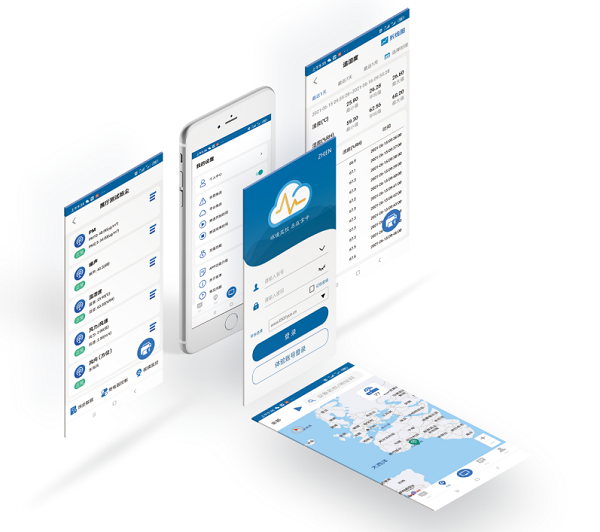

為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
