一、 系統概述
1.1 方案背景
雨水與我們的生活密切相關,是人類及其他陸地生物的主要淡水來源,但如果過于"發力”, 就會造成洪水泛濫。所以,記錄、研究雨量的多少,在氣象學中擁有重要的意義,而雨量計就是氣象學家和水文學家用來測量一段時間段內某地區降水量的儀器。
隨著時代的變遷,雨量測量技術在不斷改革升級,雨量計也在不斷推陳出新。
1.2 方案概述
雨量計為降水量測量一次儀表，其性能符合國家標準 GB/T 21978.2－2014《降水量觀測要求》要求。本儀器的核心部件翻斗采用了三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。脈沖轉 485 信號輸出，可直接讀取降雨量，無需二次計算，簡單方便。

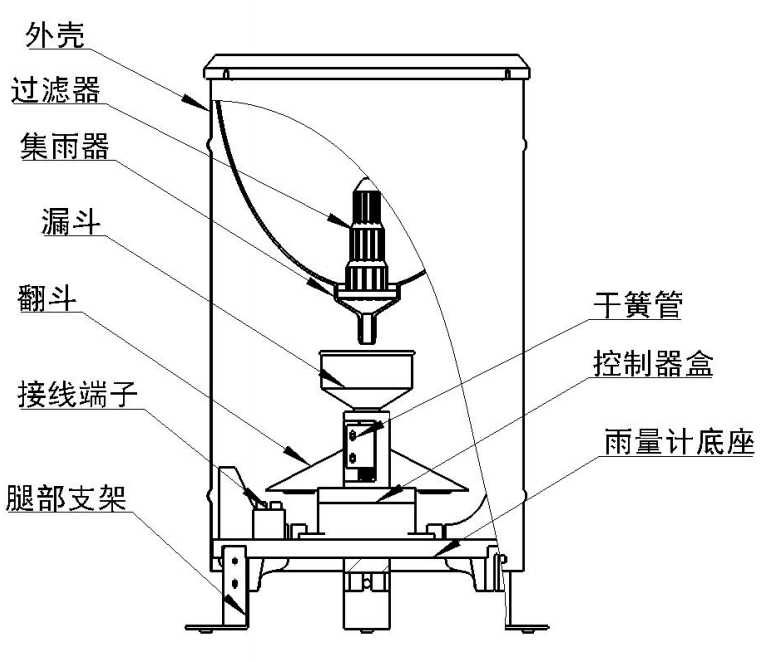

雨量計由外殼、過濾器、集雨器、漏斗、翻斗、接線端子、腿部支架、干簧管、控制盒、雨量計底座等組成。其中，雨量計底座上安裝有翻斗軸、圓水平泡、干簧管支架和信號輸出端子。與其它翻斗式雨量計不同，本儀器的翻斗軸套為一體化定位結構，翻斗通過翻斗軸安裝在軸軸承中，本儀器出廠時內部結構裝配完成，不需要再進行內部結構的現場安裝，給現場安裝帶來了方便。

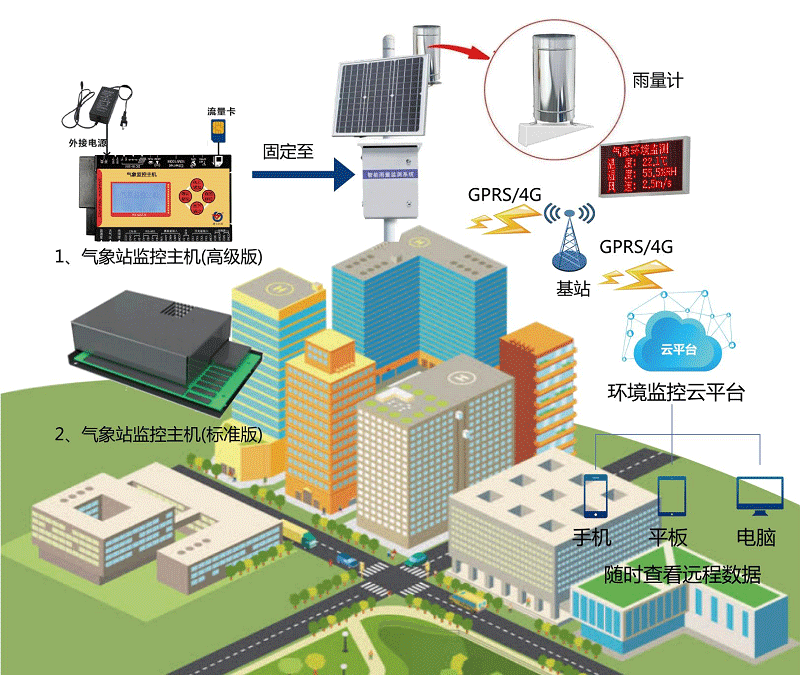

1.3 雨量監測站拓?fù)鋱D
二、 方案簡介
2.1 系統組成

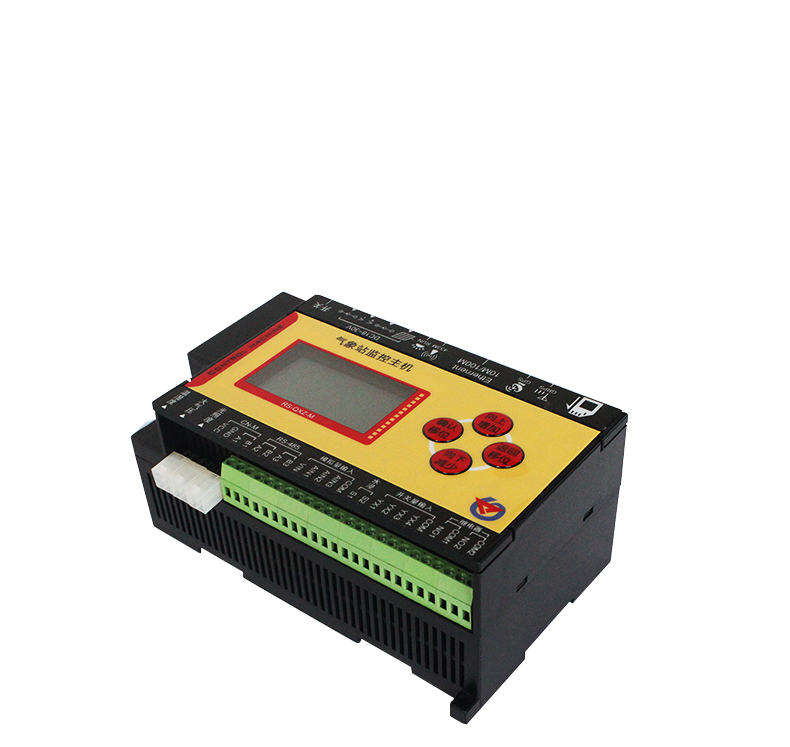

2.1.1 氣象監控主機(高級版)
氣象監控主機是一款專用于氣象站控制主機，大屏中文液晶顯示，界面簡潔友好，強大的脫機短信報警功能，報警內容可自定義。
2.1.1.1 功能特點
· 具有 1 路 ModBus-RTU 主站接口可接入我司所有類型的 485 變送器例如：風速、風向、空氣質量、土壤水分等變送器。
· 可采集 1 路 0-100V 直流電壓、3 路 4-20mA 電流信號，監控主機上可設置轉換系數。
· 具有 4 路開關量信號采集，其中第 4 路可用作外接翻斗式雨量計。
· 具有 1 路水浸檢測，可外接漏水電極也可外接漏水繩，最長 30 米。
· 2 路繼電器輸出，可關聯到任何一路信號采集上做報警或自動控制使用。
· 1 路 RJ45 網口，可將氣象監測數據上傳至遠端監控軟件平臺。
· 1 路多功能 GPRS 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺。
· 強大的脫機短信報警功能，報警內容可自定義。
· 具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件。
· 大屏中文液晶顯示，界面簡潔友好。
· 內置數據存儲，可存儲 52 萬條記錄，通信故障時，設備自動存儲，通信恢復后可將存儲數據上傳。
· 可外接 1 路室外 LED 單色顯示屏，支持最大點陣數 1024*256。
· 若不使用太陽能電池板也可采用外接 24V 直流電源供電。
· 設備唯一 8 位地址，易于管理識別，可搭配我司提供的多種軟件平臺。
2.1.1.2 技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
數據上傳通信接口 |
RJ45 網口 |
通過網口方式上傳數據 |
|
GPRS 無線 |
通過 GPRS 方式上傳數據 |
|
GSM 短信 |
支持短信報警 |
|
ModBus-RTU 從站接 口 |
支持外部設備通過 ModBus-RTU 協議問 詢監控主機中的數據 |
|
數據采集通信接口 |
從 RS485 接口 |
能夠采集 1-32 臺 485 接口的變送器的數 據，最長通信距離≥1500 米 |
|
點陣 LED 屏顯示 接口 |
LED 屏顯示接口 |
支持最大點陣數 1024*256 的單色 LED 顯 示屏 |
|
1 路直流電壓采集 |
采集量程 0-100V |
采集精度±0.1V，輸入阻抗≥100K 監控主機可設置轉換系數 |
|
3 路 4-20mA 電流 信號采集 |
4-20mA 電流信號采集 |
采集分辨率 3000 輸入阻抗≤120 歐 監控主機可設置轉換系數 |
|
1 路水浸檢測信號 |
可進行漏水檢測 |
標配漏水電極，用戶也可選漏水繩，最長 可達 30 米 |
|
4 路開關量信號輸 入 |
可檢測干接點通斷狀態 |
外接無源干接點，響應時間≤0.2S |
|
2 路繼電器輸出 |
繼電器干接點輸出 |
繼電器容量：250VAC/30VDC 5A 本繼電器可關聯到任意通道的上下限，用 作報警或自動控制。 |
|
1 路翻斗式雨量計 脈沖信號輸入 |
采集磁開關脈沖信號進 行雨量計量 |
默認脈沖當量：0.2mm 可上傳瞬時雨量（最近一分鐘）、當前雨 量（本日 00:00 至當前）、昨日雨量（昨 日 00:00-24:00）及永久累計雨量值 （默認采用第四路開關量作為雨量計輸 入） |
|
數據上傳間隔 |
1s~10000s |
數據上傳間隔 1s~10000s 可設 |
|
內置存儲容量 |
52 萬條 |
內置存儲，最多可存儲 52 萬條 |
|
供電 |
外部電源供電 |
供電電壓 10-30V DC |

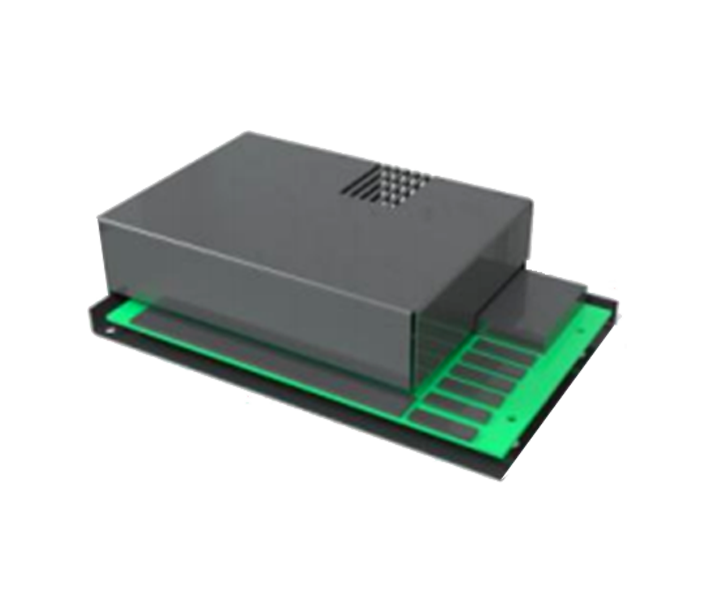

2.1.2 氣象監控主機(標準版)
氣象站套餐，1 路風速，1 路風向，4 路土壤溫度+水分，4 路土壤 電導率+PH，1 路空氣溫濕度，1 路噪聲，1 路二氧化碳，1 路大氣壓力，1 路光照，1 路雨雪狀態，1 路紫外線，1 路總輻射，1 路一氧化碳，1 路臭氧，1 路二氧化氮，1 路二氧化硫，1 路硫化氫，1 路氧氣，1 路負氧離子），土壤氮磷鉀，1 路雨量采集（總雨量+瞬時雨量+日雨量+當前雨量），2 路繼電器輸出（選配）； 可選擇監測要素，出廠時會配置好，用戶無需配置，只需要按照說明接線?？勺鎏柲芎褪须婋p供電。最多可接入8臺我司RS485型設備。
2.1.3 雨量設備選型對比
|
名稱 |
全不銹鋼雨量計 |
翻斗式雨量計 |
翻斗式雨量計 |
不銹鋼雨量傳感器 |
雙翻斗雨量傳感器 |
全不銹鋼雨量計（旗艦版） |
|
型號 |
RS-YL*-*-5 |
RS-YL*-*-4-* |
RS-YL*-*-2 |
RS-YL*-*-6 |
RS-YL*-*-6*-* |
RS-YL-*-7 |
外觀
（含高度） |
 |
 |
 |
 |
 |
 |
|
承雨口材質 |
全不銹鋼材質 |
304不銹鋼材質 |
ABS一體式 |
304不銹鋼材質 |
全不銹鋼材質 |
全不銹鋼材質 |
|
雨量芯 |
 |
 |
 |
 |
 |
 |
|
雨量計筒直徑 |
Φ200mm |
|
|
分辨率 |
0.2mm/0.5mm（可選） |
0.2mm/0.1mm |
0.1mm/0.2mm/0.5mm |
|
刃口銳角 |
40°～45° |
|
|
輸出方式 |
485型、4~20mA/0~2V/0~5V/0~10V、脈沖型 |
|
存儲環境 |
儲存溫度：-40～125°C 儲存濕度：＜80%（無凝結） |
|
|
工作環境 |
工作溫度：0～55℃ 工作濕度：<95%(40℃) |
|
|
雨強范圍 |
0mm～4mm/min（允許通過最大雨強 8mm/min） |
|
|
測量精度 |
≤±4% |
≤±3% |
±0.32mm（室內人工降水、以儀器自身排水量為準） |
≤±3% |
≤±3% |
≤±3% |
|
供電范圍 |
RS485/模擬量：4.5~30V； 脈沖型：承受電壓≤100V;承受電流≤0.5A |
|
|
符合國標 |
GB/T 21978.2－2014《降水量觀測要求》 |
三、 平臺介紹
3.1 雨量監測站平臺概述
綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
3.2 功能介紹
3.2.1 數據實時監控
平臺支持實時查看所測環境的水質環境數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

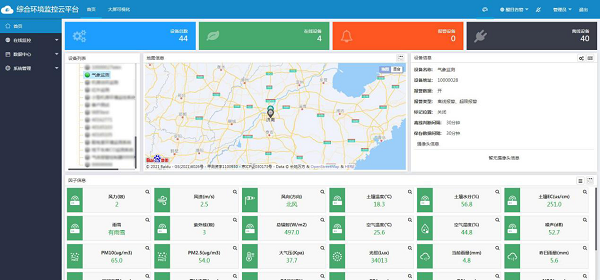

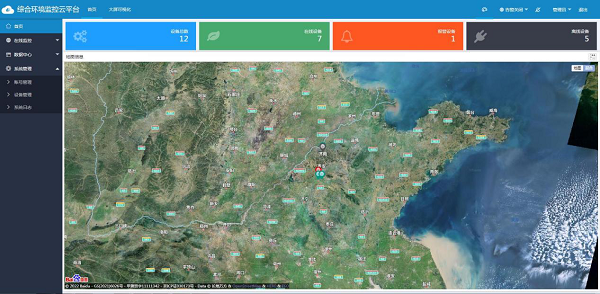

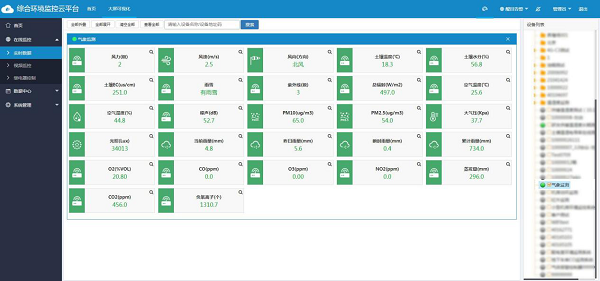

【首頁數據展示】
【列表展示】
3.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
3.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

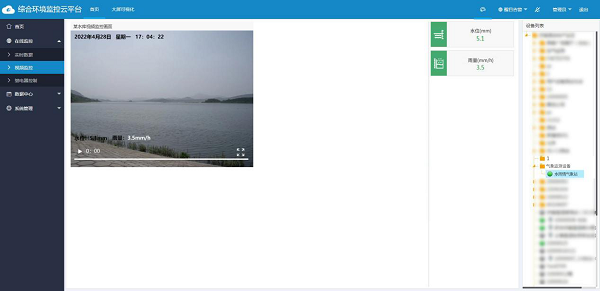

3.2.4 視頻監控
全面性的監管，實現數字監測周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
3.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

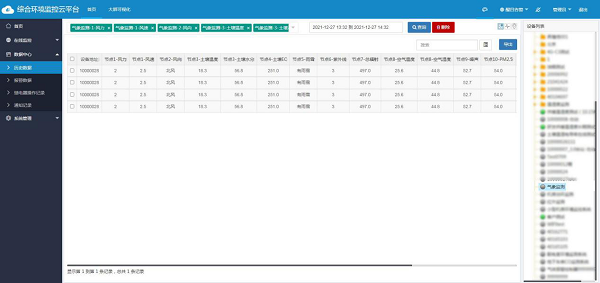

【歷史數據列表查看】

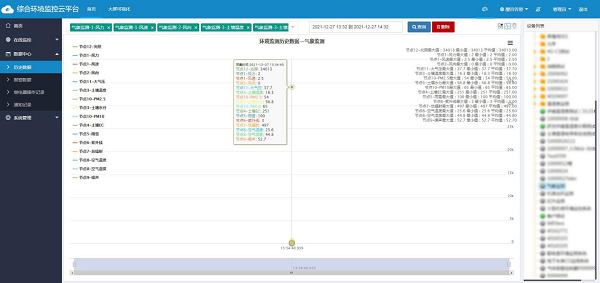

【歷史數據曲線查看】

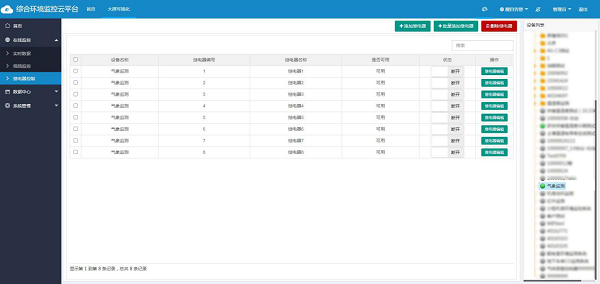

3.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。

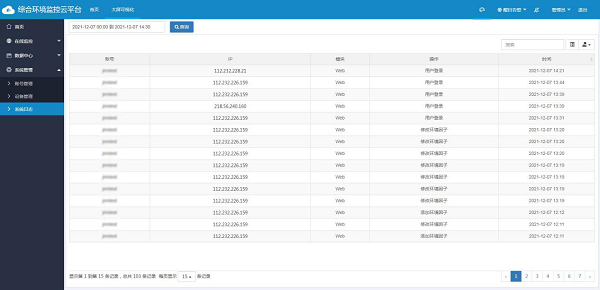

3.2.7 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
3.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。

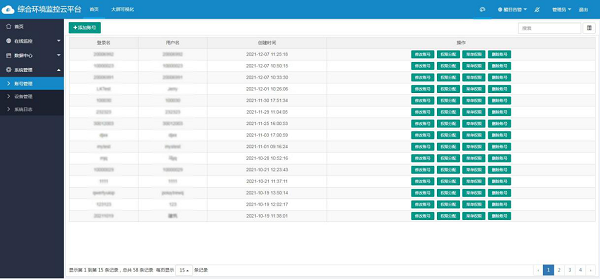

【賬號管理】

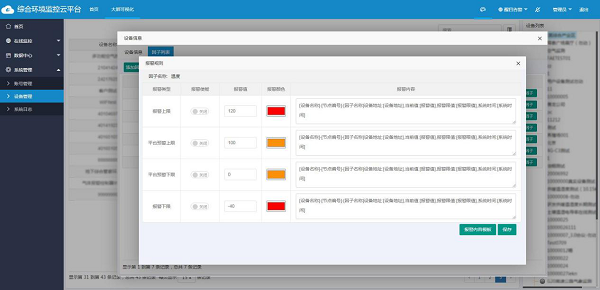

3.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |

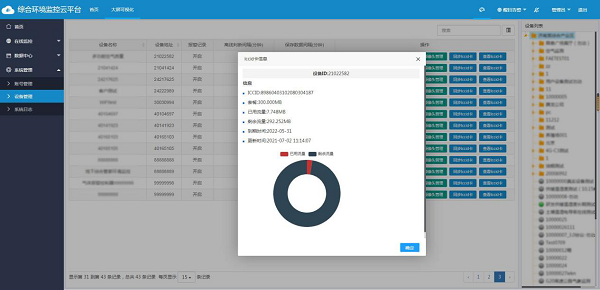

3.2.10 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

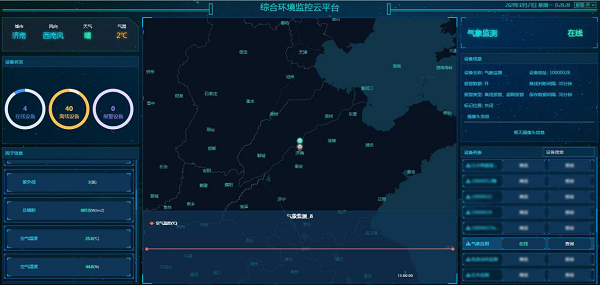

3.2.11 大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現各要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。

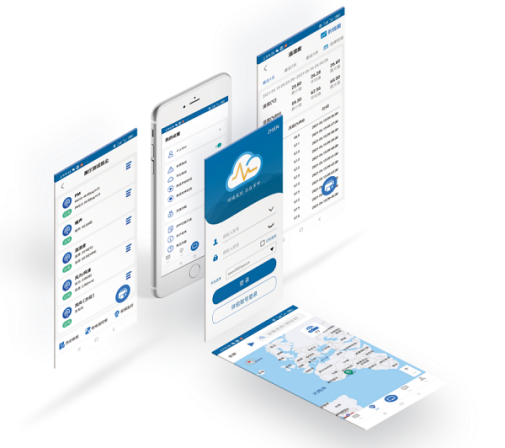

3.2.12 移動端APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測。可以通過賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
3.2.13二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
3.2.14 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
