第一章 項目概述
1.1 項目背景
降雨是觸發突發性地質災害的主要因素，從地理因素看，我國是一個多山的國家，山丘區面積約占全國陸地面積的三分之二。我國主要位于東亞季風區，暴雨分布范圍廣;季風氣候也決定了我國降雨再年內分布不均，汛期高度集中。目前，國內不少水文站監測水位及降雨量仍采用人工方式，該方式不但存在數據測量不準確、時效性不強，甚至還存在測量人員的安全問題。
因此，有效解決小流域內防災對象的監測不到位、通信缺保障、預警不精準、信息傳不快等問題成為當前洪澇災害防御能力提升的主要目標。為進一步提高防汛抗洪決策的有效性和可靠性，國家提出建設“數字水利”的目標，全面實施水雨情遠程實時監測系統建設，及時對可能或者正在發生的汛情、險情、災情進行動態監視，以便隨時了解現場情況，采取相應的預防和補救措施，促使防汛救災工作逐步從被動抗洪向主動防汛轉變。
山東仁科基于此背景，自主研發提出水雨情在線監測預警系統解決方案，利用智能水情雨情監測傳感器設備，結合適配的信號傳輸方式，致力于解決典型的水雨情監測不到位、預警傳遞“最后一公里”受阻等問題，保障人民群眾的生命財產安全。
1.2 建設難點
水雨情監測是水利工程和氣象學中的一項重要任務，它涉及到對降雨、水位、流量等關鍵信息的實時觀測和分析。然而，在實際操作中，水雨情監測面臨著諸多難點，這些難點不僅會影響監測的準確性和時效性，也增加水利工程和氣象預報的風險。
■ 雨水情監測針對性不強，存在局地暴雨測不準、防災對象上游水位測不到的情況；
■ 通信保障率不高，公網通信中斷后，災區變“盲區”；
■ 預警對象不精準、覆蓋不全，對流動人口缺乏有效預警手段；
■ 信息傳遞不快，“最后一公里”傳遞效率低，很難跑贏災害。
■ 此外，還存在跨區域之間的信息共享和協同不夠，會影響監測預警系統整體效能等諸多難題。
1.3 建設目標
在研發設計水雨情在線監測預警系統的時候，我們應該總結前人開發的經驗，結合最新自控和軟硬件技術，建設以信息化為基礎，無縫隙、精準化、可視化、智慧型現代水雨情監測預報預警體系，打造現代公共水雨情監測服務體系，完成實現水雨情集中分布式監控和智能化預警的目標，保證系統的高穩定性、高可靠性、高安全性。
具體目標如下：
■ 實現對水雨情信息進行實時性采集，以及水位和雨量報警通知，保障系統信息的高效性、及時性、準確性、充分性；
■ 所有觀測點數據通過無線網絡直接傳輸至云平臺，在云平臺可視化界面中直觀顯示各測點水雨情信息及設備狀態；在發現異常時，系統可自動發出報警信號，如：系統彈出信息、發出聲音提示，向相關部門指定人員發出報警短息通知等；
■ 系統開發堅持先進、實用、穩定可靠的原則，并具備良好擴展性、兼容性和開放性，為系統后期擴展升級、向其他相關平臺系統提供數據共享服務提供規范性接口；

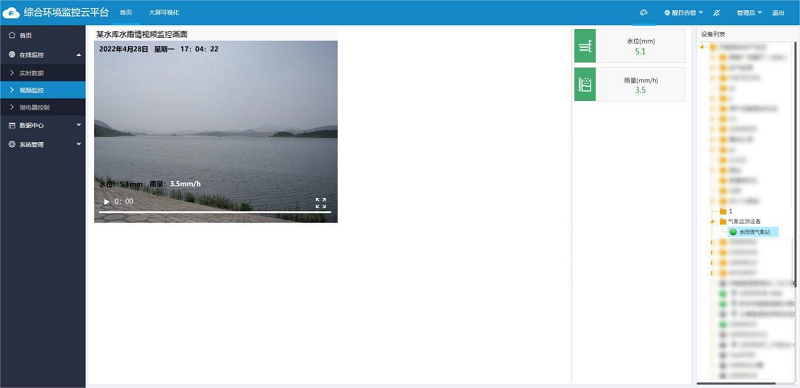

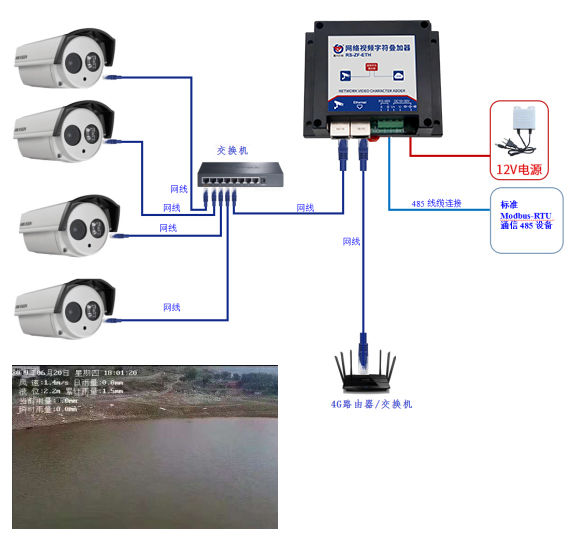

■ 系統可以接入視頻攝像頭，可實時監測現場視頻畫面；
■ 在滿足水雨情環境監測系統功能及性能要求的前提下，盡量降低系統建設成本，并不斷升級和改進軟硬件產品，針對各大環境監控系統都有對應的產品和方案。以“為客戶提供最高性價比的方案”為設計目標來進行方案設計，綜合客戶需求以及擴展性要求，選擇最合適的產品，降低系統造價，為客戶節約項目成本；
■ 方案在設計過程中根據客戶需求、項目規模等等選擇合適的監控產品和技術方案實現，其采用的產品均滿足簡單、實用、易操作、易維護的特性，力爭使系統更容易使用和維護，降低客戶使用監控系統的管理和維護成本；
■ 本方案中控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業、標準和環保部頒布的技術規范。
1.4 設計依據
■ 《水位觀測標準》GB/T 50138-2010
■ 《水文儀器基本參數及通用技術條件》GB/T 15966-2007
■ 《水文自動測報系統設備通用技術條件》GB/T 27994-2011
■ 《水文自動測報系統通信電路設計規定》SL 199-1997
■ 《水文自動測報系統技術規范》SL 61-2015
■ 《水文自動測報系統設備基本技術條件》SL/T 102-1995
■ 《水情自動測報系統運行維護規程》DL/T 1014-2006
■ 《水情自動測報系統技術條件》DL/T 1085-2008
■ 《水文儀器及水利水文自動化系統型號命名方法》SL108-2006
■ 《水利系統通信業務導則》SL 292-2004
■ 《水位測量?jī)x器通用技術條件》GB/T 27993-2011
第二章 項目介紹
2.1 水雨情在線監測預警系統介紹

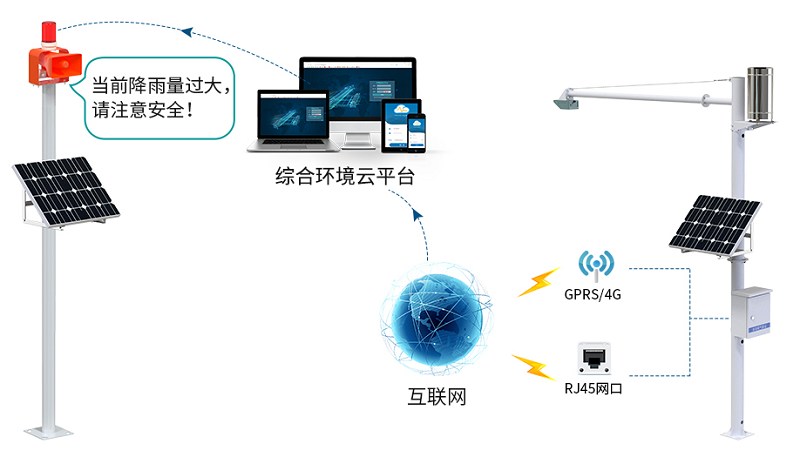

水雨情在線監測預警系統是基于物聯網的“自動感知、可靠傳輸、智能應用”業務模式，建設統一數據采集平臺，綜合地理信息系統(GIS)技術、云計算技術、人工智能技術、無線傳輸技術而設計的一款智能水雨情監測預警系統。系統采用無線傳輸方式上傳云端平臺，輕松實現全天候自動遠程監測，能夠完整的記錄各場所數據的動態變化過程，實現水雨情的信息化管理。
該系統由水雨情實時監測系統、水雨情智能預警系統以及綜合環境監控云平臺組成。通過各種專業水雨情監測設備（雷達流量計/液位計、雨量計、水質監測傳感器）對監測區域內水位、流量、降雨量、水質等要素及現場圖像視頻進行全天候采集，以4G/RJ45網口無線傳輸?shù)姆绞綄?shù)據實時輸送至環境監控云平臺，進行統一分析和處理。平臺具有自動水雨情監測、實時數據顯示、實時圖像顯示、智能遠程告警、數據分析存儲等功能，能夠幫助管理人員及時掌握該區域水雨情狀況，從而及時做出管理決策；同時對監測數據進行分析判定，向附近的入戶報警器和一體化預警廣播發送預警信息，不僅解決了當前人工巡檢方式無法實現24小時不間斷監控的問題，而且可以為防汛工作人員提供實時直觀的水雨情信息以及恰當?shù)念A(yù)警分析支持手段。
本系統施工部署非常簡便，細節考慮周到，擴容方便。所有的傳感器設備都采用4G/RJ45網口無線傳輸方式上傳平臺，避免了敷設線路的麻煩；監控管理平臺也 非常人性化，界面友好、操作簡單、功能全面。實現了即插即用系統集成擴容的平滑過渡，這樣需求方可以根據自身的需求和投資預算進行項目的投資，不會造成重復投資浪費。

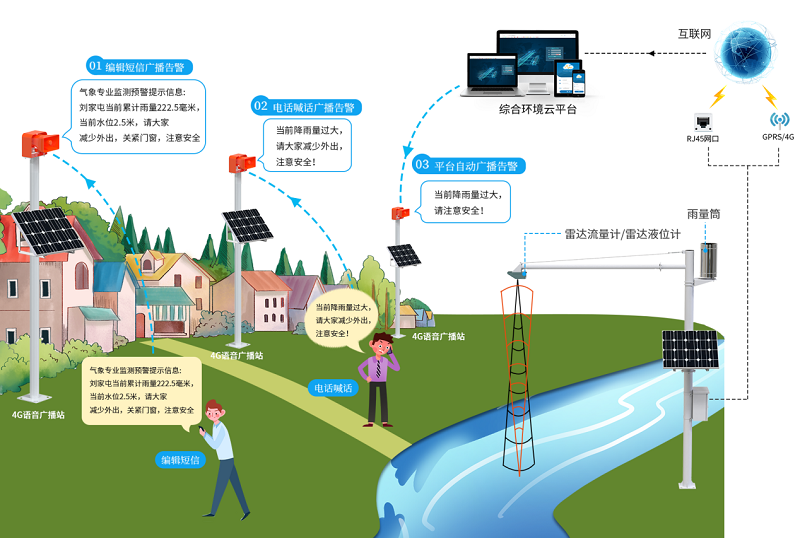

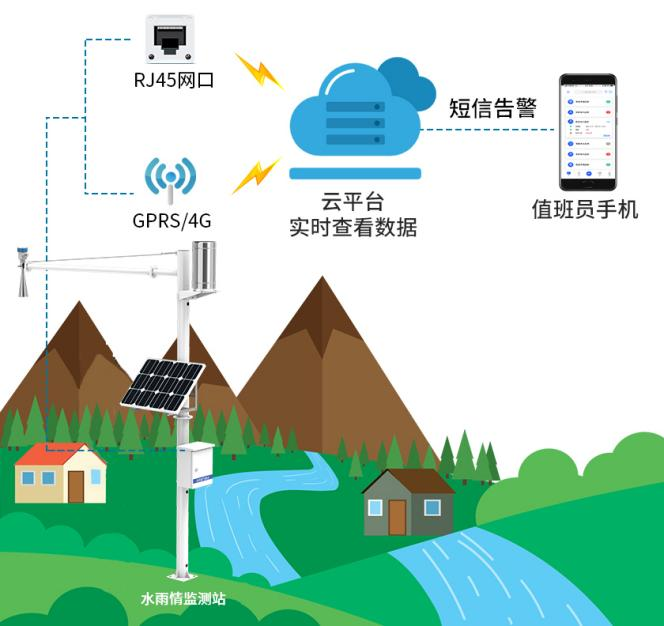

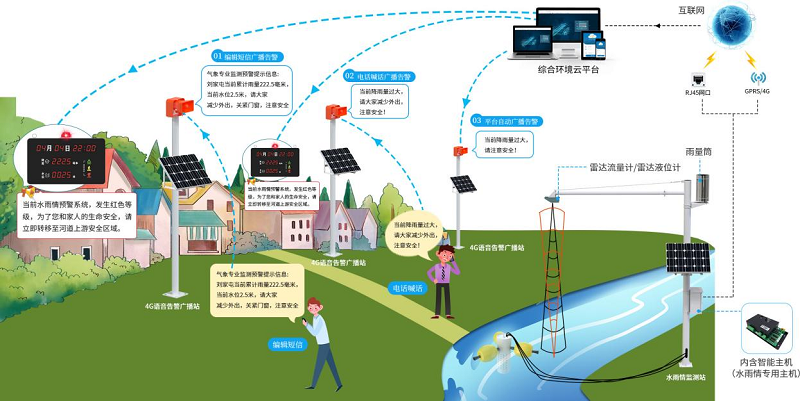

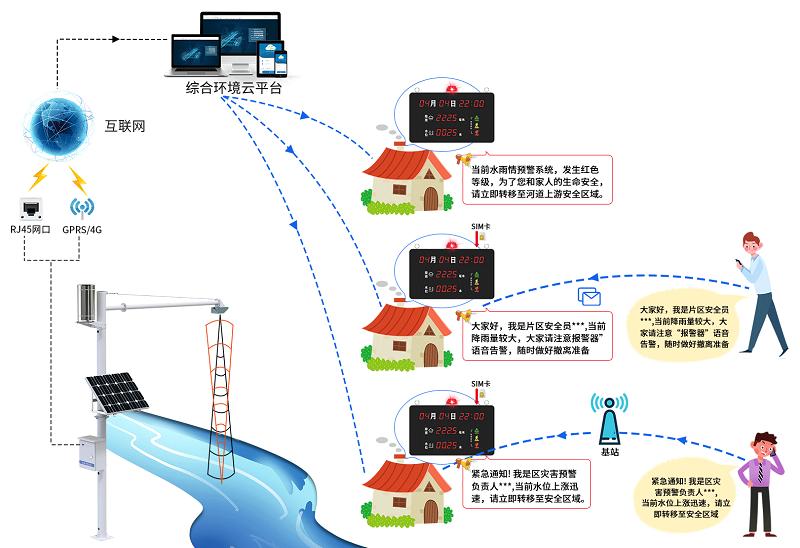

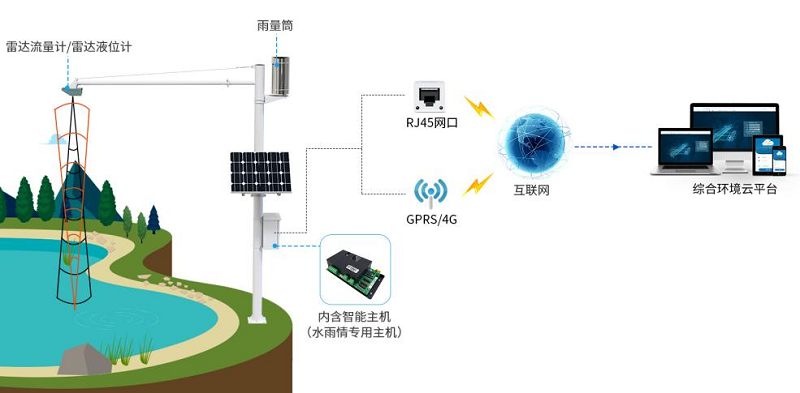

2.2 水雨情在線監測預警系統拓?fù)鋱D
2.3 水雨情在線監測預警系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ 專業傳感器，精準監測
系統均采用高精度傳感器，測量范圍廣，準確度高，確保產品優異的可靠性、高精度和互換性。

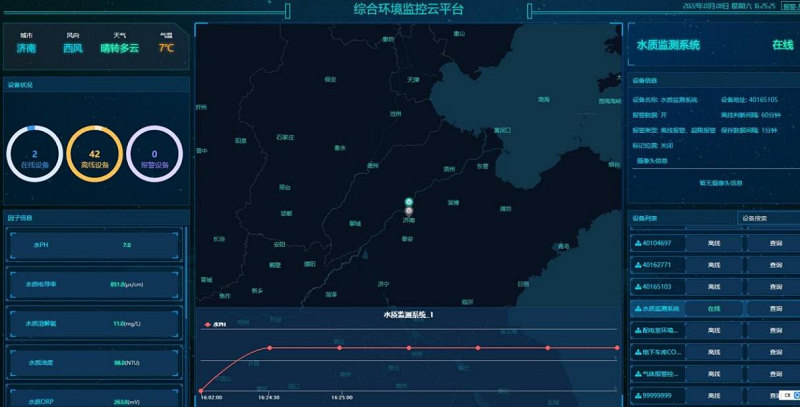

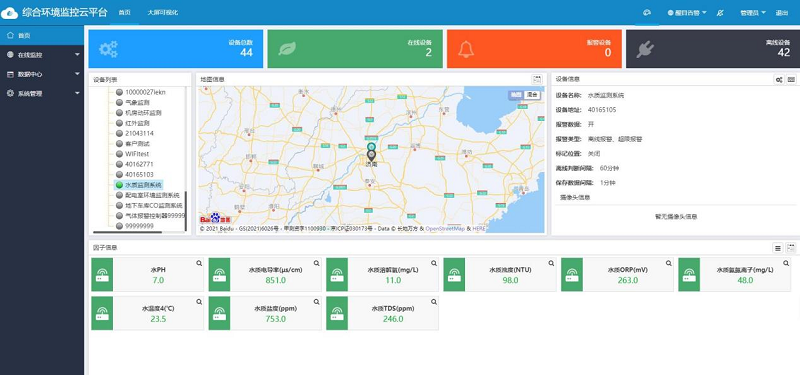

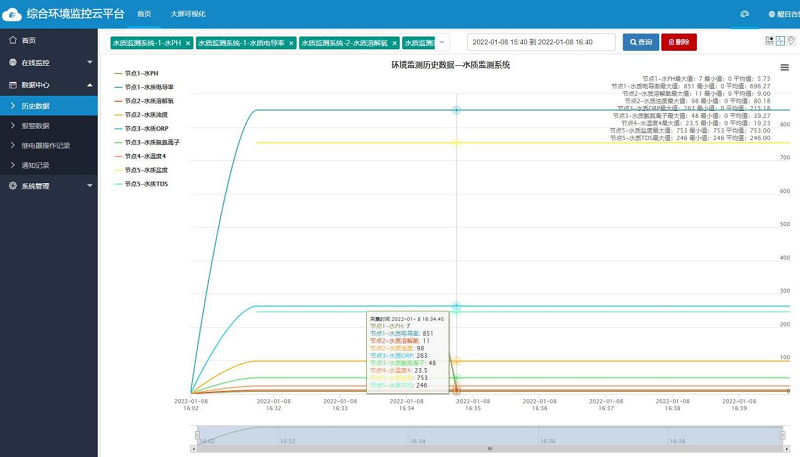

■ 提供免費云平臺，功能強大

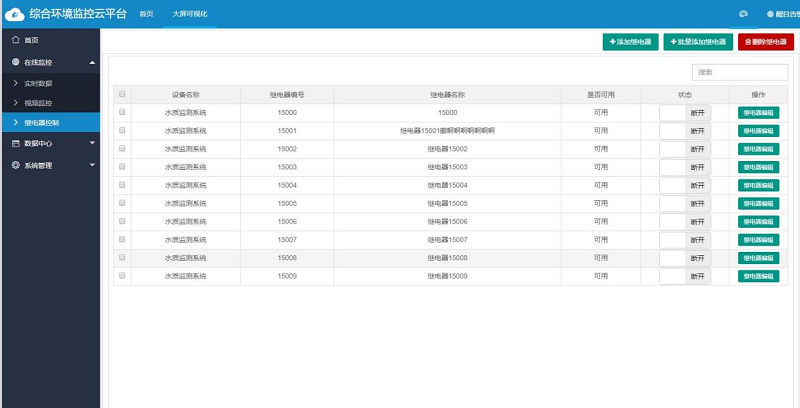

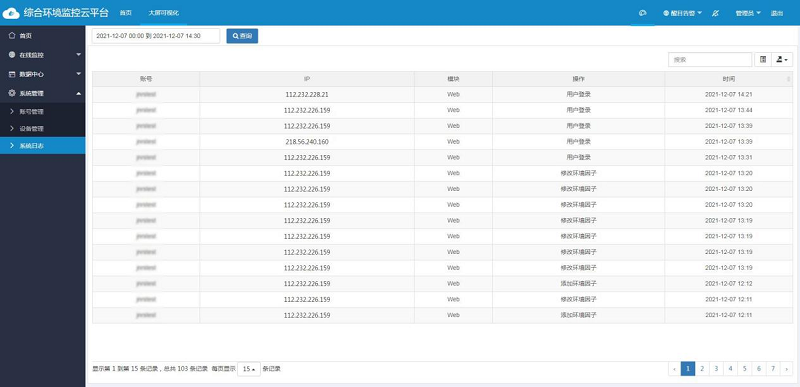

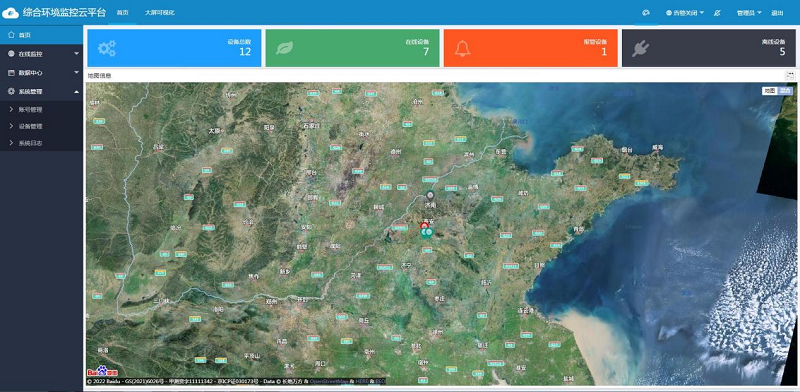

平臺采用B/S架構，維護和升級方式簡單，最少支持1000個采集設備的監控和管理，采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。具備多級別告警方式，支持語音、短信、郵件和現場聲光報警方式。云平臺自動收集水雨情監測站上傳的監測數據，通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。
■ 布線簡潔，容易維護

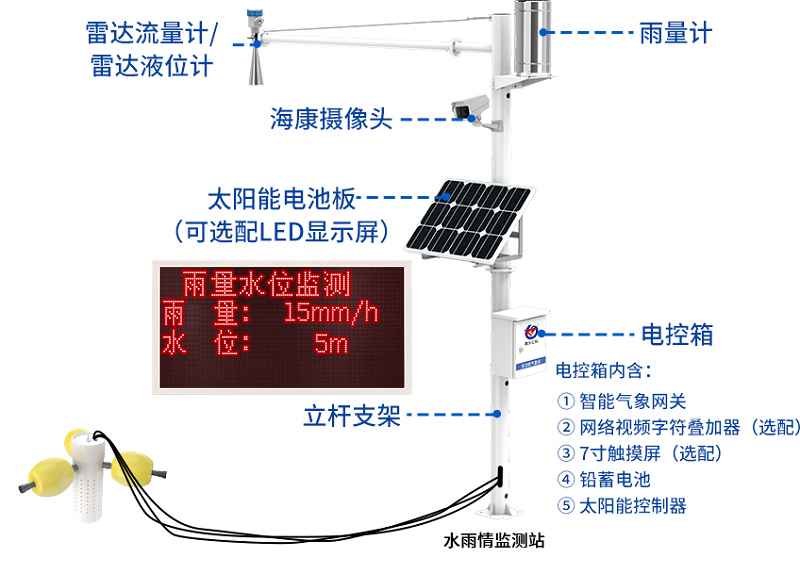

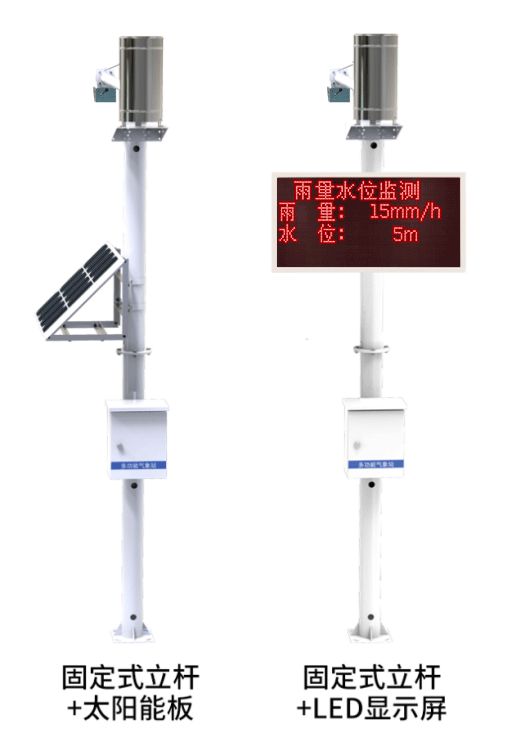

整個系統集軟硬件一體化設計，高度集成，使用壽命長。水雨情監測站中的傳感器設備設有獨立線標，根據線標一一對插，安裝省時省力。設備之間相互獨立通信，若設備故障，可快速判斷，無需爬高、無需大范圍拆卸。
■ 一體多能，按需配置
水雨情在線監測預警系統配置雷達流量計/液位計、雨量計以及諸多水質傳感器設備，可實時監測水位、流量、總雨量、瞬時雨量、日雨量、當前雨量、水質等多種要素，用戶可根據自己的實際需求進行搭配使用。
■ 跨區域統一管理
通過設立統一監控管理站，對分布在不同區域的多個設備和信息進行全數字化集中監控管理，滿足現代化水雨情環境監測站點統一監管需要。
■ 多種管理方式

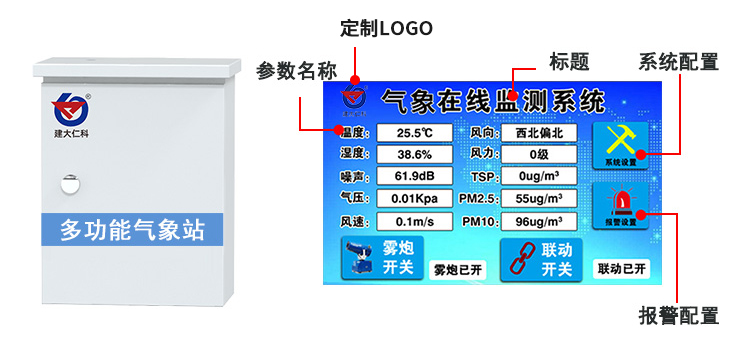

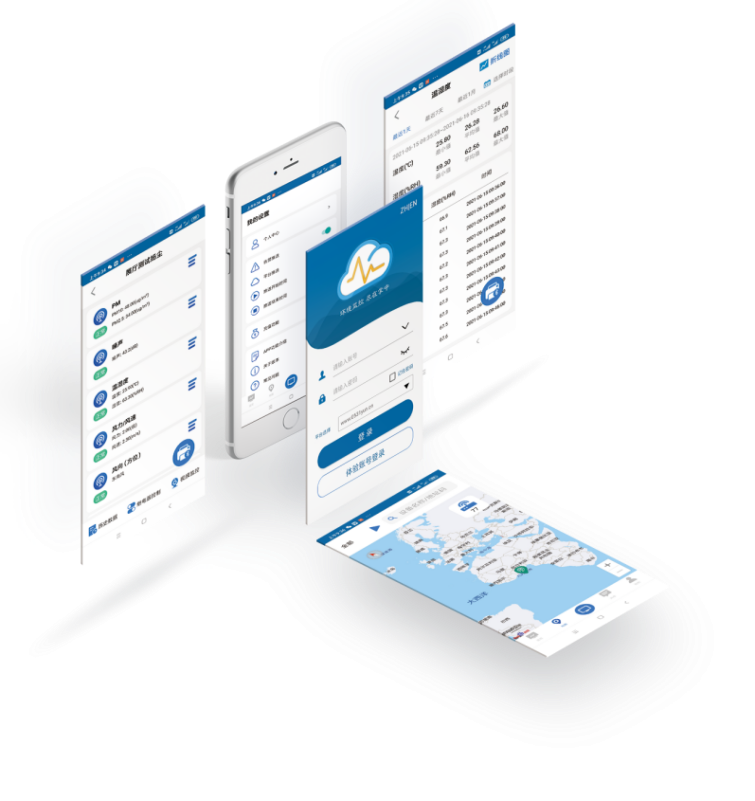

系統支持Web端、移動端多種管控方式。也可以通過現場監測站內置7寸電容觸摸屏，配置參數。
■ 具有豐富的自動告警方式

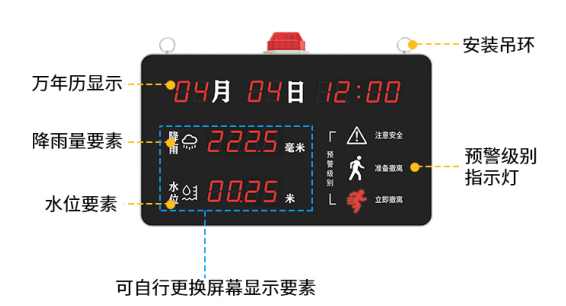

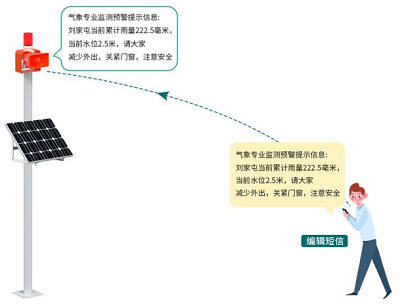

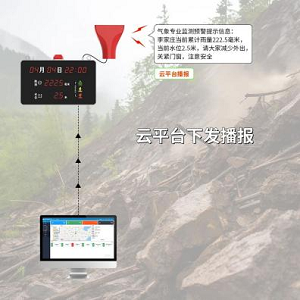

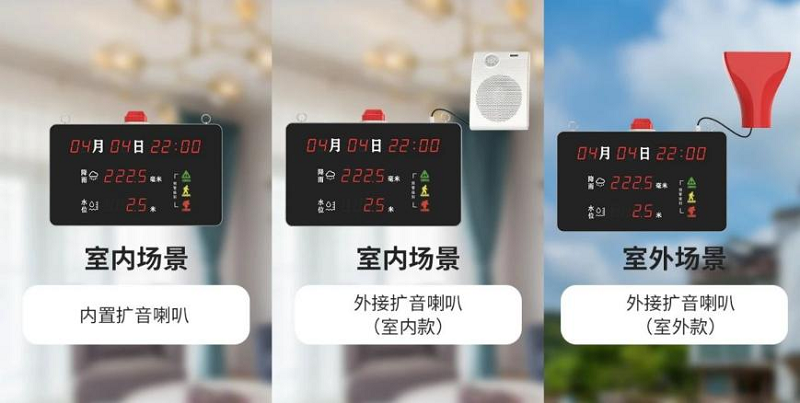

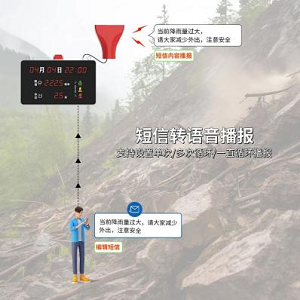

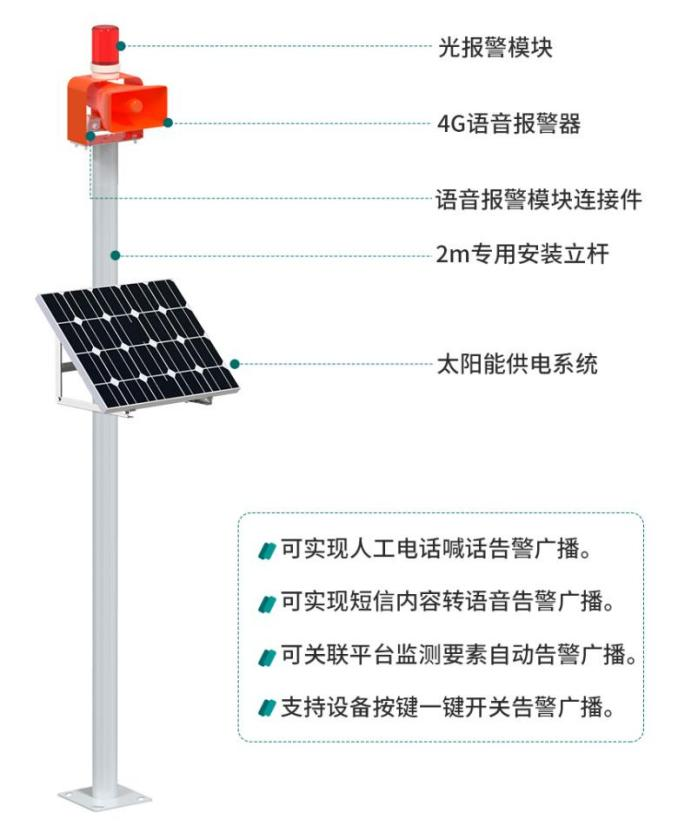

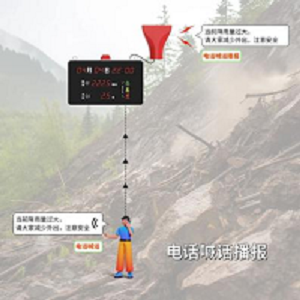

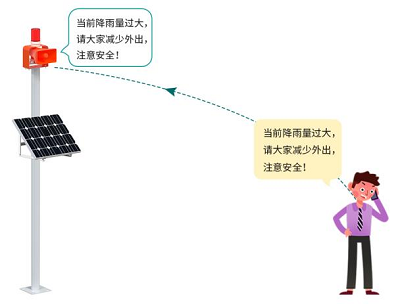

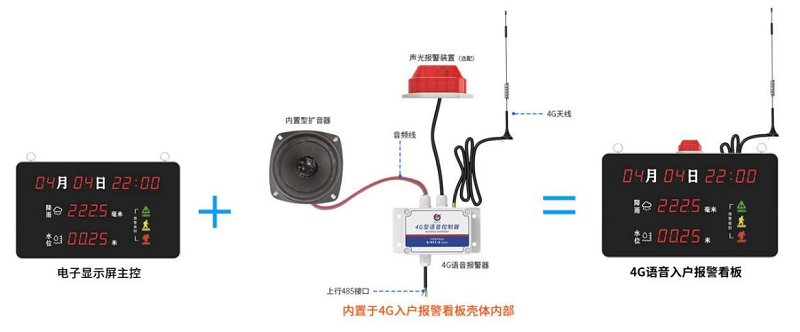

系統支持電話、短信、郵件，入戶式播報、戶外語音廣播等告警方式，并具有多種告警方式可以選擇，滿足絕大多數用戶的需求。并且可靈活設置報告數據的間隔，減少系統正常時發送的普通數據，而在異常發生時可以及時將報警事件通知到監控中，從而保證了系統報警的實時性和可靠性。
■ 軟硬件產品集成度高
系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效的新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
■ 支持定制
我司在設計方案時從客戶使用的角度出發，集成了很多比較實用的功能，也可根據客戶需求定制方案，做到在應用和維護盡可能方便省心。
第三章 水雨情實時監測系統
山東仁科水雨情實時監測系統主要由主要由雷達流量計/雷達液位計、翻斗式雨量計、水質監測傳感器、防水電控箱（智能水雨情主板+7寸觸摸屏（選配）+視頻字符疊加器（選配））、供電系統、攝像頭以及立桿支架組成。
系統綜合利用采集控制技術、計算機軟件技術、遠程通訊技術等，通過在監測現場部署水雨情數據采集終端設備，能夠24h連續采集流量、液位、降雨量、水質等多種要素，多種測量要素可自由搭配。搭配后端綜合環境監控云平臺，實現數據智能化采集和一體化上傳，并通過各種報警方式及時發布告警信息，完全實現監測現場無人值守。搭配太陽能電池板和蓄電池，支持市電與太陽能雙供電，用于野外測量，解決供電問題，能夠保證在野外惡劣的氣象環境下常年不間斷工作，為居民居住環境安全提供綜合全面的保障。
3.1 流量液位監測
3.1.1 雷達流量計
我司自主研發的雷達流量計（型號：RS-RAD-N01-3），可配合本公司水雨情立桿、主機使用。采用485通信，標準 ModBus-RTU 通信協議，最遠通信距離2000 m，主要應用于水渠、河流等需要流量監測的場合。
3.1.1.1 功能特點
■ 非接觸式測量，免受泥沙影響以及維護簡單；
■ 可檢測水流速度、水位高度、水量以及流量；
■ 485通信，標準 ModBus-RTU 通信協議；
■ 10-30V直流寬電壓供電；
■ 防水設計可用于室外。
3.1.1.2 技術參數
|
名稱 |
參數 |
雷達流量計
型號：RS-RAD-N01-3
 |
供電：DC 10-30V |
|
最大功耗：1.3W |
|
工作溫度：40℃~+80℃，0%RH~95%RH（非結露） |
|
測速發射頻率：24.00~24.25GHz |
|
測速范圍：0.1 ~20m/s |
|
測速精度：±2% |
|
速度分辨率：0.01m/s |
|
測距發射頻率：76GHz~81GHz |
|
測距范圍：0.1 ~ 65m（僅測量水位時最大量程） |
|
測距精度：±1mm |
|
測距分辨率：1mm |
|
使用高度：0~5m |

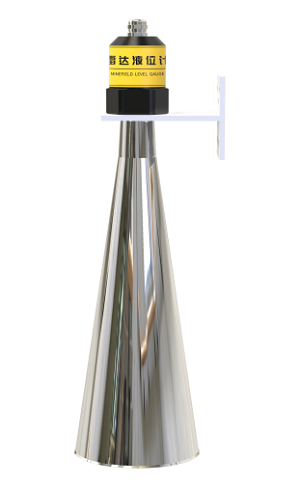

3.1.2 雷達液位計
雷達水位計（型號：RS-RAD-N01-1），是指工作在76-81GHz的調頻連續波(FMCW)雷達產品。產品最大量程可以達到70m, 盲區在10 cm以內。由于它工作頻率更高，帶寬更大，測量精度更高。產品提供支架的固定方式，配合本公司水雨情立桿、主機使用。
3.1.2.1 測量原理
雷達液位計天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接受和處理,傳輸信號經電子信息處理單元自動轉換成液位信號（因?yàn)槲⒉▊鬏斔俣葮O快,電磁信號到達目標并經反射返回接收器這一過程幾乎是瞬間完成的）。
3.1.2.2 功能特點
■ 基于自研的 CMOS 毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區；
■ 工作帶寬大，使產品擁有更高的測量分辨率與測量精度；
■ 最窄 6°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷；
■ 一體化透鏡設計，體積精巧，便于安裝；
■ 功耗低，壽命時間長。
3.1.2.3 技術參數
|
|
參數 |
雷達液位計
型號：RS-RAD-N01-1
 |
供電：DC10-30V |
|
最大功耗：0.2W |
|
發射頻率：76GHz~81GHz |
|
測量范圍：0.1 m ~65m |
|
測量精度：±1mm |
|
波束角：6° |
|
變送器元件耐溫及濕度：-40℃~+80℃，0%RH~95%RH （非結露） |
|
通訊協議：RS485輸出 |
|
防護等級：IP67 |
3.2 雨量監測
翻斗式雨量計（型號：RS-YL-N01-4）是一種水文、氣象儀器，用于測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以滿足信息傳輸、處理、記錄和顯示等需要。

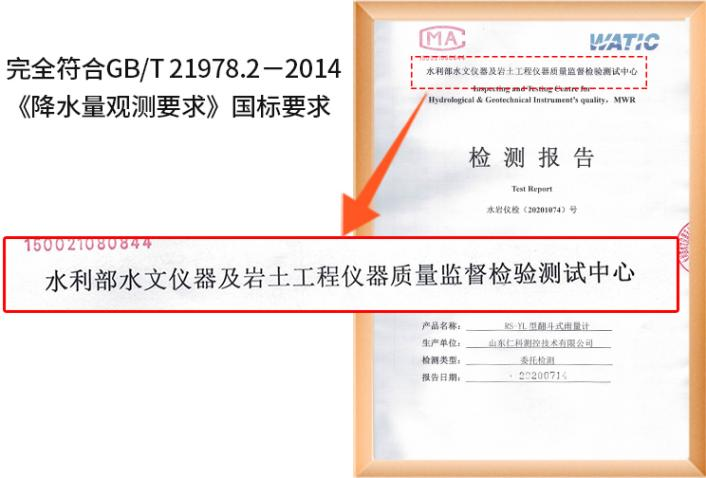

本儀器為降水量測量一次儀表，其性能符合國家標準 GB/T 21978.2－2014《降水量觀測要求》要求。其中核心部件翻斗采用了三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。脈沖轉485信號輸出，可直接讀取降雨量，無需二次計算，簡單方便。
3.2.1 測量原理
雨水從最上端的承雨口進入承水器，落入引水漏斗，經漏斗口流入翻斗，當積水量達到一定高度時，翻斗失去平衡翻倒；將水倒出，隨著降雨持續，將使翻斗左右翻轉，接觸開關將翻斗翻轉次數變成電信號，送到記錄器，在累積計數器和自記鐘上讀出降水資料，如此往復即可將降雨過程測量下來。
翻斗式雨量計的感應原件為干簧管,也叫磁簧開關,內部是由兩片未導通的磁簧片密封在玻璃管內,當感應到外部磁場通過時,兩片磁簧片會吸合導通電路。翻斗式雨量計翻斗上裝有恒磁鋼,干簧管支架上裝有干簧管,儀器出廠時磁鋼與干簧管均已調整在合適的耦合距離上,使儀器輸出信號與翻斗翻轉次數有確定的比例關系。
3.2.2 功能特點
■ 翻斗式雨量計桶口口緣呈刃口狀，內徑尺寸Φ200mm，符合GB/T21978-2014國標的要求，可附帶水利部水文儀器及巖土工程儀器質量監督檢驗測試中心的檢測報告，能確保監測的精準度。
■ 采用一體化設計，可采集總雨量、瞬時雨量、日雨量、當前雨量四種要素，也可根據需求選配十要素型翻斗式雨量計（當天降雨量、瞬時降雨量、昨日降雨量、總降雨量、小時降雨量、上個小時降雨量、24h最大降雨量、24h最大降雨量時段、24h最小降雨量、24h最小降雨量時段）。
■ 翻斗式雨量計外殼采用不銹鋼材質，不懼老化，更適應野外惡劣環境。

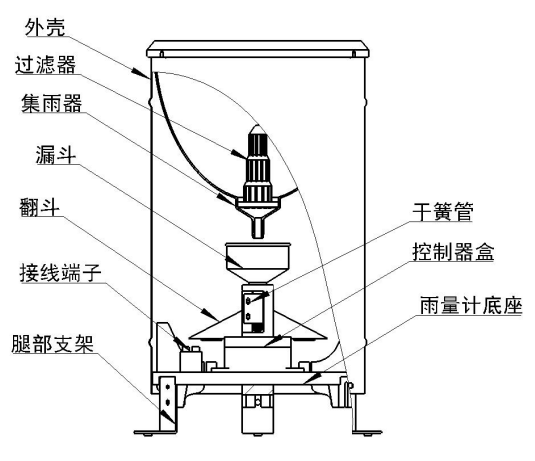

■ 本儀器由外殼、過濾器、集雨器、漏斗、翻斗、接線端子、腿部支架、干簧管、控制盒、雨量計底座等組成。其中，雨量計底座上安裝有翻斗軸、圓水平泡、干簧管支架和信號輸出端子。與其它翻斗式雨量計不同，我司設備的翻斗軸套為一體化定位結構，翻斗通過翻斗軸安裝在軸承中，出廠時內部結構裝配完成，不需要再進行內部結構的現場安裝，現場安裝更加方便。
■ 內部翻斗采用三維流線設計，使翻斗翻水更加流暢，且具有自滌灰塵容易清洗的功能。下垂式弧面導流尖，其造型美觀流暢，翻水性能更好。
■ 其翻斗部件支承系統制造精良，摩阻力矩小，因而翻斗部件翻轉靈敏，性能穩定，工作可靠。
■ 為防止樹葉等雜物阻塞雨量下流，翻斗式雨量計在漏斗處設計留有網孔，使滯水產生的誤差性小。
■ 產品采用沖壓加強筋設計，強度更大，不易變形，測量更精準。

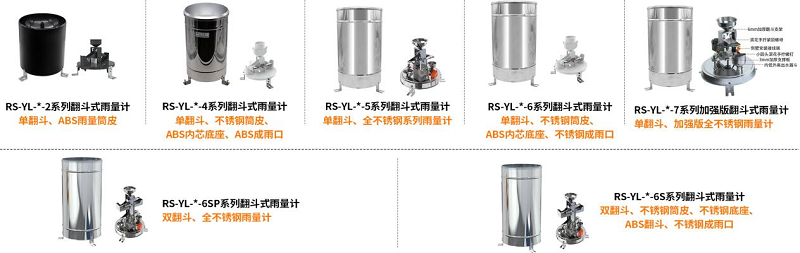

■ 我司雨量計設備類型齊全，且全系列均支持項目個性化定制，能夠滿足用戶多元化需求。
3.2.3 監測要素說明
翻斗式雨量計默認四雨量要素說明：
■ 瞬時雨量：以當前時刻為基準，往前1分鐘的雨量；
■ 日雨量：從昨日0時到昨日23點59分的雨量；
■ 當前雨量：從今日零時到當前時刻的雨量；
■ 累計雨量：從設備安裝好一直計量到當前時刻的雨。
注：以上斷電會清零
翻斗式雨量計升級版十要素說明：
■ 當天降雨量：從凌晨零點到現在的降雨量，雨量計斷電后不清0。
■ 瞬時降雨量：上位機發問詢指令，查詢兩次問詢間隔之間的降雨量。
■ 昨日降雨量：昨日24h內的降雨量，雨量計斷電后不清0。
■ 總降雨量：傳感器上電后的總降雨量，雨量計斷電后不清0。
■ 小時降雨量：以9點50分舉例子，小時降雨量是指09:00~09:50分的本小時時間段內的降雨量，雨量計斷電后清0。
■ 上個小時降雨量：以9點50分舉例子，上個小時降雨量是指08:00~09:00這個時間段內的降雨量，雨量計斷電后清0。
■ 24h最大降雨量：是指的從凌晨零點到現在的降雨量中，以整個小時為單位，單個小時的最大降雨量。
■ 24h最大降雨量時段：是指的從凌晨零點到現在的降雨量中，以整個小時為單位，最大降雨量對應的整個小時時間段。
■ 24h最小降雨量：是指的從凌晨零點到現在的降雨量中，以整個小時為單位，單個小時的最小降雨量。
■ 24h最小降雨量時段：是指的從凌晨零點到現在的降雨量中，以整個小時為單位，最小降雨量對應的整個小時時間段。
3.2.4 技術參數
|
名稱 |
參數 |
翻斗式雨量計
型號：RS-YL*-*-4-*
 |
供電范圍：4.5~30V |
|
最大功耗：0.24W |
|
雨量計筒直徑：Φ200mm |
|
信號輸出：RS485 |
|
分辨率：0.2mm/0.5mm（可選） |
|
刃口銳角：40°～45° |
|
工作溫度：0～+55℃ |
|
工作濕度：<95%（40℃） |
|
儲存溫度：-40～+125°C |
|
儲存濕度：＜80%（無凝結） |
|
測量誤差：≤±3% |
|
雨強范圍：0mm～4mm/min，允許通過最大雨強8mm/min |
3.3 水質監測

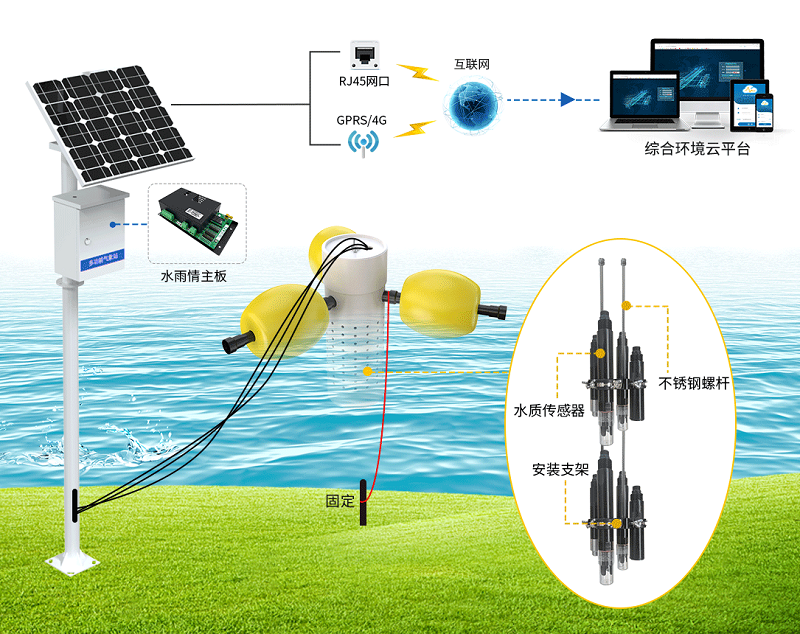

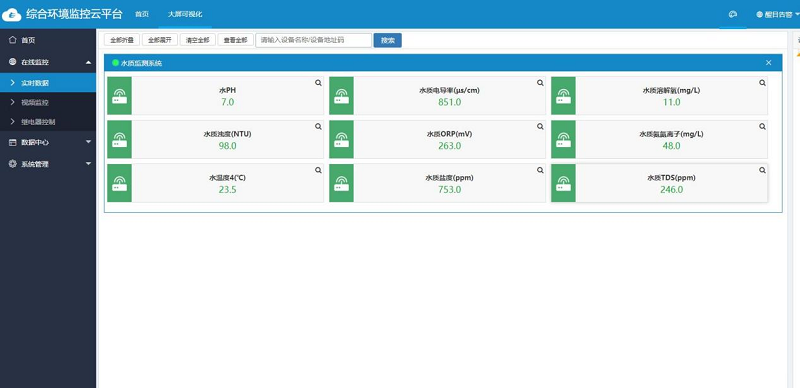

本系統中水質監測板塊以水質傳感器設備為核心，結合現代的信息控制與處理、人工智能、自動化、物聯網及多媒體等技術，主要監測區域內水體環境中污染物的種類、各類污染物的濃度及變化趨勢。包括對水質PH、電導率、溶解氧、氨氮、余氯、濁度、ORP、COD、懸浮物、葉綠素、藍綠藻、各離子（鈉離子、鉀離子、硝酸根離子、氯離子、鈣離子、銨離子、亞硝酸根離子、鎂離子）等參數進行實時監測，同時，將采集的數據無線傳輸?shù)狡脚_(tái)端，實現數據的遠程查看和設備的遠程管理，并對區域內水質變化趨勢進行有效的預測預警、智能處理，也可以根據實時水質參數之間的關聯組合表現水質的綜合指數，為決策人員提供大量客觀詳實的有效數據和判斷依據，從而達到水環境保護、水污染控制以及維護水環境健康等重要作用。
3.3.1 水質PH監測
監測意義：PH值是水質的重要指標之一，不僅直接影響魚類的生理活動，而且還通過改變水體環境中其他理化理化及生物因子間接作用于魚類。水中PH值是隨所水域的溫度變化而實時變化的，而水域溫度是隨氣象變化而變化的，所以測量水域中PH須使用帶自動溫補的電極變送器。
監測內容：針對水質PH、溫度的連續監測實時告警。
監測效果：通過水質PH變送器對水體中PH數值以及水溫進行實時監測，針對不同的使用環境，我們有常規復合電極、平面脫硫電極、電鍍電極、銻電極等不同類型供用戶自行選擇。變送器通過RS485智能接口及通訊協議接入采集器，然后通過4G/RJ45網口將數據無線上傳至環境監控云平臺。當任一水域中PH、溫度值超過設置的上下閾值時，系統自動觸發短信、語音、郵件告警，通知管理人員緊急處理。
|
設備 |
技術參數 |
水質PH變送器
型號：RS-PH-N01-3
 |
直流供電（默認）：DC 7~30V |
|
最大功耗：0.3W |
|
通信接口：RS485；標準的ModBus-RTU協議 |
|
通信波特率：默認4800（1200、2400、4800、9600、19200、38400、57600、115200可設） |
|
PH測量 |
范圍：0~14.00PH |
|
分辨率：0.01PH |
|
誤差：±0.15PH |
|
重復性誤差：±0.02PH |
|
溫度測量 |
0~+60℃ |
|
分辨率：0.1℃ |
|
誤差：±0.5℃ |
|
變送器元件耐溫：0~+80℃ |
|
耐壓：0.6MPa |
|
線長：默認5m（其余長度可定制） |
|
電極使用周期：6-12個月 |
|
防護等級：IP68 |
3.3.2 水質電導率監測
監測意義：通過測量水域的電導率來判斷水質的好壞。電導率是指單位長度內的電流通過單位橫截面積所需的電壓降。它與水域中的溶解性固體、液體和氣體的含量有關，一般來說，水域的導電率越高，說明其中溶解性固體、液體和氣體的含量越高，水質越差。
監測內容：用于水溶液中電導率（EC）值的連續監測與實時告警。
監測效果：通過水質EC變送器對電導率、溫度、鹽度、TDS進行實現監測，針對不同的使用環境，有沉入式安裝與管道安裝兩種不同的安裝方式。變送器通過RS485智能接口及通訊協議接入采集器，由4G/RJ45網口將數據無線上傳至環境監控云平臺進行實時監測。當任一水域中電導率、溫度、鹽度、TDS值超過設置的上下閾值時，系統自動觸發短信、語音、郵件告警，通知管理人員緊急處理。
監測功能：水質電導率變送器是測量溶液電導率值的設備,具有自動溫度補償功能，可將當前溫度電導率補償?shù)街付囟取?/span>
|
設備 |
技術參數 |
一體式EC變送器
型號：RS-EC-N01-3
|
直流供電（默認）：DC 10~30V |
|
最大功耗：0.4W |
|
信號輸出：RS485，標準的ModBus-RTU協議 |
|
通信波特率：默認4800（1200、2400、4800、9600、19200、38400、57600、115200可設） |
|
電導率 |
測量范圍 |
電極常數K=1：1 ~ 2000μs/cm
分辨率：0.1μs/cm |
電極常數K=10：10 ~ 20000μs/cm
分辨率：1μs/cm |
|
誤差：±1%FS |
|
溫度 |
測量范圍：-5~+80℃ |
|
分辨率： 0.1℃ |
|
測量誤差：±0.5℃ |
|
補償范圍： -5~+80℃（默認補償溫度 25℃） |
|
補償范圍：默認0.02 |
|
鹽度 |
測量范圍：K=1：0~1000ppm；K=10：0~11476ppm |
|
TDS |
測量范圍：K=1：0~1100ppm；K=10：0~13400ppm |
|
設備工作條件：環境溫度：-20 ~ +80℃ |
|
電極線長：默認5m（其余長度可定制） |
|
電導率電極防護等級：IP68 |
|
耐壓：0.6MPa |
3.3.3 溶解氧監測
監測對象：溶解氧（DO）是指溶解于水中的氧的含量，它以每升水中氧氣的毫克數表示，是水質重要指標之一，也是水體凈化的重要因素之一，溶解氧飽和度高有利于對水體中各類污染物的降解，從而使水體較快得以凈化；反之，溶解氧飽和度低，水體中污染物降解較緩慢。也就是說，水域中溶解氧的含量越高，說明水質越好。
監測內容：適用于維護不便利且需要長期監測水中溶解氧飽和度、濃度、溫度的場景。
監測效果：通過安裝水質溶解氧變送器對水域中溶解氧飽和度、濃度、溫度進行實時監測，膜頭采用熒光法測量原理，不消耗氧，無需電解液，無需標定，響應時間快，測量結果穩定，對流量沒有要求，無干擾，減少清洗頻率，維護量低。變送器通過RS485智能接口及通訊協議接入采集器，然后由4G/RJ45網口將數據無線傳輸至環境監控云平臺進行實時監測。當任一水域中溶解氧飽和度、濃度、溫度超過設置的上下閾值時，系統自動觸發短信、語音、郵件告警，通知管理人員緊急處理。
|
設備 |
技術參數 |
熒光法溶解氧變送器
型號：RS-LDO-N01
 |
直流供電（默認）：DC 10~30V |
|
功耗：0.2W |
|
通信接口：RS485，標準的ModBus-RTU協議；通信波特率：默認4800（2400、4800、9600可設）。 |
|
測量原理：采用熒光法測量原理 |
|
溶解氧 |
測量范圍：0~20mg/L（0~200%飽和度） |
|
測量誤差：±3%FS；±0.5℃（25℃） |
|
分辨率：0.01mg/L；0.1%；0.1℃ |
|
響應時間：≤60s |
|
設備工作溫度：0~+40℃ |
|
熒光膜壽命：正常使用1年 |
|
電極線長：默認5m |
|
防水等級：IP68 |
|
外殼材質：耐腐蝕塑料、不銹鋼 |
3.3.4 氨氮監測
監測意義：氨氮是指水中以游離氨（NH3）和銨離子（NH4+）形式存在的氮，是環境水體污染中重要監測指標之一。當水體氨氮濃度較高時，會導致水體富營養化，進而造成一系列的嚴重后果。水體中的分子氨濃度過高時會使魚蝦產生毒血癥，長期的氨氮偏高則將影響魚蝦的生長繁殖，嚴重性的將中毒至死亡。水中的氨氮在一定條件下還會轉化為亞硝酸鹽，如果長期飲用，水中的亞硝酸鹽容易和蛋白質結合形成亞硝胺，對人體健康也極為不利。
監測內容：用于中對氨氮、PH、溫度的長期監測實時告警。
監測效果：通過安裝水質氨氮離子變送器對水中銨離子含量進行實時監測，變送器通過RS485智能接口及通訊協議接入采集器，由4G/RJ網口將數據無線上傳至環境監控云平臺進行實時監測。當任一水域中氨氮、PH、溫度值超過設置的上下閾值時，系統自動觸發短信、語音、郵件告警，通知管理人員緊急處理。
|
設備 |
技術參數 |
氨氮離子變送器
型號：RS-NHN-N01-3/4
|
直流供電（默認）： DC 10~30V |
|
功耗：0.3W |
|
通信接口：RS485，標準的ModBus-RTU協議；通信波特率默認為4800 |
|
氨氮 |
濃度測量范圍：0-10mg/L，分辨率0.01mg/L；
0-100mg/L，分辨率0.01mg/L；0-1000mg/L，分辨率0.1mg/L |
|
測量誤差：-3：±3%FS -5：±5%FS |
|
PH |
測量范圍：0-14PH |
|
誤差：±0.15PH |
|
溫度 |
測量范圍：-20 ~ +80℃ |
|
誤差：±0.3℃ |
|
重復性誤差：1% |
|
響應時間：<30s |
|
設備適用溫度：0~+50℃ |
|
設備耐壓：0.2MPa |
|
電極使用周期：PH電極6~12個月；氨氮電極3~6個月 |
|
設備線長：默認5m （10m、15m、20m可定制） |
3.3.5 余氯監測
監測意義：余氯指氯投入水中后，除了與水中細菌、微生物、有機物、無機物等作用消耗一部分氯量外，剩余的一部分氯量。水中余氯的量旨在保護人身安全健康，余氯含量如果過低，導致管網末端細菌滋生，無法達到預期的消毒效果，水質惡化無法使用。如果含量過高,氯化物過高含量對人身體健康也是有害的。
監測內容：用于對水域中余氯濃度的在線監測與實時告警。
監測效果：通過在水域安裝水質余氯變送器對余氯濃度進行實時監測，變送器通過RS485智能接口及通訊協議接入采集器，由4G/RJ45網口將數據無線上傳至環境監控云平臺進行實時監測。當某一水域中余氯值超標時，系統自動觸發短信、語音、郵件告警，通知管理人員緊急處理。
監測功能：水質余氯變送器是一款測量水體余氯濃度（次氯酸、次氯酸根濃度）的設備。采用先進的非膜式恒電壓傳感器，無須更換膜片與藥劑。具有測量精度高、工作壽命長和無需頻繁校正等優點。
|
設備 |
技術參數 |
一體式余氯變送器
型號：RS-CL-N01-3
 |
直流供電（默認）： DC 7~30V |
|
功耗：0.19W |
|
信號輸出：RS485，標準的ModBus-RTU協議；通信波特率默認為4800 |
|
余氯 |
濃度測量范圍：0-10mg/L，分辨率0.01mg/L
0-2mg/L，分辨率0.01mg/L |
|
誤差：±5%FS |
|
重復性誤差：±0.05mg/L |
|
響應時間：<30s |
|
設備工作條件：環境溫度：0~+50℃；PH：4-9；流速：30～60L/h |
|
耐壓：0.6MPa |
|
防護等級：IP68 |
|
變送器使用周期：1年 |
|
變送器線長：默認5m （10m、15m、20m可定制） |
3.3.6 濁度監測
監測意義：濁度是天然水和用水的一項非常重要的水質指標，也是水可能受到污染的重要標志。水域異常渾濁，濁度超標，說明水中含有大量的礦物質，這樣的水是不適合直接飲用的。此外，渾濁的水會妨礙光線向水體中的透射，減少透光層深度，影響水生生物和魚類的生存，也不利于水中生物的存活。
監測內容：用于對水域中濁度、溫度的長期監測實時告警。
監測效果：通過安裝濁度變送器對水的濁度、溫度進行實時監測，變送器通過RS485智能接口及通訊協議接入采集器，由4G/RJ45網口將數據無線上傳至環境監控云平臺進行實時監測。當某一水域中濁度、溫度值超標時，系統會自動觸發短信、語音、郵件告警，通知管理人員緊急處理。
監測功能：設備采用國外成熟的90°散射光原理，使用紅外LED光源、光纖傳導光路的設計方法；內部增加濾光算法，抗外界光干擾能力強。內置溫度變送器，可以自動溫度補償，適合在線長期監測環境使用。
|
設備 |
技術參數 |
濁度變送器
型號： RS-ZD-N01-*
|
測量范圍：0.00~50.00NTU;0.0~200.0NTU；
0.0~1000.0NTU ;0~4000NTU |
|
測量誤差：±5%FS（25℃）；±0.5℃ |
分辨率：0.00~50.00NTU 量程：0.01NTU；
0.0~200.0NTU 量程：0.1NTU；
0.0~1000.0NTU 量程：0.1NTU；
0~4000NTU 量程：1NTU；
溫度：0.1℃ |
|
響應時間：≤30s |
|
工作條件：0～+40℃ |
|
供電：DC 10~30V |
|
功耗：0.2W |
|
通信接口：RS485；標準的ModBus-RTU協議；通信波特率：默認4800（2400、4800、9600可設） |
|
測量原理：90°光散射法 |
|
防護等級：IP68 |
|
使用壽命：正常使用2年 |
|
外殼材質：耐腐蝕塑料 |
|
電極線長：默認5m |
3.3.7 ORP監測
監測意義：通過測量水域中氧化還原電位的變化來判斷其水質的好壞。氧化還原電位是指反應體中氧化劑和還原劑之間電子轉移的能力，它與水域中氧化劑與還原劑的濃度有關。如果水域中氧化劑的濃度過高或者還原劑的濃度過低，則說明水中可能有污染物的存在。
監測內容：用于水域監測中氧化還原電位的在線監測與實時告警。
監測效果：通過安裝水質ORP變送器頭對水體氧化還原電位變化進行實時監測，變送器通過RS485智能接口及通訊協議接入采集器，由4G/RJ45網口將數據無線上傳至環境監控云平臺進行實時監測。當某一水域中ORP值超標時，系統自動觸發短信、語音、郵件告警，通知管理人員緊急處理。
監測功能：山東仁科水質ORP變送器是一款測量水溶液氧化還原電位變化的設備，采用高純度鉑金制成的ORP復合電極，具有極強的抗酸堿能力和抗氧化能力，測量精度高、響應快、穩定性好，電極可根據溫度自動補償。
|
設備 |
技術參數 |
工業ORP變送器
型號：RS-ORP -*-2
|
直流供電（默認）： DC 10~30V |
|
功耗：0.6W |
|
通信接口：RS485，標準的ModBus-RTU協議；通信波特率：2400、4800、9600可設 |
|
ORP |
測量范圍：-1999 ~ 1999mV |
|
測量誤差：±1mV |
|
分辨率：1mV |
|
ORP電極工作溫度：0 ~ +80℃ |
|
ORP電極耐壓：0.6MPa |
|
設備工作條件：環境溫度：0~+60℃ 相對濕度：<85%RH |
|
電極使用周期：1年左右，老化后應及時更換新的電極 |
|
電極線長：默認5m （10m、15m、20m可定制） |
3.3.8 COD監測
監測意義：COD是化學需氧量，是污水監測必測項目之一，是一種重要且能較快測定有機污染物參數的設備。
監測內容：用于水域中化學需氧量的在線監測實時告警。
監測效果：通過安裝COD變送器對水中化學需氧量進行實時監測，變送器通過RS485智能接口及通訊協議接入采集器，由4G/RJ45網口將數據無線上傳至環境監控云平臺進行實時監測。當某一水域中COD值超標時，系統自動觸發短信、語音、郵件告警，通知管理人員緊急處理。
監測功能：設備采用紫外吸收法，變送器體積小巧，集成內部自清潔，表面采用防腐處理；反應分析速度快，不需要化學試劑，使用國外進口的深紫外UV LED冷光源，發光測量壽命長，同時采用550nm補償光源，有效的消除濁度和色度對變送器測量帶來的影響，具備更高的可靠性。是測量溶液電導率值的設備，具有自動溫度補償功能，可將當前溫度電導率補償?shù)街付囟取?/span>
|
設備 |
技術參數 |
自清潔COD變送器
型號： RS-COD-N01-2
 |
直流供電（默認）： DC 12~30V |
|
功耗：0.6W（常態）；4.5W（自清潔系統工作時） |
|
通信接口：RS485；標準的ModBus-RTU協議；通信波特率：默認4800 |
|
測量原理：雙波長紫外線吸收法 |
|
COD |
量程范圍：0~500mg/L equiv.KHP |
|
測量誤差：±5%FS equiv.KHP（25℃） |
|
分辨率：0.1mg/L |
|
溫度分辨率：0.1℃ |
|
溫度誤差：±0.5℃ |
|
重復性：±1%FS equiv.KHP（25℃） |
|
響應時間：≤20s |
|
設備工作條件：0~+40℃ |
|
防護等級：IP68 |
|
流速：<3m/s |
|
耐壓：＜0.1MPa |
|
推薦維護和校準頻率：3個月 |
|
自清潔系統壽命：18個月 |
|
外殼材質：耐腐蝕塑料、不銹鋼 |
|
電極線長：默認5m可定制 |
3.3.9 其他水質要素監測
監測內容：包括對水中懸浮物、葉綠素、藍綠藻、各離子（鈉離子、鉀離子、硝酸根離子、氯離子、鈣離子、銨離子、亞硝酸根離子、鎂離子）等其他水質監測要素的在線監測與實時告警。
監測效果：通過在監測水域放置各種水質變送器對水體環境進行實現監測，變送器通過RS485智能接口及通訊協議接入采集器，再由4G/RJ45網口將數據無線上傳至環境監控云平臺進行實時監測。當某一水域中任一數值超標時，系統自動觸發短信、語音、郵件告警，通知管理人員緊急處理。
3.4 防水電控箱
水雨情監測站防水電控箱采用高強度鈑金箱體及白色噴塑防銹，外觀美觀，耐長期雨雪、太陽輻射，適應溫度范圍寬。內有精心設計的散熱格柵、氣流通道，確保陽光直射下箱體內部溫度恒定，更好的保護內部智能氣象主板和7寸觸摸屏等設備。

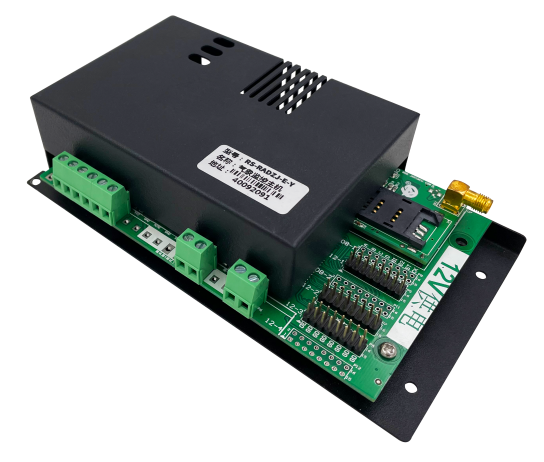

3.4.1 智能氣象主板
智能氣象主板（水雨情專用主板）安裝于電控箱內部，通過4G/RJ45網口（二選一）方式將來自水雨情監測設備的數據上傳至環境監控云平臺。除此之外，該設備還帶有一路ModBus-RTU從站接口，支持外部設備通過ModBus-RTU協議問詢監測站中的數據。設備可發出無線WiFi信號，且我司提供專業APP配置工具，手機端鏈接設備發出的WiFi信號，即可進行參數配置。
3.4.2 7寸觸摸屏（選配）
根據用戶需求，可選擇帶視窗的電控箱，通過視窗可以直觀的看到監測站數據及內部結構工作狀態，增加視窗之后仍可達到IP65防護等級。
觸摸屏采用全彩顯示畫面，實時顯示監測數據，可觸摸修改參數配置、報警上下限等，支持定制，可免費幫助用戶修改LOGO及頁面功能。
3.4.3 網絡視頻字符疊加器（選配）
網絡視頻字符疊加器（型號：RS-ZF-ETH）是我司專為市面通用標準ModBus-RTU通訊模式 485設備研發的一款適用于高清網絡攝像機的設備。用戶可根據實際需求將此產品連接485設備，簡單配置疊加器后，高清網絡攝像機視頻畫面上會疊加顯示相應字符信息。
功能特點：
■ 產品可同時處理多臺攝像機字符信息，最多可同時支持4臺攝像機疊加；
■ 可接入多臺485設備，最多可接入16臺485設備；
■ 獨立軟件配置，功能強大，界面簡潔，操作簡單；
■ 攝像頭底層協議對接，不影響原有視頻信號；
■ 字符顯示位置全顯示屏可調；
■ 支持任意中文、英文、標點顯示，（顯示數量與攝像頭有關）；
■ 攝像頭實時顯示監視現場的數據變化；
■ 支持DC10~30V寬電壓輸入。
3.5 供電系統
水雨情監測站支持三種供電方式分別是220V市電供電、太陽能板+蓄電池供電、雙供電。
■ 220V市電供電
水雨情監測站可直接220V市電供電。

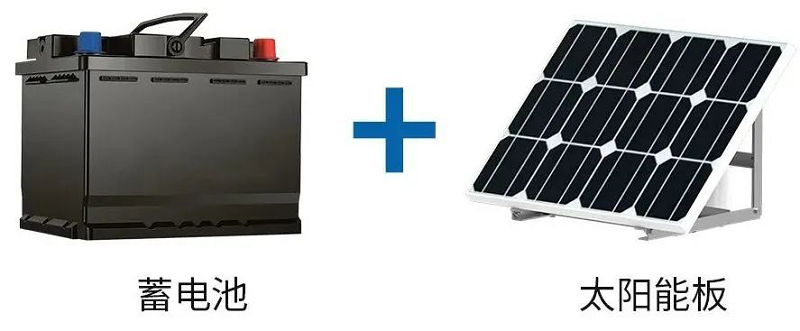

■ 太陽能+蓄電池供電
選擇太陽能板+蓄電池供電方式可在陰雨天連續工作7天（蓄電池充滿電），保障設備在野外可以正常運行。
■ 雙供電
雙供電方式，即220V市電與太陽能板+蓄電池雙供電方式，在使用過程中優先市電供電，當市電斷電后太陽能板和蓄電池才提供供電，雙重保障。
3.6 顯示屏

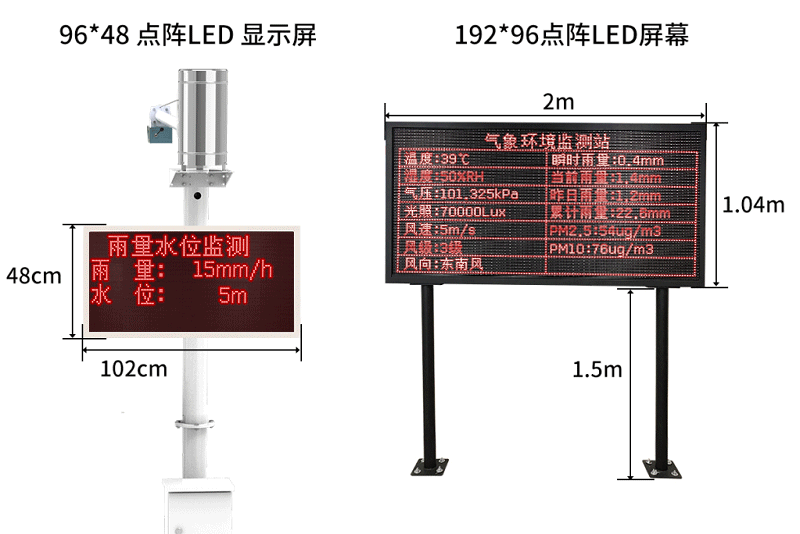

水雨情監測站可選配LED顯示屏，默認點陣96*48（最大點陣數 1024*256）。
3.7 支架
水雨情監測站主桿采用3m高屈服強度碳鋼，特有的防銹耐腐蝕工藝，能夠長期用于惡劣的戶外環境。

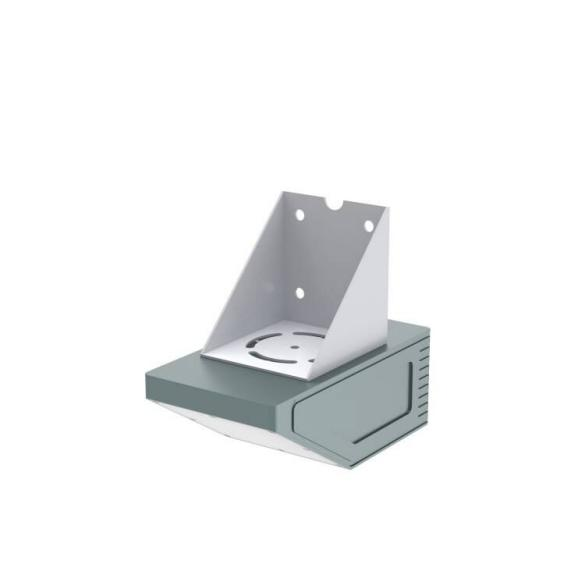

當現場無法采用混凝土澆灌底座時，可以采用地籠安裝，在地下放入地籠固定支架，即可達到與膨脹螺絲安裝時相近的抗風強度。
第四章 水雨情智能預警系統
我司為用戶提供監控云平臺，平臺支持實時查看監測數據，數據可以通過圖形化界面、列表等方式反映。用戶可根據監測場景設置設備告警值，當某個/多個測點的位移超過設置的告警值時，平臺便會以電話、短信、微信、郵件、頁面數據變紅、彈窗、聲音等多種方式遠程發出報警，以便在危險來臨之前及時疏散人群，減免損失。此外，為保障系統報警的及時性與有效性，系統配置入戶式報警器以及室外預警廣播站兩種現場報警裝置，能夠有效解決“報警最后一公里”傳遞困難等問題，在發生危險時及時通知居民，減少居民生命財產損失。
4.1 入戶式4G報警器
山東仁科入戶式4G報警器適用于洪澇、泥石流、積水等災害多發地區，直接安裝于居民家中使用，是集實時監測、信息顯示、多時段聲光報警功能的監測報警設備。其中，在水雨情監測設備將采集到的信息上傳至云平臺服務器后，報警器從云平臺服務器獲取到相關數據并實時顯示在看板屏幕上，來實現預警信息準確及時入戶；支持不同級別的聲光報警，當監測數值超過設定的危險警戒值時設備會及時發出報警聲，警示居民做好防汛（轉移）準備，從而保障居民人身財產安全。同時設備還具有居民常用的日歷、時鐘、實時通信狀態。
4.1.1 結構組成
山東仁科入戶式4G報警器由電子顯示屏主控、4G語音報警器、擴音器（默認內置型，可選配外接室外擴音器、外接室內擴音器）、聲光報警器（選配）等組成。
4.1.2 功能特點
■ 多要素信息顯示
山東仁科入戶式防汛報警器，搭配水雨情監測站等儀器設備使用，屏幕可實時顯示多種災害要素：包括降雨量、水位、液位等（屏幕顯示要素可自行更換），全方位保障居民安全。
■ 多方式報警
設備支持聲光報警、短信轉語音播報、電話喊話播報、云平臺下發播報等多種報警方式。支持進行音量、語速調節以及暫停報警等操作；支持某一時間段報警，可自定義時間段。
【人工電話喊話播報】 【短信轉語音播報】 【云平臺下發播報】
■ 可連接擴音喇叭、聲光報警器
入戶式4G報警器一般默認內置擴音器、喇叭，用戶根據實際使用情況可以選配外接室內型擴音喇叭或者室外型擴音喇叭。
■ 碰一碰藍牙配置
可通過“碰一碰藍牙配置”APP進行配置和讀取實時值，方便快捷，同時支持云平臺下發設置。
■ 設備支持移動、聯通、電信三種運營商手機卡，用戶可根據需要自行選擇。
4.1.3 技術參數
|
參數名稱 |
參數 |
|
供電 |
DC 9-30V（建議使用 12V） |
|
功耗 |
喇叭未工作時3W，喇叭處于工作狀態時最大功耗約21.2W |
|
使用環境 |
工作溫度-20℃~+60℃，0%RH~95%RH 非結露 |
|
配置方式 |
手機藍牙配置 |
|
通訊接口 |
4G方式上傳 |
|
時間誤差 |
≤5min（運行一年） |
|
安裝方式 |
壁掛安裝 |
4.2 室外預警廣播站
山東仁科室外預警廣播站，預警對象以自然村或相鄰村組為單元選擇預警范圍，是一種可人工實時報警、可遠程喊話緊急報警、可監測關聯設備報警的多功能產品設備。配合我司災害類物聯網在線監測設備的使用，可實現遠程喊話、語音、郵件等多種危險預警方式，具有一定的報警覆蓋范圍，可使用于受威脅人口集中區解決預警時間短，預警的“最后一公里”傳遞困難等實際問題，使其更加容易應對突發災害等緊急情況。該設備安裝方便，簡單便捷，容易調度。防水防塵等級達 IP65，可在室外長期使用，可靠而穩定的監測云平臺數據。
4.2.1 結構組成
本方案中室外監測預警站由光報警模塊、4G語音報警器、語音報警模塊連接件、2m專用安裝立桿以及太陽能供電系統組成。
4.2.2 功能特點
■ 支持多種告警方式
山東仁科室外預警廣播站具有聲光報警、短信轉語音播報、電話喊話播報、現場一鍵報警以及云平臺下發播報等多種告警方式。設備支持設置白名單，通過人工撥打設備電話進行遠程喊話；支持發送短信遠程播報，可將接收的文字信息轉化為語音，并能實現短信語音的重復播放；支持某一時間段報警，可自定義時間段。
【電話喊話播報】 【短信轉語音播報】
【云平臺下發播報】
■ 音量、語速可調節
設備報警音量可調節、語速可調節，同時支持自定義編輯語音播報內容。
■ NFC方式配置，并提供專業配置APP
支持通過手機 NFC“碰一碰”進行配置和讀取實時值，可設置語音報警模塊狀態、音量大小、白名單號碼、云平臺取數狀態等，同時以上功能還可通過云平臺進行配置。
■ 4G數據實時上傳
設備支持4G獲取實時數據進行監測，最大支持同時獲取8組，支持上傳報警器實時播報狀態、播報音量大小、信號強度、供電電壓等信息至服務器平臺端；支持遠程獲取平臺節點實時數據及超限、離線狀態觸發語音廣播播報。
4.2.3 技術參數
|
參數名稱 |
參數 |
|
供電 |
DC 9-30V（建議使用 12V） |
|
功耗 |
喇叭未工作時 0.5W，喇叭處于工作狀態時最大功耗約 21.2W |
|
使用環境 |
工作溫度-20℃~+80℃，0%RH~95%RH 非結露 |
|
配置方式 |
NFC 配置 |
|
通訊接口 |
4G 方式上傳，ModBus-RTU 通訊 |
|
防水等級 |
IP65 |
第五章 綜合環境監控云平臺
5.1 概述
綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
5.2 功能介紹
5.2.1 數據實時監控
平臺支持實時查看所測環境的水雨情數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。
【首頁數據展示】
【列表展示】
5.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
5.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。
5.2.4 視頻監控
全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
5.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

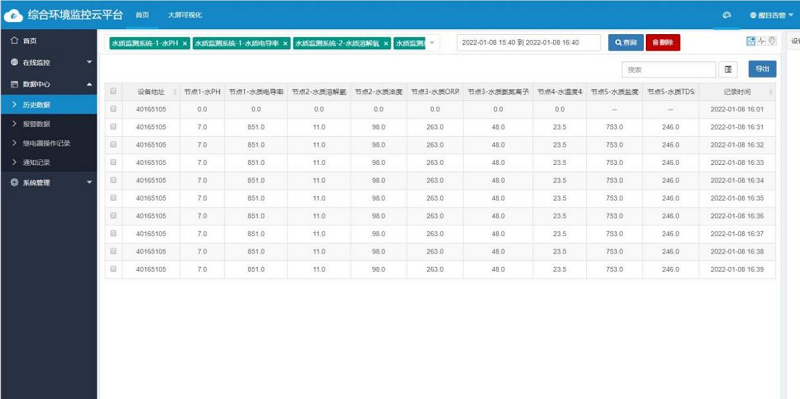

【歷史數據列表查看】
【歷史數據曲線查看】
5.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。
5.2.7 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
5.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號管理】

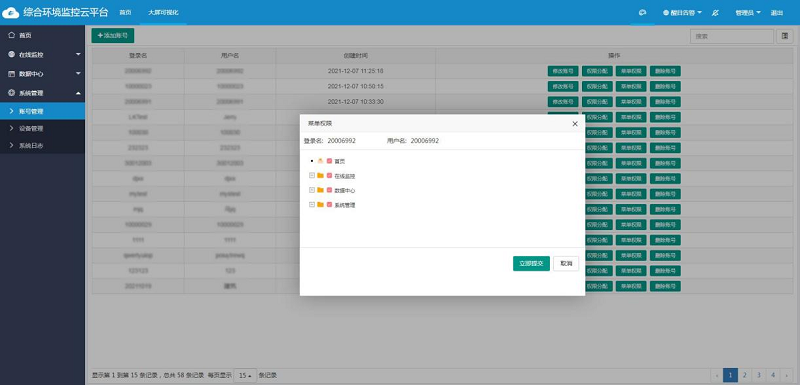

【管理員權限設置】
【管理員菜單權限】
5.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5min。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
5.2.10 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。
5.2.11 大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現水位、降雨量等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
5.2.12 移動端APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^(guò)賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
5.2.13二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
5.2.14 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
