一、項目概述
1.1 系統背景
隨著城市化進程的逐步加快,越來越多的人搬到城市住宅小區中來。城市住宅小區與普通住宅小區相比,普遍智能化程度較高,能夠給人們的生活、工作提供相對舒適地體驗。不過,城市住宅小區也不盡如人意,同樣存在許多問題,就比如常見的水塔供水問題。
城市住宅小區的數量增加和樓層的增高,導致基礎設施建設和物業管理無法滿足日益發展的需要, 致使水塔供水問題頻出。因此,為為保證供水系統的正常工作,對小區水塔的監控就變得非常重要。
1.2 系統概述
水塔液位監測解決方案是建大仁科專門為監測住宅小區水塔的液位以及有無漏水情況而設計的監測方案。該方案可以對水塔環境中的液位情況以及有無漏水情況進行監測,在液位傳感器失效的情況下實現水浸報警,并且數據通過以太網集中器自動上傳至電腦軟件端,通過局域網可以在監控室集中監測每個水塔中的情況,保障小區用水安全。
該方案由液位傳感器、水浸傳感器、模擬量轉485模塊、 聲光報警器、 以太網集中器、環境監控云平臺組成,現場通過液位傳感器實時獲取泵房?jī)?nèi)水塔液位數據,通過水浸傳感器監測有無漏水情況,當監測數據異常時,聯動聲光報警器大聲報警;傳感器采集到的數據通過以太網集中器匯總上傳至環境監控云平臺顯示并存儲,實現對泵房的實時監測、超限告警、在線遠程監控。

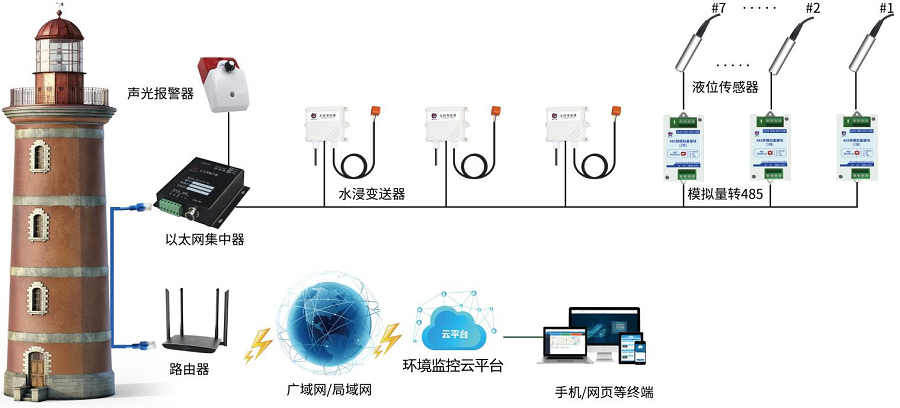

1.3 水塔液位監測拓?fù)鋱D
二、項目簡介
2.1 系統組成

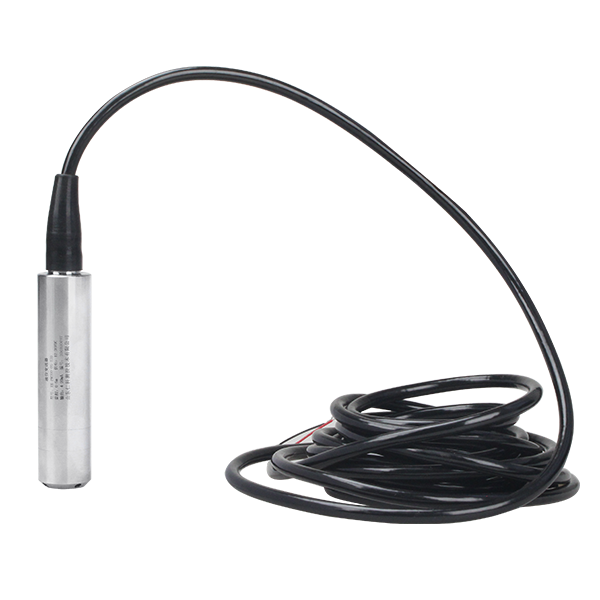

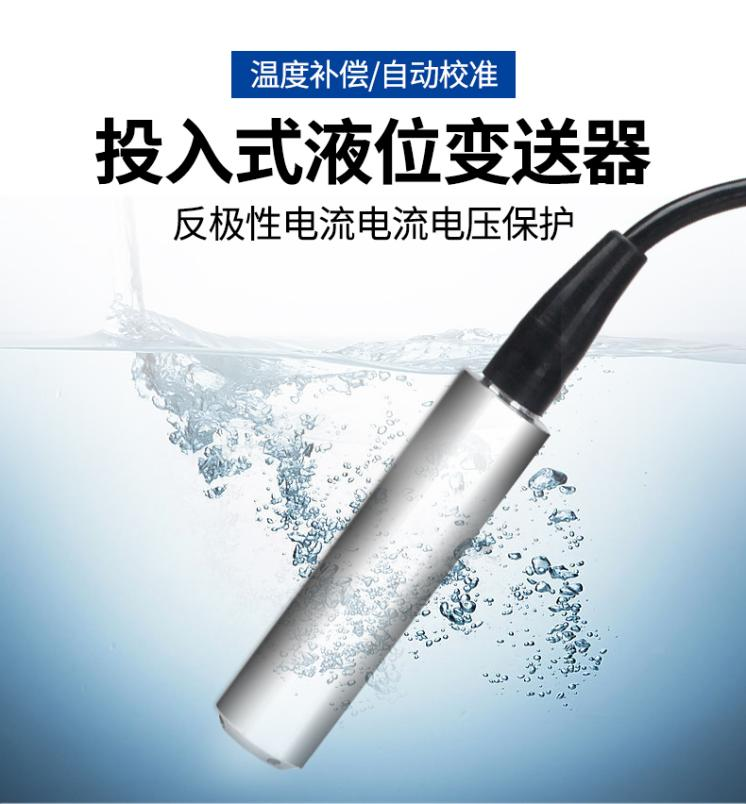

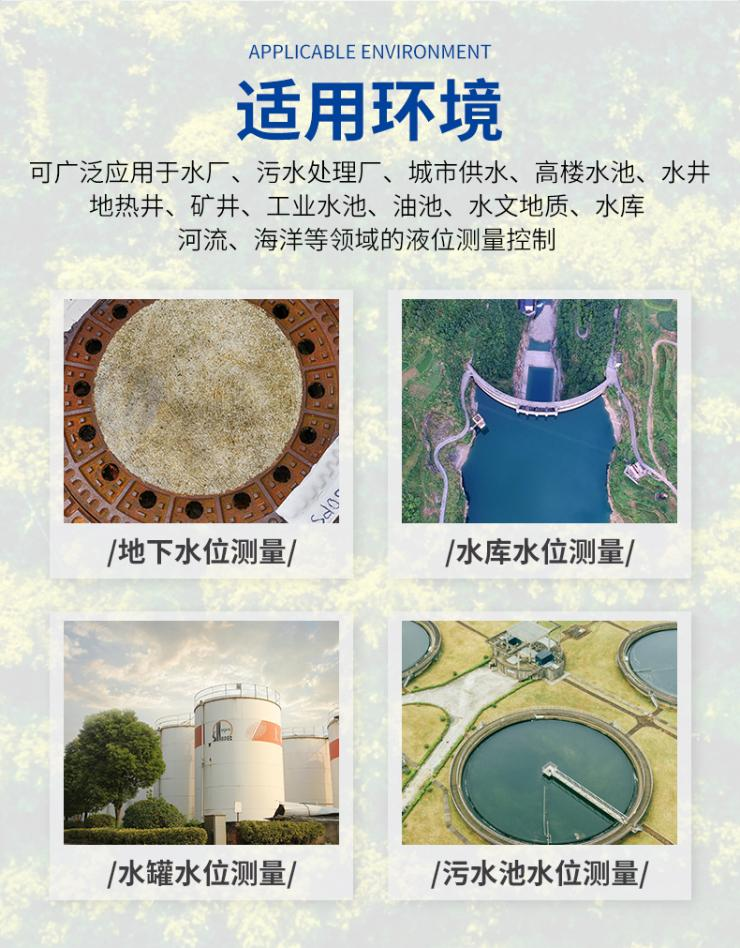

2.1.1 投入式液位變送器
反極性保護和瞬間過電流過電壓保護，符合EMI防護要求； 可溫度自動補償，溫飄自動修正； 采用高品質導氣線纜，可常年在水中浸泡； 過載及抗干擾能力強,經濟實用穩定； 采用核心自動校正算法，可有效防止因水面波動而引起的數值波動； 斜坡式導液孔，可有效防止淤泥雜質進入，亦可防沖擊。
2.1.1.1 功能特點
■ 反極性保護和瞬間過電流過電壓保護，符合 EMI 防護要求；
■ 可溫度自動補償，溫飄自動修正；
■ 采用高品質導氣線纜，可常年在水中浸泡；
■ 過載及抗干擾能力強,經濟實用穩定；
■ 采用核心自動校正算法，可有效防止因水面波動而引起的數值波動；
■ 斜坡式導液孔，可有效防止淤泥雜質進入，亦可防沖擊。
2.1.1.2 技術參數
|
測量范圍 |
0-100m（可選） |
|
測量精度 |
0.2%FS，0.5%FS（默認） |
|
輸出信號 |
4-20mA，0-5V，0-10V |
|
過載能力 |
＜1.5倍量程 |
|
溫度漂移 |
0.03%FS/℃ |
|
供電電源 |
12-36VDC 典型 24V |
|
功耗 |
0.48W |
|
介質溫度 |
-10~50℃ |
|
測量介質 |
對不銹鋼無腐蝕的油、水等 |
|
防護等級 |
IP68 |
|
負載能力 |
電流帶負載能力：≤500Ω |
|
電壓輸出電阻：≤510Ω |

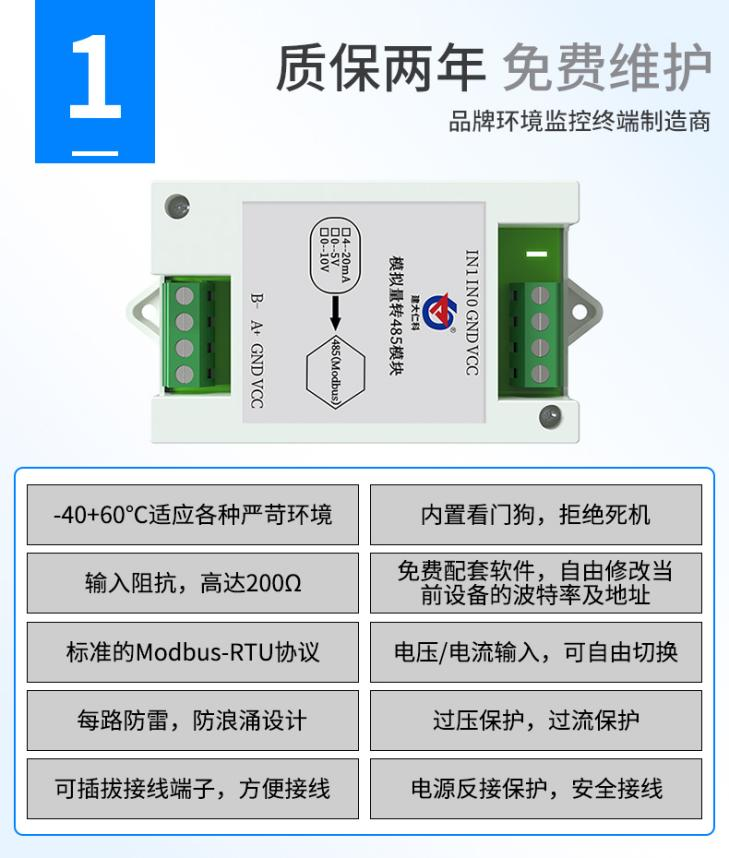

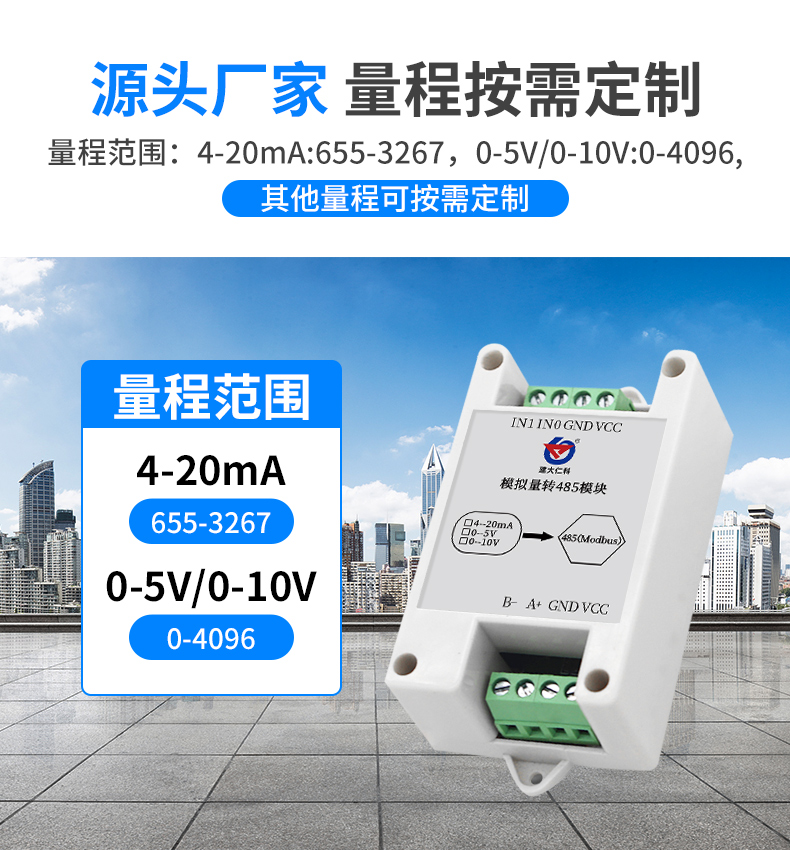

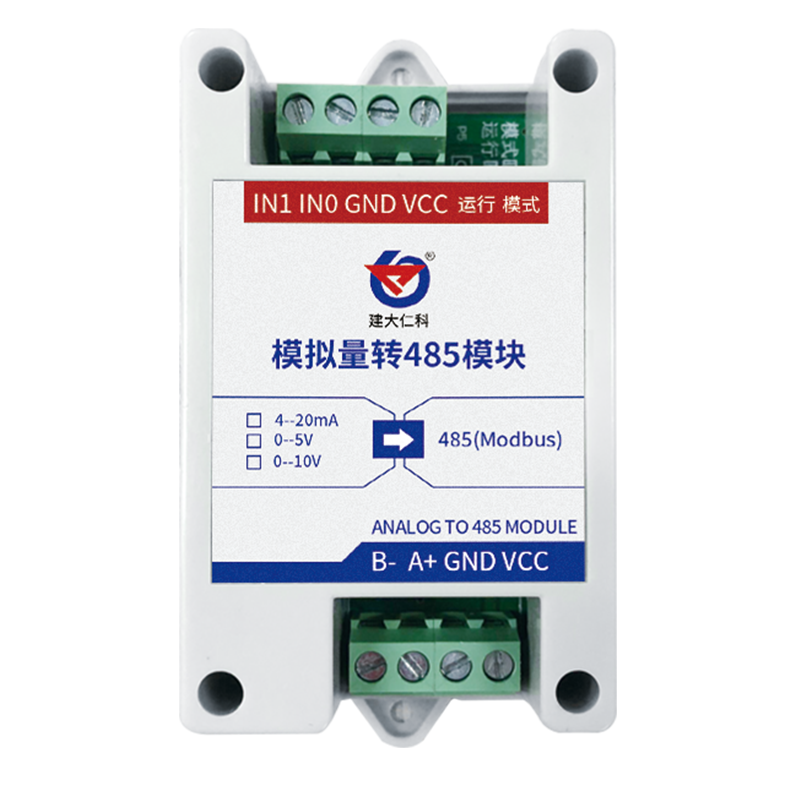

2.1.2 模擬量轉485模塊
該模塊可采集現場的最多兩路模擬量信號(4-20mA、0-10V、0-5V)并轉為485接口標準ModBus-RTU 通信協議上傳。485接口最遠通信距離2000米，可直接接入現場的PLC、工控儀表、組態屏或組態軟件。
2.1.2.1 功能特點
采用標準的 ModBus-RTU 協議，地址、波特率可通過上位機軟件設置，可掛接在 485 總線中使用。產品按工業標準設計、制造，具有過壓保護，過流保護，抗干擾能力強，可靠性高等特點。
2.1.2.2 技術參數
|
供電電源 |
10~30V DC |
|
功耗 |
0.4W |
|
輸入通道數 |
1 路或 2 路可選 |
|
AD 轉換分辨率 |
10 位或 12 位可選 |
|
采集信號 |
4~20mA、0~5V、0~10V 可選 |
|
存儲環境 |
-40℃~60℃ |
|
輸入阻抗 |
4~20mA ≤200Ω；0~5V/0-10V ≥10KΩ |

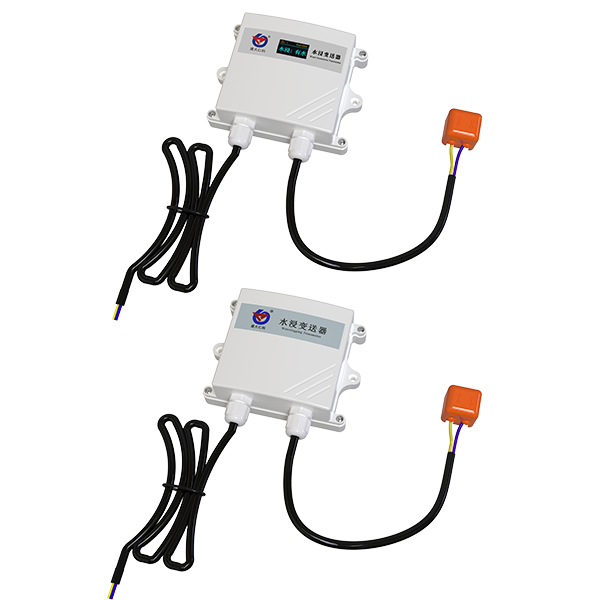

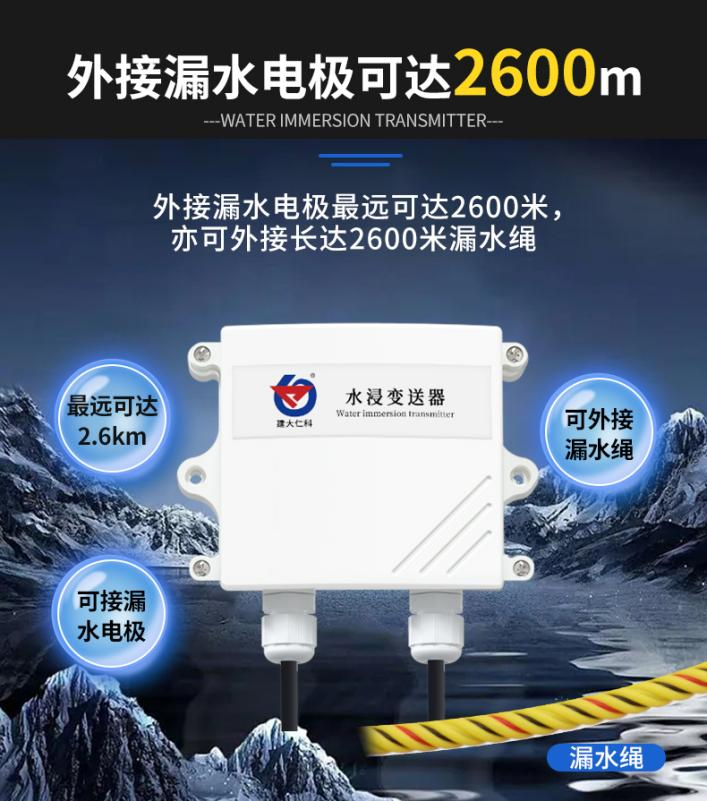

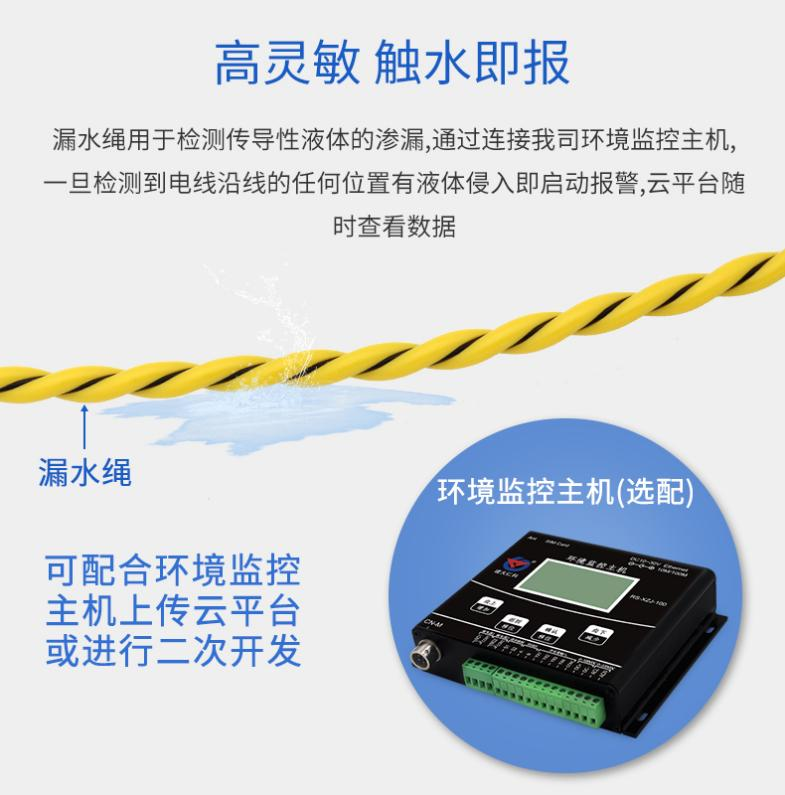

2.1.3 水浸傳感器
采用獨有的交流檢測技術，有效避免了浸水電極長時間工作氧化導致漏水靈敏度下降的問題。此技術為我公司專利，已獲專利局授權，凡仿冒者我公司保留追究其法律責任的權利。
2.1.3.1 功能特點
我公司采用交變電流采集積水的電感參數，準確區分是否發生水浸，甚至可以區分純凈 水與自來水（默認以自來水為檢測對象，若要檢測純凈水請?zhí)厥庹f(shuō)明）。因?yàn)椴捎媒蛔冸娏鳈z測，電極即使長時間浸泡也不會產生電泳極化，不依賴特殊電極，做到壽命長、檢測可靠。一此技術為我公司專利，已獲專利局授權，凡仿冒者我公司保留追究其法律責任的權利。
2.1.3.2 技術參數
|
供電 |
DC10-30V |
|
最大功耗 |
繼電器輸出 |
1.2W |
|
RS485 輸出 |
0.4W |
|
檢測對象 |
自來水、純凈水 |
|
變送器電路工作溫度 |
-20℃~+60℃，0%RH~95%RH（非結露） |
|
輸出信號 |
繼電器輸出 |
常開觸點 |
|
RS485 輸出 |
ModBus-RTU 協議 |
|
繼電器帶負載能力 |
250VAC 1A/30VDC 1A |
2.1.4 聲光報警器
聲光報警器可匹配本公司gsp專用溫濕度變送器，也可以用于其他場合。
2.1.4.1 功能特點
本公司的gsp專用溫濕度變送器，自身已帶有聲光報警（屏幕閃、內部蜂鳴器叫）已符合gsp新規；
希望聲光報警信號能夠明顯，可外加此報警器。
2.1.4.2 技術參數
|

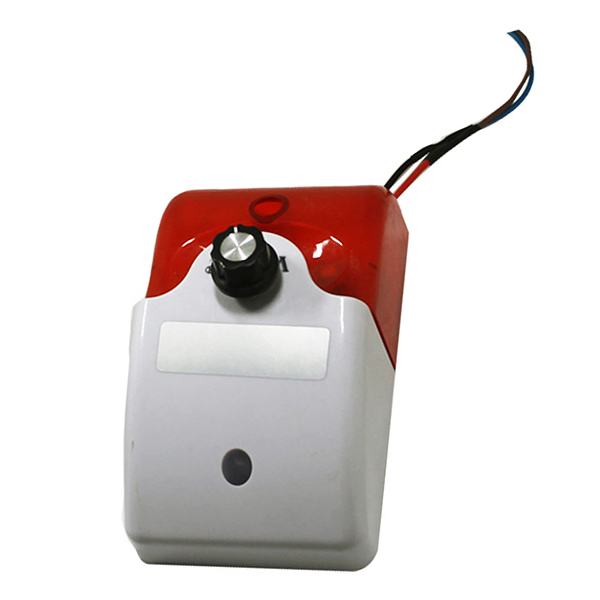

RK-BJQ-T |
DC12V供電 |
音量大小可調 |
帶聲音開關 |
帶閃燈 |
|
RK-BJQ-H |
DC12V供電 |
音量不可調 |
帶閃燈 |

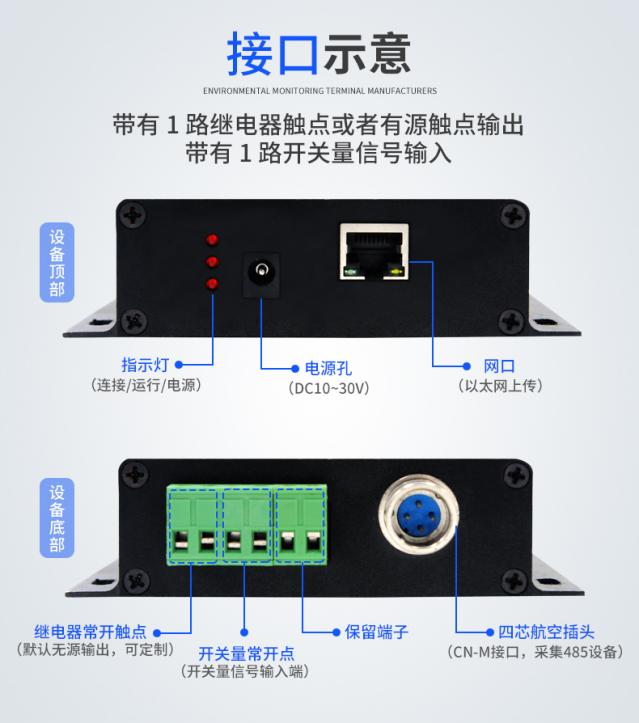

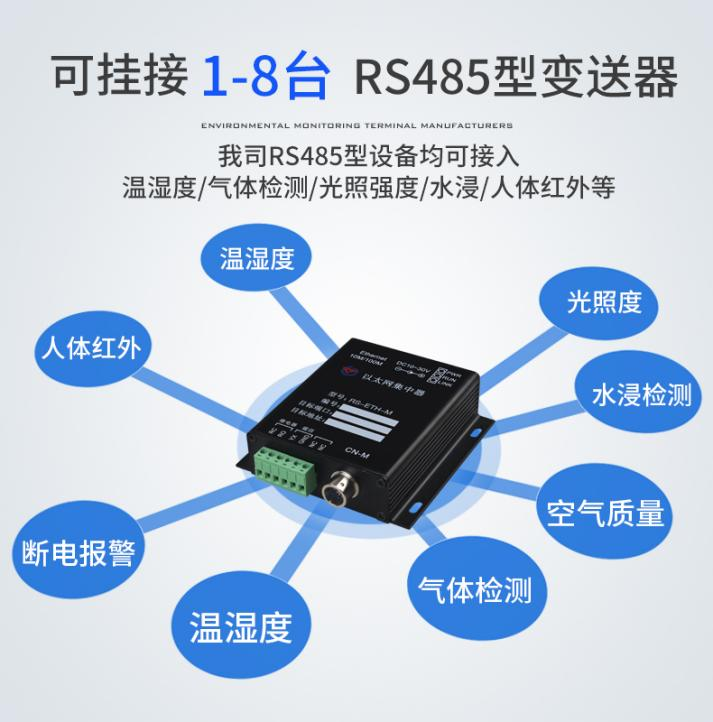

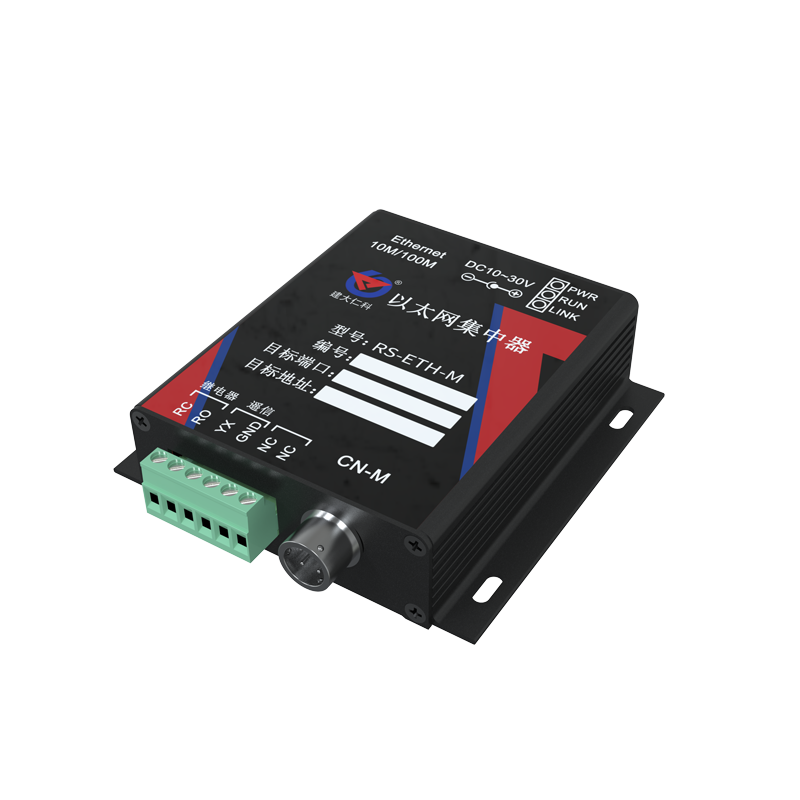

2.1.5 以太網型集中器
通過以太網傳輸數據的集中器，可接入本公司所有類型的RS485型的變送器1-8臺，適用于一個空間內采集多點的數據，通過一個集中器上傳網絡，此方案整體設備成本較低。
2.1.5.1 功能特點
· 可掛接 1-8 臺本公司的 RS485 型變送器（溫濕度、光照、水浸、斷電等）
· 通過以太網上傳數據
· 局域網內通信、跨網關廣域網通信
· 支持動態域名解析 DNS
· 采集器可為掛接的 RS485 設備提供集中供電
· 設備參數通過網口配置，簡單方便
· 設備可設置溫濕度上下限，并與繼電器關聯
· 帶有 1 路繼電器觸點或者有源觸點輸出（訂貨時指定）
· 帶有 1 路開關量信號輸入
· 可接入我公司 RS-RJ-K 軟件平臺及云監控平臺
· 設備 10~30V 供電
2.1.5.2 技術參數
|
參數名稱 |
范圍或接口 |
|
|
通信接口 |
RJ45 |
支持靜態IP地址、IP地址自動獲 取功能、支持跨網關、域名解析 |
|
CN-M接口 |
為RS485型變送器供電和通訊 |
|
數據上傳間隔 |
1s~1000s |
數據上傳間隔 1s~1000s 可設 |
|
設備工作溫度 |
-20℃~60℃ |
|
|
供電 |
10~30VDC |
供電 |
|
功率 |
1.5W |
設備本身，不包括下級設備供電 |
三、綜合環境監控云平臺
3.1 概述
環境監控云平臺是我司旨在為用戶提供便捷的服務而專門]開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司所有網絡型設備?？蛻魺o(wú)需再自行架設服務器，省去了服務器的維護費用，無需具備公網IP或者域名解析服務。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。
公司云平臺免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號?？蛻艨蓱{賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。
3.2 功能介紹
3.2.1 數據實時監控
平臺支持實時查看所氣體檢測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

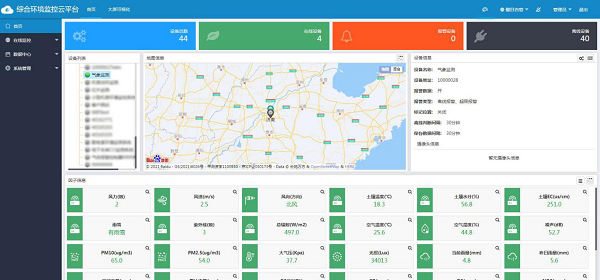

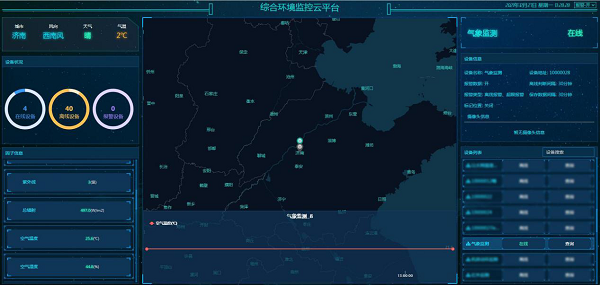

【首頁數據展示】

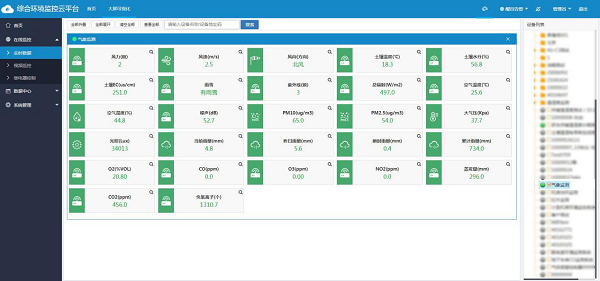

【列表展示】
3.2.2 實時地圖顯示

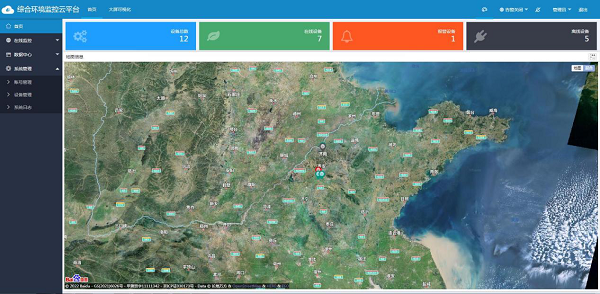

系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
3.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

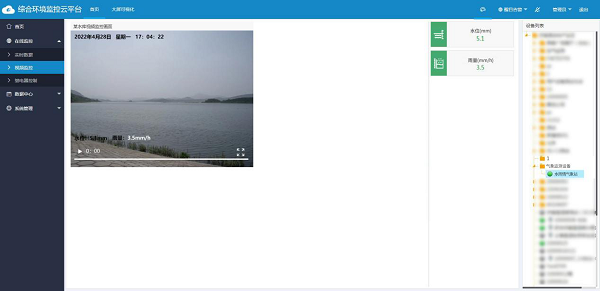

3.2.4 視頻監控
全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
3.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

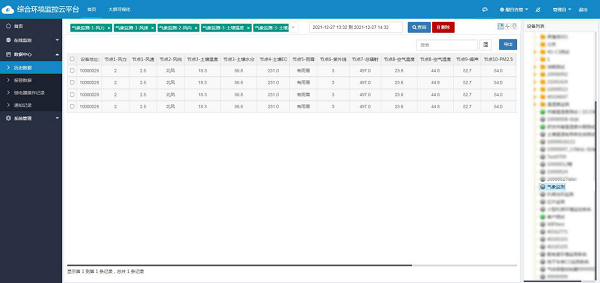

【歷史數據列表查看】

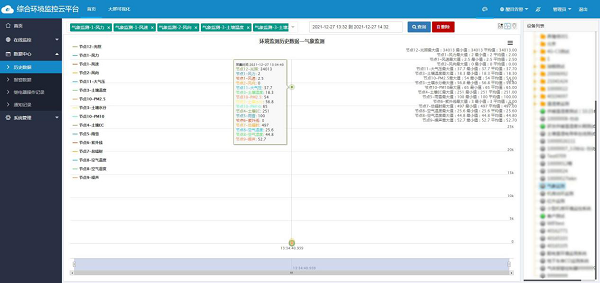

【歷史數據曲線查看】

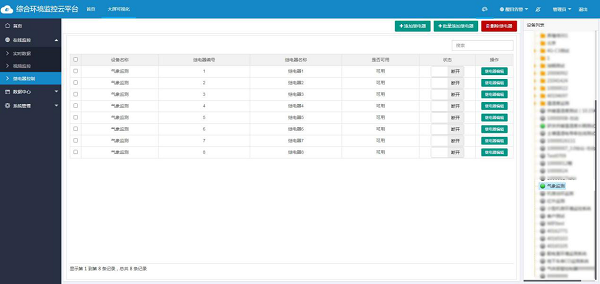

3.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。

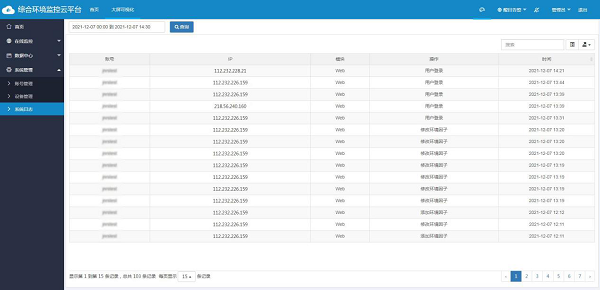

3.2.7 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
3.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。

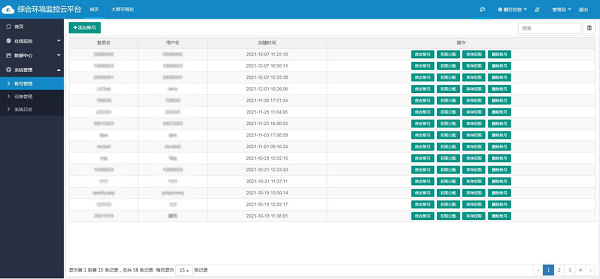

【賬號管理】
3.2.9 設備管理

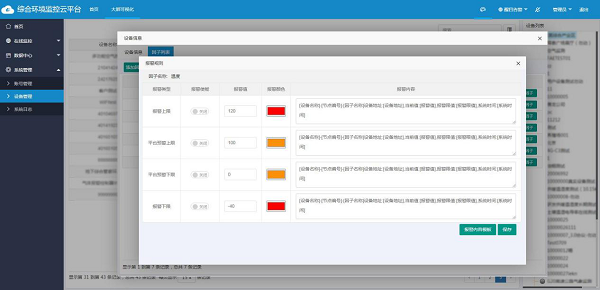

可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |

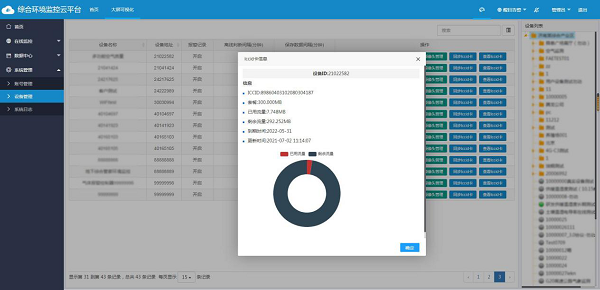

3.2.10流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。
3.2.11大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現水位、降雨量等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
3.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
3.2.13千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。

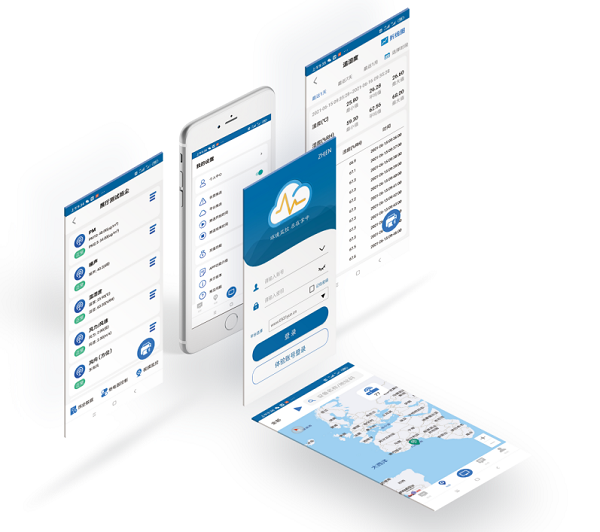

3.3手機APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測。可以通過賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
