一、系統概述
1.1 方案背景
水是人類賴以生存的重要自然資源之一，其質量安全與人們的生產和生活息息相關。隨著社會經濟的不斷發展，水資源短缺和水質惡化也愈發嚴重,其中河流水質污染問題成為了我們關注的問題之一。面對愈發嚴重的水污染現象，水質監測可以幫助我們?nèi)?、及時地掌握水質信息,有效消除用水隱患。通過科學技術手段來提升治理效率、改善生態環境、實現可持續發展。
為了實現控制水污染，保護水環境，建大仁科推出了一套水質監測解決方案。此方案是利用信息控制與處理、人工智能、自動化、物聯網及多媒體等技術開發的，集水質參數在線采集、無線傳輸、智能處理、超限報警、遠程管理等功能于一體的水質監測解決方案。
1.2 方案概述

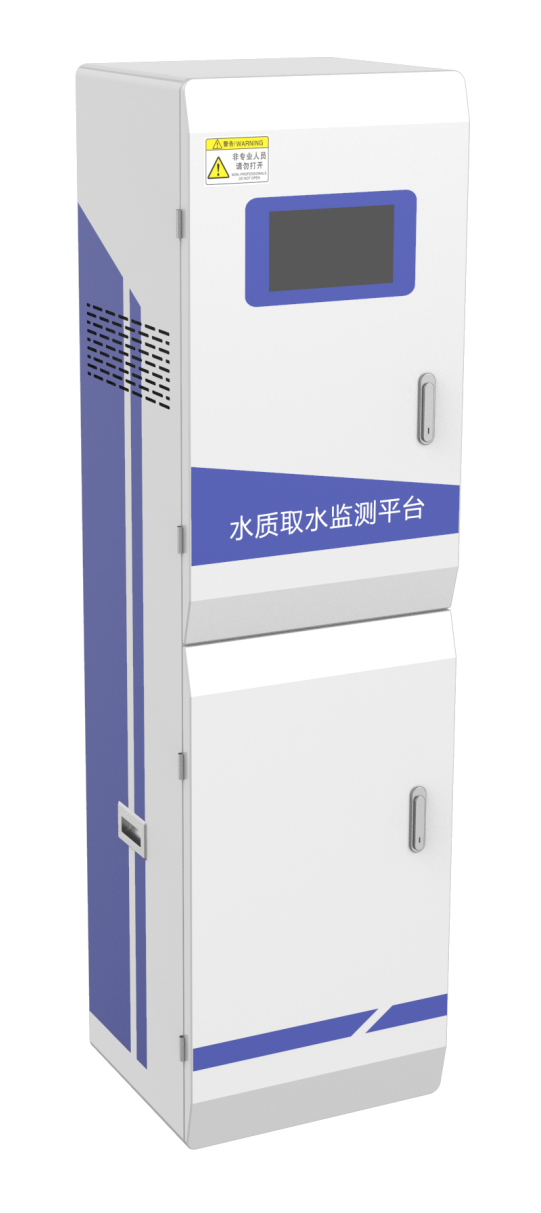

RS-QSPT-4G-1水質取水監測平臺主要應用于水流較為湍急或是不易采用浸入式監測設備安裝的場所，取水平臺所監測的數據均為無流速水樣數據，排除了流速對于檢測結果的影響，其數值更加穩定。設備整體由取水系統、監測系統及顯示系統三部分組成，采用220V市電供電，內含漏保及空開，并留有接地端子，布線全由接線端子轉接，保證產品內部的美觀性和簡潔性。

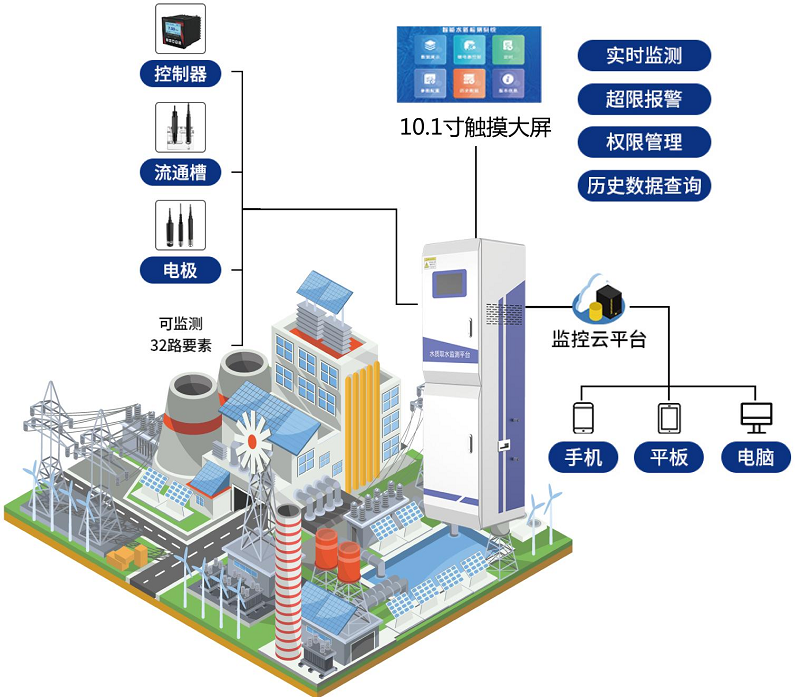

1.3 水質取水平臺監測拓?fù)鋱D
二、 系統簡介
2.1 方案組成
2.1.1 水質取水平臺監測
2.1.1.1 功能特點
■ 多集成一體化機身，各數字傳感器可根據監測需求任意搭配使用。
■ 全新觸摸大屏，動態顯示當前水質監測參數，操作靈活方便。
■ 支持各監測要素?cái)?shù)據自動存儲、查看功能。
■ 提供遠程云平臺，實時監測水質各要素狀態。
■ 水質樣本自動循環換水，保障了水質監測數據的穩定性。
2.1.1.2 技術參數
|
名稱 |
參數 |
|
工作電壓 |
220V |
|
數據上傳方式 |
支持2G、4G、RJ45 |
|
屏幕尺寸 |
10.1英寸 |
|
屏幕類型 |
觸摸組態顯示屏 |
|
水泵配置 |
220W冷熱水自啟停自吸泵 |
|
工作環境溫度 |
0~50℃ |
|
工作環境濕度 |
0~95%（無凝露） |
|
外形尺寸 |
50*40*167cm |
|
監測要素 |
任意搭配 |

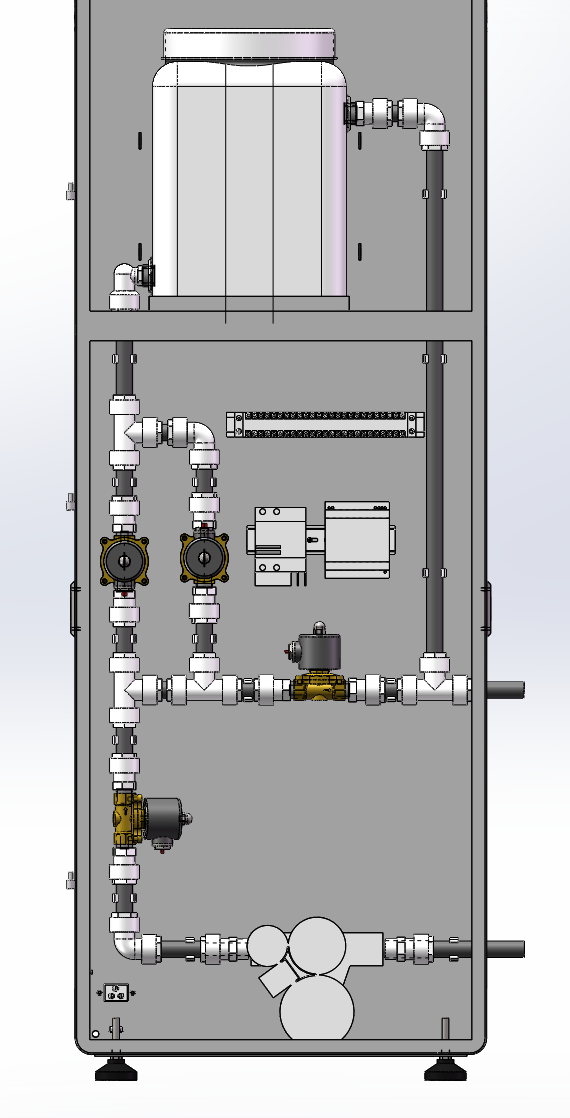

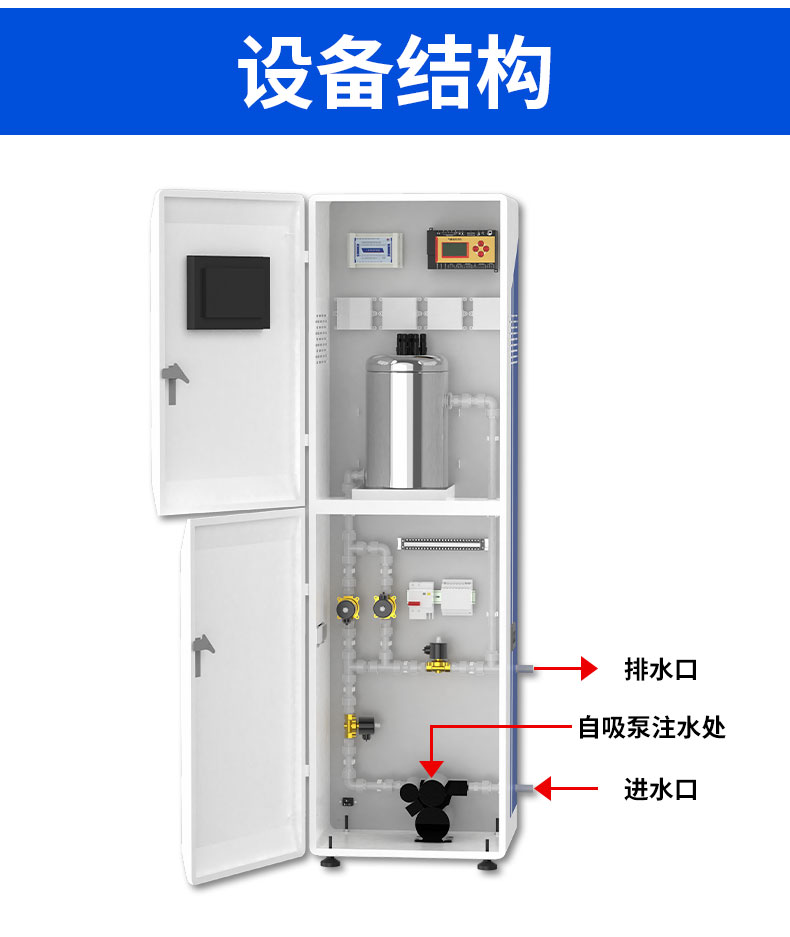

2.1.1.3 結構圖
|
部件編號 |
功能說明 |
|
1、2 |
1、2電磁閥根據設定的時間自動打開將水箱里的水排出。 |
|
3、4、5 |
3、4電磁閥打開，5自吸泵抽水實現管道里的水自動循環排放，避免因管道過長而積水影響監測數據準確性。 |
|
6、7、8 |
6、7電磁閥打開，8自吸泵工作將水源處需要監測的水抽到水箱中，進行水樣檢測。 |
2.1.1.4 產品選型
|
RS- |
|
公司代號 |
|
|
QSPT- |
|
水質取水監測平臺 |
|
|
4G- |
|
4G信號上傳 |
|
|
1 |
一代殼體 |

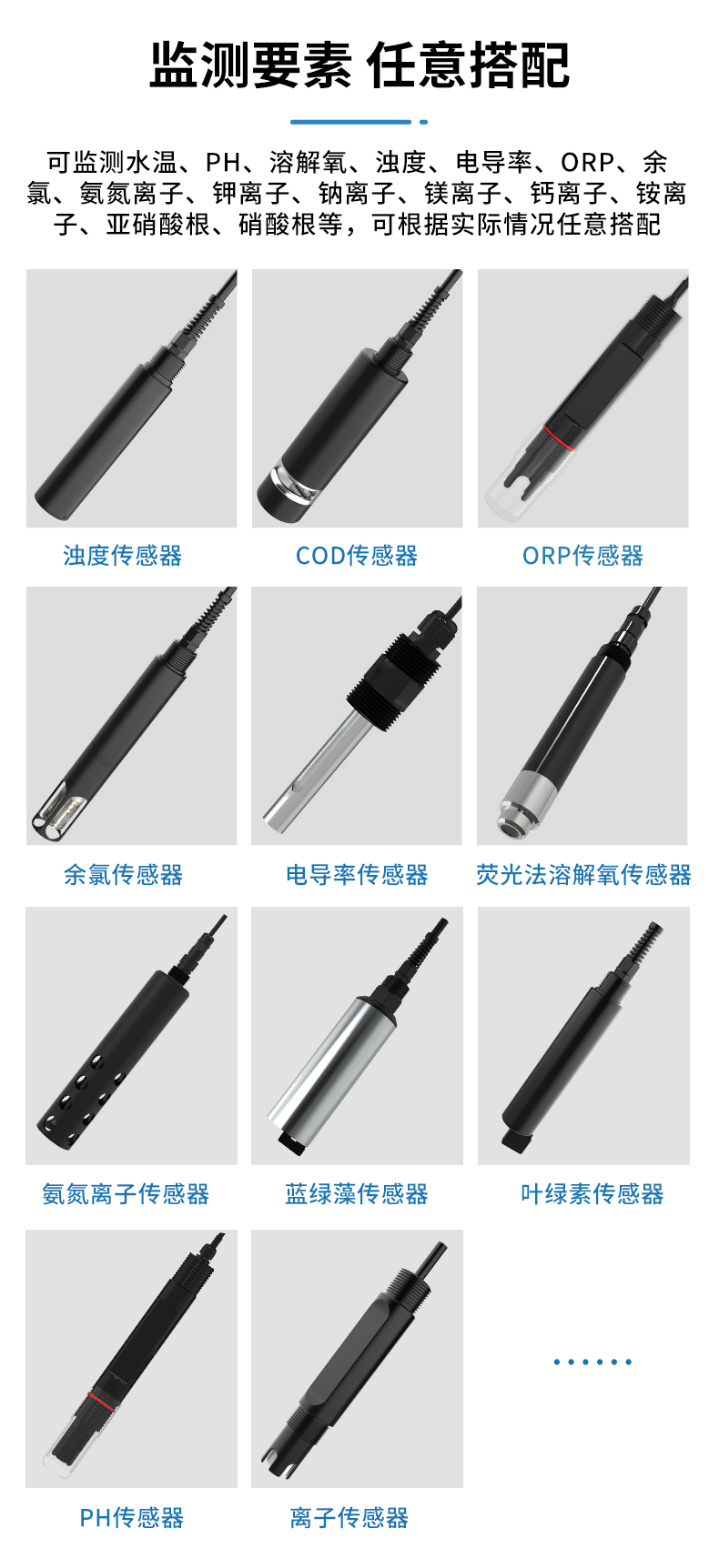

2.1.1.5 監測要素
|
監測要素 |
型號 |
外觀 |
量程 |
分辨率 |
精度 |
|
PH探頭 |
RS-PH-N01-3 |
 |
0-14PH |
0.01pH |
±0.15PH |
|
EC探頭 |
RS-EC-N01-3 |
 |
1 ~ 20000μs/cm |
K=1：1~2000μs/cm；
分辨率：0.1μs/cm
K=10：10~2000μs/cm；
分辨率：1μs/cm |
±1%FS |
|
ORP探頭 |
RS-PH/ORP-N01-B
|
 |
-1999mv~1999mv |
1mv |
±1mV |
|
溶解氧探頭 |
RS-LDO-N01 |
 |
0~20mg/L
(0~ 200%飽和度) |
0.01mg/L;
0.1%;
0.1°C |
±3%FS; ±0.5°C (25°C) |
|
濁度探頭 |
RS-ZD-N01 |
 |
0.0~200.0NTU；
0.0~1000.0NTU；0.0~4000.0NTU |
0.1NTU，
0.1℃ |
±5%FS（25℃）；±0.5℃ |
|
氨氮探頭 |
RS-NHN-N01-3/4 |
 |
0～100mg/L
（pH范圍4-10） |
0.01mg/L |
±3%FS |
|
COD探頭 |
RS-COD-N01-2 |
 |
0~500mg/L equiv.KHP
0~200NTU |
0.1mg/L |
±5%F.S. |
|
余氯探頭 |
RS-CL-N01-3 |
 |
0-10mg/L，
0-2mg/L， |
0.01mg/L |
±5%FS |
|
懸浮物探頭 |
RS-SS-N01-2 |
|
0~20000mg/L |
0.1mg/L |
±5%F.S |
|
葉綠素探頭 |
KH-CH-N01 |
 |
0～400μg/L或0～100RFU |
0.1μg/L
0.1RFU |
±5%FS（25℃）；±0.5℃ |
|
藍綠藻探頭 |
RS-BA-N01-2 |
 |
0~300000 cells/ml |
1 cells/mL |
1ppb若丹明WT染料的信號水平對應值的±5% |
|
離子探頭 |
鈉/鈣/硝酸根/亞硝酸根/氯/鈣/銨/鎂離子 |
 |
0-100.00mg/L
0-1000.0mg/L
0-3500.0mg/L |
0.01mg/L
0.1mg/L |
5%FS |

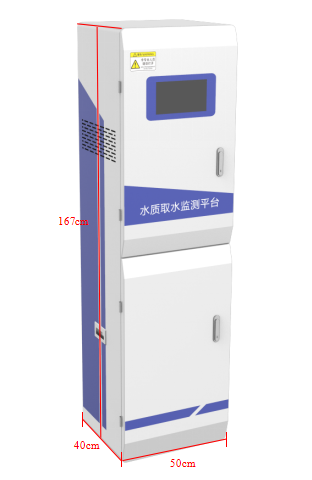

2.1.1.6 產品尺寸
2.1.1.6 產品使用

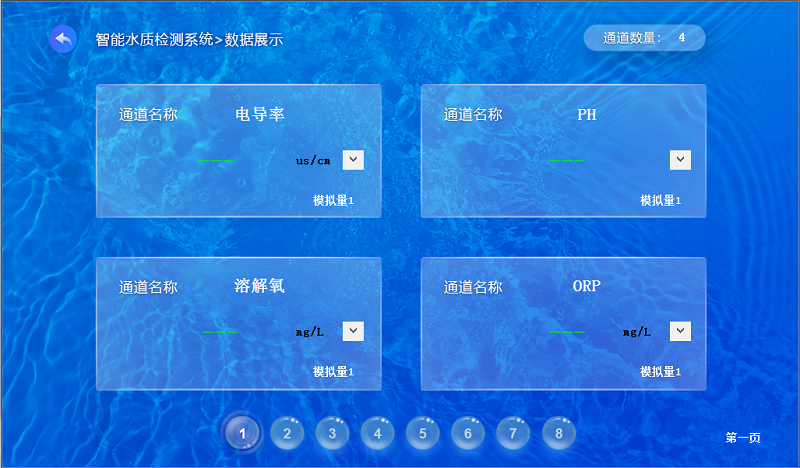

■ 數據展示
對當前水質各要素監測值進行實時顯示，通道數量可進行選擇，最多32個要素（對應主機32路通道）；

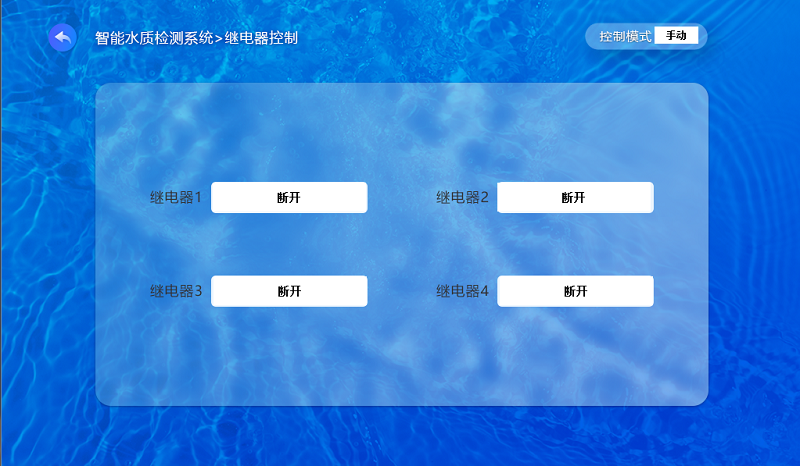

■ 繼電器控制
可選擇【手動】或【自動】模式來控制各個電磁閥及水泵的工作狀態，來達到水箱中水 質樣品的循環監測，讓監測數據更穩定。

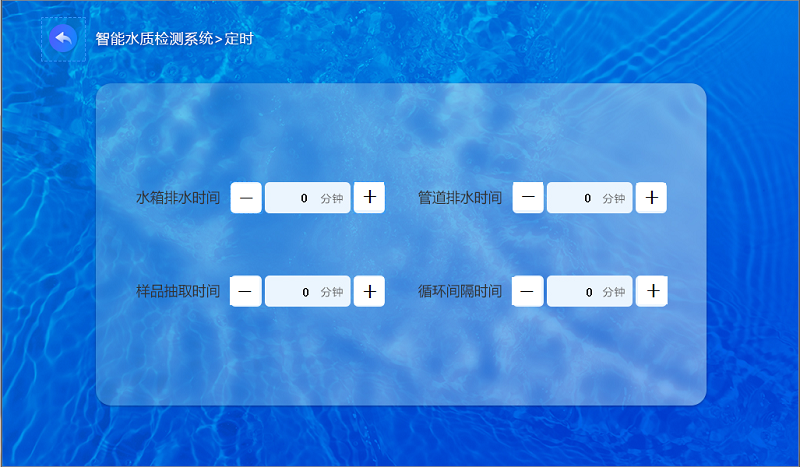

■ 定時
定時設置是對排水取水過程的一個設置界面，時間單位為分鐘；水箱排水時間默認2分鐘，管道排水時間依據現場情況自行設定，樣品抽取時間默認1分鐘，循環間隔依據現場需求自行設定。

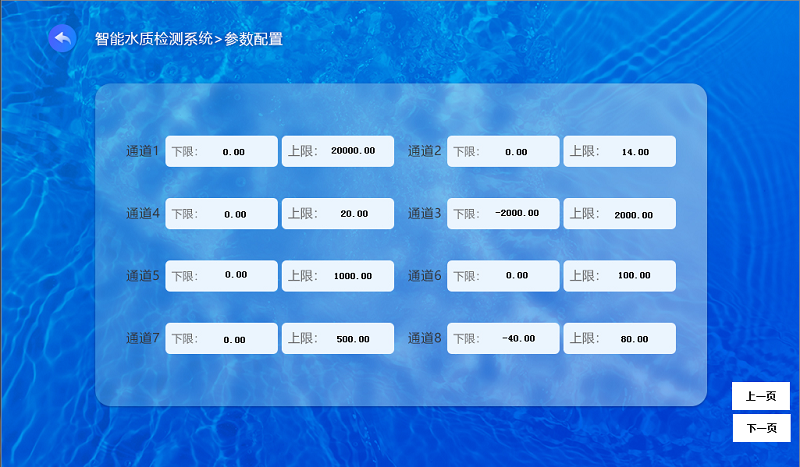

■ 參數配置
對水質監測各要素進行報警上下限的設置，當某個水質監測要素上下限超過此設定額時，顯示界面數據內容變紅進行報警提示。

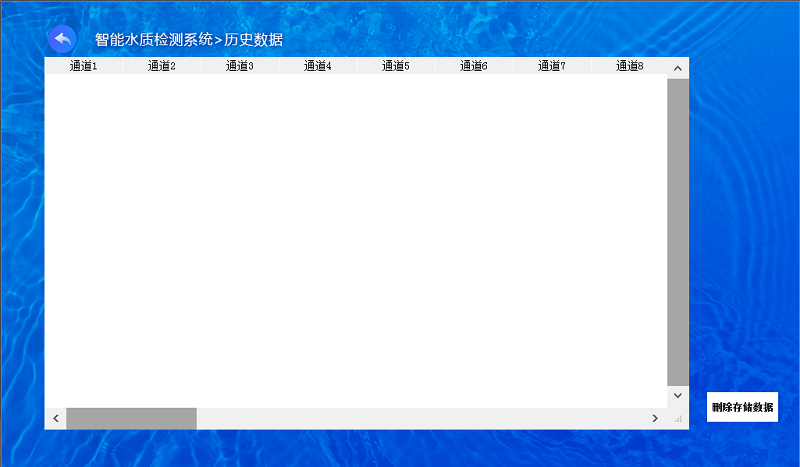

■ 歷史數據

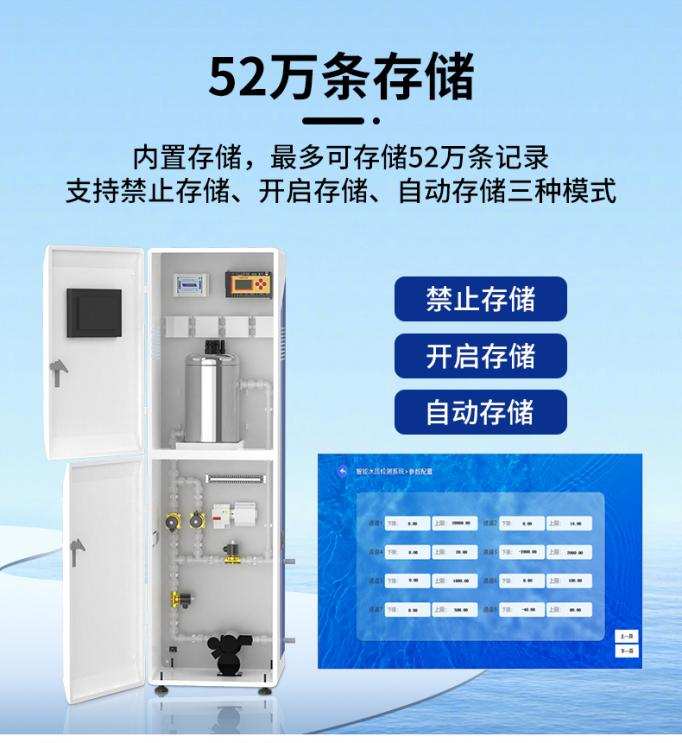

可在此查詢到兩年內水質監測各要素的監測數值，以便對水質的好壞變化進行一個把控，默認記錄間隔為分鐘。
三、應用范圍
