方案背景
我國幅員遼闊，緯度跨度廣，距海遠近差距大，加之地勢西高東低，導致我國具有氣候復雜多樣，季風氣候顯著，大陸性氣候強的特點。
其中復雜多樣的氣候特點經常導致我國災害性天氣頻繁發生，每年汛期由降雨引發的城市內澇、橋洞隧道積水所造成的損失占自然災害所造成損失的一半左右。
因此，建立城市內澇和橋洞隧道積水監測系統是防治此類自然災害的重要舉措，利用此系統可保證救災工作在各主管部門的指導下及時、有序的進行，盡量降低人員和財產的損失，減少此類自然災害對社會經濟的影響。
汛期安全度汛是國家防治自然災害的重點和難點，目前我國各地區域相關管理部門在安全度汛管理上普遍存在：度汛場所地域分布較為分散，偏僻，交通不便；安全隱患較大，常在雨季汛期易發、突發；管理人員較少，汛期常常顧此失彼；度汛場所無電源。
方案簡介

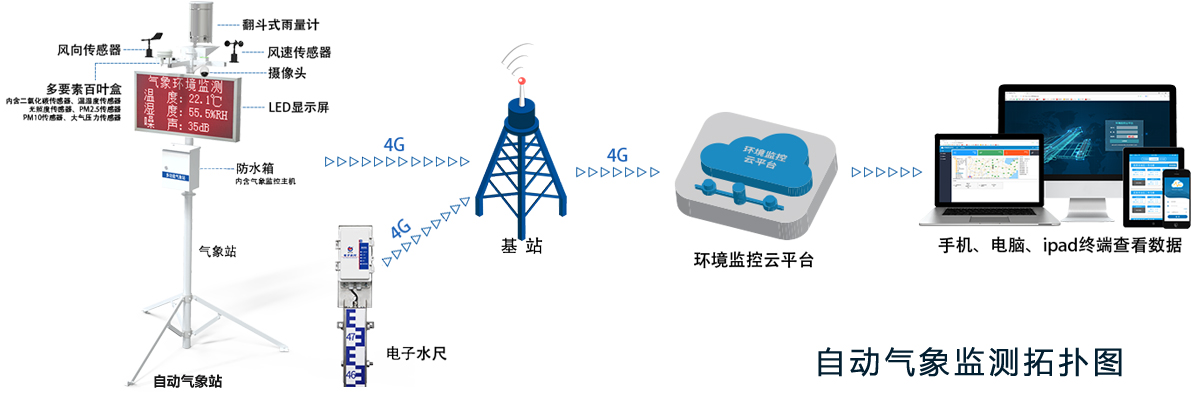

針對以上背景及管理難點，我司推出城市內澇、橋洞隧道積水環境監測系統解決方案。該系統將由數據采集系統，供電系統，視頻監控系統，中心主控系統（服務器、管理平臺）組成。
通過安裝城市內澇、橋洞隧道積水環境監測系統，實時監測降雨量狀況，及時掌握城市內澇、橋洞隧道積水狀況、預警安全事故，幫助有關部門制定恰當?shù)姆姥纯购榇胧?，從而減少降雨給人們帶來的損失。
氣象站（RS-QXZM-M*-*）
氣象站由數據采集傳感器、氣象監控主機、供電系統、通訊模塊、LED顯示屏、攝像頭組成。該設備采用高屈服強度碳鋼立桿和金屬噴塑電控箱，具有防雷擊、抗干擾等功能。氣象站中的傳感器可以采集多種氣象要素，采集的監測數據會通過氣象監控主機上傳至環境監控云平臺，實現對氣象環境的24小時實時監測。
具有 1 路 ModBus-RTU 主站接口可接入我司 485 傳感器；也可以根據客戶需求任意搭配其他 485傳感器。
外接翻斗式雨量計，可采集總雨量、瞬時雨量、日雨量、當前雨量。
2 路繼電器輸出，可關聯到任何一路信號采集上做報警或自動控制使用。
1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件。
外接 1 路LED 顯示屏，默認點陣 96*48（支持最大點陣數 1024*256）。
可搭配太陽能電池板和蓄電池，用于野外測量，解決供電問題。
可以支持市電與太陽能雙供電，保證設備在惡劣的情況下也可以正常不間斷工作。
設備唯一 8 位地址，易于管理識別，可搭配我司提供的多種軟件平臺。
翻斗式雨量計（RS-YL-*-4-*）
翻斗式雨量計為降水量測量?jī)x器儀表，其性能符合國家標準GB/T 21978.2－2014《降水量觀測要求》要求。核心部件翻斗采用了三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。脈沖轉 485 信號輸出，可直接讀取降雨量，無需二次計算，簡單方便。
基于參考SL651-2014水文監測通信數據規約，本設備可上傳以下雨量信息：
瞬時雨量：前1分鐘雨量；
日雨量：從昨日0時到昨日23點59分的雨量；
當前雨量：從今日零時到當前時刻的雨量；
累計雨量：從設備安裝好一直計量到當前時刻的雨量；
10分鐘雨量：當前時刻往前10分鐘的累計雨量。
主要技術指標：
雨量計筒直徑：Φ200mm ；
分辨率：0.5mm/0.2mm可選 ；
刃口銳角：40°～45°；
輸出方式：脈沖型 ；
測量準確度：≤±2% ；
雨強范圍：0mm～4mm/min；
允許通過最大雨強：8mm/min 。
多要素百葉盒（RS-BYH-M）
多要素百葉盒集二氧化碳、PM2.5、PM10、溫濕度、大氣壓力、光照于一體，采用標準 MODBUS-RTU 通信協議，RS485 信號輸出，通信距離最遠可達 2000 米。
產品主要特點：
體積小、重量輕，采用優質抗紫外線材質，使用壽命長，采用高靈敏度的探頭，信號穩定，精度高；
M2.5 和 PM10 同時采集，量程：0-1000ug/m3，分辨率 1ug/m3，獨有雙頻數據采集及自動標定技術，一致性可達±10%；
測量環境溫濕度，測量單元為瑞士進口，測量準確；
寬范圍 0-120Kpa 氣壓量程，可應用于各種海拔高度；
光照采集模塊采用高靈敏度的感光探頭，光照強度量程 0~20 萬 Lux；
采用專用的 485 電路，通信穩定，10~30V 寬電壓范圍供電。
聚碳風速傳感器（RS-FSJT-*）
聚碳風速傳感器，外形小巧輕便，便于攜帶和組裝，三杯設計理念可以有效獲得風速信息，殼體采用聚碳酸酯復合材料，具有良好的防腐、防侵蝕等特點，能夠保證傳感器長期使用無銹琢現象，同時配合內部順滑的軸承系統，確保了信息采集的精確性。被廣泛應用于溫室、環境保護、氣象站等環境的風速測量。
產品主要特點：
量程：0-60m/s，分辨率0.1m/s；
防電磁干擾處理；
采用底部出線方式、完全杜絕航空插頭橡膠墊老化問題，長期使用仍然防水；
采用高性能進口軸承，轉動阻力小，測量精確；
聚碳酸酯外殼，機械強度大，硬度高，耐腐蝕、不生銹可長期使用于室外；
設備結構及重量經過精心設計及分配，轉動慣量小，響應靈敏；
標準ModBus-RTU通信協議，接入方便。
聚碳風向傳感器（RS-FXJT-*-*）
外形小巧輕便，便于攜帶和組裝，全新的設計理念可以有效獲得風向信息，殼體采用聚碳酸酯復合材料，具有良好的防腐、防侵蝕等特點，能夠保證傳感器長期使用不變形，同時配合內部順滑的軸承系統，確保了信息采集的精確性。被廣泛應用于溫室、環境保護、氣象站、船舶、碼頭、養殖等環境的風向測量。
產品主要特點：
量程：8個指示方向；
防電磁干擾處理；
采用高性能進口軸承，轉動阻力小，測量精確；
聚碳酸酯外殼，機械強度大，硬度高，耐腐蝕、不生銹可長期使用于室外；
設備結構及重量經過精心設計及分配，轉動慣量小，響應靈敏；
標準ModBus-RTU通信協議，接入方便。
氣象監控主機（RS-QXZ-M-Y）
該設備是一款氣象站專用控制主機。具有1路ModBus-RTU主站接口（可通過此接口連接我司其他類型的485傳感器）、4路模擬量信號采集、1路浸水檢測、4路開關量采集、2路繼電器輸出；帶有1路ModBus-RTU從站接口，可將數據通過485通信的方式上傳至客戶的監控軟件或PLC組態屏；該主機支持短信報警功能，可通過短信進行遠程參數配置。
產品主要特點：
具有1路ModBus-RTU主站接口可接入我司所有類型的485傳感器。例如：風速、風向、空氣質量、土壤水分等傳感器；
內置數據存儲，可存儲52萬條記錄，通信故障時，設備自動存儲；通信恢復后可將存儲數據上傳；
大屏中文液晶顯示，界面簡潔友好；
可外接 1 路室外 LED 單色顯示屏，支持最大點陣數 1024*256；
設備唯一8位地址，易于管理識別，可搭配我司提供的多種軟件平臺。

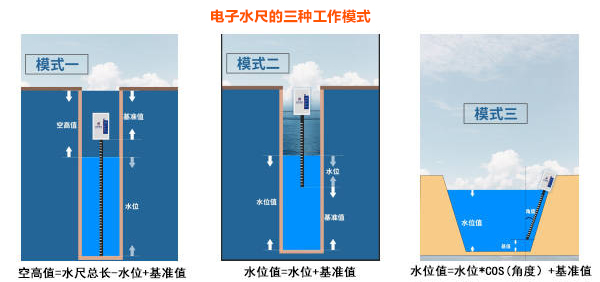

電子水尺（RS-DR-*-1）
電子水尺是一款采用先進的處理器芯片作為控制器的設備。通過測量電極的水位以獲取數據，具備極高的精度及抗干擾能力?？捎糜诮印⒑?、水庫、水電站、灌區及輸水等水利工程中進行水位的監測。也可適用于自來水、城市污水處理、城市道路積水等市政工程中水位的監測。本產品具有采樣精度與設備的水尺長度無關的特點。在任何應用環境中，均可以保持極高的測量精度，測量精度1cm。
產品主要特點：
采用先進的生產工藝，采用不銹鋼作為防護外殼，防護性及抗干擾能力強；
采用高密封性材料，設備不受污泥、污染物、沉淀物等外界環境因素影響；
具有 1 路開關量信號輸出，可任意關聯報警事項輸出或用于水位上下限控制；
采用4G傳輸方式，無需現場布線，無距離限制；
數據上傳頻率 20-65535s/次可設；
可接免費的環境監控云平臺（www.0531yun.cn）。
供電系統
太陽能供電系統 ：太陽能供電系統配備太陽能充電板，膠體電池、鉛蓄電池（配有專用地埋箱），太陽能充放電控制器等組成。
太陽能控制器+鉛蓄電池：使用時和氣象主機共同放置在防水箱中，太陽能電池板，太陽能控制器，鉛蓄電池發貨時均會配備防水對插線，解決客戶現場不會接線的尷尬。整個太陽能供電系統可以在陽光較好的情況下，8個小時充滿電，并可在持續陰雨天中續航5-7個工作日。
視頻監控系統
對于城市內澇和橋洞隧道積水的監控系統而言，以視頻實時監控的方式來集中管理各個站點的數據十分方便。由于將環境數據監控系統和視頻監控合二為一，一旦有異常事件發生，環境數據監控系統自動彈出數據報警彈窗，監控人員可即時調取相關區域視頻并作報警提示和處理。

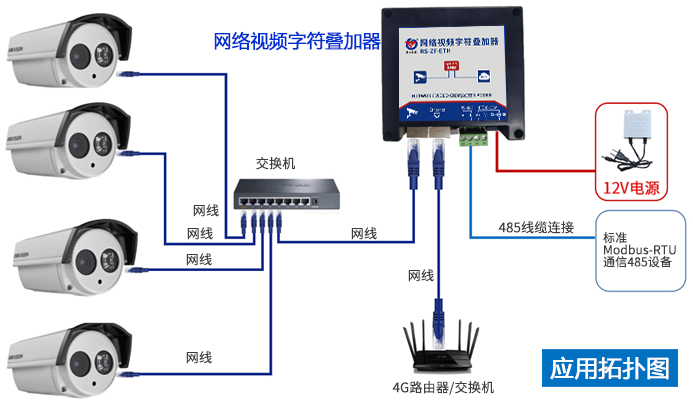

網絡視頻字符疊加器（RS-ZF-ETH）
網絡視頻字符疊加器是我司專為市面通用標準 Modbus-RTU 通訊模式 485設備研發的一款適用于高清網絡攝像機的設備。用戶可根據實際需求將此產品連接 485 設備，簡單配置疊加器后，高清網絡攝像機視頻畫面上會疊加顯示相應字符信息?？捎糜趥鞲衅鳢B加字符信息、 機房監控、智能農業、氣象監測等場所。
產品主要特點：
產品可同時處理多臺攝像機字符信息，最多可同時支持 4 臺攝像機疊加；
可接入多臺 485 設備，最多可接入 16 臺 485 設備；
獨立軟件配置，功能強大，界面簡潔，操作簡單；
攝像頭底層協議對接，不影響原有視頻信號；
字符顯示位置全顯示屏可調；
支持任意中文、英文、標點顯示，（顯示數量與攝像頭有關）；
攝像頭實時顯示監視現場的數據變化；
支持 DC10~30V 寬電壓輸入。
環境監控云平臺（www.0531yun.cn）
環境監控云平臺是網頁端在線監控平臺，可以通過賬號密碼在不同終端登錄。主動接收監控主機上傳的所有監測數據，并在平臺界面實時顯示；通過手機、Pad、電腦等信息終端向管理者推送實時監測信息、歷史數據曲線查看、報警信息，方便工作人員及時采取防汛措施，提高其監測的穩定性和可靠性。
云控通APP:
為方便移動端用戶監測數據，公司研發推出“云控通”手機APP，方便用戶24小時實時監測。可以通過賬號密碼選擇登錄云平臺賬號查看該賬號內設備狀態，可一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印，功能強大。
方案功能
1、實時監測：該方案可實時監測各個監測點的數據，保證管理人員能夠全面了解城市降雨量的情況。
2、數據存儲：可查詢一個或多個監測點的歷史數據，根據需要選擇相應的監測點、時間范圍和數據類型進行查詢。
3、移動監管：通過手機APP實時查看數據，實現管理人員遠程監管和數據隨時隨地查看。
4、坐標展示：地圖實時顯示設備位置、在線狀態及部分?jǐn)?shù)據信息。
5、大屏可視化：大屏可視化設置，數據異常時可點開相對應的視頻監控查看當前控制系統運行狀態。
6、超限告警：當監測到任意數值超限時，系統會及時給管理員以電話、短信形式發送告警信息。
7、賬號分級：支持賬號分級管理，主賬號下可分配多個子賬號，賬號等級不同，權限不同。
8、二次開發：環境監控云平臺界面完全中性，支持用戶二次開發。
