第一章 項目概述
1.1 項目背景
降雨是觸發突發性地質災害的主要因素，從地理因素看，我國是一個多山的國家，山丘區面積約占全國陸地面積的三分之二。我國主要位于東亞季風區，暴雨分布范圍廣;季風氣候決定了我國降雨再年內分布不均，汛期高度集中。
目前，國內不少水文站監測水位及降雨量仍采用人工方式，該方式不但存在數據測量不準確時效性不強，還存在測量人員的安全問題。為了解決此類問題，國家提出建設“數字水利”的目標，全面實施水雨情遠程實時監測系統建設。防汛工作逐步從被動抗洪向主動防汛轉變。為進一步提高防汛抗洪決策的有效性和可靠性，實施水雨情監測系統建設，可及時對可能或者正在發生的汛情、險情、災情進行動態監視，隨時了解現場情況，以便采取相應的預防和補救措施。設備的安全運行，對領導決策和減少洪水災害，緩解城市的防洪壓力、保障人民生命財產的安全具有重要作用。
1.2 建設目標
在研發設計水雨情在線監測系統的時候，我們應該總結前人開發的經驗，結合最新自控和軟硬件技術，建設以信息化為基礎，無縫隙、精準化、可視化、智慧型現代水雨情監測預報預警體系，打造現代公共水雨情監測服務體系，完成實現水雨情集中分布式監控和智能化管理的目標，保證系統的高穩定性、高可靠性、高安全性。
具體目標如下：
■實現對水雨情信息進行實時性采集，以及水位和雨量報警通知，保障系統信息的高效性、及時性、準確性、充分性。
■所有觀測點數據通過無線網絡直接傳輸至云平臺，在云平臺可視化界面中直觀顯示各測點水雨情信息及設備狀態；在發生報警時，系統可自動發出報警信號，如：系統彈出信息、發出聲音提示，向相關部門指定人員發出報警短息通知。
■系統開發堅持先進、實用、穩定可靠的原則，并具備良好擴展性、兼容性和開放性，為系統后期擴展升級、向其他相關平臺系統提供數據共享服務提供規范性接口。
■系統可以接入視頻攝像頭，可實時監測現場視頻畫面。
■在滿足水雨情環境監測系統功能及性能要求的前提下，盡量降低系統建設成本，并不斷升級和改進軟硬件產品，針對各大環境監控系統都有對應的產品和方案。以“為客戶提供最高性價比的方案”為設計目標來進行方案設計，綜合客戶需求以及擴展性要求，選擇最合適的產品，降低系統造價，為客戶節約項目成本。
■方案在設計過程中根據客戶需求、項目規模等等選擇合適的監控產品和技術方案實現，其采用的產品均滿足簡單、實用、易操作、易維護的特性，力爭使系統更容易使用和維護，降低客戶使用監控系統的管理和維護成本。
■本方案中控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業、標準和環保部頒布的技術規范。
1.3 設計依據
■ 《水位觀測標準》GB/T 50138-2010
■ 《水文儀器基本參數及通用技術條件》GB/T 15966-2007
■ 《水文自動測報系統設備通用技術條件》GB/T 27994-2011
■ 《水文自動測報系統通信電路設計規定》SL 199-1997
■ 《水文自動測報系統技術規范》SL 61-2015
■ 《水文自動測報系統設備基本技術條件》SL/T 102-1995
■ 《水情自動測報系統運行維護規程》DL/T 1014-2006
■ 《水情自動測報系統技術條件》DL/T 1085-2008
■ 《水文儀器及水利水文自動化系統型號命名方法》SL108-2006
■ 《水利系統通信業務導則》SL 292-2004
■ 《水位測量儀器通用技術條件》GB/T 27993-2011
■ 《水情自動測報系統技術條件》DL/T 1085-2008
第二章 項目介紹
2.1 水雨情在線監測系統介紹
水雨情在線監測系統基于物聯網的“自動感知、可靠傳輸、智能應用”業務模式，建設統一數據采集平臺，綜合地理信息系統(GIS)技術、云計算技術、人工智能技術、無線傳輸技術，實現對包括水情、雨情等信息的實時監測，是針對測河流、水庫、人工河道、景觀河道、航道等環境設計的一款水雨情監測系統。采用B/S結構設計，用戶可以通過局域網或廣域網進行遠程訪問，隨時隨地查看監測數據，充分整合軟、硬件設備資源，可以對所監測場所實現全天候遠程自動監測，完整的記錄各場所數據的動態變化過程，實現水雨情的信息化管理。并解決當前人工巡檢方式無法實現24小時不間斷監控的問題，可為防汛工作人員提供實時直觀的水雨情信息，為管理者和決策者提供智能的預警分析支持手段。

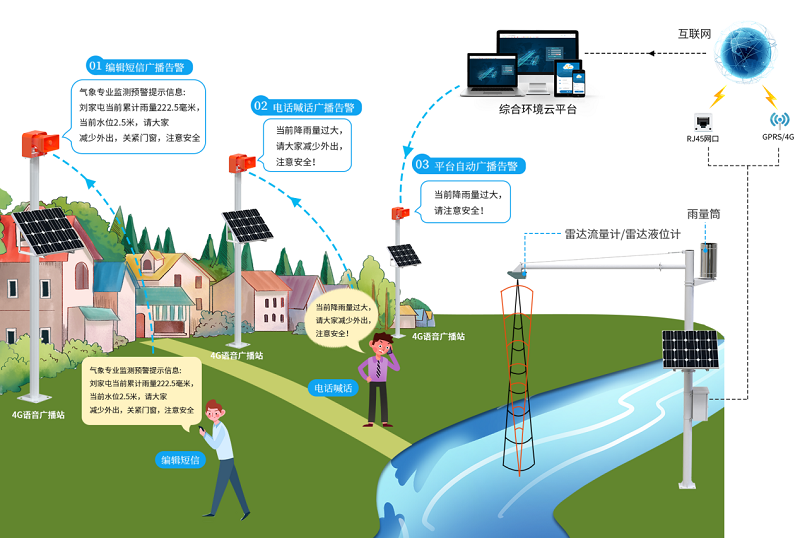

該系統由水雨情監測站、4G語音告警廣播站以及綜合環境監控云平臺組成。管理部門通過水雨情監測站對水位、總雨量、瞬時雨量、日雨量、當前雨量等要素及現場圖像視頻進行全天候采集，支持無線和有線等多種網絡通訊方式進行數據傳輸，將數據傳輸至環境監控云平臺中，用于水雨情的統計分析和處理。具有自動氣象監測、實時數據顯示、實時圖像顯示、智能遠程告警、數據分析存儲等功能。幫助管理人員及時掌握河流的降水、斷面水位等流域水文狀況，從而及時做出管理決策。系統可總覽各測點分布、一目了然汛情告警區域，自動存儲歷史記錄便于追溯，對比分析雨水情變化趨勢，有效輔助相關部門制定防汛抗旱調度方案和應急預案，及時預警洪澇災害、避免人員和經濟損失。
本系統施工部署非常簡便，細節考慮周到，擴容方便。所有的傳感器設備都采用總線傳輸方式，避免了敷設線路的麻煩；監控管理平臺也非常人性化，界面友好、操作簡單、功能全面，監控設備的管理采用即插即用。實現了即插即用系統集成擴容的平滑過渡，這樣需求方可以很方便地根據自身的需求和投資預算進行項目的投資，不會造成重復投資浪費。

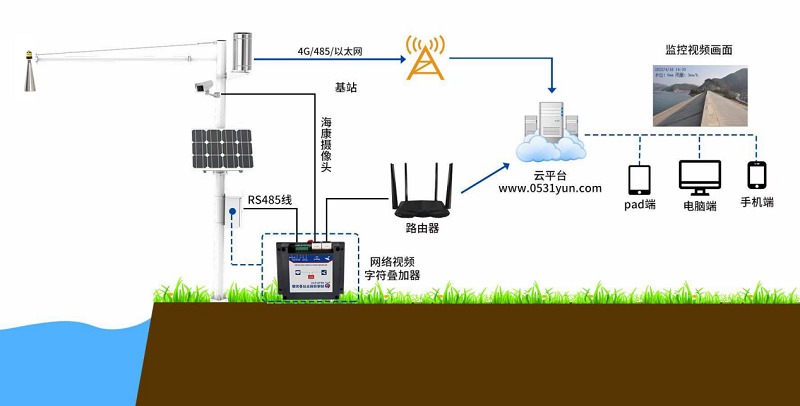

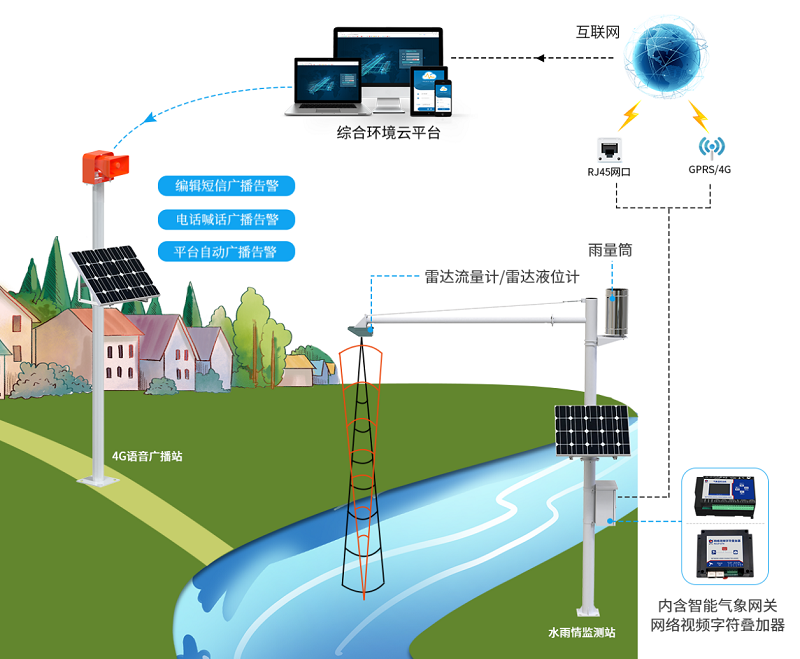

2.2 水雨情在線監測系統拓撲圖
2.3 水雨情在線監測系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ 專業傳感器，精準監測
氣象環境監測系統均采用高精度傳感器，測量范圍廣，準確度高，確保產品優異的可靠性、高精度和互換性。
■ 提供免費云平臺，功能強大
平臺采用B/S架構，維護和升級方式簡單，最少支持1000個采集設備的監控和管理，采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。具備多級別告警方式，支持語音、短信、郵件和現場聲光報警方式。云平臺自動收集水雨情監測站上傳的監測數據，通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。
■ 布線簡潔，容易維護
整個系統集軟硬件一體化設計，高度集成，使用壽命長。水雨情氣象監測站中的傳感器設備設有獨立線標，根據線標一一對插，安裝省時省力。設備之間相互獨立通信，若設備故障，可快速判斷，無需爬高、無需大范圍拆卸。
■ 一體多能，按需配置
水雨情在線監測系統采用一體式水雨情監測站，主要通過水雨情監測站中的雷達液位計和翻斗式雨量計監測水位、總雨量、瞬時雨量、日雨量、當前雨量等多種要素。
■ 跨區域統一管理
通過設立統一監控管理站，對分布在不同區域的多個設備和信息進行全數字化集中監控管理，滿足現代化氣象環境監測站點統一監管需要。
■ 多種管理方式
系統支持Web端、移動端多種管控方式。也可以通過現場監測站內置7寸電容觸摸屏，配置參數。
■ 具有豐富的自動告警方式
系統支持電話、短信、郵件等告警方式，并具有多種告警方式可以選擇，滿足絕大多數用戶的需求。并且可靈活設置報告數據的間隔，減少系統正常時發送的普通數據，而在異常發生時可以及時將報警事件通知到監控中心。從而保證了系統報警的實時性和可靠性。
■ 軟硬件產品集成度高
氣象環境監測系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
■ 支持定制
我司在設計方案時從客戶使用的角度出發，集成了很多比較實用的功能，也可根據客戶需求定制方案，做到在應用和維護盡可能方便省心。
第三章 水雨情監測站
3.1 簡介
山東仁科水雨情監測站主要利用綜合采集控制技術、計算機軟件技術、遠程通訊技術等，通過部署水雨情數據采集終端，實現數據智能化采集和一體化上傳，搭配后端環境監控平臺，健全防汛減災監測系統，加強分析研判，及時發布告警信息，為其安全穩定運行提供綜合全面的保障。能夠24h連續采集水位、總雨量、瞬時雨量、日雨量、當前雨量等多個要素進行實時監測。完全實現監測現場無人值守，能夠勝任在野外惡劣的氣象環境下常年不間斷工作。
3.2 功能介紹
■ 1路ModBus-RTU主站接口
水雨情監測站具有1路 ModBus-RTU 主站接口，可連接我司變送器，能夠監測水位、總雨量、瞬時雨量、日雨量、當前雨量等多種要素。
■ 外接國標雨量計
水雨情監測站可外接1路翻斗式雨量計。其雨量計防護等級高，筒身不易變形。符合國標要求承雨口徑200mm，精度：±2%，桶口口緣呈刃口狀，刃口角度44°。
■ 4G/RJ45通訊接口（二選一）
1 路多功能 GPRS 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺，還可選擇插網線來通過網口上傳。
■ 1 路 ModBus-RTU 從站接口
具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件，還可用作外接室外屏（選配）。
■ 繼電器輸出（選配）
選配2路繼電器輸出，可做遠程手動控制。
■ 1路室外LED單色顯示屏
可外接1路室外LED單色顯示屏，默認點陣96*48（最大點陣數 1024*256），滿足不同場景的觀看要求。
■ 支持太陽能板供電
可搭配太陽能電池板和蓄電池，用于野外測量，解決供電問題。
■ 支持市電與太陽能雙供電
多種供電方式，保證設備在惡劣的情況下也可以正常不間斷工作。
■ 一體化設計
山東仁科水雨情監測站桿體上增加微連孔設計，所有設備一律桿內走線，有效避免紫外線及鳥蟲對設備線造成的損壞。桿體底部留有檢修口，不僅方便檢修，還支持供電接線及土壤類傳感器走線，一舉多得。
■ 抗震防雷性能好
山東仁科水雨情監測站擁有防雷擊、抗干擾等保護措施，采用了降額、電磁兼容、野值剔除等多種技術，增強了監測站對野外環境的抵抗能力，使其更加適應野外各種惡劣的環境。
■ 安裝簡單
山東仁科水雨情監測站整體立桿采用2節法蘭連接。內部每個傳感器都有單獨的線纜，采用防水對插線連接，只需拔插線纜，即可完成安裝。并且每條線纜上均帶有標識，當設備發生故障時，可快速判斷故障位置并及時維修。具有走線簡單、接線便捷、安裝穩定、運輸方便等特點。
■ 適配性高
設備唯一 8 位地址，易于管理識別，可搭配我司提供的多種軟件平臺。

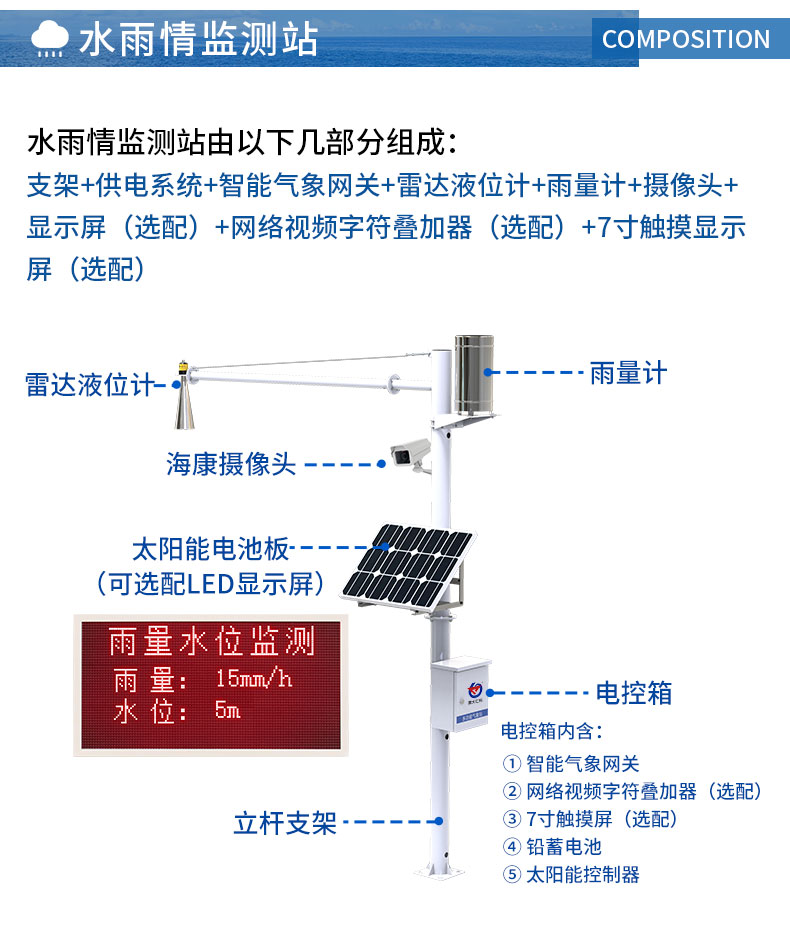

3.3 結構組成
水雨情監測站由以下幾部分組成：
支架+供電系統+防水電控箱（智能氣象網關+7寸觸摸屏（選配）+視頻字符疊加器（選配））+雷達液位計+翻斗式雨量計+攝像頭+顯示屏（選配）

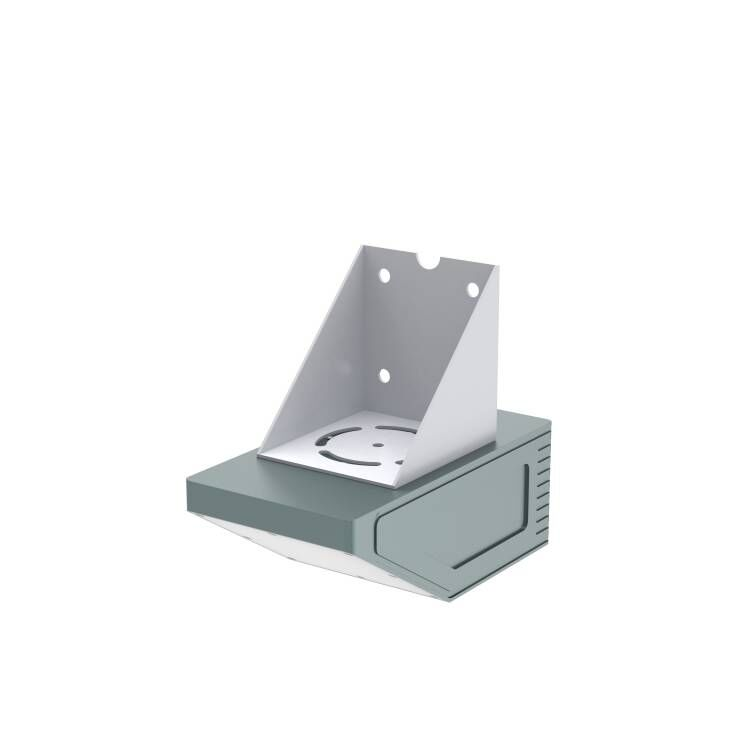

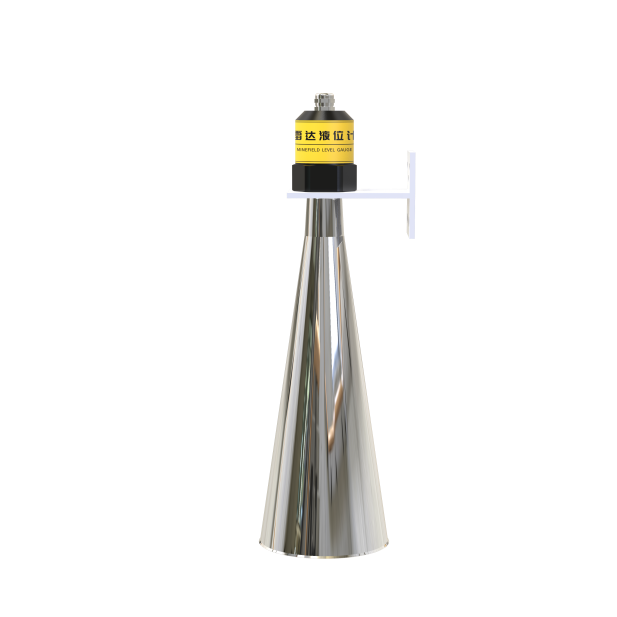

3.3.1 雷達液位計
雷達水位計（型號：RS-RAD-N01-1），是指工作在76-81GHz的調頻連續波(FMCW)雷達產品。產品最大量程可以達到70m, 盲區在10 cm以內。由于它工作頻率更高，帶寬更大，測量精度更高。產品提供支架的固定方式，配合本公司水雨情立桿、主機使用。
3.3.1.1 測量原理
雷達液位計天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接受和處理,傳輸信號經電子信息處理單元自動轉換成液位信號（因為微波傳輸速度極快,電磁信號到達目標并經反射返回接收器這一過程幾乎是瞬間完成的）。
3.3.1.2 功能特點
?基于自研的 CMOS 毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區；
?工作帶寬大，使產品擁有更高的測量分辨率與測量精度；
?最窄 6°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷；
?一體化透鏡設計，體積精巧，便于安裝；
?功耗低，壽命時間長。
3.3.1.3 技術參數
|
名稱 |
參數 |
|
信號輸出 |
RS485 |
|
測量范圍 |
30m |
|
測量精度 |
±3mm |
|
介質溫度 |
-40℃~+250℃ |
|
過程壓力 |
-0.1~4MPa |
|
頻率范圍 |
26GHz |
|
防護等級 |
IP67 |
|
應用范圍 |
耐溫、耐壓、氫腐蝕性液體 |
3.3.2 雷達流量計
我司自主研發的雷達流量計（型號：RS-RAD-N01-3），可配合本公司水雨情立桿、主機使用。采用485通信，標準 ModBus-RTU 通信協議，最遠通信距離 2000 m，主要應用于水渠、河流等需要流量及水位監測的場合。
3.3.2.1 功能特點
?非接觸式測量，免受泥沙影響以及維護簡單；
?可檢測水流速度、水位高度、水量以及流量；
?485 通信，標準 ModBus-RTU 通信協議；
?10-30V 直流寬電壓供電；
?防水設計可用于室外。
3.3.2.2 技術參數
|
名稱 |
參數 |
|
供電 |
DC 10-30V |
|
最大功耗 |
1.3W |
|
工作溫度 |
40℃~+60℃，0%RH~95%RH（非結露） |
|
測速發射頻率 |
24.00~24.25GHz |
|
測速范圍 |
0.1 ~20m/s |
|
測速精度 |
±2% |
|
速度分辨率 |
0.01m/s |
|
測距發射頻率 |
76GHz~81GHz |
|
測距范圍 |
0.1 ~ 65m（僅測量水位時最大量程） |
|
測距精度 |
±1mm |
|
測距分辨率 |
1mm |
|
使用高度 |
0~5m |

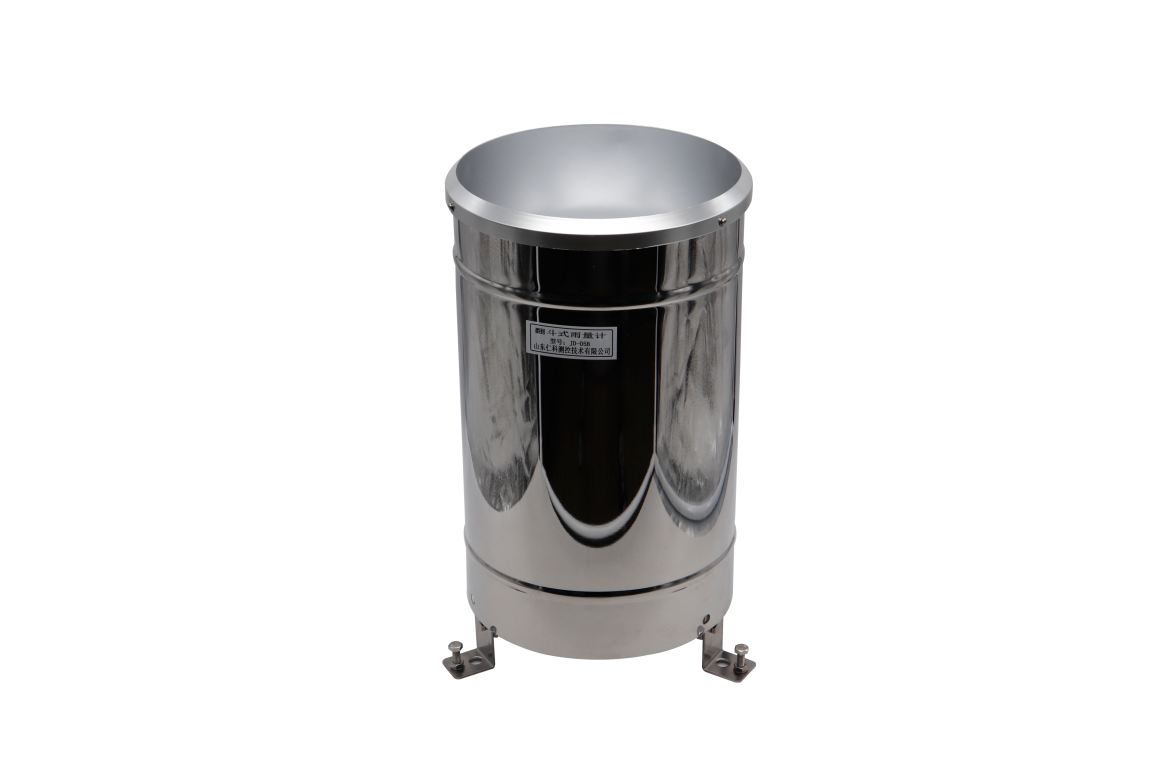

3.3.3 翻斗式雨量計
翻斗式雨量計（型號：RS-YL*-*-4-*）是一種水文、氣象儀器，用于測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以滿足信息傳輸、處理、記錄和顯示燈的需要。
本儀器為降水量測量一次儀表，其性能符合國家標準 GB/T 21978.2－2014《降水量觀測要求》要求。其中核心部件翻斗采用了三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。脈沖轉 485 信號輸出，可直接讀取降雨量，無需二次計算，簡單方便。
3.3.3.1 測量原理
雨水從最上端的承雨口進入承水器，落入引水漏斗，經漏斗口流入翻斗，當積水量達到一定高度時，翻斗失去平衡翻倒；將水倒出，隨著降雨持續，將使翻斗左右翻轉，接觸開關將翻斗翻轉次數變成電信號，送到記錄器，在累積計數器和自記鐘上讀出降水資料，如此往復即可將降雨過程測量下來。
3.3.3.2 功能特點

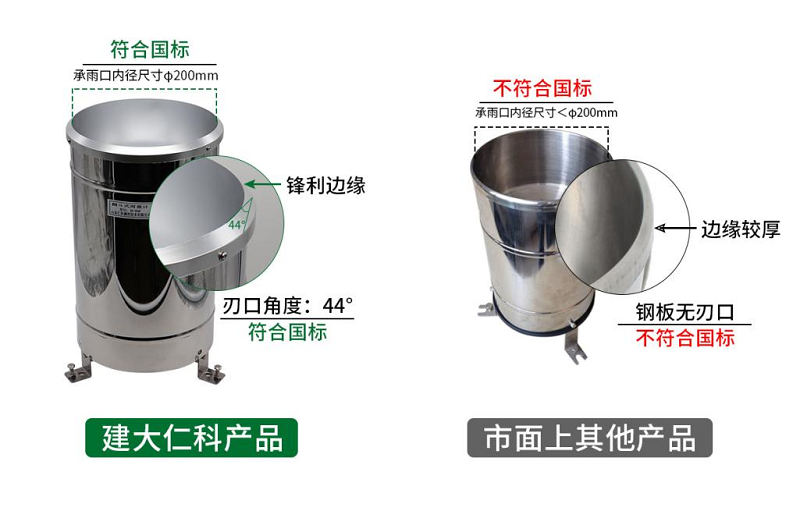

?山東仁科翻斗式雨量計桶口口緣呈刃口狀，刃口角度44°，內徑尺寸Φ200mm，符合GB/T21978-2014國標的要求，確保監測的精準度。
?采用一體化設計，可采集總雨量、瞬時雨量、日雨量、當前雨量四種要素，也可根據需求選配十要素型翻斗式雨量計（當天降雨量、瞬時降雨量、昨日降雨量、總降雨量、小時降雨量、上個小時降雨量、24h最大降雨量、24h最大降雨量時段、24h最小降雨量、24h最小降雨量時段）。
?翻斗式雨量計外殼采用不銹鋼材質，不懼老化，更適應野外惡劣環境。
?與其它翻斗式雨量計不同，山東仁科的翻斗軸套為一體化定位結構，翻斗通過翻斗軸安裝在軸承中，出廠時內部結構裝配完成，不需要再進行內部結構的現場安裝，現場安裝更加方便。
?內部翻斗采用三維流線設計，使翻斗翻水更加流暢，且具有自滌灰塵容易清洗的功能。下垂式弧面導流尖，其造型美觀流暢，翻水性能更好。
?其翻斗部件支承系統制造精良，摩阻力矩小，因而翻斗部件翻轉靈敏，性能穩定，工作可靠。
?為防止樹葉等雜物阻塞雨量下流，翻斗式雨量計在漏斗處設計留有網孔，使滯水產生的誤差性小。
?產品采用沖壓加強筋設計，強度更大，不易變形，測量更精準。
3.3.3.3 監測要素說明
翻斗式雨量計默認四雨量要素說明：
?瞬時雨量：以當前時刻為基準，往前1分鐘的雨量；
?日雨量：從昨日0時到昨日23點59分的雨量；
?當前雨量：從今日零時到當前時刻的雨量；
?累計雨量：從設備安裝好一直計量到當前時刻的雨量；
注：以上斷電會清零
翻斗式雨量計升級版十要素說明：
?當天降雨量：從凌晨零點到現在的降雨量，雨量計斷電后不清0。
?瞬時降雨量：上位機發問詢指令，查詢兩次問詢間隔之間的降雨量。
?昨日降雨量：昨日24h內的降雨量，雨量計斷電后不清0。
?總降雨量：傳感器上電后的總降雨量，雨量計斷電后不清0。
?小時降雨量：以9點50分舉例子，小時降雨量是指09:00~09:50分的本小時時間段內的降雨量，雨量計斷電后清0。
?上個小時降雨量：以9點50分舉例子，上個小時降雨量是指08:00~09:00這個時間段內的降雨量，雨量計斷電后清0。
?24h最大降雨量：是指的從凌晨零點到現在的降雨量中，以整個小時為單位，單個小時的最大降雨量。
?24h最大降雨量時段：是指的從凌晨零點到現在的降雨量中，以整個小時為單位，最大降雨量對應的整個小時時間段。
?24h最小降雨量：是指的從凌晨零點到現在的降雨量中，以整個小時為單位，單個小時的最小降雨量。
?24h最小降雨量時段：是指的從凌晨零點到現在的降雨量中，以整個小時為單位，最小降雨量對應的整個小時時間段。
3.3.3.4 技術參數
|
名稱 |
參數 |
|
供電范圍 |
4.5~30V |
|
最大功耗 |
0.24W |
|
雨量計筒直徑 |
Φ200mm |
|
信號輸出 |
RS485 |
|
分辨率 |
0.2mm/0.5mm（可選） |
|
刃口銳角 |
40°～45° |
|
工作溫度 |
0～50℃ |
|
工作濕度 |
<95%（40℃） |
|
儲存溫度 |
-40～125°C |
|
儲存濕度 |
＜80%（無凝結） |
|
測量誤差 |
≤±3% |
|
雨強范圍 |
0mm～4mm/min，允許通過最大雨強8mm/min |
3.3.4 防水電控箱
水雨情監測站防水電控箱采用高強度鈑金箱體及白色噴塑防銹，外觀美觀，耐長期雨雪、太陽輻射，適應溫度范圍寬。內有精心設計的散熱格柵、氣流通道，確保陽光直射下箱體內部溫度恒定，更好的保護內部智能氣象網關和7寸觸摸屏。

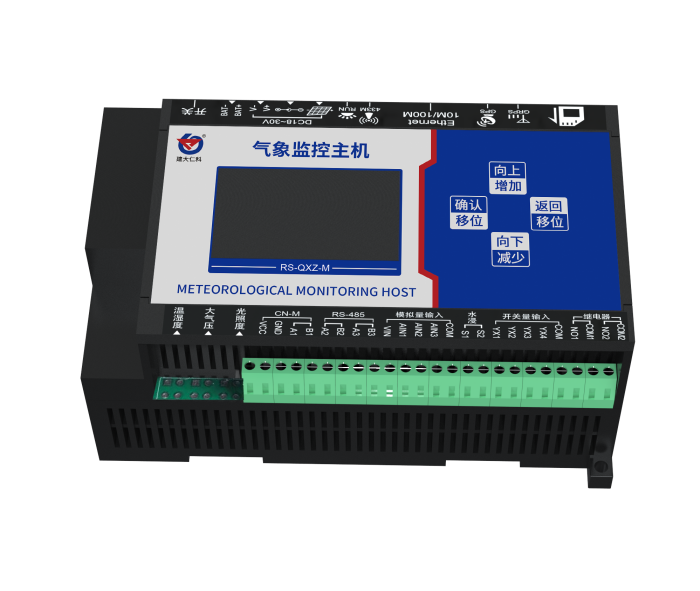

3.3.4.1 智能氣象網關
智能氣象網關（型號：RS-QXZ-M-Y）作為水雨情監測站信息采集的傳輸，支持4G/以太網（二選一）方式將數據上傳至環境監控云平臺。除此之外，網關還帶有一路ModBus-RTU從站接口，支持外部設備通過ModBus-RTU協議問詢監測站中的數據。

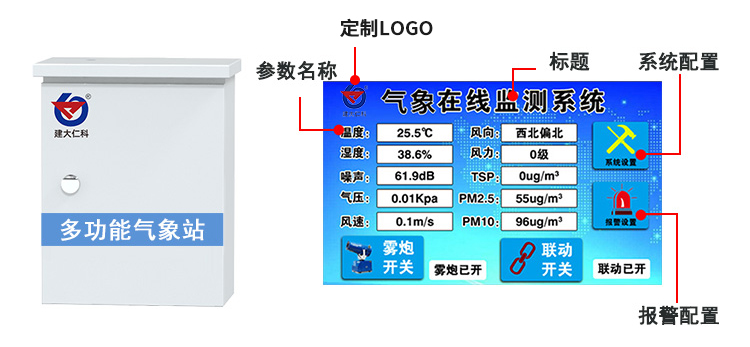

3.3.4.2 7寸觸摸屏（選配）
根據用戶需求，可選擇帶視窗的電控箱，通過視窗可以直觀的看到監測站數據及內部結構工作狀態，增加視窗之后仍可達到IP65防護等級。
觸摸屏采用全彩顯示畫面，實時顯示監測數據，可觸摸修改參數配置、報警上下限等，支持定制，可免費幫助用戶修改LOGO及頁面功能。

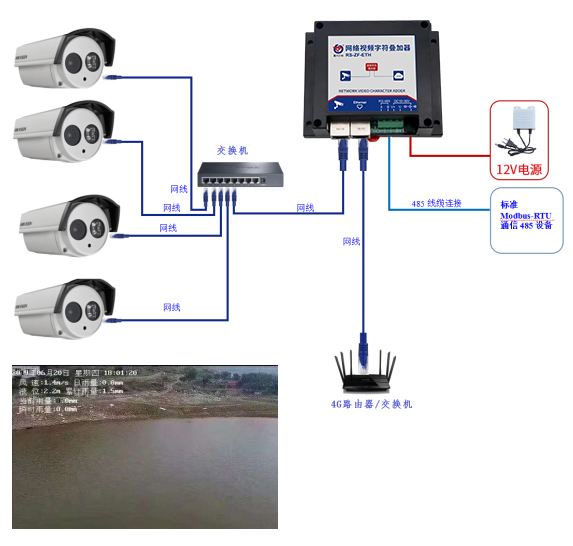

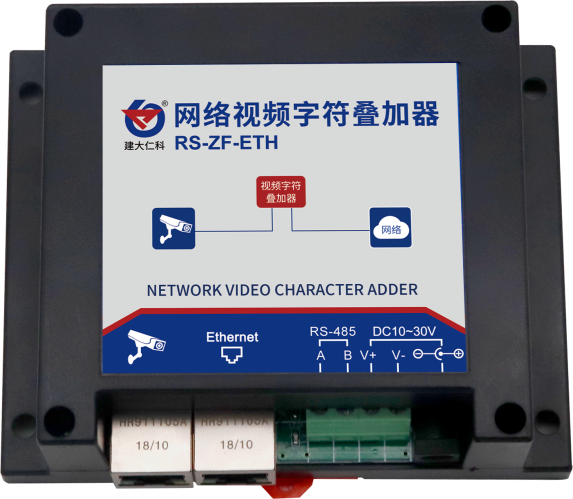

3.3.4.3 網絡視頻字符疊加器（選配）
網絡視頻字符疊加器（型號：RS-ZF-ETH）是我司專為市面通用標準Modbus-RTU通訊模式 485設備研發的一款適用于高清網絡攝像機的設備。用戶可根據實際需求將此產品連接 485 設備，簡單配置疊加器后，高清網絡攝像機視頻畫面上會疊加顯示相應字符信息。
功能特點：
?產品可同時處理多臺攝像機字符信息，最多可同時支持 4 臺攝像機疊加；
?可接入多臺 485 設備，最多可接入 16 臺 485 設備；
?獨立軟件配置，功能強大，界面簡潔，操作簡單；
?攝像頭底層協議對接，不影響原有視頻信號；
?字符顯示位置全顯示屏可調；
?支持任意中文、英文、標點顯示，（顯示數量與攝像頭有關）；
?攝像頭實時顯示監視現場的數據變化；
?支持 DC10~30V 寬電壓輸入。
3.3.5 供電系統
水雨情監測站支持三種供電方式分別是220V市電供電、太陽能板+蓄電池供電、雙供電。
■ 220V市電供電
水雨情監測站可直接220V市電供電。

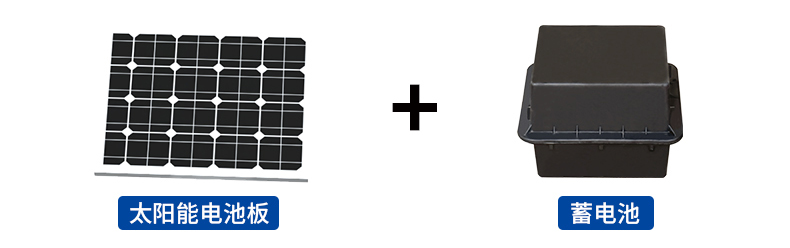

■ 太陽能+蓄電池供電
選擇太陽能板+蓄電池供電方式可在陰雨天連續工作7天（蓄電池充滿電），保障設備在野外可以正常運行。
|
電池容量 |
太陽能板功率 |
待機時長 |
工作環境 |
傳感器 |
|
20AH |
35W |
待機4~5天 |
-40℃~+70℃ |
16 |
■ 雙供電
雙供電方式，即220V市電與太陽能板+蓄電池雙供電方式，在使用過程中優先市電供電，當市電斷電后太陽能板和蓄電池才提供供電，雙重保障。

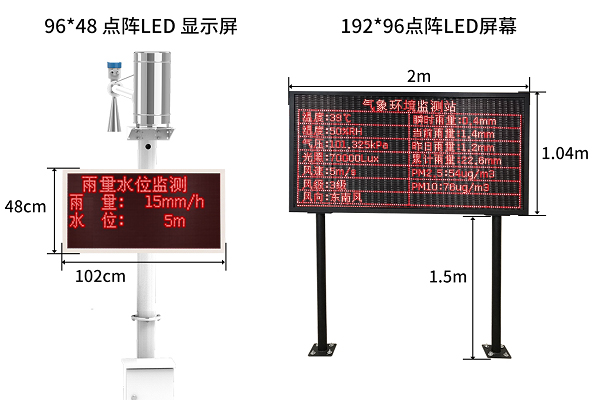

3.3.6 顯示屏
水雨情監測站可選配LED顯示屏，默認點陣96*48（最大點陣數 1024*256）。

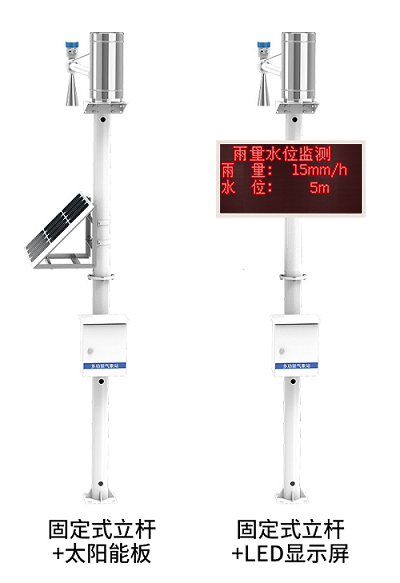

3.3.7 支架
水雨情監測站主桿采用3m高屈服強度碳鋼，特有的防銹耐腐蝕工藝，能夠長期用于惡劣的戶外環境。
當現場無法采用混凝土澆灌底座時，可以采用地籠安裝，在地下放入地籠固定支架，即可達到與膨脹螺絲安裝時相近的抗風強度。
第四章 4G語音告警廣播站
4.1 簡介
山東仁科自主研發生產的4G語音告警廣播站，是一種可人工實時報警、可遠程喊話緊急報警、可監測關聯設備報警的多功能產品設備。搭配我司水雨情監測站等災害類物聯網在線監測設備使用，能夠解決預警時間短，預警的“最后一公里”傳遞困難等實際問題，更加容易應對緊急情況。 本產品通過4G方式將設備狀態上傳至云平臺，可遠程監測設備情況。可使用于受威脅人口集中區，具有一定的報警覆蓋范圍。安裝方便簡單便捷，容易調度。防水防塵等級達IP65，可長期使用在室內或室外，可靠而穩定的監測云平臺數據。
4.2 功能特點
?人工電話喊話告警
設備可設置白名單，通過人工撥打設備電話進行遠程喊話，實現遠程喊話功能。
?短信廣播播報
• 設備可設置白名單，通過人工發送短信到設備，設備可即時播報短信文本內容。
• 短信長度為0-64個字或0- 128個字母/數字。
• 短信內容可設置前頭識別碼，格式“X#播報內容”，進行循環語音播報。
?關聯平臺自動廣播告警
• 可從云平臺獲取任意設備的8個節點數據，進行數據監測，若設備超限、離線時可進行語音播報。
• 超限、離線播報內容用戶可自定義設置。
• 關聯平臺節點播報時，可設置播報循環次數及循環間隔。
• 關聯平臺節點播報時，可設置5個播報時間段，只有在設置時間段內，才進行語音播報。
?支持設備按鍵一鍵開關廣播告警

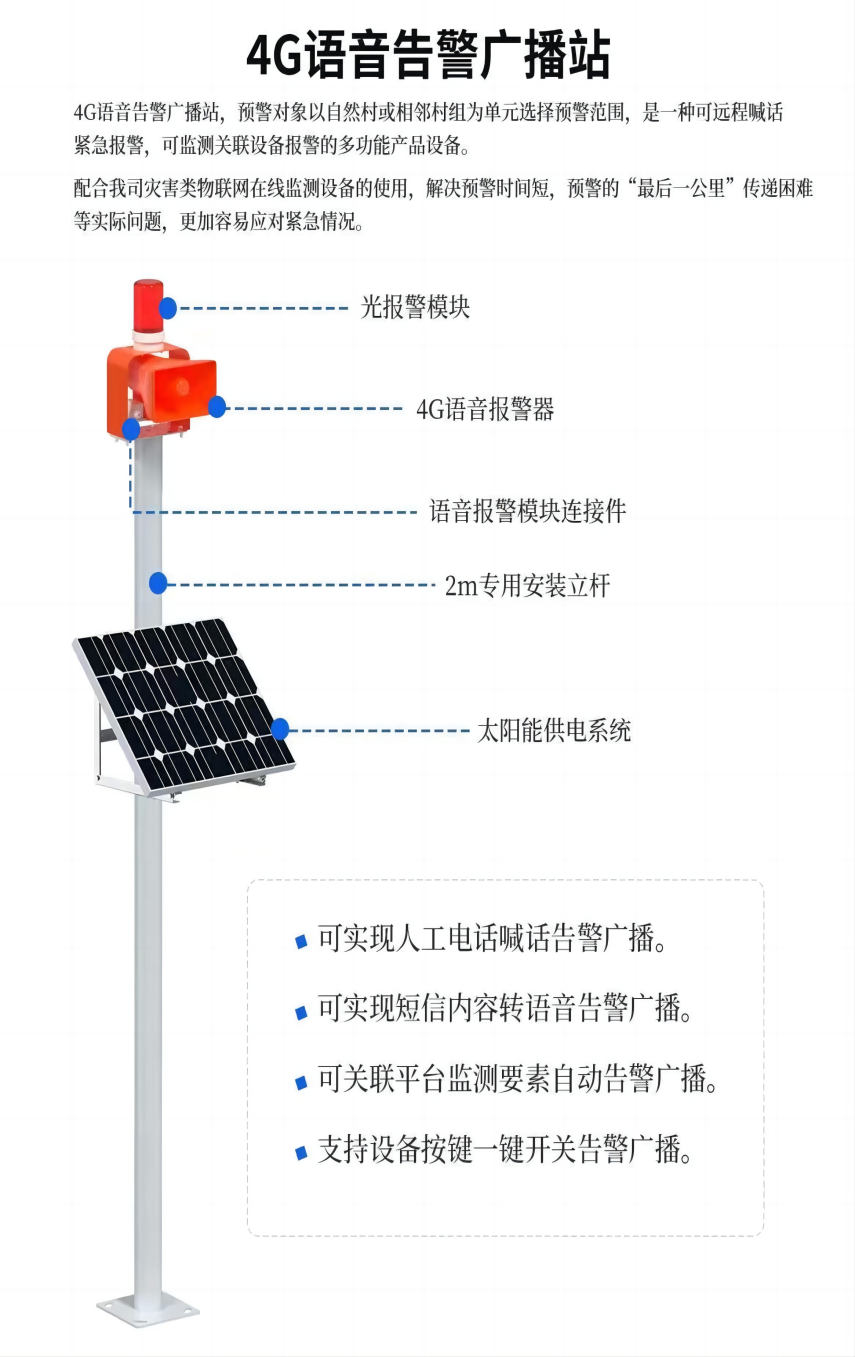

4.3 結構
4G語音告警廣播站由以下幾部分組成：
4G語音報警器+光報警模塊+語音報警模塊連接件+安裝支架+太陽能供電系統
4.4 參數
|
名稱 |
參數 |
|
供電 |
DC 9-30V（建議使用 12V） |
|
功耗 |
喇叭未工作時 0.5W，喇叭處于工作狀態時最大功耗約 21.2W |
|
使用環境 |
工作溫度-20℃~+80℃，0%RH~95%RH 非結露 |
|
配置方式 |
NFC 配置 |
|
通訊接口 |
4G 方式上傳/ModBus-RTU 通訊 |
|
防水等級 |
IP65 |
第五章 綜合環境監控云平臺
5.1 概述
綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
5.2 功能介紹
5.2.1 數據實時監控
平臺支持實時查看所測環境的氣象環境數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

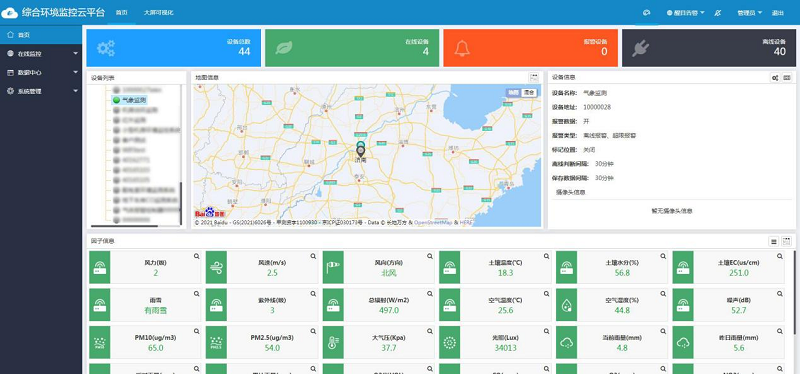

【首頁數據展示】

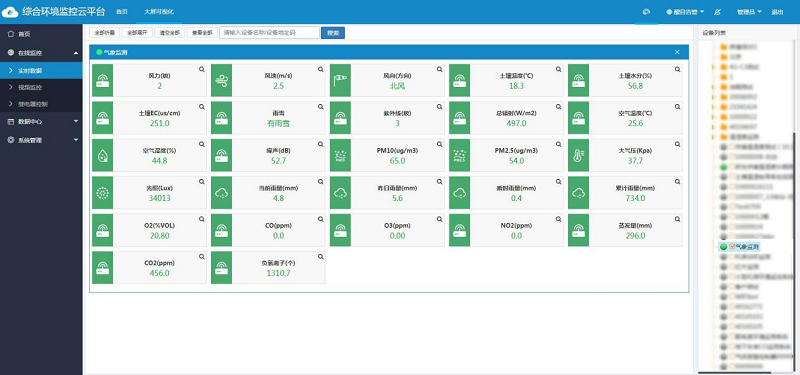

【列表展示】

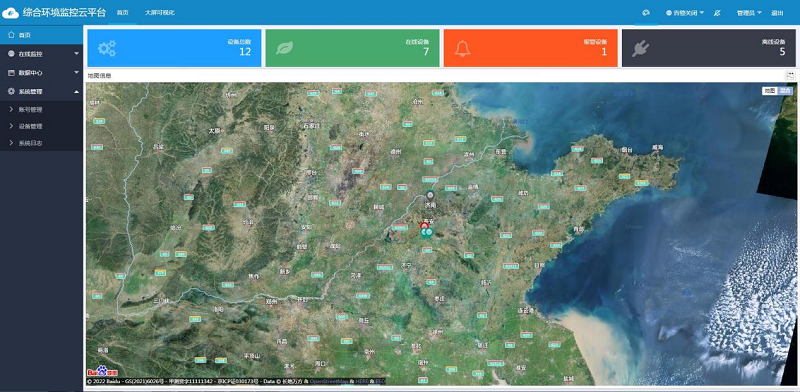

5.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
5.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

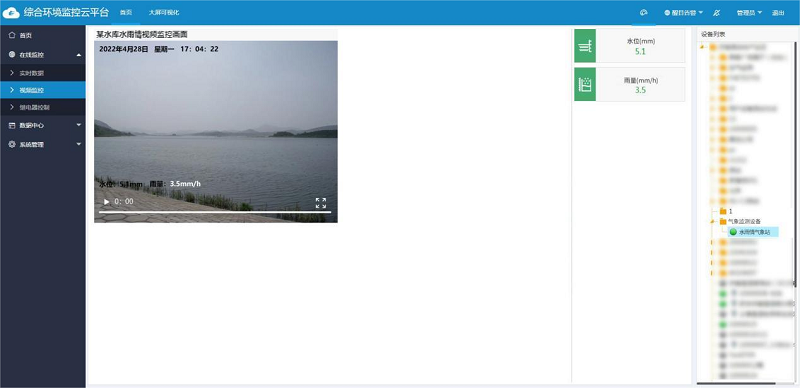

5.2.4 視頻監控
全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
5.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

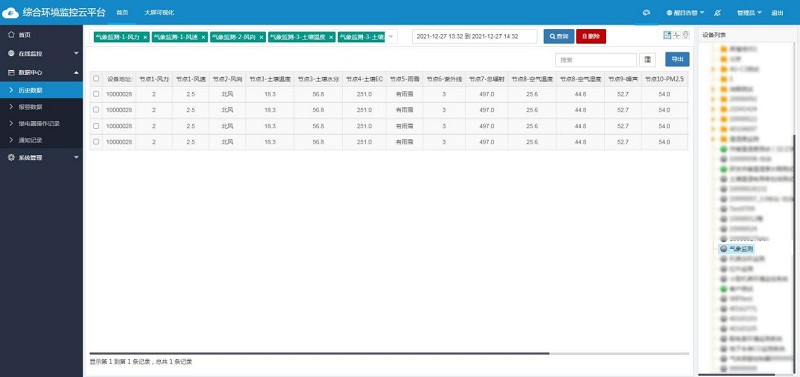

【歷史數據列表查看】

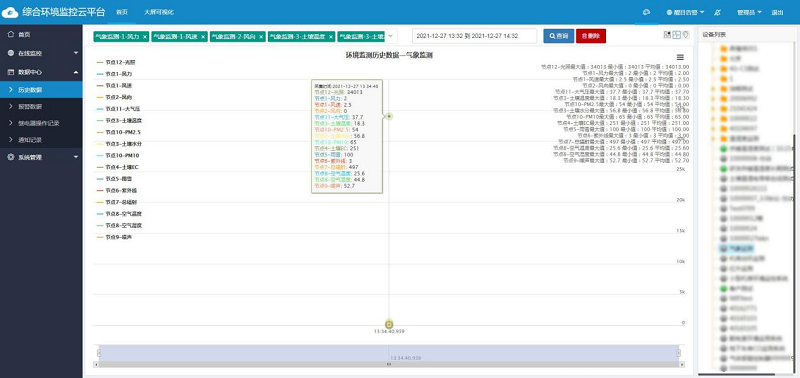

【歷史數據曲線查看】

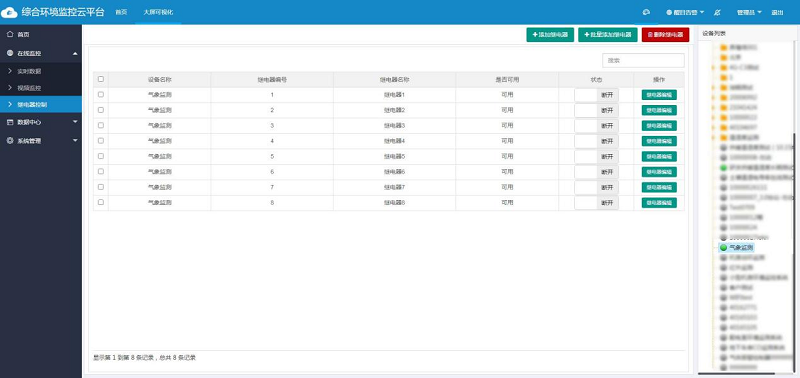

5.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。

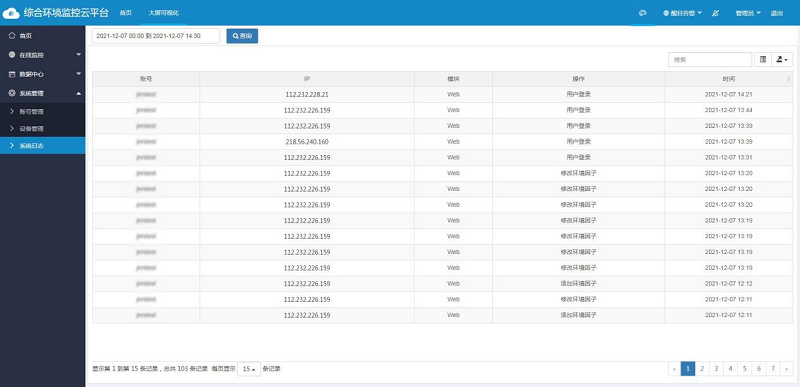

5.2.7 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
5.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號管理】

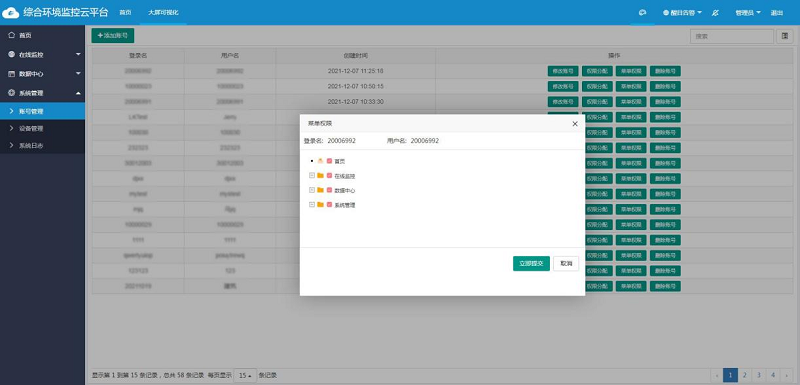

【管理員權限設置】
【管理員菜單權限】
5.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
5.2.10 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

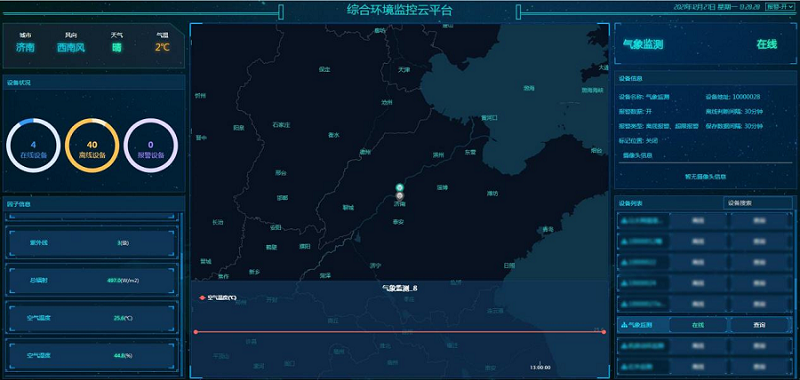

5.2.11 大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現水位、降雨量等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。

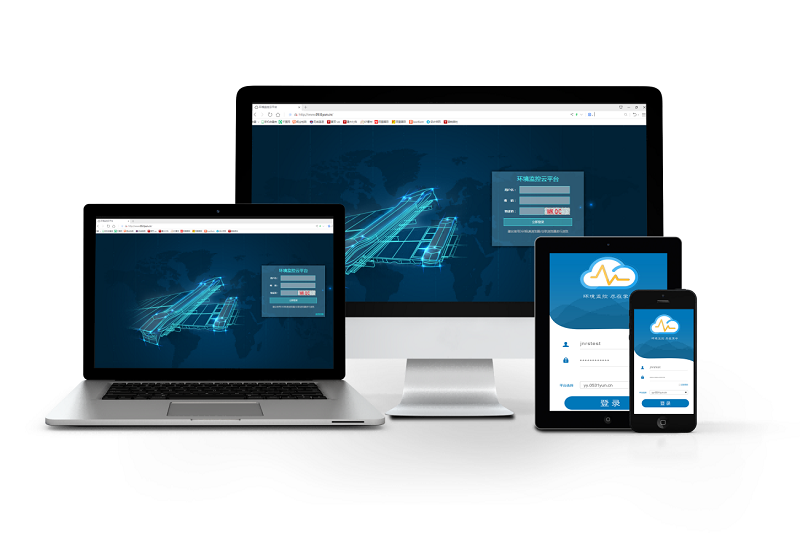

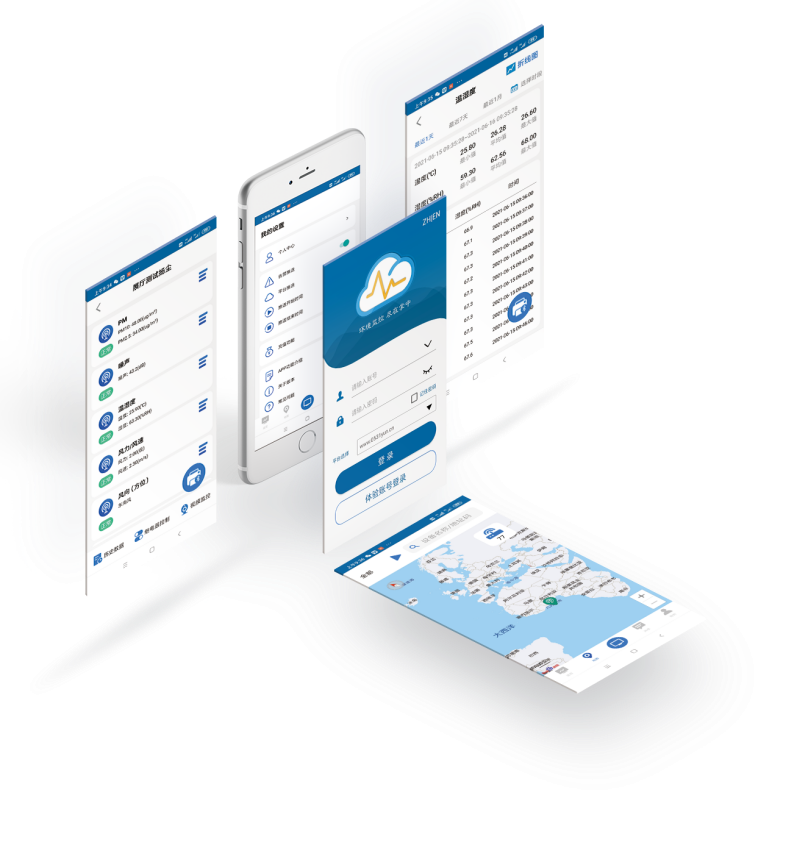

5.2.12 移動端APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
5.2.13 二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
5.2.14 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
