一、 項目概述
1.1 系統背景
降雨是觸發突發性地質災害的主要因素,從地理因素看,我國是一個多山的國家,丘區面積約占全國陸地面積的三分之二。我國主要位于東亞季風區,暴雨分布范圍廣;季風氣候決定了我國降雨再年內分布不均,汛期高度集中。
目前,國內不少水文站監測水位及降雨量仍采用人工方式,該方式不但存在數據測量不準確時效性不強,還存在測量人員的安全問題。為了解決此類問題,國家提出建設”數字水利”的目標,全面實施河道水渠監測系統建設。防汛工作逐步從被動抗洪向主動防汛轉變。為進一步提高防汛抗洪決策的有效性和可靠性,實施河道水渠監測系統建設,可及時對可能或者正在發生的汛情、險情、災情進行動態監視,隨時了解現場情況,以便采取相應的預防和補救措施。設備的安全運行,對領導決策和減少洪水災害,緩解城市的防洪壓力、保障人民生命財產的安全具有重要作用。
1.2 建設目標
在研發設計河道水渠監測系統的時候, 我們應該總結前人開發的經驗,結合最新自控和軟硬件技術,建設以信息化為基礎,無縫隙、精準化、可視化、智慧型現代河道水渠監測預報預警體系,打造現代公共河道水渠監測服務體系,完成實現河道水渠情集中分布式監控和智能化管理的目標,保證系統的高穩定性、可靠性、安全性。具體目標如下:
(1)實現對河道水情信息進行實時性采集,以及水位和雨量報警通知,保障系統信息的高效性、及時性、準確性、分性。
(2)所有觀測點數據通過無線網絡直接傳輸至云平臺, 在云平臺可視化界面中直觀顯示各測點水雨情信息及設備狀態;在發生報警時,系統可自動發出報警信號,如 :系統彈出信息發出聲音提示,向相關部門指定人員發出報警短息通知。
(3)系統開發堅持先進、實用、穩定可靠的原則,犋備鋃好擴展性、兼容性和開放性,為系統后期擴升級、其他相關平臺系統提供數據共享服務提供規范性接口。
(4)系統可以接入視頻攝像頭，可實時監測現場視頻畫面。
(5)在滿足河道水渠監測系統功能及性能要求的前提下,盡量降低系統建設成本,并不斷升級和改進軟硬件產品,針對各大環境監控系統都有對應的產品和方案。以”為客戶提供最高性價比的方案”為設計目標來進行方案設計,綜合客戶需求以及擴展性要求,選擇最合適的產品,降低系統造價,為客戶節約項目成本。
(6)方案在設計過程中根據客戶需求、項目規模等等選擇合適的監控產品和技術方案實現,斯用的產品均滿足簡單、實用、易操作、易維護的特性,爭使系統更容易使用和維護,降低客戶使用監控系統的管理和維護成本。
(7)本方案中控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業、標準和環保部頒布的技術規范。
1.3 設計依據
■《水位觀測標準》GB/T 50138-2010
■《水文儀器基本參數及通用技術條件》GB/T 15966-2007
■《水文自動測報系統設備通用技術條件》GB/T 27994-2011
■《水文自動測報系統通信電路設計規定》SL 199-1997
■《水文自動測報系統技術規范》SL 61-2015
■《水文自動測報系統設備基本技術條件》SL/T 102-1995
■《水情自動測報系統運行維護規程》DL/T 1014-2006
■《水情自動測報系統技術條件》DL/T 1085-2008
■《水文儀器及水利水文自動化系統型號命名方法》SL108- 2006
■《水利系統通信業務導則》SL 292-2004
■《水位測量儀器通用技術條件》GB/T 27993-2011
■《水情自動測報系統技術條件》DLT 1085-2008
二、 項目介紹
2.1 河道水渠方案介紹
河道水渠監測系統基于物聯網的”自動感知、可靠傳輸、智能應用”務模式,建設統一數據采集平臺,綜合地理信息系統(GIS)技術、云計算技術、人工智能技術、無線傳輸技術,實現對包括水情、雨情等信息的實時監測,針對測河流、水庫、人工河道、景觀河道、航道等環境設計的一款河道水渠監測系統。采用B/S結構設計 ,用戶可以通過局域網或廣域網進行遠程訪問,隨時隨地查看監測數據,充分整合軟、硬件設備資源,可以對所監測場所實現全天候遠程自動監測,完整的記錄各場所數據的動態變化過程,實現河道水渠情的信息化管理。并解決當前人工巡檢方式無法實現24小時不間斷監控的問題,可為防汛工作人員提供實時直觀的河道水渠信息,為管理者和決策者提供智能的預警分析支持手段。
該系統由河道水渠監測站、綜合環境監控云平臺組成。管理部通過河道水渠監測站對水位、總雨量、瞬時雨量、日雨量、當前雨量等要素及現場圖像視頻進行全天候采集,支持無線和有線等多種網絡通訊方式進行數據傳輸,將數據傳輸至環境監控云平臺中,于水雨情的統計分析和處理。具有自動氣象監測、實時數據顯示、實時圖像顯示、智能遠程管理、數據分析存儲等功能。幫助管理人員及時掌握河流的降水、斷面水位等流域水文狀況,從而及時做出管理決策。系統可總覽各測點分布、一了然汛情告警區域,自動存儲歷史記錄便于追溯,對此分析雨水情變化趨勢,有效輔助相關部門制定防汛抗早調度方案和應急預案,及時預警洪澇災害、避免人員和經濟損失。
本系統施工部署非常簡便,細節考慮周到,擴容方便。所有的傳感器設備都采用總線布線方式,避免了敷設線路的麻煩;監控管理平臺也非常人性化,界面友好、操作簡單、功能全面,監控設備的管理采用即插即用。實現了即插即用系統集成打擴容的平滑過渡,這樣需求方可以很方便地根據自身的需求和投資預算進行項目的投資,不會造成重復投資浪費。

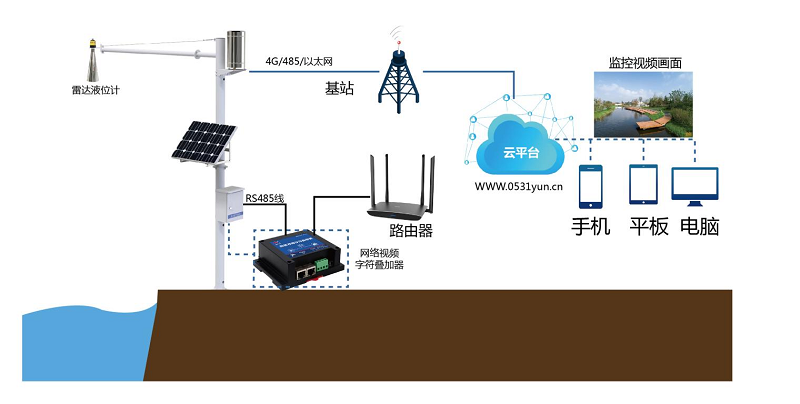

2.2 河道水渠方案拓撲圖
2.3 河道水渠方案系統優勢
■專注所以專業
我司多年來-直轉注于環境監測這個行業,爭為客戶提供最好的、最高性價比的環境監測產品和解決方案,是環境監測行業的知名廠商。具有完備的產品和解決方案,供應地區300+、服務全球110k+客戶。
■專業傳感器,精準監測
氣象環境監測系統均采用高精度傳感器,測量范圍廣, 準確度高,確保產品優異的可靠性、高精度和互換性。
■提供免費云平臺,功能強大
平臺采用B/S架構,維護和升級方式簡單,最少支持1000個采集設備的監控和管理 , 采用專業的數據庫,穩定可靠、易于擴展、支持軟、硬件分層,支持多級用戶管理權限。具賂多級別告警方式,支持語音短信、郵件和現場聲光報警方式。云平臺自動收集河道水渠監測站上傳的監測數據,通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示,滿足用戶對實時監測信息的多維度、多面查看數據。
■布線簡潔,容易維護
整個系統集軟硬件一體化設計 ,高度集成,使用壽命長。河道水渠監測站中的傳感器設備設有獨立線標,根據線標一一對插,安裝省時省力。設備之間相互獨立通信,若設備故障, 可快速判斷,無需爬高、無需大范圍拆卸。
■一體多能,按需配置
河道水渠監測系統采用一體式河道水渠監測站 ,主要通過河道水渠監測站中的雷達液位計和翻斗式雨量計監測水位、總雨量、瞬時雨量、日雨量、當前雨量等多種要素。
■跨區域統-管理
通過設立統一監控管理站 ,對分布在不同區域的多個設備和信息進行全數字化集中監控管理,滿足現代化豫環境監測站點統一監管需要。
■多種管理方式
系統支持Web端、移動端多種管控方式。也可以通過現場監測站內置7寸電容觸摸屏,配置參數。
■具豐富的自動告警式
系統支持電話、短信、郵件等告警方式,具有多種告警方式可以選擇,滿足絕大多數用戶的需求?？伸`沒置報告數據的間隔,減少系統正常時發送的普通數據,而在異常發生時可以及時將報警事件通知到監控中心。從而保證了系統報警的實時性和可靠性。
■軟硬件產品集成度高
氣象環境監測系統軟硬件產品根據行業發展的需要,與時俱進,不斷更新?lián)Q代對應的產品,剔除過時及冗余的功能，不斷集成有效地新功能,產品具備越來越高的集成度,給客戶提供更高性價比的產品。
■支持定制
我司在設計方案時從客戶使用的角度出發，集成了很多比較實用的功能,也可根據客戶需求定制方案,做到在應用和維護盡可能方便省心。
三、 河道水渠方案
3.1 簡介
建大仁科河道水渠監測站主要利用一款雷達流量計系列產品，配合本公司水雨情立桿、主機使用，防護等級 IP68。485 通 信，標準 ModBus-RTU 通信協議，最遠通信距離 2000 米，產品供電為 7-28V 寬電壓供電， 主要應用于水渠、河流等需要流量及水位監測的場合。 此傳感器可檢測水流速、水位高度，流速計用于采集流體表面流速，并通過模型計算得 到過水斷面平均流速，再接水位計測得的水位以及斷面信息算出過流斷面面積，從而利用公 式流量=平均流速×過流斷面面積×修正系數得到流量，其中修正系數是根據實際測量環境得到的標準值進行計算得到。
3.2 功能特點
多種供電方式,保證設備在惡劣的情況下也可以正常不間斷工作。
■1路ModBus-RTU主站接口
河道水渠監測站具有1路ModBus-RTU主站接口,可連接我司變送器,能夠監測水位、總雨量、瞬時雨量、日雨量、當前雨量等多種要素。
■外接國標雨量計
河道水渠站可外接1路翻斗式雨量計。雨量計防護等級高,簡身不易變形。符合國標要求承雨口徑200mm,精度: +2% ,桶口口緣呈口狀,刃口角度44°。
■4G/RJ45通訊接口(二選一 )
1路多功能GPRS通信接口,只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺,還可選擇插網線來通過網口_上傳。
■1路ModBus-RTU從站接口
具有1路ModBus-RTU從站接口,可外接用戶自己的監控主機、PLC、組態屏或組態軟件,還可用作外接室外屏(選配)。
■繼電器輸出(選配)
選配2路繼電器輸出,可做遠程手動控制。
■1路室外LED單色顯示屏
可外接1路室外LED單色顯示屏,默認點陣96*48 (最大點陣數1024*256 ) , 滿足不同場景的觀看要求。
■支持太陽能板供電
可搭配太陽能電池板和蓄電池,用于野外測量,解決供電問題。
■一體化設計
建大仁科河道水渠監測站桿體上增加微連孔設計,所有設備一律桿內走線 ,有效避免紫外線及鳥蟲對設備線造成的損壞。桿體底部留有檢修口,不僅仿便檢修,還支持供電接線及土壤類傳感器走線, 一舉多得。
■抗震防雷性能好
建大仁科河道水渠監測站擁有防雷擊、抗干擾等保護措施,采用了降額、電磁兼容、野值剔除等多種技術,增強了監測站對野外環境的抵抗能力,使其更加適應野外各種惡劣的環境。
■安裝簡單
建大仁科河道水渠監測站整體立桿采用2節法蘭連接。內部每個傳感器都有單獨的線纜,采用防水對插線連接,只需拔插線纜,即可完成安裝。并且每條線纜上均帶有標識,當設備發生故障時,可快速判斷故障位置并及時維修。具有走線簡單、接線便捷、安裝穩定、運輸方便等特點。
■適配性高
設備唯一8 位地址,易于管理識別,可搭配我同提供的多種軟件平臺。
3.3 結構組織

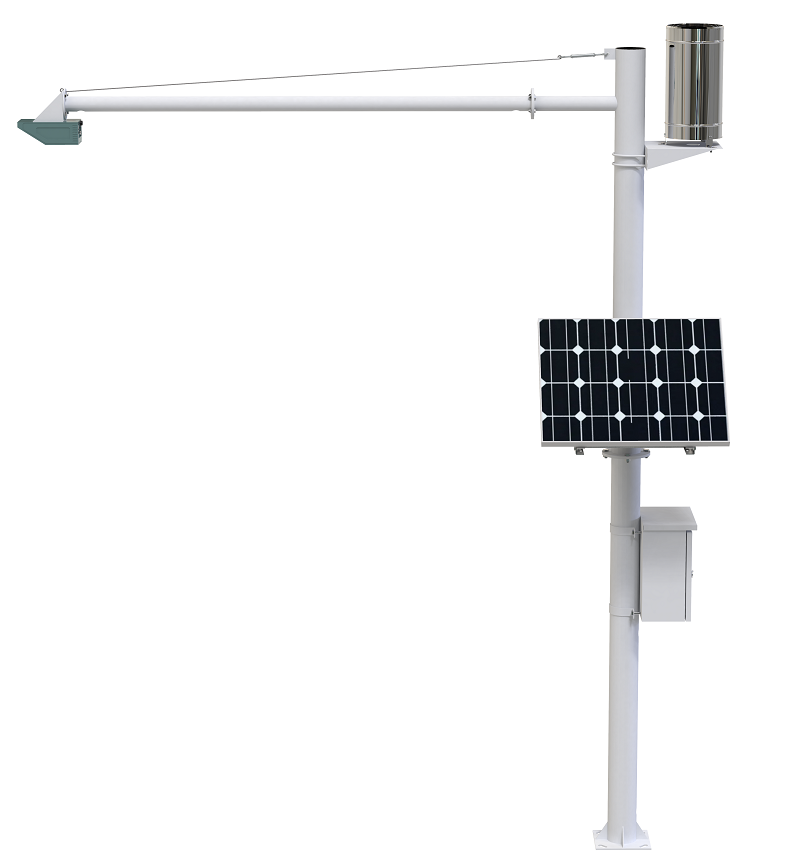

■河道水渠監測站由以下幾部分組成:

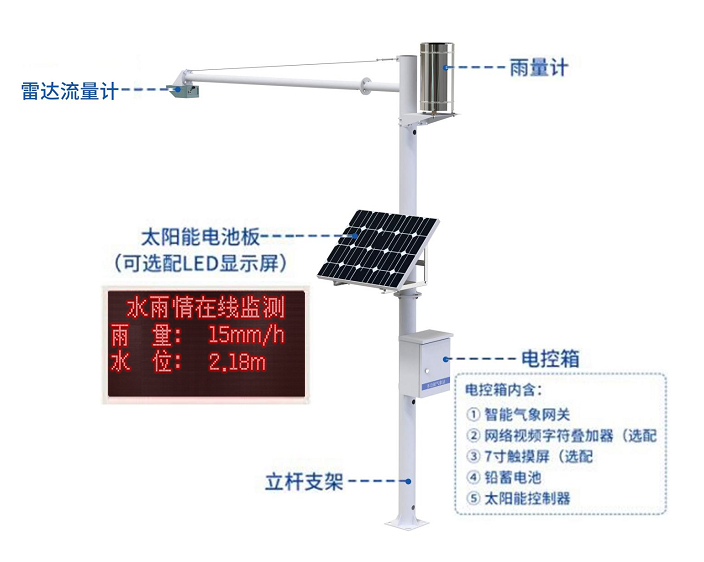

支架+供電系統+防水電控箱(智能氣象網關+7寸觸摸屏(選配) +視頻字符疊加器(選配))+雷達液位計+翻斗式雨量計+顯示屏(選配)
3.3.1 支架

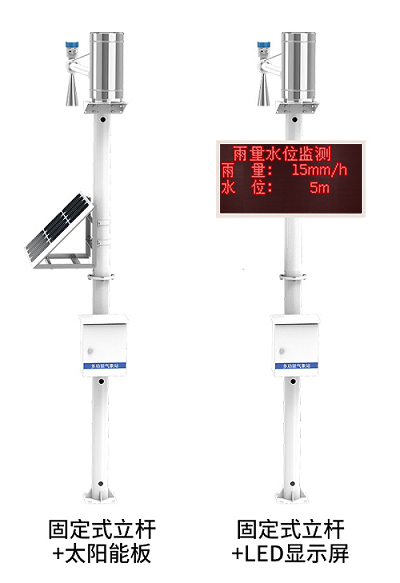

河道水渠監測站主桿采用3m高屈服強度碳鋼,特有的防銹耐腐蝕工藝,能夠長期用于惡劣的戶外環境。
當現場無法采用混凝土澆灌底座時,可以采用地籠安裝,在地下放入地籠固定支架,即可達到與膨脹螺絲安裝時相近的抗風強度。
3.3.2 供電系統
河道水渠監測站支持三種供電方式分別是220V市電供電、太陽能板+蓄電池供電、雙供電。
■220V市電供電
河道水渠監測站可直接220V市電供電。
■太陽能+蓄電池供電

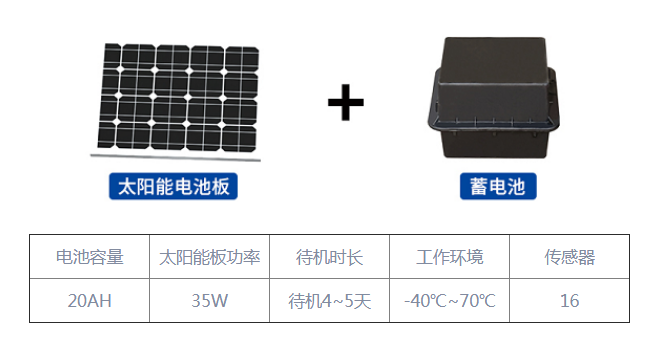

選擇太陽能板+蓄電池供電方式可在陰雨天連續工作7天(蓄電池充滿電) , 保障設備在野外可以正常運行。
■雙供電
雙供電方式,即220V市電與太陽能板+電池雙供電方式,在使用過程中優先市電供電,當市電斷話太陽能板和蓄電池才提供供電,雙重保障。
3.3.3 防水電控箱
河道水渠監測站防水電控箱采用高強度鈑金箱體及白色噴塑防銹,外觀美觀,耐長期雨雪、太陽輻射,適應溫度范圍寬。內有精心設計的散熱格柵、氣流通道,確保陽光直射 下箱體內部溫度恒定,更好的保護內部智能氣象網關和7寸觸摸屏。
3.3.3.1 智能氣象網關
智能氣象網關作為河道水渠監測站信息采集的傳輸,支持4G/以太網(二選一) 方式將數據上傳至環境監控云平臺。除此之外,網關還帶有一路ModBus-RTU從站接口 ,支持外部設備通過ModBus-RTU協議問詢監測站中的數據。

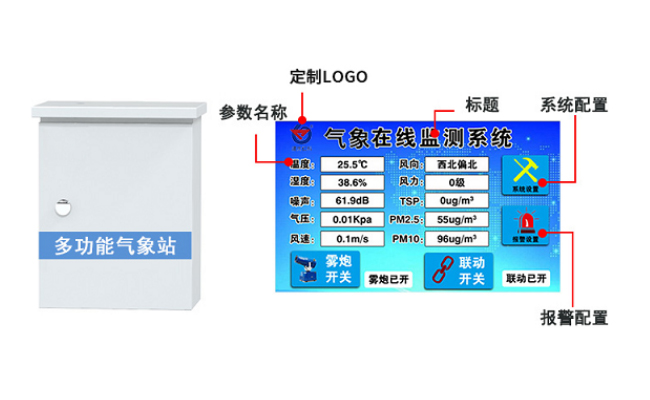

3.3.3.2 7寸觸摸屏(選配)
根據用戶需求,可選擇帶視窗的電控箱,通過視窗可以直觀的看到監測站數據及內部結構工作狀態,增加視窗之后仍可達到P65防護等級。觸摸屏采用全彩顯示畫面,實時顯示監測數據,可觸摸修改參數配置、報警上下限等,支持定制,可免費幫助用戶修改LOGO及頁面功能。
3.3.3.3 網絡視頻字符（選配）

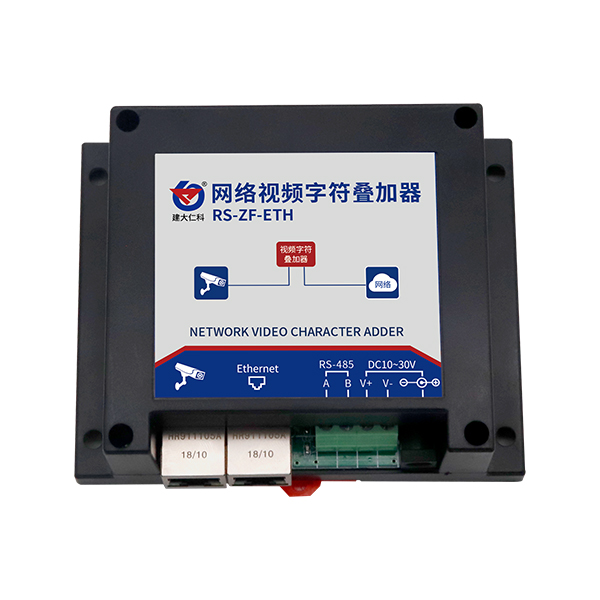

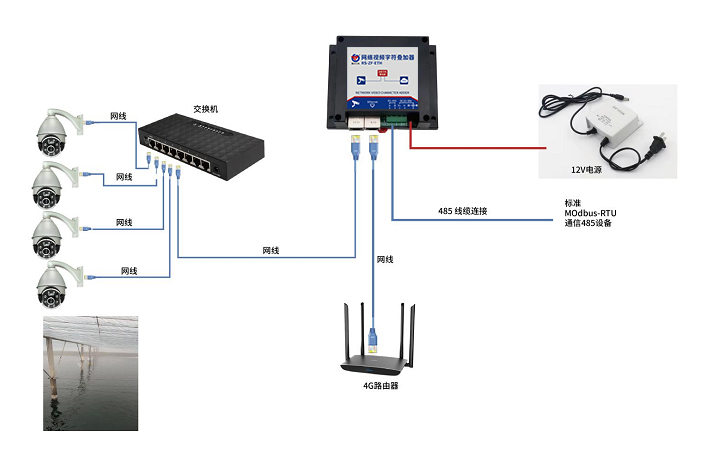

網絡視頻字符疊加器是我司專為市面通用標準Modbus- RTU通訊模式485設備研發的一款適用于高清網絡攝像機的設備。用戶可根據實際需求將此產品連接485設備,簡單配置疊加器后,高清網絡攝像機視頻畫面上會疊加顯示相應字符信息。
功能特點：
①、產品可同時處理多臺攝像機字符信息,最多可同時支持4臺攝像機疊加;
②、可接入多臺485設備,最多可接入16臺485設備;
③、獨立軟件配置,功能強大,界面簡潔,操作簡單;
④、攝像頭底層協議對接,不影響原有視頻信號;
⑤、字符顯示位置全顯示屏可調;
⑥、支持任意中文、文標點顯示，( 示數量與攝像頭有關) ;
⑦、攝像頭實時顯示監視現場的數據變化;
⑧、支持DC10~30V電壓輸入。

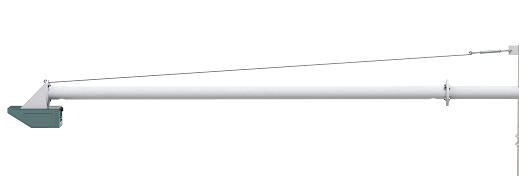

3.3.4 雷達流量計
26G高頻雷達式液位測量儀表,輸出為RS485信號,測量 最大距離可達70米。天線被進一步優化處理、新型快速的微型處理器可以對信號進行更高速率的分析和處理,使儀表能夠在反應釜、固體料倉等復雜的測量環境有效工作。
3.3.4.1 測量原理
雷達液位計天線發射較窄的微波脈沖,經天線向下傳輸。 微波接觸到被測質表面后被反射回來再次被天線系統接受和處理,傳輸信號經電子信息處理單元自動轉換成液位信號(因為微波傳輸速度極快,電磁信號到達目標并經反射返回接收器這一過程幾乎是瞬間完成的)。
3.3.4.2 功能特點
①、天線尺寸小,便于安裝:非接觸性雷達,無磨損,產生污染。
②、腐蝕、泡沫、水蒸汽、粉塵、勵、溫度等對雷達的影響非常微弱。
③、嚴重粉塵環境對雷達測量影響微弱。
④、波長更短,對傾斜的固體的表面有更好的反射能力。
⑤、波束小能量集中,增強了回波能力并有利于減少干擾。
⑥、高信噪比,波動的工作環境也能取得良好的測量效果。
⑦、高頻率,對固體和低電常數個質擁有最佳的測量效果。
3.3.4.3 技術參數
|
供電 |
DC 7-28V |
|
最大功耗 |
2W |
|
工作溫度 |
-40℃~+60℃，0%RH~95%RH（非結露） |
|
發射頻率 |
24.00~24.25GHz |
|
測速范圍 |
0.1 ~20m/s |
|
測速精度 |
±2% |
|
速度分辨率 |
0.01m/s |
|
測距范圍 |
0.4 ~ 40m |
|
測距精度 |
±1cm |
|
測距分辨率 |
1mm |
|
防護等級 |
IP68 |
3.3.4.4 注意事項
1、安裝流量計時，水位計和流速計雷達不能有遮擋，否則會影響測量準確度。
2、流量計安裝時需盡量保證外殼上表面水平，且安裝在渠道中間位置。
3、流速計波束建議朝來水方向，且與水流方向的水平角度為 0 度。
4、流速計只受動態目標影響，渠道做硬化處理沒有雜草或樹木時，即便波束照射到渠 道兩側也不會對測流造成影響。
3.3.5 翻斗式雨量計

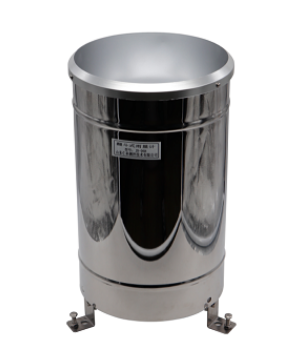

翻斗式雨量計是一種水文、氣象儀器，用于測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以滿足信息傳輸、處理、記錄和顯示燈的需要。
本儀器為降水量測量一次儀表,其性能符合國家標準GB/T 21978.2 - 2014《降水量觀測要求》要求。其中核心部件翻斗采那三維流線型設計,使翻斗翻水更加流暢,具有自灰塵、容易清洗的功能。脈沖轉485信號輸出,可直接讀取降雨量,無需二次計算,簡單方便。
3.3.5.1 測量原理
雨水從最上端的承雨口進入承水器,落入引水漏斗,經漏斗口流入翻斗 ,當積水量達到-定高度時,翻斗失去平衡翻倒;將水倒出,隨著降雨持續,將使翻斗左右翻轉,接觸開關將翻斗翻轉次數變成電信號,送到記錄器,在累積計數器和自記鐘上讀出降水資料,如此往復即可將降雨過程測量下來。
3.3.5.2 功能特點

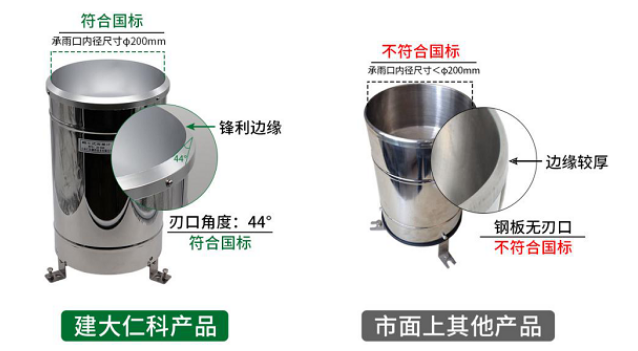

①、建大仁科翻斗式雨量計桶口口緣呈刃口狀，刃口角度44°，內徑尺寸φ200mm；符合GB/T21978-2014國標的要求，確保監測的精準度。
②、采用一體化設計,可采集總量、瞬時雨量、日雨量、當前雨量四種要素,也可根據需求選配十要素型翻斗式雨量計(當天降雨量、瞬時降雨量昨日降雨量、總降雨量、小時降雨量、上個小時降雨量、24h最大降雨量、24h最大降雨量時段、24h最小降雨量、 24h最小降雨量時段)。
③、翻斗式雨量計外殼采用不銹鋼材質,不懼老化,更適應野外惡劣環境。
④、與其它翻斗式雨量計不同,建大仁科的翻斗軸套為一體化定位結構,翻斗通過翻斗軸安裝在軸腫,出廠時內部結構裝配完成,不需要再進行內部結構的現場安裝,現場安裝更加方便。
⑤、內部翻斗采用三維流線設計,使翻斗翻水更加流暢,具有自滌灰塵容易清洗的功能。下垂式弧面導流尖,其造型美觀流暢,翻水性能更好。
⑥、其翻斗部件支承系統制造精良,摩阻力矩小,因而翻斗部件翻轉靈敏,性能穩定,工作可靠。
⑦、為防止樹葉等雜物阻塞雨量下流,翻斗式雨量計在漏斗處設計留有網孔,使滯水產生的誤差性小。
⑧、產品采用沖加強筋設計,強度更大,不易形,測量更精準。
3.3.5.3監測要素說明
翻斗式雨量計默認四雨量要素說明：
①、瞬時雨量:以當前時刻為基準,往前1分鐘的雨量;
②、日雨量:從昨日0時到昨日23點59分的雨量;
③、當前雨量:從今日零時到當前時刻的雨量;
④、累計雨量:從設備安裝好一直計量到當前時刻的雨量 ;
注:以上斷電會清零
翻斗式雨量計升級版要素說明：
●天降雨量:從凌晨零點到現在的降雨量,雨量計斷電后不清0。
●瞬時降雨量:上位機發問詢指令, 查詢兩次問詢間隔之間的降雨量。
●昨日降雨量:昨日24h內的降雨量,雨量計斷電后不清0。
●總降雨量:傳感器上電后的總降雨量,雨量計斷電后不清0。
●小時降雨量:以9點50分舉例子,小時降雨量是指09:00~09:50分的本小時時間段內的降雨量,雨量計斷電后清0。
●上個小時降雨量:以9點50分舉例子，上個小時降雨量是指08:00~09:00這個時間段內的降雨量,雨量計斷電后清0。
●24h最大降雨量:是指的從凌晨零點到現在的降雨量中,以整個小時為單位,單個小時的最大降雨量。
●24h最大降雨量時段:是指的從凌晨零點到現在的降雨量中,以整個小時為單位,最大降雨量對應的整個小時時間段。
●24h最小降雨量:是指的從凌晨零點到現在的降雨量中,以整個小時為單位,單個小時的最小降雨量。
●24h最小降雨量時段:是指的從凌晨零點到現在的降雨量中,以整個小時為單位,最小降雨量對應的整個小時時間段。
3.3.6 顯示屏

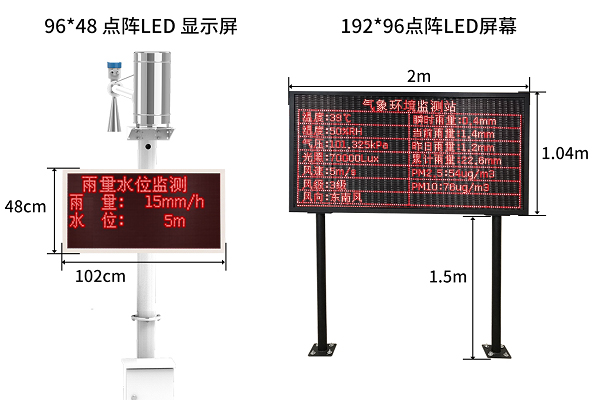

河道水渠監測站可選配LED顯示屏。默認點陣96*48（最大點陣數1024*256）。
四、綜合環境監控云平臺
4.1 概述
環境監控云平臺是我司旨在為用戶提供便捷的服務而專門]開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司所有網絡型設備。客戶無需再自行架設服務器，省去了服務器的維護費用，無需具備公網IP或者域名解析服務。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。
公司云平臺免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號?？蛻艨蓱{賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。
4.2 功能介紹
4.2.1 數據實時監控
平臺支持實時查看所氣體檢測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

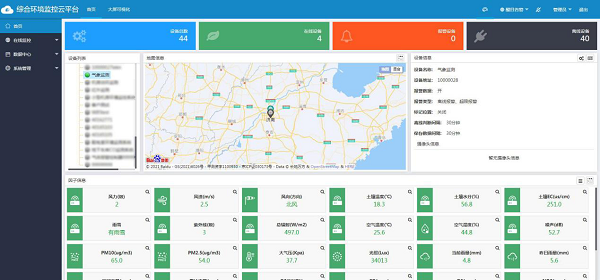

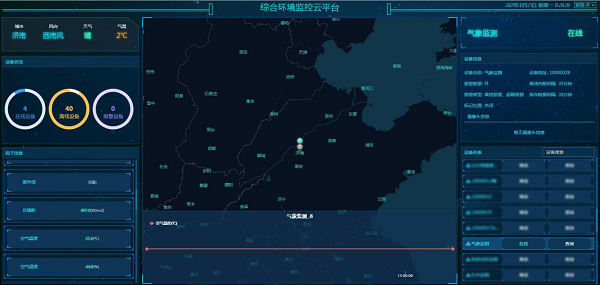

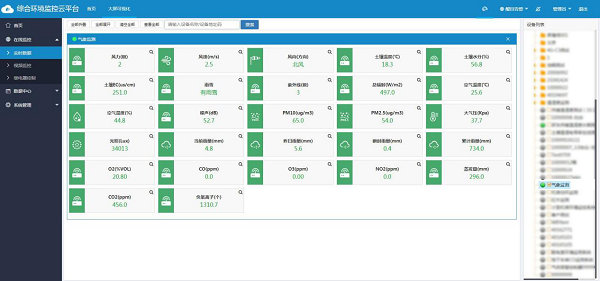

【首頁數據展示】
【列表展示】
4.2.2 實時地圖顯示

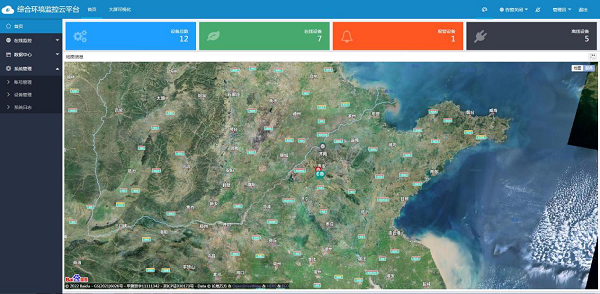

系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
4.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

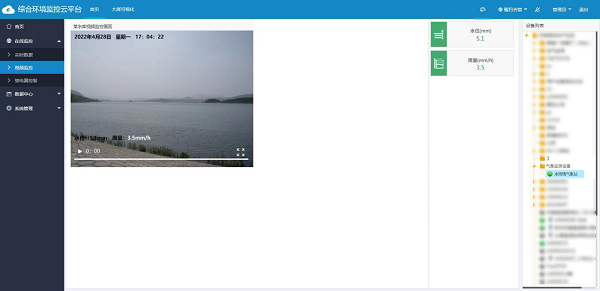

4.2.4 視頻監控
全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
4.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

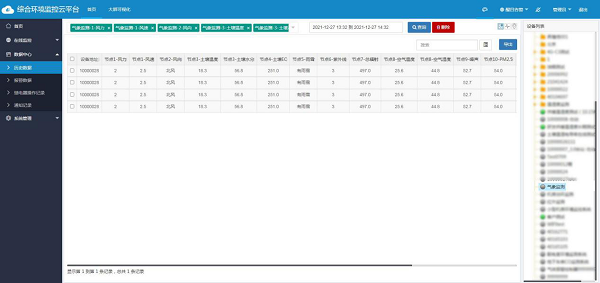

【歷史數據列表查看】

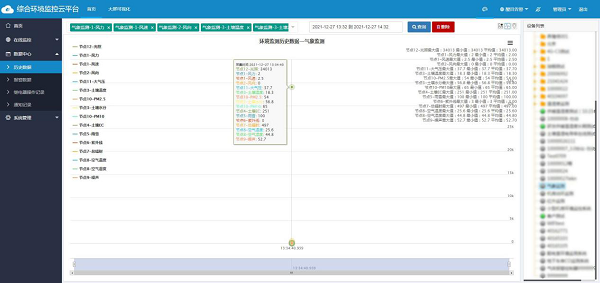

【歷史數據曲線查看】

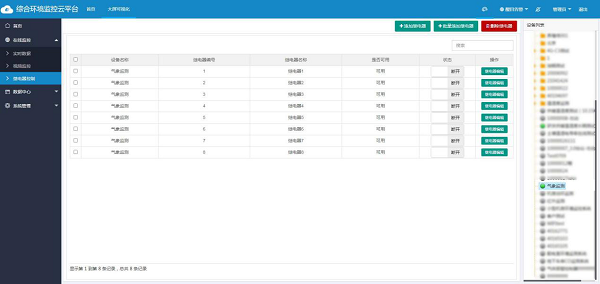

4.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。
4.2.7 系統管理

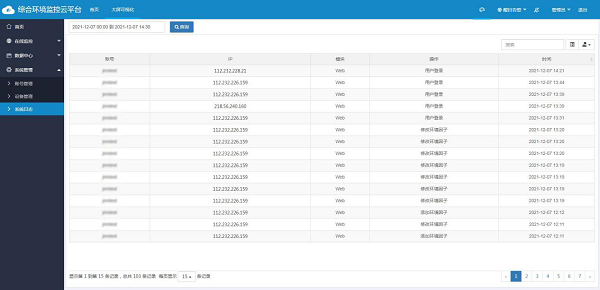

平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
4.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號管理】
4.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
4.2.10流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

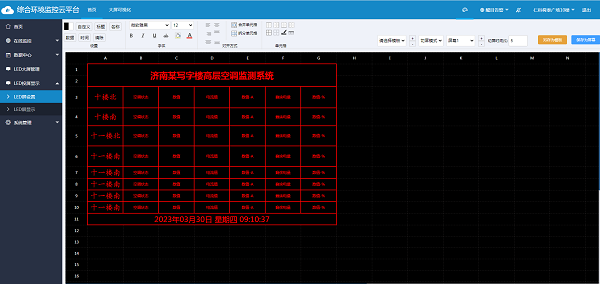

4.2.11大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現水位、降雨量等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
4.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
4.2.13千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。

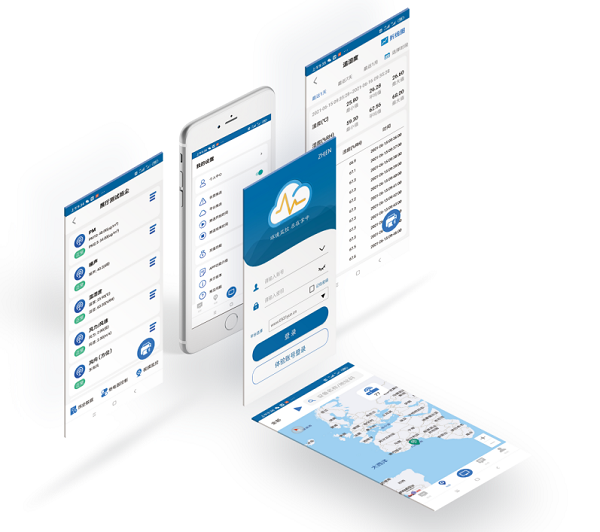

4.3手機APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測。可以通過賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
