一、 項目概述
1.1 系統背景
在我國,從7月份開始,多地接連進入汛期，廣州、河南、山東、天津等地陸續出現強降水,部分地區還伴隨高溫，氣象部門多次發出降水及高溫警示,提醒我們出行安全。
夏季一秋季是多雨的季節,在城市中,沒有及時做好排水措施,輕則影響交通,重則造成生命財產損失;在農村，沒有及時做好防護準備,輕則道路積水,重則莊稼被淹，全年無收。所以，有關部門做好積水監測,及時提醒市民注意汛期安全很重要,在這個過程中,積水監測站發揮了重要的作用。
1.2 系統概述
積水監測站運用了物聯網概念整合監測傳輸技術,通過電子水尺自動采集積水水位,現場L ED顯示屏提醒過往行人以及車輛當前積水情況,還能夠通過4G傳輸將數據上傳至監控云平臺。管理人員可以在手機、電腦、平板等設備上查看對應數據,根據積水的實時數據,向人們發出預警及制定相關排水措施。積水監測站可以為相關部門對當前積水狀況決策導向、指揮調度提供靶向數據支撐。

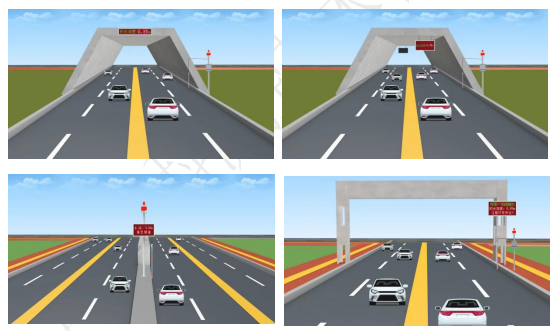

積水監測站- -般用于地勢較低且容易積水的地方,比如道路低洼處、隧道、工地、立交橋下等,因為這些地方地勢較低，容易產生積水,更容易引發安全問題。管理人員可以提前設置好安全閾值,在下雨的時候,積水監測站會顯示檢測到的水面高度,隨著積水的高度不斷升高，直到超過安全閾值時,就會觸發揚聲器和聲光報警器雙重報警,提醒往來行人注意安全,并向管理人員發出報警提示,預警有發生洪澇災害的可能性。管理人員可以查看遠程遙測終端動環通過實時采集上傳至監控平臺的各項數據,還可以通過視頻查看現場情況,根據電子地圖的提示,檢查積水出現的位置,及時上報信息，制定策略,派遣相關人員進行排水,做好出現積水地點的人員疏通, 保證人員安全。

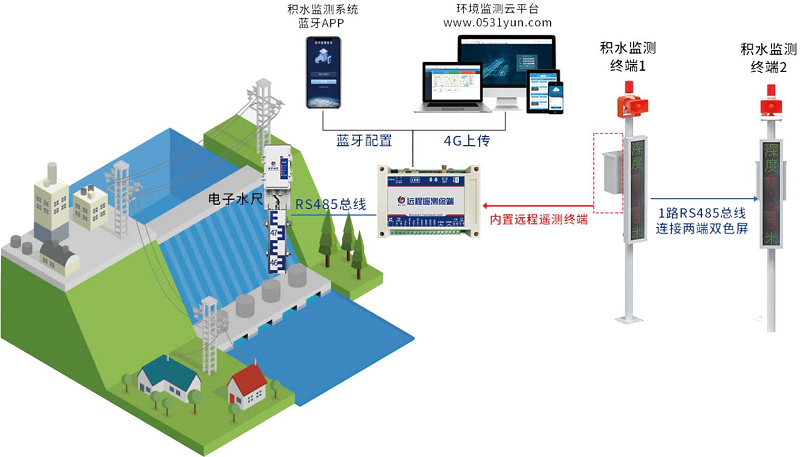

1.3 電子水尺式積水監測系統拓撲圖
二、 項目介紹
2.1 設備組成
山東仁科積水監測系統包括電子水尺、雙色LED顯示屏、電控箱(內含遠程遙測終端)。報警燈、語音播報器和兩米立桿。

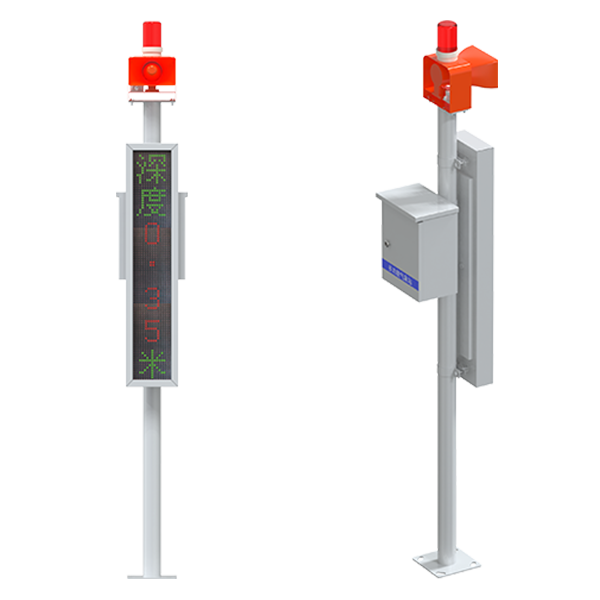

2.1.1 積水監測站
可因地制宜選擇4G（全網通）、網口等上傳方式。 可外接顯示屏，實時顯示當前水位，超限變色顯示。 可外接語音播報及光報警器，實時水位預警。 自帶兩路繼電器輸出，可接外設擴展，支持平臺控制、自動等控制模式。 可通過手機配置軟件藍牙app進行配置參數。 可外接兩路室外LED雙色顯示屏，實現隧道兩端同時顯示實時水位值。 設備可設閾值，超限醒目提示，關聯光報警器。
2.1.1.1 功能特點
■ 可因地制宜選擇 4G（全網通）、網口等上傳方式。
■ 可外接顯示屏，實時顯示當前水位，超限變色顯示。
■ 可外接語音播報及光報警器，實時水位預警。
■ 自帶兩路繼電器輸出，可接外設擴展，支持平臺控制、自動等控制模式。

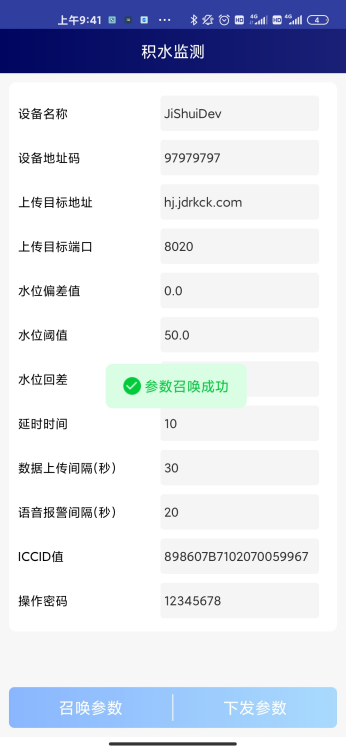

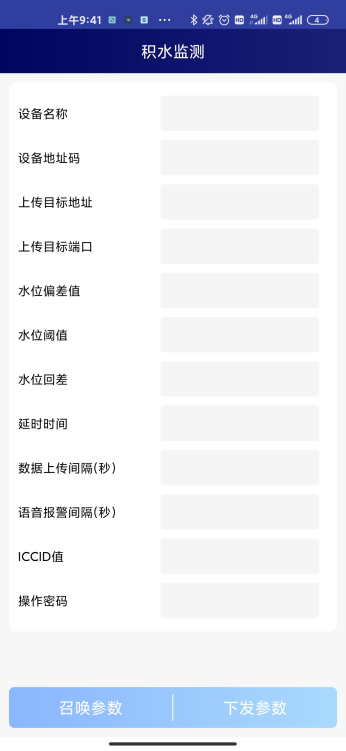

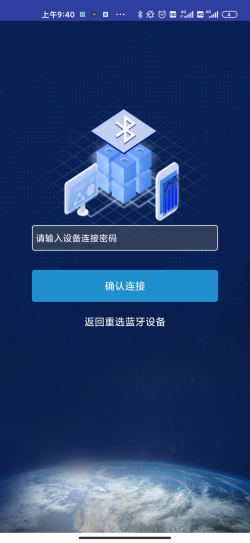

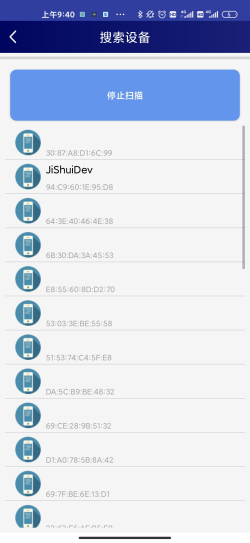

■ 可通過手機配置軟件“藍牙 app”進行配置參數。

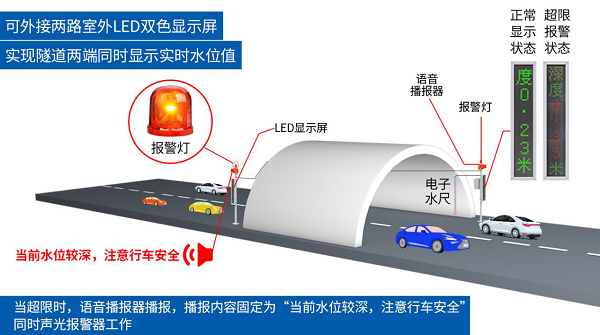

■ 可外接兩路室外 LED 雙色顯示屏，實現隧道兩端同時顯示實時水位值。
■ 設備可設閾值，超限醒目提示，關聯光報警器、號筒揚聲器。
■ 支持我司提供的多款軟件平臺、客戶自己的平臺。
■ 設備支持遠程升級、支持二次開發。
■ 交流 220V 供電、IP65 防水等級，可常年工作于室外，不懼淋雨室外。
■ 兼容多種立桿，安裝簡單靈活。
2.1.1.2 技術參數
|
供電 |
AC220V |
|
供電方式 |
市電或太陽能供電 |
|
設備功耗 |
≤25 W |
|
工作溫度 |
-40—80℃ |
|
設備接口 |
接口類型 |
說明 |
|
RS-485 主站接口 |
通過 RS-485 采集數據 |
|
LED 屏顯示接口 |
雙色 LED 顯示屏（最大點 數 96*16） |
|
1 路 485 采集 |
最遠通信距離 2000 米 |
|
兩路開關量接口（預留） |
電壓輸入范圍：0 |
|
兩路模擬量接口（預留） |
采集范圍：4-20mA、0-5V、 0-10V 默認 4-20mA |
|
一路水浸檢測（預留） |
可檢測有無水 |
|
兩路繼電器接口 |
繼電器容量： 250VAC/30VDC 3A 一路可設置有源無源，用作 報警或自動控制 |
|
報警設備 |
支持聲光報警 |
支持語音播報 |
|
LED 屏 |
尺寸 102cm*22cm 雙色屏 |
|
設備支架 |
2 米立桿 |
|
電控箱 |
用于放置遠程遙測終端機、電源 |
2.1.1.3 產品選型
|
RS- |
|
公司代號 |
|
|
WDM- |
|
積水檢測站 |
|
|
100- |
|
標準版 |
|
|
4G |
4G 上傳 |
|
ETH |
以太網上傳 |

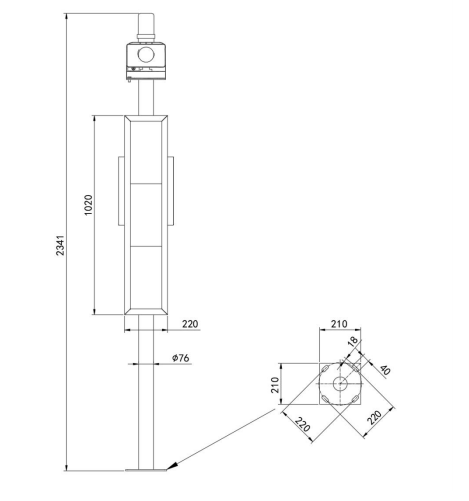

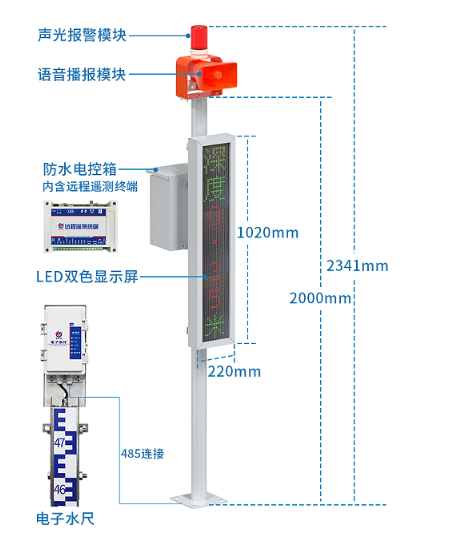

2.1.1.4 設備尺寸

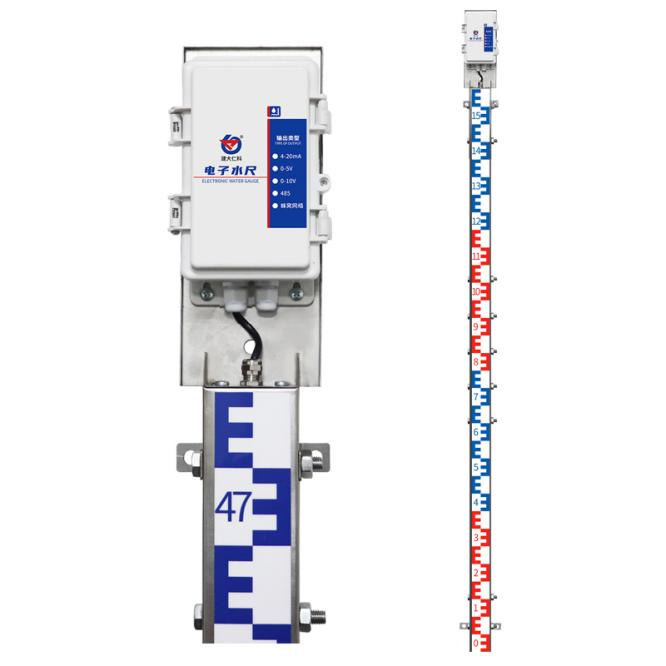

2.1.2 電子水尺
電子水尺是一款采用先進的處理器芯片作為控制器，通過測量電極的水位獲取數據，可用于江河、湖泊、水庫、水電站、灌區及輸水等水利工程中進行水位的監測，及自來水、城市污水處理、城市道路積水等市政工程中水位的監測。
2.1.2.1 功能特點
■ 可采用先進的生產工藝，采用不銹鋼作為防護外殼，防護性及抗干擾能力強。
■ 采用高密封性材料，設備不受污泥、污染物、沉淀物等外界環境因素影響。
■ 具有 1 路開關量信號輸出，可任意關聯報警事項輸出或用于水位上下限控制。
■ 采樣精度與設備長度無關，不同長度的水尺測量精度保持不變，均為 1cm。
■ 可根據現場情況進行多種工作模式的修改
■ 可選太陽能供電（20W/6Ah、30W/20Ah 兩種可選）。
2.1.2.2 技術參數
|
直流供電（默認） |
DC 10~30V |
|
水位測量精度 |
1cm（全量程等精度） |
|
分辨率 |
1cm |
|
輸出方式 |
RS485（ModBus 協議） |
|
參數設置 |
用提供的配置軟件通過 485 接口進行配置 |
|
主機最大功耗 |
RS485 輸出 |
0.8w |
|
單節水尺最大功耗 |
0.05w |
|
量程 |
50cm、100cm、150cm、200cm、250cm、300cm…… 80cm、160cm、240cm、320cm、400cm、480cm…… 及 |
|
安裝方式 |
壁掛式 |
|
開孔尺寸 |
86.2mm |
|
打孔尺寸 |
10mm |
|
防護等級 |
主機 |
IP54 |
|
從機 |
IP68 |
2.1.2.3 產品選型
|
RS- |
|
公司代號 |
|
|
DR- |
|
電子水尺設備 |
|
|
N01- |
|
485 方式 |
|
|
-1 |
|
電子水尺殼 |
|
|
-6A |
太陽能供電（20W/6Ah） |
|
-20A |
太陽能供電（30W/20Ah） |
|
-空 |
電源供電 |

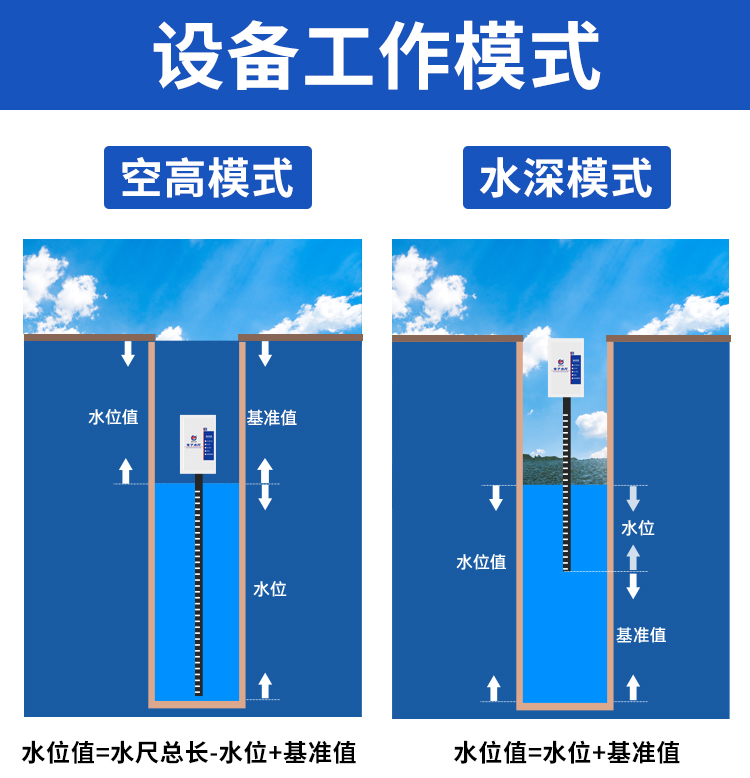

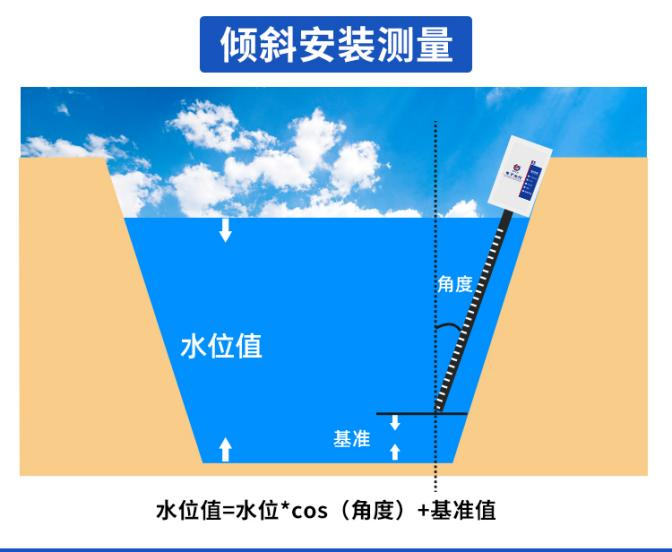

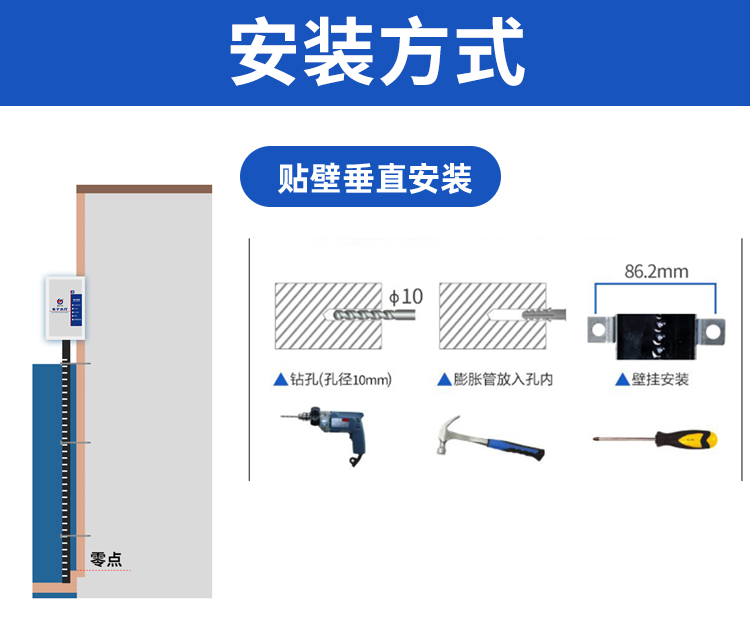

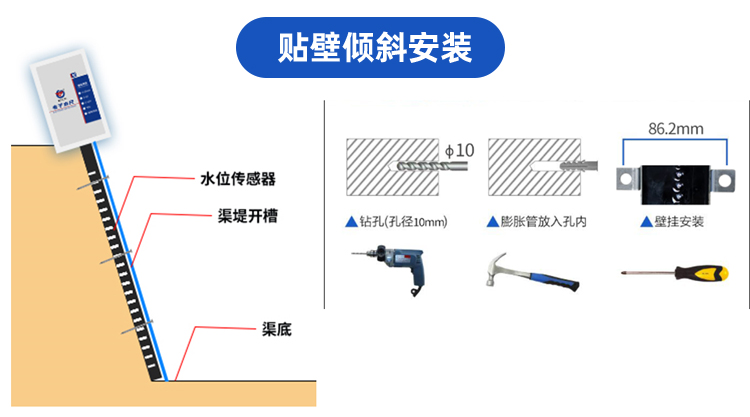

2.1.2.4 工作模式及安裝方式
三、綜合環境監控云平臺

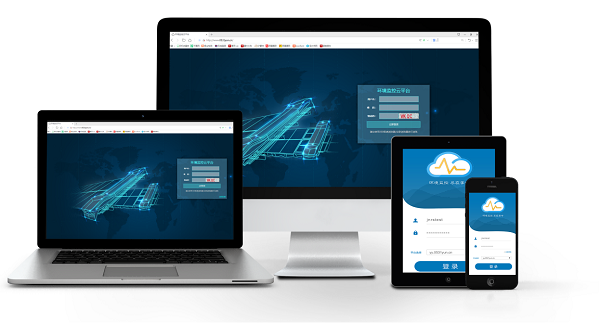

3.1 概述
環境監控云平臺是我司旨在為用戶提供便捷的服務而專門]開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司所有網絡型設備?？蛻魺o需再自行架設服務器，省去了服務器的維護費用，無需具備公網IP或者域名解析服務。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。
公司云平臺免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號?？蛻艨蓱{賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。
3.2 功能介紹
3.2.1 數據實時監控
平臺支持實時查看所氣體檢測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

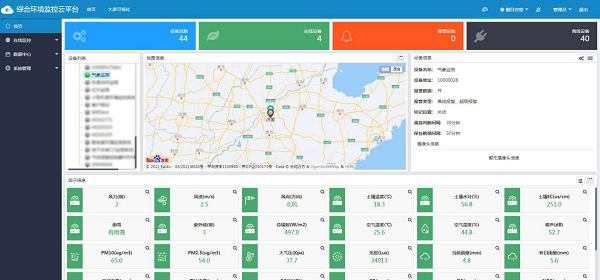

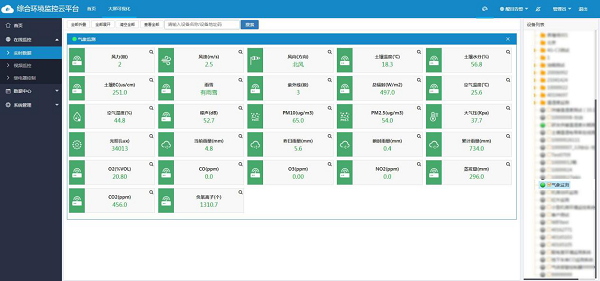

【首頁數據展示】
【列表展示】

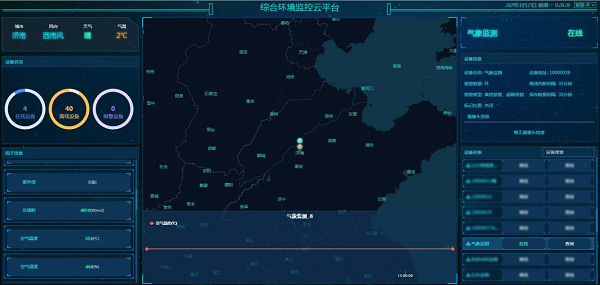

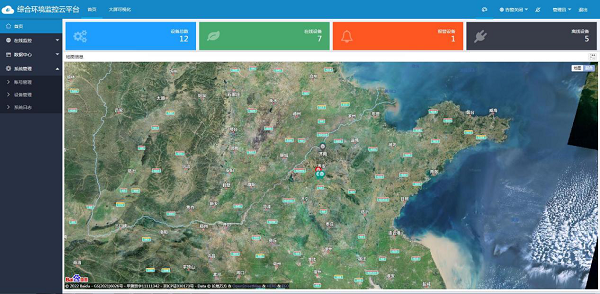

3.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
3.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

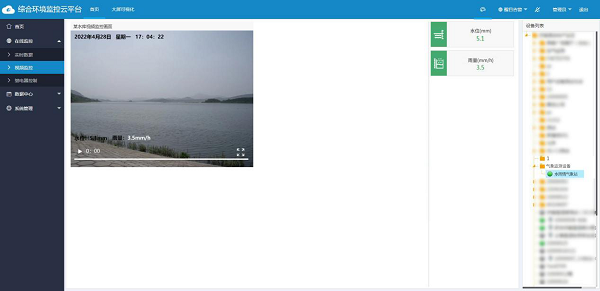

3.2.4 視頻監控
全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
3.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

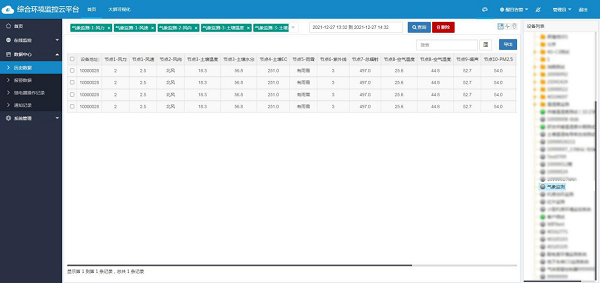

【歷史數據列表查看】

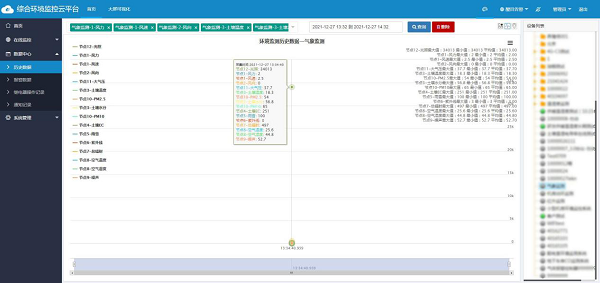

【歷史數據曲線查看】

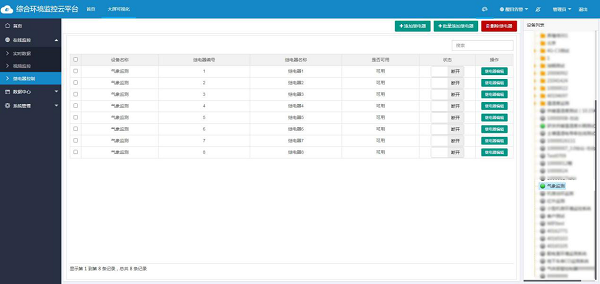

3.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。
3.2.7 系統管理

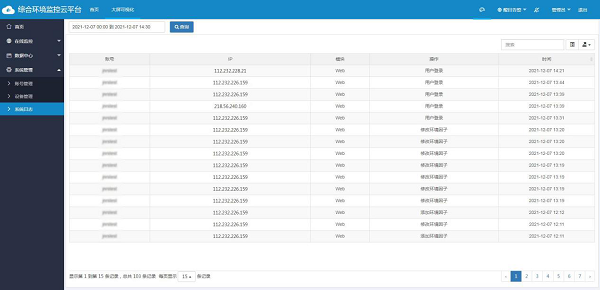

平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
3.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號管理】
3.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
3.2.10流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。
3.2.11大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現溫濕度等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
3.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
3.2.13千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
3.3手機APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
