一、 項目概述
1.1 系統背景
隨著生產和科學的不斷發展,角度測量越來越廣泛的應用于工業科研等各領域隨著技術水平和測量準確度也在不斷提高。市場對于傳感器的需求也是越來越大 ,單從義上來看傾角傳感器是用來測量相對于水平面的傾角變化量,換句話說傾角變送器其實是運用慣性原理的一種加速度變送器。
傾角變送器經常用于系統的水平距離和物體的高度的測量,從工作原理上可分為固體擺式、液體擺式、氣體擺式三種傾角傳感器,這三種傾角變送器都是利用地球萬有引力的作用.將傳感器敏感器件對大地的姿態角,即與大地引力的夾角(傾角)這一物理量,轉換成485信號。
1.2 系統概述
在經過多年在地質災害監測方面的深耕與積累,我司充分利用自身技術優勢,研發了-套科學完善的地質災害監測與預警解決方案 ,實現地質災害動態監測信息的科學化、信息化、標準化及可視化,為防災減災決策提供科學依據,并有效提高地質災害預警預報能力和應急救災快速反應能力。
該方案由傾角變送器、雨量計、水位計、水壓計、沉降計及地質災害監測平臺組成,能因地制宜.集成深部位移監測、滑體地下水滲壓監測、滑坡后緣拉張裂縫位移監測、 雨量監測、地表水位監測、壓勵監測、地表水入滲監測等多種監測設備,為有關部]便全面地分析滑坡誘因,提前預警或工程治理設計,提供全面而準確的數據支撐。中,傾角變送器可以有效監測地面的傾斜角度。
二、 項目介紹
2.1 系統組成

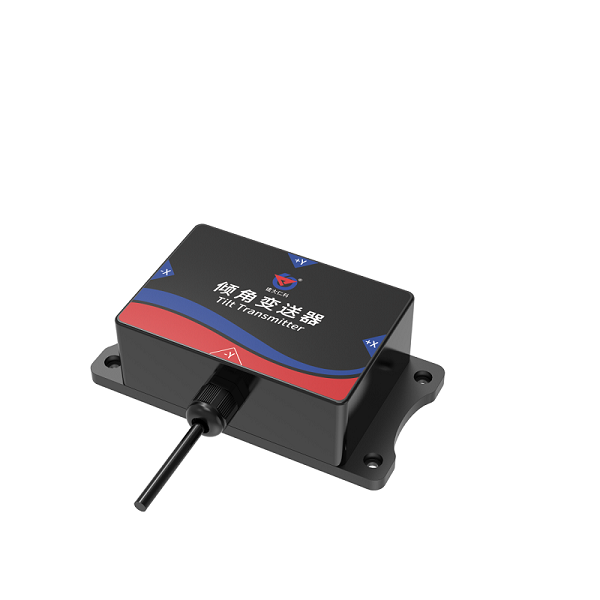

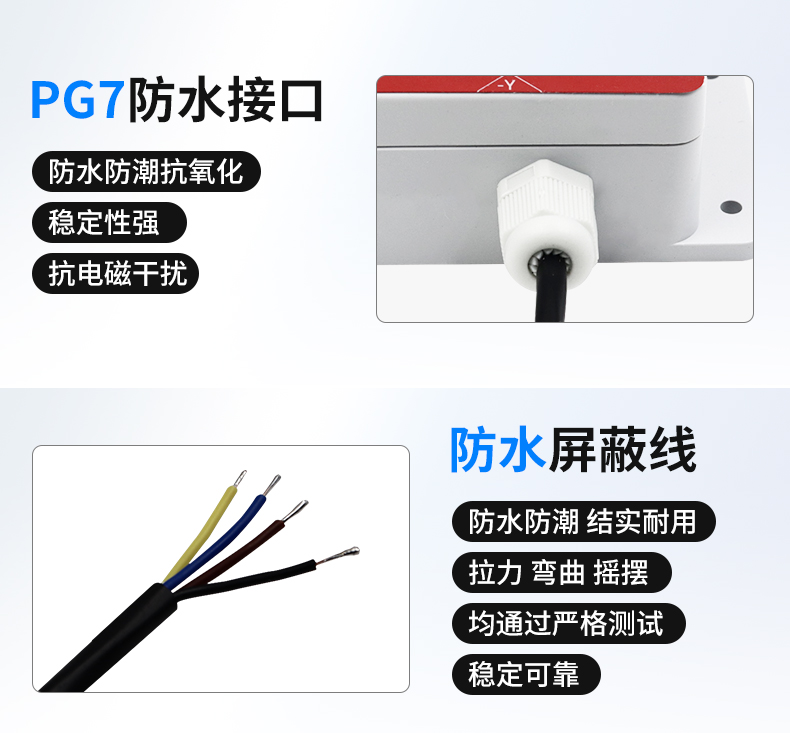

2.1.1 高精度傾角變送器
高精度傾角變送器是一款標準工業傾角儀，通過檢測使用環境中的傾斜角度來判斷設備 的傾斜狀態，可長期在戶外使用。
2.1.1.1 功能特點
· 產品內置可靠、高分辨率、高精度加速度芯片。

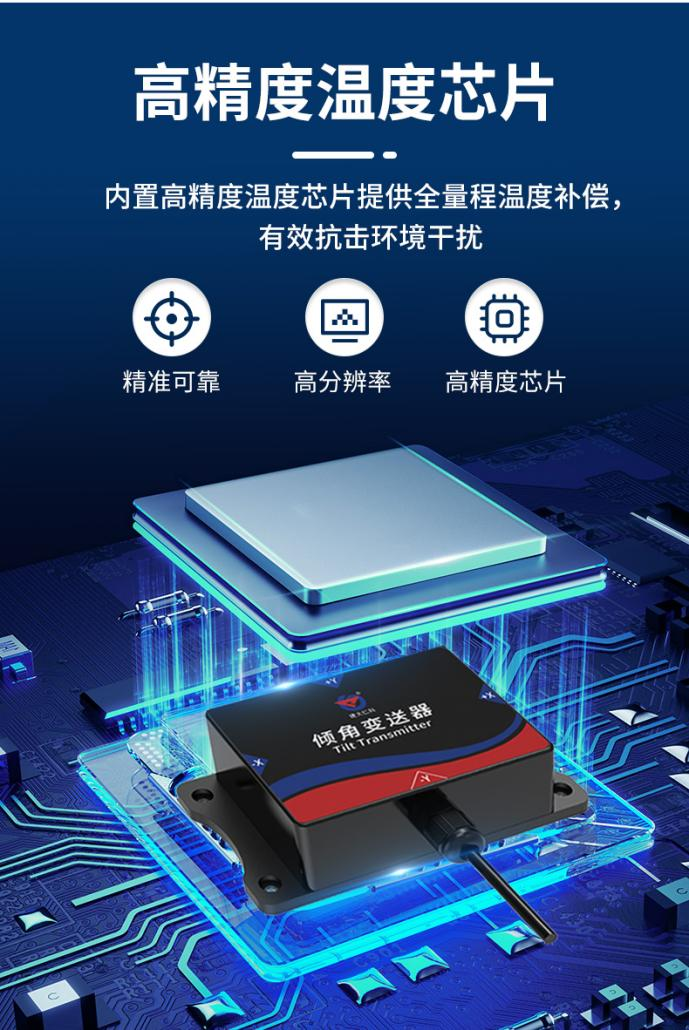

· 產品內置高精度溫度芯片提供全量程溫度補償，有效抗擊環境干擾。

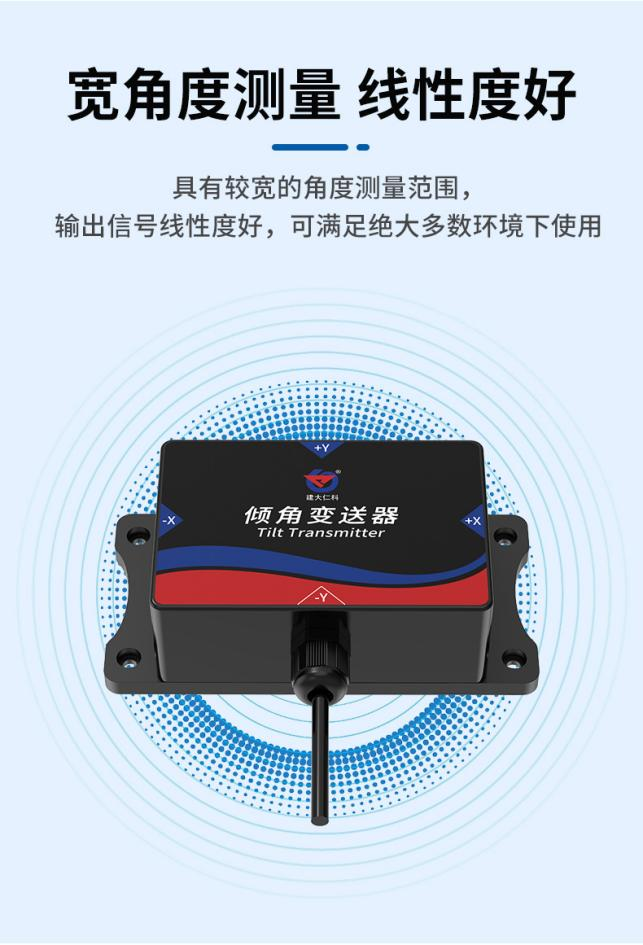

· 具有較寬的角度測量范圍，輸出信號線性度好，可滿足絕大多數環境下使用。
· 可實時上傳 X 軸角度、Y 軸角度、環境溫度等數據。
2.1.1.2 技術參數
|
供電方式 |
DC 10-30V |
|
最大功耗 |
≤0.15W |
|
工作溫濕度 |
-40℃—60℃，0—95%RH（非結露） |
|
角度量程 |

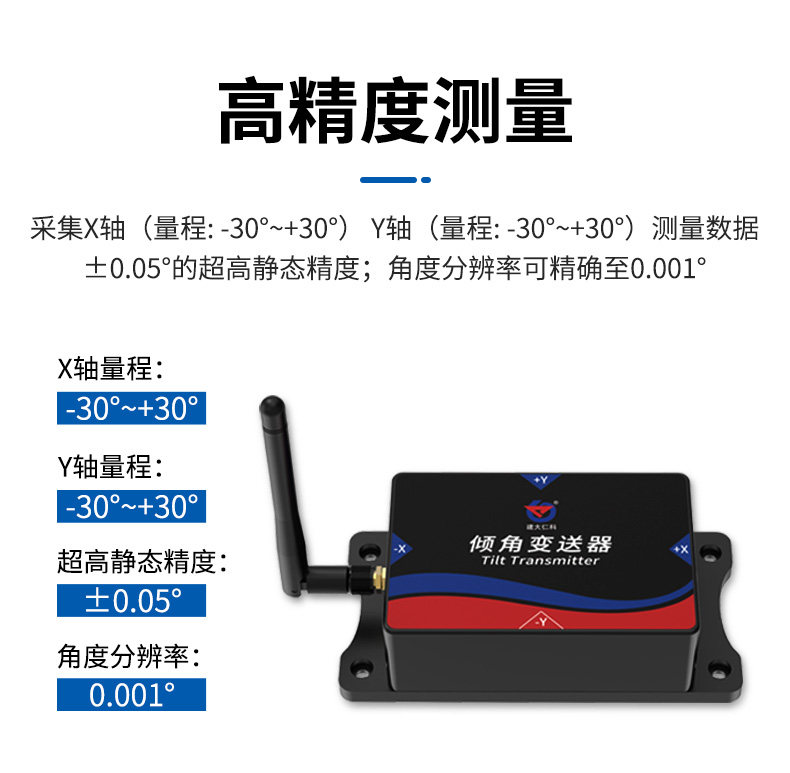

X 軸：-30°~+30° Y 軸：-30°~+30° |
|
角度分辨率 |
0.001° |
|
典型精度 |
X、Y 軸 |
靜態精度±0.05° |
|
溫度量程 |
-40℃—60℃ |
|
防護等級 |
IP65 |
|
變送器電路承受溫度范圍 |
-40-60℃ |
|
輸出信號 |
RS485(ModBus 協議) |
|
外殼材質 |
鋁合金、ABS 塑料 |
|
默認線纜長度 |
60cm，線纜長度可按要求定制 |
|
安裝方式 |
水平、垂直 |
2.1.1.3 產品選型
|
RS- |
|
公司代號 |
|
|
DIP- |
|
傾角變送器 |
|
|
N01- |
|
485 通訊（ModBus-RTU 協議） |
|
|
1H |
高精度 |

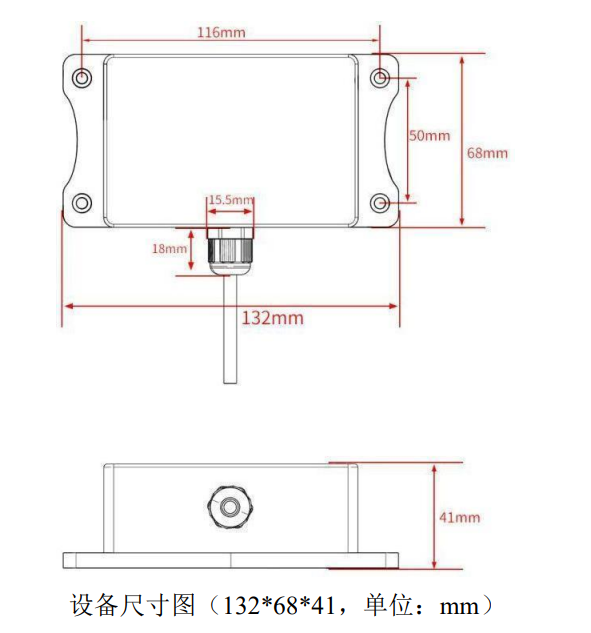

2.1.1.4 尺寸大小

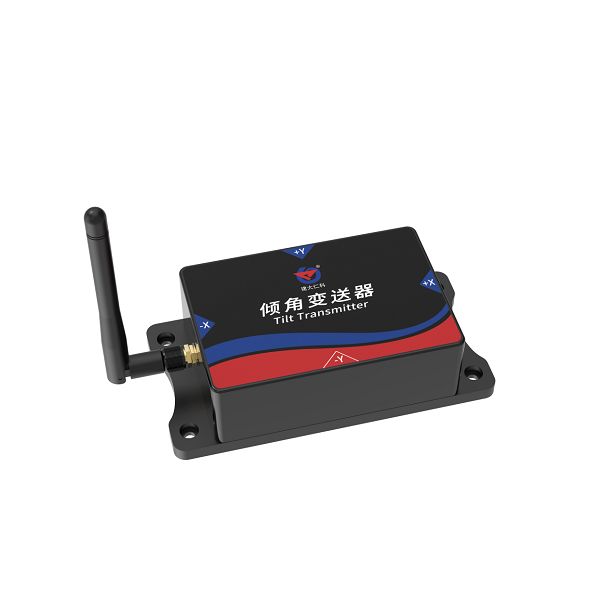

2.1.2 LORA高精度傾角變送器

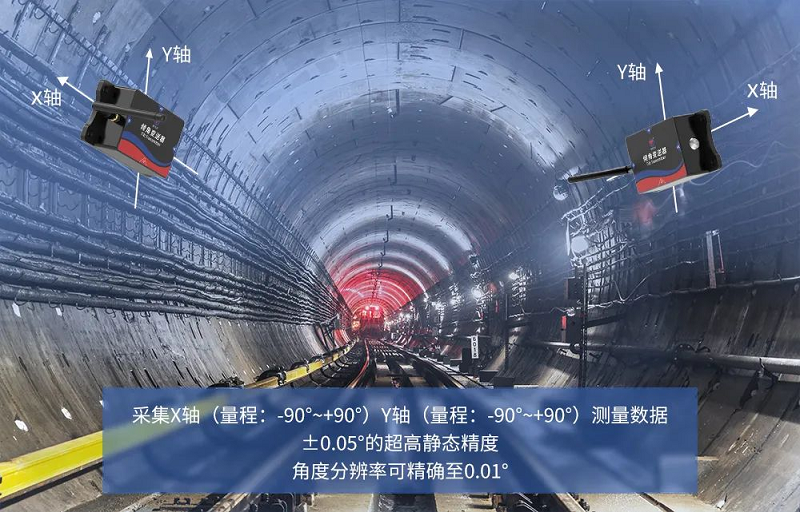

LORA高精度傾角采集器是一款標準工業傾角儀，通過檢測使用環境中的傾斜角度來判 斷設備的傾斜狀態，可長期在戶外使用。廣泛應用于工業傾角測量及危房監測、古建筑保護 監測、橋梁橋塔測斜、隧道監測、大壩監測、稱重系統傾斜補償、鉆井傾斜控制等行業，安全可靠，外觀美觀，安裝方便。
2.1.2.1 功能特點
· 產品內置可靠、高分辨率、高精度加速度芯片。
· 產品內置高精度溫度芯片提供全量程溫度補償，有效抗擊環境干擾。
· 具有較寬的角度測量范圍，輸出信號線性度好，可滿足絕大多數環境下使用。

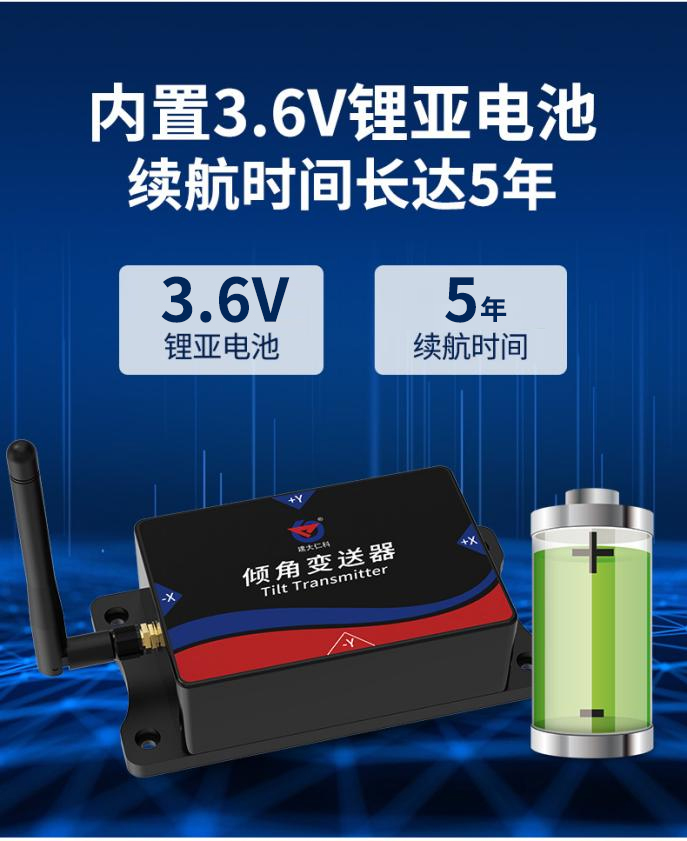

· 3.6V 鋰亞電池供電，續航時間長達 5 年。
· 可實時上傳 X 軸角度、Y 軸角度、環境溫度、電量、信號等數據。
· 通信距離最遠可達視距 3000 米。
2.1.2.2 技術參數
|
供電方式 |
3.6V 鋰亞電池 |
|
續航時間 |
使用壽命可達 5 年 |
|
數據上傳間隔 |
最短上傳間隔可設 1 分鐘 |
|
工作溫濕度 |
-40℃—60℃，0—95%RH（非結露） |
|
角度量程 |
X 軸：-90°~+90° Y 軸：-90°~+90° |
|
角度分辨率 |
0.001° |
|
典型精度 |
X、Y 軸 |
靜態精度±0.05° |
|
溫度量程 |
-40℃—60℃ |
|
防護等級 |
IP67 |
|
信號輸出 |
LoRa 無線信號 |
|
外殼材質 |
鋁合金、ABS 塑料 |
|
配置方式 |
藍牙配置，提供中性配置軟件 |
|
傳輸距離 |
室內市區：可穿 3-4 堵混凝土墻 |
|
室外：視距 3000 米 |
2.1.2.3 產品選型
|
RS- |
|
公司代號 |
|
|
DIP- |
|
傾角變送器 |
|
|
LORA- |
|
LORA 擴頻通信 |
|
|
1H |
高精度 |

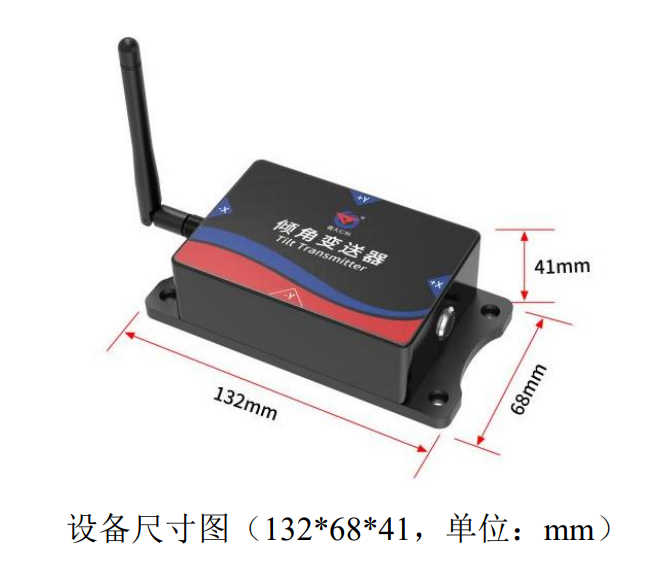

2.1.2.4 尺寸大小
2.1.3 傾角變送器

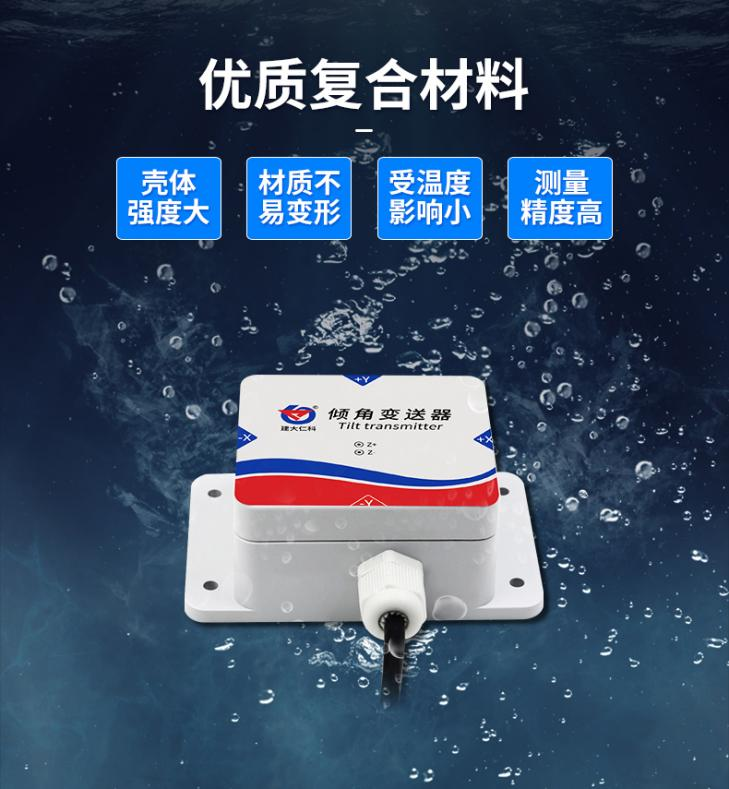

傾角變送器RS-DIP-N01-1是一款標準工業雙軸傾角儀，通過檢測使用環境中的傾斜角度來判斷設備的傾斜狀態，可長期在戶外使用。
2.1.3.1 功能特點
· 采用卡爾曼濾波算法，使設備采集的角度值精確、穩定。
· 具有較寬的角度測量范圍，輸出信號線性度好，可滿足絕大多數環境下使用。
· 采用專用的 485 電路，標準 ModBus-RTU 通信協議，通信地址及波特率可設置。
· 5~30V 直流寬電壓范圍供電。
· 具有測量范圍寬、線形度好、使用方便、便于安裝、傳輸距離遠等特點。
2.1.3.2 技術參數
|
直流供電（默認） |
DC 5-30V |
|
最大功耗 |
≤0.15W |
|
工作溫濕度 |
-40℃—60℃，0—95%RH（非結露） |
|
量程 |
X 軸-180°~180° Y 軸-90°~90°Z 軸-180°~180° |
|
分辨率 |
0.01° |
|
典型精度 |
X、Y 軸 |
靜態精度±0.1°，動態精度±0.5° |
|
Z 軸 |
靜態精度±0.5°，動態存在積分誤差 |
|
溫度漂移 |
±（0.5°~1°），（-40°C ~ +60°C ） |
|
響應時間 |
＜1S |
|
防護等級 |
IP65 |
|
默認線纜長度 |
60cm，線纜長度可按要求定制 |
|
外形尺寸 |
90*58*36mm |
|
輸出信號 |
RS485(ModBus 協議) |
2.1.3.3 產品選型
|
RS- |
|
公司代號 |
|
|
DIP- |
|
傾角變送器 |
|
|
N01- |
|
RS485（ModBus-RTU 協議） |
|
|
-1 |
殼體 |

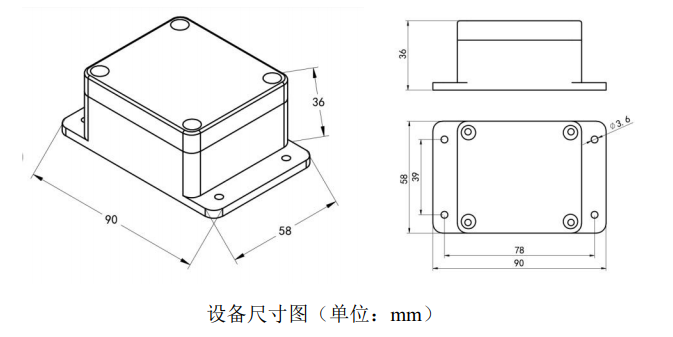

2.1.3.4 尺寸大小
2.1.4 安裝方式
· 電池安裝
擰下固定上蓋與底殼的四個螺絲，將電池插在電路板的電池插座處，重新安裝固定上蓋 與底殼的四個螺絲。

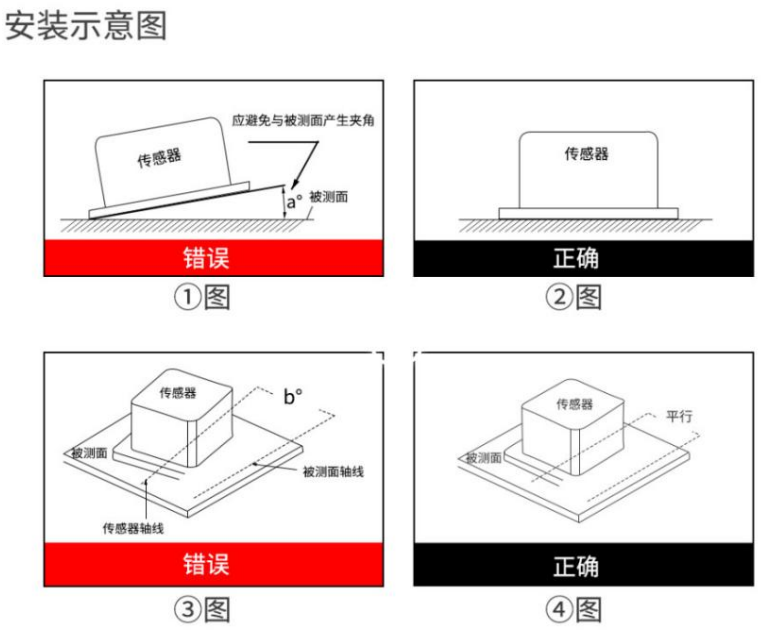

·設備整體安裝注意事項
請按照正確的安裝方法進行設備的安裝，不正確的安裝會導致測量誤差，尤其注意兩 “面”和兩“線”：
（1）設備的安裝面與被測量面固定必須緊密、平整、穩定，如果安裝面出現不平容易 造成設備測量夾角誤差。
（2）設備軸線與被測量軸線必須平行，兩軸線盡可能不要產生夾角。
（3）將設備正放在桌面上，向右為 X 軸，向上為 Y 軸，垂直于桌面向外為 Z 軸。旋轉的 方向按右手法則定義，即右手大拇指指向 X 軸向，四指彎曲的方向即為繞該軸旋轉增大的 方向。X 軸角度即為繞 X 軸旋轉方向 ，Y 軸角度即為繞 Y 軸旋轉方向的角度。
三、軟件平臺
3.1 概述
環境監控云平臺是我司旨在為用戶提供便捷的服務而專門]開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司所有網絡型設備?？蛻魺o(wú)需再自行架設服務器，省去了服務器的維護費用，無需具備公網IP或者域名解析服務。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。
公司云平臺免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號?？蛻艨蓱{賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。
3.2 功能介紹
3.2.1 數據實時監控
平臺支持實時查看所氣體檢測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

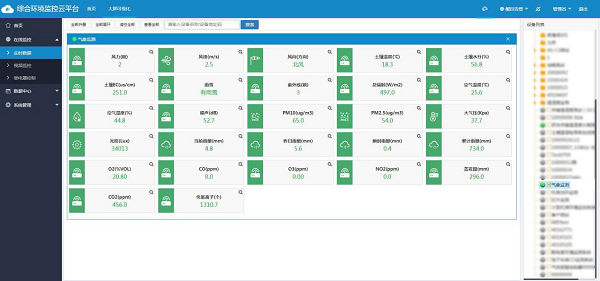

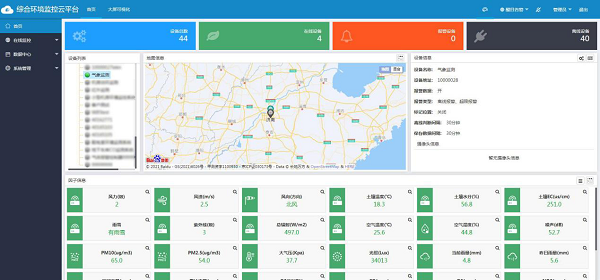

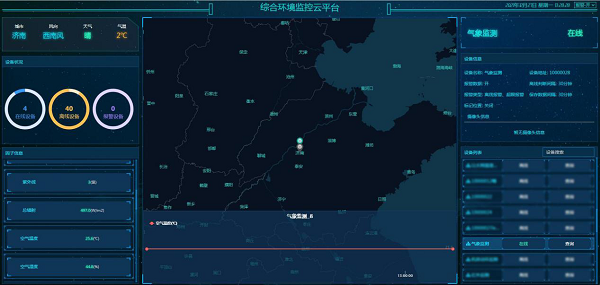

【首頁數據展示】
【列表展示】

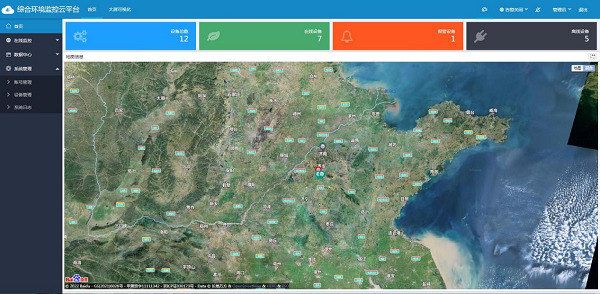

3.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。

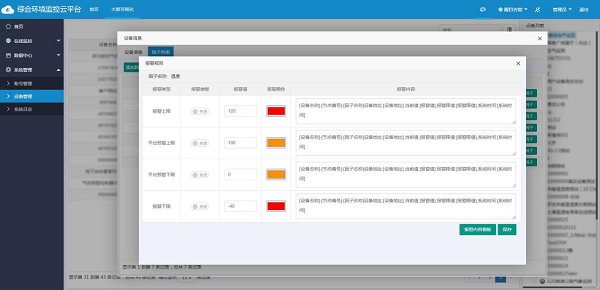

3.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

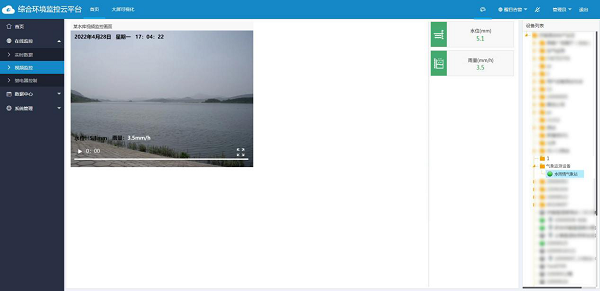

3.2.4 視頻監控
全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
3.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

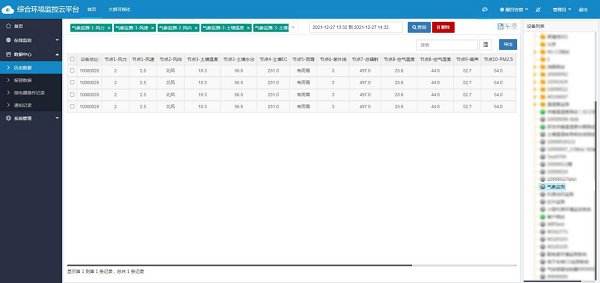

【歷史數據列表查看】

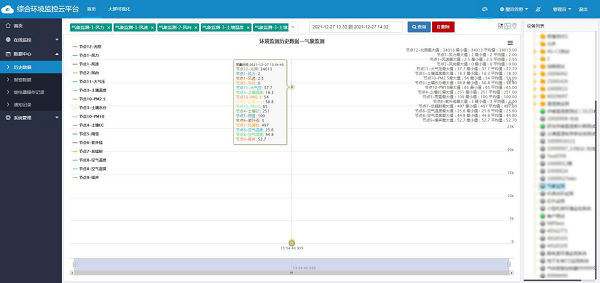

【歷史數據曲線查看】

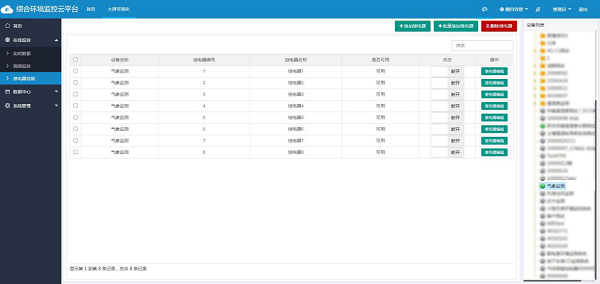

3.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。
3.2.7 系統管理

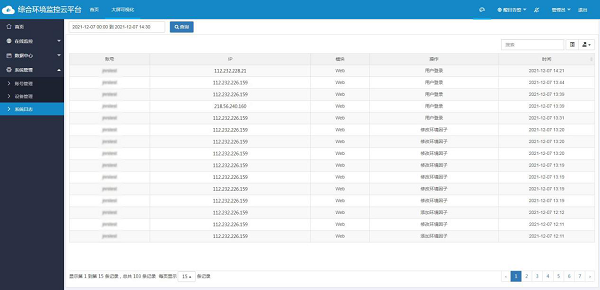

平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
3.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。

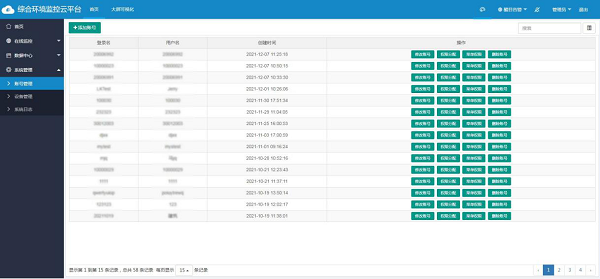

【賬號管理】
3.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |

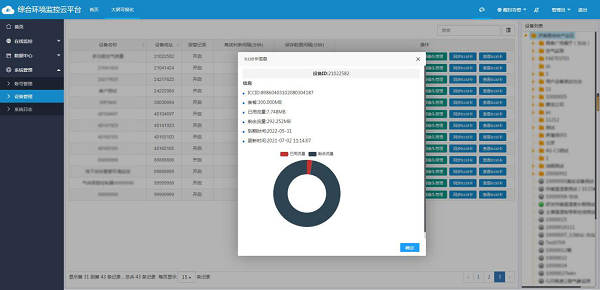

3.2.10流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。
3.2.11大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現各種要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
3.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
3.2.13千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。

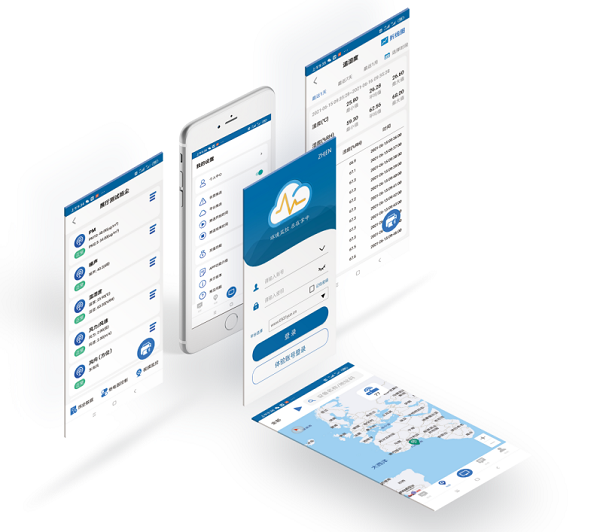

3.3手機APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測。可以通過賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
