第一章 項目概述
1.1 項目背景
水利工程作為人類改造自然、利用自然資源的重要手段，其安全性與穩定性至關重要。而大壩作為水利工程中的核心組成部分，具有防洪、發電、灌溉等多重功能，其安全性能直接影響到下游人民群眾的生命財產安全以及整個社會的穩定與發展。
影響水庫大壩安全的因素主要包括以下幾點：
位移形變監測是評估大壩結構穩定性的重要手段。一旦超出闋值，大壩極易出現裂縫、滑坡等嚴重問題；
滲壓監測則是評估大壩防滲性能的重要手段。大壩基礎的滲壓變化能夠直接反映大壩的防滲效果；
水雨情監測對于大壩的調度運行同樣至關重要。通過對進出水流的實時監控，可以精確掌握大壩的蓄水量和泄洪能力，為防汛抗洪提供準確的數據支持；
氣象監測在大壩安全管理中同樣扮演著不可忽視的角色。大風、暴雨、高溫等極端天氣條件都可能對大壩的安全造成威脅。
因此，對大壩的位移形變、滲壓、流量液位以及氣象因素進行持續的監測與分析，已成為確保大壩安全運行的關鍵手段。山東仁科基于此背景，自主研發提出水庫大壩在線自動化監測系統解決方案，利用各種高精度傳感器設備實時監測和分析影響大壩安全的相關數據，幫助大壩管理人員及時發現大壩的安全隱患和異常情況，為其提供科學的決策依據，以此來確保大壩的安全穩定運行。同時，這些監測數據還可以為大壩的運行調度提供科學依據，最終也有助于提高大壩的運行效率和經濟效益。
1.2 建設目標
水庫大壩在線自動化監測系統的總目標是實現對影響水庫大壩環境安全各方面因素（包括位移形變、滲壓、流量液位、氣象）的綜合性監測與分析。利用高精度的位移變形、滲壓、氣象等監測設備，實時監測岸邊降水量、地下水位、壩體位移形變等相關數據，并及時上傳至云平臺，以便管理人員及時知悉相關情況作出相應處理，達到預防水庫大壩沉降、坍塌等災害，保障周邊居民生產、生活安全的目的。
其具體目標包括：
針對水庫大壩環境進行詳細調查，因地制宜設計適用于水庫大壩不同區域的自動化監測防御體系。
通過各種高精度災害類監測設備，實時監測位移變形、地下孔隙水壓力、流量液位、降水量以及氣象等數據，并實時上傳至云平臺；
云平臺接收來自各監測區域上傳的數據，進行分析處理，派發指令；
在整個過程中系統配置現場/遠程多種報警裝置，有效應對“報警最后一公里”傳遞困難、延遲等問題。
1.3 建設原則
在研發設計水庫大壩在線自動化監測系統的時候，我們應該總結前人開發的經驗，結合最新自控和軟硬件技術，圍繞智能位移、滲壓、水雨情、氣象監測設備，打造信息化、無縫隙、精準化、可視化、智慧型現代水庫大壩安全自動化監測體系，還可以搭載GNSS衛星導航設備，實現對監測地點的集中分布式監控和智能化預警的目標，保證系統的高穩定性、高可靠性、高安全性。
具體原則如下：
技術的先進性
系統選型、軟硬件設備的配置均要符合高新技術的潮流，關鍵的監測設備實時采集、傳輸均采用國內外工程建設中被廣泛采用的技術與產品。在滿足功能的前提下，系統設計具有先進性，并且在今后一段時間內保持一定的先進性。
穩定性
整體方案從方案架構、產品設計等各個層面，都以穩定可靠作為設計的第一目標。采用先進成熟的技術來架構由各個子系統組成穩定可靠的大系統，使系統能安全平穩地運行，有效地消除各子系統可能產生的瓶頸，選用合適的設備來保證各子系統具有良好的擴展性，確保各設備的正常運行。
經濟性
我司在水庫大壩在線自動化監測系統的建設上，一直以更高性價比為目標，不斷升級和改進軟硬件產品，針對各大環境監控系統都有對應的產品和方案。以“為客戶提供最高性價比的方案”為設計目標來進行方案設計，綜合客戶需求以及擴展性要求，選擇最合適的產品，降低系統造價，為客戶節約項目成本。
實用性
在設備選型時，依據項目實際情況結合目前我國市場上的占有率高的各類產品中選擇具有性能價格比和擴充能力的產品。
可維護性
方案在設計過程中根據客戶需求、項目規模等等選擇合適的監控產品和技術方案實現，其采用的產品均滿足簡單、實用、易操作、易維護的特性，力爭使系統更容易使用和維護，降低客戶使用監控系統的管理和維護成本。
可管理性
方案中現場各設備及各分系統都集中于中心統一控制，實施對所有遠端設備的控制、設置，以保證系統的高效、有序、可靠的發揮其管理職能。
安全性
水庫大壩在線自動化監測系統安全可靠，所用設備具有一定的安全保護措施，防雷擊、過載、斷電和人為破壞，具有高度的安全和保密性。
規范性
控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業、標準和環保部頒布的技術規范。
1.4 建設依據
《基于GNSS的露天采場邊坡監測系統構建》
《水文自動測報系統設備通用技術條件》
《GNSS技術在地質災害安全監測預警系統中的應用研究》
《水文自動測報系統設備基本技術條件》
《基于GNSS技術的地質災害監測平臺研究與實現》
《水位測量?jī)x器通用技術條件》
《基于GNSS的邊坡自動化監測系統應用研究》
第二章 項目介紹
2.1 水庫大壩在線自動化監測系統介紹
水庫大壩在線自動化監測系統是一個以先進物聯網技術為支撐，綜合采用先進位移、滲壓、水雨情、氣象監測設備的智能災害類監測系統，它從“ 監測、防護、預警 ”等各個方面，將數據通信技術、數據處理與分析技術、機械技術、信息技術、工程技術深度融合，實現了從終端硬件到平臺系統管理模式，解決了安全、質量、效率等問題，達成了用科技避險、保障安全的目的。
本方案中，水庫大壩在線自動化監測系統由監測系統（包括位移形變監測、滲壓監測、水雨情監測與氣象監測）、預警系統以及綜合環境監控云平臺幾部分組成，通過在壩體表面和壩體深部設立相應的監測站，全天候?qū)崟r(shí)采集水庫壩體的位移、沉降、傾斜、浸潤線、庫區水位等各類監測數據，并以4G/RJ45網口無線傳輸?shù)姆绞綄?shí)時傳輸?shù)奖O(jiān)測平臺，進行統一分析和處理。平臺具有自動水雨情監測、實時數據顯示、實時圖像顯示、智能遠程告警、數據分析存儲等功能，能夠幫助管理人員及時掌握該區域監測數據，判斷壩體表面和深部運動變化的情況，從而及時做出管理決策；當系統檢測到某項數據達到報警閾值，監測平臺會自動分級發出預警，并向附近的入戶報警器和一體化預警廣播發送預警信息，讓管理部門及時反應和采取措施，有效解決“報警最后一公里”預警困難等問題，保障居民生命與財產安全。
本系統施工部署非常簡便，細節考慮周到，擴容方便。監測設備采集到的水位、雨量、位置等信息通過4G/RJ45網口網絡遠程傳輸至綜合環境監控云平臺，不僅無距離限制，還避免了鋪設線路的麻煩，監控管理平臺也非常人性化，界面友好、操作簡單、功能全面、可廣泛應用。

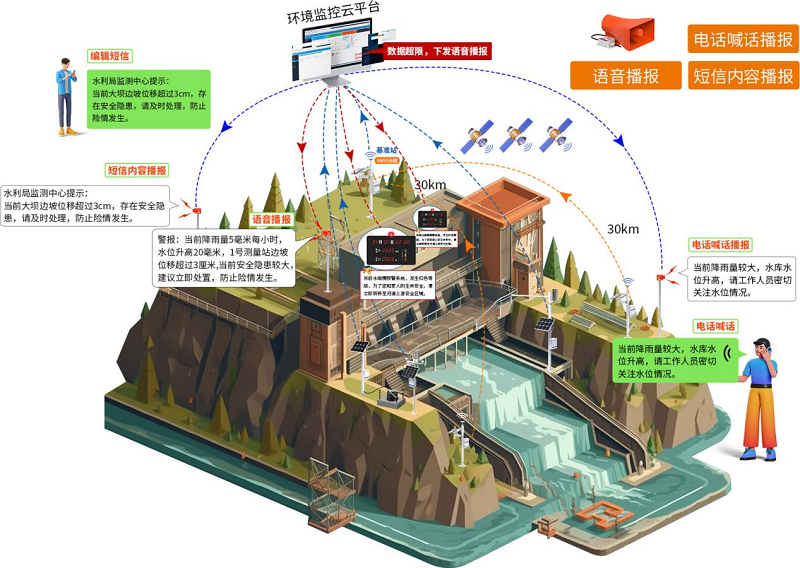

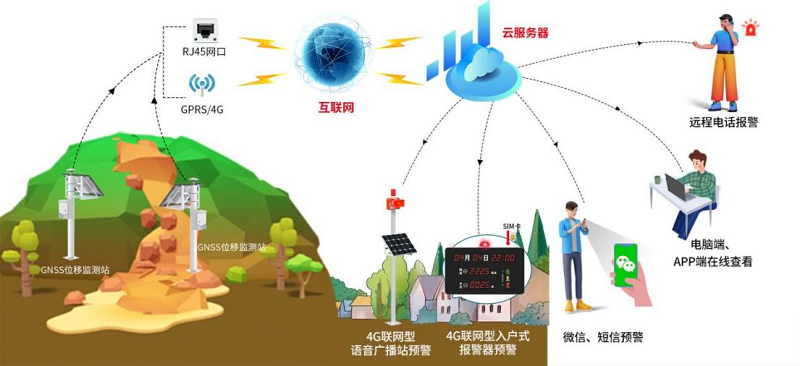

2.2 水庫大壩在線自動化監測系統拓?fù)鋱D
2.3 水庫大壩在線自動化監測系統優勢
專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
系統級整體性及平臺化
借助自身多年來的行業經驗，結合客戶需求的各個方面，給出系統級、整體性的解決方案，具備更好的分工以及協同效率，設計將具備良好的系統擴展性。該系統集可視化、智能化、無人化于一體，采用先進的監測技術和設備為水庫大壩安全的監測預警提供更多的技術支持和保障。
專業傳感器，精準監測
該方案中監測設備采用高度集成的一體化監測、預警設備，測量范圍廣，準確度高，確保產品優異的可靠性、高精度和互換性。
提供免費云平臺，功能強大
平臺采用B/S架構，維護和升級方式簡單，最少支持1000個采集設備的監控和管理，采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。云平臺自動收集上傳的監測數據，通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。

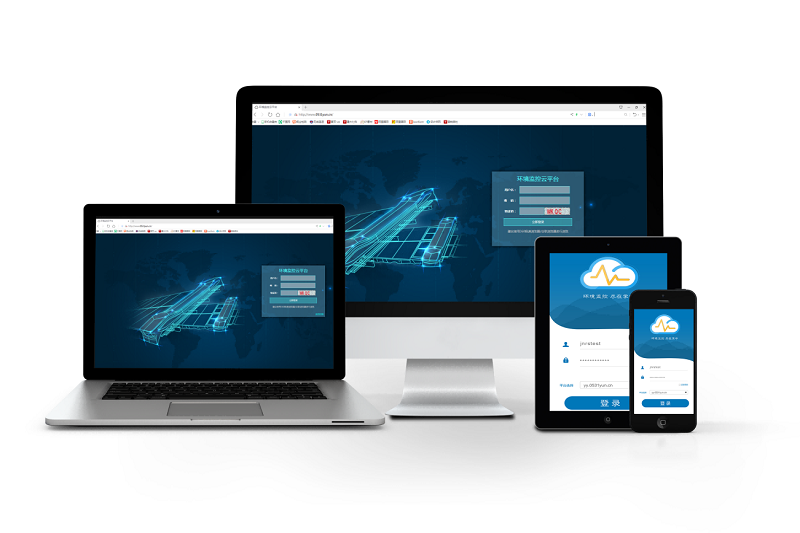

多平臺遠程管理
水庫大壩在線自動化監測系統支持電腦網頁、手機APP、微信小程序、微信公眾號等多種方式遠程查看/管理數據。其中，手機端APP通過藍牙無線鏈接方式配置設備，參數包括：上傳目標地址、上傳目標端口、各通道水位上限值、各通道參數、通道顯示內容，可實時查看各個測點設備狀態、位移量/水位等數據值及電池電量，數據上傳間隔、ICCID值。多種查看方式，管理起來更方便。

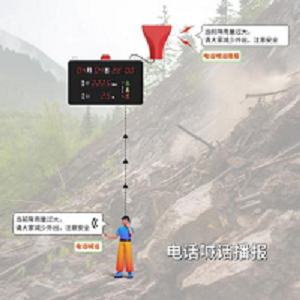

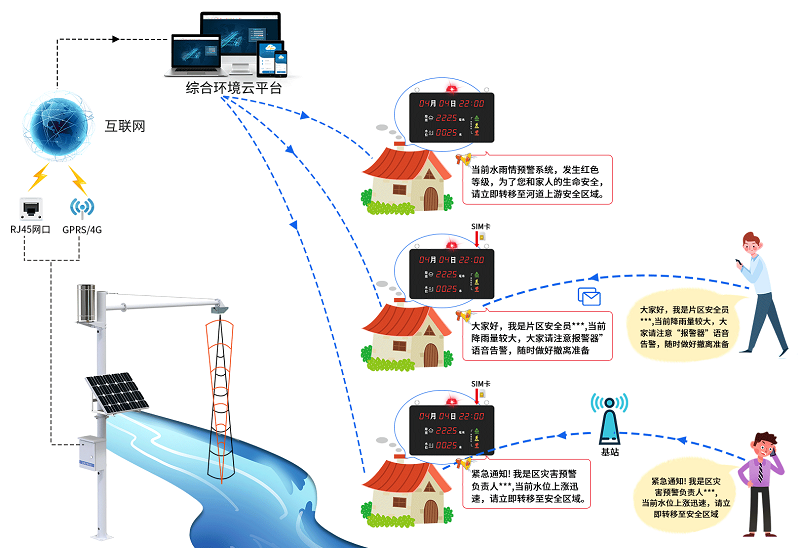

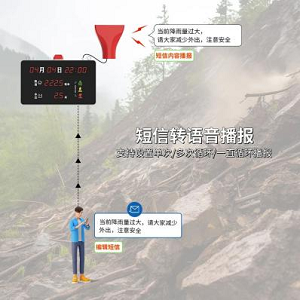

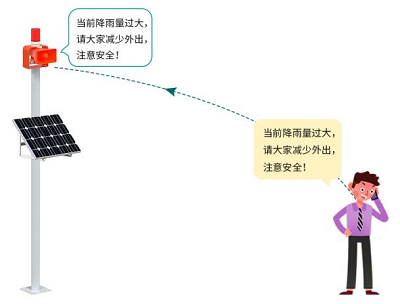

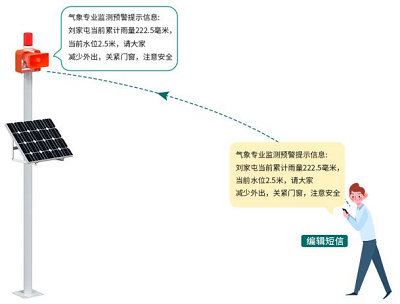

具有豐富的自動告警方式
該系統可在監測終端和平臺端分別設置安全閾值，當測點的位移量、雨量等參數超過所設置的安全閾值時，報警功能會自動開啟，系統支持查看實時、歷史數據，電話、短信、聲光、郵件遠程告警，廣播告警以及入戶式報警等報警功能，可及時通知相關人員。
系統支持設備實時定位
該系統可在云平臺設備管理中設置設備經緯度，當數據異?；驍?shù)據超限，用戶可根據經緯度定位，快捷找出設備異常的位置，及時處理便于后期維護與管理。
軟硬件產品集成度高
水庫大壩在線自動化監測系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
支持定制
我司在設計方案時從客戶使用的角度出發，集成了很多比較實用的功能，也可根據客戶需求定制方案，做到在應用和維護盡可能方便省心。
第三章 水庫大壩在線自動化監測系統
3.1 位移形變監測
山東仁科自主研發高精度GNSS位移監測站（型號：RS-GNSS-BR/TR-4G）是一種以預警為先導的臨災位移監測設備，分為基準站與測量站。該設備實時監測大壩周圍地質情況，并通過4G或以太網的方式將數據實時上傳至解算平臺，整合分析各監測點數據，掌握整個地質情況，并實現自動報警。相關管理人員可借助該系統做到常監測、早預警、早準備，對可能因傾斜、位移或者形變出現地質災害的地方做出相應的安排處理，減少壩體坍塌等事故發生的幾率，同時對鄰近區域的群眾做好預警疏散工作，以減少群眾的經濟損失、保障群眾的人身安全。

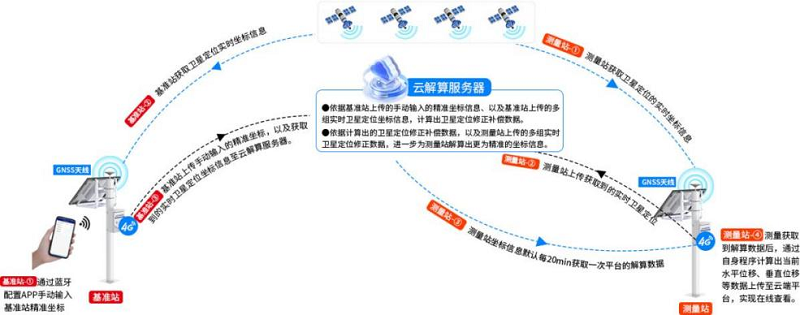

3.1.1 運行邏輯
我司采用的GNSS位移監測站是一種以預警為先導的臨災位移監測設備。

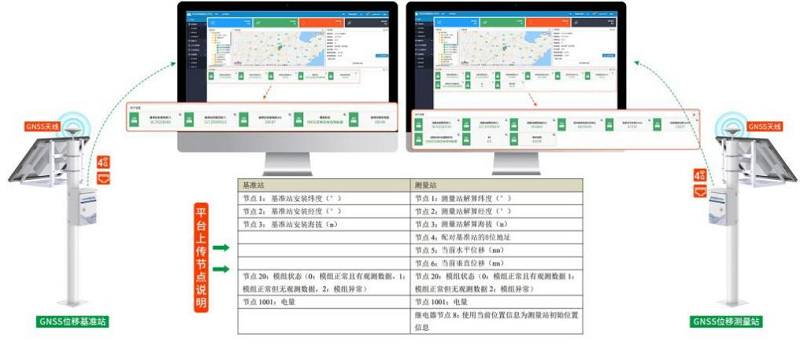

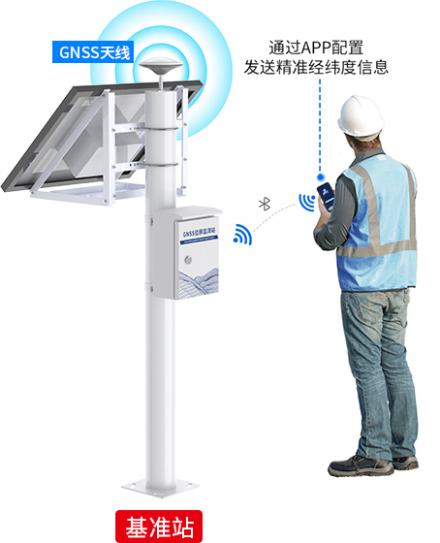

其中，基準站將提前手動輸入的精準經緯度、高程信息以及與衛星通信獲取的“實時衛星定位坐標”上傳至解算平臺，測量站也將通過衛星通信獲取的“實時衛星定位坐標”上傳至解算平臺；解算平臺依據基準站1個小時內上傳的精準坐標信息以及基準站上傳的多組實時衛星定位坐標信息,計算出衛星定位修正補償數據,并依據該衛星定位修正補償數據結合測量站所上傳的多組實時衛星定位修正數據，進一步解算出測量站更為精準的經緯度信息；測量站通過4G通信接口,每20min問詢一次解算平臺數據，測量站獲取解算數據后,自身程序內部計算出當前水平位移、垂直位移并上傳至云端平臺查看；平臺在接收到測量站傳送的相關信息后進行處理分析，發現異常情況立刻啟動報警，從而全面掌握所監測區域的地質狀況、實現救災預防統籌調度，搭建智能地質災害監測預警體系。

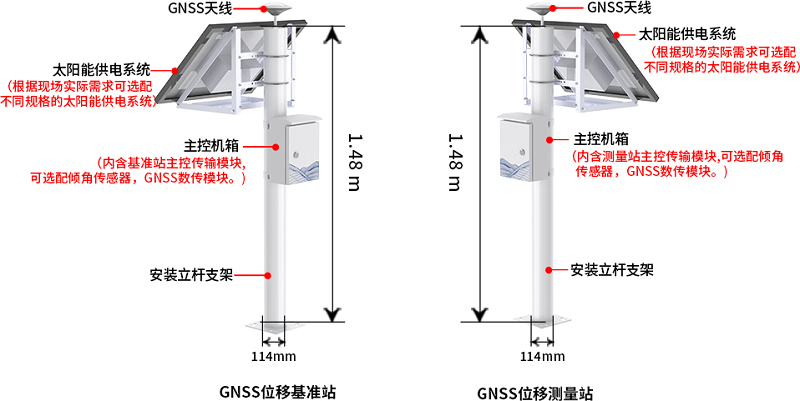

3.1.2 結構組成

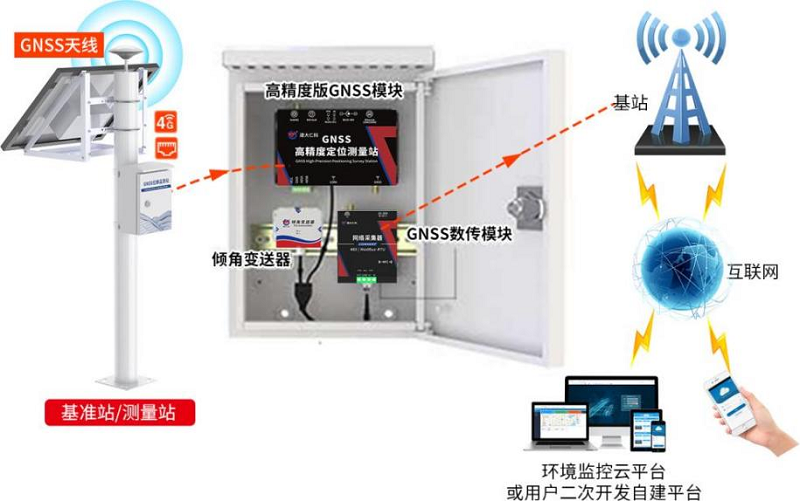

我司GNSS位移監測站主要由GNSS天線、太陽能電池板、主控制機箱（內有主控傳輸模塊）和安裝立桿支架組成，分為基準站和測量站。
3.1.3 功能特點
位移實時監測
山東仁科GNSS位移監測站通過對大壩所在位置坐標信息的長期監測，觀察其當前定位信息是否移動。如果定位坐標發生移動，可分析發生移動的位移量，根據移動位移量大小進行科學的地質災害預測，做到早預警、早發現、早決策、早治理，最大程度的預防災害的發生，減少損失。

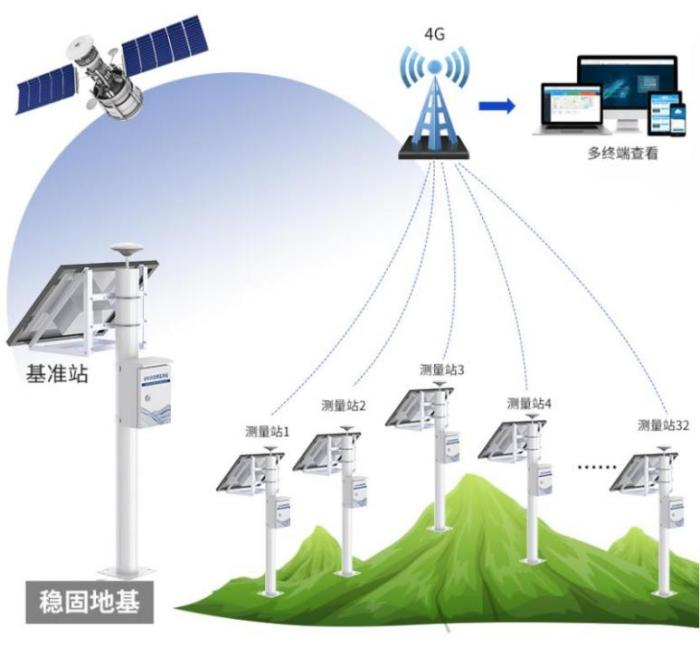

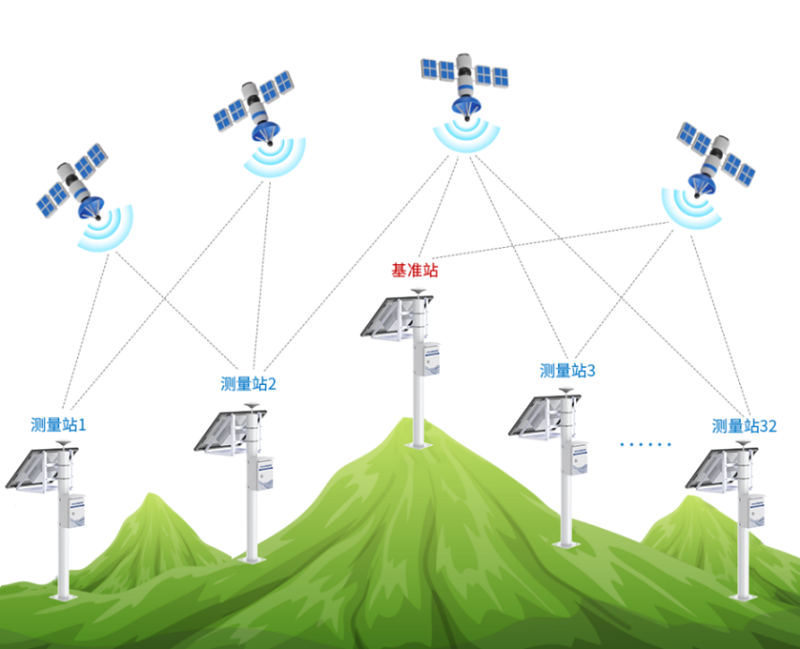

“1＋N”靈活布點方式
有些地質災害變化過程比較緩慢，因此很難及時發現并預防危險。山東仁科GNSS位移監測站采用“1+N”靈活組網布點方式，即一個基準站可對應多個測量站（最多對應32個測量站）。用戶可以提前在大壩周圍視實際情況布置若干個測量站，以此全面監測水庫大壩壩體壩基的位移趨勢，預判壩體發生形變的幾率，提前做好緊急預案，盡可能將損失降至最低。

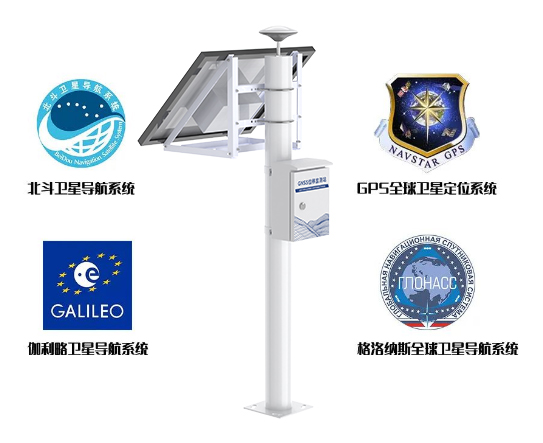

同時測定三點“三維位移”
山東仁科GNSS位移監測站綜合采用北斗衛星導航系統、GPS全球衛星定位系統、伽利略衛星導航系統以及格洛納斯全球衛星導航系統衛星定位技術，并聯合了RTK載波相位差分定位技術，可同時測定多點的三維位移。
差分定位方式
基準站、測量站與衛星通信時，由于存在著軌道誤差、時鐘誤差、SA影響、大氣影響、多徑效應以及其他誤差，設備解算出的實時衛星坐標定位信息與實際坐標定位信息存在一定的誤差。為了提高定位精度，縮小誤差，一般會采用差分定位方式，能夠達到毫米級精度，保證響應快速、測量精確，為相關部門進行災害預警提供決策依據。
全系統全頻信號接收
我司GNSS位移監測站采用高精度GNSS芯片融合實時差分技術（RTK）和后處理技術（PPK），可同時接收多系統多頻率衛星信號實時上傳解算平臺，解算結果精確，毫米級定位精度，且不受周圍氣候條件影響，可以實現24小時無人值守自動監測，并將監測到的數據通過4G/RJ54無線信號上傳至綜合環境監控云平臺，讓用戶實時掌握壩體周圍“動態”。
多源融合監測
系統支持GNSS多源融合監測技術，可同時擴展傾角、加速度測量，獲取安裝立柱的傾斜角度，從設備及平臺層面集成在一起，與GNSS位移數據交叉驗證能提升監測結果的可靠性，兩者能夠形成良好的補充，使位移監測系統更可靠、數據分析更簡便、表征結果更直觀。

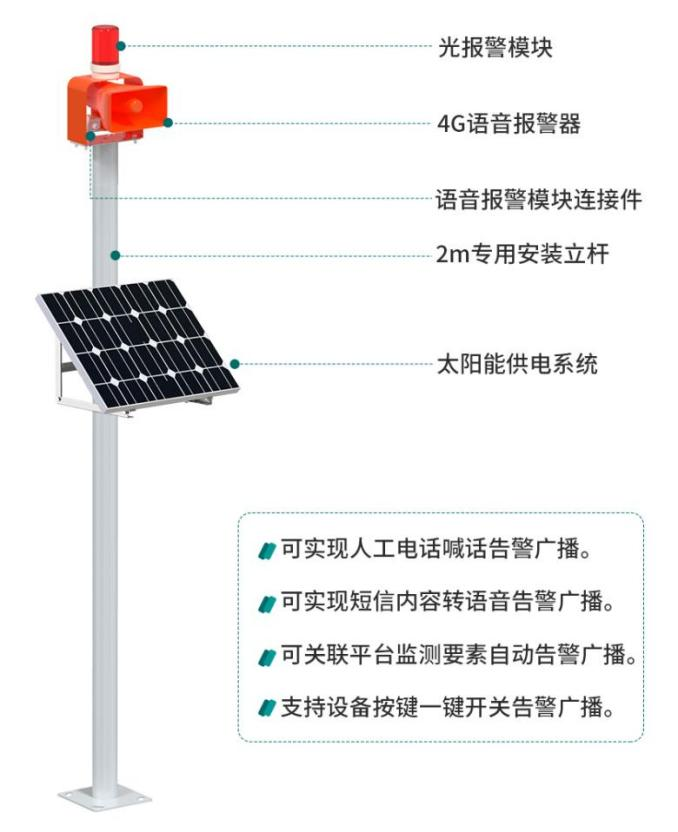

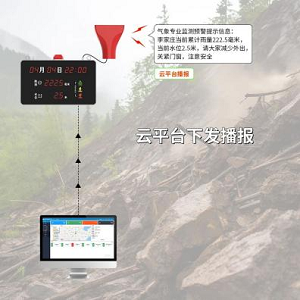

自動監測報警
地質災害的危險主要在于它的瞬時性，無法及時作出應對，而很多人不了解的是，大多數地質災害在爆發前都會有一定程度的傾斜或者位移變化，我司研發的GNSS位移監測站就是一種以預警為先導的臨災位移監測設備，“預”字當先、預防為主。用戶可以將GNSS位移監測站安裝在水庫大壩目標監測地點，并為其設置位移、傾斜變化量的上限值，一旦其變化量超過此限值，平臺便會第一時間向用戶發出報警信息，危急時刻，給與用戶警示，提前洞察危險，以便用戶及時撤離。
太陽能供電，持久續航
任何一件在戶外使用的設備，優先考慮的問題肯定是“如何續航”。我司GNSS位移監測站采用太陽能板搭配鋰電池供電系統，提供多種組合搭配方式可供用戶挑選，且配備太陽能支架，方便安裝，無需另外鋪設供電線路，能夠有效解決戶外供電不便，續航困難問題。
|
太陽能板 |
鋰電池 |
太陽能供電轉換器 |
 |
 |
|
安裝簡單，穩定牢固
GNSS位移監測站整體為分體式結構，產品各部分可以拆卸，方便移動和攜帶，有效降低運輸成本，其中，主控制機箱為金屬噴塑電控箱，使用抱箍固定，耐陽光照射、耐雨水腐蝕，設備接入的線纜采用1對1對插，操作簡單，容易上手。設備底座采用4個膨脹螺絲安裝，并用加強筋讓其更加堅固穩定，大大增加了抗風能力，適用于多種不同的場合（如果用戶在土質地面中使用，也可以選擇地籠安裝），不受地域的限制。

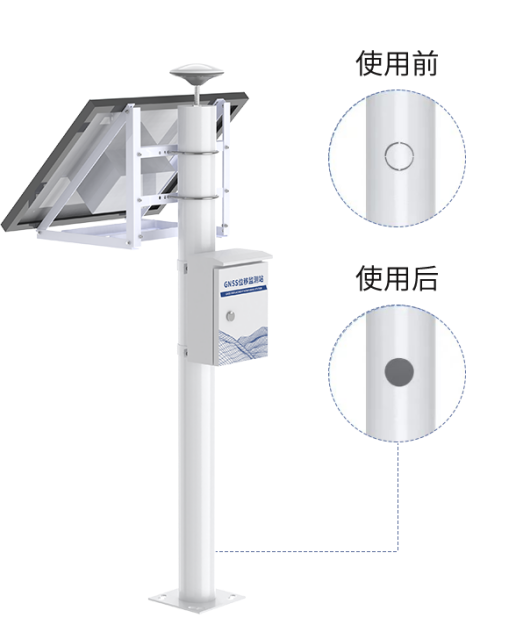

內部走線，便捷美觀
GNSS位移監測站防水對插線均為桿體內部走線，桿體上設有微聯孔，在使用時用小錘或螺絲刀敲開，方便進出線，在不使用時則與桿為整體，更加美觀。

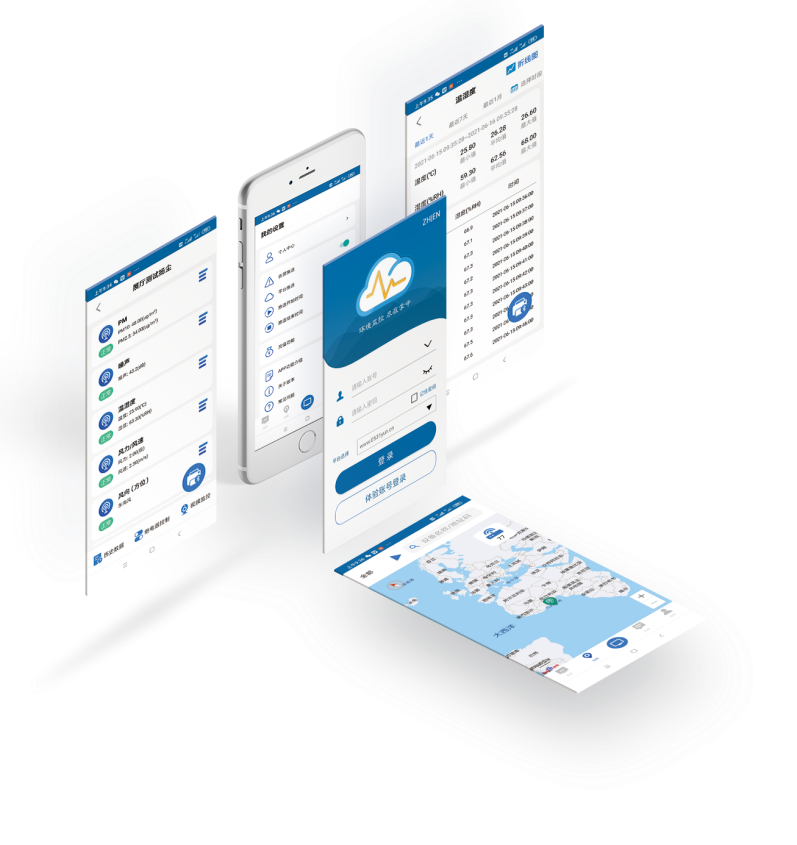

手機APP“碰一碰”藍牙配置
為方便用戶使用，GNSS位移監測站設備參數可通過手機配置軟件“藍牙配置軟件”對基準站所在的經緯度、目標地址、目標端口、發射頻率、接受頻率等進行配置，簡單便捷。

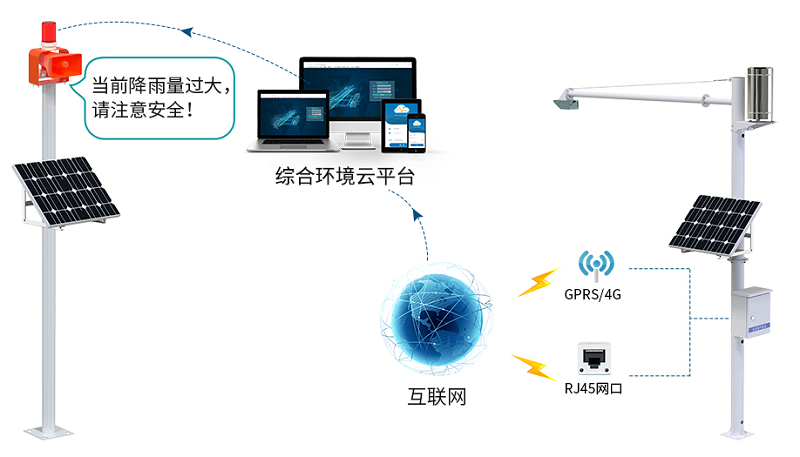

無線數據傳輸
通過4G/RJ45方式上傳數據，無需現場布線，無距離限制，只需一張手機卡便可傳輸數據至監控平臺，簡單便捷。

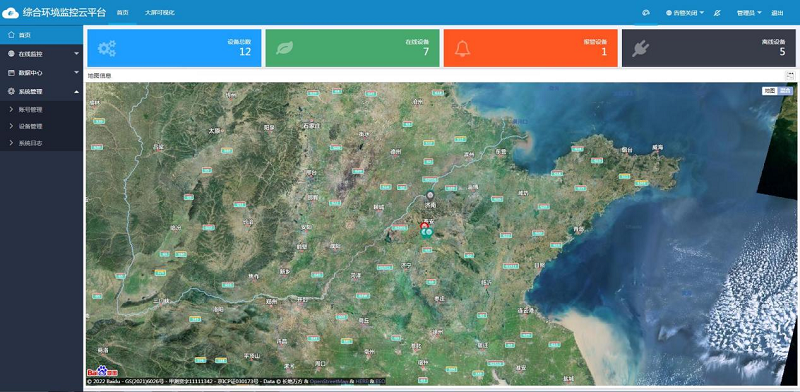

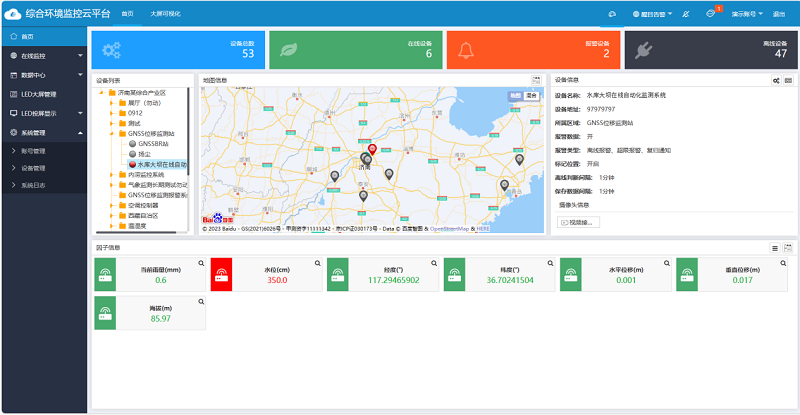

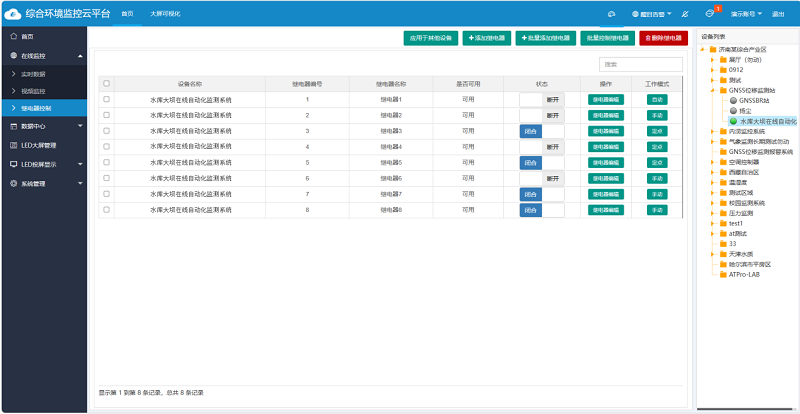

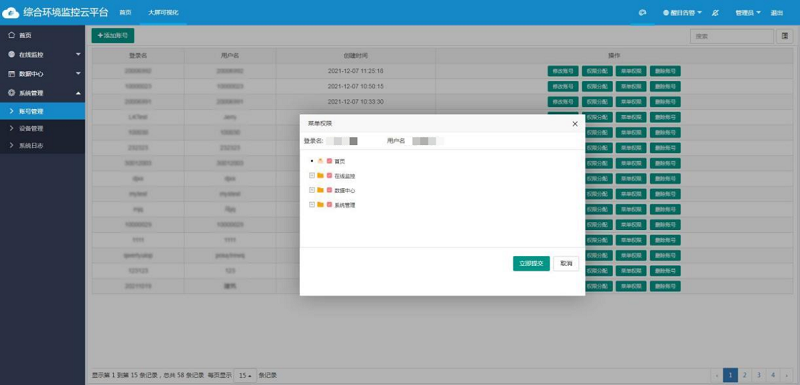

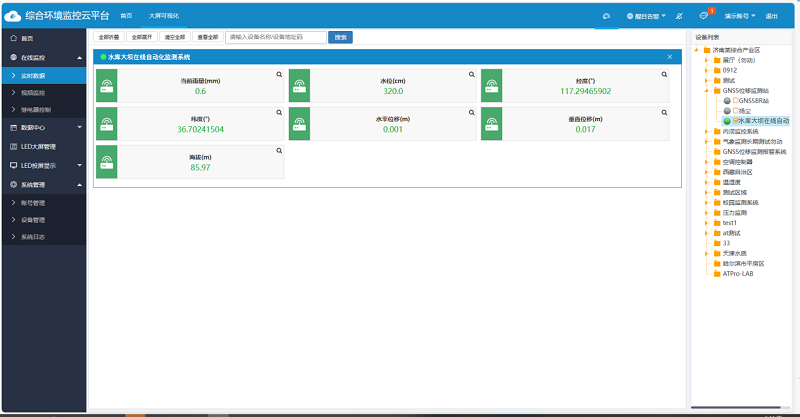

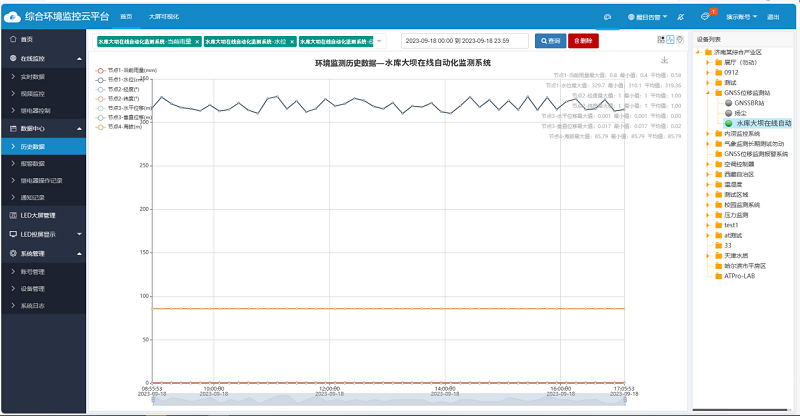

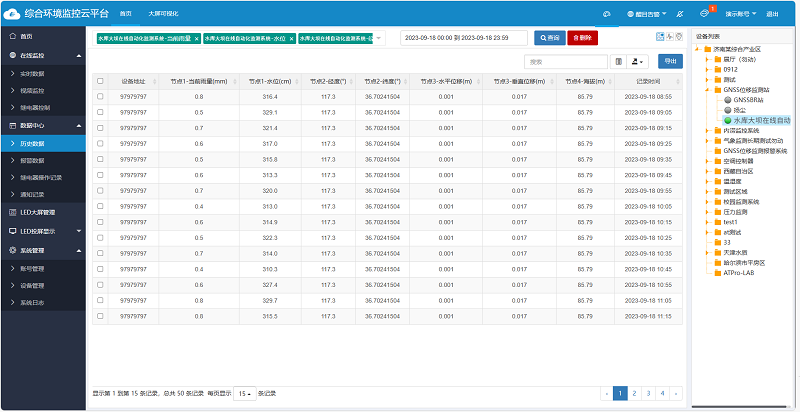

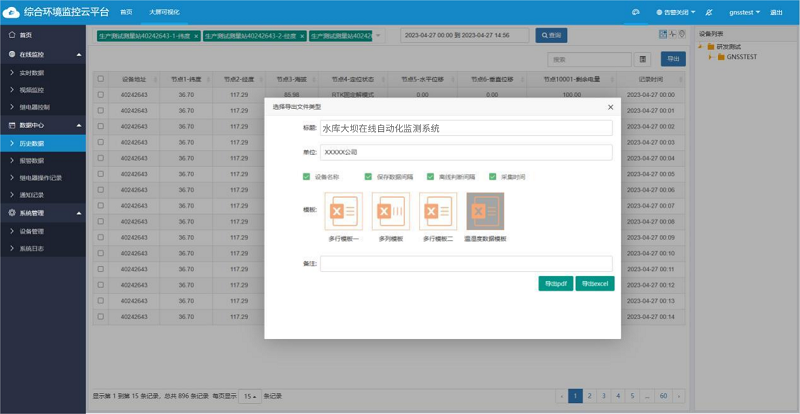

可視化云端管理平臺

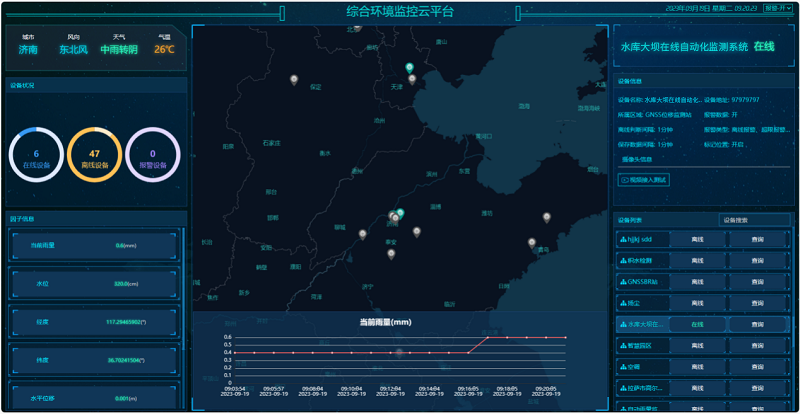

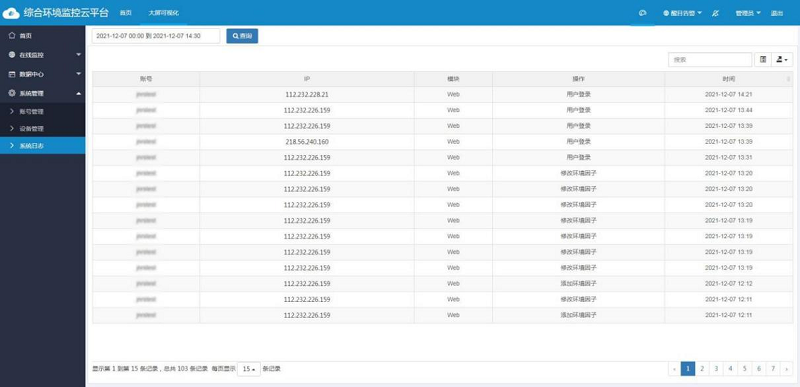

綜合環境監控云平臺是山東仁科為用戶量身打造的免費服務平臺。用戶在使用過程中，無需進行復雜的網絡設置，只憑借賬號就可以隨時隨地登錄云平臺，查看設備監測到的實時數據。云平臺擁有自動報警、歷史記錄查詢/下載/導出/打印、支持多級權限訪問、增添子賬號、電子地圖、大屏可視化等功能。尤其是自動報警功能，在實際監測中發揮了巨大作用。
3.1.4 技術參數
|
參數名稱 |
參數 |
|
供電 |
太陽能板供電 |
|
功耗 |
2.4W(平均功耗) |
|
通信接口 |
4G，中國移動、中國聯通或中國電信的手機網絡 |
|
數據上傳 |
數據上傳間隔20min |
|
參數設置 |
手機APP“碰一碰藍牙配置” |
|
變送器電路工作溫濕度 |
-20℃~+60℃，0%RH~95%RH（非結露） |
|
定位精度 |
水平精度:土(2.5+0.5 x 10-6 x D) mm |
|
垂直精度:土(5.0+0.5 x 10-6 x D) mm |
|
定位精度測定條件 |
晴天無云、環境溫度25℃、環境濕度45%RH、空氣質量?jī)?yōu)設備安裝在空曠位置，周圍無物體遮擋衛星信號 |
|
數據更新時間 |
1h |
|
天線射頻射入 |
BDS- B1I，B2I，B1C；
GPS/QZSS -L1C/A，L2C；
GLONASS- L1，L2；
Galileo -E1 |
3.2 滲壓監測
山東仁科滲壓監測站通過在水庫大壩部署采集終端設備，實現數據智能化采集和一體化上傳。能夠24小時連續采集地下水孔隙水壓力、液位高度等多個要素信息并通過4G網絡將數據傳輸至云端平臺，完全實現監測現場無人值守，能夠勝任在野外惡劣的施工環境下常年不間斷工作。通過對地下水動態的長期觀測，檢驗壩基、壩肩防滲處理的效果，加強分析研判，及時發布告警信息，從而幫助管理人員及時掌握大壩地基穩定性等狀況，做出恰當?shù)墓芾頉Q策，避免地質災害造成人員和經濟損失。

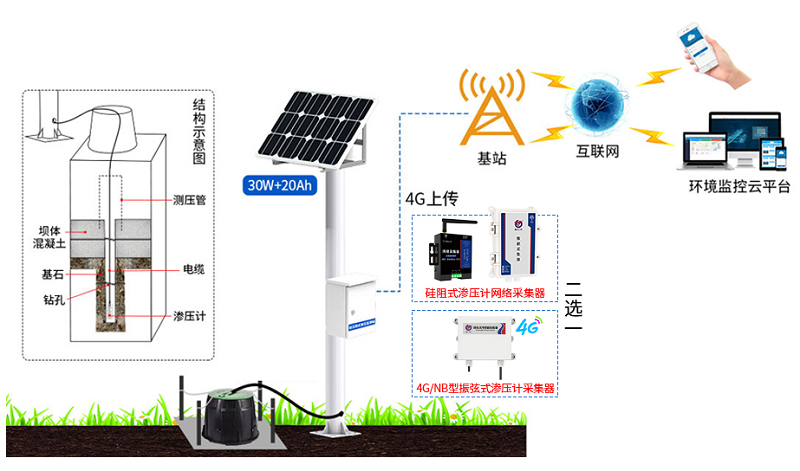

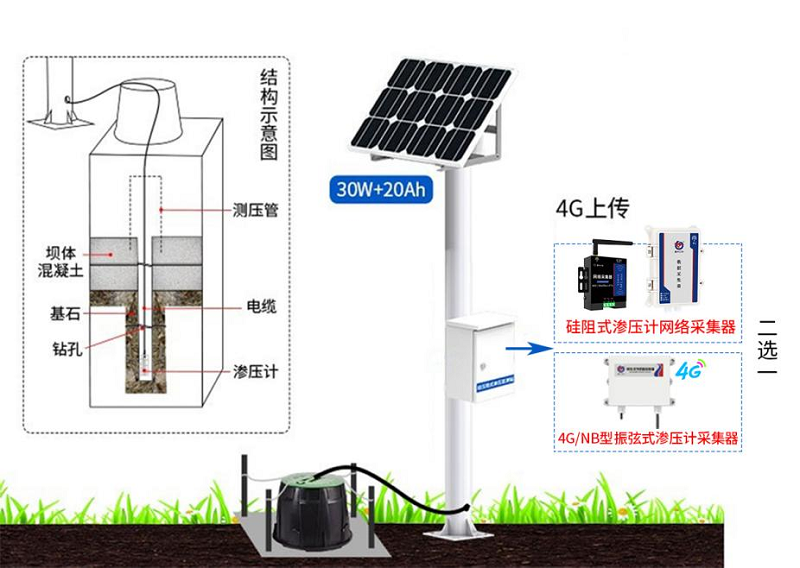

3.2.1 結構組成
根據滲壓計檢測原理以及信號傳輸方式等不同，我司目前提供三種不同搭配組合滲壓監測系統可供用戶選擇：
振弦式原理滲壓監測系統組成:
安裝支架+電控箱+4G型振弦采集器(可選電池型)+振弦式滲壓計+軟件平臺。
硅壓阻式原理滲壓監測系統組成:
太陽能供電系統+安裝支架+電控箱+4G型網絡采集器+RS485型硅壓阻式滲壓計+軟件平臺。
硅壓阻式原理滲壓監測系統組成:
太陽能供電系統+安裝支架+電控箱+4G型硅壓阻式滲壓計+軟件平臺。
3.2.2 功能特點
檢測要素
滲壓監測站主要用于測量孔隙水壓力?？紫端畨毫κ侵傅叵滤驇r體內部孔隙中的水所產生的壓力,在施工期間以及施工結束后都是比較重要的安全參數指標，當其數值過大時會增加地質災害風險。孔隙水壓力在施工過程中的變化情況,可作為施工期間控制施工速度的重要依據,在施工期間可以通過孔隙水壓力隨時核算壩體或壩基的穩定性,控制填筑速度,保證安全施工；施工結束后,在穩定分析時,孔隙水壓力的分布狀態又可作為穩定計算的依據,在運行期間可以隨時分析土石壩的滲流和穩定情況,保證安全運用,并驗證設計、科研計算結果。

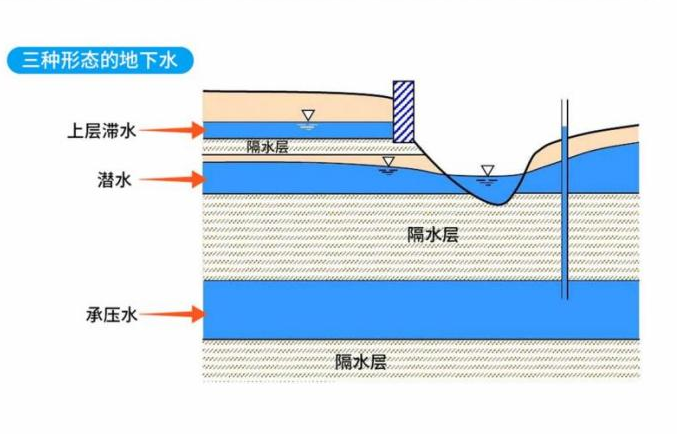

不同形態地下水測量
潛水層靜態孔隙水測量時相當于水位檢測,潛水層的靜態孔隙水壓力測出的是孔隙水壓力計上方的水頭壓力,可以通過換算計算水位高度；而承壓水是埋藏并充滿在兩個隔水層之間的含水層中的地下水,是一種有壓的重力水，微承壓水層和承壓水層測量,孔隙水壓力計直接監測水的壓力,此時不可以換算水位高度。
安裝方式

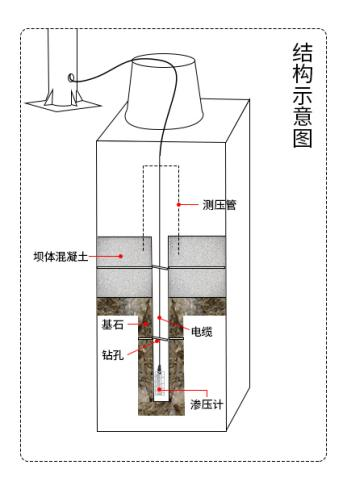

對于介質滲透系數較大部位的滲透水壓力監測、混凝土壩的揚壓力監測以及大壩兩岸的繞壩滲流監測等,通常采用測壓管式孔隙壓力計，在“測壓管”中安裝滲壓計來實現工程自動化監測。滲壓計的典型安裝方法是將儀器直接投入到“測壓管”中的設計位置，并將傳感器用土工布包裹起來（防止泥沙泥漿進入損壞傳感器），當測壓管很深時，應采用鋼絲或細鋼絲繩拴住滲壓計，儀器電纜綁在鋼絲繩上，緩緩放入測壓管中，鋼絲繩固定在管口上部，即可隨時進行測量，并且在整個過程中可隨時取出檢查、清洗設備和更換土工布。與掩埋式安裝相比，在實際使用上更加靈活方便。
應用廣泛
我司滲壓監測站可廣泛適用于大壩、隧道、路基、邊坡等工程中的滲流(浸潤線)及水庫水位等諸多場合水壓力的測量。
3.2.3 設備配置
|
設備 |
技術參數 |
① RS485硅壓阻式滲壓計
型號：RS-SY200-NO1
② 4G硅壓阻式滲壓計
型號：RS-SY200-4G
 |
測量范圍：0~1000KPa（可選） |
|
測量精度：0.5級精度（默認） |
|
輸出信號：RS485/4G兩種輸出方式可供選擇 |
|
液位高度漂移：0.03%FS/℃ |
|
供電電源：12-30VDC典型24V |
|
功耗：0.88W |
|
測量液位高度：-10~+50℃ |
|
適用環境：對不銹鋼無腐蝕的測量環境等 |
|
防護等級：傳感器部分IP68 |
|
優勢：我司生產的硅壓阻式滲壓計，傳感器接轉換模塊，相比其他類型滲壓計，通信距離更長（最長可達2000m），且無需對接專用儀器，在采集設備的選擇上更加靈活。 |
振弦式滲壓計
型號：RS-ZX/ZXT-SYJ-1
 |
工作溫度：-25℃~+60℃ |
|
靈敏度：0.1Hz |
|
工作溫度精度：需加裝溫度傳感器 |
|
默認線長：2 m |
|
測量范圍：0.1MPa －4MPa（可選） |

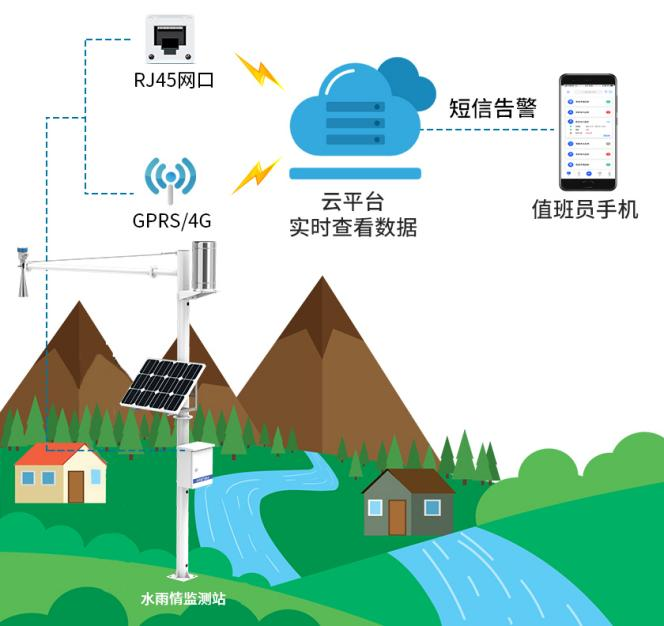

3.3 水雨情監測

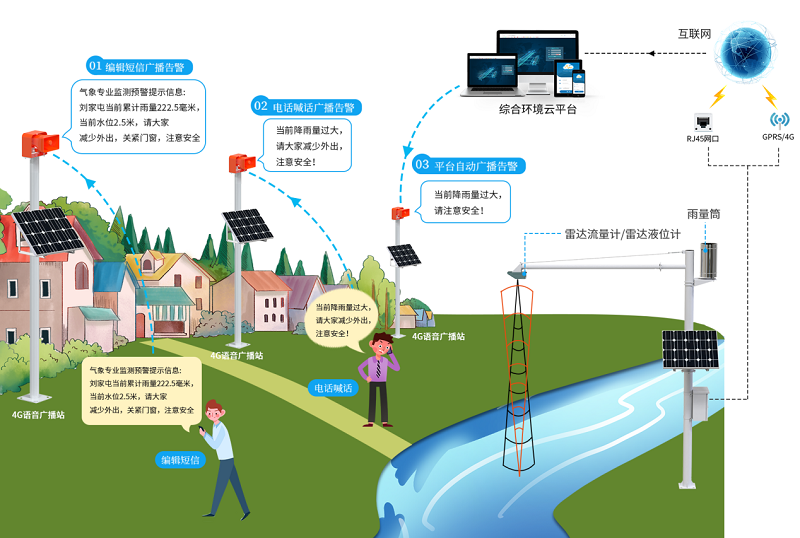

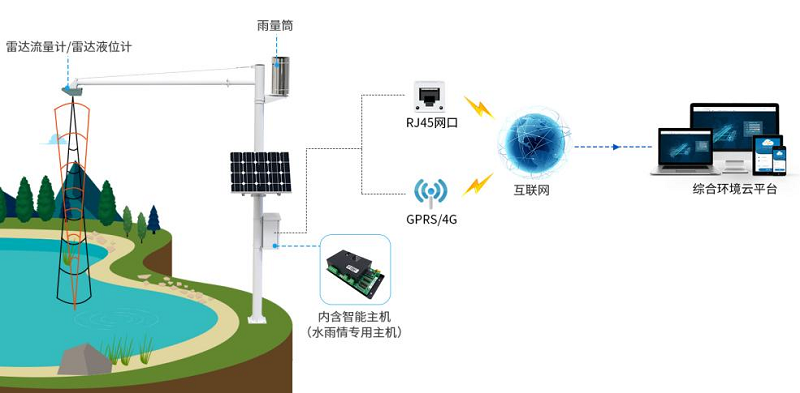

山東仁科水雨情監測站主要由雷達流量計/雷達液位計、翻斗式雨量計、防水電控箱（智能水雨情主板+7寸觸摸屏（選配）+視頻字符疊加器（選配））、供電系統、攝像頭以及立桿支架組成。系統綜合利用采集控制技術、計算機軟件技術、遠程通訊技術等，通過在壩體周圍部署水雨情數據采集終端設備，能夠24h連續采集流量、液位、降雨量等多種要素，多種測量要素可自由搭配。搭配后端綜合環境監控云平臺，實現數據智能化采集和一體化上傳，并通過各種報警方式及時發布告警信息，完全實現監測現場無人值守。此外，在供電方面采取太陽能電池板加蓄電池的方式，支持市電與太陽能雙供電，用于野外測量，解決供電問題，能夠保證在野外惡劣的氣象環境下常年不間斷工作，為居民居住環境安全提供綜合全面的保障。
3.3.1 雷達流量計

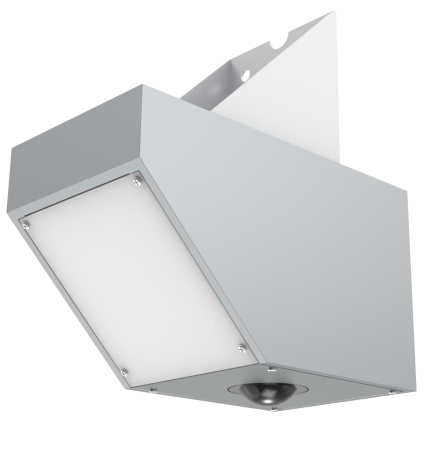

我司自主研發的雷達流量計（型號：RS-RAD-N01-3），可配合本公司水雨情立桿、主機使用。采用485通信，標準 ModBus-RTU 通信協議，最遠通信距離2000 m，主要應用于水渠、河流等需要流量監測的場合。
3.1.1.1 功能特點
非接觸式測量，免受泥沙影響以及維護簡單；
可檢測水流速度、水位高度、水量以及流量；
485通信，標準 ModBus-RTU 通信協議；
10~30V直流寬電壓供電；
防水設計可用于室外。
3.1.1.2 技術參數
|
名稱 |
參數 |
雷達流量計
型號：RS-RAD-N01-3
 |
供電：DC 10-30V |
|
最大功耗：1.3W |
|
工作溫度：40℃~+80℃，0%RH~95%RH（非結露） |
|
測速發射頻率：24.00~24.25GHz |
|
測速范圍：0.1 ~20m/s |
|
測速精度：±2% |
|
速度分辨率：0.01m/s |
|
測距發射頻率：76GHz~81GHz |
|
測距范圍：0.1 ~ 65m（僅測量水位時最大量程） |
|
測距精度：±1mm |
|
測距分辨率：1mm |
|
使用高度：0~5m |

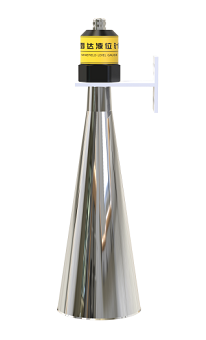

3.3.2 雷達液位計

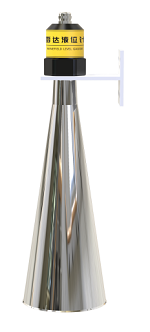

雷達水位計（型號：RS-RAD-N01-1），是指工作在76-81GHz的調頻連續波(FMCW)雷達產品。產品最大量程可以達到70m, 盲區在10 cm以內。由于它工作頻率更高，帶寬更大，測量精度更高。產品提供支架的固定方式，配合本公司水雨情立桿、主機使用。
3.3.2.1 測量原理
雷達液位計天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接受和處理,傳輸信號經電子信息處理單元自動轉換成液位信號（因?yàn)槲⒉▊鬏斔俣葮O快,電磁信號到達目標并經反射返回接收器這一過程幾乎是瞬間完成的）。
3.3.2.2 功能特點
基于自研的 CMOS 毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區；
工作帶寬大，使產品擁有更高的測量分辨率與測量精度；
最窄 6°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷；
一體化透鏡設計，體積精巧，便于安裝；
功耗低，壽命時間長。
3.3.2.3 技術參數
|
設備 |
參數 |
雷達液位計
型號：RS-RAD-N01-1
 |
供電：DC10-30V |
|
最大功耗：0.2W |
|
發射頻率：76GHz~81GHz |
|
測量范圍：0.1 m ~65m |
|
測量精度：±1mm |
|
波束角：6° |
|
變送器元件耐溫及濕度：-40℃~+80℃，0%RH~95%RH （非結露） |
|
通訊協議：RS485輸出 |
|
防護等級：IP67 |
3.3.3 雨量監測
翻斗式雨量計（型號：RS-YL-N01-4）是一種水文、氣象儀器，用于測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以滿足信息傳輸、處理、記錄和顯示等需要。

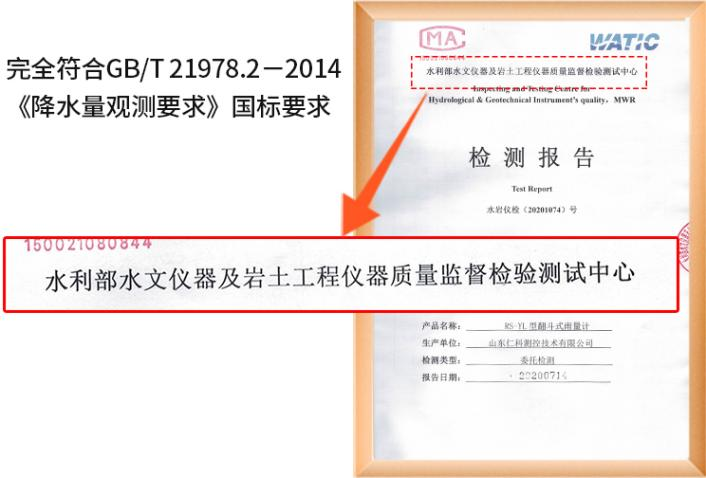

本儀器為降水量測量一次儀表，其性能符合國家標準 GB/T 21978.2－2014《降水量觀測要求》要求。其中核心部件翻斗采用了三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。脈沖轉485信號輸出，可直接讀取降雨量，無需二次計算，簡單方便。
3.3.3.1 測量原理
雨水從最上端的承雨口進入承水器，落入引水漏斗，經漏斗口流入翻斗，當積水量達到一定高度時，翻斗失去平衡翻倒；將水倒出，隨著降雨持續，將使翻斗左右翻轉，接觸開關將翻斗翻轉次數變成電信號，送到記錄器，在累積計數器和自記鐘上讀出降水資料，如此往復即可將降雨過程測量下來。
翻斗式雨量計的感應原件為干簧管,也叫磁簧開關,內部是由兩片未導通的磁簧片密封在玻璃管內,當感應到外部磁場通過時,兩片磁簧片會吸合導通電路。翻斗式雨量計翻斗上裝有恒磁鋼,干簧管支架上裝有干簧管,儀器出廠時磁鋼與干簧管均已調整在合適的耦合距離上,使儀器輸出信號與翻斗翻轉次數有確定的比例關系。
3.3.3.2 功能特點
翻斗式雨量計桶口口緣呈刃口狀，內徑尺寸Φ200mm，符合GB/T21978-2014國標的要求，可附帶水利部水文儀器及巖土工程儀器質量監督檢驗測試中心的檢測報告，能確保監測的精準度。
采用一體化設計，可采集總雨量、瞬時雨量、日雨量、當前雨量四種要素，也可根據需求選配十要素型翻斗式雨量計（當天降雨量、瞬時降雨量、昨日降雨量、總降雨量、小時降雨量、上個小時降雨量、24h最大降雨量、24h最大降雨量時段、24h最小降雨量、24h最小降雨量時段）。
翻斗式雨量計外殼采用不銹鋼材質，不懼老化，更適應野外惡劣環境。
內部翻斗采用三維流線設計，使翻斗翻水更加流暢，且具有自滌灰塵容易清洗的功能。下垂式弧面導流尖，其造型美觀流暢，翻水性能更好。

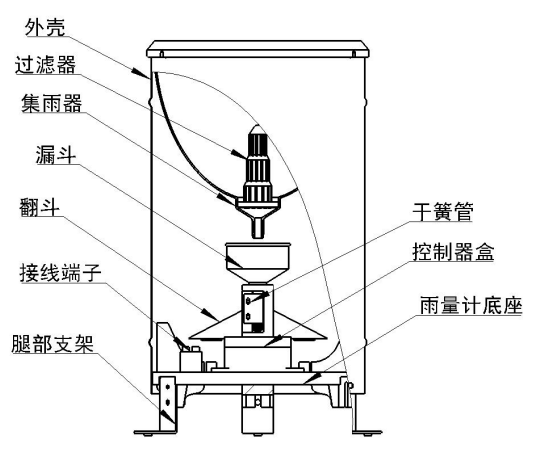

本儀器由外殼、過濾器、集雨器、漏斗、翻斗、接線端子、腿部支架、干簧管、控制盒、雨量計底座等組成。其中，雨量計底座上安裝有翻斗軸、圓水平泡、干簧管支架和信號輸出端子。與其它翻斗式雨量計不同，我司設備的翻斗軸套為一體化定位結構，翻斗通過翻斗軸安裝在軸承中，出廠時內部結構裝配完成，不需要再進行內部結構的現場安裝，現場安裝更加方便。
其翻斗部件支承系統制造精良，摩阻力矩小，因而翻斗部件翻轉靈敏，性能穩定，工作可靠。
為防止樹葉等雜物阻塞雨量下流，翻斗式雨量計在漏斗處設計留有網孔，使滯水產生的誤差性小。
產品采用沖壓加強筋設計，強度更大，不易變形，測量更精準。

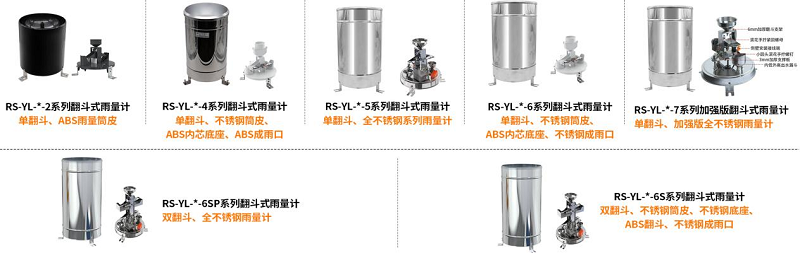

我司雨量計設備類型齊全，且全系列均支持項目個性化定制，能夠滿足用戶多元化需求。
3.3.3.4 技術參數
|
名稱 |
參數 |
翻斗式雨量計
型號：RS-YL*-*-4-*
 |
供電范圍：4.5~30V |
|
最大功耗：0.24W |
|
雨量計筒直徑：Φ200mm |
|
信號輸出：RS485 |
|
分辨率：0.2mm/0.5mm（可選） |
|
刃口銳角：40°～45° |
|
工作溫度：0～+55℃ |
|
工作濕度：<95%（40℃） |
|
儲存溫度：-40～+125°C |
|
儲存濕度：＜80%（無凝結） |
|
測量誤差：≤±3% |
|
雨強范圍：0mm～4mm/min，允許通過最大雨強8mm/min |
3.3.4 其他設備配置
|
設備 |
功能特點 |
防水電控箱 |
水雨情監測站防水電控箱采用高強度鈑金箱體及白色噴塑防銹，外觀美觀，耐長期雨雪、太陽輻射，適應溫度范圍寬。內有精心設計的散熱格柵、氣流通道，確保陽光直射下箱體內部溫度恒定，更好的保護內部智能氣象主板和7寸觸摸屏等設備。 |
7寸觸摸屏
 |
根據用戶需求，可選擇帶視窗的電控箱，通過視窗可以直觀的看到監測站數據及內部結構工作狀態，增加視窗之后仍可達到IP65防護等級。
觸摸屏采用全彩顯示畫面，實時顯示監測數據，可觸摸修改參數配置、報警上下限等，支持定制，可免費幫助用戶修改LOGO及頁面功能。 |
智能氣象主板
 |
智能氣象主板（水雨情專用主板）安裝于電控箱內部，通過4G/RJ45網口（二選一）方式將來自水雨情監測設備的數據上傳至環境監控云平臺。
除此之外，該設備還帶有一路ModBus-RTU從站接口，支持外部設備通過ModBus-RTU協議問詢監測站中的數據。設備可發出無線WiFi信號，且我司提供專業APP配置工具，手機端鏈接設備發出的WiFi信號，即可進行參數配置。 |
網絡視頻字符疊加器
型號：RS-ZF-ETH
 |
網絡視頻字符疊加器是我司專為市面通用標準ModBus-RTU通訊模式485設備研發的一款適用于高清網絡攝像機的設備。使用時將此設備連接其他485設備，簡單配置疊加器后，高清網絡攝像機視頻畫面上會疊加顯示相應字符信息。 |
供電系統
 |
水雨情監測站支持三種供電方式分別是220V市電供電、太陽能板+蓄電池供電、雙供電。在使用過程中優先市電供電，當市電斷電后太陽能板和蓄電池才提供供電，雙重保障。 |

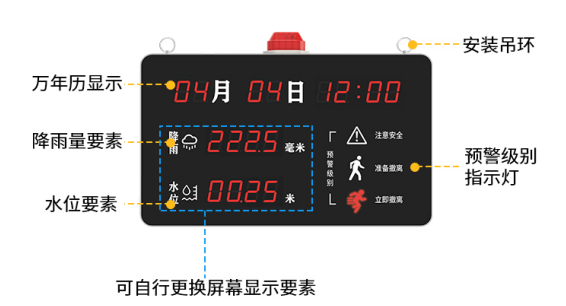

顯示屏
 |
水雨情監測站可選配LED顯示屏，默認點陣96*48（最大點陣數 1024*256）。 |
支架
 |
水雨情監測站主桿采用3m高屈服強度碳鋼，特有的防銹耐腐蝕工藝，能夠長期用于惡劣的戶外環境。
當現場無法采用混凝土澆灌底座時，可以采用地籠安裝，在地下放入地籠固定支架，即可達到與膨脹螺絲安裝相近的抗風強度。 |
3.4 氣象監測

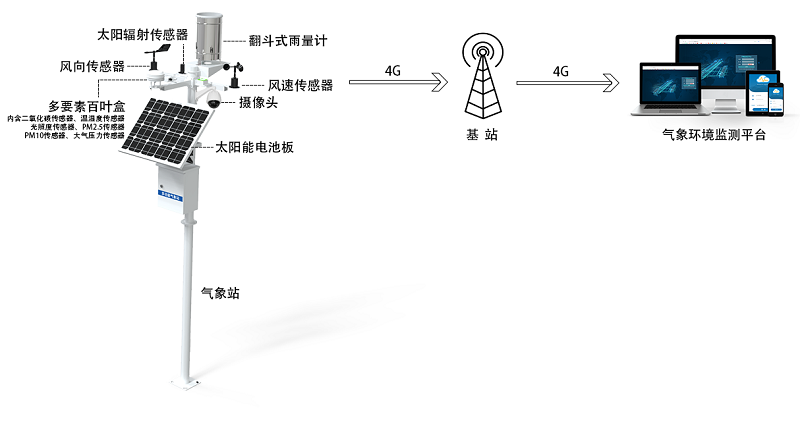

我司氣象站是用于監測實時環境變化且做出相應預警提示的監測儀器。主要是由環境數據采集系統、太陽能供電系統、全天候防護箱和氣象觀測支架、LED大屏顯示系統、視頻監控系統等子系統組成。能主動觀測和傳遞溫度、濕度、大氣壓力、雨量、風速、風向等常規氣象要素信息，進行地面氣象監測、儲存和發送監測數據，并且能夠根據需要將監測數據轉換成氣象信息或編制成表格、曲線等表現形式的地面觀測裝置。

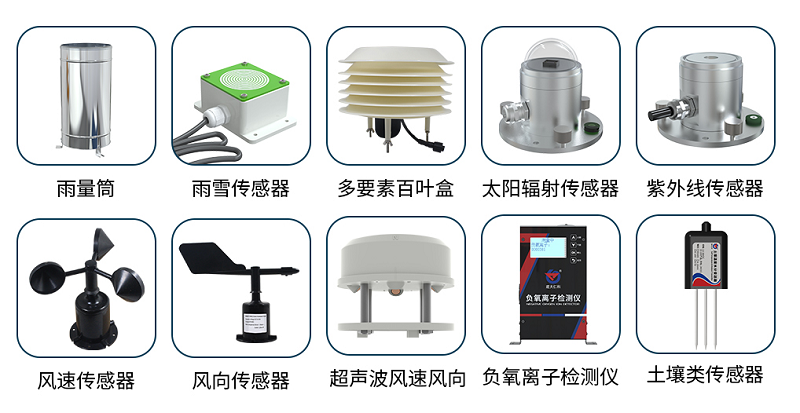

3.4.1 設備配置
|
設備 |
功能特點 |
翻斗式雨量計
型號：RS-YL*-*-4-*
 |
本儀器為降水量測量一次儀表，用于測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，其性能符合國家標準 GB/T 21978.2－2014《降水量觀測要求》要求。其中核心部件翻斗采用了三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。
測量時，雨水從最上端的承雨口進入承水器，落入引水漏斗，經漏斗口流入翻斗，當積水量達到一定高度時，翻斗失去平衡翻倒；將水倒出，隨著降雨持續，將使翻斗左右翻轉，接觸開關將翻斗翻轉次數變成電信號，送到記錄器，在累積計數器和自記鐘上讀出降水資料，如此往復即可將降雨過程測量下來。 |
氣象多要素百葉盒
型號：RS-BYH-M
 |
該一體式百葉箱可廣泛適用于環境檢測，集溫度、濕度、大氣壓力監測于一體，安裝在百葉盒內，設備采用物聯卡4G方式上傳，將采集到的數據上傳至云平臺服務器。充分利用遍布各地的4G通訊網絡實現數據采集和傳輸，達到數據集中監控的目的，大大減少施工量，提高施工效率和維護成本。該變送器廣泛適用于需要測量環境溫濕度、噪聲、空氣質量、大氣壓力光照等各種場合，安全可靠，外觀美觀，安裝方便，經久耐用。 |
風速傳感器
型號：RS-FSA-N01
 |
鋁殼風速變送器，外形小巧輕便，便于攜帶和組裝，三杯設計理念可以有效獲得風速信息，殼體為鋁合金材質，采用先進表面處理工藝，附著力強，耐高溫，耐雨雪及紫外線，可在戶外長期使用。同時內部使用軸承方案，保證轉動絲滑無阻力，確保了信息采集的精確性。 |
風向傳感器
型號：RS-FXA-N01
 |
該風向變送器，設備外觀小巧輕便，便于攜帶和組裝。通過全新的設計理念可以有效獲得風向信息，殼體采用優質鋁合金型材，外部進行噴塑工藝處理，具有良好的防腐、防侵蝕效果，能夠保證變送器長期使用無銹琢現象。 |
3.4.2 功能特點
多要素監測
該氣象站能監測99%的氣象要素，例如空氣溫度、空氣濕度、風速、風向、土壤溫度、土壤水分、土壤EC、土壤PH、PM2.5、PM10、大氣壓力、雨量、光照、雨雪、紫外線、總輻射、CO、O3、NO2、CO2、蒸發量、負氧離子濃度等。
多傳感器集成
該氣象站具有1路ModBus-RTU主站接口，可以根據客戶需求任意搭配我司任意485傳感器。而且氣象站的每一個傳感器組件都是獨立的個體，一條線接一個設備，積木化安裝。能夠做到后期隨時增加要素，且不必返廠處理，為監測節省時間、提高效率。
多種數據上傳方式
我司氣象站通訊方式靈活多樣，支持GPRS/4G、以太網、RS485等多種傳輸方式供客戶選擇，可實現數據的遠程控制和傳輸?？赏ㄟ^GPRS/4G的方式將數據上傳至綜合環境監控平臺，也可以通過網口接入局域網。同時該氣象站還帶有1路ModBus-RTU從站接口，可以將數據通過485通信的方式上傳至客戶的監控軟件或PLC組態屏等。
多種供電方式可選擇
我司氣象站可以選擇通過220V交流電源供電，還可以選擇太陽能板+蓄電池供電方式，該供電方式可在陰雨天連續工作7天（蓄電池充滿電），保障設備正常運行。除此之外，還可以選擇雙供電方式，該方式支持220V市電與太陽能板+蓄電池兩種供電方式，在使用過程中優先市電供電，當市電斷電后太陽能板和蓄電池才提供供電，雙重保障。
強大的脫機告警功能
當氣象監控主機通訊鏈路中斷之后，該主機會自動儲存實時數據在本地，當任一數據超限時，主機支持短信告警通知管理人員。通訊鏈路恢復之后，脫機數據重新上傳到監控中心，保證監控?cái)?shù)據的完整性。監控中心具有完善的中斷監測機制，設備通訊中斷后，及時發出告警。
采用白色噴塑電控箱
我司氣象站采用高強度鈑金箱體及白色噴塑防銹方案，外觀美觀，耐長期雨雪、太陽輻射，適應溫度范圍寬。采用精心設計的散熱格柵、氣流通道，確保陽光直射下箱體內部溫度恒定。根據用戶需求，還可選擇帶視窗的電控箱，通過視窗可以直觀的看到氣象站數據及內部結構工作狀態，增加視窗之后仍可達到IP65防護等級。
抗震防雷性能好
我司氣象站擁有防雷擊、抗干擾等保護措施，采用了降額、電磁兼容、野值剔除等多種技術，增強了氣象站對野外環境的抵抗能力，使其更加適應野外各種惡劣的環境。
一體化設計
我司氣象站桿體上增加微連孔設計，所有設備一律桿內走線，有效避免紫外線及鳥蟲對設備線造成的損壞。桿體底部留有檢修口，不僅方便檢修，還支持供電接線及土壤類傳感器走線，一舉多得。
可外接LED顯示屏
我司氣象站設備均可外接LED顯示屏?？商峁?024*256點陣的LED顯示屏，滿足不同場景的觀看要求。
3.4.3 技術參數
|
參數名稱 |
參數名稱 |
說明 |
|
數據上傳通信接口 |
RJ45網口 |
通過網口方式上傳數據 |
|
GPRS無線 |
通過 GPRS 方式上傳數據 |
|
GSM短信 |
支持短信報警 |
|
從站接口 |
支持外部設備通過協議問詢氣象站中的數據。 |
|
數據采集通信接口 |
從RS485接口 |
能夠采集1-32臺485接口的變送器的數據，最長通信距離≥1500m |
|
LED 屏顯示接口 |
點陣LED屏 |
支持最大點陣數1024*256 的單色LED顯示屏 |
|
1 路直流電壓采集 |
量程：0-100V |
精度±0.1V，輸入阻抗≥100K，可設轉換系數 |
|
3 路 4-20mA 電流信號采集 |
4-20mA電流信號采集 |
采集分辨率：3000，輸入阻抗≤120 歐（可設置轉換系數） |
|
1 路水浸檢測信號 |
可進行漏水檢測 |
標配漏水電極，也可選漏水繩，最長可達30 m。 |
|
4路開關量信號輸入 |
可檢測干接點通斷狀態 |
外接無源干接點，響應時間≤0.2s |
|
2路繼電器輸出 |
繼電器干接點輸出 |
繼電器容量：250VAC/30VDC 5A
本繼電器可關聯到任意通道的上下限，用作報警或自動控制。 |
1 路翻斗式雨量計
脈沖信號輸入 |
采集磁開關脈沖信號進
行雨量計量 |
默認脈沖當量：0.2mm
可上傳瞬時雨量（最近1min）、當前雨量（本日00:00至當前）、昨日雨量（昨日00:00-24:00）及永久累計雨量值（默認采用第四路開關量作為雨量計輸入） |
|
數據上傳間隔 |
1s~10000s |
數據上傳間隔1s~10000s可設
默認30s上傳一次 |
|
內置存儲容量 |
52萬條 |
內置存儲，最多可存儲52萬條 |
|
供電 |
外部電源供電 |
220V AC 交流電 |
|
雙供電 |
支持220V市電與太陽能板雙供電。（優先市電供電，當市電斷電后太陽能板和蓄電池提供供電，設備正常工作不會間斷） |
|
太陽能供電 |
配套我司太陽能電池板和蓄電池（太陽能電池板60W，蓄電池續航時間7天左右） |
第四章 水庫大壩在線自動化預警系統
我司為用戶提供監控云平臺，平臺支持實時查看監測數據，數據可以通過圖形化界面、列表等方式反映。用戶可根據監測場景設置設備告警值，當某個/多個測點的監測數據超出設定的正常范圍時，平臺便會以電話、短信、微信、郵件、頁面數據變紅、彈窗、聲音等多種方式遠程發出報警，以便在危險來臨之前及時疏散人群，減免損失。
此外，為保障系統報警的及時性與有效性，系統配置入戶式報警器以及室外預警廣播站兩種現場報警裝置，能夠有效解決“報警最后一公里”傳遞困難、報警延遲等問題，在發生危險時及時通知居民，減少居民生命財產損失。
4.1 入戶式4G報警器
山東仁科入戶式4G報警器直接安裝于居民家中使用，是集實時監測、信息顯示、多時段聲光報警功能的監測報警設備。其中，在大壩監測設備將采集到的信息上傳至云平臺服務器后，報警器從云平臺服務器獲取到相關數據并實時顯示在看板屏幕上，來實現大壩預警信息準確及時入戶；報警器支持不同級別的聲光報警，當監測數值超過設定的危險警戒值時設備會及時發出報警聲，警示居民做好防汛（轉移）準備，從而保障居民人身財產安全。同時設備還具有居民常用的日歷、時鐘、實時通信狀態。
4.1.1 結構組成

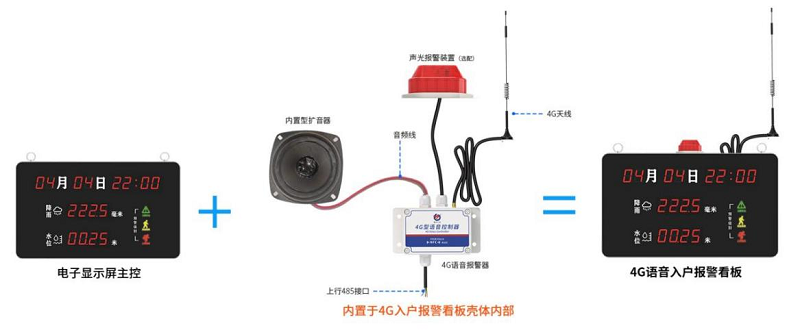

山東仁科入戶式4G報警器由電子顯示屏主控、4G語音報警器、擴音器（默認內置型，可選配外接室外擴音器、外接室內擴音器）、聲光報警器（選配）等組成。
4.1.2 功能特點
多要素信息顯示
山東仁科入戶式防汛報警器，搭配位移/滲壓水雨情/氣象監測站等儀器設備使用，屏幕可實時顯示位移量、孔隙水壓力、流量液位、降雨量等多種監測要素（屏幕顯示要素可自行更換），全面保障居民安全。
多方式報警
設備支持聲光報警、短信轉語音播報、電話喊話播報、云平臺下發播報等多種報警方式。支持進行音量、語速調節以及暫停報警等操作；支持某一時間段報警，可自定義時間段。
【人工電話喊話播報】 【短信轉語音播報】 【云平臺下發播報】

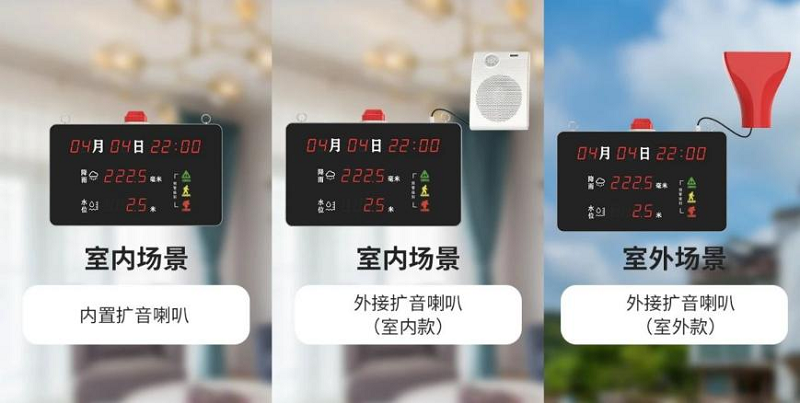

可連接擴音喇叭、聲光報警器
入戶式4G報警器一般默認內置擴音器、喇叭，用戶根據實際使用情況可以選配外接室內型擴音喇叭或者室外型擴音喇叭。
碰一碰藍牙配置
可通過“碰一碰藍牙配置”APP進行配置和讀取實時值，方便快捷，同時支持云平臺下發設置。
設備支持移動、聯通、電信三種運營商手機卡，用戶可根據需要自行選擇。
4.1.3 技術參數
|
參數名稱 |
參數 |
|
供電 |
DC 9-30V（建議使用 12V） |
|
功耗 |
喇叭未工作時3W，喇叭處于工作狀態時最大功耗約21.2W |
|
使用環境 |
工作溫度-20℃~+60℃，0%RH~95%RH 非結露 |
|
配置方式 |
手機藍牙配置 |
|
通訊接口 |
4G方式上傳 |
|
時間誤差 |
≤5min（運行一年） |
|
安裝方式 |
壁掛安裝 |
4.2 室外預警廣播站
山東仁科室外預警廣播站，預警對象以自然村或相鄰村組為單元選擇預警范圍，是一種可人工實時報警、可遠程喊話緊急報警、可監測關聯設備報警的多功能產品設備。配合我司災害類物聯網在線監測設備的使用，可實現遠程喊話、語音、郵件等多種危險預警方式，具有一定的報警覆蓋范圍，可使用于大壩周圍受威脅人口集中區解決預警時間短，預警的“最后一公里”傳遞困難等實際問題，使其更加容易應對突發災害等緊急情況。該設備安裝方便，簡單便捷，容易調度。防水防塵等級達 IP65，可長期用于室外，可靠而穩定的對水庫大壩地區周邊險情進行監測預警。
4.2.1 結構組成
本方案中室外監測預警站由光報警模塊、4G語音報警器、語音報警模塊連接件、2m專用安裝立桿以及太陽能供電系統組成。
4.2.2 功能特點
支持多種告警方式
山東仁科室外預警廣播站具有聲光報警、短信轉語音播報、電話喊話播報、現場一鍵報警以及云平臺下發播報等多種告警方式。設備支持設置白名單，通過人工撥打設備電話進行遠程喊話；支持發送短信遠程播報，可將接收的文字信息轉化為語音，并能實現短信語音的重復播放；支持某一時間段報警，可自定義時間段。
【電話喊話播報】 【短信轉語音播報】
【云平臺下發播報】
音量、語速可調節
設備報警音量可調節、語速可調節，同時支持自定義編輯語音播報內容。
NFC方式配置，并提供專業配置APP
支持通過手機 NFC“碰一碰”進行配置和讀取實時值，可設置語音報警模塊狀態、音量大小、白名單號碼、云平臺取數狀態等，同時以上功能還可通過云平臺進行配置。
4G數據實時上傳
設備支持4G獲取實時數據進行監測，最大支持同時獲取8組，支持上傳報警器實時播報狀態、播報音量大小、信號強度、供電電壓等信息至服務器平臺端；支持遠程獲取平臺節點實時數據及超限、離線狀態觸發語音廣播播報。
4.2.3 技術參數
|
參數名稱 |
參數 |
|
供電 |
DC 9-30V（建議使用 12V） |
|
功耗 |
喇叭未工作時 0.5W，喇叭處于工作狀態時最大功耗約 21.2W |
|
使用環境 |
工作溫度-20℃~+80℃，0%RH~95%RH 非結露 |
|
配置方式 |
NFC 配置 |
|
通訊接口 |
4G 方式上傳，ModBus-RTU 通訊 |
|
防水等級 |
IP65 |
第五章 綜合環境監控云平臺
5.1 概述
綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
5.2 功能介紹
5.2.1 數據實時監控
平臺支持實時查看監測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器的相對位置，列表則更利于用戶對數據進行對比。
【首頁數據展示】
【列表展示】
5.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
5.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。
5.2.4 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、Excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。
【歷史數據列表查看】
【歷史數據曲線查看】
【歷史數據導出】
5.2.5 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。
5.2.6 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，可以根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
5.2.7 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號分級管理】
【管理員權限設置】
【管理員菜單權限】
5.2.8 設備管理
該監測系統可對設備進行節點、報警、儲存進行設置。
5.2.9 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。
5.2.10 大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現位移量、相關位置信息等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
5.2.11 移動端APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24h實時監測。可以通過賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
5.2.12 二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
5.2.13 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
