第一章 項目概述
1.1 項目背景
近年來隨著城市功能的日益完善和現代化程度的不斷提升，市政、電力、電信、排水等各種公共基礎設施和管網的集中化和地下化的發展已經勢不可擋。其中，井蓋作為城市地下設施的重要組成部分，面臨著井蓋數量多、分布不集中、環境復雜、權屬多樣、監管困難、養護成本高等問題，特別是當井蓋出現破裂、移開、被盜等問題時不能及時發現，就會造成一定的安全隱患。
隨著物聯網、大數據和人工智能等技術的發展和在各行業領域的滲透，城市基礎設施開始走向智能化管理，井蓋也不例外。此外，住建部在2021年發布的《關于窨井蓋安全管理的指導意見》中提出“運用大數據、云計算”等新技術，逐步實現基于傳感器與物聯網技術創新、提升窯井蓋安全效率和水平。
基于此，我公司針對市政物聯網應用，以及井蓋監控系統存在的管理難，自動化程度低等一系列問題，推出了基于NB-IoT無線組網通信的智慧井蓋監測預警系統解決方案。借助NB-IoT窄帶物聯網技術具有低功耗、大面積覆蓋、強鏈接通信的特點，提高智能井蓋監控系統的覆蓋區域，消除覆蓋死角，降低建設維護成本，解決傳統井蓋監控管理方式存在的局限性，進一步提高井蓋狀態數據管理的自動化和智能化程度。避免因井蓋丟失或損壞等原因?qū)е掳踩鹿实陌l(fā)生，為合理規劃地下管道的建設和維護，提高城市基礎設施的運營效率提供安全保障。
1.2 建設目標
本方案根據城市井蓋分布的特點，充分結合實際應用場景，因地適宜，通過NB-IoT無線通信技術組網的方式，實現無需布線即可快速實現“城市井蓋”智能實時監測系統的部署，縮短系統施工時間，降低系統的實施成本。實現對井蓋狀態（位移、傾斜、破損、溢水等）實時監測、實時報警、自動巡檢、遠程監管等功能、保障井蓋安全運行，進一步提高市政管理的信息化、智能化水平，為智慧城市奠定行業應用基礎。
具體目標包括：
■ 提高城市安全管理水平
通過對井蓋狀態的實時監測，及時發現和解決潛在的安全隱患，有效預防安全事故的發生，提高城市的安全管理水平。
■ 優化城市基礎設施管理
通過對大量井蓋數據的收集和分析，可以全面了解城市地下設施的運行狀態，為城市基礎設施的規劃、建設和維護提供科學依據，優化城市基礎設施的管理。
■ 提升城市應急響應能力
通過對井蓋狀態的實時監測，在遇到突發事件時，迅速了解現場情況，為應急響應提供及時、準確的信息支持，提升城市的應急響應能力。
■ 降低運維成本
通過對井蓋狀態的實時監測和管理，減少人工巡檢的數量和頻率，降低運維成本，提高管理效率。
1.3 建設原則
在研發設計智慧井蓋監測預警系統的時候，我們應該總結前人開發的經驗，結合最新自控和軟硬件技術，建設以信息化為基礎，無縫隙、精準化、可視化的現代管理體系，以實現對城市中各處窨井蓋安全的集中分布式監控和智能化管理為目標，保證系統的高穩定性、高可靠性、高安全性。具體目標如下：
■ 技術的先進性
系統選型、軟硬件設備的配置均要符合高新技術的潮流，關鍵的NB型智能井蓋傳感器實時采集、傳輸均采用國內外工程建設中被廣泛采用的技術與產品。在滿足功能的前提下，系統設計具有先進性，并且在今后一段時間內保持一定的先進性。
■ 穩定性
整體方案從方案架構、產品設計等各個層面，都以穩定可靠作為設計的第一目標。采用先進成熟的技術來架構由各個子系統組成穩定可靠的大系統，使系統能安全平穩地運行，有效地消除各子系統可能產生的瓶頸，選用合適的設備來保證各子系統具有良好的擴展性，確保各設備的正常運行。
■ 經濟性
在智慧井蓋監測預警系統的建設上，一直以更高性價比為目標，不斷升級和改進軟硬件產品，針對各大環境監控系統都有對應的產品和方案。以“為客戶提供最高性價比的方案”為設計目標來進行方案設計，綜合客戶需求以及擴展性要求，選擇最合適的產品，降低系統造價，為客戶節約項目成本。
■ 實用性
在設備選型時，依據井蓋異動監測項目實際情況結合目前我國市場上的占有率高的各類產品中選擇具有性能價格比和擴充能力的產品。
■ 可維護性
方案在設計過程中根據客戶需求、項目規模等等選擇合適的監控產品和技術方案實現，其采用的產品均滿足簡單、實用、易操作、易維護的特性，力爭使系統更容易使用和維護，降低客戶使用監控系統的管理和維護成本。
■ 可管理性
方案中現場各設備及各分系統都集中于中心統一控制，實施對所有遠端設備的控制、設置，以保證系統的高效、有序、可靠的發揮其管理職能。
■ 規范性
控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業、標準和環保部頒布的技術規范。
1.4 建設依據
■ 《關于窯井蓋安全管理的指導意見》
■ 《國務院關于加強城市基礎設施建設的意見》（國發【2013】36號）
■ 《一種基于NB-IoT的無線井下數據采集終端設計》
■ 《基于NB-IoT技術的智慧井蓋監控系統設計及測試分析》
■ 《基于NB-IoT的城市井蓋監測系統設計與實現 》
■ 《城市智慧井蓋改良與監測系統》
■ 《物聯網技術視域下城市井蓋監測系統的設計與實現》
■ 《基于NB-IoT的智能井蓋監測系統設計》
第二章 項目介紹
2.1 智慧井蓋監測預警系統介紹
智慧井蓋監測預警系統是一個綜合利用NB-IoT無線通信技術、計算機網絡技術、數據庫技術、新型傳感技術等構成的系統，通過建立靈活高效的管理機制和完善的監測系統以及暢通的信息傳輸途徑，實現城市井蓋和事件管理的智慧化、網絡化和空間可視化，建立一套科學完善的監督評價體系，并實現現有相關資源的共享，提高城市綜合管理的效率和水平。
針對井蓋分布不集中、數量多等問題，整個系統由若干個NB型智能井蓋傳感器、以及綜合環境監控云平臺組成。通過將NB型智能井蓋傳感器安裝在井蓋背面，實時監測井蓋當前的傾斜情況、水浸狀態、水位值、光照強度、傳感器電池電量等信息，通過NB-IoT無線通信網絡將實時數據上傳至環境監控云平臺/本地平臺。用戶可以在云平臺設定報警界限，如果井蓋因破損、排水等因素導致數據異常，平臺會立刻以頁面數據變紅、電話、短信、郵件等方式向用戶發出報警，提醒工作人員及時進行檢查、維修，將可能出現的安全隱患消滅在萌芽狀態，避免造成人身安全、經濟損失以及盡可能降低對該道路安全通行的影響。
本系統采用NB-IoT無線組網通信技術，施工部署簡單，擴容方便，只需要在現有的井蓋背面安裝一個終端，就能實現智能監控井蓋的目的，不需要建設基站或者信號接收器，且體積較小。監控軟件平臺也非常人性化，界面友好、操作簡單、功能全面，方便用戶根據自身的需求和投資預算進行項目的投資，不會造成重復投資浪費。

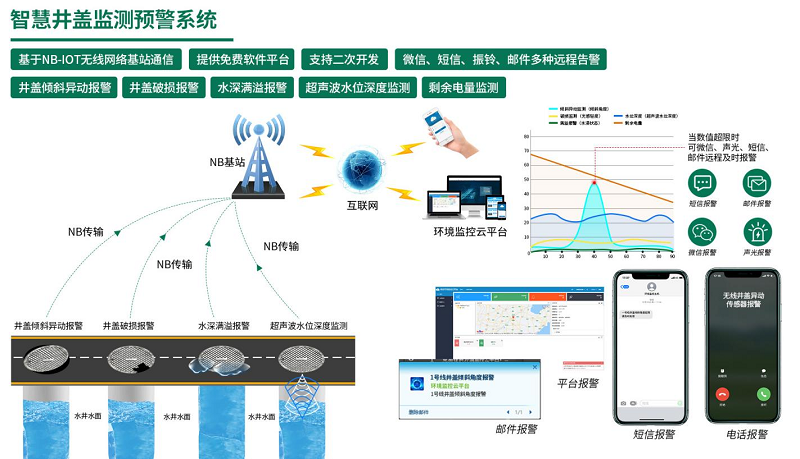

2.2 智慧井蓋監測預警系統拓撲圖
2.3 智慧井蓋監測預警系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ NB-IoT無線組網通信
系統采用NB-IoT技術組網通信，具有低成本、廣覆蓋、低功率、大連接的特點，在井下惡劣的條件下信號也能快速傳輸出去。實現無需布線即可快速實現“城市井蓋”智能實時監測系統的部署，極大縮短實時監測系統的施工時間，降低系統的實施成本。
■ 系統級整體性及平臺化
借助自身多年來的行業經驗，結合客戶需求的方方面面，給出系統級、整體性的解決方案，具備更好分工以及協同效率，設計將具備良好的系統擴展性。該系統集可視化、智能化、無人化于一體，采用先進的監測技術和設備為窨井蓋的監測維護提供更多的技術支持和保障。
■ 專業傳感器，精準監測
智慧井蓋監測預警系統均采用高精度傳感器，測量范圍廣，準確度高，確保產品優異的可靠性、高精度和互換性。
■ 系統支持設備實時定位
該系統可在云平臺對井蓋的基本信息進行管理，包括經緯度、所在道路等；當數據異常或數據超限，用戶可根據經緯度定位，快捷找出設備異常的位置，及時對各轄區內所屬的井蓋安全運維管理進行統一指揮調度出警和工程維護。
■ 提供免費云平臺，功能強大
平臺采用B/S架構，維護和升級方式簡單，最少支持1000個采集設備的監控和管理，采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。云平臺自動收集上傳的監測數據，通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。
■ 多平臺遠程管理
智慧井蓋監測預警系統支持電腦PC端、APP移動端、微信公眾號多種方式遠程查看/管理數據。
■ 具有豐富的自動告警方式
系統支持電話、短信、郵件等報警功能，并具有多種告警策略可以選擇，通用系統即可滿足絕大多數用戶的需求。
■ 跨區域統一管理
通過設立統一監控管理站，對分布在不同區域的多個設備和信息進行全數字化集中監控管理，滿足現各監測站點統一監管需要。
■ 軟硬件產品集成度高
智慧井蓋監測預警系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
■ 支持定制
我司在設計方案時從客戶使用的角度出發，集成了很多比較實用的功能，也可根據客戶需求定制方案，做到在應用和維護盡可能方便省心。
第三章 NB智能井蓋傳感器
3.1 簡介
NB智能井蓋傳感器（型號：RS-WMYD-NB-1）是我司針對井蓋異動監測推出的一款智能傳感器設備，設備安裝在井蓋背面，其終端可檢測井蓋當前的傾斜角度。當該傾角值大于設定的報警值時觸發報警，并通過NB無線網絡將報警信息發送至云平臺。設備終端支持設置定時上報時間間隔和報警角度閾值。非報警狀態下，終端以定時上報時間間隔發送上傳。在報警狀態下，終端以立即發送上報報文，當角度恢復正常時，終端也會立即發送報文到平臺。報文中的設備狀態位用來指示當前的報警狀態。設備狀態位還可以指示當前的電量狀態、水位高度檢測以及其他狀態。
3.2 功能特點
■ 卡爾曼濾波算法原理
? 卡爾曼濾波是一種利用線性系統狀態方程，通過系統輸入輸出觀測數據，對系統狀態進行最優估計的算法。NB型智能井蓋傳感器采用卡爾曼濾波算法原理，能夠精準獲取井蓋異動數據，為用戶提供精準數據支持，以便用戶對異動的井蓋進行及時復位、對破損的井蓋進行及時更換。
■ NB-IoT無線傳輸
? 我司在設計時同樣考慮了傳輸距離和使用場景問題，特意采用NB-IoT 網絡通信的無線傳輸方式，用戶在使用NB型智能井蓋傳感器時不需要擔心數據傳輸?shù)木嚯x問題。而且，用戶還可以通過網頁端、本地端、微信公眾號、手機APP登錄免費平臺，自由查看實時數據、報警數據等。
■ 多方位全面監測
? 我司NB型智能井蓋傳感器設備可從傾斜角度、水浸、光照、水位等多個角度監測井蓋狀態，幫助用戶保障安全出行，告別井蓋隱患。
|
Z軸傾斜角度 |
可捕捉井蓋是否傾覆側翻 |
|
水浸狀態 |
當井內積水達到滿溢狀態，觸發水浸報警感應 |
|
光照強度 |
當設備感應到光照，說明井蓋有破損或側翻 |
|
水位狀態 |
當傳感器與液面之間的距離（即空高）超過限值，觸發空高超限報警 |
|
剩余電量 |
可實時上傳設備剩余電量，低電量時及時更換內部電池 |
|
定位功能 |
支持定位信息獲取，并上傳安裝點定位信息至服務器端。 |

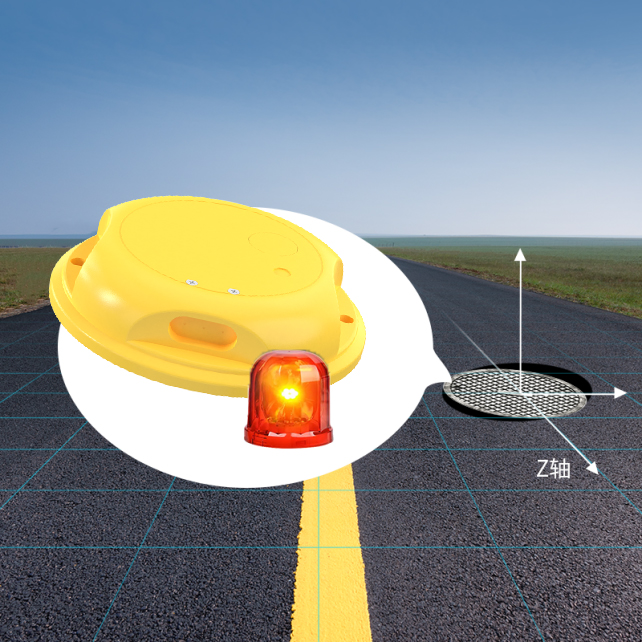

■ 井蓋防傾斜測量
? 測量Z軸傾斜角度，可捕捉井蓋是否傾覆側翻。用戶可以提前為傾斜角度設置好報警值，當井蓋的傾斜角度大于設定的報警值時便會觸發報警，并通過無線傳輸?shù)姆绞綄缶畔l(fā)送至云平臺，平臺會立刻以頁面數據變紅、電話、郵件、短信報警等方式向用戶發出報警。

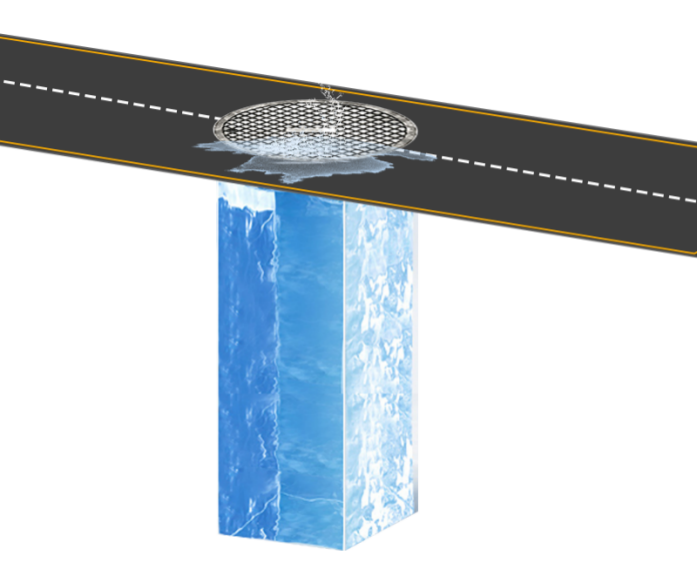

■ 水浸實時監測
? NB型智能井蓋傳感器可以測量傳感器水浸狀態，如果井蓋下方液體碰到/浸沒傳感器，說明井內積水達到滿溢狀態，就會立刻觸發平臺報警。
■ 光照強度監測
? 當NB型智能井蓋傳感器感受到光照就會立刻發出報警。因為設備是安裝在井蓋背后，在正常運行時感受到光照強度就說明設備側翻或已破損，設備通過無線網絡將報警信息傳送至云平臺。

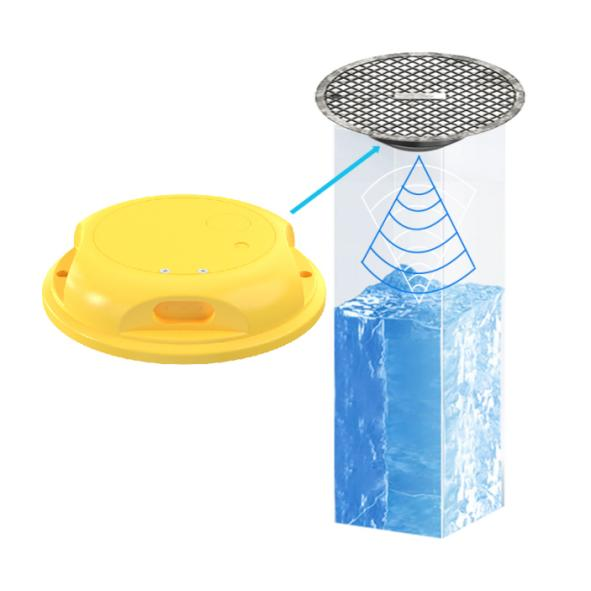

■ 超聲波測量水位
? NB型智能井蓋傳感器自帶超聲波換能器，能夠測量液面與井蓋之間的距離（即空高），用戶可以提前設定液面與井蓋之間的安全距離閾值范圍，當液面與井蓋之間的距離超過所設定安全閾值范圍時，平臺便會立刻向用戶發出報警。
■ 電池電量監測
? 設備內置超大容量鋰亞電池（19000mAh），能夠連續使用≥5年時間。通過實時上傳電量信息，免去用戶重復充電、頻繁更換電池的煩惱，持久耐用。
■ 實時定位監測
? 設備支持定位信息的獲取，并上傳安裝點定位信息至服務器端。通過結合系統直觀的市政平面圖，可實時查看井蓋在所轄區內的位置和基本屬性信息，方便并對各轄區內所屬的井蓋安全運維進行統一指揮調度出警和工程維護。

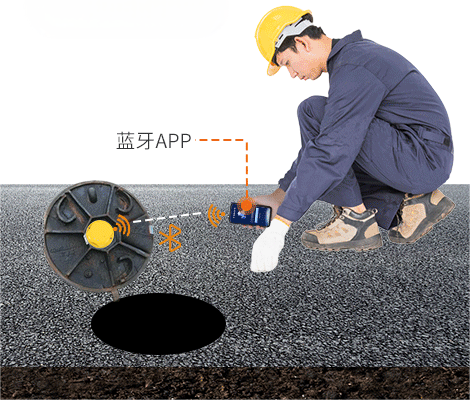

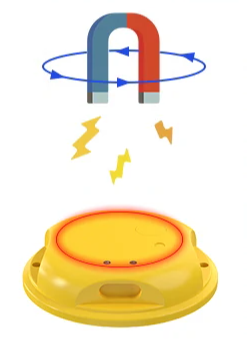

■ 支持藍牙非接觸式配置
? NB型智能井蓋傳感器支持非接觸式藍牙配置方式。只需要使用喚醒磁鐵圍繞終端設備（紅圈處）快速旋轉繞三圈，聽到蜂鳴器“滴~”的響聲后，就可以打開“藍牙碰一碰APP”進行校準。支持在APP內進行終端地址設置、目標地址端口設置、傾角報警上限閾值設置、水浸門檻值設置、百度經緯度設置、正常/報警數據上傳間隔設置、ICCID 值查詢、登錄密碼設置、查看設備實時狀態等操作。
■ 支持多方式報警
? NB型智能井蓋傳感器針對空高超限、井蓋傾斜異動、水深滿溢、井蓋破損、設備電量不足等多種不同情況預設多重不同的報警方式，包括但不限于頁面數據變紅、電話、短信、郵件、語音等多種報警方式。
■ 支持視頻聯動
? 用戶可以在測點周圍安裝監控攝像頭并聯動到環境監控云平臺，當NB型智能井蓋傳感器發出報警信息時，用戶可以先行通過監控了解現場情況，以便迅速調度附近人員做好防護措施，防止出現人員傷亡。
■ 高防護等級，測量精準
我司NB型智能井蓋傳感器防護等級IP68，無論是下雨、刮風、揚塵都不會影響其正常監測，確保測量數據精準。

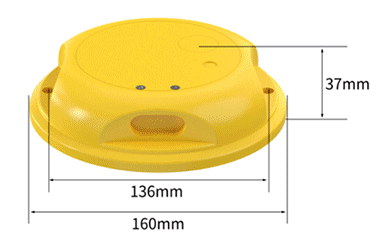

3.3 技術參數
|
參數名稱 |
參數 |
|
供電 |
鋰亞電池供電（19000mAh） |
|
工作溫濕度 |
-40℃~+70℃，0%RH~95%RH（非結露） |
|
測量軸 |
Z軸 |
|
測量范圍 |
±90° |
|
分辨率 |
0.1° |
|
報警閾值 |
0-90°可設 |
|
水位檢測量程 |
2m |
|
分辨率 |
0.1cm |
|
水位檢測精度 |
±3% FS |
|
輸出信號 |
NB-IoT |
|
待機時間 |
5年以上 |
|
上傳數據間隔 |
360min（默認），5-1440min可設 |
|
天線 |
內置 |
|
防護等級 |
IP68 |

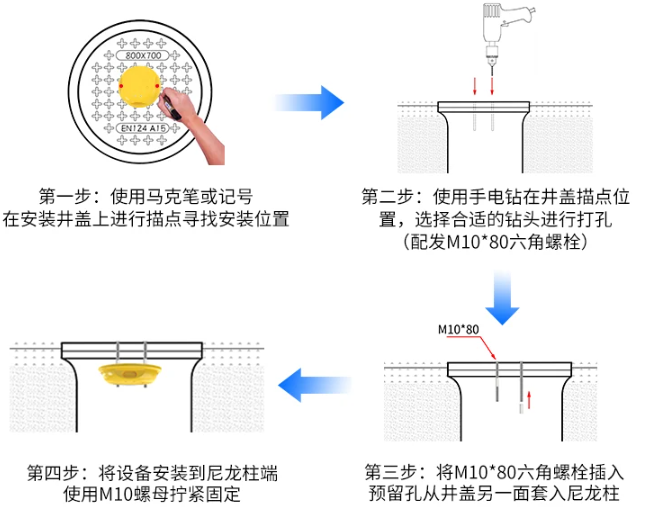

3.4 安裝方式

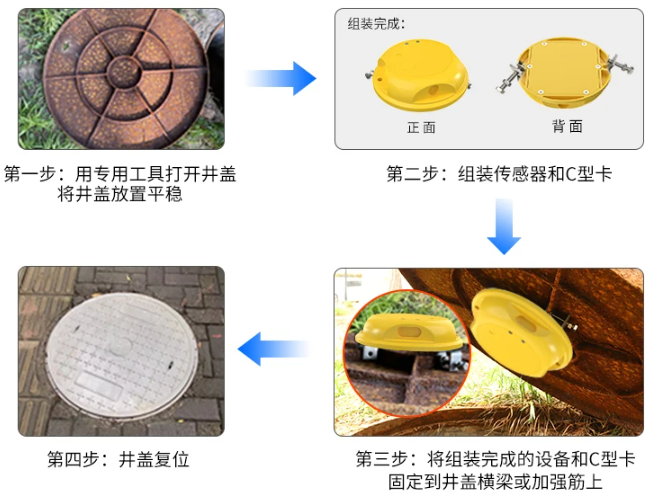

■ 安裝方式一（默認）：
使用兩個 C 型卡，確定好固定位置后，使用工具固定好 C 型卡，然后再使用螺栓將傳感器安裝到 C 型卡上。

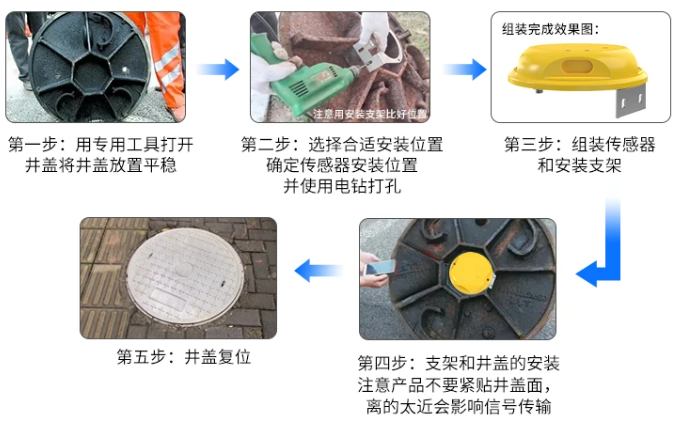

■ 安裝方式二：
針對復合材料或非金屬材料井蓋，為了不破壞井蓋自身的結構，可使用工裝將監測終端固定于井蓋上，可將監測終端固定于井蓋上。
■ 安裝方式三
若安裝位置為雨水井蓋材料，雨水井蓋材料為球墨鑄鐵，井蓋內部中心部分的加強筋為六邊形，如圖所示，該監測終端安裝在支架上，支架安裝在井蓋中心六邊形加強筋的任意一條邊上。
第四章 綜合環境監控云平臺
4.1 概述
綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
4.2 功能介紹

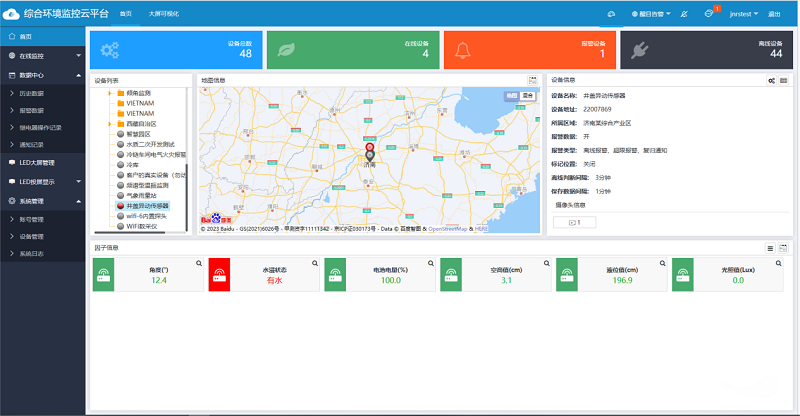

4.2.1 數據實時監控
平臺支持實時查看所測環境的水浸、傾斜角度以及水位等各項數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。
4.2.2 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。

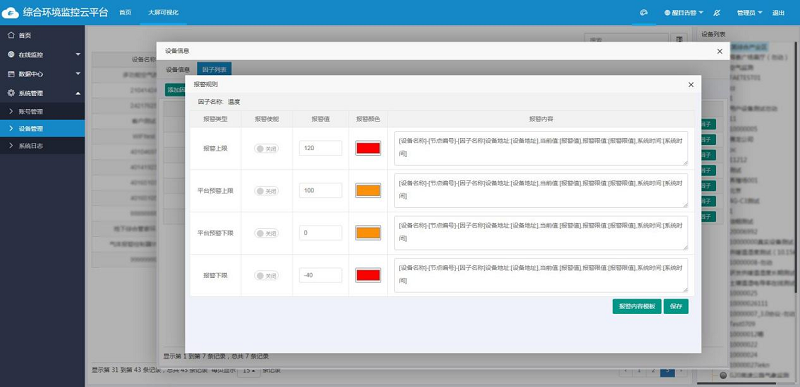

【超限預警】
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

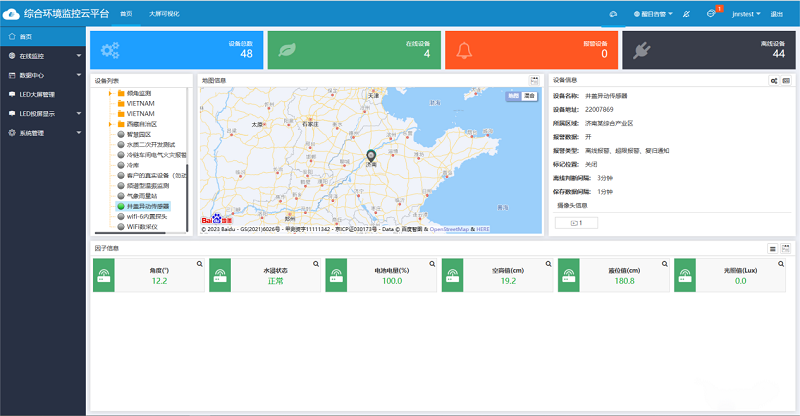

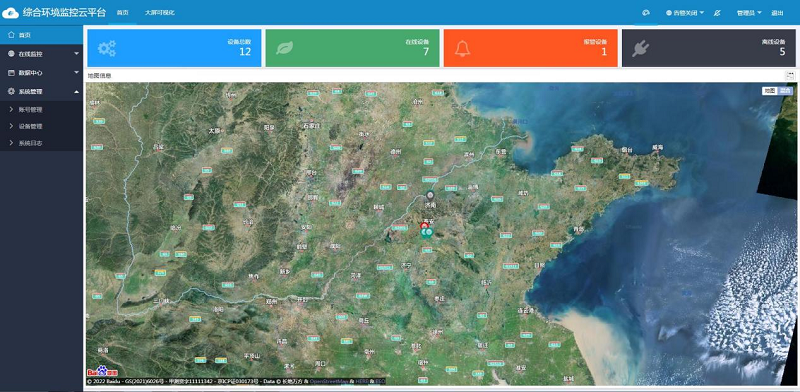

4.2.3 設備實時地圖定位
云平臺通過地圖實現所有設備全面性的監管，采用GIS地理信息技術實現地理地圖展示：井蓋位置、基本信息、實時狀態等，通過結合系統直觀的市政平面圖，快速且方便對各轄區內所屬的井蓋防盜進行統一指揮調度出警和工程維護。
4.2.4 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、Excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

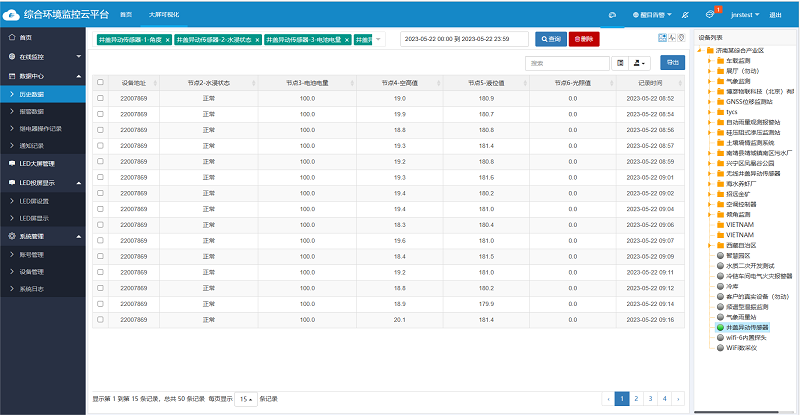

【歷史數據列表查看】

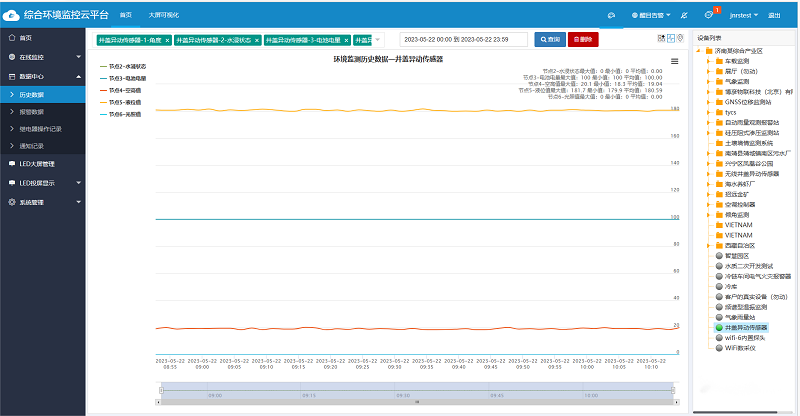

【歷史數據曲線查看】

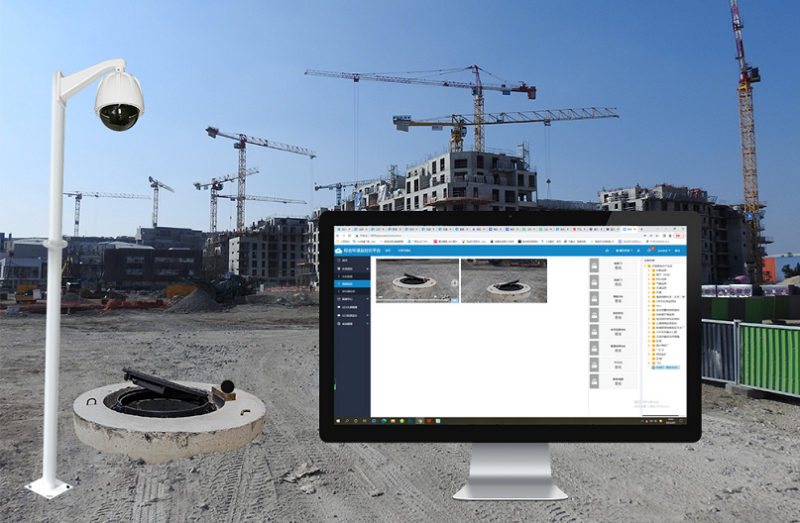

4.2.5 視頻監控
全面性的監管，實現井蓋周圍環境畫面聯網呈現，還可將各智能井蓋傳感器監測到的數據通過視頻字符疊加器疊加在監控畫面上，其界面顯示全部信息，避免反復切換，方便工作人員通過監控了解現場情況，迅速調度附近人員做好防護措施，防止出現人員傷亡。

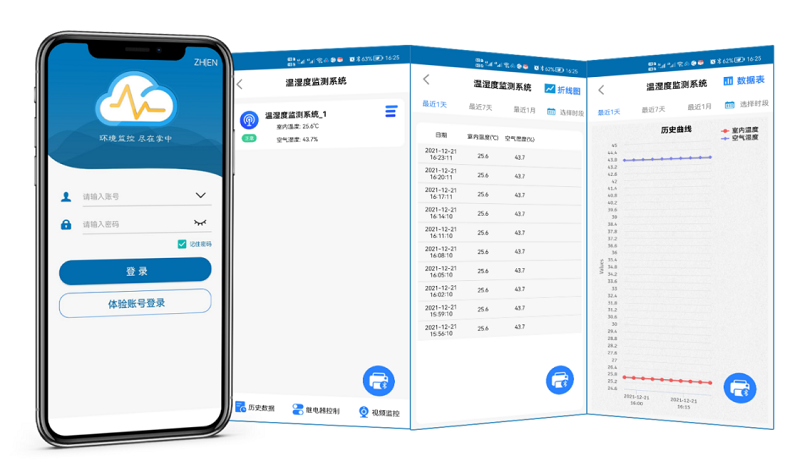

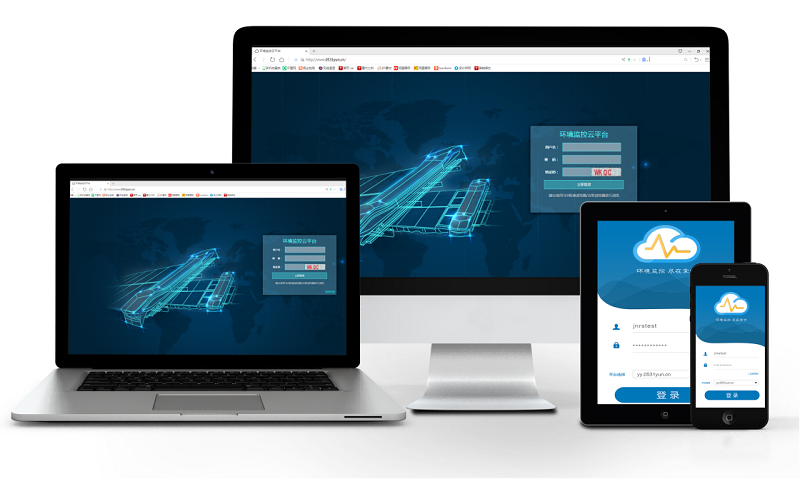

4.2.6 移動端APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
4.2.7 系統管理

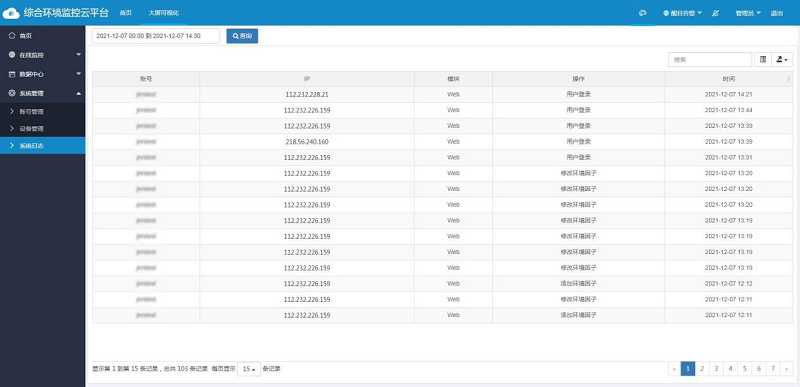

平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
4.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可賦予角色不同權限管理。

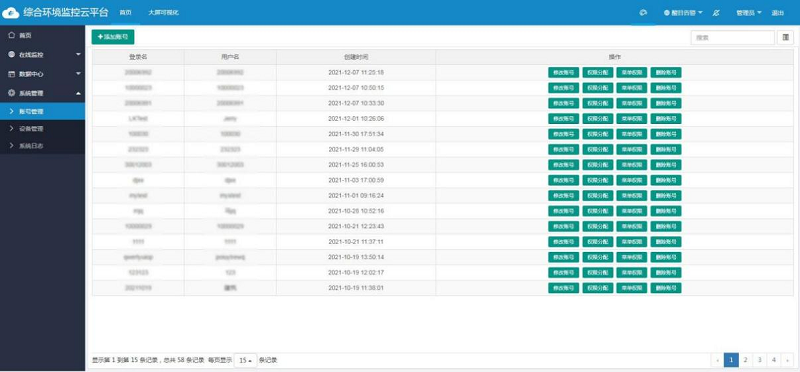

【賬號管理】

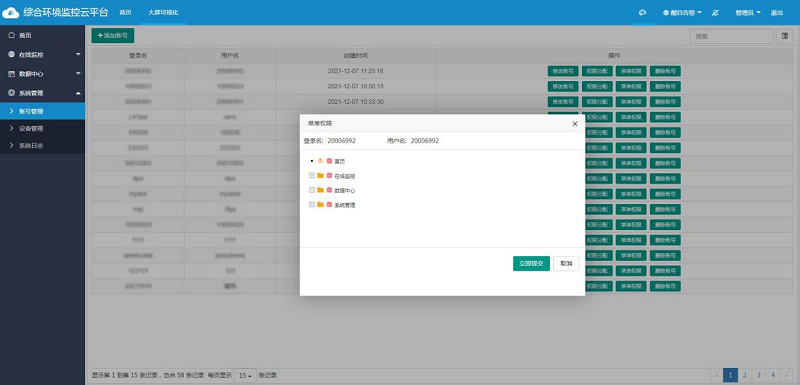

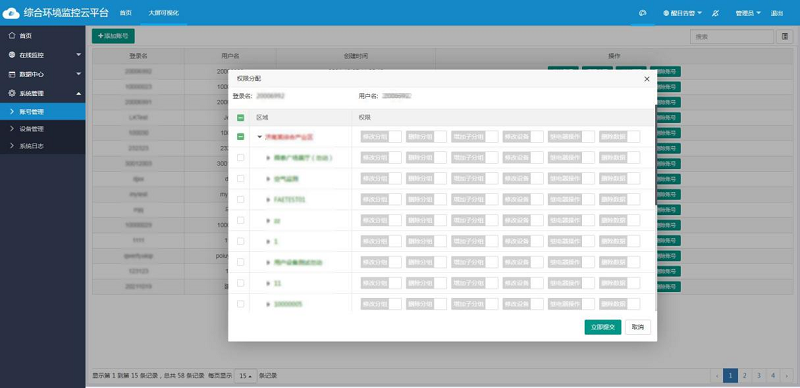

【管理員權限設置】
【管理員菜單權限】
4.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |

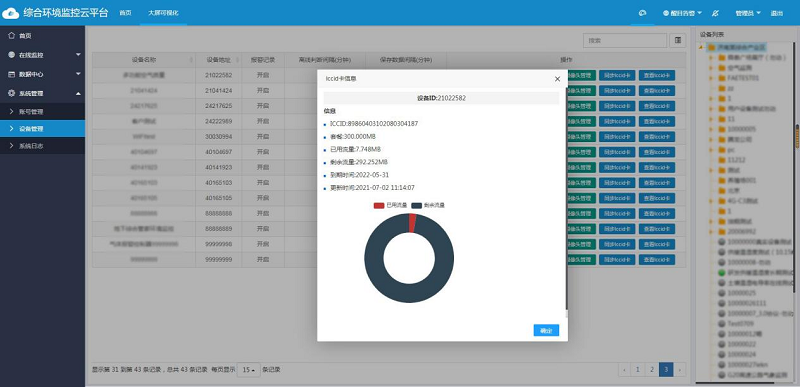

4.2.10 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

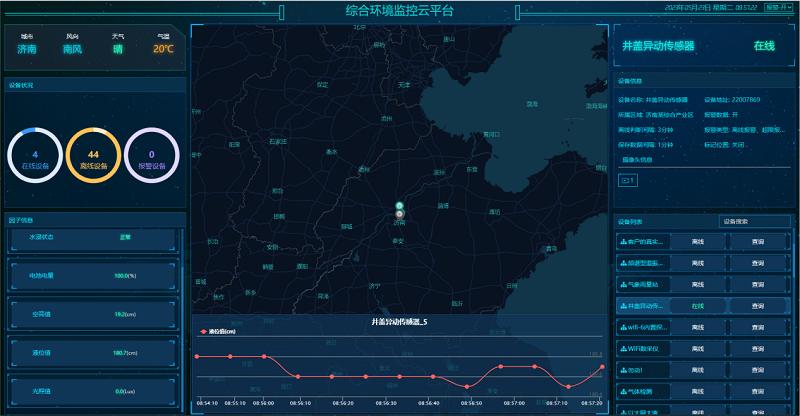

4.2.11 大屏可視化
可投屏顯示，自動刷新，滾動播放所有設備信息，數據清晰、直觀，便于管理員進行系統查看。
4.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
4.2.13 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
