第一章 項目概述
1.1 項目背景
礦產資源是人類生活和生產不可或缺的重要物質基礎。一個國家對礦產資源的開發利用程度直接反映了其經濟發展水平。采礦是一個長期且復雜的項目，為確保開采工作的順利進行，必須運用專業的測量?jī)x器進行合理規劃，并運用機械設備，同時建設臨時建筑，以規避潛在風險，保障現場人員及機械設備的安全。然而，這些活動不可避免地會對礦區的地質環境產生影響。
在礦山開采過程中，地下巖石的應力狀態、水文地質條件及礦體賦存狀態等都會發生顯著變化，可能引發坍塌、突水、瓦斯爆炸等事故。因此，礦山地質環境安全監測在保障礦山安全生產中至關重要。通過監測，我們能及時發現并處理這些潛在安全隱患，為礦山生產提供堅實的安全保障。
此外，礦山安全監測也是生態環境保護的關鍵環節。礦業活動常會對周邊環境造成破壞，如水土流失、水源污染等。通過地質環境監測，我們能深入了解礦山開采對環境的實際影響，為制定有效的環保措施提供科學依據。
總之，礦山安全監測系統是確保礦山生產安全的關鍵手段，其重要性不容忽視。實時監測和預警能及時發現和處理各種安全隱患，降低礦山事故發生率，保障礦工的生命安全和企業的可持續發展。隨著科技的進步，未來的礦山安全監測系統將更智能、更自動，為礦山安全提供更加堅實的保障。因此，我們應加強對礦山安全監測系統的研究和應用，提升其監測和預警能力，為礦山安全生產提供有力支持。
1.2 建設目標
礦山安全自動化監測系統的總目標是實現對影響礦山環境安全各方面因素的綜合性監測與分析。利用高精度的位移變形、雨量、應力/應變等監測設備，實時監測降水量、地下水位、水壓等相關數據，并及時上傳至云平臺，以便管理人員及時知悉相關情況作出相應處理，達到預防礦山沉降、坍塌等災害，保障居民生產、生活安全的目的。
具體目標包括：
■ 針對礦山環境進行詳細調查，因地制宜設計適用于礦山不同區域的自動化監測防御體系。
■ 通過各種高精度災害類監測設備，實時監測位移變形、地下水位水壓、降水量等數據，并實時上傳至云平臺；
■ 云平臺接收來自各區域的監測數據，進行分析處理，派發指令，保障礦場安全；
1.3 建設原則
在研發設計礦山安全自動化監測系統的時候，我們應該總結前人開發的經驗，結合最新自控和軟硬件技術，圍繞智能應力、雨量監測設備，打造信息化、無縫隙、精準化、可視化、智慧型現代礦山安全自動化監測體系，還可以搭載GNSS衛星導航設備，實現對監測地點的集中分布式監控和智能化預警的目標，保證系統的高穩定性、高可靠性、高安全性。
具體原則如下：
■ 技術的先進性
系統選型、軟硬件設備的配置均要符合高新技術的潮流，關鍵的監測設備實時采集、傳輸均采用國內外工程建設中被廣泛采用的技術與產品。在滿足功能的前提下，系統設計具有先進性，并且在今后一段時間內保持一定的先進性。
■ 穩定性
整體方案從方案架構、產品設計等各個層面，都以穩定可靠作為設計的第一目標。采用先進成熟的技術來架構由各個子系統組成穩定可靠的大系統，使系統能安全平穩地運行，有效地消除各子系統可能產生的瓶頸，選用合適的設備來保證各子系統具有良好的擴展性，確保各設備的正常運行。
■ 經濟性
我司在礦山安全自動化監測系統的建設上，一直以更高性價比為目標，不斷升級和改進軟硬件產品，針對各大環境監控系統都有對應的產品和方案。以“為客戶提供最高性價比的方案”為設計目標來進行方案設計，綜合客戶需求以及擴展性要求，選擇最合適的產品，降低系統造價，為客戶節約項目成本。
■ 實用性
在設備選型時，依據項目實際情況結合目前我國市場上的占有率高的各類產品中選擇具有性能價格比和擴充能力的產品。
■ 可維護性
方案在設計過程中根據客戶需求、項目規模等等選擇合適的監控產品和技術方案實現，其采用的產品均滿足簡單、實用、易操作、易維護的特性，力爭使系統更容易使用和維護，降低客戶使用監控系統的管理和維護成本。
■ 可管理性
方案中現場各設備及各分系統都集中于中心統一控制，實施對所有遠端設備的控制、設置，以保證系統的高效、有序、可靠的發揮其管理職能。
■ 安全性
礦山安全自動化監測系統安全可靠，具有一定的安全保護措施，防雷擊、過載、斷電和人為破壞，具有高度的安全和保密性。
■ 規范性
控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業、標準和環保部頒布的技術規范。
1.4 建設依據
■ 《基于GNSS的露天采場邊坡監測系統構建》
■ 《水文自動測報系統設備通用技術條件》
■ 《GNSS技術在地質災害安全監測預警系統中的應用研究》
■ 《水文自動測報系統設備基本技術條件》
■ 《基于GNSS技術的地質災害監測平臺研究與實現》
■ 《水位測量?jī)x器通用技術條件》
■ 《基于GNSS的邊坡自動化監測系統應用研究》
第二章 項目介紹
2.1 礦山安全自動化監測系統介紹
礦山安全自動化監測系統是一個以先進物聯網技術為支撐，綜合采用先進位移、應力、壓力、雨情監測設備的智能災害類監測系統，它從“ 監測、防護、應用 ”等各個方面，將數據通信技術、數據處理與分析技術、機械技術、信息技術、工程技術深度融合，實現了從終端硬件到平臺系統管理模式，解決了安全、質量、效率等問題，達成了用科技避險、保障礦業安全的目的。
總的來說，礦山安全自動化監測系統由位移變形監測、應力/應變及受力監測、水文氣象監測和綜合環境監控云平臺四部分組成，主要為礦山開采、礦場環境安全提供實時監測及分析服務。本方案綜合應用GNSS位移監測站、滲壓計（硅壓阻式、振弦式）、錨索計、應變計、土壓力計、雨量氣象站等智能傳感器設備，旨在對露天礦邊坡進行表面位移、內部位移、地下水位(滲壓)、雨量等數據進行24小時在線自動化監測，當變形數據達到預警值時系統自動預警，便于責任部門及時采取應急措施，保障安全。監測云平臺通過收集和分析上述數據，建立安全預警系統，當監測數據超過設定的安全閾值時，系統會自動發出預警信息，及時發現和處理可能的安全隱患，以便及時采取措施防止事故發生。
本系統施工部署非常簡便，細節考慮周到，擴容方便。監測設備采集到的水位、雨量、位置等信息通過4G/RJ45網口網絡遠程傳輸至綜合環境監控云平臺，不僅無距離限制，還避免了鋪設線路的麻煩，監控管理平臺也非常人性化，界面友好、操作簡單、功能全面、可廣泛應用。

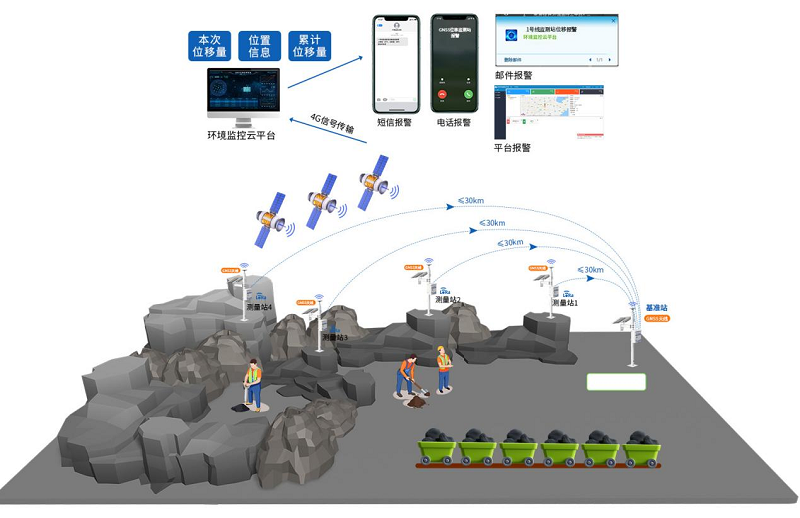

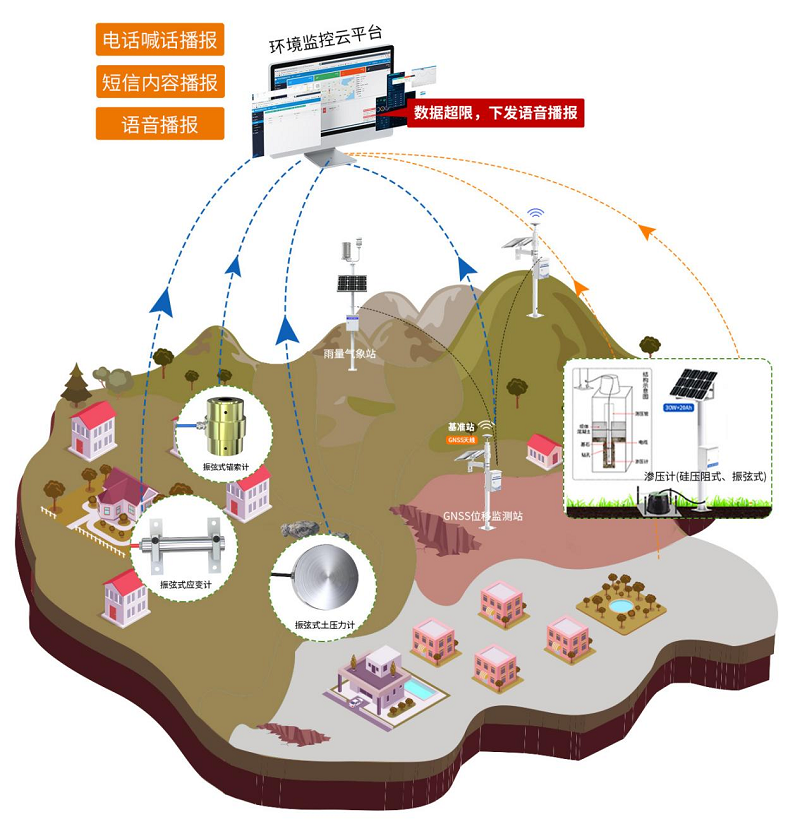

2.2 礦山安全自動化監測系統拓?fù)鋱D
2.3 礦山安全自動化監測系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ 系統級整體性及平臺化
借助自身多年來的行業經驗，結合客戶需求的各個方面，給出系統級、整體性的解決方案，具備更好的分工以及協同效率，設計將具備良好的系統擴展性。該系統集可視化、智能化、無人化于一體，采用先進的監測技術和設備為山洪災害的監測預警提供更多的技術支持和保障。
■ 專業傳感器，精準監測
該方案中監測設備采用高度集成的一體化監測、預警設備，測量范圍廣，準確度高，確保產品優異的可靠性、高精度和互換性。
■ 提供免費云平臺，功能強大
平臺采用B/S架構，維護和升級方式簡單，最少支持1000個采集設備的監控和管理，采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。云平臺自動收集上傳的監測數據，通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。
■ 多平臺遠程管理

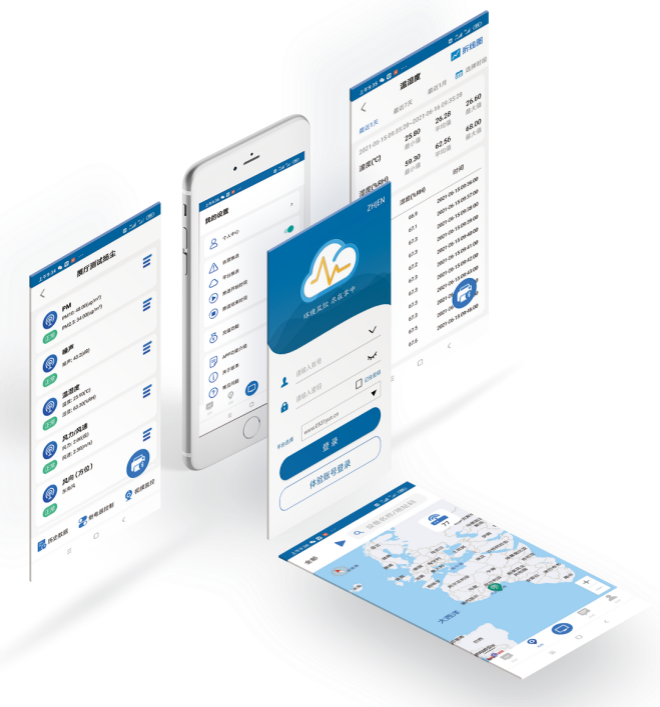

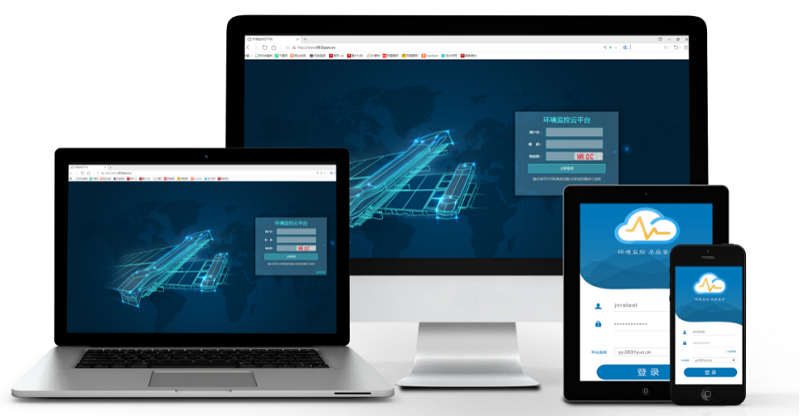

礦山安全自動化監測系統支持電腦網頁、手機APP、微信小程序、微信公眾號等多種方式遠程查看/管理數據。其中，手機端APP通過藍牙無線鏈接方式配置設備，參數包括：上傳目標地址、上傳目標端口、各通道水位上限值、各通道參數、通道顯示內容，可實時查看各個測點設備狀態、水位值及電池電量，數據上傳間隔、ICCID值。多種查看方式，管理起來更方便。
■ 具有豐富的自動告警方式
該系統可在監測終端和平臺端分別設置安全閾值，當測點的位移量、雨量等參數超過所設置的安全閾值時，報警功能會自動開啟，系統支持查看實時、歷史數據，電話、短信、聲光、郵件遠程告警，廣播告警以及入戶式報警等報警功能，可及時通知相關人員。
■ 系統支持設備實時定位
該系統可在云平臺設備管理中設置設備經緯度，當數據異?；驍?shù)據超限，用戶可根據經緯度定位，快捷找出設備異常的位置，及時處理便于后期維護與管理。
■ 軟硬件產品集成度高
礦山安全自動化監測系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
■ 支持定制
我司在設計方案時從客戶使用的角度出發，集成了很多比較實用的功能，也可根據客戶需求定制方案，做到在應用和維護盡可能方便省心。
第三章位移變形監測
山東仁科自主研發GNSS位移監測站（型號：RS-GNSS-BA/TA-4G），該設備可通過4G信號網絡將數據上傳至綜合環境監控云平臺，適用于地表位移監測和建筑物的變形監測。
其中基準站將獲取的衛星定位坐標以及手動導入的精準定位坐標、設備狀態等信息上傳至云服務器，同時，測量站也將獲取的衛星定位坐標上傳至云服務器。服務器根據1h內獲取的數據計算出衛星定位修正補償數據，并進一步解算出更為精準的經緯度信息。測量站間隔20min向云服務器問詢得到解算數據，計算出當前水平位移、垂直位移，并將獲取以及計算出的所有信息傳回至云服務器進行實時監測，發現異常情況立刻啟動報警。礦山部分區域在開采、施工過程中易發生沉降、滑坡、坍塌等突發災害，因此本方案搭配GNSS位移監測站，能夠更全面地掌握位移、地面變形等相關信息，以更好的應對各種突發狀況，實現救災預防統籌調度，搭建智能礦山安全自動化監測體系。
3.1 結構組成

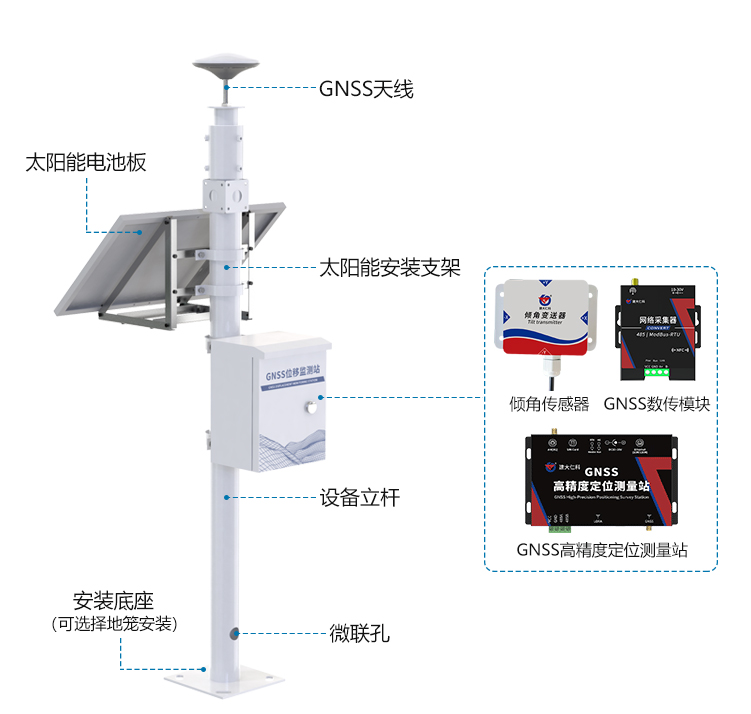

我司GNSS位移監測站主要由GNSS天線、太陽能電池板、主控制機箱（內有主控傳輸模塊）和安裝支架組成，分為基準站和測量站。
3.2 功能特點
■ 差分定位方式
基準站、測量站與衛星通信時，由于存在著軌道誤差、時鐘誤差、SA影響、大氣影響、多徑效應以及其他誤差，設備解算出的實時衛星坐標定位信息與實際坐標定位信息存在一定的誤差。因此我司GNSS位移監測站采用差分定位方式，能夠有效提高定位精度，縮小誤差。

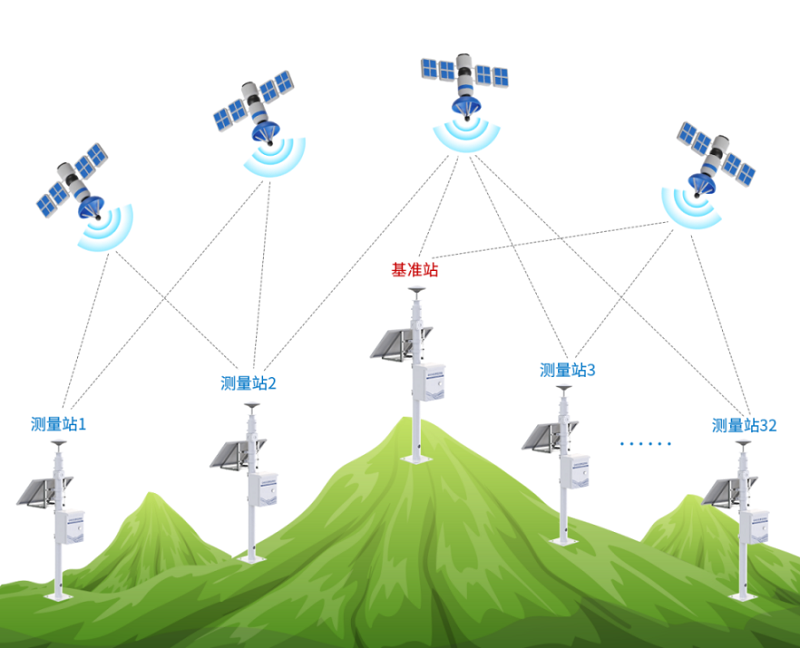

■ “1＋N”靈活布點方式
有些地質災害變化過程比較緩慢，因此很難及時發現并預防危險。山東仁科GNSS位移監測站采用“1+N”靈活組網布點方式，即一個基準站可對應多個測量站（最多對應32個測量站）。用戶可以提前在監測地域根據實際情況合理布置若干個測量站，以此全面監測礦山各處山體的位移趨勢，預判山體位移形變出現的幾率，提前做好緊急預案，盡可能將損失降至最低。

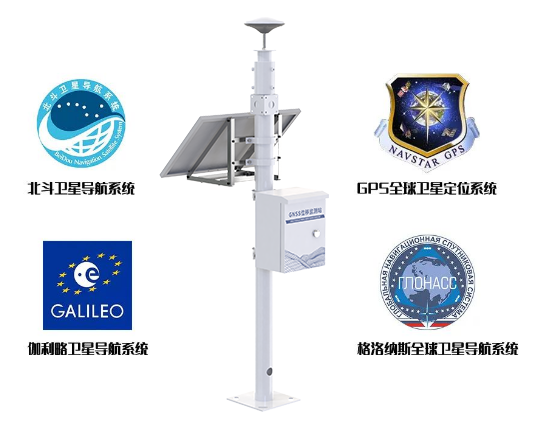

■ 同時測定三點“三維位移”
山東仁科GNSS位移監測站綜合采用北斗衛星導航系統、GPS全球衛星定位系統、伽利略衛星導航系統以及格洛納斯全球衛星導航系統衛星定位技術，并聯合了RTK載波相位差分定位技術，可同時測定多點的三維位移。
■ 全系統全頻信號接收
我司GNSS位移監測站采用高精度GNSS芯片聯合RTK載波相位差分定位技術，能夠最大限度接收GNSS衛星信號，保證響應快速、測量準確，且不受周圍氣候條件影響，可以實現24h無人值守自動監測，并將監測到的數據通過4G信號上傳至綜合環境監控云平臺，讓用戶實時掌握被測點的“動態”。

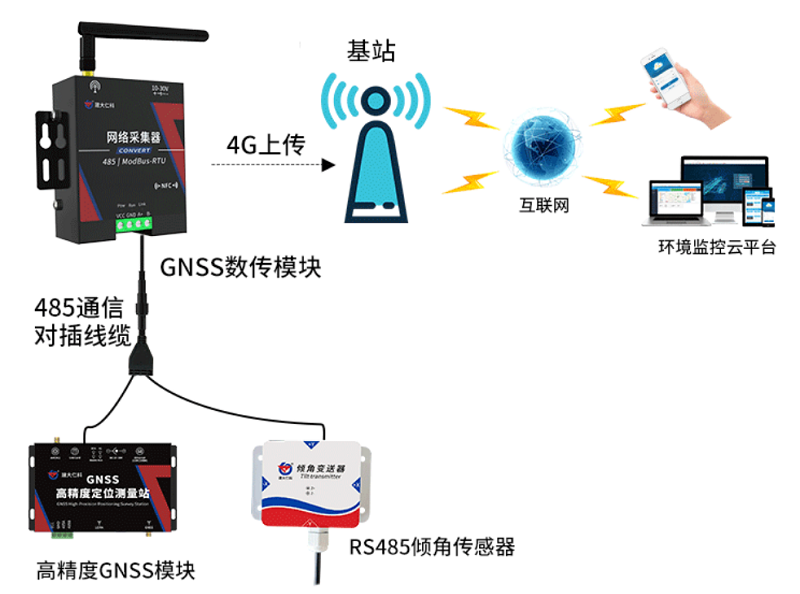

■ GNSS位移監測站數傳模組（選配）
GNSS位移監測站對測量站所在位置信息進行長期監測，可通過分析位移量對地質災害是否會發生進行簡單預測，以降低風險。但如果監測區域已經發生滑坡等災害、監測站傾倒等情況，普通位移監測站很可能就無法發揮作用，造成損失。該數傳模組能夠采集高精度GNSS模塊的RS485上行數據接口，并通過4G上傳至任意平臺，方便用戶以SDK形式進行二次開發。除此之外，監測站搭配數傳模組還可對傾角、加速度、雨量、氣象等多種要素進行實時監測。
■ 自動監測報警
地質災害的危險主要在于它的瞬時性，無法及時作出應對，而很多人不了解的是，大多數地質災害在爆發前都會有一定程度的傾斜或者位移變化。用戶可以將GNSS位移監測站安裝在礦山地質災害頻發地段，并為其設置位移、傾斜變化量的上限值，一旦其變化量超過此限值，平臺便會第一時間向用戶發出報警信息，危急時刻，給與用戶警示，提前洞察危險，以便用戶及時撤離。
■ 太陽能供電，持久續航
任何一件在戶外使用的設備，優先考慮的問題肯定是“如何續航”。GNSS位移監測站采用20W太陽能板搭配6Ah鋰電池供電系統，充電五小時就能將鋰電池從0充到100%，且配備太陽能支架，方便安裝，無需另外鋪設供電線路，有效解決戶外供電不便，續航困難問題。
|
20W太陽能板 |
6Ah鋰電池 |
太陽能供電轉換器 |
 |
 |
 |
■ 安裝簡單，穩定牢固
GNSS位移監測站整體為分體式結構，產品各部分可以拆卸，方便移動和攜帶，有效降低運輸成本，其中，主控制機箱為金屬噴塑電控箱，使用抱箍固定，耐陽光照射、耐雨水腐蝕，設備接入的線纜采用1對1對插，操作簡單，容易上手。設備底座采用4個膨脹螺絲安裝，并用加強筋讓其更加堅固穩定，大大增加了抗風能力，適用于多種不同的場合（如果用戶在土質地面中使用，也可以選擇地籠安裝），不受地域的限制。
■ 內部走線，便捷美觀
GNSS位移監測站防水對插線均為桿體內部走線，桿體上設有微聯孔，在使用時用小錘或螺絲刀敲開，方便進出線，在不使用時則與桿為整體，更加美觀。
■ 手機APP“碰一碰”藍牙配置
為方便用戶使用，GNSS位移監測站設備參數可通過手機配置軟件“藍牙配置軟件”對基準站所在的經緯度、目標地址、目標端口、發射頻率、接受頻率等進行配置，簡單便捷。
■ 4G數據傳輸
通過4G方式上傳數據，無需現場布線，無距離限制，只需一張手機卡便可傳輸數據至監控平臺，簡單便捷。
3.3 技術參數
|
參數名稱 |
參數 |
|
供電 |
太陽能板供電 |
|
功耗 |
2.4W(平均功耗) |
|
通信接口 |
4G，中國移動、中國聯通或中國電信的手機網絡 |
|
數據上傳 |
數據上傳間隔 20 min |
|
參數設置 |
手機APP“碰一碰藍牙配置” |
|
變送器電路工作溫濕度 |
-20℃~+60℃，0%RH~95%RH（非結露） |
|
定位精度 |
水平精度:土(2.5+0.5 x 10-6 x D) mm |
|
垂直精度:土(5.0+0.5 x 10-6 x D) mm |
|
定位精度測定條件 |
晴天無云、環境溫度 25℃、環境濕度 45%RH、空氣質量?jī)?yōu) 設備安裝在空曠位置，周圍無物體遮擋衛星信號 |
|
數據更新時間 |
1h |
|
天線射頻輸入 |
BDS- B1I，B2I，B1C； GPS/QZSS -L1C/A，L2C； GLONASS- L1，L2； Galileo -E1 |
第四章應力/應變及受力監測
4.1 滲壓計
4.1.1 硅壓阻式滲壓計
硅壓阻式滲壓計（型號：RS-SY200）是我司研發的一款針對地質災害安全監測的滲壓計，采用帶不銹鋼隔膜硅壓阻式傳感器、采用激光調阻工藝進行了寬液位高度范圍的零點和液位高度性能補償并經過了元器件、半成品及成品的嚴格測試及老化篩選，主要用于巖土工程測量、水井測量、消防水箱、水庫測量、工業測量等水壓力監測領域，可長期穩定測量結構物內部孔隙水壓力。
4.1.1.1 功能特點
■ 反極性保護和瞬間過電流過電壓保護，符合EMI防護要求；
■ 可液位高度自動補償，溫飄自動修正；
■ 采用高品質導氣線纜，可常年在水中浸泡，可長時間測量滲壓；
■ 過載及抗干擾能力強,經濟實用穩定；
■ 采用核心自動校正算法，可有效防止數值波動；
■ 防護等級IP68；
■ 傳感器線長默認5m，可根據客戶實際需求定制線長。
4.1.1.2 技術參數
|
設備 |
技術參數 |
硅壓阻式滲壓計
型號：RS-SY200
 |
測量范圍：0~1000KPa（可選） |
|
測量精度：0.5級精度（默認） |
|
輸出信號：485信號，上傳云平臺 |
|
液位高度漂移：0.03%FS/℃ |
|
供電電源：12-30VDC典型24V |
|
功耗：0.88W |
|
測量液位高度：-10~+50℃ |
|
適用環境：對不銹鋼無腐蝕的測量環境等 |
|
防護等級：傳感器部分IP68 |
|
優勢：我司生產的硅壓阻式滲壓計，傳感器接轉換模塊，相比其他類型滲壓計，通信距離更長（最長可達2000m），且無需對接專用儀器，在采集設備的選擇上更加靈活。 |
4.1.1.3 安裝方式

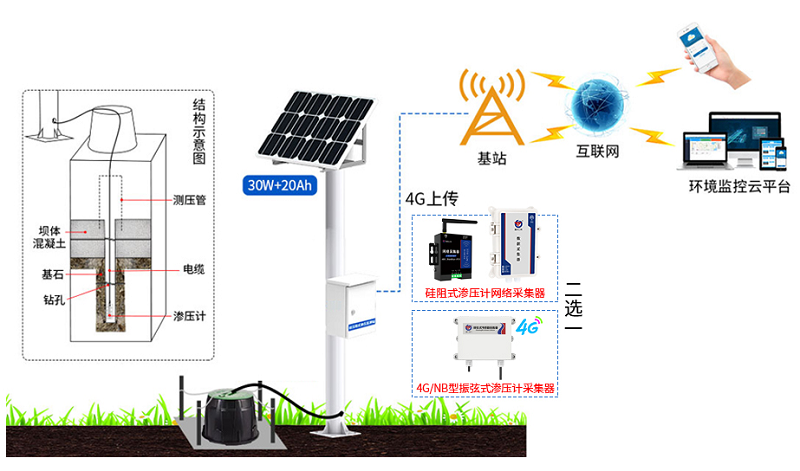

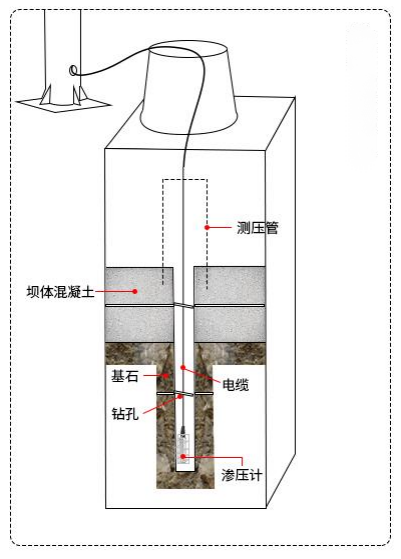

我司研發的硅壓阻式滲壓計適用于測壓管安裝法，將儀器直接投入到測壓管中的設計位置，并將傳感器用土工布包裹起來（防止泥沙泥漿進入損壞傳感器），當測壓管很深時，應采用鋼絲或細鋼絲繩拴住滲壓計，儀器電纜綁在鋼絲繩上，緩緩放入測壓管中，鋼絲繩固定在管口上部，即可隨時進行測量，并且在整個過程中可隨時取出檢查、清洗設備和更換土工布。與掩埋式安裝相比，在實際使用上更加靈活方便。
測壓管安裝示意圖
4.1.2 振弦式滲壓計
振弦式滲壓計（型號：RS-ZX/ZXT-SYJ-1）是一種測量滲流水或靜力壓力的傳感器。廣泛應用于大壩、隧道、路 基、邊坡等工程中的滲流（浸潤線）及水庫水位等水壓力的測量。若加裝溫度傳感器即可同步測量安裝點的溫度。搭配我公司振弦式傳感器采集器可實現對現場傳感器實時數據進行采集并轉換成對應物理量，通過 485、4G、NB-Iot、LORA 等數據傳輸方式上傳。
4.1.2.1 功能特點
■ 采用振弦理論設計、全不銹鋼結構制造；
■ 具有靈敏度與精度高、線性與穩定性好等優點；
■ 對集中載荷反應靈敏、測值可靠和穩定性好；
■ 支持增加溫度檢測功能；
■ 搭配我公司振弦式傳感器采集器可實現后臺終端實時監測；
4.1.2.2 技術參數
|
設備 |
技術參數 |
振弦式滲壓計
型號：RS-ZX/ZXT-SYJ-1
 |
工作溫度：-25℃~+60℃ |
|
靈敏度：0.1Hz |
|
工作溫度精度：需加裝溫度傳感器 |
|
默認線長：2 m |
|
測量范圍：0.1MPa －4MPa（可選） |
4.2 錨索計
山東仁科振弦式錨索計（型號：RS-ZX/ZXT-MSJ-1）用于錨索、錨桿及其它重型荷載的監測，包括：混凝土壩、地下硐室、邊坡、基坑支護、橋梁及反力梁等荷載的實時在線監測。若加裝溫度傳感器即可同步測量安裝點的溫度。 搭配我司振弦式傳感器采集器可實現對現場傳感器實時數據進行采集并轉換成對應物理量，通過 485、4G、NB-Iot、LORA 等數據傳輸方式上傳。
4.2.1 功能特點
■ 采用振弦理論設計、全不銹鋼結構制造；
■ 具有靈敏度與精度高、線性與穩定性好等優點；
■ 對集中載荷反應靈敏、測值可靠和穩定性好；
■ 支持增加溫度檢測功能；
■ 搭配我司振弦式傳感器采集器可實現后臺終端實時監測。
4.2.2 技術參數
|
名稱 |
參數 |
|
溫度測量 |
可加裝溫度傳感器，-25～+60℃ |
|
默認線長 |
2m |
|
測量范圍 |
1 索：測量范圍 0-200KN，尺寸：內徑 25mm，外徑 65mm，高度 100mm；
2 索：測量范圍 0-300KN，尺寸：內徑 45mm，外徑 85mm，高度 100mm；
3 索：測量范圍 0-500KN，尺寸：內徑 60mm，外徑 100mm，高度 100mm；
4 索：測量范圍 0-600KN，尺寸：內徑 70mm，外徑 110mm，高度 100mm；
5 索：測量范圍 0-800KN，尺寸：內徑 90mm，外徑 132mm，高度 100mm；
6 索：測量范圍 0-1000KN，尺寸：內徑 90mm，外徑 144mm，高度 100mm；
7 索：測量范圍 0-1200KN，尺寸：內徑 105mm，外徑145mm，高度 100mm；
8 索：測量范圍 0-1400KN，尺寸：內徑 105mm，外徑 145mm，高度 100mm；
孔徑及量程不合適支持定做。
默認發貨規格及量程： |
4.3 應變計
山東仁科振弦式表面應變計（型號：RS-ZX/ZXT-BMYB-1）適用于長期埋設在水工結構物或其它混凝土結構物內，測量結構物內部的應變量。加裝配套附件可組成多向應變計組、無應力計、巖石應變計。若加裝溫度傳感器即可同步測量安裝點的溫度，適用于橋梁、隧道、軌道交通、水利、建筑物等場景。 搭配我公司振弦式傳感器采集器可實現對現場傳感器實時數據進行采集并轉換成對應物理量，通過485、4G、NB-Iot、LORA等數據傳輸方式上傳。
4.3.1 功能特點
■ 采用振弦理論設計、全不銹鋼結構制造；
■ 具有靈敏度與精度高、線性與穩定性好等優點；
■ 對集中載荷反應靈敏、測值可靠和穩定性好；
■ 支持增加溫度檢測功能；
■ 搭配我公司振弦式傳感器采集器可實現后臺終端實時監測。
4.3.2 技術參數
|
名稱 |
參數 |
|
溫度測量 |
可加裝溫度傳感器，-20～+60℃ |
|
靈敏度 |
0.1Hz |
|
默認線長 |
2 m |
|
測量標距及量程 |
100mm（拉伸：800με，壓縮：800με） |
4.4 土壓力計
山東仁科振弦式土壓力計（型號：RS-ZX/ZXT-TYLJ-1），又稱土壓力盒，主要應用檢測地下工程的施工如基坑或隧道開挖、盾構掘進、打樁等引起周圍地層巖土壓力變化的監測。地下結構承受的壓力是直接作用在支護體系上的荷載，是支護結構的設計依據。施工期間對巖土壓力進行監測，對于確保地下工程的安全至關重要。巖土壓力采用埋設土壓力計的方式進行監測，若加裝溫度傳感器即可同步測量安裝點的溫度。搭配我公司振弦式傳感器采集器可實現對現場傳感器實時數據進行采集并轉換成對應物理量，通過 485、4G、NB-Iot、LORA 等數據傳輸方式上傳。
4.4.1 功能特點
■ 傳感器分辨力高、抗干擾性能強；
■ 對集中載荷反應靈敏、測值可靠和穩定性好；
■ 支持增加溫度檢測功能；
■ 搭配我公司振弦式傳感器采集器可實現后臺終端實時監測。
4.4.2 技術參數
|
名稱 |
參數 |
|
溫度測量 |
可加裝溫度傳感器，-25～+60℃ |
|
分辨力 |
≤0.08%F·S |
|
默認線長 |
2 m |
|
測量范圍 |
0-0.1MPa；0-0.2MPa；0-0.6MPa；0-0.8MPa；0-1.0MPa 可選默認發貨：0-1.0MPa |
第五章水文氣象監測

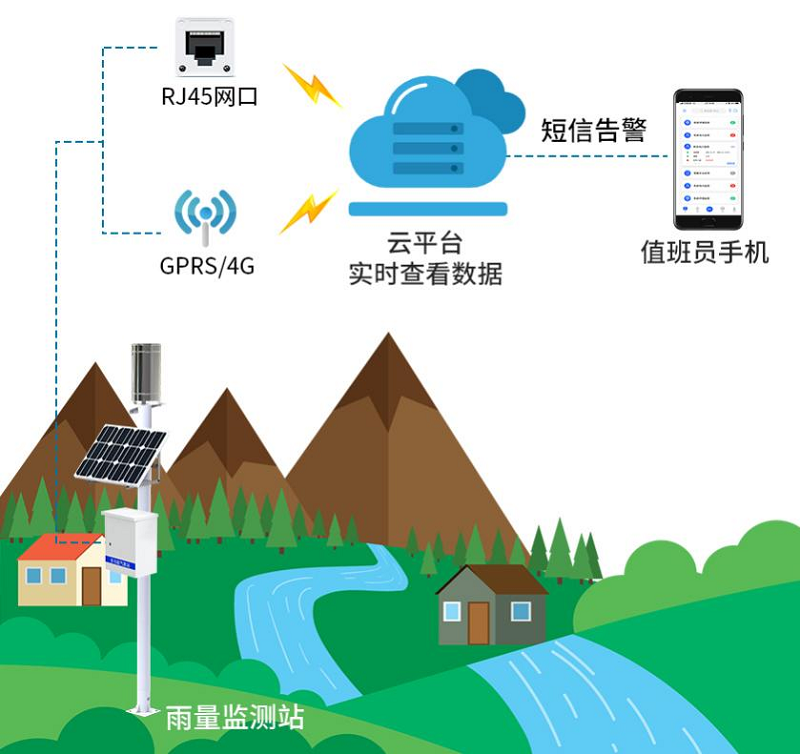

山東仁科雨量監測站（型號：RS-QXYL-1）是一款戶外測試雨量專用控制主機。由翻斗式雨量筒，太陽能供電系統，電控箱以及立桿支架組成，主要監測雨量狀況。
該設備可采集各種雨量數據，包括：總雨量+瞬時雨量+日雨量+當前雨量+10min降雨量等，供電采用太陽能系統供電，內置寬溫膠體免維護蓄電池，主要用于水庫預警、山洪監測等沒有市電供電或者其他雨量監測設備監測不到的場合。該設備可通過4G/RJ45網口方式將數據直接上傳至我司環境監控云平臺，客戶可隨時隨地通過網頁登陸或通過APP查看數據及管理設備。
5.1 結構組成
雨量監測站主要由翻斗式雨量計、太陽能供電系統、防水電控箱以及立桿支架組成。
|
設備 |
功能特點 |

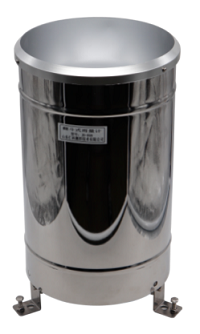

翻斗式雨量計
型號：RS-YL*-*-4-*
 |
本儀器為降水量測量一次儀表，用于測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，其性能符合國家標準 GB/T 21978.2－2014《降水量觀測要求》要求。其中核心部件翻斗采用了三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。
測量時，雨水從最上端的承雨口進入承水器，落入引水漏斗，經漏斗口流入翻斗，當積水量達到一定高度時，翻斗失去平衡翻倒；將水倒出，隨著降雨持續，將使翻斗左右翻轉，接觸開關將翻斗翻轉次數變成電信號，送到記錄器，在累積計數器和自記鐘上讀出降水資料，如此往復即可將降雨過程測量下來。 |
防水電控箱
 |
防水電控箱采用高強度鈑金箱體及白色噴塑防銹，外觀美觀，耐長期雨雪、太陽輻射，適應溫度范圍寬。內有精心設計的散熱格柵、氣流通道，確保陽光直射下箱體內部溫度恒定，更好的保護內部智能氣象網關和字符疊加器等設備。
根據用戶需求，可選擇帶視窗的電控箱，通過視窗可以直觀的看到監測站數據及內部結構工作狀態，增加視窗之后仍可達到IP65防護等級。觸摸屏采用全彩顯示畫面，實時顯示監測數據，可觸摸修改參數配置、報警上下限等，支持定制，可免費幫助用戶修改LOGO及頁面功能。 |
智能氣象網關
型號：RS-QXZ-M-Y
 |
作為雨量監測站信息采集的傳輸，支持4G/以太網（二選一）方式將數據上傳至環境監控云平臺。除此之外，網關還帶有一路ModBus-RTU從站接口，支持外部設備通過ModBus-RTU協議問詢監測站中的數據。 |
網絡視頻字符疊加器（選配）
型號：RS-ZF-ETH
 |
該設備是我司專為市面通用標準Modbus-RTU通訊模式 485設備研發的一款適用于高清網絡攝像機的設備。用戶可根據實際需求將此產品連接 485 設備，簡單配置疊加器后，高清網絡攝像機視頻畫面上會疊加顯示相應字符信息。 |
太陽能供電系統
|
雨量監測站支持三種供電方式分別是220V市電供電、太陽能板+蓄電池供電、雙供電。在使用過程中優先市電供電，當市電斷電后太陽能板和蓄電池才提供供電，雙重保障。 |
|
立桿支架 |
雨量監測站主桿采用高強度 2.5 m立桿安裝架。 |
5.2 功能特點
■ 能夠采集并傳輸總雨量、瞬時雨量、日雨量、當前雨量以及10min降雨量等諸多雨量數據信息。
■ 采用太陽能供電系統，內置寬溫膠體免維護蓄電池，能夠用于野外無市電場合。
■ 4G/RJ45網口數據自動上傳，提供免費環境監控云平臺及 APP。
■ 默認贈送流量卡并免費贈送 1 年流量。
■ 采用高強度 2.5 m立桿安裝架，抗大風、降雨、降雪等惡劣天氣長期工作于戶外。
5.3 技術參數
|
名稱 |
參數 |
|
供電 |
配套我公司太陽能電池板和蓄電池 （蓄電池續航時間≥3 天） |
|
數據上傳接口 |
通過 GPRS/4G 方式上傳數據 （默認 GPRS） |
|
雨量采集 |
默認脈沖當量：0.2mm 可上傳瞬時雨量、日雨量、當前雨量及累計雨量值。 |
|
數據上傳間隔 |
30s 上傳一次數據 |
第六章 綜合環境監控云平臺
6.1 概述
綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
6.2 功能介紹
6.2.1 數據實時監控
平臺支持實時查看監測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器的相對位置，列表則更利于用戶對數據進行對比。

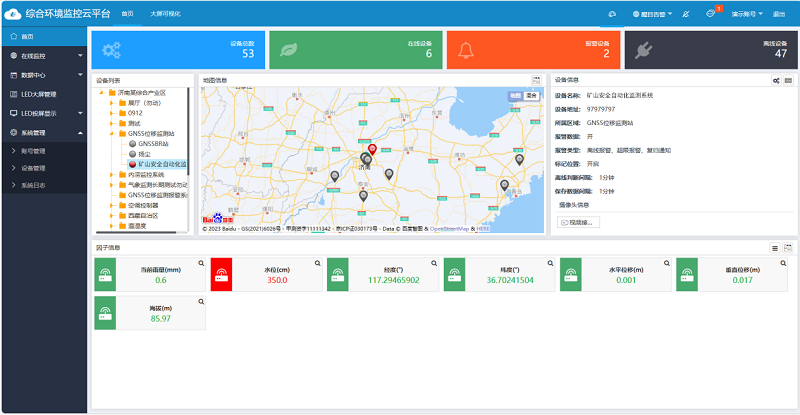

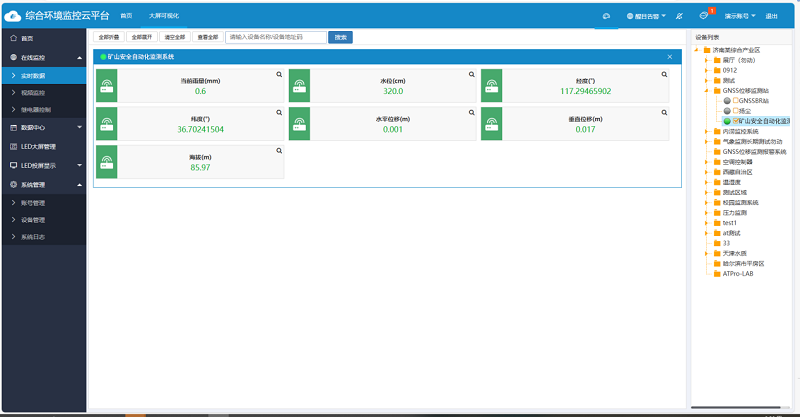

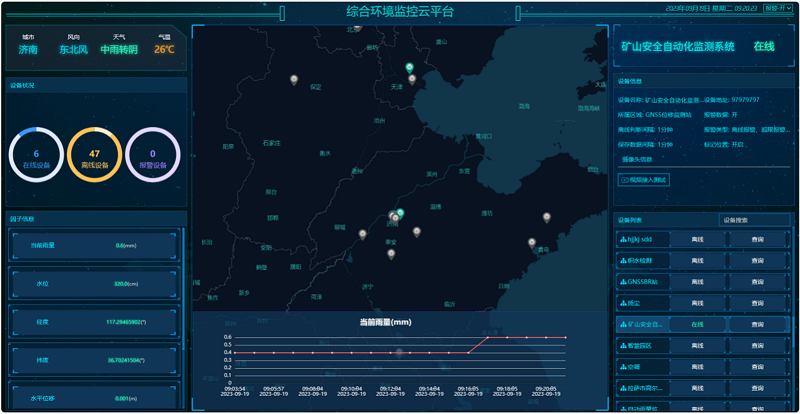

【首頁數據展示】
【列表展示】

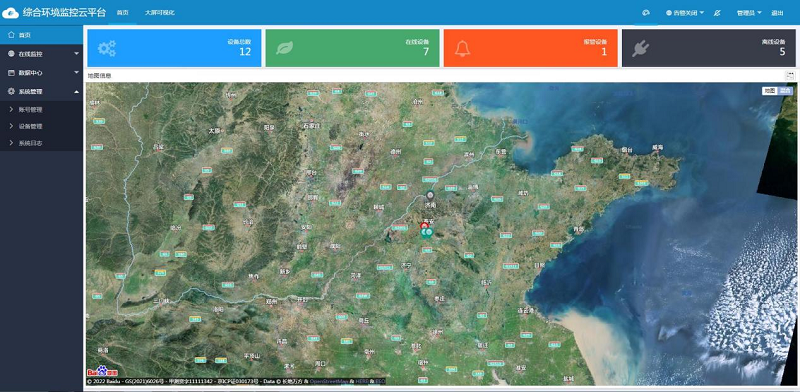

6.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
6.2.3 超限告警

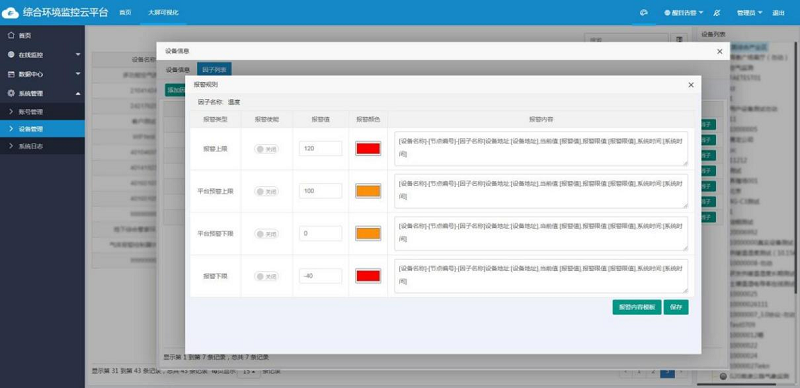

當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。
6.2.4 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

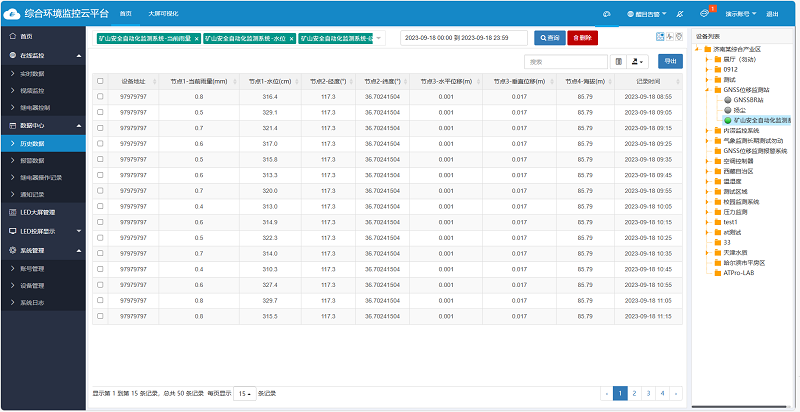

【歷史數據列表查看】

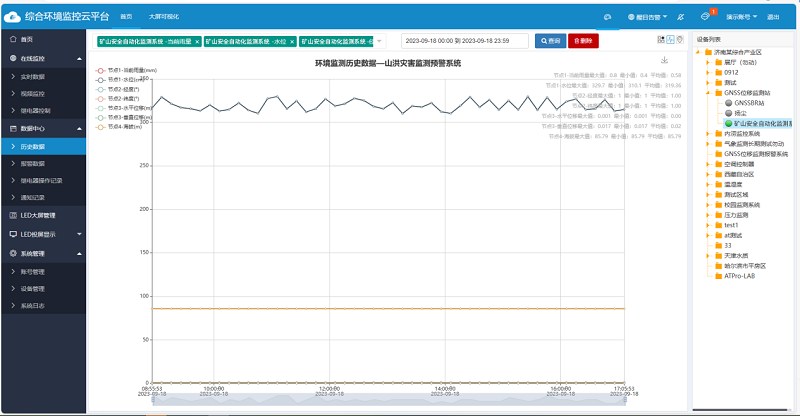

【歷史數據曲線查看】

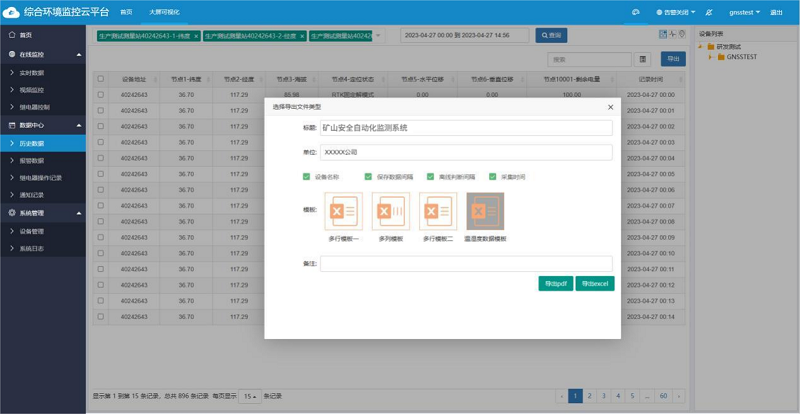

【歷史數據導出】

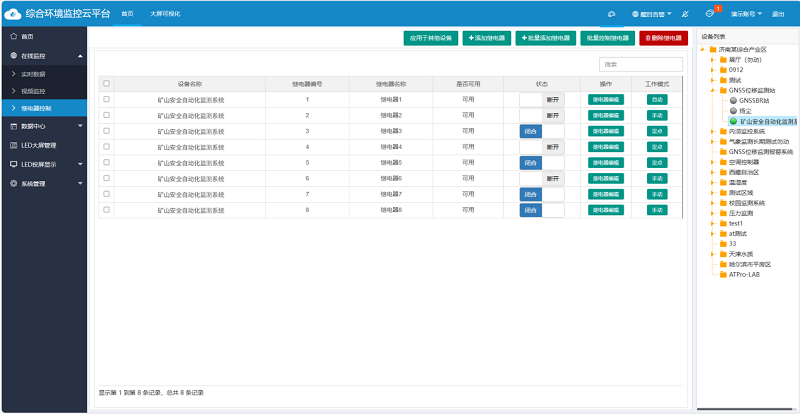

6.2.5 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。

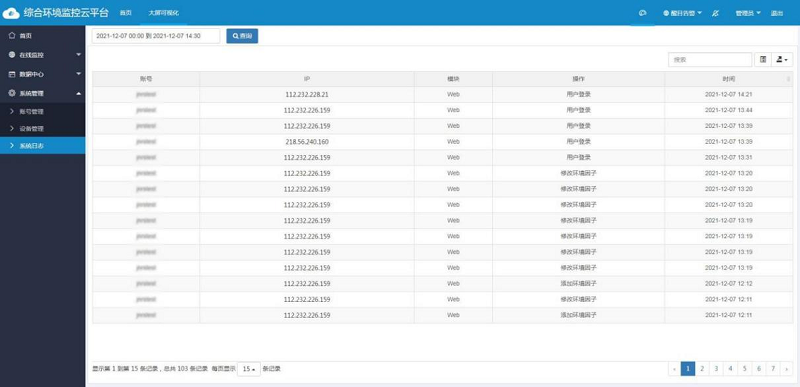

6.2.6 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，可以根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。

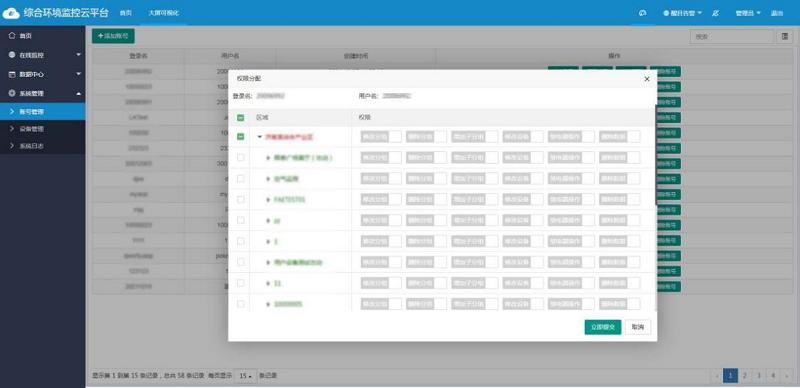

6.2.7 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。

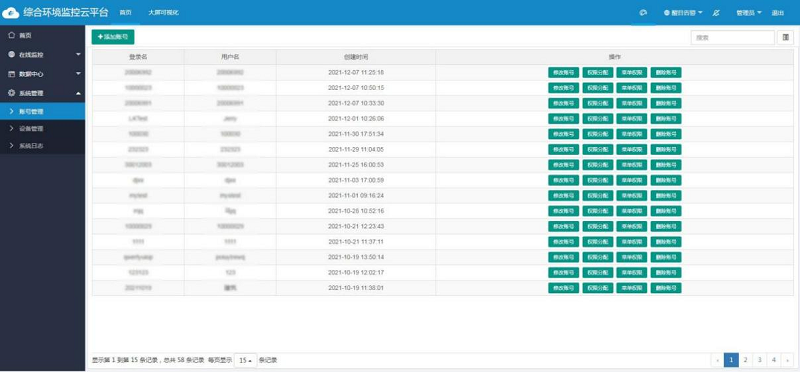

【賬號分級管理】
【管理員權限設置】

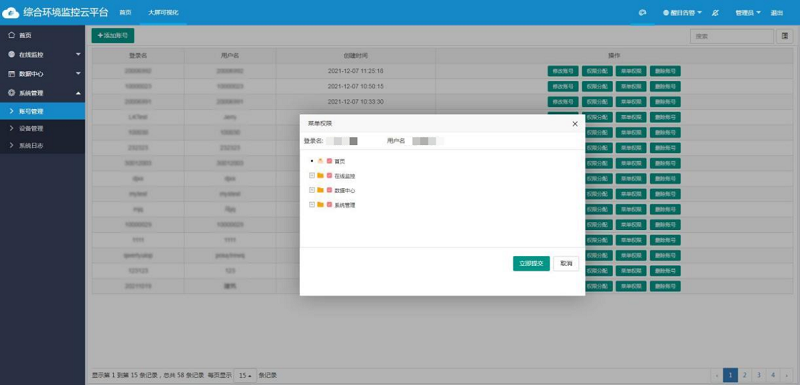

【管理員菜單權限】

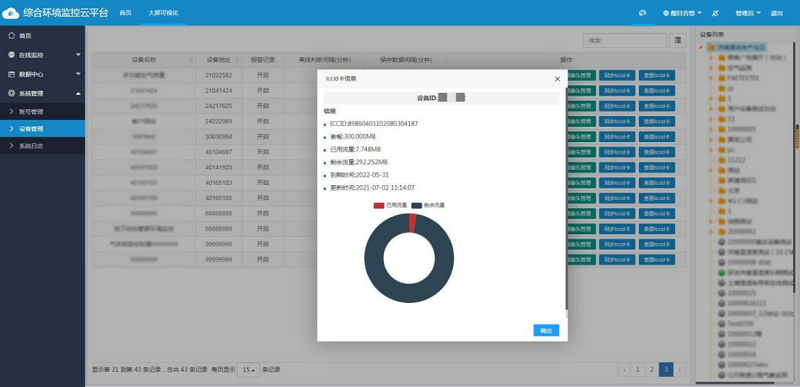

6.2.8 設備管理
該監測系統可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5min。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
6.2.9 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。
6.2.10 大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現位移量、相關位置信息等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
6.2.11 移動端APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24h實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
6.2.12 二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
6.2.13 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
